ABB Orijinal UYGUN FİYAT 5,5kW · 12,6A · 400V IP21 · R1 Kasa STO SIL3/PLe

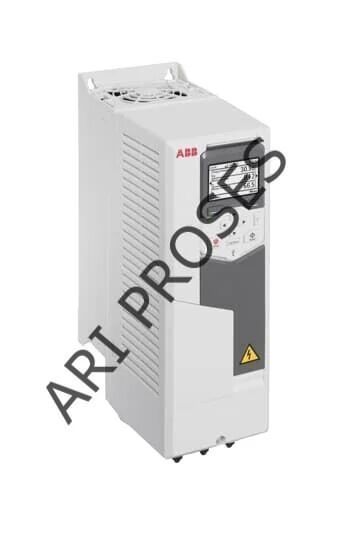

ABB ACS580-01-12A7-4 ACS580 Serisi 5,5 kW Duvar Tipi Genel Amaçlı AC Frekans Sürücü (VFD): 12,6 A Nominal Çıkış Akımı, 380-480 VAC (+%10/-%15) Üç Fazlı Giriş, 47,5-63 Hz, 0-500 Hz Hız Kontrol Aralığı, Skaler (V/f) veya Sensörsüz Vektör Kontrol, Dahili Fren Chopper, Dahili Modbus RTU (RS-485) Haberleşme, 2 Analog Giriş / 2 Analog Çıkış / 6 Dijital Giriş / 3 Röle Çıkışı, Çift Kanal SIL3/PLe Safe Torque Off (STO) Güvenlik Fonksiyonu, IE2 Verimlilik Sınıfı, IP21 Koruma Sınıfı (IP55 ve Flanşlı Montaj Seçenekleri Mevcut), R1 Kasa Boyutu, Asistan Kontrol Paneli ile Kolay Devreye Alma: Pompa, Fan, Konveyör, Kompresör, Mikser ve Genel Endüstriyel Motor Kontrol Uygulamaları için Kompakt ve Güvenilir Hız Kontrol Cihazı
ABB · ACS580 Serisi (Genel Amaçlı Duvar Tipi AC Frekans Sürücüsü) · Ürün Kodu: ACS580-01-12A7-4 (3AXD50000038953) · ★ Nominal Güç (Pn): 5,5 kW · ★ Nominal Akım (In): 12,6 A · Hafif Yük (ILd/PLd): 12,0 A / 5,5 kW · Ağır Yük (IHd/PHd): 9,4 A / 4,0 kW · Giriş: 380-480 VAC (+%10/-%15), üç faz, 47,5-63 Hz · ★ Hız aralığı: 0-500 Hz · Kontrol yöntemi: V/f (skaler) veya sensörsüz vektör · ★ Dahili haberleşme: Modbus RTU (RS-485) · ★ G/Ç: 2 analog giriş, 2 analog çıkış, 6 dijital giriş, 3 röle çıkışı · ★ Güvenlik: Çift kanal STO (SIL3/PLe) · Verimlilik: IE2 · Görünür güç: 8,7 kVA · Bekleme kaybı: ~14 W · ★ Koruma: IP21 (standart), IP55/flanşlı montaj opsiyonel · Kasa: R1 · Boyut: ~125 x 330 x 223 mm (GxYxD) · Ağırlık: ~4,6 kg · Sıcaklık: -15/+50°C (40°C üzeri derating) · Rakım: 1000m'ye kadar (üzerinde derating) · EMC: IEC/EN 61800-3 Kategori C2 · UL: 7,5 Hp, 12A, 500V · Panel: Asistan kontrol paneli (çıkarılabilir) · ★ Opsiyonel modüller: PROFIBUS, PROFINET, EtherNet/IP, DeviceNet, CANopen, EtherCAT fieldbus adaptörleri, IO genişletme, dış DI güç modülü · Yerini aldığı model: ACS550-01-012A-4 · Orijinal ABB .
ACS580-01-12A7-4 5,5kW · 12,6A 380-480VAC · 3 faz R1 Kasa · IP21 STO SIL3/PLe Modbus RTU · 0-500Hz
5,5kW
12,6A / 400V
IP21
R1 Kasa
STO
SIL3/PLe
Bu ABB frekans sürücüsü son 24 saatte 23 makine üreticisi, pano entegratörü ve bakım mühendisi tarafından incelendi : Stok ve fiyat için +90 532 224 04 33
Ürün Hakkında
Kısa Açıklama: ABB ACS580-01-12A7-4, ABB'nin ACS580 serisi genel amaçlı, duvar tipi AC frekans sürücüsüdür (VFD). Nominal güç: 5,5 kW. Nominal akım: 12,6 A. ★ Yük profiline göre değerler: Hafif yük (ILd) 12,0 A / 5,5 kW, ağır yük (IHd) 9,4 A / 4,0 kW. Giriş: 380-480 VAC (+%10/-%15) üç faz, 47,5-63 Hz. Kontrol yöntemi: Skaler (V/f) veya sensörsüz vektör kontrol. ★ Hız aralığı: 0-500 Hz. Dahili haberleşme: Modbus RTU (RS-485) — fabrika çıkışında standart. ★ Standart G/Ç: 2 analog giriş, 2 analog çıkış, 6 dijital giriş, 3 röle çıkışı. ★ Güvenlik fonksiyonu: Çift kanal Safe Torque Off (STO), SIL3/PLe seviyesinde — harici güvenlik rölesi olmadan motor torkunu güvenli şekilde kesebilir. Fren: Dahili fren chopper (harici direnç bağlanabilir). Verimlilik sınıfı: IE2. Görünür güç: 8,7 kVA. Bekleme (standby) kaybı: ~14 W. ★ Koruma sınıfı: IP21 standart; IP55 ve flanşlı montaj seçenekleri opsiyonel olarak mevcuttur. Kasa boyutu: R1. Boyut: yaklaşık 125 x 330 x 223 mm (GxYxD). Ağırlık: yaklaşık 4,6 kg. Çalışma sıcaklığı: -15 ile +50°C (40°C üzerinde derating gerekebilir), don olmamalı. Rakım: 1000m'ye kadar tam kapasite, üzerinde her 100m için derating. EMC uygunluk: IEC/EN 61800-3:2004+A1:2012, Kategori C2 (endüstriyel/kısıtlı ev tipi). UL değerleri: 7,5 Hp, 12 A, 500V. Kontrol paneli: Asistan kontrol paneli (ACS-AP-I), çok dilli menü ile kolay kurulum. ★ Opsiyonel genişleme: PROFIBUS, PROFINET, EtherNet/IP, DeviceNet, CANopen, EtherCAT fieldbus adaptör modülleri (FBA), CMOD IO genişletme modülleri, CHDI harici DI güç modülü, NETA-21 uzaktan izleme. Değiştirdiği model: ACS550-01-012A-4. Orijinal ABB — Ariproses güvencesiyle.
Pompa istasyonlarından konveyör hatlarına, kompresörlerden karıştırıcılara kadar birçok uygulamada üç fazlı asenkron motorların hız ve tork kontrolü için güvenilir bir frekans sürücüsüne ihtiyaç duyulur. ABB ACS580-01-12A7-4, bu görev için tasarlanmış 5,5 kW, 12,6A, 400V duvar tipi bir genel amaçlı AC sürücüdür. Öne çıkan özellikleri: dahili STO güvenlik fonksiyonu (harici güvenlik rölesi ihtiyacını azaltır), dahili Modbus RTU haberleşme (ayrı bir haberleşme kartı gerekmeden PLC/SCADA'ya bağlanabilir), geniş G/Ç kapasitesi (2 AI, 2 AO, 6 DI, 3 RO) ve asistan kontrol paneli ile hızlı devreye alma. Kompakt R1 kasa boyutu ve IP21 standart koruma sınıfıyla, tipik pano içi veya duvar montajı için uygundur; IP55 seçeneğiyle daha zorlu ortamlarda da kullanılabilir. ABB kalitesiyle, genel endüstriyel motor kontrol uygulamaları için güvenilir bir çözümdür.
Ürün Kodu Çözümleme: ACS580-01-12A7-4
Ürün Kodunun Anlamı (Tip Tanımlaması)
ACS580
Sürücü ailesi
01
Duvar tipi
12A7
12,7A yaklaşık akım kodu
4
400V gerilim sınıfı
ACS580 = ABB genel amaçlı sürücü ailesi · 01 = duvar tipi (wall-mounted) tasarım · 12A7 = akım kodu (nominal akım ~12,6A) · 4 = 380-480V gerilim sınıfı · Ürün ID: 3AXD50000038953 · Opsiyonlar "+" koduyla eklenir (örn. +B056 = IP55)
Ana Teknik Spesifikasyonlar
Nominal Güç
5,5 kW
In: 12,6A
400V
Giriş
380-480V
3 faz
47,5-63Hz
Hız Aralığı
0-500Hz
V/f veya
vektör
Koruma
IP21
R1 kasa
4,6kg
Fiziksel Yapı: R1 Kasa Duvar Tipi
R1 Kasa: Duvar Tipi (Wall-mounted)
- Boyut~125x330x223mm
- Ağırlık~4,6 kg
- KorumaIP21 (IP55 opsiyon)
- PanelAsistan kontrol paneli
- SoğutmaFan destekli
- MontajDuvar/pano
★ Yük Profiline Göre Güç/Akım Seçimi: Hafif Yük vs Ağır Yük
ILd/PLd (Hafif Yük) ve IHd/PHd (Ağır Yük) Ne Anlama Gelir?
ABB, ACS580 sürücülerini iki farklı kullanım profiline göre derecelendirir. Hafif yük (Light-overload, ILd/PLd): 12,0 A / 5,5 kW : %110 aşırı yüke 10 dakikada 1 dakika izin verir; pompa, fan gibi değişken torklu, düşük ivmelenme gerektiren uygulamalar için tipiktir. Ağır yük (Heavy-duty, IHd/PHd): 9,4 A / 4,0 kW : %150 aşırı yüke 10 dakikada 1 dakika izin verir; konveyör, ekstruder, mikser gibi sabit torklu, yüksek kalkış/ivmelenme momenti gerektiren uygulamalar için tipiktir. Neden önemli: Aynı fiziksel sürücü, uygulamanın yük karakterine göre iki farklı motor gücüne kadar boyutlandırılabilir : doğru seçim için motorunuzun nominal akımının, seçtiğiniz yük profilindeki sürücü akımını aşmaması gerekir. Pratik: Pompa/fan uygulamasında 5,5kW'a kadar motoru bu sürücüyle çalıştırabilirsiniz (hafif yük); konveyör/mikser gibi yüksek kalkış momentli bir uygulamada ise 4kW sınırını göz önünde bulundurmalısınız (ağır yük).
★ Dahili STO (Safe Torque Off): SIL3/PLe Güvenlik Fonksiyonu
Fabrika Çıkışında Standart Fonksiyonel Güvenlik
ACS580-01-12A7-4, çift kanallı Safe Torque Off (STO) fonksiyonunu standart olarak içerir : bu, SIL3 (IEC 61508) / PLe (ISO 13849-1) seviyesinde bir fonksiyonel güvenlik derecesidir. Ne işe yarar: STO devresi açıldığında (örn. acil durdurma butonu veya güvenlik kapısı anahtarı tetiklendiğinde), sürücü motora güç akışını güvenli şekilde keser : motor kontrolsüz şekilde dönmeye devam edemez. Avantajları: (1) Harici bir güvenlik rölesi/kontaktörü olmadan, makine güvenlik kategorisi gereksinimlerini doğrudan sürücü üzerinden karşılayabilirsiniz. (2) Maliyet ve pano alanı tasarrufu sağlar. (3) Makine direktifi (2006/42/EC) ve ilgili güvenlik standartlarına uyum için hazır bir çözümdür. Not: STO fonksiyonunun etkin kullanımı için her iki kanalın da kablolanması ve uygulamaya özgü risk değerlendirmesinin (makine bütünü için) yapılması gerekir.
Temel Özellikler ve Fonksiyonlar
ACS580-01-12A7-4 Öne Çıkan Özellikleri
Geniş Giriş Aralığı
380-480VAC (+%10/-%15): şebeke dalgalanmalarına toleranslı
Dahili Modbus RTU
RS-485: ek kart gerekmeden PLC/SCADA bağlantısı
STO SIL3/PLe
Fabrika çıkışında standart güvenlik fonksiyonu
Asistan Kontrol Paneli
Çok dilli menü ile hızlı devreye alma
Geniş G/Ç
2 AI, 2 AO, 6 DI, 3 röle çıkışı
Opsiyonel Fieldbus
PROFIBUS, PROFINET, EtherNet/IP, DeviceNet, CANopen, EtherCAT modülleri
IP21 (Standart) vs IP55 (+B056) : Koruma Sınıfı Seçimi
ACS580-01-12A7-4 Koruma Sınıfı Karşılaştırması
| ÖZELLİK | ACS580-01-12A7-4 (Bu Ürün, IP21) | ACS580-01-12A7-4+B056 (IP55) |
| Koruma Sınıfı | IP21 / NEMA Tip 1 | IP55 (toz/su korumalı) |
| Güç / Akım | 5,5kW / 12,6A (aynı) | 5,5kW / 12,6A |
| EMC Kategori | C2 (aynı) | C2 |
| Tipik Kullanım | Pano içi / kapalı ortam | Açık/toz-neme maruz ortam |
| Montaj | Duvar/pano : kompakt | Duvar: geniş gövde |
ABB ACS580-01 Ailesi: Güç Aralıkları (400V, Duvar Tipi)
ACS580-01 Duvar Tipi Sürücü Modelleri (Seçili Örnekler)
| MODEL | NOMİNAL GÜÇ (Pn) | NOMİNAL AKIM (In) |
| ACS580-01-03A4-4 | 1,1 kW | 3,4 A |
| ACS580-01-09A4-4 | 4,0 kW | 9,4 A |
| ACS580-01-12A7-4 ✓ (bu ürün) | 5,5 kW | 12,6 A |
| ACS580-01-026A-4 | 11 kW | 26 A |
| ACS580-01-046A-4 | 22 kW | 46 A |
| ACS580-01-073A-4 | 37 kW | 73 A |
Öne Çıkan Özellikler: 6'lı Özet
5,5kW / 12,6A
400VGenel amaçlı, R1 kasa
0-500Hz
HızV/f veya sensörsüz vektör
Modbus RTU
DahiliRS-485: standart haberleşme
STO Güvenlik
SIL3/PLeÇift kanal, standart dahil
Geniş G/Ç
2AI/2AO/6DI/3ROÇoğu uygulamada ek kart gerektirmez
IP21 (IP55 opsiyon)
R1 KasaKompakt, ~4,6kg
Tipik Uygulama Alanları
Pompa İstasyonuDeğişken debi kontrolü, enerji tasarrufu
Fan/HavalandırmaDebi/basınç kontrolü, HVAC uygulamaları
Konveyör HattıHız kontrolü, yumuşak kalkış/durdurma
KompresörDeğişken hızlı kompresör kontrolü
Mikser/KarıştırıcıDeğişken hız ve tork kontrolü
Genel Makine İmalatıGıda, tekstil, plastik, malzeme taşıma
Teknik Notlar (ABB resmi ürün sayfası, ACS580 kataloğu ve ACS550→ACS580 değişim kılavuzu, distribütör teknik sayfaları): Ürün kodu: ACS580-01-12A7-4, ürün ID 3AXD50000038953. Kasa boyutu: R1. Nominal güç/akım (Pn/In): 5,5 kW / 12,6 A (400V, IEC). Hafif yük (ILd/PLd): 12,0 A / 5,5 kW: %110 aşırı yük, 1 dk/10 dk, 40°C'de. Ağır yük (IHd/PHd): 9,4 A / 4,0 kW — %150 aşırı yük, 1 dk/10 dk, 40°C'de. Giriş gerilimi: 380-480 VAC (+%10/-%15), üç faz, 47,5-63 Hz. Görünür güç: 8,7 kVA. Verimlilik sınıfı: IE2. Bekleme kaybı: ~14 W. Hız kontrol aralığı: 0-500 Hz. Kontrol yöntemi: Skaler (V/f) veya sensörsüz vektör kontrol (isteğe bağlı enkoder kartı ile kapalı çevrim akı vektör kontrolü de mümkündür: daha yüksek akım modellerinde). Standart G/Ç: 2 analog giriş, 2 analog çıkış, 6 dijital giriş, 3 röle çıkışı. Haberleşme: Dahili Modbus RTU (RS-485) standart; PROFIBUS, PROFINET, EtherNet/IP, DeviceNet, CANopen, EtherCAT, ControlNet için FBA-tipi opsiyonel fieldbus adaptör modülleri mevcuttur. Güvenlik: Çift kanal Safe Torque Off (STO), SIL3 (IEC 61508) / PLe (ISO 13849-1). Fren: Dahili fren chopper; harici direnç (52 Ω min. - 104 Ω max., ~5,3kW'a kadar) bağlanabilir (direnç ürüne dahil değildir). Koruma sınıfı: IP21 standart (NEMA Tip 1); IP55 ve flanşlı montaj opsiyonel (+B056 vb. kodlarla). Boyut: yaklaşık 125 (G) x 330 (Y) x 223 (D) mm. Ağırlık: yaklaşık 4,6 kg. Çalışma sıcaklığı: -15 ile +50°C, don yok (40°C üzerinde derating). Rakım: 1000m'ye kadar tam kapasite, 4000m'ye kadar her 100m'de %1 derating. EMC uygunluk: IEC/EN 61800-3:2004+A1:2012 Kategori C2. UL değerleri: 7,5 Hp, 12 A, 500V. Kontrol paneli: Asistan kontrol paneli (ACS-AP-I) dahil, çok dilli. Yerini aldığı model: ACS550-01-012A-4. Not: Bazı ikincil kaynaklarda ağırlık ve boyut değerlerinde küçük farklılıklar görülebilir (paketleme/aksesuar dahil/hariç ölçümlerden kaynaklanabilir); kesin değerler için ABB'nin resmi teknik veri sayfası/kataloğu esas alınmalıdır.
ACS580-01-12A7-4 Seçim ve Kullanım İpuçları: (1) Yük profili tespiti: Uygulamanız değişken torklu (pompa/fan) ise hafif yük (12A/5,5kW), sabit torklu/yüksek kalkış momentli (konveyör/mikser) ise ağır yük (9,4A/4kW) değerini esas alın. (2) Motor akımı kontrolü: Motorunuzun nominal akımı, seçtiğiniz yük profilindeki sürücü akımını aşmamalı. (3) Koruma sınıfı: Panonuz kapalı ve temiz ortamda ise standart IP21 yeterlidir; açık alan veya tozlu/nemli ortamda IP55 (+B056) tercih edin. (4) Fieldbus ihtiyacı: PLC/SCADA'nız Modbus RTU dışında bir protokol (PROFINET, EtherNet/IP, PROFIBUS vb.) kullanıyorsa uygun FBA fieldbus adaptör modülünü ayrıca sipariş edin. (5) Fren direnci: Hızlı durdurma/yüksek atalet gerektiren uygulamalarda uygun değerde (52-104Ω) harici fren direnci ekleyin — cihaza dahil değildir. (6) STO kablolaması: Güvenlik fonksiyonundan faydalanmak için STO giriş terminallerinin makine güvenlik devresine uygun şekilde bağlanması gerekir. (7) Havalandırma: Kurulumda üst 30mm, alt 200mm, yanlar 150mm boşluk bırakılmalı. (8) Sıcaklık/rakım derating: 40°C üzeri ve 1000m üzeri rakımda güç deratingi uygulanır: projenizi buna göre boyutlandırın.
Önemli Güvenlik ve Kullanım Uyarıları: (1) Kalifiye montaj: Kurulum, kablolama ve devreye alma yetkili elektrik/otomasyon teknisyeni tarafından yapılmalı. (2) Topraklama: Cihaz mutlaka uygun şekilde topraklanmalı (PE). (3) STO risk değerlendirmesi: Dahili STO fonksiyonu, makinenin bütünsel güvenlik risk değerlendirmesinin yerini almaz; makine bazında CE/Makine Direktifi uygunluğu ayrıca değerlendirilmelidir. (4) Yük sınırı: Seçilen yük profiline (hafif/ağır) göre akım/güç sınırları aşılmamalı. (5) Fren direnci: Uygun olmayan değerde veya gücü yetersiz direnç bağlanması cihaza zarar verebilir; 52Ω altı değerler kullanılmamalı. (6) EMC: Standart C2 EMC sınıfı; farklı EMC sınıfı (C1/C3) gereken kurulumlarda uygun opsiyon/filtre değerlendirilmelidir. (7) Havalandırma: Belirtilen minimum boşluklara uyulmadan monte edilen cihazlarda aşırı ısınma riski oluşur. (8) Sıcaklık/rakım: Belirtilen sınırların üzerinde derating uygulanmadan çalıştırılmamalı. (9) Enerji kesme: Bakım öncesi ana güç kesilmeli ve DC ara devre kondansatörlerinin boşalması için üretici talimatlarındaki bekleme süresine uyulmalı.
✔ ABB ACS580-01-12A7-4 — 5,5kW 400V Duvar Tipi Genel Amaçlı AC Frekans Sürücü (VFD) | ✔ Seri: ACS580: all-compatible genel amaçlı sürücü ailesi | ✔ ★ Nominal: 5,5kW / 12,6A / 400V | ✔ Yük profili: Hafif 12A/5,5kW · Ağır 9,4A/4kW | ✔ ★ Giriş: 380-480VAC (+%10/-%15), 3 faz, 47,5-63Hz | ✔ ★ Hız aralığı: 0-500Hz, V/f veya sensörsüz vektör | ✔ ★ Haberleşme: Dahili Modbus RTU (RS-485) | ✔ ★ G/Ç: 2AI / 2AO / 6DI / 3 röle çıkışı | ✔ ★ Güvenlik: STO, çift kanal, SIL3/PLe | ✔ Fren: Dahili chopper, harici direnç bağlanabilir | ✔ Verimlilik: IE2 · Görünür güç: 8,7kVA | ✔ ★ Koruma: IP21 standart (IP55/flanş opsiyonel) | ✔ Kasa: R1 · ~125x330x223mm · ~4,6kg | ✔ Sıcaklık/Rakım: -15/+50°C · 1000m (derating üzeri) | ✔ EMC: IEC/EN 61800-3 Kategori C2 · UL: 7,5Hp/12A/500V | ✔ Panel: Asistan kontrol paneli dahil | ✔ Uygulama: Pompa, fan, konveyör, kompresör, mikser, genel makine | ✔ Üretici: ABB — orijinal ürün.
Teknik Özellikler :
| Genel Bilgiler | |
| Ürün Kodu (Tip Tanımlaması) | ACS580-01-12A7-4 |
| Ürün ID | 3AXD50000038953 |
| Ürün Serisi | ACS580 (genel amaçlı, all-compatible ailesi) |
| Tasarım | Duvar tipi (wall-mounted) |
| Kasa Boyutu | R1 |
| Üretici | ABB |
| Yerini Aldığı Model | ACS550-01-012A-4 |
| Güç ve Akım Değerleri | |
| Nominal Güç (Pn) | 5,5 kW |
| Nominal Akım (In) | 12,6 A |
| Hafif Yük Akımı (ILd) | 12,0 A |
| Hafif Yük Gücü (PLd) | 5,5 kW |
| Ağır Yük Akımı (IHd) | 9,4 A |
| Ağır Yük Gücü (PHd) | 4,0 kW |
| Görünür Güç Çıkışı | 8,7 kVA |
| Giriş | |
| Giriş Gerilimi | 380-480 VAC (+%10 / -%15) |
| Faz | Üç faz |
| Giriş Frekansı | 47,5 - 63 Hz |
| Çıkış ve Kontrol | |
| Hız Kontrol Aralığı | 0 - 500 Hz |
| Kontrol Yöntemi | Skaler (V/f) / Sensörsüz Vektör |
| Verimlilik Sınıfı | IE2 |
| Bekleme (Standby) Kaybı | ~14 W |
| Giriş / Çıkış (G/Ç) | |
| Analog Giriş | 2 |
| Analog Çıkış | 2 |
| Dijital Giriş | 6 |
| Röle Çıkışı | 3 |
| Dahili Haberleşme | Modbus RTU (RS-485) |
| Opsiyonel Fieldbus | PROFIBUS, PROFINET, EtherNet/IP, DeviceNet, CANopen, EtherCAT (adaptör modülü ile) |
| Güvenlik ve Fren | |
| Güvenlik Fonksiyonu | Safe Torque Off (STO), çift kanal |
| Güvenlik Seviyesi | SIL3 (IEC 61508) / PLe (ISO 13849-1) |
| Fren Chopper | Dahili |
| Harici Fren Direnci | 52 Ω (min.) - 104 Ω (max.), ~5,3kW'a kadar (dahil değil) |
| Fiziksel ve Çevre | |
| Boyut (G x Y x D) | ~125 x 330 x 223 mm |
| Ağırlık | ~4,6 kg |
| Koruma Sınıfı | IP21 (NEMA Tip 1) — standart |
| Opsiyonel Koruma | IP55, flanşlı montaj (+B056 vb.) |
| Çalışma Sıcaklığı | -15 ile +50°C (40°C üzeri derating), don yok |
| Max. Rakım (tam kapasite) | 1000 m (4000m'ye kadar derating ile) |
| Standart ve Sertifikalar | |
| EMC Uygunluk | IEC/EN 61800-3:2004+A1:2012, Kategori C2 |
| UL Değerleri | Pld 7,5 Hp, 12 A, 500 V |
| Kontrol Paneli | Asistan kontrol paneli (dahil) |
Sık Sorulan Sorular
"Hafif yük" ve "ağır yük" akım/güç değerleri arasındaki fark nedir, hangisini esas almalıyım?
ABB, ACS580 sürücülerini iki farklı kullanım profiline göre derecelendirir: Hafif yük (ILd/PLd = 12,0A / 5,5kW): %110 aşırı yüke, her 10 dakikada 1 dakika izin verir. Pompa, fan gibi ivmelenme momenti düşük, sürekli yük değişimi az olan uygulamalar için tipiktir. Ağır yük (IHd/PHd = 9,4A / 4,0kW): %150 aşırı yüke, her 10 dakikada 1 dakika izin verir. Konveyör, ekstruder, mikser gibi yüksek kalkış/ivmelenme momenti gerektiren uygulamalar için tipiktir. Hangisini seçmeli: Motorunuzun nominal akımını, uygulamanızın karakterine uygun profildeki (hafif veya ağır) sürücü akımıyla karşılaştırın — motor akımı, seçilen profildeki sürücü akımını aşmamalıdır. Emin değilseniz, daha muhafazakar olan ağır yük değerini (9,4A/4kW) esas almanız önerilir. Ariproses olarak uygulamanıza göre doğru boyutlandırmada destek veriyoruz.
Dahili STO (Safe Torque Off) fonksiyonu nasıl çalışır, harici güvenlik rölesine gerek var mı?
STO (Safe Torque Off), sürücünün motor gücünü elektronik olarak, güvenlik onaylı bir devre üzerinden kesme fonksiyonudur. ACS580-01-12A7-4'te çift kanallı STO girişleri standart olarak bulunur ve SIL3 (IEC 61508) / PLe (ISO 13849-1) seviyesindedir: bu, endüstriyel makinelerde yaygın olarak istenen en yüksek fonksiyonel güvenlik kategorilerinden biridir. Nasıl kullanılır: STO giriş terminalleri (genellikle acil durdurma butonu, güvenlik kapısı anahtarı veya ışık perdesi gibi bir güvenlik cihazının kontağına) kablolanır; bu devre açıldığında sürücü motora güç akışını keser. Harici röle gerekli mi: Çoğu temel uygulamada, dahili STO fonksiyonu harici bir güvenlik rölesi/kontaktörüne olan ihtiyacı ortadan kaldırır — bu da pano alanı ve maliyet tasarrufu sağlar. Ancak makinenin genel güvenlik risk değerlendirmesi (ISO 12100 vb.) ve varsa ek güvenlik fonksiyonları (SS1, SLS gibi) proje bazında ayrıca değerlendirilmelidir. Ariproses olarak STO kablolaması ve makine güvenliği entegrasyonu konusunda uygulama desteği sunuyoruz.
Sürücü hangi haberleşme protokollerini destekler? PROFINET/EtherNet-IP kullanabilir miyim?
ACS580-01-12A7-4, fabrika çıkışında dahili olarak Modbus RTU (RS-485) haberleşmesini destekler: ayrı bir kart takmadan doğrudan bir PLC veya SCADA sistemine Modbus RTU üzerinden bağlanabilirsiniz. Diğer protokoller için: PROFIBUS DP, PROFINET IO, EtherNet/IP, DeviceNet, CANopen, EtherCAT, ControlNet gibi protokoller, sürücünün genişletme yuvasına takılan opsiyonel fieldbus adaptör modülleri (FBA serisi, örn. FPBA-01, FENA-21, FCAN-01, FECA-01) ile desteklenir: bu modüller cihaza dahil değildir, ayrıca sipariş edilmelidir. Pratik: Sisteminiz Modbus RTU kullanıyorsa ek bir şey gerekmez; PROFINET veya EtherNet/IP gibi Ethernet tabanlı bir protokol kullanıyorsanız uygun FBA modülünü tedarik etmeniz gerekir. Ariproses olarak haberleşme protokolünüze uygun fieldbus adaptör seçimi ve tedarikinde destek veriyoruz.
IP21 mi IP55 mi tercih etmeliyim? Fark nedir?
ACS580-01-12A7-4'ün standart koruma sınıfı IP21'dir (NEMA Tip 1'e eşdeğer): bu, cihazın büyük katı yabancı cisimlere ve dikey damlayan suya karşı korumalı olduğu, ancak toz ve yatay/yanal su sıçramalarına karşı ek koruma sağlamadığı anlamına gelir. Ne zaman IP21 yeterli: Cihaz kapalı bir elektrik panosu içinde veya temiz, kuru bir iç mekanda monte edilecekse IP21 genellikle yeterlidir (pano zaten dış ortama karşı koruma sağlar). Ne zaman IP55 gerekli: Cihaz doğrudan (pano dışında) bir üretim alanında, tozlu bir ortamda veya su sıçramasına maruz kalabilecek bir konumda monte edilecekse, +B056 opsiyon kodlu IP55 versiyonu tercih edilmelidir: bu versiyon toza tamamen ve her yönden su püskürtmesine karşı korumalıdır. Fiyat/boyut etkisi: IP55 versiyonu genellikle IP21'e göre daha büyük gövdeye ve daha yüksek fiyata sahiptir. Ariproses olarak montaj ortamınıza göre doğru ürün seçiminde yardımcı oluyoruz.
Ürün orijinal ABB mi? Garanti ve tedarik?
Evet, %100 orijinal ABB ürünüdür. ABB, dünyanın önde gelen elektrik ekipmanları, robotik ve endüstriyel otomasyon üreticilerinden biridir — frekans sürücüleri, motorlar, şalt cihazları ve daha pek çok ürün üretir. Ariproses olarak orijinal ABB ürünleri tedarik edilmektedir. Garanti: ABB standart üretici garantisi. Tedarik: (1) Stok: ACS580-01-12A7-4 yaygın bir modeldir, stoktan hızlı temin edilebilir. (2) Stokta yoksa: ABB Türkiye / distribütör kanalından tedarik. (3) Toplu sipariş: Miktar bazlı özel fiyat. (4) IP55/opsiyon versiyonları: +B056 (IP55), fieldbus adaptörleri (PROFIBUS, PROFINET, EtherNet/IP vb.) ve IO genişletme modülleri de temin edilebilir. Ariproses hizmetleri: Sürücü boyutlandırma (motor gücü, yük profili ve uygulamaya göre), ACS580 serisi tüm güçler (0,75-500kW), fieldbus adaptör ve aksesuar tedariki (fren direnci, EMC filtre, kontrol paneli, uzaktan izleme modülü NETA-21), devreye alma ve parametre konfigürasyonu desteği, komple ABB motor kontrol panosu çözümü (sürücü + motor + şalter). Detaylı bilgi, güncel fiyat ve teklif için +90 532 224 04 33 veya info@ariproses.com.
