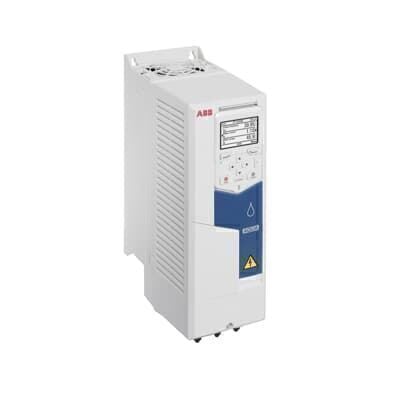

ABB ACQ580-01-106A-4 Su ve Atıksu Pompa Sürücüsü — 55 kW, Frame R5, Su Sektörünün Akıllı Fonksiyonlarıyla Kompakt ve Güçlü Çözüm
ACQ580 Su ve Atıksu Serisi · 55 kW / 75 HP · 106 A · 3 Faz 380–480 V AC · Frame R5 · IP21 · Kuru Çalışma · Kavitasyon · Sensörsüz Debi · SIL3 STO · 3AXD50000034602
Su ve atıksu sektöründe sürücü seçimi iki temel soruya dayanır: "Bu pompa ihtiyacımı karşılıyor mu?" ve "Sistemin zorlu koşullarında pompa ve sürücü ne kadar güvenli?" ABB ACQ580-01-106A-4, her iki soruyu aynı anda yanıtlar. 55 kW gücüyle su sektörünün yelpazesinde son derece geniş bir uygulama alanına hitap eden bu sürücü; kuru çalışma koruması, kavitasyon önleme ve sensörsüz debi hesaplama gibi su sektörüne özgü fonksiyonları Frame R5'in kompakt gövdesinde barındırır.
Tip Kodu Çözümleme — ACQ580-01-106A-4
Frame R5: ACQ580 Serisinde 55 kW'ın Boyutsal Konumu
Frame R3–R4
Küçük sistemler · Dar pano
Frame R4–R5
Orta sistemler
Frame R5
203mm × 596mm · ~34 kg
Frame R6–R7
Büyük sistemler · Terfi
55 kW'ın Su Sektöründe Yaygın Karşılaştığı Uygulama Senaryoları
Küçük Belediye Terfi
Mahalle veya küçük ilçe şebeke terfi istasyonu, yüksek bölge dolum pompası
Orta Ölçekli Sanayi
Fabrika soğutma suyu sirkülasyonu, proses suyu besleme pompası
Tarımsal Sulama
Bölge sulama pompa grubu, kanal terfi istasyonu, yağmurlama sistemi
Atıksu Pompalama
Küçük-orta atıksu terfi merkezi, kolektör hattı pompa istasyonu
Su Arıtma Tesisi
Arıtma tesisi besleme ve geri yıkama pompası, flokülasyon karıştırıcı
İnşaat Dewatering
Açık kazı drenaj pompası, tünel su tahliyesi, inşaat alanı dewatering
Su Sektörüne Özel Akıllı Fonksiyonlar — Detaylı Bakış
Kuru Çalışma Koruması (Dry-Run)
Motor güç ve akım eğrisi izlenerek pompa içindeki su yokluğu tespit edilir. Çekme çukurunun boşalması, emme hattında hava girişi veya vana kapanması anında motor durdurulur. 55 kW pompada kuru çalışmanın neden olduğu rulman, salmastra ve palet hasarı büyük bakım maliyetleri doğurur — bu koruma o maliyetleri önler.
Kavitasyon Önleme
Pompa çalışma noktası gerçek zamanlı olarak izlenir. Basınç düşüşü veya debi artışıyla kavitasyon riski oluştuğunda motor hızı otomatik güvenli bölgeye çekilir. Kanat yüzeyi tahribatı önlenir, pompa ömrü uzar, bakım aralıkları genişler.
Sensörsüz Debi Hesaplama
Motor hızı, akım ve güç verilerinden anlık akış debisi hesaplanır. Harici elektromanyetik veya ultrasonik debimetre kurulum ve bakım maliyeti ortadan kalkar. SCADA'ya anlık debi verisi aktarılabilir.
Soft Pipe Filling (Yumuşak Boru Dolumu)
Sistem ilk başlatıldığında veya uzun süre durduktan sonra boru hattı yavaşça doldurulur. Özellikle uzun veya büyük çaplı boru hatlarında, plastik boru sistemlerinde ve hassas vanalarla donatılmış tesisatlarda su darbesi hasarını tamamen önler.
Pompa Temizleme
Programlanan aralıklarda veya tıkanma tespitinde motor ileri-geri çalıştırılır. Atıksu, ham su ve proses suyu pompa paletlerindeki katı madde, fiber ve birikintiler temizlenir. Tıkanma nedeniyle oluşan acil müdahaleler ve duraksama süreleri azalır.
Auto-Change & Çoklu Pompa Kontrolü
Tek sürücüyle 4 pompaya kadar koordineli yönetim. Pompalar çalışma sürelerine göre eşit yük paylaşır. Yedek pompa otomatik devreye alınır. Tüm bunlar ek PLC yazılımı olmadan, doğrudan ACQ580 üzerinde gerçekleşir.
Tek Pompa vs Çoklu Pompa — 55 kW'da PFC'nin Değeri
Sabit Hızlı Tekli Pompa
- Pompa tam hızda, talep değişse bile
- Yedek pompa ayrı manuel kontrolde
- Her pompa farklı süre çalışır, bakım asimetrik
- Arıza anında manuel müdahale gerekir
- Enerji verimliliği düşük
ACQ580 ile Çoklu Pompa Yönetimi
- Talep bazlı hız kontrolü ile enerji tasarrufu
- 4 pompaya kadar otomatik koordinasyon
- Pompalar eşit çalışma süresini paylaşır
- Arıza anında yedek pompa otomatik devreye
- Tüm bunlar ek PLC yazılımı olmadan
