ABB Orijinal ✅ Uygun Fiyat Su & Atıksu · Frame R4 ACQ580 · ~20 kg · SIL3 STO

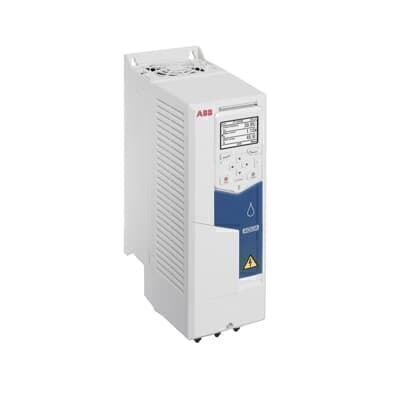

ABB ACQ580-01-073A-4 Su ve Atıksu Pompa Sürücüsü — 37 kW, ~20 kg Hafif Gövde ve Doğru Boyutlandırmanın Tüm Su Sistemlerine Sunduğu Güç
ACQ580 Su ve Atıksu Serisi · 37 kW / 50 HP · 73 A · 3 Faz 380–480 V AC · Frame R4 · IP21 · Kuru Çalışma · Kavitasyon · Sensörsüz Debi · SIL3 STO · SynRM · 3AXD50000034600
ACQ580-01-073A-4 3AXD50000034600 37 kW · 73 A · 400 V Frame R4 · IP21 · ~20 kg 600 mm × 203 mm · SIL3 STO · SynRM
37 kW
Nominal Güç / 50 HP
~20 kg
Ağırlık — En Hafif R4
SIL3
Safe Torque Off
Bu ürün son 24 saatte 14 sistem mühendisi ve proje müdürü tarafından incelendi — Stok ve fiyat için hemen ekibimize yazın.
Ürün Hakkında
Kısa Açıklama: ABB ACQ580-01-073A-4 (3AXD50000034600), 37 kW / 73 A, 3 faz 380–480 V AC beslemeli, Frame R4, IP21 muhafazalı, su ve atıksu uygulamaları için özel tasarlanmış duvar montajlı AC motor frekans sürücüsüdür. Kuru çalışma koruması, kavitasyon önleme, sensörsüz debi hesaplama, 4 pompaya kadar çoklu pompa kontrolü, Soft Pipe Filling, otomatik değişim (auto-change), pompa temizleme, SIL3 Safe Torque Off, SynRM motor desteği ve ATEX CPTC-02 termistör modülü uyumluluğu içerir. ~20 kg hafif gövdesiyle tek kişi montajı mümkündür. Orijinal ABB ürünü — hızlı kargo, teknik destek, Ariproses güvencesiyle.
Su sistemleri için sürücü seçiminde sıkça yapılan bir hata vardır: aşırı boyutlandırma. "37 kW motor var, 45 kW sürücü alsak daha iyi olmaz mı?" sorusu kulağa mantıklı gelir; ancak gerçekte pompanın kısmi yükte çalışma verimliliğini düşürür, sürücü daha büyük pano alanı ister ve ekstra maliyet yaratır. ABB ACQ580-01-073A-4, 37 kW pompa için tam doğru boyuttaki su sektörü sürücüsüdür — ve dahili akıllı fonksiyonlarıyla pompanın her koşulda optimum noktada çalışmasını sağlar.
Tip Kodu Çözümleme — ACQ580-01-073A-4
ACQ580Su/Atıksu Serisi
01Tek Sürücü Modülü
073A73 A Çıkış Akımı
4380–480 V (400V)
IP21Standart Muhafaza
R4Frame Boyutu
Referans Kodları: ABB katalog kodu 3AXD50000034600. IP55 versiyonu: ACQ580-01-073A-4+B056 (3AXD50000034623), boyutlar: 600 mm × 203 mm × 265 mm, ağırlık: ~20 kg. C2 EMC sınıfı (dahili filtre).
Doğru Boyutlandırma — Üç Senaryo Karşılaştırması
Küçük Sürücü
Yetersiz Boyut
30 kW sürücü + 37 kW motor: Sürekli aşırı yük, termal korumanın sık devreye girmesi, erken IGBT yorulması. Kısa ömür.
✓ ACQ580-01-073A-4
Doğru Boyut
37 kW motor için 73 A — tam eşleşme. Optimum verimlilik, uzun sürücü ömrü, minimum enerji kaybı ve maliyet.
⚠ Aşırı Büyük
Fazla Boyut
45–55 kW sürücü + 37 kW motor: Kısmi yükte pompa kontrolü bozulur, gereksiz maliyet, pano alanı israfı.
ACQ580 Serisinde 37 kW'ın Konumu
11–22 kW
Küçük Sistem
Küçük bina pompası
30 kW
Orta Alt
Tarım, küçük terfi
✓ Bu Ürün 37 kW
Orta
73 A · ~20 kg · R4
45 kW
Orta Üst
89 A · ~23 kg
55–90+ kW
Büyük
Terfi istasyonu
~20 kg Hafiflik — Kurulumda Ne Fark Yaratır?
ACQ580 37 kW
~20 kg
Tek kişi montajı mümkün · Ek ekipman gerekmez
Montaj Süresi
Daha Hızlı
Hafif gövde = Saha montajı kolaylaşır · Servis süreleri kısalır
Lojistik Maliyet
Daha Az
Nakliye ve kurulum işçiliği maliyeti düşer · Depo kolaylığı
Su Sektörüne Özel Akıllı Fonksiyonlar
Kuru Çalışma Koruması
Motor güç/akım analizi ile pompanın su içi boşalmasını tespit eder. Hasar oluşmadan motor durdurulur.
Kavitasyon Önleme
Pompa çalışma noktası izlenir. Kavitasyon riski oluştuğunda hız otomatik güvenli bölgeye çekilir.
Sensörsüz Debi Hesaplama
Motor parametrelerinden anlık debi hesaplanır. Harici debimetre kurulum ve bakım maliyeti ortadan kalkar.
Çoklu Pompa Kontrolü
4 pompaya kadar PFC koordinasyonu. Devir daim, yedek pompa devreye alma — ekstra PLC olmadan.
Soft Pipe Filling
Kademeli boru dolumu ile su darbesi koruması. Boru hattı ve vana ömrü uzar.
Pompa Temizleme & Auto-Change
İleri-geri sekansla tıkanma önleme. Otomatik pompa devir daim ile eşit bakım planlaması.
37 kW'da Enerji Tasarrufu — Sabit Hız vs ACQ580
Sabit Hız (Geleneksel)
- Talep %70 iken motor tam güçte çalışır
- 37 kW sürekli tüketilir
- Vana ile kısma enerji kaybı yaratır
- Yıllık ~236.000 kWh tüketim (16 saat × 300 gün)
- Yüksek elektrik faturası
ACQ580 ile Değişken Hız
- Talep bazlı hız kontrolü
- %80 hızda ~%49 daha az güç tüketir
- Yıllık ~115.000 kWh (yaklaşık tasarruf)
- Kuru çalışma koruması ekstra bakım maliyeti düşürür
- Pompa ömrü uzar → yenileme maliyeti azalır
37 kW için Yatırım Geri Dönüşü: 37 kW pompada günlük 16 saat × 300 gün çalışmada ortalama %80 hız varsayımıyla yıllık yaklaşık 115.000 kWh tasarruf elde edilir. Bu rakam, ACQ580-01-073A-4'ün sürücü maliyetini birkaç yıl içinde geri kazandırır. Tasarruf süresi motorun gerçek yük profiline göre değişir — ACQ580'in yük profili loglama özelliği bu hesabı saha verileriyle yapmanıza olanak tanır.
SynRM Motor ile 37 kW'da IE5 Sistem Verimliliği
ABB SynRM Motor + ACQ580 = 37 kW Pompada IE5 Düzeyi Sistem Verimliliği
Su pompaları çoğunlukla %50-80 arası kısmi yükte çalışır. Geleneksel asenkron motorlar bu bölgede hızla verimliliklerini kaybederken SynRM motorlar üstün verimliliği korur. ACQ580 + SynRM kombinasyonu, 37 kW güç sınıfında bile IE5 (Ultra Premium) sistem verimliliğine ulaşır — ölçülebilir ek enerji tasarrufu sağlar.
I/O Yapısı
Girişler
- 6 × Dijital Giriş (12–24 V DC, PNP/NPN)
- 2 × Analog Giriş (0–10 V / 0–20 mA)
- STO: İkili kanal SIL3 terminalleri
- RS-485 / Modbus RTU terminalleri
- Opsiyonel: 24 V AC/DC harici kontrol beslemesi
- ATEX CPTC-02 modül yuvası
Çıkışlar
- 3 × Röle Kontak Seti (SPDT)
- 2 × Analog Çıkış (0–20 mA)
- Fieldbus modül yuvası (PROFIBUS, PROFINET, EtherNet/IP…)
- I/O genişleme modül yuvası
- Bluetooth asistan panel desteği
Kullanım Alanları
Küçük-Orta BelediyeMahalle terfi istasyonu, köy su şebekesi yüksek bölge deposu dolum pompası
Tarım ve SulamaOrta ölçekli sulama pompası, kanal terfi, sera iklimlendirme ve sulama
Küçük AtıksuSemt kolektörü pompa istasyonu, küçük arıtma tesisi besleme pompası
Fabrika Su SistemiOrta ölçekli fabrikanın soğutma suyu sirkülasyonu, proses suyu besleme
Su ArıtmaKüçük-orta su arıtma tesisi besleme, filtre geri yıkama pompası
İnşaat DewateringOrta ölçekli açık kazı su tahliyesi, temel inşaat drenaj pompası
SIL3 Safe Torque Off (STO): ACQ580-01-073A-4, IEC 61508 SIL3 ve EN ISO 13849-1 PLe onaylı ikili kanal STO içerir. Acil durdurma güvenliği donanım düzeyinde sağlanır. Harici güvenlik rölesi maliyeti ve kablolama karmaşıklığı ortadan kalkar.
✔ EN 61800-3 — C2 EMC uyumlu (dahili filtre) | ✔ CE işaretli | ✔ UL / cUL listeli | ✔ EAC (Örasya) onaylı | ✔ RoHS uyumlu | ✔ SIL3 / PLe — Safe Torque Off | ✔ ATEX CPTC-02 modül uyumlu | ✔ SynRM motor uyumlu (IE5 sistem) | ✔ IEC 60721-3-3 Class 3C3 kimyasal direnç | ✔ Çalışma sıcaklığı: -15°C … +40°C (R4, donma yok)
Teknik Özellikler
| Genel Bilgiler | |
| Model / Sipariş Kodu | ACQ580-01-073A-4 |
| ABB Katalog Kodu | 3AXD50000034600 |
| IP55 Versiyonu | ACQ580-01-073A-4+B056 (3AXD50000034623) |
| Seri | ABB ACQ580 — Su ve Atıksu Sürücüsü |
| Frame Boyutu | R4 |
| Montaj Tipi | Duvar montajı (Wall-mounted) |
| Muhafaza Sınıfı | IP21 (standart) / IP55 opsiyonel (+B056) |
| Boyutlar IP55 (Y × G × D) | 600 mm × 203 mm × 265 mm |
| Ağırlık (~IP55 versiyonu) | ~20 kg |
| Giriş Elektriği | |
| Giriş Faz Sayısı | 3 Faz |
| Nominal Giriş Gerilimi | 380 – 480 V AC (±10%) |
| Giriş Frekansı | 50 / 60 Hz |
| Çıkış Elektriği | |
| Nominal Güç | 37 kW (50 HP) |
| Nominal Çıkış Akımı | 73 A |
| Çıkış Frekansı Aralığı | 0 – 500 Hz |
| Kontrol Yöntemi | Skaler (V/Hz) / Sensorless Vektör / Kapalı Döngü Flux Vektör |
| Su Sektörü Özel Fonksiyonlar | |
| Kuru Çalışma Koruması | Var — Motor güç/akım analizi |
| Anti-Kavitasyon | Var — Çalışma noktası izleme ve hız ayarı |
| Sensörsüz Debi Hesaplama | Var — Harici debimetre gerekmez |
| Çoklu Pompa Kontrolü | Var — 4 pompaya kadar PFC koordinasyonu |
| Soft Pipe Filling | Var — Su darbesi koruması |
| Pompa Temizleme | Var — İleri-geri çalışma sekansı |
| Auto-Change | Var — Eşit pompa yük ve süre paylaşımı |
| Akış/Basınç Koruması | Var — Min/Max sınır izleme ve alarm |
| ATEX Termistör Modülü | CPTC-02 uyumlu |
| I/O ve Haberleşme | |
| Dijital Girişler | 6 adet (12–24 V DC, PNP/NPN) |
| Analog Girişler | 2 adet (0–10 V / 0–20 mA) |
| Röle Çıkışları | 3 adet (SPDT kontak seti) |
| Analog Çıkışlar | 2 adet (0–20 mA) |
| Dahili Haberleşme | Modbus RTU (RS-485) |
| Fieldbus Opsiyonları | PROFIBUS, PROFINET, EtherNet/IP, CANopen, DeviceNet, Modbus TCP |
| Güvenlik ve Çevre | |
| Safe Torque Off | İkili kanal, SIL3 (IEC 61508) / PLe (EN ISO 13849-1) |
| SynRM Motor | Tam uyumlu — IE5 sistem verimliliği |
| Çalışma Sıcaklığı (R4) | -15°C … +40°C (donma yok) |
| Depolama Sıcaklığı | -40°C … +70°C |
| EMC Sınıfı | C2 (dahili filtre) |
| Kimyasal Direnç | IEC 60721-3-3 Class 3C3 |
| Sertifikalar | CE, UL, cUL, EAC, RoHS, SIL3, PLe, ATEX uyumlu |
Sık Sorulan Sorular
37 kW için neden daha büyük bir sürücü seçmek hata olur?
Sürücü boyutu motor nominal akımıyla eşleşmelidir. 37 kW / 400 V asenkron motorun nominal akımı yaklaşık 68–73 A aralığındadır; bu, ACQ580-01-073A-4'ün 73 A kapasitesiyle tam uyumludur. Daha büyük sürücü seçmek: (1) Kısmi yükte verimlilik düşüşüne, (2) Gereksiz pano hacmi ve maliyet artışına, (3) Bazı yazılım fonksiyonlarının doğru çalışmamasına (kuru çalışma, debi hesaplama) yol açabilir. Doğru boyut her zaman motor nominal değeriyle eşleşen sürücüdür.
~20 kg ağırlık pratikte kurulum sürecine nasıl yansır?
~20 kg, standart bir yetişkin için tek kişi ile taşınabilir ağırlık sınırına yakındır. Bu, sürücünün saha montajında forklift, vinç veya ekstra iş gücü gerektirmediği anlamına gelir. Özellikle dar alanlarda, merdiven kullanarak yapılan montajlarda veya uzak tesislerde bu hafiflik ciddi zaman ve işçilik tasarrufu sağlar. Karşılaştırma: 55 kW R5 model ~34 kg, 75 kW R6 model ~45 kg'dır.
ACQ580-01-073A-4 ile ACQ580-01-089A-4 (45 kW) arasındaki fark?
İki model arasındaki temel fark güç ve akım kapasitesidir. 37 kW'lık model 73 A, 45 kW'lık model 89 A nominal akım kapasitesine sahiptir. Her iki model de aynı Frame R4 gövdesindedir; yazılım, fonksiyonlar ve güvenlik özellikleri (STO SIL3, su sektörü korumaları) tamamen aynıdır. Motor nominal akımı 73 A'yı aşıyorsa 45 kW modeli seçilmelidir; 73 A altında ise ACQ580-01-073A-4 hem boyut hem maliyet açısından optimumdur.
IP21 mi yoksa IP55 versiyonu mu seçmeliyim?
IP21 (bu ürün): Kapalı pano içi montaj, temiz ve kuru ortamlar. Pano kabinetinin kendisi yeterli koruma sağlar. IP55 (ACQ580-01-073A-4+B056): Toz ve su spreyi olan ortamlar, açık saha panolarında doğrudan montaj, endüstriyel atölye zeminleri. IP55 versiyonu benzer boyuttadır (~600 × 203 × 265 mm) ancak biraz daha ağır olabilir. Kapalı panoya monte edilecekse IP21 hem maliyet hem verimlilik açısından tercih edilir.
37 kW sürücü için motor kablosu ve sigorta nasıl seçilir?
73 A nominal akım için motor kablosu kesiti genellikle 16–25 mm² aralığındadır (kablo uzunluğu ve ortam sıcaklığına bağlı). Giriş sigortası seçimi için ACQ580-01 donanım kılavuzuna (3AXD50000035866) başvurun. Maksimum motor kablo uzunluğu 100 m'dir. Daha uzun hatlar için sinüs veya dV/dt filtresi değerlendirilmelidir. Teknik seçim için ekibimize danışabilirsiniz.
Ürün orijinal mi?
Evet. Ariproses olarak yalnızca ABB'nin resmi tedarik kanallarından temin edilen, fabrika mühürlü orijinal ürünler satılmaktadır. Her teslimat fatura ve orijinallik belgesiyle tamamlanır. Devreye alma desteği ve teknik danışmanlık da sunulmaktadır.
İlgili Ürünler — ACQ580 Serisi
37 kW Pompa Sisteminiz İçin Doğru Boyut, Doğru Fonksiyon, Doğru Fiyat
Stok durumu, motor-sürücü eşleşme danışmanlığı, proje bazlı fiyatlandırma,
kuru çalışma ve PFC yapılandırma desteği ile devreye alma hizmeti için yanınızdayız.
Orijinal ABB Ürünü Hızlı Kargo Teknik Destek & Devreye Alma Fatura & Garanti Belgeli Proje & Toplu Alım İndirimi
