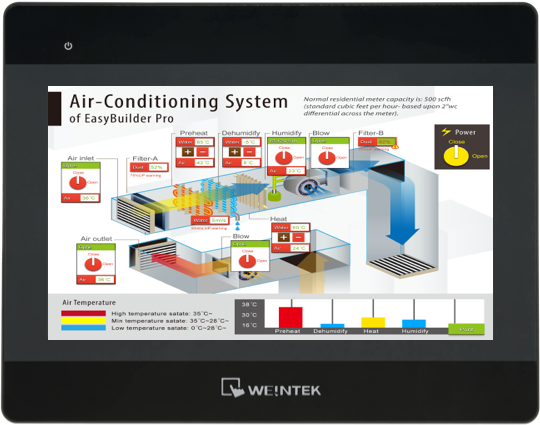

WEINTEK MT8106iP 10.1'' HMI Operatör Paneli
Weintek MT8106iP iP Serisi 10.1 inç (10.1") 1024×600 Piksel Çözünürlüklü WVA (Geniş Görüş Açılı) TFT LCD Ekranlı Dokunmatik HMI Operatör Paneli : 4 Telli Rezistif Dokunmatik, Quad-Core RISC İşlemci, 256 MB Flash + 128 MB RAM Bellek, 3× COM Port (RS-232 / RS-485 2W/4W), 1× 10/100 Ethernet, 1× USB 2.0 Host, 24 VDC (±%20) Besleme ve Dahili Güç İzolasyonu, Fansız Soğutma, 350 cd/m² Parlaklık, 16.7M Renk, 89° Görüş Açısı, >50.000 Saat Backlight Ömrü, NEMA4 / IP65 Uyumlu Ön Panel, 0-55°C Çalışma Sıcaklığı, EasyBuilder Pro ile Programlama, EasyAccess 2.0 (Opsiyonel) Uzaktan Erişim, CE Sertifikalı, Panel Montaj : PLC ile Haberleşen Makine, Otomasyon Panosu ve Proses Görselleştirme Uygulamaları için Geniş Ekranlı, Ekonomik ve Güvenilir HMI Çözümü
Weintek · iP Serisi (Ekonomik Geniş Ekran HMI) · Ürün Kodu: MT8106iP · Ekran: 10.1" WVA TFT LCD, 1024×600 · Dokunmatik: 4 telli rezistif (±%2 hassasiyet) · ★ İşlemci: Quad-core RISC · Bellek: 256 MB Flash + 128 MB RAM · ★ Haberleşme: 3× COM (COM1 RS-232 4W · COM2 RS-485 2W/4W · COM3 RS-485 2W / RS-232 2W) + 1× 10/100 Ethernet + 1× USB 2.0 host · Besleme: 24 VDC ±%20 · 400 mA @ 24VDC (~9,6W) · dahili izolasyon · ★ Fansız soğutma · Parlaklık: 350 cd/m² · kontrast 1000:1 · 16.7M renk · 89/89/89/89° görüş · Backlight: >50.000 saat · ★ Koruma: NEMA4 / IP65 uyumlu ön panel · Sıcaklık: 0-55°C çalışma · -20/+60°C depolama · Boyut: 271×213×36,4 mm · kesim 260×202 mm · ~1 kg · ★ Yazılım: EasyBuilder Pro (V6.08.01+ · V2 ünite: V6.09.02+) · EasyAccess 2.0 opsiyonel · Sertifika: CE · Orijinal Weintek
Bu Weintek 10.1" HMI paneli son 24 saatte 31 makine üreticisi, otomasyon mühendisi ve pano tasarımcısı tarafından incelendi : Stok ve fiyat için +90 532 224 04 33
Bir makineyi veya prosesi operatörün kolayca izleyip yönetebilmesi için geniş, net ve güvenilir bir dokunmatik ekran gerekir. Weintek MT8106iP, bu görev için tasarlanmış 10.1 inç, 1024×600 çözünürlüklü bir HMI operatör panelidir. Öne çıkan özellikleri: quad-core RISC işlemci ile akıcı ekran performansı, 3 adet COM portu (RS-232 + RS-485) ile birden fazla PLC/cihaza aynı anda bağlanabilme, Ethernet ile ağ haberleşmesi ve proje yükleme, USB host ile veri aktarımı. Fansız tasarımı ve IP65/NEMA4 uyumlu ön paneli ile endüstriyel ortamda güvenilir çalışır. Ücretsiz EasyBuilder Pro yazılımıyla programlanır — Siemens, Mitsubishi, Omron, Delta, Schneider dahil yüzlerce PLC protokolünü destekler. Geniş ekran isteyen makine ve pano uygulamaları için ekonomik ve kanıtlanmış bir HMI çözümüdür.
Ürün Kodu Çözümleme : MT8106iP
Ürün Kodunun Anlamı
MT = Weintek HMI · 8106 = 10.1" model · iP = ekonomik geniş ekran serisi · Opsiyonel: RZACEA020 (EasyAccess 2.0 aktivasyon kartı) · V2 etiketli üniteler: EasyBuilder Pro V6.09.02+ gerektirir
Ana Teknik Spesifikasyonlar
Ekran
1024×600 WVA
350 cd/m²
İşlemci
RISC
256MB/128MB
Haberleşme
+ Ethernet
+ USB host
Besleme
±%20 · 400mA
izolasyonlu
Fiziksel Yapı : 10.1" Panel Montaj HMI
10.1" Geniş Ekran : Panel Montaj
- Ekran10.1" · 1024×600
- Dokunmatik4 telli rezistif
- Boyut271×213×36,4 mm
- Panel kesim260×202 mm
- Ağırlık~1 kg
- Ön panelIP65 / NEMA4
★ 3× COM + Ethernet + USB : Çoklu Cihaz Haberleşmesi
3 Seri Port + Ethernet : Aynı Anda Birden Fazla PLC/Cihaz
MT8106iP'nin önemli bir gücü zengin haberleşme donanımıdır: 3× COM port — COM1 RS-232 (4W, RTS/CTS), COM2 RS-485 (2W/4W), COM3 RS-485 2W veya RS-232 2W — artı 1× 10/100 Ethernet ve 1× USB 2.0 host. Avantajları: (1) Çoklu PLC: Farklı portlardan farklı marka PLC'lere aynı anda bağlanma (ör. COM1'de Mitsubishi + COM2'de Modbus RTU cihaz zinciri + Ethernet'te Siemens). (2) RS-485 çoklu düşüm: COM2 RS-485 ile tek hattan çok sayıda sürücü/cihaz. (3) Ethernet: Proje yükleme, PLC haberleşmesi, HMI-HMI iletişimi ve EasyAccess 2.0 ile uzaktan erişim. (4) USB host: USB bellekle proje yükleme, veri/reçete alma, log aktarımı. Not: COM3 RS-232 kullanıldığında COM1 RS-232'de yalnızca Tx/Rx kullanılabilir (RTS/CTS yok).
★ 10.1" 1024×600 WVA Ekran : Geniş ve Net Görselleştirme
Geniş Görüş Açılı (WVA) Ekran + Quad-Core Performans + Fansız
MT8106iP, 10.1 inç 1024×600 WVA TFT LCD ekrana sahiptir. Avantajları: (1) Geniş alan: 7" panellere göre çok daha fazla nesne, trend ve alarm tek ekranda. (2) WVA: 89/89/89/89° görüş açısı — pano önünden yandan bakışta bile net görüntü. (3) 350 cd/m² + 1000:1 kontrast: Aydınlık üretim ortamında okunabilirlik. (4) 16.7M renk: Zengin grafik, gerçekçi proses görselleri. (5) >50.000 saat backlight: Uzun ekran ömrü. (6) Quad-core RISC: Akıcı sayfa geçişi, hızlı veri güncelleme. (7) Fansız: Hareketli parça yok → sessiz, tozlu ortamda uzun ömür. (8) Rezistif dokunmatik: Eldivenle kullanım — endüstriyel ortam için pratik.
Temel Özellikler ve Fonksiyonlar
MT8106iP Öne Çıkan Özellikleri
10.1" WVA Ekran
1024×600 · 350 cd/m² · 16.7M renk · 89° görüş
Quad-Core RISC
256 MB Flash + 128 MB RAM — akıcı performans
3× COM Port
RS-232 + RS-485 2W/4W : çoklu PLC bağlantısı
Ethernet + USB
10/100 LAN + USB 2.0 host : ağ ve veri aktarımı
EasyBuilder Pro
Ücretsiz yazılım — yüzlerce PLC protokolü
EasyAccess 2.0
Opsiyonel uzaktan erişim (RZACEA020 kart)
COM Port Pin Yapısı (Datasheet)
Con.B (9 Pin D-sub Erkek) ve Con.A (9 Pin D-sub Dişi)
| PIN | COM1 [RS232]4W | COM3 [RS232]2W |
| 2 | RxD | |
| 3 | TxD | |
| 5 | GND | |
| 7 | RTS | TxD |
| 8 | CTS | RxD |
| 9 | GND | |
| PIN | COM2 2W | COM2 4W | COM3 2W |
| 1 | Data- | Rx- | |
| 2 | Data+ | Rx+ | |
| 3 | Tx- | ||
| 4 | Tx+ | ||
| 5 | GND | ||
| 6 | Data- | ||
| 9 | Data+ | ||
Weintek MT8000iP Serisi : Ekran Boyutları
iP Serisi HMI Model Aralığı
| MODEL | EKRAN | ÇÖZÜNÜRLÜK |
| MT6071iP | 7" | 800×480 |
| MT8071iP | 7" (Ethernet'li) | 800×480 |
| MT8106iP ✓ (bu ürün) | 10.1" | 1024×600 WVA |
| iE / XE / cMT serileri | Üst segment | Daha fazla bellek/özellik |
Öne Çıkan Özellikler : 6'lı Özet
Geniş Ekran
10.1"1024×600 WVA — geniş görselleştirme alanı
Quad-Core
RISCAkıcı performans — 256MB/128MB bellek
3× COM
RS232/485Çoklu PLC/cihaz aynı anda
Ethernet + USB
10/100Ağ haberleşme + USB veri aktarımı
Fansız
SessizHareketli parça yok — uzun ömür
IP65 / NEMA4
Ön PanelToza ve su sıçramasına dayanıklı ön yüz
Tipik Uygulama Alanları:
| Genel Bilgiler | |
| Ürün Kodu | MT8106iP |
| Ürün Serisi | Weintek iP serisi |
| Ürün Tipi | Dokunmatik HMI operatör paneli |
| Üretici | Weintek |
| Ekran | |
| Ekran | 10.1" WVA TFT LCD |
| Çözünürlük | 1024 × 600 |
| Parlaklık | 350 cd/m² |
| Kontrast | 1000:1 |
| Renk | 16.7 M |
| Görüş Açısı (T/B/L/R) | 89/89/89/89° |
| Backlight Ömrü | > 50.000 saat |
| Piksel Aralığı | 0,2175 (H) × 0,2088 (V) mm |
| Dokunmatik Panel | |
| Tip | 4 telli rezistif |
| Hassasiyet | Aktif alan X/Y ±%2 |
| İşlemci ve Bellek | |
| CPU | Quad-core RISC |
| Flash | 256 MB |
| RAM | 128 MB |
| Hafıza Kartı | Yok |
| Haberleşme (I/O) | |
| USB Host | USB 2.0 × 1 |
| Ethernet | 10/100 Base-T × 1 |
| COM Port | Con.A: COM2 RS-485 2W/4W, COM3 RS-485 2W Con.B: COM1 RS-232 4W, COM3 RS-232 2W* |
| Not (*) | COM3 RS-232 kullanılırken COM1'de yalnızca Tx/Rx (RTS/CTS yok) |
| WiFi / CAN / Ses | Yok |
| Besleme | |
| Besleme Gerilimi | 24 VDC ±%20 |
| Güç İzolasyonu | Dahili |
| Tüketim | 400 mA @ 24 VDC (~9,6 W) |
| Gerilim Dayanımı | 500 VAC (1 dk) |
| İzolasyon Direnci | > 50 MΩ @ 500 VDC |
| Mekanik ve Çevre | |
| Gövde | Plastik |
| Boyutlar (G×Y×D) | 271 × 213 × 36,4 mm |
| Panel Kesimi | 260 × 202 mm |
| Ağırlık | ~1 kg |
| Montaj | Panel montaj |
| Koruma | NEMA4 / IP65 uyumlu ön panel |
| Çalışma Sıcaklığı | 0 ~ 55°C |
| Depolama Sıcaklığı | -20 ~ 60°C |
| Bağıl Nem | %10 ~ 90 (yoğuşmasız) |
| Rakım | 3.000 m |
| Titreşim Dayanımı | 10-25 Hz (X,Y,Z · 2G · 30 dk) |
| Yazılım ve Sertifika | |
| Yazılım | EasyBuilder Pro V6.08.01+ (V2 ünite: V6.09.02+) |
| Uzaktan Erişim | EasyAccess 2.0 (opsiyonel — RZACEA020) |
| Sertifika | CE |
Makine, Pano ve Proses Görselleştirme Sistemleriniz için 10.1" Geniş Ekranlı Weintek HMI
Stok, fiyat, PLC-HMI protokol uyumu, EasyBuilder Pro proje desteği, EasyAccess 2.0 uzaktan erişim,
24V besleme çözümü ve komple otomasyon paketi için hemen ulaşın.
