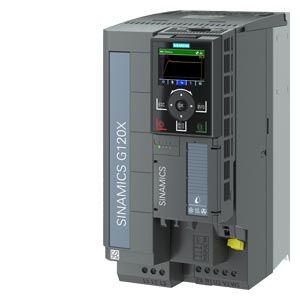

SIEMENS 6SL3220-2YE26-0UF0 SINAMICS G120X 11kW Frekans İnverteri
Siemens SINAMICS G120X 6SL3220-2YE26-0UF0: 11 kW Üç Fazlı (380-480 VAC 3AC) Değişken Hızlı Sürücü / Frekans İnverteri / Motor Sürücüsü (VFD), 24,5 A Nominal Giriş Akımı (400V), %110 Aşırı Yük (60s), Filtresiz (Harici EMC Filtre ile C2/C1 Uyumlu), FSC Kasa Boyutu, IP20 / UL Open Type Koruma, 3C2 Kaplama (Conformal Coating), -20 ile +60°C Geniş Çalışma Sıcaklığı, Entegre PROFINET ve EtherNet/IP (2×RJ45) Haberleşme, Pompa / Fan / Kompresör Uygulamaları için Özel Endüstri Fonksiyonları (Pompa Tıkanma Giderme "Deragging", Boru Doldurma "Pipe Fill", Bypass, Uyku Modu "Hibernation", Kademeli Bağlantı "Cascade", Uçuşta Yeniden Başlatma "Flying Restart", PID, Gerçek Zamanlı Saat), Su / Atıksu (W/WW), HVAC ve Bina Otomasyonu için Enerji Verimli, Kompakt ve Sağlam Endüstriyel AC Motor Sürücüsü: Operatör Paneli (BOP-2 / IOP-2 / SAM) ve IO Genişletme Opsiyonel
Siemens · SINAMICS G120X Serisi (Pompa/Fan/Kompresör için optimize frekans inverteri) · ★ Su/Atıksu + HVAC + altyapı odaklı · Sipariş No: 6SL3220-2YE26-0UF0 · Güç: 11 kW (400V) / 15 HP (480V) · ★ Besleme: 380-480 V 3AC +10/-20%, 47-63 Hz · Nominal giriş akımı: 24,5 A (400V) / 21 A (480V) · ★ Aşırı yük: %110, 60 s · ★ Filtre: Filtresiz (unfiltered: C2/C1 için harici filtre) · Kasa: FSC · Koruma: IP20 / UL open type · Kaplama: 3C2 · ★ Sıcaklık: -20 ile +60°C (+45°C üzeri deratingli) · ★ Haberleşme: Entegre PROFINET + EtherNet/IP (2×RJ45) · Çıkış frekansı: 200 Hz'e kadar · ★ Endüstri fonksiyonları: deragging · pipe fill · bypass · hibernation · cascade · flying restart · PID · Operatör paneli: opsiyonel (BOP-2 / IOP-2 / SAM) · Sensör girişi: PTC · Pt1000 · KTY · bimetal · ★ Sertifikalar: CE · UL/cUL · EAC · KCC · RCM · SEMI F47 · REACH · Montaj: Duvar/pano · Menşei: Siemens · Orijinal Siemens
Bu Siemens G120X frekans inverteri son 24 saatte 34 pano üreticisi, su/HVAC mühendisi ve sistem entegratörü tarafından incelendi: Stok ve fiyat için +90 532 224 04 33
Pompalar, fanlar ve kompresörler bir tesisteki enerjinin büyük bölümünü tüketen ekipmanlardır : sabit hız yerine ihtiyaca göre hız kontrolü, ciddi enerji tasarrufu sağlar. Siemens SINAMICS G120X 6SL3220-2YE26-0UF0, bu görev için tasarlanmış 11 kW'lık bir frekans inverteridir (VFD) : tam olarak pompa/fan/kompresör ve su/atıksu + HVAC uygulamaları için optimize edilmiştir. Öne çıkan özellikleri: entegre PROFINET + EtherNet/IP, pompa/fan'a özel akıllı endüstri fonksiyonları (tıkanma giderme, boru doldurma, uyku modu, kademeli pompa), -20/+60°C geniş sıcaklık ve SEMI F47 gibi sertifikalar. Filtresiz (unfiltered) versiyon olarak, EMC sınıfı gereken yerlerde harici filtre ile esnek bir çözüm sunar. Siemens kalitesi ve "kutudan çıkar çıkmaz" devreye alma kolaylığıyla, altyapı ve bina projeleri için güvenilir bir tahrik çözümüdür.
Sipariş Kodu Çözümleme : 6SL3220-2YE26-0UF0
Sipariş Kodunun Anlamı
6SL3220 = SINAMICS G120X frekans inverteri · 2YE = 3-faz 380-480V AC · 26 = 11 kW güç sınıfı · U = filtresiz (A = C2 filtreli) · F = entegre PROFINET + EtherNet/IP · 0 = operatör paneli dahil değil (BOP-2/IOP-2/SAM opsiyonel) · Kod çözümlemesi referans amaçlıdır, kesin teyit için Siemens kataloğu esas alınır
Ana Teknik Spesifikasyonlar
Güç
15 HP
(480V)
Besleme
3AC · 24,5A
47-63Hz
Kasa / Koruma
IP20 · 3C2
UL open
Haberleşme
+ EtherNet/IP
2×RJ45
Fiziksel Yapı: Pano İçi Duvar Montajlı Sürücü
SINAMICS G120X : Kompakt FSC Kasa
- Güç11 kW
- Giriş380-480V 3AC
- Giriş Akımı24,5A (400V)
- HaberleşmePROFINET/EthIP
- KorumaIP20 · 3C2
- MontajDuvar / pano
★ Pompa & Fan İçin Özel Endüstri Fonksiyonları
Akıllı Uygulama Fonksiyonları : Enerji + Proses Optimizasyonu
G120X'i sıradan bir inverterden ayıran en önemli özellik, pompa/fan/kompresöre özel hazır endüstri fonksiyonlarıdır. (1) Deragging (tıkanma giderme): Atıksu pompalarında tıkanma algılandığında motoru ileri-geri döndürerek çarka takılan lifli/katı maddeleri temizler → pompayı korur, arıza ve bakım maliyetini düşürür. (2) Pipe/Tube Fill (boru doldurma): Boş bir boru hattı kontrollü hızda doldurularak su darbesi (water hammer) önlenir → boru ve vana ömrü uzar. (3) Bypass: Sürücü arızasında motoru doğrudan şebekeye almak için bypass mantığı. (4) Hibernation (uyku modu): Düşük talepte motoru durdurur, talep gelince başlatır → ciddi enerji tasarrufu. (5) Cascade (kademeli): Birden fazla pompayı/fanı talebe göre devreye alıp çıkarma. (6) Flying restart: Hâlâ dönen bir motora yumuşak yakalanma. (7) PID + gerçek zamanlı saat + serbest fonksiyon blokları: Basınç/debi/seviye kontrolü ve zaman programları. Bu fonksiyonlar G120X'i su/HVAC tesisleri için "açıp kullan" çözümü yapar.
★ Sağlamlık ve Sertifikalar : Zorlu Ortam, EMC ve SEMI F47
-20/+60°C · 3C2 Kaplama · EMC C2/C1 · SEMI F47 · UL/CE
G120X, zorlu endüstriyel ve altyapı ortamları için tasarlanmıştır. (1) Geniş sıcaklık: -20 ile +60°C arası çalışır (yaklaşık +45°C'ye kadar tam güç, üzerinde deratingli) → soğuk dış mekan veya sıcak makine dairesi. (2) 3C2 kaplama: Kartlar conformal coating ile nem, toz ve kimyasal ortama karşı korunur (su/atıksu tesisleri için önemli). (3) EMC: Opsiyonel olarak C2 ve C1 kategorilerine uygunluk (bu model filtresiz : gerekirse harici line filtre ile sağlanır). (4) SEMI F47: Gerilim çukuru (voltage sag) dayanımı → kısa şebeke düşüşlerinde durmadan çalışmaya devam. (5) Tüm şebeke koşulları: Üretici, cihazın değişken hat koşullarında kararlı çalıştığını belirtir. (6) Sertifikalar: CE, UL Listed / cUL Recognized, EAC, KCC, RCM, REACH. (7) IP20 / UL open type: Pano içi montaj için. Bu sağlam yapı, G120X'i su/atıksu, HVAC ve altyapı gibi 7/24 güvenilirlik gerektiren uygulamalar için ideal kılar.
Temel Özellikler ve Fonksiyonlar
6SL3220-2YE26-0UF0 Öne Çıkan Özellikleri
11 kW Sürücü
380-480V 3AC · 24,5A · değişken hız
PROFINET + EthIP
Entegre, 2×RJ45: ek kart gerekmez
Pompa/Fan Fonksiyonları
Deragging, pipe fill, hibernation, cascade
Kolay Devreye Alma
BOP-2 / IOP-2 / SAM (Wi-Fi) : out of the box
Sağlam Yapı
-20/+60°C · 3C2 kaplama · SEMI F47
Enerji Verimli
Uyku modu + hız kontrolü ile tasarruf
Güç Karşılaştırması: Komşu G120X Modelleri
SINAMICS G120X (380-480V) : Hangi Güç Bana Uygun?
| ÖZELLİK | 6SL3220-2YE24-0UF0 | 6SL3220-2YE26-0UF0 (Bu Ürün) | 6SL3220-2YE28-0UF0 |
| Güç | 7,5 kW | 11 kW | 15 kW |
| Kasa Boyutu | FSB | FSC | FSC |
| Besleme | 380-480V 3AC | 380-480V 3AC | 380-480V 3AC |
| Filtre / Haberleşme | Filtresiz / PROFINET | Filtresiz / PROFINET+EthIP | Filtresiz / PROFINET |
| İdeal Kullanım | Orta güç pompa/fan | 11 kW pompa/fan/kompresör | Daha büyük pompa/fan |
Siemens SINAMICS G120X (380-480V): Güç Modelleri
G120X 3-Faz 400V Sınıfı Güç Aralığı (Filtresiz · 0UF0)
| SİPARİŞ NO | GÜÇ | KASA |
| 6SL3220-2YE20-0UF0 | 4 kW | FSB |
| 6SL3220-2YE22-0UF0 | 5,5 kW | FSB |
| 6SL3220-2YE24-0UF0 | 7,5 kW | FSB |
| 6SL3220-2YE26-0UF0 ✓ (bu ürün) | 11 kW | FSC |
| 6SL3220-2YE28-0UF0 | 15 kW | FSC |
| 6SL3220-2YE30-0UF0 | 18,5 kW | FSD |
| 6SL3220-2YE32-0UF0 | 22 kW | FSD |
| 6SL3220-2YE36-0UF0 | 37 kW | FSD |
Öne Çıkan Özellikler: 6'lı Özet
11 kW Güç
15 HP380-480V 3AC · 24,5A · değişken hız
Entegre Ağ
PROFINET+ EtherNet/IP, 2×RJ45 standart
Pompa/Fan
AkıllıTıkanma giderme, boru doldurma, uyku
