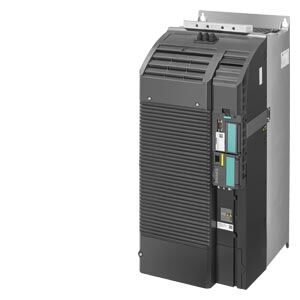

SIEMENS 6SL3210-1KE31-7UF1 | SINAMICS G120C 90kW Sürücü
Siemens Orijinal Hızlı Tedarik 90 kW · 164 A PROFINET + EtherNet/IP Entegre STO
Siemens 6SL3210-1KE31-7UF1 SINAMICS G120C Serisi Kompakt AC Motor Hız Kontrol Cihazı (Frekans Konvertörü / Invertör / Sürücü) — 90 kW Düşük Aşırı Yük (LO) ve 75 kW Yüksek Aşırı Yük (HO) Anma Gücü, 3AC 380-480 V (+%10/-%20) 47-63 Hz Şebeke Girişi, 164 A Nominal Çıkış Akımı (HO'da 136 A) ve 272 A Maksimum Çıkış Akımı, %150 / 3 s Aşırı Yük Kapasitesi, Filtresiz (Unfiltered) Versiyon, Entegre PROFINET ve EtherNet/IP Haberleşme, Entegre Safe Torque Off (STO) Güvenlik Fonksiyonu, 6 Dijital Giriş / 2 Dijital Çıkış / 1 Analog Giriş / 1 Analog Çıkış, PTC-KTY Motor Termistör Girişi, Sensörsüz Vektör Kontrol ve V/f (Lineer, Kare, FCC, ECO) Kontrol Modları, 0-550 Hz Çıkış Frekansı, Entegre DC Bara Reaktörü (Şebeke Reaktörü Gerekmez), IE2 Verim Sınıfı, Fan Soğutmalı FSF Gövde (708 × 305 × 357 mm, 57,5 kg), IP20 / UL Open Type Koruma, 35-120 mm² Vidalı Terminal — Yüksek Güçlü Pompa, Fan, Kompresör, Kırıcı, Değirmen ve Ağır Makine Uygulamaları için Endüstriyel AC Sürücü
Siemens · SINAMICS G120C Serisi (Kompakt Tek Gövde AC Sürücü) · ★ Yüksek güç segmenti · FSF gövde · Ürün Kodu: 6SL3210-1KE31-7UF1 · Güç: 90 kW (LO) / 75 kW (HO) · NEC: 100 hp (LO) / 75 hp (HO) · Çıkış akımı: 164 A (LO) / 136 A (HO) · maks. 272 A · Giriş akımı: 156 A (LO) / 144 A (HO) · ★ Aşırı yük: %150 / 3 s (LO) — %200 / 3 s (HO) · ★ Giriş: 3AC 380-480 V +%10/-%20, 47-63 Hz · ★ Filtre: Filtresiz (unfiltered) — harici EMC filtresi ile kullanılabilir · ★ Haberleşme: Entegre PROFINET + EtherNet/IP · ★ Güvenlik: Entegre Safe Torque Off (STO) · G/Ç: 6 DI · 2 DO · 1 AI · 1 AO · 1 fail-safe DI · PTC/KTY girişi · Kontrol: Sensörsüz vektör · V/f lineer/kare/parametrik · FCC · V/f ECO · Çıkış frekansı: 0-550 Hz (vektör) / 0-240 Hz (V/f) · Anahtarlama: 2 kHz (nominal) · Verim: ~%99 · IE2 · güç kaybı 1,55 kW · Soğutma: Entegre fanlı hava soğutma (0,153 m³/s) · 68 dB · ★ Entegre DC bara reaktörü · Gövde: FSF — 708 × 305 × 357 mm · 57,5 kg · Koruma: IP20 / UL open type · Bağlantı: Vidalı terminal 35-120 mm² · Motor kablosu: maks. 300 m ekranlı / 450 m ekransız · Orijinal Siemens — Ariproses güvencesiyle
6SL3210-1KE31-7UF1 90 kW · 164 A 3AC 380-480V PROFINET / EtherNet-IP STO · 6DI/2DO/1AI/1AO Filtresiz · FSF · IP20
90 kW
LO · 75 kW HO
164 A
maks. 272 A
PROFINET
+ EtherNet/IP
Bu yüksek güçlü Siemens sürücü son 24 saatte 23 pano üreticisi, tesis mühendisi ve sistem entegratörü tarafından incelendi — Stok ve fiyat için +90 532 224 04 33
Ürün Hakkında
Kısa Açıklama: Siemens 6SL3210-1KE31-7UF1, Siemens'in SINAMICS G120C serisi kompakt AC motor hız kontrol cihazıdır (frekans konvertörü / invertör). Güç: 90 kW (Low Overload) / 75 kW (High Overload) @ 400 V; NEC 480 V: 100 hp (LO) / 75 hp (HO). Çıkış akımı: 164 A (LO) · 136 A (HO) · maksimum 272 A. Giriş akımı: 156 A (LO) · 144 A (HO). ★ Aşırı yük: LO'da %150 nominal akım 3 s, ardından %110 / 57 s (300 s çevrim); HO'da %200 / 3 s, ardından %150 / 57 s. ★ Giriş: 3AC 380-480 V (+%10/-%20), 47-63 Hz. Güç faktörü λ: 0,90…0,95, cos φ: 0,99. ★ Filtre: Filtresiz (unfiltered) versiyon — EMC gereksinimi olan tesislerde harici Class A/B filtre ile kullanılır. ★ Haberleşme: Entegre PROFINET ve EtherNet/IP (kod sonundaki "F"). ★ Güvenlik: Entegre Safe Torque Off (STO). G/Ç: 6 dijital giriş, 1 fail-safe dijital giriş, 2 dijital çıkış (DC 30 V / 0,5 A), 1 analog giriş (diferansiyel, 10 bit), 1 analog çıkış (izolesiz), PTC/KTY/Thermo-Click motor sıcaklık girişi (±5°C). Kontrol modları: Sensörsüz vektör kontrol, enkodersiz tork kontrolü, V/f lineer / kare / parametrik, FCC (akı akımı kontrollü V/f), V/f ECO (lineer/kare). Enkoderli vektör ve enkoderli tork kontrolü desteklenmez. Çıkış frekansı: 0-550 Hz (vektör) / 0-240 Hz (V/f). Anahtarlama frekansı: 2 kHz (nominal — bu güç sınıfında standarttır). Verim: η ≈ 0,99; EN 50598-2'ye göre IE2 verim sınıfı. Güç kaybı: ~1,55 kW. Soğutma: Entegre fanlı hava soğutma, 0,153 m³/s hava ihtiyacı. Ses seviyesi: 68 dB (1 m). ★ Entegre DC bara reaktörü: FSD-FSF gövdelerde standarttır — ayrıca şebeke reaktörü gerekmez. Gövde: FSF — 708 × 305 × 357 mm (Y×G×D), 57,5 kg. Koruma: IP20 / UL open type. Bağlantı: Şebeke / motor / PE vidalı terminal, 35-120 mm²; sinyal 0,15-1,5 mm². Motor kablosu: maks. 300 m ekranlı, 450 m ekransız. Ortam: Çalışma -20…+40°C (üzeri derating), taşıma -40…+70°C, maks. %95 bağıl nem (yoğuşmasız), 1000 m rakım. Onaylar: CE, UL, cUL, RCM (C-Tick). Uygulama: Yüksek güçlü pompa, fan, kompresör, kırıcı, değirmen, konveyör, ağır makine tahriki. Orijinal Siemens.
Büyük pompa istasyonları, endüstriyel fan ve aspirasyon sistemleri, kompresörler ve ağır makine tahrikleri — yüksek güçte, güvenilir ve haberleşmeye hazır bir sürücü ister. Siemens 6SL3210-1KE31-7UF1, bu görev için 90 kW (LO) / 75 kW (HO) SINAMICS G120C kompakt AC sürücüdür. Öne çıkan özellikleri: entegre PROFINET + EtherNet/IP (ek haberleşme kartı gerekmez), entegre Safe Torque Off (STO), zengin G/Ç seti, sensörsüz vektör kontrol ve entegre DC bara reaktörü. FSF gövdede güç ve kontrol ünitesi tek parça olduğu için stok, montaj ve devreye alma sadeleşir. Bu model filtresizdir (unfiltered) — EMC gereksinimi olan tesislerde harici filtre ile birlikte planlanmalıdır.
Ürün Kodu Çözümleme — 6SL3210-1KE31-7UF1
Ürün Kodunun Anlamı
6SL3210
SINAMICS G120C
1KE
400V sınıfı
31-7
Akım/güç kademesi
U
Filtresiz
F
PROFINET / EtherNet-IP
U = filtresiz (unfiltered) · A = entegre Class A filtreli · F = PROFINET + EtherNet/IP · B = RS485 USS/Modbus RTU · P = PROFIBUS DP · Filtreli eşdeğeri: 6SL3210-1KE31-7AF1
Ana Teknik Spesifikasyonlar
Güç
90 kW
LO · HO'da
75 kW
Çıkış Akımı
164 A
HO 136 A
maks. 272 A
Giriş
380-480V
3AC · 47-63
Hz · 156 A
Gövde
FSF
708×305×357
mm · 57,5 kg
Fiziksel Yapı — FSF Gövde Yüksek Güç Sürücü
FSF Gövde — Yüksek Güç Tek Parça Sürücü
- Ölçü (Y×G×D)708×305×357 mm
- Ağırlık57,5 kg
- SoğutmaFan · 0,153 m³/s
- Terminal35-120 mm²
- HaberleşmePROFINET ×2
- KorumaIP20 / UL open
★ Entegre PROFINET + EtherNet/IP — Ek Kart Gerekmez
Haberleşmeye Hazır — Doğrudan PLC'ye Bağlanır
6SL3210-1KE31-7UF1'in kod sonundaki "F" harfi, sürücünün entegre PROFINET ve EtherNet/IP arayüzüne sahip olduğunu gösterir. Avantajları: (1) Ek modül yok: Ayrı haberleşme kartı satın alıp takmanıza gerek kalmaz — maliyet ve montaj süresi azalır. (2) TIA Portal entegrasyonu: SIMATIC S7-1200/1500 PLC'lerle Startdrive üzerinden hızlı konfigürasyon, standart telegramlar. (3) İzleme ve teşhis: Hız, akım, tork, güç ve arıza kodları şebeke üzerinden okunabilir — 90 kW gibi kritik bir tahrikte uzaktan teşhis ve enerji izleme büyük avantajdır. (4) İki port: Hat (line) topolojisinde sürücüler arka arkaya bağlanarak kablolama sadeleşir. (5) EtherNet/IP seçeneği: Rockwell/Allen-Bradley tabanlı sistemlerde de aynı donanım kullanılabilir. Not: USS/Modbus RTU (RS485) için "B", PROFIBUS DP için "P" versiyonları mevcuttur.
★ Entegre Safe Torque Off (STO) — Makine Güvenliği
Ek Donanım Olmadan Temel Güvenlik Fonksiyonu
SINAMICS G120C'de Safe Torque Off (STO) standart olarak entegredir. STO nedir: Güvenlik talebi geldiğinde (acil stop, koruyucu kapak açılması vb.) sürücünün motora tork üretecek enerjiyi vermesini güvenli biçimde engelleyen fonksiyondur — motor serbest yavaşlar ve istem dışı yeniden çalışma engellenir. Avantajları: (1) Kontaktör tasarrufu: 164 A seviyesinde bir güvenlik kontaktörü hem pahalı hem hacimlidir; STO çoğu uygulamada bu ihtiyacı ortadan kaldırır. (2) Daha hızlı yeniden başlatma: Ana devre kesilmediği için sistem çabuk devreye alınır. (3) Daha az kablolama ve pano alanı. (4) Fail-safe giriş: Sürücüde güvenlik amaçlı fail-safe dijital giriş bulunur; güvenlik rölesi veya güvenlik PLC'si ile birlikte kullanılabilir. Not: Ulaşılan güvenlik seviyesi (SIL/PL) tüm güvenlik zincirinin (sensör + mantık + sürücü) tasarımına bağlıdır; risk analizi ve doğrulama yapılmalıdır.
Temel Özellikler ve Fonksiyonlar
6SL3210-1KE31-7UF1 Öne Çıkan Özellikleri
Vektör + V/f Kontrol
Sensörsüz vektör, V/f lineer/kare, FCC, V/f ECO
Zengin G/Ç
6 DI · 2 DO · 1 AI · 1 AO · 1 fail-safe DI
Motor Koruma Girişi
PTC / KTY / Thermo-Click termistör girişi
Entegre DC Reaktör
FSD-FSF'de standart — şebeke reaktörü gerekmez
IE2 · ~%99 Verim
V/f ECO ile pompa/fanda ek enerji tasarrufu
BOP-2 / IOP-2 Panel
Opsiyonel operatör paneli ile kolay devreye alma
Filtresiz (UF1) vs Filtreli (AF1) — Hangisini Seçmeli?
6SL3210-1KE31-7UF1 ile 6SL3210-1KE31-7AF1 Karşılaştırması
| ÖZELLİK | ...-7UF1 (Bu Ürün) | ...-7AF1 |
| EMC Filtresi | Filtresiz (unfiltered) | Entegre Class A filtre |
| Güç (LO / HO) | 90 kW / 75 kW | 90 kW / 75 kW |
| Çıkış Akımı | 164 A (LO) / 136 A (HO) | 164 A (LO) / 136 A (HO) |
| Haberleşme | PROFINET + EtherNet/IP | PROFINET + EtherNet/IP |
| Gövde | FSF | FSF |
| Tipik Kullanım | IT şebeke, harici filtreli tesis veya EMC zorunluluğu olmayan uygulama | Class A EMC gereken standart TN şebeke |
SINAMICS G120C — 400 V Sınıfı Yüksek Güç Modelleri (PROFINET / Filtresiz)
Yakın Güç Kademeleri — Doğru Modeli Seçin
| SİPARİŞ KODU | GÜÇ (LO / HO) | GÖVDE |
| 6SL3210-1KE28-4UF1 | 45 / 37 kW | FSE |
| 6SL3210-1KE31-1UF1 | 55 / 45 kW | FSF |
| 6SL3210-1KE31-4UF1 | 75 / 55 kW | FSF |
| 6SL3210-1KE31-7UF1 ✓ (bu ürün) | 90 / 75 kW | FSF |
| 6SL3210-1KE32-1UF1 | 110 / 90 kW | FSF |
| 6SL3210-1KE32-4UF1 | 132 / 110 kW | FSF |
Öne Çıkan Özellikler : 6'lı Özet
90 kW Güç
164 ALO 90 kW / HO 75 kW — yüksek güç tahrikler
Aşırı Yük
%150 / 3 sHO modunda %200 / 3 s · maks. 272 A
Entegre Fieldbus
PROFINETEtherNet/IP dahil — ek kart gerekmez
Safe Torque Off
STOStandart entegre güvenlik fonksiyonu
DC Bara Reaktörü
EntegreHarici şebeke reaktörü gerekmez
Verim
IE2 · ~%99Güç kaybı 1,55 kW · 68 dB sessiz çalışma
Tipik Uygulama Alanları
Büyük Pompa İstasyonuİçme suyu, atık su, terfi ve sirkülasyon pompaları
Endüstriyel FanAspirasyon, baca, HVAC ve soğutma kulesi fanları
KompresörVidalı kompresör ve basınç kontrollü hava sistemleri
Kırıcı / DeğirmenMaden, çimento, agrega — ağır kalkışlı tahrikler
Ağır KonveyörBant konveyör, elevatör, taşıma hatları
RetrofitEski MICROMASTER / yıpranmış sürücü yenilemeleri
Teknik Notlar (Siemens resmi ürün datasheet + Siemens G120C broşürü): Ürün kodu: 6SL3210-1KE31-7UF1 (filtreli eşdeğeri: 6SL3210-1KE31-7AF1). Seri: SINAMICS G120C. Güç: 90,00 kW (LO) / 75,00 kW (HO) @ 400 V IEC; 100 hp (LO) / 75 hp (HO) @ 480 V NEC. Çıkış akımı: 164 A (LO) · 136 A (HO) · maks. 272 A. Giriş akımı: 156 A (LO) · 144 A (HO). Aşırı yük: LO — %150 IL / 3 s + %110 IL / 57 s (300 s çevrim); HO — %200 IH / 3 s + %150 IH / 57 s. Giriş: 3AC 380-480 V +%10/-%20, 47-63 Hz. Güç faktörü λ: 0,90…0,95. cos φ: 0,99. Verim η: 0,99. Güç kaybı: 1,55 kW. Filtre: Filtresiz. Anahtarlama frekansı: 2 kHz. Çıkış frekansı: 0-550 Hz (vektör) / 0-240 Hz (V/f). Kontrol: V/f lineer/kare/parametrik, V/f ECO, FCC, sensörsüz vektör, enkodersiz tork kontrolü (enkoderli vektör/tork kontrolü yok). G/Ç: 6 DI, 1 fail-safe DI, 2 DO (DC 30 V / 0,5 A), 1 AI (diferansiyel, 10 bit), 1 AO (izolesiz), PTC/KTY/Thermo-Click girişi (±5°C). Haberleşme: PROFINET / EtherNet/IP. Soğutma: Entegre fanlı hava soğutma, 0,153 m³/s. Ses: 68 dB (1 m). Ortam: Çalışma -20…+40°C, taşıma -40…+70°C (depolama değeri datasheet sürümüne göre -40…+70°C veya -25…+55°C olarak verilir), %95 RH yoğuşmasız, 1000 m rakım. Gövde: FSF — 708 × 305 × 357 mm, 57,5 kg. Koruma: IP20 / UL open type. Terminal: Şebeke/motor/PE vidalı terminal 35-120 mm² (AWG 2 … 4/0), sinyal 0,15-1,5 mm². Motor kablosu: maks. 300 m ekranlı / 450 m ekransız. Verim sınıfı: EN 50598-2'ye göre IE2. Standart/onaylar: CE, UL, cUL, RCM (C-Tick); EMC ve Alçak Gerilim direktifleri.
6SL3210-1KE31-7UF1 Seçim ve Kullanım İpuçları: (1) LO / HO ayrımı: Pompa, fan, kompresör gibi kare momentli yüklerde LO (90 kW / 164 A); kırıcı, değirmen, ağır konveyör gibi sabit momentli ve zor kalkışlı yüklerde HO (75 kW / 136 A) değerini esas alın. (2) Akım üzerinden seçim: Motor etiket akımı ilgili moddaki sürücü akımını aşmamalıdır — seçimi kW değil, akım belirler. (3) EMC: Bu model filtresizdir; standart TN şebekede EMC uygunluğu gerekiyorsa harici Class A/B filtre planlayın veya filtreli 7AF1 versiyonunu tercih edin. (4) Şebeke reaktörü: FSD-FSF gövdelerde DC bara reaktörü entegredir; ayrıca şebeke reaktörü gerekmez. (5) Kablo ve koruma: 164 A çıkış — terminal aralığı 35-120 mm²; kesit, sigorta ve şalter seçimini yönetmeliğe ve yerel şebeke şartlarına göre yapın. (6) Pano havalandırması: 0,153 m³/s hava debisi ve ~1,55 kW ısı kaybı vardır — pano iklimlendirmesini bu ısı yüküne göre boyutlandırın. (7) Ağırlık ve montaj: 57,5 kg — kaldırma ekipmanı ve montaj plakası mukavemeti planlanmalıdır. (8) Motor kablosu: Ekranlı 300 m / ekransız 450 m sınırı; uzun kablolarda çıkış reaktörü veya dv/dt filtresi değerlendirin. (9) Devreye alma: BOP-2 / IOP-2 paneli veya Startdrive (TIA Portal) ile parametreleyin; vektör kontrolde motor tanıma adımını mutlaka çalıştırın. (10) Harici 24 V: Siemens ürün tanımında "external 24 V" ibaresi yer alır — proje planlamasında kontrol elektroniği için harici 24 VDC besleme ihtiyacını datasheet üzerinden teyit edin.
Önemli Güvenlik ve Kullanım Uyarıları: (1) Kalifiye montaj: Kurulum, devreye alma ve bakım yalnızca yetkili elektrik personeli tarafından yapılmalıdır. (2) DC bara enerjisi: Şebeke kesildikten sonra DC bara kondansatörleri bir süre yüklü kalır — üretici talimatındaki bekleme süresine uyulmadan terminallere kesinlikle dokunulmamalıdır. Bu güç sınıfında saklı enerji yüksektir. (3) Topraklama: PE bağlantısı ve motor kablo ekranı kurallara uygun sonlandırılmalıdır. (4) Filtresiz versiyon: Harici filtre olmadan yapılan kurulumlarda EMC uyumluluğu tesis sorumluluğundadır. (5) Akım sınırı: 164 A nominal / 272 A maksimum çıkış akımı aşılmamalıdır. (6) Ortam: Çalışma sıcaklığı +40°C üzerinde ve 1000 m rakım üzerinde derating gerekir. (7) Havalandırma: Hava giriş/çıkışları kapatılmamalı, 0,153 m³/s hava debisi ve pano ısı atımı sağlanmalıdır. (8) Ağırlık: 57,5 kg — taşıma ve montajda uygun kaldırma yöntemi kullanılmalıdır. (9) Güvenlik fonksiyonu: STO kullanımı, makinenin risk değerlendirmesi ve güvenlik zinciri doğrulaması ile birlikte planlanmalıdır. (10) IP20: Cihaz UL open type / IP20'dir — mutlaka uygun bir pano içine monte edilmelidir.
✔ Siemens 6SL3210-1KE31-7UF1 — SINAMICS G120C Kompakt AC Motor Hız Kontrol Cihazı | ✔ Seri: SINAMICS G120C — güç + kontrol tek gövdede | ✔ Güç: 90 kW (LO) / 75 kW (HO) · 100 hp / 75 hp | ✔ Çıkış: 164 A (LO) · 136 A (HO) · maks. 272 A | ✔ Giriş akımı: 156 A (LO) · 144 A (HO) | ✔ ★ Aşırı yük: %150 / 3 s (LO) — %200 / 3 s (HO) | ✔ ★ Giriş: 3AC 380-480 V +%10/-%20 · 47-63 Hz | ✔ ★ Filtre: Filtresiz (unfiltered) | ✔ ★ Haberleşme: Entegre PROFINET + EtherNet/IP | ✔ ★ Güvenlik: Entegre Safe Torque Off (STO) | ✔ G/Ç: 6 DI · 1 fail-safe DI · 2 DO · 1 AI · 1 AO · PTC/KTY | ✔ Kontrol: Sensörsüz vektör · V/f lineer/kare · FCC · V/f ECO | ✔ Çıkış frekansı: 0-550 Hz (vektör) | ✔ ★ Entegre DC bara reaktörü — şebeke reaktörü gerekmez | ✔ Verim: ~%99 · IE2 · güç kaybı 1,55 kW · 68 dB | ✔ Gövde: FSF — 708 × 305 × 357 mm · 57,5 kg | ✔ Koruma: IP20 / UL open type · vidalı terminal 35-120 mm² | ✔ Onaylar: CE · UL · cUL · RCM | ✔ Uygulama: Büyük pompa, fan, kompresör, kırıcı, değirmen, ağır konveyör | ✔ Üretici: Siemens — orijinal ürün.
Teknik Özellikler :
| Genel Bilgiler | |
| Ürün Kodu | 6SL3210-1KE31-7UF1 |
| Filtreli Eşdeğeri | 6SL3210-1KE31-7AF1 |
| Ürün Serisi | SINAMICS G120C |
| Ürün Tipi | Kompakt AC motor hız kontrol cihazı (frekans konvertörü) |
| Üretici | Siemens |
| Güç ve Çıkış | |
| Anma Gücü (LO, 400 V) | 90,00 kW |
| Anma Gücü (HO, 400 V) | 75,00 kW |
| Anma Gücü (NEC 480 V) | 100 hp (LO) / 75 hp (HO) |
| Çıkış Akımı (LO) | 164 A |
| Çıkış Akımı (HO) | 136 A |
| Maksimum Çıkış Akımı | 272 A |
| Aşırı Yük (LO) | %150 / 3 s + %110 / 57 s (300 s çevrim) |
| Aşırı Yük (HO) | %200 / 3 s + %150 / 57 s (300 s çevrim) |
| Çıkış Frekansı | 0-550 Hz (vektör) / 0-240 Hz (V/f) |
| Anahtarlama Frekansı | 2 kHz (nominal) |
| Giriş | |
| Şebeke Gerilimi | 3AC 380-480 V (+%10 / -%20) |
| Şebeke Frekansı | 47-63 Hz |
| Giriş Akımı (LO / HO) | 156 A / 144 A |
| Faz Sayısı | 3 AC |
| Güç Faktörü λ | 0,90 … 0,95 |
| cos φ | 0,99 |
| EMC Filtresi | Filtresiz (unfiltered) |
| Kontrol, Haberleşme ve G/Ç | |
| Kontrol Modları | Sensörsüz vektör · enkodersiz tork · V/f lineer/kare/parametrik · FCC · V/f ECO |
| Haberleşme | PROFINET / EtherNet/IP (entegre) |
| Güvenlik Fonksiyonu | Safe Torque Off (STO) — entegre |
| Dijital Giriş | 6 adet + 1 fail-safe DI |
| Dijital Çıkış | 2 adet (DC 30 V / 0,5 A) |
| Analog Giriş | 1 adet (diferansiyel, 10 bit) |
| Analog Çıkış | 1 adet (izolesiz) |
| Motor Sıcaklık Girişi | PTC / KTY / Thermo-Click (±5°C) |
| Fiziksel ve Çevre | |
| Gövde Boyu | FSF |
| Ölçüler (Y × G × D) | 708 × 305 × 357 mm |
| Ağırlık | 57,5 kg |
| Soğutma | Entegre fanlı hava soğutma (0,153 m³/s) |
| Güç Kaybı | ~1,55 kW |
| Verim η | 0,99 — EN 50598-2'ye göre IE2 |
| Ses Basıncı (1 m) | 68 dB |
| Çalışma Sıcaklığı | -20 … +40°C (üzeri derating) |
| Taşıma Sıcaklığı | -40 … +70°C |
| Bağıl Nem | Maks. %95 RH (yoğuşmasız) |
| Kurulum Rakımı | 1000 m (üzeri derating) |
| Bağlantı (şebeke/motor/PE) | Vidalı terminal — 35…120 mm² |
| Sinyal Kablosu | 0,15…1,50 mm² (AWG 24-16) |
| Motor Kablo Uzunluğu | Maks. 300 m ekranlı / 450 m ekransız |
| Koruma Sınıfı | IP20 / UL open type |
| Onaylar ve Aksesuar | |
| Onaylar | CE · UL · cUL · RCM (C-Tick) |
| Direktifler | EMC Direktifi · Alçak Gerilim Direktifi |
| Aksesuar | BOP-2 / IOP-2 operatör paneli · harici Class A/B EMC filtresi · çıkış reaktörü · fren ünitesi/direnci · yedek fan |
| Yazılım | STARTER · Startdrive (TIA Portal) |
Sık Sorulan Sorular
Bu sürücü 90 kW mı yoksa 75 kW mı? LO ve HO ne demek?
İkisi de doğrudur — fark yük tipine göre tanımlanan iki farklı çalışma modudur. LO (Low Overload — düşük aşırı yük): 90 kW, 164 A. Aşırı yük kapasitesi %150 nominal akım 3 saniye, ardından %110 / 57 saniye (300 s çevrim). Uygun yükler: pompa, fan, kompresör gibi kare momentli, kalkışta yüksek moment istemeyen yükler. HO (High Overload — yüksek aşırı yük): 75 kW, 136 A. Aşırı yük kapasitesi %200 / 3 saniye, ardından %150 / 57 saniye — maksimum çıkış akımı 272 A'e kadar çıkabilir. Uygun yükler: kırıcı, değirmen, ağır konveyör, karıştırıcı, vinç gibi sabit momentli ve zor kalkışlı yükler. Pratik seçim: 90 kW bir pompa veya fan motoru sürüyorsanız bu model doğrudur (LO). 90 kW bir kırıcı veya ağır konveyör sürecekseniz, HO değeri 75 kW olduğu için bir üst modele (6SL3210-1KE32-1UF1 — 110 kW LO / 90 kW HO) çıkmanız gerekir. Altın kural: Seçimi kW üzerinden değil, motor etiket akımı ile sürücünün ilgili moddaki akımı karşılaştırarak yapın. Ariproses olarak yük tipinize göre doğru modeli belirlemenizde destek veriyoruz.
"Filtresiz" (UF1) ne anlama geliyor? Harici EMC filtresi almam gerekir mi?
Sipariş kodundaki "U" harfi, sürücünün entegre EMC (RFI) filtresi olmadan geldiğini gösterir. "A" versiyonu (6SL3210-1KE31-7AF1) ise entegre Class A filtre ile gelir. Filtre ne işe yarar: Sürücünün anahtarlamadan doğan yüksek frekanslı girişimini (iletilen emisyon) şebekeye yayılmadan bastırır — aynı tesisteki hassas cihazlar etkilenmez ve EMC standartlarına uygunluk sağlanır. 90 kW gibi yüksek güçte emisyon seviyesi de yüksektir, bu nedenle konu daha kritiktir. Filtresiz versiyon ne zaman tercih edilir: (1) IT (topraklanmamış) şebekelerde — bu tip şebekelerde entegre filtre genellikle uygun değildir veya devre dışı bırakılmalıdır. (2) Harici filtre kullanılacaksa — proje gereği ayrı Class A/B filtre planlanmışsa. (3) Kaçak akım hassasiyeti varsa — filtre toprak kaçak akımını artırır. (4) EMC zorunluluğu bulunmayan uygulamalarda maliyet avantajı için. Ne yapmalısınız: Standart topraklamalı (TN) sanayi tesisinde CE/EMC uyumluluğu gerekiyorsa, ya harici Class A veya Class B filtre planlayın ya da doğrudan filtreli 7AF1 versiyonunu tercih edin. Ariproses olarak hem filtreli/filtresiz versiyonları hem de uygun harici filtreleri temin ediyoruz.
Şebeke reaktörü (line reactor) takmam gerekir mi?
Hayır — bu güç sınıfında gerekmez. SINAMICS G120C'de FSD'den FSF'ye kadar olan gövdelerde (yaklaşık 22 kW - 132 kW) DC bara reaktörü cihazın içine entegre edilmiştir; bu ürün FSF gövdedir, dolayısıyla harici şebeke reaktörü ihtiyacı yoktur. Reaktör ne işe yarar: (1) Harmonik azaltma: Sürücünün şebekeden çektiği akımı yumuşatarak akım harmoniklerini düşürür. (2) Bileşen ömrü: Doğrultucu ve DC bara kondansatörleri üzerindeki termal yükü azaltır — cihaz ömrü uzar. (3) Şebeke koruması: Şebeke tarafındaki gerilim çukurlarının ve geçici olayların etkisini hafifletir. Yine de dikkat edilecek durumlar: (a) Zayıf veya çok güçlü şebeke: Kısa devre gücü çok yüksek (düşük empedanslı) bir trafo bağlantısında ek önlem gerekebilir — bu durumda Siemens kılavuzundaki şebeke şartlarını kontrol edin. (b) Harmonik limitleri: Tesis genelinde sıkı harmonik sınırı (örn. IEEE 519 veya şebeke işletmecisi şartı) varsa, aktif harmonik filtre veya çok darbeli çözüm ayrıca değerlendirilmelidir. (c) Çıkış tarafı: Uzun motor kablolarında (150 m üzeri) şebeke reaktöründen bağımsız olarak çıkış reaktörü veya dv/dt filtresi gerekebilir. Ariproses olarak şebeke ve harmonik analizinize göre doğru aksesuar setini öneriyoruz.
57,5 kg ve 708 mm yükseklik — pano planlamasında nelere dikkat etmeliyim?
FSF gövde, G120C ailesinin en büyük gövdesidir; pano tasarımını buna göre planlamak gerekir. (1) Ölçü: 708 × 305 × 357 mm (Y×G×D) — 400 mm derinlikli standart panolara sığar ancak kablo kanalı ve terminal payını hesaba katın. (2) Ağırlık: 57,5 kg — montaj plakası ve pano iskeleti bu yükü taşıyacak mukavemette olmalı, montaj sırasında kaldırma ekipmanı veya iki kişi gerekir. Sürücüyü mümkün olduğunca pano orta-alt bölgesine yerleştirmek ağırlık merkezi açısından daha güvenlidir. (3) Isı yükü: Yaklaşık 1,55 kW güç kaybı ısıya dönüşür — pano iklimlendirmesi (fan, ısı değiştirici veya klima) bu değere göre boyutlandırılmalıdır. Tek başına doğal havalandırma çoğu durumda yetmez. (4) Hava debisi: Cihaz 0,153 m³/s soğutma havasına ihtiyaç duyar; alt girişten üst çıkışa serbest hava yolu bırakın, üretici kılavuzundaki üst/alt boşluk değerlerine uyun. (5) Kablo: 35-120 mm² kesitte kablo kullanılır — bu kesitteki kabloların bükülme yarıçapı büyüktür, terminal önünde yeterli manevra alanı bırakın. (6) Sıcaklık: Pano içi sıcaklık +40°C'yi geçecekse derating uygulanmalıdır. (7) Bakım: Fanlar sarf parçadır; erişilebilir bir konum planlayın ve periyodik bakım öngörün. Ariproses olarak pano yerleşimi ve iklimlendirme boyutlandırmasında destek veriyoruz.
Ürün orijinal Siemens mi? Garanti ve tedarik nasıl?
Evet, %100 orijinal Siemens ürünüdür. Siemens, dünyanın önde gelen endüstriyel otomasyon ve tahrik teknolojisi üreticilerindendir — SIMATIC PLC, HMI, SINAMICS sürücü, SIRIUS şalt ve daha pek çok ürün grubuna sahiptir. Garanti: Siemens standart üretici garantisi. Tedarik: (1) Stok: 90 kW yüksek güç kademesi olduğundan stok durumu değişkendir — güncel durum için lütfen bizimle iletişime geçin. (2) Stokta yoksa: Siemens Türkiye / yetkili distribütör kanalından tedarik. (3) Toplu ve proje siparişi: Miktar bazlı özel fiyatlandırma ve teslim planı. (4) Alternatif versiyon: Filtreli (7AF1), USS/Modbus (7UB1) veya PROFIBUS (7UP1) versiyonları da temin edilebilir. Ariproses hizmetleri: Sürücü boyutlandırma (motor akımı + yük tipine göre doğru model), SINAMICS G120C tüm güç kademeleri (0,55-132 kW), SINAMICS G120X / G150 / V20 alternatifleri, aksesuar temini (BOP-2 / IOP-2 panel, EMC filtresi, çıkış reaktörü, fren ünitesi, yedek fan), pano tasarımı, iklimlendirme boyutlandırma ve devreye alma desteği, komple Siemens otomasyon çözümü (SIMATIC PLC + HMI + sürücü + şalt malzeme). İlgili G120C modelleri: 6SL3210-1KE31-4UF1 (75 kW), 6SL3210-1KE31-7UF1 (90 kW — bu ürün), 6SL3210-1KE32-1UF1 (110 kW), 6SL3210-1KE32-4UF1 (132 kW). Komple çözüm örneği: 6SL3210-1KE31-7UF1 + harici Class A EMC filtresi + IOP-2 panel + uygun kompakt güç şalteri ve pano klimatizasyonu — devreye alınmaya hazır 90 kW tahrik çözümü. Detaylı bilgi, güncel fiyat ve teklif için +90 532 224 04 33 veya info@ariproses.com.
