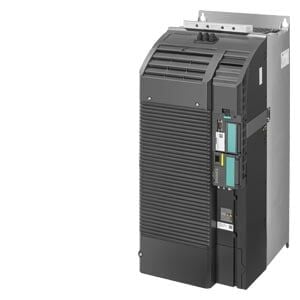

SIEMENS 6SL3210-1KE31-4UF1 | SINAMICS G120C 75kW Sürücü
Siemens Orijinal hızlı Stok 75 kW · 136 A PROFINET + EtherNet/IP Entegre STO
Siemens 6SL3210-1KE31-4UF1 SINAMICS G120C Serisi Kompakt AC Motor Hız Kontrol Cihazı (Frekans Konvertörü / Invertör / Sürücü) — 75 kW Düşük Aşırı Yük (LO) ve 55 kW Yüksek Aşırı Yük (HO) Anma Gücü, 3AC 380-480 V (+%10/-%20) 47-63 Hz Şebeke Girişi, 136 A Nominal Çıkış Akımı (HO'da 103 A) ve 206 A Maksimum Çıkış Akımı, %150 / 3 s Aşırı Yük Kapasitesi, Filtresiz (Unfiltered) Versiyon, Entegre PROFINET ve EtherNet/IP Haberleşme, Entegre Safe Torque Off (STO) Güvenlik Fonksiyonu, 6 Dijital Giriş / 2 Dijital Çıkış / 1 Analog Giriş / 1 Analog Çıkış, PTC-KTY Motor Termistör Girişi, Sensörsüz Vektör Kontrol ve V/f (Lineer, Kare, FCC, ECO) Kontrol Modları, 0-550 Hz Çıkış Frekansı, Entegre DC Bara Reaktörü (Harici Şebeke Reaktörü Gerekmez), IE2 Verim Sınıfı, Fan Soğutmalı FSF Gövde (708 × 305 × 357 mm, 57,5 kg), 35-120 mm² Vidalı Terminal, IP20 / UL Open Type Koruma — Büyük Pompa İstasyonu, Endüstriyel Fan, Kompresör, Ağır Konveyör, Kırıcı ve Değirmen Uygulamaları için Yüksek Güçlü Endüstriyel AC Sürücü
Siemens · SINAMICS G120C Serisi (Kompakt Tek Gövde AC Sürücü) · ★ Yüksek güç segmenti · FSF gövdenin giriş kademesi · Ürün Kodu: 6SL3210-1KE31-4UF1 · Güç: 75 kW (LO) / 55 kW (HO) · NEC: 75 hp (LO) · Çıkış akımı: 136 A (LO) / 103 A (HO) · maks. 206 A · ★ Aşırı yük: %150 / 3 s (LO) — %200 / 3 s (HO) · ★ Giriş: 3AC 380-480 V +%10/-%20, 47-63 Hz · ★ Filtre: Filtresiz (unfiltered) — harici EMC filtresi ile kullanılabilir · ★ Haberleşme: Entegre PROFINET + EtherNet/IP · ★ Güvenlik: Entegre Safe Torque Off (STO) · G/Ç: 6 DI · 2 DO · 1 AI · 1 AO · 1 fail-safe DI · PTC/KTY girişi · Kontrol: Sensörsüz vektör · V/f lineer/kare/parametrik · FCC · V/f ECO · Çıkış frekansı: 0-550 Hz (V/f) / 0-240 Hz (vektör) · Verim: IE2 · cos φ 0,99 · λ 0,90-0,95 · Soğutma: Entegre fanlı hava soğutma · ★ Entegre DC bara reaktörü · ★ Fren direnci bağlantısı (DC bara) · Gövde: FSF — 708 × 305 × 357 mm · 57,5 kg · Koruma: IP20 / UL open type · Bağlantı: Vidalı terminal 35-120 mm² · Motor kablosu: maks. 300 m ekranlı / 450 m ekransız · Orijinal Siemens
6SL3210-1KE31-4UF1 75 kW · 136 A 3AC 380-480V PROFINET / EtherNet-IP STO · 6DI/2DO/1AI/1AO Filtresiz · FSF · IP20
75 kW
LO · 55 kW HO
136 A
maks. 206 A
FSF
57,5 kg
Bu Siemens sürücü son 24 saatte 21 pano üreticisi, tesis mühendisi ve sistem entegratörü tarafından incelendi — Stok ve fiyat için +90 532 224 04 33
Ürün Hakkında
Kısa Açıklama: Siemens 6SL3210-1KE31-4UF1, Siemens'in SINAMICS G120C serisi kompakt AC motor hız kontrol cihazıdır (frekans konvertörü / invertör). Güç: 75 kW (Low Overload) / 55 kW (High Overload) @ 400 V; NEC 480 V: 75 hp (LO). Çıkış akımı: 136 A (LO) · 103 A (HO) · maksimum 206 A. ★ Aşırı yük: LO'da %150 nominal akım 3 s, ardından %110 / 57 s (300 s çevrim); HO'da %200 / 3 s, ardından %150 / 57 s. ★ Giriş: 3AC 380-480 V (+%10/-%20), 47-63 Hz. Güç faktörü λ: 0,90…0,95, cos φ: 0,99. ★ Filtre: Filtresiz (unfiltered) versiyon — EMC gereksinimi olan tesislerde harici Class A/B filtre ile kullanılır. ★ Haberleşme: Entegre PROFINET ve EtherNet/IP (kod sonundaki "F"). ★ Güvenlik: Entegre Safe Torque Off (STO). G/Ç: 6 dijital giriş, 1 fail-safe dijital giriş, 2 dijital çıkış (DC 30 V / 0,5 A), 1 analog giriş (diferansiyel, 10 bit), 1 analog çıkış (izolesiz), PTC/KTY/Thermo-Click motor sıcaklık girişi (±5°C). Kontrol modları: Sensörsüz vektör kontrol, enkodersiz tork kontrolü, V/f lineer / kare / parametrik, FCC (akı akımı kontrollü V/f), V/f ECO. Enkoderli vektör ve enkoderli tork kontrolü desteklenmez. Çıkış frekansı: 0-550 Hz (V/f) / 0-240 Hz (vektör). Verim: EN 50598-2'ye göre IE2 verim sınıfı. Soğutma: Entegre fanlı hava soğutma. ★ Entegre DC bara reaktörü: FSD-FSF gövdelerde standarttır — ayrıca harici şebeke reaktörü gerekmez. ★ Fren direnci: DC bara üzerinden fren direnci bağlantısı mevcuttur. ★ Gövde: FSF — 708 × 305 × 357 mm (Y×G×D), 57,5 kg. Koruma: IP20 / UL open type. Bağlantı: Şebeke / motor / PE vidalı terminal, 35-120 mm²; sinyal 0,15-1,5 mm². ★ Motor kablosu: maks. 300 m ekranlı, 450 m ekransız — serinin en geniş kablo sınırlarından biri. Ortam: Çalışma -20…+40°C (üzeri derating), taşıma -40…+70°C, maks. %95 bağıl nem (yoğuşmasız), 1000 m rakım. Onaylar: UL, cUL, CE, RCM (C-Tick). Uygulama: Büyük pompa istasyonu, endüstriyel fan, kompresör, ağır konveyör, kırıcı, değirmen ve genel makine tahriki. Orijinal Siemens.
75 kW, büyük pompa istasyonları, endüstriyel fan ve aspirasyon sistemleri, vidalı kompresörler ve ağır proses makinelerinin güç kademesidir. Siemens 6SL3210-1KE31-4UF1, bu seviye için 75 kW (LO) / 55 kW (HO) SINAMICS G120C AC sürücüdür. Öne çıkan özellikleri: entegre DC bara reaktörü (harici şebeke reaktörü gerekmez), entegre PROFINET + EtherNet/IP (ek haberleşme kartı gerekmez), entegre Safe Torque Off (STO), fren direnci bağlantısı ve IE2 verim sınıfı. FSF gövdenin ilk kademesi olduğu için 90, 110 ve 132 kW modelleriyle aynı fiziksel gövdeyi paylaşır — yani ileride güç artırımı düşünüyorsanız pano yerleşiminiz aynı kalabilir. Bu model filtresizdir (unfiltered) — EMC gereksinimi olan tesislerde harici filtre ile birlikte planlanmalıdır.
Ürün Kodu Çözümleme — 6SL3210-1KE31-4UF1
Ürün Kodunun Anlamı
6SL3210
SINAMICS G120C
1KE
400V sınıfı
31-4
Akım kademesi
U
Filtresiz
F
PROFINET / EtherNet-IP
U = filtresiz (unfiltered) · A = entegre Class A filtreli · F = PROFINET + EtherNet/IP · Filtreli eşdeğeri: 6SL3210-1KE31-4AF1 · USS/Modbus versiyonu: 6SL3210-1KE31-4UB1
Ana Teknik Spesifikasyonlar
Güç
75 kW
LO · HO'da
55 kW
Çıkış Akımı
136 A
HO 103 A
maks. 206 A
Giriş
380-480V
3AC · 47-63
Hz
Gövde
FSF
708×305×357
mm · 57,5 kg
Fiziksel Yapı — FSF Gövde
FSF Gövde — Serinin En Büyük Gövdesi
- Ölçü (Y×G×D)708×305×357 mm
- Ağırlık57,5 kg
- DC ReaktörEntegre
- Terminal35-120 mm²
- Motor kablosu300 m ekranlı
- KorumaIP20 / UL open
★ FSF Gövdenin İlk Kademesi — Güç Artırımına Açık Yerleşim
90, 110 ve 132 kW ile Aynı Fiziksel Gövde
75 kW, SINAMICS G120C ailesinde FSF gövdenin en küçük güç kademesidir. Üstündeki 90 kW, 110 kW ve 132 kW modelleri de aynı FSF gövdeyi kullanır: aynı 708 × 305 × 357 mm ölçü, aynı 35-120 mm² terminal aralığı ve aynı montaj düzeni. Pratik anlamı: (1) Geleceğe açık pano: Bu model için tasarladığınız pano yerleşimi, ileride 90 veya 110 kW'a çıkmanız gerekirse büyük ölçüde geçerliliğini korur — montaj delikleri ve boşluk mesafeleri değişmez. Yalnızca kablo kesiti, koruma elemanları ve ısı yükü hesabı güncellenir. (2) Yedek parça ortaklığı: Aynı gövdeyi kullanan modellerde fan ve aksesuar ortaklığı olur — çok sürücülü tesislerde stok yönetimi kolaylaşır. (3) Motor kablosu marjı: FSF gövdede izin verilen kablo boyu 300 m ekranlı / 450 m ekransız'dır; küçük gövdelerdeki 50 m sınırına kıyasla çok geniş bir hareket alanı sağlar — motor uzaktaki bir pompa istasyonunda olabilir. ★ Dikkat — alt kademeden geçiş: Bir alt model olan 55 kW FSE gövdedir (551 × 275 × 237 mm). FSF'ye geçişte özellikle derinlik 237 mm'den 357 mm'ye çıkar — standart derinlikli panolarda bu belirleyici bir kısıttır ve pano seçimini baştan etkiler.
★ Entegre PROFINET + EtherNet/IP — Ek Kart Gerekmez
Haberleşmeye Hazır — Doğrudan PLC'ye Bağlanır
Kod sonundaki "F" harfi, sürücünün entegre PROFINET ve EtherNet/IP arayüzüne sahip olduğunu gösterir. Avantajları: (1) Ek modül yok: Ayrı haberleşme kartı satın alıp takmanıza gerek kalmaz. (2) TIA Portal entegrasyonu: SIMATIC S7-1200/1500 PLC'lerle Startdrive üzerinden hızlı konfigürasyon, standart telegramlar. (3) İzleme ve teşhis: Hız, akım, tork, güç ve arıza kodları şebeke üzerinden okunabilir — 75 kW gibi sürekli çalışan kritik bir tahrikte enerji izleme ve kestirimci bakım için değerli. (4) İki port: Hat (line) topolojisinde sürücüler arka arkaya bağlanarak kablolama sadeleşir. (5) EtherNet/IP: Rockwell/Allen-Bradley tabanlı sistemlerde de aynı donanım kullanılabilir. Not: USS/Modbus RTU için 6SL3210-1KE31-4UB1, filtreli versiyon için 6SL3210-1KE31-4AF1 kodları mevcuttur.
★ Entegre Safe Torque Off (STO) — Makine Güvenliği
Ek Donanım Olmadan Temel Güvenlik Fonksiyonu
SINAMICS G120C'de Safe Torque Off (STO) standart olarak entegredir. STO nedir: Güvenlik talebi geldiğinde (acil stop, koruyucu kapak açılması vb.) sürücünün motora tork üretecek enerjiyi vermesini güvenli biçimde engelleyen fonksiyondur — motor serbest yavaşlar ve istem dışı yeniden çalışma engellenir. Avantajları: (1) Kontaktör tasarrufu: 136 A seviyesinde bir güvenlik kontaktörü hem pahalı hem hacimlidir; STO çoğu uygulamada bu ihtiyacı ortadan kaldırır. (2) Daha hızlı yeniden başlatma: Ana devre kesilmediği için sistem çabuk devreye alınır. (3) Daha az kablolama ve pano alanı. (4) Fail-safe giriş: Sürücüde güvenlik amaçlı fail-safe dijital giriş bulunur; güvenlik rölesi veya güvenlik PLC'si ile birlikte kullanılabilir. Not: Ulaşılan güvenlik seviyesi (SIL/PL) tüm güvenlik zincirinin tasarımına bağlıdır; risk analizi ve doğrulama yapılmalıdır.
Temel Özellikler ve Fonksiyonlar
6SL3210-1KE31-4UF1 Öne Çıkan Özellikleri
Vektör + V/f Kontrol
Sensörsüz vektör, V/f lineer/kare, FCC, V/f ECO
Zengin G/Ç
6 DI · 2 DO · 1 AI · 1 AO · 1 fail-safe DI
Motor Koruma Girişi
PTC / KTY / Thermo-Click termistör girişi
Entegre DC Reaktör
FSD-FSF'de standart — şebeke reaktörü gerekmez
300 m Motor Kablosu
Uzak motorlar için geniş kablo sınırı
IE2 Verim Sınıfı
V/f ECO ile pompa/fanda ek enerji tasarrufu
75 kW (1KE31-4) vs 55 kW (1KE31-1) — Gövde de Değişiyor
FSE → FSF Geçişi: Ne Değişiyor?
| ÖZELLİK | 1KE31-4UF1 (Bu Ürün) | 1KE31-1UF1 |
| Güç (LO) | 75 kW | 55 kW |
| Güç (HO) | 55 kW | 45 kW |
| Çıkış Akımı (LO / HO) | 136 A / 103 A | 103 A / 83 A |
| Maks. Çıkış Akımı | 206 A | 166 A |
| Gövde | FSF — 708×305×357 mm | FSE — 551×275×237 mm |
| ★ Derinlik | 357 mm | 237 mm |
| Terminal Kesiti | 35-120 mm² | 25-70 mm² |
| İdeal Kullanım | 75 kW pompa-fan · 55 kW konveyör/kırıcı | 55 kW pompa-fan · 45 kW konveyör |
SINAMICS G120C — 400 V Sınıfı Güç Modelleri (PROFINET / Filtresiz)
Yakın Güç Kademeleri ve Gövde Boyları
| SİPARİŞ KODU | GÜÇ (LO / HO) | GÖVDE |
| 6SL3210-1KE28-4UF1 | 45 / 37 kW | FSD |
| 6SL3210-1KE31-1UF1 | 55 / 45 kW | FSE |
| 6SL3210-1KE31-4UF1 ✓ (bu ürün) | 75 / 55 kW | FSF |
| 6SL3210-1KE31-7UF1 | 90 / 75 kW | FSF |
| 6SL3210-1KE32-1UF1 | 110 / 90 kW | FSF |
| 6SL3210-1KE32-4UF1 | 132 / 110 kW | FSF |
Öne Çıkan Özellikler — 6'lı Özet
75 kW Güç
136 ALO 75 kW / HO 55 kW — yüksek güç tahrikler
Aşırı Yük
%150 / 3 sHO modunda %200 / 3 s · maks. 206 A
DC Bara Reaktörü
EntegreHarici şebeke reaktörü gerekmez
Kablo Sınırı
300 mEkranlı kabloda geniş mesafe imkanı
Entegre Fieldbus
PROFINETEtherNet/IP dahil — ek kart gerekmez
Safe Torque Off
STOStandart entegre güvenlik fonksiyonu
Tipik Uygulama Alanları
Büyük Pompa İstasyonuİçme suyu, atık su, terfi ve sulama pompaları
Endüstriyel FanAspirasyon, baca, toz toplama, soğutma kulesi
KompresörVidalı kompresör ve basınç kontrollü hava sistemleri
Ağır KonveyörBant konveyör, elevatör, taşıma hatları
Kırıcı / DeğirmenMaden, çimento, agrega, granülatör
RetrofitEski sürücü ve yıpranmış tahrik yenilemeleri
Teknik Notlar (Siemens resmi ürün datasheet + Siemens D31.1 kataloğu): Ürün kodu: 6SL3210-1KE31-4UF1 (filtreli: 6SL3210-1KE31-4AF1 · USS/Modbus: -4UB1). Seri: SINAMICS G120C. Güç: 75,00 kW (LO) / 55,00 kW (HO) @ 400 V IEC; 75 hp (LO) @ 480 V NEC. Çıkış akımı: 136 A (LO) · 103 A (HO) · maks. 206 A. Aşırı yük: LO — %150 IL / 3 s + %110 IL / 57 s (300 s çevrim); HO — %200 IH / 3 s + %150 IH / 57 s. Giriş: 3AC 380-480 V +%10/-%20, 47-63 Hz. Güç faktörü λ: 0,90…0,95. cos φ: 0,99. Filtre: Filtresiz. Çıkış frekansı: 0-550 Hz (V/f) / 0-240 Hz (vektör). Kontrol: V/f lineer/kare/parametrik, V/f ECO, FCC, sensörsüz vektör, enkodersiz tork kontrolü (enkoderli vektör/tork kontrolü yok). G/Ç: 6 DI, 1 fail-safe DI, 2 DO (DC 30 V / 0,5 A), 1 AI (diferansiyel, 10 bit), 1 AO (izolesiz), PTC/KTY/Thermo-Click girişi (±5°C). Haberleşme: PROFINET / EtherNet/IP. Soğutma: Entegre fanlı hava soğutma. Güç kaybı: Siemens'in IEC 61800-9-2 kayıp tablosunda nominal noktada yaklaşık 1,5 kW mertebesindedir; pano ısı hesabı için güncel datasheet değeri esas alınmalıdır. Ortam: Çalışma -20…+40°C, taşıma -40…+70°C, %95 RH yoğuşmasız, 1000 m rakım. ★ Gövde: FSF — 708 × 305 × 357 mm, 57,50 kg net. Koruma: IP20 / UL open type. Terminal: Şebeke/motor/PE vidalı terminal 35-120 mm², sinyal 0,15-1,5 mm². Motor kablosu: maks. 300 m ekranlı / 450 m ekransız. DC bara: Fren direnci bağlantısı mevcut. ★ DC bara reaktörü: FSD-FSF gövdelerde entegre; harici şebeke reaktörü gerekmez. Verim sınıfı: EN 50598-2 / IEC 61800-9-2'ye göre IE2. Standart/onaylar: UL, cUL, CE, RCM (C-Tick); EMC ve Alçak Gerilim direktifleri. Not: Giriş akımı, ses seviyesi ve soğutma havası debisi gibi ayrıntılar için güncel Siemens datasheet'i esas alınmalıdır; FSF gövdedeki komşu modellerde bu değerler 0,153 m³/s ve 68 dB mertebesindedir.
6SL3210-1KE31-4UF1 Seçim ve Kullanım İpuçları: (1) LO / HO ayrımı: Pompa, fan, kompresör gibi kare momentli yüklerde LO (75 kW / 136 A); konveyör, kırıcı, değirmen gibi sabit momentli ve zor kalkışlı yüklerde HO (55 kW / 103 A) değerini esas alın. (2) 55 kW sabit momentli yük için doğru model: 55 kW'lık bir kırıcı veya ağır konveyör sürecekseniz, 55 kW etiketli modelin HO değeri 45 kW olduğu için bu modeli seçmelisiniz. (3) Akım üzerinden seçim: Tipik bir 75 kW / 400 V motorun etiket akımı 132-136 A civarındadır ve LO'da uygundur — marj dar olabilir, motor etiketini mutlaka kontrol edin. (4) ★ Pano derinliği: FSF gövdenin derinliği 357 mm'dir; 400 mm'lik standart panolarda kablo kanalı ve terminal payıyla birlikte sınırda kalabilir. Pano seçimini bu ölçüye göre baştan yapın. (5) Ağırlık: 57,5 kg — montaj plakası mukavemeti, kaldırma ekipmanı ve iki kişilik montaj planlanmalıdır; cihazı pano orta-alt bölgesine yerleştirmek ağırlık merkezi açısından daha güvenlidir. (6) Kablo ve koruma: Terminal aralığı 35-120 mm²; kesit, sigorta ve şalter seçimini giriş akımına ve yönetmeliğe göre yapın. (7) Motor kablosu avantajı: 300 m ekranlı sınırı sayesinde motor uzaktaki bir pompa istasyonunda olsa bile çoğu durumda ek reaktör gerekmez. (8) Şebeke reaktörü gerekmez: DC bara reaktörü entegredir. (9) Pano ısı yükü: Yaklaşık 1,5 kW mertebesindeki kayıp ve FSF gövdenin hava ihtiyacı için pano iklimlendirmesi (klima veya ısı değiştirici) planlanmalıdır. (10) EMC: Bu model filtresizdir; EMC uygunluğu gerekiyorsa harici Class A/B filtre planlayın veya filtreli 4AF1 versiyonunu tercih edin.
Önemli Güvenlik ve Kullanım Uyarıları: (1) Kalifiye montaj: Kurulum, devreye alma ve bakım yalnızca yetkili elektrik personeli tarafından yapılmalıdır. (2) DC bara enerjisi: Şebeke kesildikten sonra DC bara kondansatörleri bir süre yüklü kalır — üretici talimatındaki bekleme süresine uyulmadan terminallere kesinlikle dokunulmamalıdır. Bu güç sınıfında saklı enerji yüksektir. (3) Topraklama: PE bağlantısı ve motor kablo ekranı kurallara uygun sonlandırılmalıdır. (4) Filtresiz versiyon: Harici filtre olmadan yapılan kurulumlarda EMC uyumluluğu tesis sorumluluğundadır. (5) Akım sınırı: 136 A nominal / 206 A maksimum çıkış akımı aşılmamalıdır. (6) Terminal ve kablo: 35-120 mm² kesitteki kablolar uygun pabuç ve üretici tork değeri ile sıkılmalıdır — bu akım seviyesinde gevşek bağlantı ciddi ısınma ve yangın riski oluşturur. (7) Ağırlık: 57,5 kg — taşıma ve montajda uygun kaldırma yöntemi kullanılmalıdır. (8) Ortam: Çalışma sıcaklığı +40°C üzerinde ve 1000 m rakım üzerinde derating gerekir. (9) Havalandırma: Hava giriş/çıkışları kapatılmamalı, pano ısı atımı sağlanmalıdır; fanlar sarf parçadır, periyodik bakım planlanmalıdır. (10) IP20: Cihaz UL open type / IP20'dir — mutlaka uygun bir pano içine monte edilmelidir.
✔ Siemens 6SL3210-1KE31-4UF1 — SINAMICS G120C Kompakt AC Motor Hız Kontrol Cihazı | ✔ Seri: SINAMICS G120C — güç + kontrol tek gövdede | ✔ Güç: 75 kW (LO) / 55 kW (HO) · 75 hp (LO) | ✔ Çıkış: 136 A (LO) · 103 A (HO) · maks. 206 A | ✔ ★ Aşırı yük: %150 / 3 s (LO) — %200 / 3 s (HO) | ✔ ★ Giriş: 3AC 380-480 V +%10/-%20 · 47-63 Hz | ✔ ★ Filtre: Filtresiz (unfiltered) | ✔ ★ Haberleşme: Entegre PROFINET + EtherNet/IP | ✔ ★ Güvenlik: Entegre Safe Torque Off (STO) | ✔ ★ Entegre DC bara reaktörü — şebeke reaktörü gerekmez | ✔ G/Ç: 6 DI · 1 fail-safe DI · 2 DO · 1 AI · 1 AO · PTC/KTY | ✔ Kontrol: Sensörsüz vektör · V/f lineer/kare · FCC · V/f ECO | ✔ Çıkış frekansı: 0-550 Hz | ✔ Verim: IE2 · cos φ 0,99 · λ 0,90-0,95 | ✔ ★ Gövde: FSF — 708 × 305 × 357 mm · 57,5 kg | ✔ ★ Motor kablosu: maks. 300 m ekranlı / 450 m ekransız | ✔ Koruma: IP20 / UL open type · vidalı terminal 35-120 mm² | ✔ Onaylar: UL · cUL · CE · RCM | ✔ Uygulama: Büyük pompa, fan, kompresör, ağır konveyör, kırıcı, değirmen | ✔ Üretici: Siemens — orijinal ürün.
Teknik Özellikler :
| Genel Bilgiler | |
| Ürün Kodu | 6SL3210-1KE31-4UF1 |
| Filtreli Eşdeğeri | 6SL3210-1KE31-4AF1 |
| USS/Modbus Versiyonu | 6SL3210-1KE31-4UB1 |
| Ürün Serisi | SINAMICS G120C |
| Ürün Tipi | Kompakt AC motor hız kontrol cihazı (frekans konvertörü) |
| Üretici | Siemens |
| Güç ve Çıkış | |
| Anma Gücü (LO, 400 V) | 75,00 kW |
| Anma Gücü (HO, 400 V) | 55,00 kW |
| Anma Gücü (NEC 480 V, LO) | 75 hp |
| Çıkış Akımı (LO) | 136 A |
| Çıkış Akımı (HO) | 103 A |
| Maksimum Çıkış Akımı | 206 A |
| Aşırı Yük (LO) | %150 / 3 s + %110 / 57 s (300 s çevrim) |
| Aşırı Yük (HO) | %200 / 3 s + %150 / 57 s (300 s çevrim) |
| Çıkış Frekansı | 0-550 Hz (V/f) / 0-240 Hz (vektör) |
| Giriş | |
| Şebeke Gerilimi | 3AC 380-480 V (+%10 / -%20) |
| Şebeke Frekansı | 47-63 Hz |
| Faz Sayısı | 3 AC |
| Güç Faktörü λ | 0,90 … 0,95 |
| cos φ | 0,99 |
| EMC Filtresi | Filtresiz (unfiltered) |
| DC Bara Reaktörü | Entegre (FSD-FSF standart) |
| Kontrol, Haberleşme ve G/Ç | |
| Kontrol Modları | Sensörsüz vektör · enkodersiz tork · V/f lineer/kare/parametrik · FCC · V/f ECO |
| Haberleşme | PROFINET / EtherNet/IP (entegre, 2 port) |
| Güvenlik Fonksiyonu | Safe Torque Off (STO) — entegre |
| Dijital Giriş | 6 adet + 1 fail-safe DI |
| Dijital Çıkış | 2 adet (DC 30 V / 0,5 A) |
| Analog Giriş | 1 adet (diferansiyel, 10 bit) |
| Analog Çıkış | 1 adet (izolesiz) |
| Motor Sıcaklık Girişi | PTC / KTY / Thermo-Click (±5°C) |
| Fren Direnci | DC bara üzerinden bağlantı mevcut |
| Fiziksel ve Çevre | |
| Gövde Boyu | FSF |
| Ölçüler (Y × G × D) | 708 × 305 × 357 mm |
| Ağırlık | 57,50 kg |
| Soğutma | Entegre fanlı hava soğutma |
| Güç Kaybı | ~1,5 kW mertebesinde (datasheet ile teyit edin) |
| Verim Sınıfı | IEC 61800-9-2 / EN 50598-2'ye göre IE2 |
| Çalışma Sıcaklığı | -20 … +40°C (üzeri derating) |
| Taşıma Sıcaklığı | -40 … +70°C |
| Bağıl Nem | Maks. %95 RH (yoğuşmasız) |
| Kurulum Rakımı | 1000 m (üzeri derating) |
| Bağlantı (şebeke/motor/PE) | Vidalı terminal — 35…120 mm² |
| Sinyal Kablosu | 0,15…1,50 mm² |
| Motor Kablo Uzunluğu | Maks. 300 m ekranlı / 450 m ekransız |
| Koruma Sınıfı | IP20 / UL open type |
| Onaylar ve Aksesuar | |
| Onaylar | UL · cUL · CE · RCM (C-Tick) |
| Direktifler | EMC Direktifi · Alçak Gerilim Direktifi |
| Aksesuar | BOP-2 / IOP-2 operatör paneli · harici Class A/B EMC filtresi · fren ünitesi/direnci · çıkış reaktörü · yedek fan |
| Yazılım | STARTER · Startdrive (TIA Portal) |
Sık Sorulan Sorular
Bu sürücü 75 kW mı yoksa 55 kW mı? LO ve HO ne demek?
İkisi de doğrudur — fark yük tipine göre tanımlanan iki farklı çalışma modudur. LO (Low Overload — düşük aşırı yük): 75 kW, 136 A. Aşırı yük kapasitesi %150 nominal akım 3 saniye, ardından %110 / 57 saniye (300 s çevrim). Uygun yükler: pompa, fan, kompresör gibi kare momentli, kalkışta yüksek moment istemeyen yükler. HO (High Overload — yüksek aşırı yük): 55 kW, 103 A. Aşırı yük kapasitesi %200 / 3 saniye, ardından %150 / 57 saniye — maksimum çıkış akımı 206 A'e kadar çıkabilir. Uygun yükler: konveyör, kırıcı, değirmen, karıştırıcı gibi sabit momentli ve zor kalkışlı yükler. ★ Önemli pratik sonuç: 55 kW'lık sabit momentli bir yükünüz varsa (kırıcı, ağır konveyör), 55 kW etiketli modeli değil bu 75 kW'lık modeli seçmelisiniz — çünkü 55 kW'lık modelin HO değeri yalnızca 45 kW'tır. Dikkat: bu geçiş aynı zamanda gövde değişimi anlamına gelir (FSE → FSF) ve özellikle pano derinliği etkilenir. 75 kW'lık bir pompa veya fan için ise bu model LO modunda doğru seçimdir. Altın kural: Seçimi kW üzerinden değil, motor etiket akımı ile sürücünün ilgili moddaki akımı karşılaştırarak yapın. Ariproses olarak yük tipinize göre doğru modeli belirlemenizde destek veriyoruz.
357 mm derinlik — panoma sığar mı?
Bu, FSF gövdeye geçişte en çok sorun çıkaran ölçüdür ve proje başında kontrol edilmelidir. Durum: FSF gövdenin derinliği 357 mm'dir. Bir alt kademe olan 55 kW (FSE) ve altındaki tüm FSD modelleri 237 mm derinliktedir — yani bu geçişte derinlik 120 mm artar. Pratik değerlendirme: (1) 400 mm pano: Yaygın olan 400 mm derinlikli panolarda cihaz fiziksel olarak sığar, ancak arkada montaj plakası, önde ise kablo kanalı ve terminal manevra alanı gerektiği için sınırda kalır. Bu kesitteki (35-120 mm²) kabloların bükülme yarıçapı büyüktür; terminal önünde yeterli alan bırakılmazsa montaj zorlaşır. (2) 500-600 mm pano: Rahat çalışma alanı sağlar, bakım ve kablolama kolaylaşır. Bu güç sınıfında önerilen budur. (3) 300 mm pano: Uygun değildir. Diğer boyut etkileri: Yükseklik 708 mm'dir; üst ve alt havalandırma boşlukları kılavuza göre bırakıldığında pano yüksekliği buna göre planlanmalıdır. Genişlik 305 mm'dir. Ağırlık: 57,5 kg — montaj plakası mukavemeti ve kaldırma yöntemi (iki kişi veya kaldırma ekipmanı) planlanmalıdır. Öneri: Motor gücünüz 55-75 kW arasında kararsızsa, pano siparişinden önce netleştirin — 55 kW (FSE, 237 mm) ile 75 kW (FSF, 357 mm) arasındaki fark pano tipini değiştirebilir. Ariproses olarak pano yerleşimi ve boyut planlamasında destek veriyoruz.
Motorum sürücüden çok uzakta — 300 m kablo sınırı yeterli mi?
Çoğu uygulama için fazlasıyla yeterlidir. Bu modelde izin verilen motor kablo uzunluğu 300 m ekranlı / 450 m ekransız'dır. Karşılaştırma için, aynı serinin küçük gövdeli modellerinde (3-4 kW, FSA) bu sınır yalnızca 50 m ekranlı'dır — yani FSF gövde bu konuda altı kat daha geniş bir hareket alanı sunar. Neden büyük gövdelerde sınır daha geniş: Kablo boyu arttıkça kaçak kapasite üzerinden akan akım da artar; büyük güçlü sürücülerin çıkış katı bu ek akımı taşıyacak kapasitededir. Pratik anlamı: Sürücü pano odasında, motor ise 200-250 m ötedeki bir pompa istasyonunda veya kuyu başında olabilir — ek reaktör olmadan çalışır. Yine de dikkat edilecekler: (1) Gerilim düşümü: Uzun kabloda motor terminalinde gerilim düşer; kesit hesabını yalnızca akıma göre değil gerilim düşümüne göre de yapın, aksi halde motor tam moment veremez. (2) Ekranlı kablo kullanın: EMC açısından uzun hatlarda ekran daha da önemlidir; ekran her iki uçta geniş yüzeyli olarak sonlandırılmalıdır. (3) dv/dt ve motor izolasyonu: 150 m üzerindeki hatlarda motor terminalindeki gerilim tepe değeri yükselebilir; eski veya standart izolasyonlu motorlarda dv/dt filtresi değerlendirilmelidir. (4) Kaçak akım: Uzun kabloda toprak kaçak akımı artar; kaçak akım koruması varsa sürücü uyumlu (tip B veya üretici onaylı) seçilmelidir. (5) Kablo tipi: Sürücü uygulamaları için üretilmiş, düşük kapasiteli simetrik ekranlı motor kablosu tercih edin. Ariproses olarak kablo mesafenize göre kesit ve aksesuar seçiminde destek veriyoruz.
"Filtresiz" (UF1) ne anlama geliyor? Harici EMC filtresi almam gerekir mi?
Sipariş kodundaki "U" harfi, sürücünün entegre EMC (RFI) filtresi olmadan geldiğini gösterir. "A" versiyonu (6SL3210-1KE31-4AF1) ise entegre Class A filtre ile gelir. Filtre ne işe yarar: Sürücünün anahtarlamadan doğan yüksek frekanslı girişimini (iletilen emisyon) şebekeye yayılmadan bastırır — aynı tesisteki hassas cihazlar etkilenmez ve EMC standartlarına uygunluk sağlanır. 75 kW seviyesinde emisyon da yükseldiği için konu daha kritiktir. Filtresiz versiyon ne zaman tercih edilir: (1) IT (topraklanmamış) şebekelerde — bu tip şebekelerde entegre filtre genellikle uygun değildir veya devre dışı bırakılmalıdır. (2) Harici filtre kullanılacaksa — proje gereği ayrı Class A/B filtre planlanmışsa. (3) Kaçak akım hassasiyeti varsa — filtre toprak kaçak akımını artırır; uzun motor kablosuyla birleştiğinde bu etki büyür. (4) EMC zorunluluğu bulunmayan uygulamalarda maliyet avantajı için. Ne yapmalısınız: Standart topraklamalı (TN) sanayi tesisinde CE/EMC uyumluluğu gerekiyorsa, ya harici Class A veya Class B filtre planlayın ya da doğrudan filtreli 4AF1 versiyonunu tercih edin. Ariproses olarak hem filtreli/filtresiz versiyonları hem de uygun harici filtreleri temin ediyoruz.
Ürün orijinal Siemens mi? Garanti ve tedarik nasıl?
Evet, %100 orijinal Siemens ürünüdür. Siemens, dünyanın önde gelen endüstriyel otomasyon ve tahrik teknolojisi üreticilerindendir — SIMATIC PLC, HMI, SINAMICS sürücü, SIRIUS şalt ve daha pek çok ürün grubuna sahiptir. Garanti: Siemens standart üretici garantisi. Tedarik: (1) Stok: 75 kW yüksek güç kademesidir; stok durumu değişkendir, güncel durum için bizimle iletişime geçin. (2) Stokta yoksa: Siemens Türkiye / yetkili distribütör kanalından tedarik. (3) Toplu ve proje siparişi: Miktar bazlı özel fiyatlandırma ve teslim planı. (4) Alternatif versiyon: Filtreli (4AF1) ve USS/Modbus (4UB1) versiyonları da temin edilebilir. Ariproses hizmetleri: Sürücü boyutlandırma (motor akımı + yük tipine göre doğru model), SINAMICS G120C tüm güç kademeleri (0,55-132 kW), SINAMICS G120X / G150 / V20 alternatifleri, aksesuar temini (BOP-2 / IOP-2 panel, EMC filtresi, fren ünitesi, çıkış reaktörü, yedek fan), pano tasarımı, ısı ve iklimlendirme hesabı, kablo/pabuç/koruma seçimi ve devreye alma desteği, retrofit desteği, komple Siemens otomasyon çözümü (SIMATIC PLC + HMI + sürücü + şalt malzeme). İlgili G120C modelleri: 6SL3210-1KE31-1UF1 (55 kW), 6SL3210-1KE31-4UF1 (75 kW — bu ürün), 6SL3210-1KE31-7UF1 (90 kW), 6SL3210-1KE32-1UF1 (110 kW). Komple çözüm örneği: 6SL3210-1KE31-4UF1 + IOP-2 panel + harici Class A EMC filtresi + uygun kompakt güç şalteri + pano klimatizasyonu — devreye alınmaya hazır 75 kW tahrik çözümü. Detaylı bilgi, güncel fiyat ve teklif için +90 532 224 04 33 veya info@ariproses.com.
