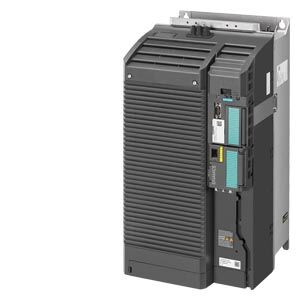

SIEMENS 6SL3210-1KE31-1UF1 | SINAMICS G120C 55kW Sürücü
Siemens Orijinal Hızlı Tedarik 55 kW · 103 A PROFINET + EtherNet/IP Entegre STO
Siemens 6SL3210-1KE31-1UF1 SINAMICS G120C Serisi Kompakt AC Motor Hız Kontrol Cihazı (Frekans Konvertörü / Invertör / Sürücü) — 55 kW Düşük Aşırı Yük (LO) ve 45 kW Yüksek Aşırı Yük (HO) Anma Gücü, 3AC 380-480 V (+%10/-%20) 47-63 Hz Şebeke Girişi, 103 A Nominal Çıkış Akımı (HO'da 83 A) ve 166 A Maksimum Çıkış Akımı, %150 / 3 s Aşırı Yük Kapasitesi, Filtresiz (Unfiltered) Versiyon, Entegre PROFINET ve EtherNet/IP Haberleşme, Entegre Safe Torque Off (STO) Güvenlik Fonksiyonu (SIL2 / PLd), 6 Dijital Giriş / 2 Dijital Çıkış / 1 Analog Giriş / 1 Analog Çıkış, PTC-KTY Motor Termistör Girişi, Sensörsüz Vektör Kontrol ve V/f (Lineer, Kare, FCC, ECO) Kontrol Modları, 0-550 Hz Çıkış Frekansı, Entegre DC Bara Reaktörü (Harici Şebeke Reaktörü Gerekmez), IE2 Verim Sınıfı, Fan Soğutmalı FSE Gövde (551 × 275 × 237 mm), 25-70 mm² Vidalı Terminal, IP20 / UL Open Type Koruma — Büyük Pompa İstasyonu, Endüstriyel Fan, Kompresör, Ağır Konveyör, Kırıcı ve Değirmen Uygulamaları için Yüksek Güçlü Endüstriyel AC Sürücü
Siemens · SINAMICS G120C Serisi (Kompakt Tek Gövde AC Sürücü) · ★ Yüksek güç segmenti · FSE gövde · Ürün Kodu: 6SL3210-1KE31-1UF1 · Güç: 55 kW (LO) / 45 kW (HO) · NEC: 60 hp (LO) / 50 hp (HO) · Çıkış akımı: 103 A (LO) / 83 A (HO) · maks. 166 A · Giriş akımı: 96 A (LO) / 85 A (HO) · ★ Aşırı yük: %150 / 3 s (LO) — %200 / 3 s (HO) · ★ Giriş: 3AC 380-480 V +%10/-%20, 47-63 Hz · ★ Filtre: Filtresiz (unfiltered) — harici EMC filtresi ile kullanılabilir · ★ Haberleşme: Entegre PROFINET + EtherNet/IP · ★ Güvenlik: Entegre Safe Torque Off (STO) · G/Ç: 6 DI · 2 DO · 1 AI · 1 AO · 1 fail-safe DI · PTC/KTY girişi · Kontrol: Sensörsüz vektör · V/f lineer/kare/parametrik · FCC · V/f ECO · Çıkış frekansı: 0-550 Hz · Anahtarlama: 4 kHz (nominal) · Verim: IE2 sınıfı · Soğutma: Entegre fanlı hava soğutma (0,083 m³/s) · ★ Entegre DC bara reaktörü — şebeke reaktörü gerekmez · Gövde: FSE — 551 × 275 × 237 mm · Koruma: IP20 / UL open type · Bağlantı: Vidalı terminal 25-70 mm² · Orijinal Siemens
6SL3210-1KE31-1UF1 55 kW · 103 A 3AC 380-480V PROFINET / EtherNet-IP STO · 6DI/2DO/1AI/1AO Filtresiz · FSE · IP20
55 kW
LO · 45 kW HO
103 A
maks. 166 A
FSE
551×275×237 mm
Bu Siemens sürücü son 24 saatte 22 pano üreticisi, tesis mühendisi ve sistem entegratörü tarafından incelendi — Stok ve fiyat için +90 532 224 04 33
Ürün Hakkında
Kısa Açıklama: Siemens 6SL3210-1KE31-1UF1, Siemens'in SINAMICS G120C serisi kompakt AC motor hız kontrol cihazıdır (frekans konvertörü / invertör). Güç: 55 kW (Low Overload) / 45 kW (High Overload) @ 400 V; NEC 480 V: 60 hp (LO) / 50 hp (HO). Çıkış akımı: 103 A (LO) · 83 A (HO) · maksimum 166 A. Giriş akımı: 96 A (LO) · 85 A (HO). ★ Aşırı yük: LO'da %150 nominal akım 3 s, ardından %110 / 57 s (300 s çevrim); HO'da %200 / 3 s, ardından %150 / 57 s. ★ Giriş: 3AC 380-480 V (+%10/-%20), 47-63 Hz. ★ Filtre: Filtresiz (unfiltered) versiyon — EMC gereksinimi olan tesislerde harici Class A/B filtre ile kullanılır. ★ Haberleşme: Entegre PROFINET ve EtherNet/IP (kod sonundaki "F"). ★ Güvenlik: Entegre Safe Torque Off (STO). G/Ç: 6 dijital giriş, 1 fail-safe dijital giriş, 2 dijital çıkış, 1 analog giriş (diferansiyel), 1 analog çıkış (izolesiz), PTC/KTY/Thermo-Click motor sıcaklık girişi (±5°C). Kontrol modları: Sensörsüz vektör kontrol, enkodersiz tork kontrolü, V/f lineer / kare / parametrik, FCC (akı akımı kontrollü V/f), V/f ECO. Enkoderli vektör ve enkoderli tork kontrolü desteklenmez. Çıkış frekansı: 0-550 Hz. Anahtarlama frekansı: 4 kHz (nominal). Verim: EN 50598-2 / IEC 61800-9-2'ye göre IE2 verim sınıfı. Soğutma: Entegre fanlı hava soğutma, 0,083 m³/s hava ihtiyacı. ★ Entegre DC bara reaktörü: FSD-FSF gövdelerde standarttır — ayrıca harici şebeke reaktörü gerekmez. ★ Gövde: FSE — 551 × 275 × 237 mm (Y×G×D). Koruma: IP20 / UL open type. Bağlantı: Şebeke / motor / PE vidalı terminal, 25,0-70,0 mm² (AWG 4 - AWG 2/0); sinyal 0,15-1,5 mm². Ortam: Çalışma -20…+40°C (üzeri derating), taşıma -40…+70°C, depolama -25…+55°C, maks. %95 bağıl nem (yoğuşmasız), 1000 m rakım. Onaylar: CE, UL, cUL, RCM (C-Tick). Uygulama: Büyük pompa istasyonu, endüstriyel fan, kompresör, ağır konveyör, kırıcı, değirmen ve genel makine tahriki. Orijinal Siemens.
55 kW, büyük pompa istasyonları, endüstriyel aspirasyon fanları, vidalı kompresörler ve ağır proses makinelerinin güç kademesidir. Siemens 6SL3210-1KE31-1UF1, bu seviye için 55 kW (LO) / 45 kW (HO) SINAMICS G120C AC sürücüdür. Öne çıkan özellikleri: entegre DC bara reaktörü (harici şebeke reaktörü gerekmez), entegre PROFINET + EtherNet/IP (ek haberleşme kartı gerekmez), entegre Safe Torque Off (STO) ve IE2 verim sınıfı. Güç ünitesi ile kontrol ünitesi tek gövdede olduğu için stok, montaj ve devreye alma basitleşir. Önemli bir geçiş noktasıdır: 45 kW'a kadar olan modeller FSD gövdedeyken, bu model FSE gövdeye geçer — pano planlamasında bu boyut değişikliği hesaba katılmalıdır. Model filtresizdir (unfiltered); EMC gereksinimi olan tesislerde harici filtre ile birlikte planlanmalıdır.
Ürün Kodu Çözümleme — 6SL3210-1KE31-1UF1
Ürün Kodunun Anlamı
6SL3210
SINAMICS G120C
1KE
400V sınıfı
31-1
Akım kademesi
U
Filtresiz
F
PROFINET / EtherNet-IP
U = filtresiz (unfiltered) · A = entegre Class A filtreli · F = PROFINET + EtherNet/IP · Filtreli eşdeğeri: 6SL3210-1KE31-1AF1 · FSD ve üzeri gövdelerde haberleşme seçeneği PROFINET / EtherNet-IP'dir
Ana Teknik Spesifikasyonlar
Güç
55 kW
LO · HO'da
45 kW
Çıkış Akımı
103 A
HO 83 A
maks. 166 A
Giriş
380-480V
3AC · 47-63
Hz · 96 A
Gövde
FSE
551×275×237
mm
Fiziksel Yapı — FSE Gövde
FSE Gövde — Entegre DC Bara Reaktörlü
- Ölçü (Y×G×D)551×275×237 mm
- DC ReaktörEntegre
- Soğutma havası0,083 m³/s
- Terminal25-70 mm²
- HaberleşmePROFINET ×2
- KorumaIP20 / UL open
★ Entegre DC Bara Reaktörü — Harici Şebeke Reaktörü Gerekmez
FSD-FSF Gövdelerin Getirdiği Avantaj
SINAMICS G120C'de DC bara reaktörü, FSD'den FSF'ye kadar olan gövdelerde cihazın içine entegre edilmiştir — bu model FSE gövde olduğu için ayrıca harici şebeke reaktörü satın almanıza ve panoya yerleştirmenize gerek yoktur. Reaktör ne işe yarar: (1) Harmonik azaltma: Sürücünün şebekeden çektiği darbeli akımı yumuşatarak akım harmoniklerini düşürür — 96 A gibi bir giriş akımında bu, tesis genelinde hissedilir bir fark yaratır. (2) Bileşen ömrü: Doğrultucu diyotları ve DC bara kondansatörleri üzerindeki termal yükü azaltır; sürücünün servis ömrü uzar. (3) Şebeke koruması: Gerilim çukurları ve geçici olayların (transient) etkisini hafifletir. Pratik kazanç: Daha az bileşen, daha az kablolama, daha az pano alanı ve daha düşük toplam maliyet. Yine de dikkat: Tesis genelinde sıkı bir harmonik sınırı (şebeke işletmecisi şartı veya IEEE 519 gibi) varsa ya da çok sayıda sürücü aynı baradan besleniyorsa, aktif harmonik filtre gibi ek çözümler ayrıca değerlendirilmelidir.
★ Entegre PROFINET + EtherNet/IP — Ek Kart Gerekmez
Haberleşmeye Hazır — Doğrudan PLC'ye Bağlanır
Kod sonundaki "F" harfi, sürücünün entegre PROFINET ve EtherNet/IP arayüzüne sahip olduğunu gösterir. Avantajları: (1) Ek modül yok: Ayrı haberleşme kartı satın alıp takmanıza gerek kalmaz. (2) TIA Portal entegrasyonu: SIMATIC S7-1200/1500 PLC'lerle Startdrive üzerinden hızlı konfigürasyon, standart telegramlar. (3) İzleme ve teşhis: Hız, akım, tork, güç ve arıza kodları şebeke üzerinden okunabilir — 55 kW gibi sürekli çalışan kritik bir tahrikte enerji izleme ve kestirimci bakım için değerli. (4) İki port: Hat (line) topolojisinde sürücüler arka arkaya bağlanarak kablolama sadeleşir. (5) EtherNet/IP: Rockwell/Allen-Bradley tabanlı sistemlerde de aynı donanım kullanılabilir. Not: Filtreli versiyon 6SL3210-1KE31-1AF1 kodu ile temin edilebilir.
★ Entegre Safe Torque Off (STO) — Makine Güvenliği
Ek Donanım Olmadan Temel Güvenlik Fonksiyonu
SINAMICS G120C'de Safe Torque Off (STO) standart olarak entegredir. STO nedir: Güvenlik talebi geldiğinde (acil stop, koruyucu kapak açılması vb.) sürücünün motora tork üretecek enerjiyi vermesini güvenli biçimde engelleyen fonksiyondur — motor serbest yavaşlar ve istem dışı yeniden çalışma engellenir. Avantajları: (1) Kontaktör tasarrufu: 103 A seviyesinde bir güvenlik kontaktörü hem pahalı hem hacimlidir; STO çoğu uygulamada bu ihtiyacı ortadan kaldırır. (2) Daha hızlı yeniden başlatma: Ana devre kesilmediği için sistem çabuk devreye alınır. (3) Daha az kablolama ve pano alanı. (4) Fail-safe giriş: Sürücüde güvenlik amaçlı fail-safe dijital giriş bulunur; güvenlik rölesi veya güvenlik PLC'si ile birlikte kullanılabilir. Not: Ulaşılan güvenlik seviyesi (SIL/PL) tüm güvenlik zincirinin (sensör + mantık + sürücü) tasarımına bağlıdır; risk analizi ve doğrulama yapılmalıdır.
Temel Özellikler ve Fonksiyonlar
6SL3210-1KE31-1UF1 Öne Çıkan Özellikleri
Vektör + V/f Kontrol
Sensörsüz vektör, V/f lineer/kare, FCC, V/f ECO
Zengin G/Ç
6 DI · 2 DO · 1 AI · 1 AO · 1 fail-safe DI
Motor Koruma Girişi
PTC / KTY / Thermo-Click termistör girişi
Entegre DC Reaktör
FSD-FSF'de standart — şebeke reaktörü gerekmez
IE2 Verim Sınıfı
V/f ECO ile pompa/fanda ek enerji tasarrufu
BOP-2 / IOP-2 Panel
Opsiyonel panel veya Startdrive ile devreye alma
55 kW (1KE31-1) vs 45 kW (1KE28-4) — Gövde Değişiyor
FSD → FSE Geçişi: Ne Değişiyor?
| ÖZELLİK | 1KE31-1UF1 (Bu Ürün) | 1KE28-4UF1 |
| Güç (LO) | 55 kW | 45 kW |
| Güç (HO) | 45 kW | 37 kW |
| Çıkış Akımı (LO / HO) | 103 A / 83 A | 82,5 A / 68 A |
| Maks. Çıkış Akımı | 166 A | 136 A |
| Giriş Akımı (LO) | 96 A | 76 A |
| Gövde / Ölçü | FSE — 551×275×237 mm | FSD — 472×200×237 mm |
| Terminal Kesiti | 25-70 mm² | 10-35 mm² |
| Soğutma Havası | 0,083 m³/s | 0,055 m³/s |
| İdeal Kullanım | 55 kW pompa-fan · 45 kW konveyör/kırıcı | 45 kW pompa-fan · 37 kW konveyör |
SINAMICS G120C — 400 V Sınıfı Güç Modelleri (PROFINET / Filtresiz)
Yakın Güç Kademeleri — Doğru Modeli Seçin
| SİPARİŞ KODU | GÜÇ (LO / HO) | GÖVDE |
| 6SL3210-1KE26-0UF1 | 30 / 22 kW | FSD |
| 6SL3210-1KE27-0UF1 | 37 / 30 kW | FSD |
| 6SL3210-1KE28-4UF1 | 45 / 37 kW | FSD |
| 6SL3210-1KE31-1UF1 ✓ (bu ürün) | 55 / 45 kW | FSE |
| 6SL3210-1KE31-4UF1 | 75 / 55 kW | FSF |
| 6SL3210-1KE31-7UF1 | 90 / 75 kW | FSF |
Öne Çıkan Özellikler — 6'lı Özet
55 kW Güç
103 ALO 55 kW / HO 45 kW — yüksek güç tahrikler
Aşırı Yük
%150 / 3 sHO modunda %200 / 3 s · maks. 166 A
DC Bara Reaktörü
EntegreHarici şebeke reaktörü gerekmez
Entegre Fieldbus
PROFINETEtherNet/IP dahil — ek kart gerekmez
Safe Torque Off
STOStandart entegre güvenlik fonksiyonu
Verim
IE2V/f ECO ile pompa/fanda enerji tasarrufu
Tipik Uygulama Alanları
Büyük Pompa İstasyonuTerfi, atık su, sirkülasyon ve sulama pompaları
Endüstriyel FanAspirasyon, baca, toz toplama, soğutma kulesi
KompresörVidalı kompresör ve basınç kontrollü hava sistemleri
Ağır KonveyörBant konveyör, elevatör, taşıma hatları
Kırıcı / DeğirmenMaden, çimento, agrega, granülatör
RetrofitEski sürücü ve yıpranmış tahrik yenilemeleri
Teknik Notlar (Siemens resmi ürün datasheet + Siemens G120C kataloğu): Ürün kodu: 6SL3210-1KE31-1UF1 (filtreli eşdeğeri: 6SL3210-1KE31-1AF1). Seri: SINAMICS G120C. Güç: 55,00 kW (LO) / 45,00 kW (HO) @ 400 V IEC; 60 hp (LO) / 50 hp (HO) @ 480 V NEC. Çıkış akımı: 103 A (LO) · 83 A (HO) · maks. 166 A. Giriş akımı: 96 A (LO) · 85 A (HO). Aşırı yük: LO — %150 IL / 3 s + %110 IL / 57 s (300 s çevrim); HO — %200 IH / 3 s + %150 IH / 57 s. Giriş: 3AC 380-480 V +%10/-%20, 47-63 Hz. Filtre: Filtresiz. Anahtarlama frekansı: 4 kHz. Çıkış frekansı: 0-550 Hz. Kontrol: V/f lineer/kare/parametrik, V/f ECO, FCC, sensörsüz vektör, enkodersiz tork kontrolü (enkoderli vektör/tork kontrolü yok). G/Ç: 6 DI, 1 fail-safe DI, 2 DO, 1 AI (diferansiyel), 1 AO (izolesiz), PTC/KTY/Thermo-Click girişi (±5°C). Haberleşme: PROFINET / EtherNet/IP. Soğutma: Entegre fanlı hava soğutma, 0,083 m³/s. Ortam: Çalışma -20…+40°C, taşıma -40…+70°C, depolama -25…+55°C, %95 RH yoğuşmasız, 1000 m rakım. Gövde: FSE — 551 × 275 × 237 mm. Koruma: IP20 / UL open type. Terminal: Şebeke/motor/PE vidalı terminal 25,0-70,0 mm², sinyal 0,15-1,5 mm². ★ DC bara reaktörü: FSD-FSF gövdelerde entegre; harici şebeke reaktörü gerekmez. Verim sınıfı: IEC 61800-9-2 / EN 50598-2'ye göre IE2. Standart/onaylar: CE, UL, cUL, RCM (C-Tick); EMC ve Alçak Gerilim direktifleri. ★ Not (şeffaflık): Bu gövdenin net ağırlığı ve datasheet'teki "power loss" (güç kaybı) ile ses seviyesi değerleri kaynaklar arasında farklılık göstermektedir; satıcı listelerinde ağırlık yaklaşık 30 kg olarak geçmektedir. Pano ısı hesabı ve taşıma planlaması için bu iki değeri güncel Siemens datasheet'inden teyit etmenizi öneririz — talep ederseniz sizin için doğrulayabiliriz.
6SL3210-1KE31-1UF1 Seçim ve Kullanım İpuçları: (1) LO / HO ayrımı: Pompa, fan, kompresör gibi kare momentli yüklerde LO (55 kW / 103 A); konveyör, kırıcı, değirmen gibi sabit momentli ve zor kalkışlı yüklerde HO (45 kW / 83 A) değerini esas alın. (2) 45 kW sabit momentli yük için doğru model: 45 kW'lık bir kırıcı veya ağır konveyör sürecekseniz, 45 kW etiketli modelin HO değeri 37 kW olduğu için bu modeli seçmelisiniz. (3) Akım üzerinden seçim: Tipik bir 55 kW / 400 V motorun etiket akımı 98-100 A civarındadır ve LO'da uygundur. (4) ★ Gövde değişikliğine dikkat: 45 kW'a kadar olan modeller FSD (472 × 200 mm) iken bu model FSE (551 × 275 mm)'dir — pano genişliği ve yüksekliği yeniden planlanmalıdır. (5) Kablo kesiti sıçraması: Terminal aralığı 10-35 mm²'den 25-70 mm²'ye çıkar; 96 A giriş akımına göre kesit hesabını yönetmeliğe göre yapın ve uygun pabuç kullanın. (6) Şebeke reaktörü gerekmez: FSE gövdede DC bara reaktörü entegredir. (7) Pano havalandırması: 0,083 m³/s soğutma havası gerekir — alt girişten üst çıkışa serbest hava yolu bırakın, pano iklimlendirmesini bu güç sınıfına göre boyutlandırın. (8) EMC: Bu model filtresizdir; EMC uygunluğu gerekiyorsa harici Class A/B filtre planlayın veya filtreli 1AF1 versiyonunu tercih edin. (9) Sıcaklık: Çalışma aralığı -20…+40°C; daha yüksek pano sıcaklığında ve 1000 m üzeri rakımda derating gerekir. (10) Devreye alma: BOP-2 / IOP-2 paneli veya Startdrive (TIA Portal) ile; vektör kontrolde motor tanıma adımını mutlaka çalıştırın.
Önemli Güvenlik ve Kullanım Uyarıları: (1) Kalifiye montaj: Kurulum, devreye alma ve bakım yalnızca yetkili elektrik personeli tarafından yapılmalıdır. (2) DC bara enerjisi: Şebeke kesildikten sonra DC bara kondansatörleri bir süre yüklü kalır — üretici talimatındaki bekleme süresine uyulmadan terminallere kesinlikle dokunulmamalıdır. Bu güç sınıfında saklı enerji yüksektir. (3) Topraklama: PE bağlantısı ve motor kablo ekranı kurallara uygun sonlandırılmalıdır. (4) Filtresiz versiyon: Harici filtre olmadan yapılan kurulumlarda EMC uyumluluğu tesis sorumluluğundadır. (5) Akım sınırı: 103 A nominal / 166 A maksimum çıkış akımı aşılmamalıdır. (6) Terminal sıkma: 25-70 mm² kesitteki kablolar uygun pabuç ve üretici tork değeri ile sıkılmalıdır — gevşek bağlantı bu akım seviyesinde ısınma ve yangın riski oluşturur; ilk çalıştırmadan sonra kontrol edilmelidir. (7) Ortam: Çalışma sıcaklığı +40°C üzerinde ve 1000 m rakım üzerinde derating gerekir. (8) Havalandırma: Hava giriş/çıkışları kapatılmamalı, 0,083 m³/s hava debisi ve pano ısı atımı sağlanmalıdır. (9) Montaj: FSE gövde ağırdır — montaj plakası mukavemeti ve uygun kaldırma yöntemi planlanmalıdır. (10) IP20: Cihaz UL open type / IP20'dir — mutlaka uygun bir pano içine monte edilmelidir.
✔ Siemens 6SL3210-1KE31-1UF1 — SINAMICS G120C Kompakt AC Motor Hız Kontrol Cihazı | ✔ Seri: SINAMICS G120C — güç + kontrol tek gövdede | ✔ Güç: 55 kW (LO) / 45 kW (HO) · 60 hp / 50 hp | ✔ Çıkış: 103 A (LO) · 83 A (HO) · maks. 166 A | ✔ Giriş akımı: 96 A (LO) · 85 A (HO) | ✔ ★ Aşırı yük: %150 / 3 s (LO) — %200 / 3 s (HO) | ✔ ★ Giriş: 3AC 380-480 V +%10/-%20 · 47-63 Hz | ✔ ★ Filtre: Filtresiz (unfiltered) | ✔ ★ Haberleşme: Entegre PROFINET + EtherNet/IP | ✔ ★ Güvenlik: Entegre Safe Torque Off (STO) | ✔ ★ Entegre DC bara reaktörü — şebeke reaktörü gerekmez | ✔ G/Ç: 6 DI · 1 fail-safe DI · 2 DO · 1 AI · 1 AO · PTC/KTY | ✔ Kontrol: Sensörsüz vektör · V/f lineer/kare · FCC · V/f ECO | ✔ Çıkış frekansı: 0-550 Hz | ✔ Gövde: FSE — 551 × 275 × 237 mm | ✔ Soğutma: Entegre fan · 0,083 m³/s | ✔ Verim: IE2 sınıfı | ✔ Koruma: IP20 / UL open type · vidalı terminal 25-70 mm² | ✔ Onaylar: CE · UL · cUL · RCM | ✔ Uygulama: Büyük pompa, fan, kompresör, ağır konveyör, kırıcı, değirmen | ✔ Üretici: Siemens — orijinal ürün.
Teknik Özellikler :
| Genel Bilgiler | |
| Ürün Kodu | 6SL3210-1KE31-1UF1 |
| Filtreli Eşdeğeri | 6SL3210-1KE31-1AF1 |
| Ürün Serisi | SINAMICS G120C |
| Ürün Tipi | Kompakt AC motor hız kontrol cihazı (frekans konvertörü) |
| Üretici | Siemens |
| Güç ve Çıkış | |
| Anma Gücü (LO, 400 V) | 55,00 kW |
| Anma Gücü (HO, 400 V) | 45,00 kW |
| Anma Gücü (NEC 480 V) | 60 hp (LO) / 50 hp (HO) |
| Çıkış Akımı (LO) | 103 A |
| Çıkış Akımı (HO) | 83 A |
| Maksimum Çıkış Akımı | 166 A |
| Aşırı Yük (LO) | %150 / 3 s + %110 / 57 s (300 s çevrim) |
| Aşırı Yük (HO) | %200 / 3 s + %150 / 57 s (300 s çevrim) |
| Çıkış Frekansı | 0-550 Hz |
| Anahtarlama Frekansı | 4 kHz (nominal) |
| Giriş | |
| Şebeke Gerilimi | 3AC 380-480 V (+%10 / -%20) |
| Şebeke Frekansı | 47-63 Hz |
| Giriş Akımı (LO / HO) | 96 A / 85 A |
| Faz Sayısı | 3 AC |
| EMC Filtresi | Filtresiz (unfiltered) |
| DC Bara Reaktörü | Entegre (FSD-FSF standart) |
| Kontrol, Haberleşme ve G/Ç | |
| Kontrol Modları | Sensörsüz vektör · enkodersiz tork · V/f lineer/kare/parametrik · FCC · V/f ECO |
| Haberleşme | PROFINET / EtherNet/IP (entegre, 2 port) |
| Güvenlik Fonksiyonu | Safe Torque Off (STO) — entegre |
| Dijital Giriş | 6 adet + 1 fail-safe DI |
| Dijital Çıkış | 2 adet |
| Analog Giriş | 1 adet (diferansiyel) |
| Analog Çıkış | 1 adet (izolesiz) |
| Motor Sıcaklık Girişi | PTC / KTY / Thermo-Click (±5°C) |
| Fiziksel ve Çevre | |
| Gövde Boyu | FSE |
| Ölçüler (Y × G × D) | 551 × 275 × 237 mm |
| Ağırlık | ~30 kg (satıcı verisi — datasheet'ten teyit önerilir) |
| Soğutma | Entegre fanlı hava soğutma (0,083 m³/s) |
| Verim Sınıfı | IEC 61800-9-2 / EN 50598-2'ye göre IE2 |
| Çalışma Sıcaklığı | -20 … +40°C (üzeri derating) |
| Taşıma Sıcaklığı | -40 … +70°C |
| Depolama Sıcaklığı | -25 … +55°C |
| Bağıl Nem | Maks. %95 RH (yoğuşmasız) |
| Kurulum Rakımı | 1000 m (üzeri derating) |
| Bağlantı (şebeke/motor/PE) | Vidalı terminal — 25,0…70,0 mm² |
| Sinyal Kablosu | 0,15…1,50 mm² (AWG 24-16) |
| Koruma Sınıfı | IP20 / UL open type |
| Onaylar ve Aksesuar | |
| Onaylar | CE · UL · cUL · RCM (C-Tick) |
| Direktifler | EMC Direktifi · Alçak Gerilim Direktifi |
| Aksesuar | BOP-2 / IOP-2 operatör paneli · harici Class A/B EMC filtresi · fren ünitesi/direnci · çıkış reaktörü · yedek fan |
| Yazılım | STARTER · Startdrive (TIA Portal) |
Sık Sorulan Sorular
Bu sürücü 55 kW mı yoksa 45 kW mı? LO ve HO ne demek?
İkisi de doğrudur — fark yük tipine göre tanımlanan iki farklı çalışma modudur. LO (Low Overload — düşük aşırı yük): 55 kW, 103 A. Aşırı yük kapasitesi %150 nominal akım 3 saniye, ardından %110 / 57 saniye (300 s çevrim). Uygun yükler: pompa, fan, kompresör gibi kare momentli, kalkışta yüksek moment istemeyen yükler. HO (High Overload — yüksek aşırı yük): 45 kW, 83 A. Aşırı yük kapasitesi %200 / 3 saniye, ardından %150 / 57 saniye — maksimum çıkış akımı 166 A'e kadar çıkabilir. Uygun yükler: konveyör, kırıcı, değirmen, karıştırıcı gibi sabit momentli ve zor kalkışlı yükler. ★ Önemli pratik sonuç: 45 kW'lık sabit momentli bir yükünüz varsa (kırıcı, ağır konveyör), 45 kW etiketli modeli değil bu 55 kW'lık modeli seçmelisiniz — çünkü 45 kW'lık modelin HO değeri yalnızca 37 kW'tır. 55 kW'lık bir pompa veya fan için ise bu model LO modunda doğru seçimdir. Altın kural: Seçimi kW üzerinden değil, motor etiket akımı ile sürücünün ilgili moddaki akımı karşılaştırarak yapın — tipik bir 55 kW / 400 V motorun etiket akımı 98-100 A civarındadır. Ariproses olarak yük tipinize göre doğru modeli belirlemenizde destek veriyoruz.
45 kW modele göre gövde neden değişti? Pano planlamasında ne değişir?
Bu, seride önemli bir eşiktir. 22 kW'tan 45 kW'a kadar olan modellerin tamamı FSD gövdeyi paylaşır (472 × 200 × 237 mm); bu 55 kW modeli ise FSE gövdeye geçer: 551 × 275 × 237 mm. Yani yükseklik 79 mm, genişlik 75 mm artar; derinlik aynı kalır. Değişen diğer kalemler: (1) Terminal kesiti: 10-35 mm²'den 25-70 mm²'ye çıkar — kablo hazırlığı, pabuç tipi ve klemens planlaması değişir. (2) Soğutma havası: 0,055 m³/s'den 0,083 m³/s'ye çıkar; pano havalandırması buna göre büyütülmelidir. (3) Ağırlık: FSD'nin 18,8 kg'ından belirgin şekilde artar (satıcı verilerinde ~30 kg) — montaj plakası ve kaldırma yöntemi yeniden değerlendirilmelidir. Pano planlamasında yapılması gerekenler: (a) Cihaz için ayrılan alanı 551 × 275 mm'ye göre yeniden çizin ve üretici kılavuzundaki üst/alt boşluk mesafelerini ekleyin. (b) Isı yükünü bu güç sınıfına göre hesaplayıp iklimlendirmeyi (fan, ısı değiştirici veya klima) boyutlandırın. (c) 25-70 mm² kabloların bükülme yarıçapı büyüktür; terminal önünde yeterli manevra alanı bırakın. (d) Cihazı pano orta-alt bölgesine, ısıya duyarlı bileşenlerin (PLC, röle) üstüne değil altına gelmeyecek şekilde yerleştirin. ★ Bir sonraki eşik: 75 kW ve üzeri FSF gövdeye geçer (708 × 305 × 357 mm, 57,5 kg) — bu çok daha büyük bir sıçramadır. Ariproses olarak pano yerleşimi ve iklimlendirme boyutlandırmasında destek veriyoruz.
Şebeke reaktörü (line reactor) takmam gerekir mi?
Hayır — bu modelde gerekmez. SINAMICS G120C'de DC bara reaktörü, FSD'den FSF'ye kadar olan gövdelerde cihazın içine entegre edilmiştir; bu ürün FSE gövdedir. Daha küçük FSA/FSB/FSC gövdelerde reaktör harici bir aksesuardır, bu modelde ise dahildir. Reaktör ne işe yarar: (1) Harmonik azaltma: Sürücünün şebekeden çektiği darbeli akımı yumuşatır, akım harmoniklerini düşürür. (2) Bileşen ömrü: Doğrultucu ve DC bara kondansatörlerinin termal yükünü azaltır — sürücü ömrü uzar. (3) Şebeke koruması: Gerilim çukurları ve geçici olayların etkisini hafifletir. Yine de dikkat edilecek durumlar: (a) Harmonik limitleri: Tesis genelinde şebeke işletmecisi şartı veya IEEE 519 gibi sıkı bir sınır varsa, ya da aynı baradan çok sayıda sürücü besleniyorsa, aktif harmonik filtre gibi ek çözümler değerlendirilmelidir — 96 A giriş akımı tesis genelinde önemli bir yüktür. (b) Çok güçlü şebeke: Kısa devre gücü çok yüksek bir trafo bağlantısında Siemens kılavuzundaki şebeke şartları kontrol edilmelidir. (c) Çıkış tarafı: Uzun motor kablolarında, şebeke reaktöründen bağımsız olarak çıkış reaktörü veya dv/dt filtresi gerekebilir — bu ayrı bir konudur. Ariproses olarak şebeke ve harmonik durumunuza göre doğru aksesuar setini öneriyoruz.
"Filtresiz" (UF1) ne anlama geliyor? Harici EMC filtresi almam gerekir mi?
Sipariş kodundaki "U" harfi, sürücünün entegre EMC (RFI) filtresi olmadan geldiğini gösterir. "A" versiyonu (6SL3210-1KE31-1AF1) ise entegre Class A filtre ile gelir. Filtre ne işe yarar: Sürücünün anahtarlamadan doğan yüksek frekanslı girişimini (iletilen emisyon) şebekeye yayılmadan bastırır — aynı tesisteki hassas cihazlar etkilenmez ve EMC standartlarına uygunluk sağlanır. 55 kW seviyesinde emisyon da yükseldiği için konu daha kritiktir. Filtresiz versiyon ne zaman tercih edilir: (1) IT (topraklanmamış) şebekelerde — bu tip şebekelerde entegre filtre genellikle uygun değildir veya devre dışı bırakılmalıdır. (2) Harici filtre kullanılacaksa — proje gereği ayrı Class A/B filtre planlanmışsa. (3) Kaçak akım hassasiyeti varsa — filtre toprak kaçak akımını artırır. (4) EMC zorunluluğu bulunmayan uygulamalarda maliyet avantajı için. Ne yapmalısınız: Standart topraklamalı (TN) sanayi tesisinde CE/EMC uyumluluğu gerekiyorsa, ya harici Class A veya Class B filtre planlayın ya da doğrudan filtreli 1AF1 versiyonunu tercih edin. Ariproses olarak hem filtreli/filtresiz versiyonları hem de uygun harici filtreleri temin ediyoruz.
Ürün orijinal Siemens mi? Garanti ve tedarik nasıl?
Evet, %100 orijinal Siemens ürünüdür. Siemens, dünyanın önde gelen endüstriyel otomasyon ve tahrik teknolojisi üreticilerindendir — SIMATIC PLC, HMI, SINAMICS sürücü, SIRIUS şalt ve daha pek çok ürün grubuna sahiptir. Garanti: Siemens standart üretici garantisi. Tedarik: (1) Stok: 55 kW yüksek güç kademesi olduğundan stok durumu değişkendir — güncel durum için lütfen bizimle iletişime geçin. (2) Stokta yoksa: Siemens Türkiye / yetkili distribütör kanalından tedarik. (3) Toplu ve proje siparişi: Miktar bazlı özel fiyatlandırma ve teslim planı. (4) Alternatif versiyon: Filtreli (1AF1) versiyon da temin edilebilir. Ariproses hizmetleri: Sürücü boyutlandırma (motor akımı + yük tipine göre doğru model), SINAMICS G120C tüm güç kademeleri (0,55-132 kW), SINAMICS G120X / G150 / V20 alternatifleri, aksesuar temini (BOP-2 / IOP-2 panel, EMC filtresi, çıkış reaktörü, fren ünitesi, yedek fan), pano tasarımı, ısı ve iklimlendirme hesabı, kablo/pabuç/koruma seçimi ve devreye alma desteği, retrofit desteği, komple Siemens otomasyon çözümü (SIMATIC PLC + HMI + sürücü + şalt malzeme). İlgili G120C modelleri: 6SL3210-1KE28-4UF1 (45 kW), 6SL3210-1KE31-1UF1 (55 kW — bu ürün), 6SL3210-1KE31-4UF1 (75 kW), 6SL3210-1KE31-7UF1 (90 kW). Komple çözüm örneği: 6SL3210-1KE31-1UF1 + IOP-2 panel + harici Class A EMC filtresi + uygun kompakt güç şalteri + pano klimatizasyonu — devreye alınmaya hazır 55 kW tahrik çözümü. Detaylı bilgi, güncel fiyat ve teklif için +90 532 224 04 33 veya info@ariproses.com.
