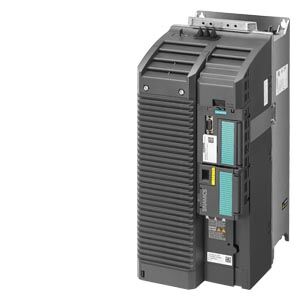

SIEMENS 6SL3210-1KE28-4UF1 | SINAMICS G120C 45kW Sürücü
Siemens Orijinal hızlı Stok 45 kW · 82,5 A PROFINET + EtherNet/IP Entegre STO
Siemens 6SL3210-1KE28-4UF1 SINAMICS G120C Serisi Kompakt AC Motor Hız Kontrol Cihazı (Frekans Konvertörü / Invertör / Sürücü) — 45 kW Düşük Aşırı Yük (LO) ve 37 kW Yüksek Aşırı Yük (HO) Anma Gücü, 3AC 380-480 V (+%10/-%20) 47-63 Hz Şebeke Girişi, 82,5 A Nominal Çıkış Akımı (HO'da 68 A) ve 136 A Maksimum Çıkış Akımı, %150 / 3 s Aşırı Yük Kapasitesi, Filtresiz (Unfiltered) Versiyon, Entegre PROFINET ve EtherNet/IP Haberleşme, Entegre Safe Torque Off (STO) Güvenlik Fonksiyonu, 6 Dijital Giriş / 2 Dijital Çıkış / 1 Analog Giriş / 1 Analog Çıkış, PTC-KTY Motor Termistör Girişi, Sensörsüz Vektör Kontrol ve V/f (Lineer, Kare, FCC, ECO) Kontrol Modları, 0-550 Hz Çıkış Frekansı, Fren Direnci Bağlantısı, Entegre DC Bara Reaktörü (Harici Şebeke Reaktörü Gerekmez), %98 Verim ve IE2 Verim Sınıfı, Fan Soğutmalı FSD Gövde (472 × 200 × 237 mm, 18,8 kg), 10-35 mm² Vidalı Terminal, IP20 / UL Open Type Koruma — Büyük Pompa, Fan, Kompresör, Ağır Konveyör, Kırıcı ve Değirmen Uygulamaları için Yüksek Güç Yoğunluklu Endüstriyel AC Sürücü
Siemens · SINAMICS G120C Serisi (Kompakt Tek Gövde AC Sürücü) · ★ FSD gövdenin en üst güç kademesi — 37 kW modeliyle aynı boyutta 45 kW · Ürün Kodu: 6SL3210-1KE28-4UF1 · Güç: 45 kW (LO) / 37 kW (HO) · NEC: 50 hp (LO) / 40 hp (HO) · Çıkış akımı: 82,5 A (LO) / 68 A (HO) · maks. 136 A · Giriş akımı: 76 A (LO) / 69 A (HO) · ★ Aşırı yük: %150 / 3 s (LO) — %200 / 3 s (HO) · ★ Giriş: 3AC 380-480 V +%10/-%20, 47-63 Hz · ★ Filtre: Filtresiz (unfiltered) — harici EMC filtresi ile kullanılabilir · ★ Haberleşme: Entegre PROFINET + EtherNet/IP · ★ Güvenlik: Entegre Safe Torque Off (STO) · G/Ç: 6 DI · 2 DO · 1 AI · 1 AO · 1 fail-safe DI · PTC/KTY girişi · Kontrol: Sensörsüz vektör · V/f lineer/kare/parametrik · FCC · V/f ECO · Çıkış frekansı: 0-550 Hz (V/f) / 0-240 Hz (vektör) · Anahtarlama: 4 kHz (nominal) · Verim: η 0,98 · IE2 · cos φ 0,99 · güç kaybı 1,01 kW · Soğutma: Entegre fanlı hava soğutma (0,055 m³/s) · 72 dB · ★ Entegre DC bara reaktörü · ★ Fren direnci bağlantısı (DC bara) · Gövde: FSD — 472 × 200 × 237 mm · 18,8 kg · Koruma: IP20 / UL open type · Bağlantı: Vidalı terminal 10-35 mm² · Motor kablosu: maks. 200 m ekranlı / 300 m ekransız · Orijinal Siemens
6SL3210-1KE28-4UF1 45 kW · 82,5 A 3AC 380-480V PROFINET / EtherNet-IP STO · 6DI/2DO/1AI/1AO Filtresiz · FSD · IP20
45 kW
LO · 37 kW HO
82,5 A
maks. 136 A
FSD
18,8 kg
Bu Siemens sürücü son 24 saatte 24 pano üreticisi, tesis mühendisi ve sistem entegratörü tarafından incelendi — Stok ve fiyat için +90 532 224 04 33
Ürün Hakkında
Kısa Açıklama: Siemens 6SL3210-1KE28-4UF1, Siemens'in SINAMICS G120C serisi kompakt AC motor hız kontrol cihazıdır (frekans konvertörü / invertör). Güç: 45 kW (Low Overload) / 37 kW (High Overload) @ 400 V; NEC 480 V: 50 hp (LO) / 40 hp (HO). Çıkış akımı: 82,5 A (LO) · 68 A (HO) · nominal akım (IN) 82,5 A · maksimum 136 A. Giriş akımı: 76 A (LO) · 69 A (HO). ★ Aşırı yük: LO'da %150 nominal akım 3 s, ardından %110 / 57 s (300 s çevrim); HO'da %200 / 3 s, ardından %150 / 57 s. ★ Giriş: 3AC 380-480 V (+%10/-%20), 47-63 Hz. Güç faktörü λ: 0,90…0,95, cos φ: 0,99. ★ Filtre: Filtresiz (unfiltered) versiyon — EMC gereksinimi olan tesislerde harici Class A/B filtre ile kullanılır. ★ Haberleşme: Entegre PROFINET ve EtherNet/IP (kod sonundaki "F"). ★ Güvenlik: Entegre Safe Torque Off (STO). G/Ç: 6 dijital giriş, 1 fail-safe dijital giriş, 2 dijital çıkış (DC 30 V / 0,5 A), 1 analog giriş (diferansiyel, 10 bit), 1 analog çıkış (izolesiz), PTC/KTY/Thermo-Click motor sıcaklık girişi (±5°C). Kontrol modları: Sensörsüz vektör kontrol, enkodersiz tork kontrolü, V/f lineer / kare / parametrik, FCC (akı akımı kontrollü V/f), V/f ECO. Enkoderli vektör ve enkoderli tork kontrolü desteklenmez. Çıkış frekansı: 0-550 Hz (V/f) / 0-240 Hz (vektör). Anahtarlama frekansı: 4 kHz (nominal). Verim: η = 0,98; EN 50598-2'ye göre IE2 verim sınıfı. Güç kaybı: ~1,01 kW. Soğutma: Entegre fanlı hava soğutma, 0,055 m³/s hava ihtiyacı. Ses seviyesi: 72 dB (1 m). ★ Entegre DC bara reaktörü: FSD-FSF gövdelerde standarttır — ayrıca harici şebeke reaktörü gerekmez. ★ Fren direnci: DC bara üzerinden fren direnci bağlantısı mevcuttur. ★ Gövde: FSD — 472 × 200 × 237 mm (Y×G×D), 18,8 kg. Koruma: IP20 / UL open type. Bağlantı: Şebeke / motor / PE vidalı terminal, 10,0-35,0 mm² (AWG 8-2); sinyal 0,15-1,5 mm². ★ Motor kablosu: maks. 200 m ekranlı, 300 m ekransız. Ortam: Çalışma -20…+40°C (üzeri derating), taşıma/depolama -40…+70°C, maks. %95 bağıl nem (yoğuşmasız), 1000 m rakım. Onaylar: UL, cUL, CE, RCM (C-Tick). Uygulama: Büyük pompa, fan, kompresör, ağır konveyör, kırıcı, değirmen ve genel makine tahriki. Orijinal Siemens.
45 kW, büyük pompa istasyonları, endüstriyel fan grupları, vidalı kompresörler ve ağır proses makinelerinin güç kademesidir. Siemens 6SL3210-1KE28-4UF1, bu seviye için 45 kW (LO) / 37 kW (HO) SINAMICS G120C AC sürücüdür. Öne çıkan özellikleri: entegre DC bara reaktörü (harici şebeke reaktörü gerekmez), entegre PROFINET + EtherNet/IP (ek haberleşme kartı gerekmez), entegre Safe Torque Off (STO), fren direnci bağlantısı ve %98 verim. En dikkat çeken yanı: 37 kW modeliyle tamamen aynı FSD gövdede (472 × 200 × 237 mm, 18,8 kg) yer alması — yani panonuzda ek yer açmadan bir üst güç kademesine çıkabilirsiniz. Bu model filtresizdir (unfiltered) — EMC gereksinimi olan tesislerde harici filtre ile birlikte planlanmalıdır.
Ürün Kodu Çözümleme — 6SL3210-1KE28-4UF1
Ürün Kodunun Anlamı
6SL3210
SINAMICS G120C
1KE
400V sınıfı
28-4
Akım kademesi
U
Filtresiz
F
PROFINET / EtherNet-IP
U = filtresiz (unfiltered) · A = entegre Class A filtreli · F = PROFINET + EtherNet/IP · Filtreli eşdeğeri: 6SL3210-1KE28-4AF1 · FSD ve üzeri gövdelerde haberleşme seçeneği PROFINET / EtherNet-IP'dir
Ana Teknik Spesifikasyonlar
Güç
45 kW
LO · HO'da
37 kW
Çıkış Akımı
82,5 A
HO 68 A
maks. 136 A
Giriş
380-480V
3AC · 47-63
Hz · 76 A
Gövde
FSD
472×200×237
mm · 18,8 kg
Fiziksel Yapı — FSD Gövde
FSD Gövde — En Üst Güç Kademesi
- Ölçü (Y×G×D)472×200×237 mm
- Ağırlık18,8 kg
- DC ReaktörEntegre
- Soğutma0,055 m³/s · 72 dB
- Terminal10-35 mm²
- KorumaIP20 / UL open
★ Yüksek Güç Yoğunluğu — Aynı Gövdede %22 Daha Fazla Akım
FSD Gövdenin En Üst Kademesi
Bu modelin en dikkat çekici yanı, 37 kW'lık 6SL3210-1KE27-0UF1 ile birebir aynı fiziksel gövdede yer almasıdır: aynı 472 × 200 × 237 mm ölçü, aynı 18,8 kg ağırlık, aynı 10-35 mm² terminal aralığı, aynı 0,055 m³/s soğutma havası ve aynı ~1,01 kW güç kaybı — ancak çıkış akımı 68 A'den 82,5 A'e, yani yaklaşık %22 artıyor. Pratik anlamı: (1) Pano değişikliği yok: 37 kW için tasarlanmış bir pano yerleşimini değiştirmeden 45 kW'a çıkabilirsiniz — montaj delikleri, boşluklar ve kablo kesiti aynı kalır. (2) Isı yükü artmıyor: Güç kaybı aynı seviyede olduğu için pano iklimlendirme hesabınız geçerliliğini korur. (3) Yedek parça ortaklığı: Aynı gövdeyi kullanan modeller için fan ve aksesuar ortaklığı sağlanır. (4) Marj: Motorunuz 37 kW ama ileride büyütme ihtimali varsa, aynı yerleşimle bu modeli seçerek marj bırakabilirsiniz. Not: Bir üst kademe (55 kW) FSF gövdeye geçer ve belirgin biçimde büyür (708 × 305 × 357 mm, 57,5 kg) — yani bu model, kompakt FSD yerleşiminde alabileceğiniz en yüksek güçtür.
★ Entegre PROFINET + EtherNet/IP — Ek Kart Gerekmez
Haberleşmeye Hazır — Doğrudan PLC'ye Bağlanır
Kod sonundaki "F" harfi, sürücünün entegre PROFINET ve EtherNet/IP arayüzüne sahip olduğunu gösterir. Avantajları: (1) Ek modül yok: Ayrı haberleşme kartı satın alıp takmanıza gerek kalmaz. (2) TIA Portal entegrasyonu: SIMATIC S7-1200/1500 PLC'lerle Startdrive üzerinden hızlı konfigürasyon, standart telegramlar. (3) İzleme ve teşhis: Hız, akım, tork, güç ve arıza kodları şebeke üzerinden okunabilir — 45 kW gibi sürekli çalışan kritik bir tahrikte enerji izleme ve kestirimci bakım için değerli. (4) İki port: Hat (line) topolojisinde sürücüler arka arkaya bağlanarak kablolama sadeleşir. (5) EtherNet/IP: Rockwell/Allen-Bradley tabanlı sistemlerde de aynı donanım kullanılabilir. Not: Filtreli versiyon 6SL3210-1KE28-4AF1 kodu ile temin edilebilir.
★ Entegre Safe Torque Off (STO) — Makine Güvenliği
Ek Donanım Olmadan Temel Güvenlik Fonksiyonu
SINAMICS G120C'de Safe Torque Off (STO) standart olarak entegredir. STO nedir: Güvenlik talebi geldiğinde (acil stop, koruyucu kapak açılması vb.) sürücünün motora tork üretecek enerjiyi vermesini güvenli biçimde engelleyen fonksiyondur — motor serbest yavaşlar ve istem dışı yeniden çalışma engellenir. Avantajları: (1) Kontaktör tasarrufu: 82,5 A seviyesinde bir güvenlik kontaktörü hem pahalı hem hacimlidir; STO çoğu uygulamada bu ihtiyacı ortadan kaldırır. (2) Daha hızlı yeniden başlatma: Ana devre kesilmediği için sistem çabuk devreye alınır. (3) Daha az kablolama ve pano alanı. (4) Fail-safe giriş: Sürücüde güvenlik amaçlı fail-safe dijital giriş bulunur; güvenlik rölesi veya güvenlik PLC'si ile birlikte kullanılabilir. Not: Ulaşılan güvenlik seviyesi (SIL/PL) tüm güvenlik zincirinin tasarımına bağlıdır; risk analizi ve doğrulama yapılmalıdır.
Temel Özellikler ve Fonksiyonlar
6SL3210-1KE28-4UF1 Öne Çıkan Özellikleri
Vektör + V/f Kontrol
Sensörsüz vektör, V/f lineer/kare, FCC, V/f ECO
Zengin G/Ç
6 DI · 2 DO · 1 AI · 1 AO · 1 fail-safe DI
Motor Koruma Girişi
PTC / KTY / Thermo-Click termistör girişi
Fren Direnci Bağlantısı
DC bara üzerinden harici fren direnci
Entegre DC Reaktör
FSD'de standart — şebeke reaktörü gerekmez
%98 Verim · IE2
V/f ECO ile pompa/fanda ek enerji tasarrufu
45 kW (1KE28-4) vs 37 kW (1KE27-0) — Aynı Gövde, Farklı Akım
Komşu Güç Kademeleri Karşılaştırması (Her İkisi de FSD)
| ÖZELLİK | 1KE28-4UF1 (Bu Ürün) | 1KE27-0UF1 |
| Güç (LO) | 45 kW | 37 kW |
| Güç (HO) | 37 kW | 30 kW |
| Çıkış Akımı (LO / HO) | 82,5 A / 68 A | 68 A / 58 A |
| Maks. Çıkış Akımı | 136 A | 116 A |
| Giriş Akımı (LO) | 76 A | 64 A |
| Gövde / Ağırlık | FSD / 18,8 kg (aynı) | FSD / 18,8 kg |
| Güç Kaybı | ~1,01 kW (aynı) | ~1,01 kW |
| İdeal Kullanım | 45 kW pompa-fan · 37 kW konveyör/kırıcı | 37 kW pompa-fan · 30 kW konveyör |
SINAMICS G120C — 400 V Sınıfı Güç Modelleri (PROFINET / Filtresiz)
Yakın Güç Kademeleri — Doğru Modeli Seçin
| SİPARİŞ KODU | GÜÇ (LO / HO) | GÖVDE |
| 6SL3210-1KE24-4UF1 | 22 / 18,5 kW | FSD |
| 6SL3210-1KE26-0UF1 | 30 / 22 kW | FSD |
| 6SL3210-1KE27-0UF1 | 37 / 30 kW | FSD |
| 6SL3210-1KE28-4UF1 ✓ (bu ürün) | 45 / 37 kW | FSD |
| 6SL3210-1KE31-1UF1 | 55 / 45 kW | FSF |
| 6SL3210-1KE31-4UF1 | 75 / 55 kW | FSF |
Öne Çıkan Özellikler — 6'lı Özet
45 kW Güç
82,5 ALO 45 kW / HO 37 kW — güçlü tahrikler
FSD'nin Zirvesi
18,8 kg37 kW ile aynı gövde, %22 fazla akım
Aşırı Yük
%150 / 3 sHO modunda %200 / 3 s · maks. 136 A
DC Bara Reaktörü
EntegreHarici şebeke reaktörü gerekmez
Safe Torque Off
STOStandart entegre güvenlik fonksiyonu
Verim
η 0,98 · IE2cos φ 0,99 · güç kaybı 1,01 kW
Tipik Uygulama Alanları
Büyük PompaTerfi, atık su, sirkülasyon ve sulama pompaları
Endüstriyel FanAspirasyon, baca, toz toplama, soğutma kulesi
KompresörVidalı kompresör ve basınç kontrollü hava sistemleri
Ağır KonveyörBant konveyör, elevatör, taşıma hatları
Kırıcı / DeğirmenMaden, çimento, agrega, granülatör
RetrofitEski sürücü ve yıpranmış tahrik yenilemeleri
Teknik Notlar (Siemens resmi ürün datasheet + Siemens G120C kataloğu): Ürün kodu: 6SL3210-1KE28-4UF1 (filtreli eşdeğeri: 6SL3210-1KE28-4AF1). Seri: SINAMICS G120C. Güç: 45,00 kW (LO) / 37,00 kW (HO) @ 400 V IEC; 50 hp (LO) / 40 hp (HO) @ 480 V NEC. Çıkış akımı: nominal (IN) 82,5 A · 82,5 A (LO) · 68 A (HO) · maks. 136 A. Giriş akımı: 76 A (LO) · 69 A (HO). Aşırı yük: LO — %150 IL / 3 s + %110 IL / 57 s (300 s çevrim); HO — %200 IH / 3 s + %150 IH / 57 s. Giriş: 3AC 380-480 V +%10/-%20, 47-63 Hz. Güç faktörü λ: 0,90…0,95. cos φ: 0,99. Verim η: 0,98. Güç kaybı: 1,01 kW. Filtre: Filtresiz. Anahtarlama frekansı: 4 kHz. Çıkış frekansı: 0-550 Hz (V/f) / 0-240 Hz (vektör). Kontrol: V/f lineer/kare/parametrik, V/f ECO, FCC, sensörsüz vektör, enkodersiz tork kontrolü (enkoderli vektör/tork kontrolü yok). G/Ç: 6 DI, 1 fail-safe DI, 2 DO (DC 30 V / 0,5 A), 1 AI (diferansiyel, 10 bit), 1 AO (izolesiz), PTC/KTY/Thermo-Click girişi (±5°C). Haberleşme: PROFINET / EtherNet/IP. Soğutma: Entegre fanlı hava soğutma, 0,055 m³/s. Ses: 72 dB (1 m). Ortam: Çalışma -20…+40°C, taşıma/depolama -40…+70°C, %95 RH yoğuşmasız, 1000 m rakım. ★ Gövde: Siemens ürün datasheet'ine göre FSD — 472 × 200 × 237 mm, 18,80 kg net. (Not: Bazı katalog tablolarında bu model FSE olarak listelenmektedir; güncel ürün datasheet'i FSD değerlerini vermektedir — proje için datasheet esas alınmalıdır.) Koruma: IP20 / UL open type. Terminal: Şebeke/motor/PE vidalı terminal 10,0-35,0 mm² (AWG 8-2), sinyal 0,15-1,5 mm². Motor kablosu: maks. 200 m ekranlı / 300 m ekransız. DC bara: Fren direnci bağlantısı mevcut. ★ DC bara reaktörü: FSD-FSF gövdelerde entegre; harici şebeke reaktörü gerekmez. Verim sınıfı: EN 50598-2'ye göre IE2. Standart/onaylar: UL, cUL, CE, RCM (C-Tick); EMC ve Alçak Gerilim direktifleri.
6SL3210-1KE28-4UF1 Seçim ve Kullanım İpuçları: (1) LO / HO ayrımı: Pompa, fan, kompresör gibi kare momentli yüklerde LO (45 kW / 82,5 A); konveyör, kırıcı, değirmen gibi sabit momentli ve zor kalkışlı yüklerde HO (37 kW / 68 A) değerini esas alın. (2) 37 kW sabit momentli yük için doğru model: 37 kW'lık bir kırıcı veya ağır konveyör sürecekseniz, 37 kW etiketli modelin HO değeri 30 kW olduğu için bu modeli seçmelisiniz. (3) Akım üzerinden seçim: Tipik bir 45 kW / 400 V motorun etiket akımı 80-82 A civarındadır ve LO'da uygundur — marj dardır, motor etiketini mutlaka kontrol edin. (4) ★ Kablo kesiti kritik: 82,5 A çıkış ve 76 A giriş akımına karşılık terminal aralığı 10-35 mm² ile sınırlıdır. 35 mm² bakır kablo bu akım için döşeme şekline ve ortam sıcaklığına göre sınırda kalabilir — kesit hesabını yönetmeliğe göre yapın, gerekiyorsa sürücü yakınına ara klemens/dağıtım bloğu koyarak daha kalın besleme kablosundan geçiş yapın. (5) Şebeke reaktörü gerekmez: FSD gövdede DC bara reaktörü entegredir. (6) Pano ısı yükü: ~1,01 kW güç kaybı ve 0,055 m³/s hava debisi — pano iklimlendirmesi bu değere göre boyutlandırılmalıdır; doğal havalandırma yetmez. (7) Aynı gövde avantajı: 37 kW modelinden bu modele geçerken pano yerleşimini değiştirmenize gerek yoktur. (8) Motor kablosu: Maks. 200 m ekranlı / 300 m ekransız; 150 m üzerinde çıkış reaktörü değerlendirilebilir. (9) EMC: Bu model filtresizdir; EMC uygunluğu gerekiyorsa harici Class A/B filtre planlayın veya filtreli 4AF1 versiyonunu tercih edin. (10) Frenleme: Yüksek ataletli yüklerde hızlı duruş için DC bara üzerinden fren direnci ekleyin.
Önemli Güvenlik ve Kullanım Uyarıları: (1) Kalifiye montaj: Kurulum, devreye alma ve bakım yalnızca yetkili elektrik personeli tarafından yapılmalıdır. (2) DC bara enerjisi: Şebeke kesildikten sonra DC bara kondansatörleri bir süre yüklü kalır — üretici talimatındaki bekleme süresine uyulmadan terminallere kesinlikle dokunulmamalıdır. Bu güç sınıfında saklı enerji yüksektir. (3) Topraklama: PE bağlantısı ve motor kablo ekranı kurallara uygun sonlandırılmalıdır. (4) Filtresiz versiyon: Harici filtre olmadan yapılan kurulumlarda EMC uyumluluğu tesis sorumluluğundadır. (5) Akım sınırı: 82,5 A nominal / 136 A maksimum çıkış akımı aşılmamalıdır. (6) ★ Kablo ve terminal: 82,5 A akımda kesit yetersizliği ve gevşek bağlantı ciddi ısınma ve yangın riski oluşturur — uygun pabuç, doğru kesit ve üretici tork değeri şarttır; ilk devreye almadan sonra bağlantılar kontrol edilmelidir. (7) Ortam: Çalışma sıcaklığı +40°C üzerinde ve 1000 m rakım üzerinde derating gerekir. (8) Havalandırma: Hava giriş/çıkışları kapatılmamalı, 0,055 m³/s hava debisi ve pano ısı atımı sağlanmalıdır. (9) Ağırlık: 18,8 kg — montaj plakası mukavemeti ve uygun kaldırma yöntemi planlanmalıdır. (10) IP20: Cihaz UL open type / IP20'dir — mutlaka uygun bir pano içine monte edilmelidir.
✔ Siemens 6SL3210-1KE28-4UF1 — SINAMICS G120C Kompakt AC Motor Hız Kontrol Cihazı | ✔ Seri: SINAMICS G120C — güç + kontrol tek gövdede | ✔ Güç: 45 kW (LO) / 37 kW (HO) · 50 hp / 40 hp | ✔ Çıkış: 82,5 A (LO) · 68 A (HO) · maks. 136 A | ✔ Giriş akımı: 76 A (LO) · 69 A (HO) | ✔ ★ Aşırı yük: %150 / 3 s (LO) — %200 / 3 s (HO) | ✔ ★ Giriş: 3AC 380-480 V +%10/-%20 · 47-63 Hz | ✔ ★ Filtre: Filtresiz (unfiltered) | ✔ ★ Haberleşme: Entegre PROFINET + EtherNet/IP | ✔ ★ Güvenlik: Entegre Safe Torque Off (STO) | ✔ ★ Entegre DC bara reaktörü — şebeke reaktörü gerekmez | ✔ G/Ç: 6 DI · 1 fail-safe DI · 2 DO · 1 AI · 1 AO · PTC/KTY | ✔ Kontrol: Sensörsüz vektör · V/f lineer/kare · FCC · V/f ECO | ✔ Verim: η 0,98 · IE2 · cos φ 0,99 · güç kaybı 1,01 kW | ✔ ★ Gövde: FSD — 472 × 200 × 237 mm · 18,8 kg (37 kW ile aynı) | ✔ Motor kablosu: maks. 200 m ekranlı / 300 m ekransız | ✔ Koruma: IP20 / UL open type · vidalı terminal 10-35 mm² | ✔ Onaylar: UL · cUL · CE · RCM | ✔ Uygulama: Büyük pompa, fan, kompresör, ağır konveyör, kırıcı, değirmen | ✔ Üretici: Siemens — orijinal ürün
Teknik Özellikler :
| Genel Bilgiler | |
| Ürün Kodu | 6SL3210-1KE28-4UF1 |
| Filtreli Eşdeğeri | 6SL3210-1KE28-4AF1 |
| Ürün Serisi | SINAMICS G120C |
| Ürün Tipi | Kompakt AC motor hız kontrol cihazı (frekans konvertörü) |
| Üretici | Siemens |
| Güç ve Çıkış | |
| Anma Gücü (LO, 400 V) | 45,00 kW |
| Anma Gücü (HO, 400 V) | 37,00 kW |
| Anma Gücü (NEC 480 V) | 50 hp (LO) / 40 hp (HO) |
| Nominal Çıkış Akımı (IN) | 82,5 A |
| Çıkış Akımı (LO) | 82,5 A |
| Çıkış Akımı (HO) | 68 A |
| Maksimum Çıkış Akımı | 136 A |
| Aşırı Yük (LO) | %150 / 3 s + %110 / 57 s (300 s çevrim) |
| Aşırı Yük (HO) | %200 / 3 s + %150 / 57 s (300 s çevrim) |
| Çıkış Frekansı | 0-550 Hz (V/f) / 0-240 Hz (vektör) |
| Anahtarlama Frekansı | 4 kHz (nominal) |
| Giriş | |
| Şebeke Gerilimi | 3AC 380-480 V (+%10 / -%20) |
| Şebeke Frekansı | 47-63 Hz |
| Giriş Akımı (LO / HO) | 76 A / 69 A |
| Faz Sayısı | 3 AC |
| Güç Faktörü λ | 0,90 … 0,95 |
| cos φ | 0,99 |
| EMC Filtresi | Filtresiz (unfiltered) |
| DC Bara Reaktörü | Entegre (FSD-FSF standart) |
| Kontrol, Haberleşme ve G/Ç | |
| Kontrol Modları | Sensörsüz vektör · enkodersiz tork · V/f lineer/kare/parametrik · FCC · V/f ECO |
| Haberleşme | PROFINET / EtherNet/IP (entegre, 2 port) |
| Güvenlik Fonksiyonu | Safe Torque Off (STO) — entegre |
| Dijital Giriş | 6 adet + 1 fail-safe DI |
| Dijital Çıkış | 2 adet (DC 30 V / 0,5 A) |
| Analog Giriş | 1 adet (diferansiyel, 10 bit) |
| Analog Çıkış | 1 adet (izolesiz) |
| Motor Sıcaklık Girişi | PTC / KTY / Thermo-Click (±5°C) |
| Fren Direnci | DC bara üzerinden bağlantı mevcut |
| Fiziksel ve Çevre | |
| Gövde Boyu | FSD (datasheet) |
| Ölçüler (Y × G × D) | 472 × 200 × 237 mm |
| Ağırlık | 18,80 kg |
| Soğutma | Entegre fanlı hava soğutma (0,055 m³/s) |
| Güç Kaybı | ~1,01 kW |
| Verim η | 0,98 — EN 50598-2'ye göre IE2 |
| Ses Basıncı (1 m) | 72 dB |
| Çalışma Sıcaklığı | -20 … +40°C (üzeri derating) |
| Depolama / Taşıma | -40 … +70°C |
| Bağıl Nem | Maks. %95 RH (yoğuşmasız) |
| Kurulum Rakımı | 1000 m (üzeri derating) |
| Bağlantı (şebeke/motor/PE) | Vidalı terminal — 10,0…35,0 mm² (AWG 8-2) |
| Sinyal Kablosu | 0,15…1,50 mm² |
| Motor Kablo Uzunluğu | Maks. 200 m ekranlı / 300 m ekransız |
| Koruma Sınıfı | IP20 / UL open type |
| Onaylar ve Aksesuar | |
| Onaylar | UL · cUL · CE · RCM (C-Tick) |
| Direktifler | EMC Direktifi · Alçak Gerilim Direktifi |
| Aksesuar | BOP-2 / IOP-2 operatör paneli · harici Class A/B EMC filtresi · fren direnci · çıkış reaktörü · yedek fan |
| Yazılım | STARTER · Startdrive (TIA Portal) |
Sık Sorulan Sorular
Bu sürücü 45 kW mı yoksa 37 kW mı? LO ve HO ne demek?
İkisi de doğrudur — fark yük tipine göre tanımlanan iki farklı çalışma modudur. LO (Low Overload — düşük aşırı yük): 45 kW, 82,5 A. Aşırı yük kapasitesi %150 nominal akım 3 saniye, ardından %110 / 57 saniye (300 s çevrim). Uygun yükler: pompa, fan, kompresör gibi kare momentli, kalkışta yüksek moment istemeyen yükler. HO (High Overload — yüksek aşırı yük): 37 kW, 68 A. Aşırı yük kapasitesi %200 / 3 saniye, ardından %150 / 57 saniye — maksimum çıkış akımı 136 A'e kadar çıkabilir. Uygun yükler: konveyör, kırıcı, değirmen, karıştırıcı gibi sabit momentli ve zor kalkışlı yükler. ★ Önemli pratik sonuç: 37 kW'lık sabit momentli bir yükünüz varsa (kırıcı, ağır konveyör), 37 kW etiketli modeli değil bu 45 kW'lık modeli seçmelisiniz — çünkü 37 kW'lık modelin HO değeri yalnızca 30 kW'tır. Üstelik iki model aynı fiziksel gövdede olduğu için bu geçiş panonuzda ek yer gerektirmez. 45 kW'lık bir pompa veya fan için ise bu model LO modunda doğru seçimdir. Altın kural: Seçimi kW üzerinden değil, motor etiket akımı ile sürücünün ilgili moddaki akımı karşılaştırarak yapın — tipik bir 45 kW / 400 V motorun etiket akımı 80-82 A civarındadır, yani LO'da marj dardır. Ariproses olarak yük tipinize göre doğru modeli belirlemenizde destek veriyoruz.
82,5 A için terminal 10-35 mm² — bu kesit yeterli mi?
Bu, 45 kW seviyesinde en dikkat edilmesi gereken noktadır. Datasheet'e göre şebeke, motor ve PE terminalleri 10,0-35,0 mm² (AWG 8-2) kesit aralığını kabul eder; cihazın çıkış akımı 82,5 A, giriş akımı 76 A'dir. Değerlendirme: 35 mm² bakır iletken, döşeme şekline, gruplandırmaya ve ortam sıcaklığına bağlı olarak tipik koşullarda bu akımı taşıyabilir; ancak marj dardır ve olumsuz koşullarda (yüksek ortam sıcaklığı, kablo kanalında çok sayıda kablo, uzun mesafe, gerilim düşümü şartı) yetersiz kalabilir. Ne yapmalısınız: (1) Kesit hesabını yönetmeliğe göre yapın — akım taşıma kapasitesi, düzeltme faktörleri ve gerilim düşümü birlikte değerlendirilmelidir; "35 mm² takılıyor, olur" yaklaşımı yeterli değildir. (2) Daha kalın kesit gerekiyorsa: Terminale doğrudan girmeyeceği için sürücü yakınına bir ara klemens veya dağıtım bloğu koyup kalın besleme kablosundan 35 mm²'ye geçiş yapın. (3) Pabuç kullanın: Bu kesitte kablo ucu mutlaka uygun kablo pabucu ile sonlandırılmalıdır. (4) Tork: Terminaller üretici tork değeri ile sıkılmalı, ilk çalıştırmadan bir süre sonra kontrol edilmelidir — gevşek bağlantı bu akımda ısınma ve yangın nedenidir. (5) Motor kablosu ekranlı olsun: EMC açısından ekranlı kablo ve doğru ekran sonlandırma önemlidir. (6) Sigorta/şalter: Giriş tarafı koruması 76 A giriş akımına ve Siemens kılavuzundaki önerilere göre seçilmelidir. Ariproses olarak kablo, pabuç, klemens ve koruma seçiminde destek veriyoruz.
37 kW modelle aynı gövdede olması ne işime yarar?
Bu, projelerde gerçek bir esneklik sağlar. 6SL3210-1KE27-0UF1 (37 kW) ile 6SL3210-1KE28-4UF1 (45 kW — bu ürün), Siemens datasheet'ine göre aynı FSD gövdeyi paylaşır: aynı 472 × 200 × 237 mm ölçü, aynı 18,8 kg ağırlık, aynı 10-35 mm² terminal, aynı 0,055 m³/s soğutma havası ve aynı ~1,01 kW güç kaybı. Pratik faydaları: (1) Pano tasarımı değişmez: 37 kW için çizilmiş bir pano yerleşimini, montaj deliklerini ve boşluk mesafelerini değiştirmeden 45 kW'a çıkabilirsiniz. (2) İklimlendirme hesabı geçerli kalır: Isı yükü aynı olduğu için pano soğutma seçiminizi yeniden yapmanız gerekmez. (3) Geç karar verme imkanı: Motor gücü proje sırasında netleşmemişse, pano imalatına aynı yerleşimle başlayabilirsiniz. (4) Sabit momentli yüke geçiş: 37 kW'lık bir yükünüz kare momentliyken sabit momentliye dönüşürse (örneğin uygulama değişikliği), gövde değiştirmeden bu modele geçebilirsiniz. (5) Yedek parça: Aynı gövdeyi kullanan modellerde fan ve aksesuar ortaklığı olur. ★ Önemli sınır: Bir üst kademe olan 55 kW (6SL3210-1KE31-1UF1) FSF gövdeye geçer — 708 × 305 × 357 mm ve 57,5 kg ile çok daha büyük ve ağırdır. Yani 45 kW, kompakt FSD yerleşiminde alabileceğiniz en yüksek güçtür; bunun üzerine çıkacaksanız pano tasarımını baştan planlamanız gerekir. Ariproses olarak güç kademesi ve pano planlaması kararlarında destek veriyoruz.
"Filtresiz" (UF1) ne anlama geliyor? Harici EMC filtresi almam gerekir mi?
Sipariş kodundaki "U" harfi, sürücünün entegre EMC (RFI) filtresi olmadan geldiğini gösterir. "A" versiyonu (6SL3210-1KE28-4AF1) ise entegre Class A filtre ile gelir. Filtre ne işe yarar: Sürücünün anahtarlamadan doğan yüksek frekanslı girişimini (iletilen emisyon) şebekeye yayılmadan bastırır — aynı tesisteki hassas cihazlar etkilenmez ve EMC standartlarına uygunluk sağlanır. 45 kW seviyesinde emisyon da yükseldiği için konu daha kritiktir. Filtresiz versiyon ne zaman tercih edilir: (1) IT (topraklanmamış) şebekelerde — bu tip şebekelerde entegre filtre genellikle uygun değildir veya devre dışı bırakılmalıdır. (2) Harici filtre kullanılacaksa — proje gereği ayrı Class A/B filtre planlanmışsa. (3) Kaçak akım hassasiyeti varsa — filtre toprak kaçak akımını artırır. (4) EMC zorunluluğu bulunmayan uygulamalarda maliyet avantajı için. Ne yapmalısınız: Standart topraklamalı (TN) sanayi tesisinde CE/EMC uyumluluğu gerekiyorsa, ya harici Class A veya Class B filtre planlayın ya da doğrudan filtreli 4AF1 versiyonunu tercih edin. Ariproses olarak hem filtreli/filtresiz versiyonları hem de uygun harici filtreleri temin ediyoruz.
Ürün orijinal Siemens mi? Garanti ve tedarik nasıl?
Evet, %100 orijinal Siemens ürünüdür. Siemens, dünyanın önde gelen endüstriyel otomasyon ve tahrik teknolojisi üreticilerindendir — SIMATIC PLC, HMI, SINAMICS sürücü, SIRIUS şalt ve daha pek çok ürün grubuna sahiptir. Garanti: Siemens standart üretici garantisi. Tedarik: (1) Stok: 45 kW yaygın bir güç kademesidir, stok durumuna göre hızlı temin. (2) Stokta yoksa: Siemens Türkiye / yetkili distribütör kanalından tedarik. (3) Toplu ve proje siparişi: Miktar bazlı özel fiyatlandırma ve teslim planı. (4) Alternatif versiyon: Filtreli (4AF1) versiyon da temin edilebilir. Ariproses hizmetleri: Sürücü boyutlandırma (motor akımı + yük tipine göre doğru model), SINAMICS G120C tüm güç kademeleri (0,55-132 kW), SINAMICS G120X / G150 / V20 alternatifleri, aksesuar temini (BOP-2 / IOP-2 panel, EMC filtresi, fren direnci, çıkış reaktörü, yedek fan), pano tasarımı, ısı ve iklimlendirme hesabı, kablo/pabuç/koruma seçimi ve devreye alma desteği, retrofit desteği, komple Siemens otomasyon çözümü (SIMATIC PLC + HMI + sürücü + şalt malzeme). İlgili G120C modelleri: 6SL3210-1KE27-0UF1 (37 kW), 6SL3210-1KE28-4UF1 (45 kW — bu ürün), 6SL3210-1KE31-1UF1 (55 kW), 6SL3210-1KE31-4UF1 (75 kW). Komple çözüm örneği: 6SL3210-1KE28-4UF1 + IOP-2 panel + harici Class A EMC filtresi + fren direnci + uygun kompakt güç şalteri + pano klimatizasyonu — devreye alınmaya hazır 45 kW tahrik çözümü. Detaylı bilgi, güncel fiyat ve teklif için +90 532 224 04 33 veya info@ariproses.com.
İlgili Siemens SINAMICS Ürünleri
6SL3210-1KE28-4UF1
Bu Ürün ✓ (45 kW)
SINAMICS G120C 45 kW
45 kW LO · 82,5 A · filtresiz · PROFINET / EtherNet-IP · FSD
Seçildi ✓6SL3210-1KE27-0UF1
Alt Güç (37 kW)
SINAMICS G120C 37 kW
37 kW LO / 30 kW HO · aynı FSD gövde · 68 A
İncele6SL3210-1KE31-1UF1
Üst Güç (55 kW)
SINAMICS G120C 55 kW
55 kW LO / 45 kW HO · FSF gövde · sabit momentli 45 kW için
İnceleBüyük Pompa, Fan, Kompresör ve Ağır Makine Tahrikleriniz için Siemens 45 kW SINAMICS G120C Sürücü
Stok, fiyat, motor akımı ve yük tipine göre sürücü boyutlandırma, filtreli/filtresiz versiyon seçimi, EMC filtresi,
kablo ve koruma seçimi, pano ısı ve iklimlendirme hesabı, devreye alma desteği için hemen ulaşın.
Orijinal Siemens Entegre DC Bara Reaktörü Entegre STO Boyutlandırma ve Devreye Alma Desteği Proje ve Toplu Sipariş İndirimi
