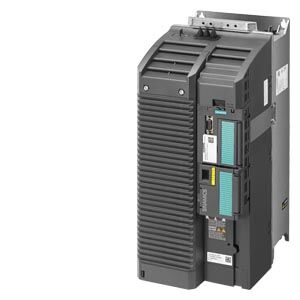

SIEMENS 6SL3210-1KE27-0UF1 | SINAMICS G120C 37kW Sürücü
Siemens 6SL3210-1KE27-0UF1 SINAMICS G120C Serisi Kompakt AC Motor Hız Kontrol Cihazı (Frekans Konvertörü / Invertör / Sürücü) — 37 kW Düşük Aşırı Yük (LO) ve 30 kW Yüksek Aşırı Yük (HO) Anma Gücü, 3AC 380-480 V (+%10/-%20) 47-63 Hz Şebeke Girişi, 68 A Nominal Çıkış Akımı (HO'da 58 A) ve 116 A Maksimum Çıkış Akımı, %150 / 3 s Aşırı Yük Kapasitesi, Filtresiz (Unfiltered) Versiyon, Entegre PROFINET ve EtherNet/IP Haberleşme, Entegre Safe Torque Off (STO) Güvenlik Fonksiyonu, 6 Dijital Giriş / 2 Dijital Çıkış / 1 Analog Giriş / 1 Analog Çıkış, PTC-KTY Motor Termistör Girişi, Sensörsüz Vektör Kontrol ve V/f (Lineer, Kare, FCC, ECO) Kontrol Modları, 0-550 Hz Çıkış Frekansı, Fren Direnci Bağlantısı, Entegre DC Bara Reaktörü (Harici Şebeke Reaktörü Gerekmez), %98 Verim ve IE2 Verim Sınıfı, Fan Soğutmalı FSD Gövde (472 × 200 × 237 mm, 18,8 kg), 10-35 mm² Vidalı Terminal, IP20 / UL Open Type Koruma — Büyük Pompa, Fan, Kompresör, Ağır Konveyör, Kırıcı ve Değirmen Uygulamaları için Güçlü Endüstriyel AC Sürücü
Siemens · SINAMICS G120C Serisi (Kompakt Tek Gövde AC Sürücü) · ★ Yüksek güç segmenti · FSD gövde — entegre DC bara reaktörlü · Ürün Kodu: 6SL3210-1KE27-0UF1 · Güç: 37 kW (LO) / 30 kW (HO) · NEC: 40 hp (LO) / 30 hp (HO) · Çıkış akımı: 68 A (LO) / 58 A (HO) · maks. 116 A · Giriş akımı: 64 A (LO) / 61 A (HO) · ★ Aşırı yük: %150 / 3 s (LO) — %200 / 3 s (HO) · ★ Giriş: 3AC 380-480 V +%10/-%20, 47-63 Hz · ★ Filtre: Filtresiz (unfiltered) — harici EMC filtresi ile kullanılabilir · ★ Haberleşme: Entegre PROFINET + EtherNet/IP · ★ Güvenlik: Entegre Safe Torque Off (STO) · G/Ç: 6 DI · 2 DO · 1 AI · 1 AO · 1 fail-safe DI · PTC/KTY girişi · Kontrol: Sensörsüz vektör · V/f lineer/kare/parametrik · FCC · V/f ECO · Çıkış frekansı: 0-550 Hz (V/f) / 0-240 Hz (vektör) · Anahtarlama: 4 kHz (nominal) · Verim: η 0,98 · IE2 · cos φ 0,99 · güç kaybı 1,01 kW · Soğutma: Entegre fanlı hava soğutma (0,055 m³/s) · 72 dB · ★ Entegre DC bara reaktörü · ★ Fren direnci bağlantısı (DC bara) · Gövde: FSD — 472 × 200 × 237 mm · 18,8 kg · Koruma: IP20 / UL open type · Bağlantı: Vidalı terminal 10-35 mm² · Motor kablosu: maks. 200 m ekranlı / 300 m ekransız · Orijinal Siemens
Bu Siemens sürücü son 24 saatte 26 pano üreticisi, tesis mühendisi ve sistem entegratörü tarafından incelendi — Stok ve fiyat için +90 532 224 04 33
37 kW, büyük pompa istasyonları, endüstriyel fan grupları, kompresörler ve ağır proses makinelerinin güç kademesidir. Siemens 6SL3210-1KE27-0UF1, bu seviye için 37 kW (LO) / 30 kW (HO) SINAMICS G120C AC sürücüdür. Öne çıkan özellikleri: entegre DC bara reaktörü (harici şebeke reaktörü gerekmez), entegre PROFINET + EtherNet/IP (ek haberleşme kartı gerekmez), entegre Safe Torque Off (STO), fren direnci bağlantısı ve %98 verim. Güç ünitesi ile kontrol ünitesi tek gövdede olduğu için stok, montaj ve devreye alma basitleşir; 18,8 kg ağırlıkla bu güçte tek kişiyle taşınabilir bir cihazdır. Bu model filtresizdir (unfiltered) — EMC gereksinimi olan tesislerde harici filtre ile birlikte planlanmalıdır.
Ürün Kodu Çözümleme — 6SL3210-1KE27-0UF1
Ürün Kodunun Anlamı
U = filtresiz (unfiltered) · A = entegre Class A filtreli · F = PROFINET + EtherNet/IP · Filtreli eşdeğeri: 6SL3210-1KE27-0AF1 · FSD ve üzeri gövdelerde haberleşme seçeneği PROFINET / EtherNet-IP'dir
Ana Teknik Spesifikasyonlar
Güç
LO · HO'da
30 kW
Çıkış Akımı
HO 58 A
maks. 116 A
Giriş
3AC · 47-63
Hz · 64 A
Gövde
472×200×237
mm · 18,8 kg
Fiziksel Yapı — FSD Gövde
FSD Gövde — Entegre DC Bara Reaktörlü
- Ölçü (Y×G×D)472×200×237 mm
- Ağırlık18,8 kg
- DC ReaktörEntegre
- Soğutma0,055 m³/s · 72 dB
- Terminal10-35 mm²
- KorumaIP20 / UL open
★ Entegre DC Bara Reaktörü — Harici Şebeke Reaktörü Gerekmez
FSD Gövdenin Getirdiği Avantaj
SINAMICS G120C'de DC bara reaktörü, FSD'den FSF'ye kadar olan gövdelerde cihazın içine entegre edilmiştir — bu model FSD gövde olduğu için ayrıca harici şebeke reaktörü satın almanıza ve panoya yerleştirmenize gerek yoktur. Reaktör ne işe yarar: (1) Harmonik azaltma: Sürücünün şebekeden çektiği darbeli akımı yumuşatarak akım harmoniklerini düşürür — 64 A gibi bir giriş akımında bu, tesis genelinde hissedilir bir fark yaratır. (2) Bileşen ömrü: Doğrultucu diyotları ve DC bara kondansatörleri üzerindeki termal yükü azaltır; sürücünün servis ömrü uzar. (3) Şebeke koruması: Gerilim çukurları ve geçici olayların (transient) etkisini hafifletir. Pratik kazanç: Daha az bileşen, daha az kablolama, daha az pano alanı ve daha düşük toplam maliyet — ayrıca güç faktörü λ değeri 0,90-0,95 gibi iyi bir seviyededir. Yine de dikkat: Tesis genelinde sıkı bir harmonik sınırı (şebeke işletmecisi şartı veya IEEE 519 gibi) varsa veya çok sayıda sürücü aynı baradan besleniyorsa, aktif harmonik filtre gibi ek çözümler ayrıca değerlendirilmelidir.
★ Entegre PROFINET + EtherNet/IP — Ek Kart Gerekmez
Haberleşmeye Hazır — Doğrudan PLC'ye Bağlanır
Kod sonundaki "F" harfi, sürücünün entegre PROFINET ve EtherNet/IP arayüzüne sahip olduğunu gösterir. Avantajları: (1) Ek modül yok: Ayrı haberleşme kartı satın alıp takmanıza gerek kalmaz. (2) TIA Portal entegrasyonu: SIMATIC S7-1200/1500 PLC'lerle Startdrive üzerinden hızlı konfigürasyon, standart telegramlar. (3) İzleme ve teşhis: Hız, akım, tork, güç ve arıza kodları şebeke üzerinden okunabilir — 37 kW gibi sürekli çalışan kritik bir tahrikte enerji izleme ve kestirimci bakım için değerli. (4) İki port: Hat (line) topolojisinde sürücüler arka arkaya bağlanarak kablolama sadeleşir. (5) EtherNet/IP: Rockwell/Allen-Bradley tabanlı sistemlerde de aynı donanım kullanılabilir. Not: Filtreli versiyon 6SL3210-1KE27-0AF1 kodu ile temin edilebilir.
★ Entegre Safe Torque Off (STO) — Makine Güvenliği
Ek Donanım Olmadan Temel Güvenlik Fonksiyonu
SINAMICS G120C'de Safe Torque Off (STO) standart olarak entegredir. STO nedir: Güvenlik talebi geldiğinde (acil stop, koruyucu kapak açılması vb.) sürücünün motora tork üretecek enerjiyi vermesini güvenli biçimde engelleyen fonksiyondur — motor serbest yavaşlar ve istem dışı yeniden çalışma engellenir. Avantajları: (1) Kontaktör tasarrufu: 68 A seviyesinde bir güvenlik kontaktörü hem pahalı hem hacimlidir; STO çoğu uygulamada bu ihtiyacı ortadan kaldırır. (2) Daha hızlı yeniden başlatma: Ana devre kesilmediği için sistem çabuk devreye alınır. (3) Daha az kablolama ve pano alanı. (4) Fail-safe giriş: Sürücüde güvenlik amaçlı fail-safe dijital giriş bulunur; güvenlik rölesi veya güvenlik PLC'si ile birlikte kullanılabilir. Not: Ulaşılan güvenlik seviyesi (SIL/PL) tüm güvenlik zincirinin tasarımına bağlıdır; risk analizi ve doğrulama yapılmalıdır.
Temel Özellikler ve Fonksiyonlar
6SL3210-1KE27-0UF1 Öne Çıkan Özellikleri
Vektör + V/f Kontrol
Sensörsüz vektör, V/f lineer/kare, FCC, V/f ECO
Zengin G/Ç
6 DI · 2 DO · 1 AI · 1 AO · 1 fail-safe DI
Motor Koruma Girişi
PTC / KTY / Thermo-Click termistör girişi
Fren Direnci Bağlantısı
DC bara üzerinden harici fren direnci
%98 Verim · IE2
V/f ECO ile pompa/fanda ek enerji tasarrufu
BOP-2 / IOP-2 Panel
Opsiyonel panel veya Startdrive ile devreye alma
37 kW (1KE27-0) vs 30 kW (1KE26-0) — Hangisi Bana Uygun?
Komşu Güç Kademeleri Karşılaştırması (Her İkisi de FSD)
| ÖZELLİK | 1KE27-0UF1 (Bu Ürün) | 1KE26-0UF1 |
| Güç (LO) | 37 kW | 30 kW |
| Güç (HO) | 30 kW | 22 kW |
| Çıkış Akımı (LO / HO) | 68 A / 58 A | 58 A / 43 A |
| Maks. Çıkış Akımı | 116 A | 87 A |
| Giriş Akımı (LO) | 64 A | 58 A |
| Güç Kaybı | ~1,01 kW | ~0,77 kW |
| Gövde / Ağırlık | FSD / 18,8 kg | FSD / 17,1 kg |
| İdeal Kullanım | 37 kW pompa-fan · 30 kW konveyör/kırıcı | 30 kW pompa-fan · 22 kW konveyör |
SINAMICS G120C — 400 V Sınıfı Güç Modelleri (PROFINET / Filtresiz)
Yakın Güç Kademeleri — Doğru Modeli Seçin
| SİPARİŞ KODU | GÜÇ (LO / HO) | GÖVDE |
| 6SL3210-1KE23-8UF1 | 18,5 / 15 kW | FSC |
| 6SL3210-1KE24-4UF1 | 22 / 18,5 kW | FSD |
| 6SL3210-1KE26-0UF1 | 30 / 22 kW | FSD |
| 6SL3210-1KE27-0UF1 ✓ (bu ürün) | 37 / 30 kW | FSD |
| 6SL3210-1KE28-4UF1 | 45 / 37 kW | FSE |
| 6SL3210-1KE31-1UF1 | 55 / 45 kW | FSF |
Öne Çıkan Özellikler — 6'lı Özet
37 kW Güç
68 ALO 37 kW / HO 30 kW — güçlü tahrikler
Aşırı Yük
%150 / 3 sHO modunda %200 / 3 s · maks. 116 A
DC Bara Reaktörü
EntegreHarici şebeke reaktörü gerekmez
Entegre Fieldbus
PROFINETEtherNet/IP dahil — ek kart gerekmez
Safe Torque Off
STOStandart entegre güvenlik fonksiyonu
Verim
η 0,98 · IE2cos φ 0,99 · güç kaybı 1,01 kW
