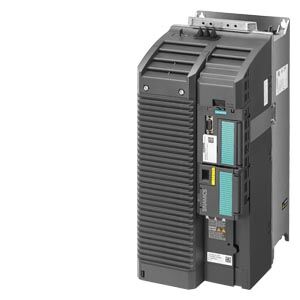

SIEMENS 6SL3210-1KE24-4UF1 | SINAMICS G120C 22kW Sürücü
Siemens Orijinal hızlı stok 22 kW · 43 A PROFINET + EtherNet/IP Entegre STO
Siemens 6SL3210-1KE24-4UF1 SINAMICS G120C Serisi Kompakt AC Motor Hız Kontrol Cihazı (Frekans Konvertörü / Invertör / Sürücü):
22 kW Düşük Aşırı Yük (LO) ve 18,5 kW Yüksek Aşırı Yük (HO) Anma Gücü, 3AC 380-480 V (+%10/-%20) 47-63 Hz Şebeke Girişi, 43 A Nominal Çıkış Akımı (HO'da 37 A) ve 74 A Maksimum Çıkış Akımı, %150 / 3 s Aşırı Yük Kapasitesi, Filtresiz (Unfiltered) Versiyon, Entegre PROFINET ve EtherNet/IP Haberleşme, Entegre Safe Torque Off (STO) Güvenlik Fonksiyonu, 6 Dijital Giriş / 2 Dijital Çıkış / 1 Analog Giriş / 1 Analog Çıkış, PTC-KTY Motor Termistör Girişi, Sensörsüz Vektör Kontrol ve V/f (Lineer, Kare, FCC, ECO) Kontrol Modları, 0-550 Hz Çıkış Frekansı, Entegre DC Bara Reaktörü (Harici Şebeke Reaktörü Gerekmez), IE2 Verim Sınıfı, Fan Soğutmalı FSD Gövde (472 × 200 × 237 mm), IP20 / UL Open Type Koruma — Pompa, Fan, Kompresör, Ağır Konveyör, Kırıcı ve Endüstriyel Makine Uygulamaları için Güçlü AC Sürücü
Siemens · SINAMICS G120C Serisi (Kompakt Tek Gövde AC Sürücü) · ★ Üst güç segmenti · FSD gövde — entegre DC bara reaktörü buradan itibaren standart · Ürün Kodu: 6SL3210-1KE24-4UF1 · Güç: 22 kW (LO) / 18,5 kW (HO) · NEC: 25 hp (LO) / 20 hp (HO) · Çıkış akımı: 43 A (LO) / 37 A (HO) · maks. 74 A · Giriş akımı: 41 A (LO) / 39 A (HO) · ★ Aşırı yük: %150 / 3 s (LO) — %200 / 3 s (HO) · ★ Giriş: 3AC 380-480 V +%10/-%20, 47-63 Hz · ★ Filtre: Filtresiz (unfiltered) — harici EMC filtresi ile kullanılabilir · ★ Haberleşme: Entegre PROFINET + EtherNet/IP · ★ Güvenlik: Entegre Safe Torque Off (STO) · G/Ç: 6 DI · 2 DO · 1 AI · 1 AO · 1 fail-safe DI · PTC/KTY girişi · Kontrol: Sensörsüz vektör · V/f lineer/kare/parametrik · FCC · V/f ECO · Çıkış frekansı: 0-550 Hz · Anahtarlama: 4 kHz (nominal) · Verim: IE2 · cos φ 0,99 · Soğutma: Entegre fanlı hava soğutma · ★ Entegre DC bara reaktörü — ayrıca şebeke reaktörü gerekmez · Gövde: FSD — 472 × 200 × 237 mm · Koruma: IP20 / UL open type · Bağlantı: Vidalı terminal (FSD: 10-35 mm²) · Orijinal Siemens
6SL3210-1KE24-4UF1 22 kW · 43 A 3AC 380-480V PROFINET / EtherNet-IP STO · 6DI/2DO/1AI/1AO Filtresiz · FSD · IP20
22 kW
LO · 18,5 kW HO
43 A
maks. 74 A
FSD
DC reaktör dahil
Bu Siemens sürücü son 24 saatte 28 pano üreticisi, tesis mühendisi ve sistem entegratörü tarafından incelendi — Stok ve fiyat için +90 532 224 04 33
Ürün Hakkında
Kısa Açıklama: Siemens 6SL3210-1KE24-4UF1, Siemens'in SINAMICS G120C serisi kompakt AC motor hız kontrol cihazıdır (frekans konvertörü / invertör). Güç: 22 kW (Low Overload) / 18,5 kW (High Overload) @ 400 V; NEC 480 V: 25 hp (LO) / 20 hp (HO). Çıkış akımı: 43 A (LO) · 37 A (HO) · nominal akım (IN) 43 A · maksimum 74 A. Giriş akımı: 41 A (LO) · 39 A (HO). ★ Aşırı yük: LO'da %150 nominal akım 3 s, ardından %110 / 57 s (300 s çevrim); HO'da %200 / 3 s, ardından %150 / 57 s. ★ Giriş: 3AC 380-480 V (+%10/-%20), 47-63 Hz. cos φ: 0,99. ★ Filtre: Filtresiz (unfiltered) versiyon — EMC gereksinimi olan tesislerde harici Class A/B filtre ile kullanılır. ★ Haberleşme: Entegre PROFINET ve EtherNet/IP (kod sonundaki "F"). ★ Güvenlik: Entegre Safe Torque Off (STO). G/Ç: 6 dijital giriş, 1 fail-safe dijital giriş, 2 dijital çıkış (DC 30 V), 1 analog giriş (diferansiyel), 1 analog çıkış (izolesiz), PTC/KTY/Thermo-Click motor sıcaklık girişi (±5°C). Kontrol modları: Sensörsüz vektör kontrol, enkodersiz tork kontrolü, V/f lineer / kare / parametrik, FCC (akı akımı kontrollü V/f), V/f ECO. Enkoderli vektör ve enkoderli tork kontrolü desteklenmez. Çıkış frekansı: 0-550 Hz (V/f) / 0-240 Hz (vektör kontrol datasheet değeri). Anahtarlama frekansı: 4 kHz (nominal). Verim: EN 50598-2'ye göre IE2 verim sınıfı. Güç kaybı: ~0,68 kW. Ses seviyesi: 72 dB (1 m). Soğutma: Entegre fanlı hava soğutma. ★ Entegre DC bara reaktörü: FSD-FSF gövdelerde standarttır — ayrıca harici şebeke reaktörü gerekmez. ★ Gövde: FSD — 472 × 200 × 237 mm (Y×G×D). Koruma: IP20 / UL open type. Bağlantı: Vidalı terminal (FSD gövdede tipik olarak 10-35 mm²); sinyal 0,15-1,5 mm². Ortam: Çalışma -20…+40°C (üzeri derating), taşıma -40…+70°C, 1000 m rakım. Onaylar: CE, UL, cUL, RCM (C-Tick). Uygulama: Pompa, fan, kompresör, ağır konveyör, kırıcı, karıştırıcı ve genel makine tahriki. Orijinal Siemens.
22 kW, sanayide pompa istasyonları, fan grupları, kompresörler ve ağır konveyör hatlarının yaygın güç kademelerinden biridir. Siemens 6SL3210-1KE24-4UF1, bu kademe için 22 kW (LO) / 18,5 kW (HO) SINAMICS G120C AC sürücüdür. Öne çıkan özellikleri: entegre DC bara reaktörü (harici şebeke reaktörü gerekmez), entegre PROFINET + EtherNet/IP (ek haberleşme kartı gerekmez), entegre Safe Torque Off (STO), zengin G/Ç seti ve sensörsüz vektör kontrol. Güç ünitesi ile kontrol ünitesi tek gövdede olduğu için stok, montaj ve devreye alma basitleşir. Bu model filtresizdir (unfiltered) — EMC gereksinimi olan tesislerde harici filtre ile birlikte planlanmalıdır.
Ürün Kodu Çözümleme — 6SL3210-1KE24-4UF1
Ürün Kodunun Anlamı
6SL3210
SINAMICS G120C
1KE
400V sınıfı
24-4
Akım kademesi
U
Filtresiz
F
PROFINET / EtherNet-IP
U = filtresiz (unfiltered) · A = entegre Class A filtreli · F = PROFINET + EtherNet/IP · Filtreli eşdeğeri: 6SL3210-1KE24-4AF1 · Not: FSD ve üzeri gövdelerde PROFINET/EtherNet-IP dışındaki haberleşme seçenekleri sınırlıdır
Ana Teknik Spesifikasyonlar
Güç
22 kW
LO · HO'da
18,5 kW
Çıkış Akımı
43 A
HO 37 A
maks. 74 A
Giriş
380-480V
3AC · 47-63
Hz · 41 A
Gövde
FSD
472×200×237
mm
Fiziksel Yapı — FSD Gövde
FSD Gövde — Entegre DC Bara Reaktörlü
- Ölçü (Y×G×D)472×200×237 mm
- DC ReaktörEntegre
- SoğutmaFan · 72 dB
- Terminal10-35 mm²
- HaberleşmePROFINET ×2
- KorumaIP20 / UL open
★ Entegre DC Bara Reaktörü — Harici Şebeke Reaktörü Gerekmez
FSD Gövdenin Getirdiği Avantaj
SINAMICS G120C'de DC bara reaktörü, FSD'den FSF'ye kadar olan gövdelerde cihazın içine entegre edilmiştir — bu model FSD gövde olduğu için ayrıca harici şebeke reaktörü satın almanıza ve panoya yerleştirmenize gerek yoktur. Reaktör ne işe yarar: (1) Harmonik azaltma: Sürücünün şebekeden çektiği darbeli akımı yumuşatarak akım harmoniklerini düşürür — tesisteki diğer cihazlar ve trafo daha az etkilenir. (2) Bileşen ömrü: Doğrultucu diyotları ve DC bara kondansatörleri üzerindeki termal yükü azaltır; sürücünün servis ömrü uzar. (3) Şebeke koruması: Şebeke tarafındaki gerilim çukurlarının ve geçici olayların (transient) etkisini hafifletir. Pratik kazanç: Daha az bileşen, daha az kablolama, daha az pano alanı ve daha düşük toplam maliyet. Yine de dikkat: Tesis genelinde sıkı bir harmonik sınırı (şebeke işletmecisi şartı veya IEEE 519 gibi) varsa veya çok sayıda sürücü aynı baradan besleniyorsa, aktif harmonik filtre gibi ek çözümler ayrıca değerlendirilmelidir.
★ Entegre PROFINET + EtherNet/IP — Ek Kart Gerekmez
Haberleşmeye Hazır — Doğrudan PLC'ye Bağlanır
Kod sonundaki "F" harfi, sürücünün entegre PROFINET ve EtherNet/IP arayüzüne sahip olduğunu gösterir. Avantajları: (1) Ek modül yok: Ayrı haberleşme kartı satın alıp takmanıza gerek kalmaz. (2) TIA Portal entegrasyonu: SIMATIC S7-1200/1500 PLC'lerle Startdrive üzerinden hızlı konfigürasyon, standart telegramlar. (3) İzleme ve teşhis: Hız, akım, tork, güç ve arıza kodları şebeke üzerinden okunabilir — 22 kW gibi kritik bir tahrikte enerji izleme ve uzaktan teşhis için değerli. (4) İki port: Hat (line) topolojisinde sürücüler arka arkaya bağlanarak kablolama sadeleşir. (5) EtherNet/IP: Rockwell/Allen-Bradley tabanlı sistemlerde de aynı donanım kullanılabilir. Not: Filtreli versiyon 6SL3210-1KE24-4AF1 kodu ile temin edilebilir.
★ Entegre Safe Torque Off (STO) — Makine Güvenliği
Ek Donanım Olmadan Temel Güvenlik Fonksiyonu
SINAMICS G120C'de Safe Torque Off (STO) standart olarak entegredir. STO nedir: Güvenlik talebi geldiğinde (acil stop, koruyucu kapak açılması vb.) sürücünün motora tork üretecek enerjiyi vermesini güvenli biçimde engelleyen fonksiyondur — motor serbest yavaşlar ve istem dışı yeniden çalışma engellenir. Avantajları: (1) Kontaktör tasarrufu: 43 A seviyesinde bir güvenlik kontaktörü hem pahalı hem hacimlidir; STO çoğu uygulamada bu ihtiyacı ortadan kaldırır. (2) Daha hızlı yeniden başlatma: Ana devre kesilmediği için sistem çabuk devreye alınır. (3) Daha az kablolama ve pano alanı. (4) Fail-safe giriş: Sürücüde güvenlik amaçlı fail-safe dijital giriş bulunur; güvenlik rölesi veya güvenlik PLC'si ile birlikte kullanılabilir. Not: Ulaşılan güvenlik seviyesi (SIL/PL) tüm güvenlik zincirinin tasarımına bağlıdır; risk analizi ve doğrulama yapılmalıdır.
Temel Özellikler ve Fonksiyonlar
6SL3210-1KE24-4UF1 Öne Çıkan Özellikleri
Vektör + V/f Kontrol
Sensörsüz vektör, V/f lineer/kare, FCC, V/f ECO
Zengin G/Ç
6 DI · 2 DO · 1 AI · 1 AO · 1 fail-safe DI
Motor Koruma Girişi
PTC / KTY / Thermo-Click termistör girişi
Entegre DC Reaktör
FSD'de standart — şebeke reaktörü gerekmez
IE2 Verim Sınıfı
V/f ECO ile pompa/fanda ek enerji tasarrufu
BOP-2 / IOP-2 Panel
Opsiyonel panel veya Startdrive ile devreye alma
22 kW (1KE24-4) vs 11 kW (1KE22-6) — Gövde Farkı Neden Bu Kadar Büyük?
FSC → FSD Geçişi: Ne Değişiyor?
| ÖZELLİK | 1KE24-4UF1 (Bu Ürün) | 1KE22-6UF1 |
| Güç (LO / HO) | 22 kW / 18,5 kW | 11 kW / 7,5 kW |
| Çıkış Akımı (LO / HO) | 43 A / 37 A | 25 A / 16,5 A |
| Maks. Çıkış Akımı | 74 A | 33 A |
| Gövde | FSD — 472×200×237 mm | FSC — 295×140×208 mm |
| DC Bara Reaktörü | ✔ Entegre | Yok (harici opsiyon) |
| Terminal Kesiti | 10-35 mm² | 6-16 mm² |
| İdeal Kullanım | 22 kW pompa-fan · 18,5 kW konveyör/kırıcı | 11 kW pompa-fan · 7,5 kW konveyör |
SINAMICS G120C — 400 V Sınıfı Güç Modelleri (PROFINET / Filtresiz)
Yakın Güç Kademeleri — Doğru Modeli Seçin
| SİPARİŞ KODU | GÜÇ (LO / HO) | GÖVDE |
| 6SL3210-1KE22-6UF1 | 11 / 7,5 kW | FSC |
| 6SL3210-1KE23-2UF1 | 15 / 11 kW | FSC |
| 6SL3210-1KE23-8UF1 | 18,5 / 15 kW | FSC |
| 6SL3210-1KE24-4UF1 ✓ (bu ürün) | 22 / 18,5 kW | FSD |
| 6SL3210-1KE26-0UF1 | 30 / 22 kW | FSD |
| 6SL3210-1KE27-0UF1 | 37 / 30 kW | FSD |
Öne Çıkan Özellikler — 6'lı Özet
22 kW Güç
43 ALO 22 kW / HO 18,5 kW — güçlü tahrikler
Aşırı Yük
%150 / 3 sHO modunda %200 / 3 s · maks. 74 A
DC Bara Reaktörü
EntegreHarici şebeke reaktörü gerekmez
Entegre Fieldbus
PROFINETEtherNet/IP dahil — ek kart gerekmez
Safe Torque Off
STOStandart entegre güvenlik fonksiyonu
Verim
IE2 · cos φ 0,99V/f ECO ile ek enerji tasarrufu
Tipik Uygulama Alanları
Pompa İstasyonuTerfi, sirkülasyon, atık su ve basınçlandırma
Endüstriyel FanAspirasyon, baca, toz toplama, HVAC
KompresörVidalı kompresör ve basınç kontrollü sistemler
Ağır KonveyörBant konveyör, elevatör, taşıma hatları
Kırıcı / KarıştırıcıProses makineleri, mikser, granülatör
RetrofitMICROMASTER ve eski sürücü yenilemeleri
Teknik Notlar (Siemens resmi ürün datasheet + Siemens G120C kataloğu): Ürün kodu: 6SL3210-1KE24-4UF1 (filtreli eşdeğeri: 6SL3210-1KE24-4AF1). Seri: SINAMICS G120C. Güç: 22,00 kW (LO) / 18,50 kW (HO) @ 400 V IEC; 25 hp (LO) / 20 hp (HO) @ 480 V NEC. Çıkış akımı: nominal (IN) 43 A · 43 A (LO) · 37 A (HO) · maks. 74 A. Giriş akımı: 41 A (LO) · 39 A (HO). Aşırı yük: LO — %150 IL / 3 s + %110 IL / 57 s (300 s çevrim); HO — %200 IH / 3 s + %150 IH / 57 s. Giriş: 3AC 380-480 V +%10/-%20, 47-63 Hz. cos φ: 0,99. Güç kaybı: ~0,68 kW. Ses: 72 dB (1 m). Filtre: Filtresiz. Anahtarlama frekansı: 4 kHz. Çıkış frekansı: 0-550 Hz (V/f) / 0-240 Hz (vektör — datasheet değeri). Kontrol: V/f lineer/kare/parametrik, V/f ECO, FCC, sensörsüz vektör, enkodersiz tork kontrolü (enkoderli vektör/tork kontrolü yok). G/Ç: 6 DI, 1 fail-safe DI, 2 DO (DC 30 V), 1 AI (diferansiyel), 1 AO (izolesiz), PTC/KTY/Thermo-Click girişi (±5°C). Haberleşme: PROFINET / EtherNet/IP. Soğutma: Entegre fanlı hava soğutma. Ortam: Çalışma -20…+40°C, taşıma -40…+70°C, 1000 m rakım, yoğuşma/buzlanma yok. Gövde: FSD — 472 × 200 × 237 mm. Ağırlık: Kaynağa göre net ~17-18 kg, satıcı listelerinde sevkiyat/brüt değer 21 kg olarak da geçmektedir — kesin değer için güncel datasheet esas alınmalıdır. Koruma: IP20 / UL open type. Terminal: Vidalı terminal, FSD gövdede tipik olarak 10-35 mm²; sinyal 0,15-1,5 mm². Motor kablosu: FSD gövdede tipik olarak maks. 200 m ekranlı / 300 m ekransız — proje için güncel datasheet ile teyit edilmelidir. ★ DC bara reaktörü: FSD-FSF gövdelerde entegre; harici şebeke reaktörü gerekmez. Verim sınıfı: EN 50598-2'ye göre IE2. Standart/onaylar: CE, UL, cUL, RCM (C-Tick); EMC ve Alçak Gerilim direktifleri.
6SL3210-1KE24-4UF1 Seçim ve Kullanım İpuçları: (1) LO / HO ayrımı: Pompa, fan, kompresör gibi kare momentli yüklerde LO (22 kW / 43 A); konveyör, kırıcı, karıştırıcı gibi sabit momentli ve zor kalkışlı yüklerde HO (18,5 kW / 37 A) değerini esas alın. (2) 18,5 kW sabit momentli yük için doğru model: 18,5 kW'lık bir konveyör veya kırıcı sürecekseniz, 18,5 kW etiketli modelin HO değeri 15 kW olduğu için bu modeli seçmelisiniz. (3) Akım üzerinden seçim: Motor etiket akımı ilgili moddaki sürücü akımını aşmamalıdır — tipik bir 22 kW / 400 V motorun etiket akımı 41-42 A civarındadır ve LO'da uygundur. (4) ★ Şebeke reaktörü gerekmez: FSD gövdede DC bara reaktörü entegredir; bütçenizi ve pano alanınızı buna göre planlayın. (5) Kablo ve koruma: Giriş akımı 41 A — sigorta, şalter ve besleme kablosu seçimini giriş akımına ve yönetmeliğe göre yapın; terminal aralığı FSD gövdede tipik olarak 10-35 mm²'dir. (6) Pano ısı yükü: ~0,68 kW güç kaybı ısıya dönüşür — pano iklimlendirmesini bu değere göre boyutlandırın; bu güçte doğal havalandırma çoğu durumda yetmez. (7) Montaj: 472 mm yükseklik ve FSD gövde ağırlığı için montaj plakası mukavemeti ve kaldırma yöntemi planlanmalıdır. (8) EMC: Bu model filtresizdir; standart TN şebekede EMC uygunluğu gerekiyorsa harici Class A/B filtre planlayın veya filtreli 4AF1 versiyonunu tercih edin. (9) Sıcaklık: Çalışma aralığı -20…+40°C; daha yüksek pano sıcaklığında ve 1000 m üzeri rakımda derating gerekir. (10) Devreye alma: BOP-2 / IOP-2 paneli veya Startdrive (TIA Portal) ile; vektör kontrolde motor tanıma adımını mutlaka çalıştırın.
⚠️ Önemli Güvenlik ve Kullanım Uyarıları: (1) Kalifiye montaj: Kurulum, devreye alma ve bakım yalnızca yetkili elektrik personeli tarafından yapılmalıdır. (2) DC bara enerjisi: Şebeke kesildikten sonra DC bara kondansatörleri bir süre yüklü kalır — üretici talimatındaki bekleme süresine uyulmadan terminallere kesinlikle dokunulmamalıdır. Bu güç sınıfında saklı enerji yüksektir. (3) Topraklama: PE bağlantısı ve motor kablo ekranı kurallara uygun sonlandırılmalıdır. (4) Filtresiz versiyon: Harici filtre olmadan yapılan kurulumlarda EMC uyumluluğu tesis sorumluluğundadır. (5) Akım sınırı: 43 A nominal / 74 A maksimum çıkış akımı aşılmamalıdır. (6) Terminal sıkma: Bu kesitteki kablolar uygun pabuç ve üretici tork değeri ile sıkılmalıdır — gevşek bağlantı ısınma ve yangın riski oluşturur. (7) Ortam: Çalışma sıcaklığı +40°C üzerinde ve 1000 m rakım üzerinde derating gerekir; yoğuşma ve buzlanma kabul edilmez. (8) Havalandırma: Fanlı soğutma için hava giriş/çıkışları kapatılmamalı, pano ısı atımı sağlanmalıdır. (9) Montaj güvenliği: FSD gövde ağırdır — taşıma ve montajda uygun yöntem kullanılmalıdır. (10) IP20: Cihaz UL open type / IP20'dir — mutlaka uygun bir pano içine monte edilmelidir.
✔ Siemens 6SL3210-1KE24-4UF1 — SINAMICS G120C Kompakt AC Motor Hız Kontrol Cihazı | ✔ Seri: SINAMICS G120C — güç + kontrol tek gövdede | ✔ Güç: 22 kW (LO) / 18,5 kW (HO) · 25 hp / 20 hp | ✔ Çıkış: 43 A (LO) · 37 A (HO) · maks. 74 A | ✔ Giriş akımı: 41 A (LO) · 39 A (HO) | ✔ ★ Aşırı yük: %150 / 3 s (LO) — %200 / 3 s (HO) | ✔ ★ Giriş: 3AC 380-480 V +%10/-%20 · 47-63 Hz | ✔ ★ Filtre: Filtresiz (unfiltered) | ✔ ★ Haberleşme: Entegre PROFINET + EtherNet/IP | ✔ ★ Güvenlik: Entegre Safe Torque Off (STO) | ✔ ★ Entegre DC bara reaktörü — şebeke reaktörü gerekmez | ✔ G/Ç: 6 DI · 1 fail-safe DI · 2 DO · 1 AI · 1 AO · PTC/KTY | ✔ Kontrol: Sensörsüz vektör · V/f lineer/kare · FCC · V/f ECO | ✔ Gövde: FSD — 472 × 200 × 237 mm | ✔ Verim: IE2 · cos φ 0,99 · güç kaybı ~0,68 kW · 72 dB | ✔ Koruma: IP20 / UL open type · vidalı terminal | ✔ Onaylar: CE · UL · cUL · RCM | ✔ Uygulama: Pompa, fan, kompresör, ağır konveyör, kırıcı | ✔ Üretici: Siemens — orijinal ürün
Teknik Özellikler :
| Genel Bilgiler | |
| Ürün Kodu | 6SL3210-1KE24-4UF1 |
| Filtreli Eşdeğeri | 6SL3210-1KE24-4AF1 |
| Ürün Serisi | SINAMICS G120C |
| Ürün Tipi | Kompakt AC motor hız kontrol cihazı (frekans konvertörü) |
| Üretici | Siemens |
| Güç ve Çıkış | |
| Anma Gücü (LO, 400 V) | 22,00 kW |
| Anma Gücü (HO, 400 V) | 18,50 kW |
| Anma Gücü (NEC 480 V) | 25 hp (LO) / 20 hp (HO) |
| Nominal Çıkış Akımı (IN) | 43 A |
| Çıkış Akımı (LO) | 43 A |
| Çıkış Akımı (HO) | 37 A |
| Maksimum Çıkış Akımı | 74 A |
| Aşırı Yük (LO) | %150 / 3 s + %110 / 57 s (300 s çevrim) |
| Aşırı Yük (HO) | %200 / 3 s + %150 / 57 s (300 s çevrim) |
| Çıkış Frekansı | 0-550 Hz (V/f) / 0-240 Hz (vektör) |
| Anahtarlama Frekansı | 4 kHz (nominal) |
| Giriş | |
| Şebeke Gerilimi | 3AC 380-480 V (+%10 / -%20) |
| Şebeke Frekansı | 47-63 Hz |
| Giriş Akımı (LO / HO) | 41 A / 39 A |
| Faz Sayısı | 3 AC |
| cos φ | 0,99 |
| EMC Filtresi | Filtresiz (unfiltered) |
| DC Bara Reaktörü | Entegre (FSD-FSF standart) |
| Kontrol, Haberleşme ve G/Ç | |
| Kontrol Modları | Sensörsüz vektör · enkodersiz tork · V/f lineer/kare/parametrik · FCC · V/f ECO |
| Haberleşme | PROFINET / EtherNet/IP (entegre, 2 port) |
| Güvenlik Fonksiyonu | Safe Torque Off (STO) — entegre |
| Dijital Giriş | 6 adet + 1 fail-safe DI |
| Dijital Çıkış | 2 adet (DC 30 V) |
| Analog Giriş | 1 adet (diferansiyel) |
| Analog Çıkış | 1 adet (izolesiz) |
| Motor Sıcaklık Girişi | PTC / KTY / Thermo-Click (±5°C) |
| Fiziksel ve Çevre | |
| Gövde Boyu | FSD |
| Ölçüler (Y × G × D) | 472 × 200 × 237 mm |
| Ağırlık | ~17-18 kg net (kaynağa göre brüt 21 kg) |
| Soğutma | Entegre fanlı hava soğutma |
| Güç Kaybı | ~0,68 kW |
| Verim Sınıfı | EN 50598-2'ye göre IE2 |
| Ses Basıncı (1 m) | 72 dB |
| Çalışma Sıcaklığı | -20 … +40°C (üzeri derating) |
| Taşıma Sıcaklığı | -40 … +70°C |
| Kurulum Rakımı | 1000 m (üzeri derating) |
| Bağlantı (şebeke/motor) | Vidalı terminal — FSD tipik 10…35 mm² |
| Sinyal Kablosu | 0,15…1,50 mm² |
| Koruma Sınıfı | IP20 / UL open type |
| Onaylar ve Aksesuar | |
| Onaylar | CE · UL · cUL · RCM (C-Tick) |
| Direktifler | EMC Direktifi · Alçak Gerilim Direktifi |
| Aksesuar | BOP-2 / IOP-2 operatör paneli · harici Class A/B EMC filtresi · fren ünitesi/direnci · çıkış reaktörü · yedek fan |
| Yazılım | STARTER · Startdrive (TIA Portal) |
Sık Sorulan Sorular
Bu sürücü 22 kW mı yoksa 18,5 kW mı? LO ve HO ne demek?
İkisi de doğrudur — fark yük tipine göre tanımlanan iki farklı çalışma modudur. LO (Low Overload — düşük aşırı yük): 22 kW, 43 A. Aşırı yük kapasitesi %150 nominal akım 3 saniye, ardından %110 / 57 saniye (300 s çevrim). Uygun yükler: pompa, fan, kompresör gibi kare momentli, kalkışta yüksek moment istemeyen yükler. HO (High Overload — yüksek aşırı yük): 18,5 kW, 37 A. Aşırı yük kapasitesi %200 / 3 saniye, ardından %150 / 57 saniye — maksimum çıkış akımı 74 A'e kadar çıkabilir. Uygun yükler: konveyör, kırıcı, karıştırıcı, elevatör gibi sabit momentli ve zor kalkışlı yükler. ★ Önemli pratik sonuç: 18,5 kW'lık sabit momentli bir yükünüz varsa, 18,5 kW etiketli modeli değil bu 22 kW'lık modeli seçmelisiniz — çünkü 18,5 kW'lık modelin HO değeri yalnızca 15 kW'tır. 22 kW'lık bir pompa veya fan için ise bu model LO modunda doğru seçimdir. Altın kural: Seçimi kW üzerinden değil, motor etiket akımı ile sürücünün ilgili moddaki akımı karşılaştırarak yapın — tipik bir 22 kW / 400 V motorun etiket akımı 41-42 A civarındadır. Ariproses olarak yük tipinize göre doğru modeli belirlemenizde destek veriyoruz.
Şebeke reaktörü (line reactor) takmam gerekir mi?
Hayır — bu modelde gerekmez. SINAMICS G120C'de DC bara reaktörü, FSD'den FSF'ye kadar olan gövdelerde cihazın içine entegre edilmiştir; bu ürün FSD gövdedir ve serideki bu geçişin ilk kademesidir. Daha küçük FSA/FSB/FSC gövdelerde reaktör harici bir aksesuardır, bu modelde ise dahildir. Reaktör ne işe yarar: (1) Harmonik azaltma: Sürücünün şebekeden çektiği darbeli akımı yumuşatır, akım harmoniklerini düşürür. (2) Bileşen ömrü: Doğrultucu ve DC bara kondansatörlerinin termal yükünü azaltır — sürücü ömrü uzar. (3) Şebeke koruması: Gerilim çukurları ve geçici olayların etkisini hafifletir. Yine de dikkat edilecek durumlar: (a) Harmonik limitleri: Tesis genelinde şebeke işletmecisi şartı veya IEEE 519 gibi sıkı bir sınır varsa, ya da aynı baradan çok sayıda sürücü besleniyorsa, aktif harmonik filtre gibi ek çözümler değerlendirilmelidir. (b) Çok güçlü şebeke: Kısa devre gücü çok yüksek bir trafo bağlantısında Siemens kılavuzundaki şebeke şartları kontrol edilmelidir. (c) Çıkış tarafı: Uzun motor kablolarında, şebeke reaktöründen bağımsız olarak çıkış reaktörü veya dv/dt filtresi gerekebilir — bu ayrı bir konudur. Ariproses olarak şebeke ve harmonik durumunuza göre doğru aksesuar setini öneriyoruz.
"Filtresiz" (UF1) ne anlama geliyor? Harici EMC filtresi almam gerekir mi?
Sipariş kodundaki "U" harfi, sürücünün entegre EMC (RFI) filtresi olmadan geldiğini gösterir. "A" versiyonu (6SL3210-1KE24-4AF1) ise entegre Class A filtre ile gelir. Filtre ne işe yarar: Sürücünün anahtarlamadan doğan yüksek frekanslı girişimini (iletilen emisyon) şebekeye yayılmadan bastırır — aynı tesisteki hassas cihazlar etkilenmez ve EMC standartlarına uygunluk sağlanır. 22 kW seviyesinde emisyon da yükseldiği için konu daha kritiktir. Filtresiz versiyon ne zaman tercih edilir: (1) IT (topraklanmamış) şebekelerde — bu tip şebekelerde entegre filtre genellikle uygun değildir veya devre dışı bırakılmalıdır. (2) Harici filtre kullanılacaksa — proje gereği ayrı Class A/B filtre planlanmışsa. (3) Kaçak akım hassasiyeti varsa — filtre toprak kaçak akımını artırır. (4) EMC zorunluluğu bulunmayan uygulamalarda maliyet avantajı için. Ne yapmalısınız: Standart topraklamalı (TN) sanayi tesisinde CE/EMC uyumluluğu gerekiyorsa, ya harici Class A veya Class B filtre planlayın ya da doğrudan filtreli 4AF1 versiyonunu tercih edin. Ariproses olarak hem filtreli/filtresiz versiyonları hem de uygun harici filtreleri temin ediyoruz.
11 kW modele göre cihaz neden bu kadar büyüdü? Pano planlamasında nelere dikkat etmeliyim?
Haklısınız, gövde belirgin biçimde büyüyor: 11 kW modeli FSC — 295 × 140 × 208 mm iken, bu 22 kW modeli FSD — 472 × 200 × 237 mm'dir. Neden: (1) Güç bileşenleri: İki katı akım, daha büyük IGBT modülü, daha büyük soğutucu ve daha yüksek kapasiteli DC bara kondansatörleri gerektirir. (2) Entegre DC bara reaktörü: FSD ile birlikte reaktör cihazın içine girer — hacmin bir kısmı bundan kaynaklanır. Ancak bu, panoda ayrıca harici reaktör yeri ayırmanıza gerek kalmaması demektir; toplam pano alanı açısından çoğu zaman avantajlıdır. (3) Isı atımı: ~0,68 kW güç kaybı için daha geniş soğutucu yüzeyi ve daha güçlü fan gerekir. Pano planlamasında dikkat edilecekler: (a) Yükseklik: 472 mm — pano yüksekliği ve üst/alt havalandırma boşlukları kılavuza göre bırakılmalıdır. (b) Isı yükü: ~0,68 kW ısı için pano iklimlendirmesi (fan, ısı değiştirici veya klima) boyutlandırılmalıdır; doğal havalandırma çoğu durumda yetmez. (c) Ağırlık: FSD gövde ağırdır — montaj plakası mukavemeti ve kaldırma yöntemi planlanmalı, cihaz mümkünse pano orta-alt bölgesine yerleştirilmelidir. (d) Kablo manevrası: Bu kesitteki kabloların bükülme yarıçapı büyüktür, terminal önünde yeterli alan bırakın. (e) Bakım: Fanlar sarf parçadır; erişilebilir bir konum planlayın. Ariproses olarak pano yerleşimi ve iklimlendirme boyutlandırmasında destek veriyoruz.
Ürün orijinal Siemens mi? Garanti ve tedarik nasıl?
Evet, %100 orijinal Siemens ürünüdür. Siemens, dünyanın önde gelen endüstriyel otomasyon ve tahrik teknolojisi üreticilerindendir — SIMATIC PLC, HMI, SINAMICS sürücü, SIRIUS şalt ve daha pek çok ürün grubuna sahiptir. Garanti: Siemens standart üretici garantisi. Tedarik: (1) Stok: 22 kW yaygın bir güç kademesidir, stok durumuna göre hızlı temin. (2) Stokta yoksa: Siemens Türkiye / yetkili distribütör kanalından tedarik. (3) Toplu ve proje siparişi: Miktar bazlı özel fiyatlandırma ve teslim planı. (4) Alternatif versiyon: Filtreli (4AF1) versiyon da temin edilebilir. Ariproses hizmetleri: Sürücü boyutlandırma (motor akımı + yük tipine göre doğru model), SINAMICS G120C tüm güç kademeleri (0,55-132 kW), SINAMICS G120X / G150 / V20 alternatifleri, aksesuar temini (BOP-2 / IOP-2 panel, EMC filtresi, çıkış reaktörü, fren ünitesi, yedek fan), pano tasarımı, iklimlendirme boyutlandırma, kablo/koruma seçimi ve devreye alma desteği, MICROMASTER → SINAMICS retrofit desteği, komple Siemens otomasyon çözümü (SIMATIC PLC + HMI + sürücü + şalt malzeme). İlgili G120C modelleri: 6SL3210-1KE23-8UF1 (18,5 kW), 6SL3210-1KE24-4UF1 (22 kW — bu ürün), 6SL3210-1KE26-0UF1 (30 kW), 6SL3210-1KE27-0UF1 (37 kW). Komple çözüm örneği: 6SL3210-1KE24-4UF1 + IOP-2 panel + harici Class A EMC filtresi + uygun kompakt güç şalteri + pano klimatizasyonu — devreye alınmaya hazır 22 kW tahrik çözümü. Detaylı bilgi, güncel fiyat ve teklif için +90 532 224 04 33 veya info@ariproses.com.
İlgili Siemens SINAMICS Ürünleri
6SL3210-1KE24-4UF1
Bu Ürün ✓ (22 kW)
SINAMICS G120C 22 kW
22 kW LO · 43 A · filtresiz · PROFINET / EtherNet-IP · FSD
Seçildi ✓6SL3210-1KE22-6UF1
Alt Güç (11 kW)
SINAMICS G120C 11 kW
11 kW LO / 7,5 kW HO · FSC gövde · 140 mm genişlik
İncele6SL3210-1KE26-0UF1
Üst Güç (30 kW)
SINAMICS G120C 30 kW
30 kW LO / 22 kW HO · FSD gövde · sabit momentli 22 kW için
İncelePompa, Fan, Kompresör ve Ağır Makine Tahrikleriniz için Siemens 22 kW SINAMICS G120C Sürücü
Stok, fiyat, motor akımı ve yük tipine göre sürücü boyutlandırma, filtreli/filtresiz versiyon seçimi, EMC filtresi,
operatör paneli, pano iklimlendirme hesabı, kablo/koruma seçimi ve devreye alma desteği için hemen ulaşın.
Orijinal Siemens Entegre DC Bara Reaktörü Entegre STO Boyutlandırma ve Devreye Alma Desteği Proje ve Toplu Sipariş İndirimi
