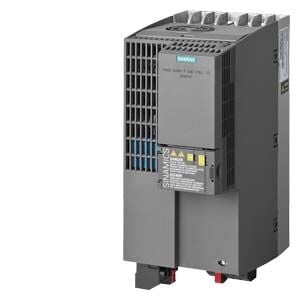

SIEMENS 6SL3210-1KE22-6UF1 | SINAMICS G120C 11kW Sürücü
Siemens Orijinal hızlı stok 11 kW · 25 A PROFINET + EtherNet/IP Entegre STO
Siemens 6SL3210-1KE22-6UF1 SINAMICS G120C Serisi Kompakt AC Motor Hız Kontrol Cihazı (Frekans Konvertörü / Invertör / Sürücü):
11 kW Düşük Aşırı Yük (LO) ve 7,5 kW Yüksek Aşırı Yük (HO) Anma Gücü, 3AC 380-480 V (+%10/-%20) 47-63 Hz Şebeke Girişi, 25 A Nominal Çıkış Akımı (HO'da 16,5 A) ve 33 A Maksimum Çıkış Akımı, %150 / 3 s Aşırı Yük Kapasitesi, Filtresiz (Unfiltered) Versiyon, Entegre PROFINET ve EtherNet/IP Haberleşme, Entegre Safe Torque Off (STO) Güvenlik Fonksiyonu, 6 Dijital Giriş / 2 Dijital Çıkış / 1 Analog Giriş / 1 Analog Çıkış, PTC-KTY Motor Termistör Girişi, Sensörsüz Vektör Kontrol ve V/f (Lineer, Kare, FCC, ECO) Kontrol Modları, 0-550 Hz Çıkış Frekansı, Fren Direnci Bağlantısı, IE2 Verim Sınıfı, Fan Soğutmalı FSC Gövde (295 × 140 × 208 mm, 4,4 kg), 6-16 mm² Geçmeli Vidalı Terminal, IP20 / UL Open Type Koruma — Pompa, Fan, Kompresör, Konveyör, Kırıcı, Değirmen ve Endüstriyel Makine Uygulamaları için Güçlü ve Kompakt AC Sürücü
Siemens · SINAMICS G120C Serisi (Kompakt Tek Gövde AC Sürücü) · ★ Orta-üst güç segmenti · FSC gövde · Ürün Kodu: 6SL3210-1KE22-6UF1 · Güç: 11 kW (LO) / 7,5 kW (HO) · NEC: 15 hp (LO) / 10 hp (HO) · Çıkış akımı: 25 A (LO) / 16,5 A (HO) · maks. 33 A · Giriş akımı: 33 A (LO) / 24,1 A (HO) · ★ Aşırı yük: %150 / 3 s (LO) — %200 / 3 s (HO) · ★ Giriş: 3AC 380-480 V +%10/-%20, 47-63 Hz · ★ Filtre: Filtresiz (unfiltered) — harici EMC filtresi ile kullanılabilir · ★ Haberleşme: Entegre PROFINET + EtherNet/IP · ★ Güvenlik: Entegre Safe Torque Off (STO) · G/Ç: 6 DI · 2 DO · 1 AI · 1 AO · 1 fail-safe DI · PTC/KTY girişi · Kontrol: Sensörsüz vektör · V/f lineer/kare/parametrik · FCC · V/f ECO · Çıkış frekansı: 0-550 Hz (vektör) / 0-240 Hz (V/f) · Anahtarlama: 4 kHz (nominal) · Verim: ~%97 · IE2 · güç kaybı 0,35 kW · Soğutma: Entegre fanlı hava soğutma (0,018 m³/s) · 66 dB · ★ Fren direnci bağlantısı (DC bara) · Gövde: FSC — 295 × 140 × 208 mm · 4,4 kg · Koruma: IP20 / UL open type · Bağlantı: Geçmeli vidalı terminal 6-16 mm² · Motor kablosu: maks. 50 m ekranlı / 150 m ekransız · Orijinal Siemens
6SL3210-1KE22-6UF1 11 kW · 25 A 3AC 380-480V PROFINET / EtherNet-IP STO · 6DI/2DO/1AI/1AO Filtresiz · FSC · IP20
11 kW
LO · 7,5 kW HO
25 A
maks. 33 A
FSC
140 mm · 4,4 kg
Bu Siemens sürücü son 24 saatte 36 makine imalatçısı, pano üreticisi ve tesis mühendisi tarafından incelendi — Stok ve fiyat için +90 532 224 04 33
Ürün Hakkında
Kısa Açıklama: Siemens 6SL3210-1KE22-6UF1, Siemens'in SINAMICS G120C serisi kompakt AC motor hız kontrol cihazıdır (frekans konvertörü / invertör). Güç: 11 kW (Low Overload) / 7,5 kW (High Overload) @ 400 V; NEC 480 V: 15 hp (LO) / 10 hp (HO). Çıkış akımı: 25 A (LO) · 16,5 A (HO) · nominal akım (IN) 26 A · maksimum 33 A. Giriş akımı: 33 A (LO) · 24,1 A (HO). ★ Aşırı yük: LO'da %150 nominal akım 3 s, ardından %110 / 57 s (300 s çevrim); HO'da %200 / 3 s, ardından %150 / 57 s. ★ Giriş: 3AC 380-480 V (+%10/-%20), 47-63 Hz. Güç faktörü λ: 0,70…0,85, cos φ: 0,95. ★ Filtre: Filtresiz (unfiltered) versiyon — EMC gereksinimi olan tesislerde harici Class A/B filtre ile kullanılır. ★ Haberleşme: Entegre PROFINET ve EtherNet/IP (kod sonundaki "F"). ★ Güvenlik: Entegre Safe Torque Off (STO). G/Ç: 6 dijital giriş, 1 fail-safe dijital giriş, 2 dijital çıkış (DC 30 V / 0,5 A), 1 analog giriş (diferansiyel, 10 bit), 1 analog çıkış (izolesiz), PTC/KTY/Thermo-Click motor sıcaklık girişi (±5°C). Kontrol modları: Sensörsüz vektör kontrol, enkodersiz tork kontrolü, V/f lineer / kare / parametrik, FCC (akı akımı kontrollü V/f), V/f ECO. Enkoderli vektör ve enkoderli tork kontrolü desteklenmez. Çıkış frekansı: 0-550 Hz (vektör) / 0-240 Hz (V/f). Anahtarlama frekansı: 4 kHz (nominal). Verim: η ≈ 0,97; EN 50598-2'ye göre IE2 verim sınıfı. Güç kaybı: ~0,35 kW. Soğutma: Entegre fanlı hava soğutma, 0,018 m³/s hava ihtiyacı. Ses seviyesi: 66 dB (1 m). ★ Fren direnci: DC bara üzerinden fren direnci bağlantısı mevcuttur. ★ Gövde: FSC — 295 × 140 × 208 mm (Y×G×D), 4,4 kg. Koruma: IP20 / UL open type. Bağlantı: Şebeke ve motor tarafı geçmeli vidalı terminal, 6,0-16,0 mm² (AWG 10-6); PE gövde üzerinde M4 vida; sinyal 0,15-1,5 mm². ★ Motor kablosu: maks. 50 m ekranlı, 150 m ekransız. Ortam: Çalışma -10…+40°C (üzeri derating), taşıma -40…+70°C, +40°C'de maks. %95 bağıl nem (yoğuşma ve buzlanma olmadan), 1000 m rakım. Onaylar: UL, cUL, CE, RCM (C-Tick). Uygulama: Pompa, fan, kompresör, konveyör, kırıcı, değirmen, karıştırıcı ve genel makine tahriki. Orijinal Siemens.
11 kW, Türkiye sanayisinde pompa istasyonları, fan grupları, kompresörler ve ağır konveyör hatlarında en sık karşılaşılan motor güçlerinden biridir. Siemens 6SL3210-1KE22-6UF1, bu kademe için 11 kW (LO) / 7,5 kW (HO) SINAMICS G120C kompakt AC sürücüdür. Öne çıkan özellikleri: entegre PROFINET + EtherNet/IP (ek haberleşme kartı gerekmez), entegre Safe Torque Off (STO), zengin G/Ç seti, sensörsüz vektör kontrol ve fren direnci bağlantısı. Güç ünitesi ile kontrol ünitesi tek gövdede olduğu için stok, montaj ve devreye alma basitleşir; 140 mm genişlik ve 4,4 kg ile bu güçte oldukça kompakttır. Bu model filtresizdir (unfiltered) — EMC gereksinimi olan tesislerde harici filtre ile birlikte planlanmalıdır.
Ürün Kodu Çözümleme — 6SL3210-1KE22-6UF1
Ürün Kodunun Anlamı
6SL3210
SINAMICS G120C
1KE
400V sınıfı
22-6
26 A kademesi
U
Filtresiz
F
PROFINET / EtherNet-IP
U = filtresiz (unfiltered) · A = entegre Class A filtreli · F = PROFINET + EtherNet/IP · B = RS485 USS/Modbus RTU · P = PROFIBUS DP · Filtreli eşdeğeri: 6SL3210-1KE22-6AF1 · Modbus versiyonu: 6SL3210-1KE22-6UB1
Ana Teknik Spesifikasyonlar
Güç
11 kW
LO · HO'da
7,5 kW
Çıkış Akımı
25 A
HO 16,5 A
maks. 33 A
Giriş
380-480V
3AC · 47-63
Hz · 33 A
Gövde
FSC
295×140×208
mm · 4,4 kg
Fiziksel Yapı — Kompakt FSC Gövde
FSC Gövde — 11 kW'ta Kompakt Yerleşim
- Ölçü (Y×G×D)295×140×208 mm
- Ağırlık4,4 kg
- SoğutmaFan · 66 dB
- Terminal6-16 mm²
- HaberleşmePROFINET ×2
- KorumaIP20 / UL open
★ Entegre PROFINET + EtherNet/IP — Ek Kart Gerekmez
Haberleşmeye Hazır — Doğrudan PLC'ye Bağlanır
6SL3210-1KE22-6UF1'in kod sonundaki "F" harfi, sürücünün entegre PROFINET ve EtherNet/IP arayüzüne sahip olduğunu gösterir. Avantajları: (1) Ek modül yok: Ayrı haberleşme kartı satın alıp takmanıza gerek kalmaz — maliyet ve montaj süresi azalır. (2) TIA Portal entegrasyonu: SIMATIC S7-1200/1500 PLC'lerle Startdrive üzerinden hızlı konfigürasyon, standart telegramlar. (3) İzleme ve teşhis: Hız, akım, tork, güç ve arıza kodları şebeke üzerinden okunabilir — 11 kW gibi sürekli çalışan bir tahrikte enerji izleme ve kestirimci bakım için değerli. (4) İki port: Hat (line) topolojisinde sürücüler arka arkaya bağlanarak kablolama sadeleşir. (5) EtherNet/IP: Rockwell/Allen-Bradley tabanlı sistemlerde de aynı donanım kullanılabilir. Not: USS/Modbus RTU için "B" (6SL3210-1KE22-6UB1), PROFIBUS DP için "P" (6SL3210-1KE22-6UP1) versiyonları mevcuttur.
★ Entegre Safe Torque Off (STO) — Makine Güvenliği
Ek Donanım Olmadan Temel Güvenlik Fonksiyonu
SINAMICS G120C'de Safe Torque Off (STO) standart olarak entegredir. STO nedir: Güvenlik talebi geldiğinde (acil stop, koruyucu kapak açılması vb.) sürücünün motora tork üretecek enerjiyi vermesini güvenli biçimde engelleyen fonksiyondur — motor serbest yavaşlar ve istem dışı yeniden çalışma engellenir. Avantajları: (1) Kontaktör tasarrufu: Motor ile sürücü arasına güvenlik kontaktörü koyma ihtiyacı çoğu uygulamada ortadan kalkar — 25 A seviyesinde ciddi maliyet ve pano alanı kazancı. (2) Daha hızlı yeniden başlatma: Ana devre kesilmediği için sistem çabuk devreye alınır. (3) Daha az kablolama. (4) Fail-safe giriş: Sürücüde güvenlik amaçlı fail-safe dijital giriş bulunur; güvenlik rölesi veya güvenlik PLC'si ile birlikte kullanılabilir. Not: Ulaşılan güvenlik seviyesi (SIL/PL) tüm güvenlik zincirinin (sensör + mantık + sürücü) tasarımına bağlıdır; risk analizi ve doğrulama yapılmalıdır.
Temel Özellikler ve Fonksiyonlar
6SL3210-1KE22-6UF1 Öne Çıkan Özellikleri
Vektör + V/f Kontrol
Sensörsüz vektör, V/f lineer/kare, FCC, V/f ECO
Zengin G/Ç
6 DI · 2 DO · 1 AI · 1 AO · 1 fail-safe DI
Motor Koruma Girişi
PTC / KTY / Thermo-Click termistör girişi
Fren Direnci Bağlantısı
DC bara üzerinden harici fren direnci
IE2 · ~%97 Verim
V/f ECO ile pompa/fanda ek enerji tasarrufu
BOP-2 / IOP-2 Panel
Opsiyonel panel veya Smart Access ile devreye alma
11 kW (1KE22-6) vs 7,5 kW (1KE21-7) — Hangisi Bana Uygun?
Komşu Güç Kademeleri Karşılaştırması
| ÖZELLİK | 1KE22-6UF1 (Bu Ürün) | 1KE21-7UF1 |
| Güç (LO) | 11 kW | 7,5 kW |
| Güç (HO) | 7,5 kW | 5,5 kW |
| Çıkış Akımı (LO / HO) | 25 A / 16,5 A | 16,5 A / 12,5 A |
| Maks. Çıkış Akımı | 33 A | 25 A |
| Giriş Akımı (LO) | 33 A | 21,5 A |
| Gövde / Genişlik | FSC / 140 mm | FSB / 100 mm |
| Terminal Kesiti | 6-16 mm² | 4-6 mm² |
| İdeal Kullanım | 11 kW pompa-fan · 7,5 kW konveyör/kırıcı | 7,5 kW pompa-fan · 5,5 kW konveyör |
SINAMICS G120C — 400 V Sınıfı Güç Modelleri (PROFINET / Filtresiz)
Yakın Güç Kademeleri — Doğru Modeli Seçin
| SİPARİŞ KODU | GÜÇ (LO) | GÖVDE |
| 6SL3210-1KE21-3UF1 | 5,5 kW | FSB |
| 6SL3210-1KE21-7UF1 | 7,5 kW | FSB |
| 6SL3210-1KE22-6UF1 ✓ (bu ürün) | 11 kW | FSC |
| 6SL3210-1KE23-2UF1 | 15 kW | FSC |
| 6SL3210-1KE23-8UF1 | 18,5 kW | FSC |
| 6SL3210-1KE24-4UF1 | 22 kW | FSD |
Öne Çıkan Özellikler — 6'lı Özet
11 kW Güç
25 ALO 11 kW / HO 7,5 kW — sanayinin yaygın gücü
Aşırı Yük
%150 / 3 sHO modunda %200 / 3 s · maks. 33 A
Entegre Fieldbus
PROFINETEtherNet/IP dahil — ek kart gerekmez
Safe Torque Off
STOStandart entegre güvenlik fonksiyonu
Kompakt FSC
140 mm · 4,4 kgBu güçte dar yerleşim ve kolay montaj
Verim
IE2 · ~%97Güç kaybı 0,35 kW · V/f ECO tasarrufu
Tipik Uygulama Alanları
Pompa İstasyonuTerfi, sirkülasyon, basınçlandırma pompaları
Fan / AspirasyonHVAC, baca, toz toplama ve havalandırma fanları
KompresörVidalı kompresör ve basınç kontrollü sistemler
Ağır KonveyörBant konveyör, elevatör, taşıma hatları
Kırıcı / DeğirmenProses makineleri, mikser, granülatör, öğütücü
RetrofitMICROMASTER ve eski sürücü yenilemeleri
Teknik Notlar (Siemens resmi ürün datasheet + Siemens G120C kataloğu): Ürün kodu: 6SL3210-1KE22-6UF1 (filtreli: 6SL3210-1KE22-6AF1 · Modbus/USS: -6UB1 · PROFIBUS: -6UP1). Seri: SINAMICS G120C. Güç: 11,00 kW (LO) / 7,50 kW (HO) @ 400 V IEC; 15 hp (LO) / 10 hp (HO) @ 480 V NEC. Çıkış akımı: nominal (IN) 26 A · 25 A (LO) · 16,5 A (HO) · maks. 33 A. Giriş akımı: 33 A (LO) · 24,1 A (HO). Aşırı yük: LO — %150 IL / 3 s + %110 IL / 57 s (300 s çevrim); HO — %200 IH / 3 s + %150 IH / 57 s. Giriş: 3AC 380-480 V +%10/-%20, 47-63 Hz. Güç faktörü λ: 0,70…0,85. cos φ: 0,95. Verim η: 0,97. Güç kaybı: 0,35 kW. Filtre: Filtresiz. Anahtarlama frekansı: 4 kHz. Çıkış frekansı: 0-550 Hz (vektör) / 0-240 Hz (V/f). Kontrol: V/f lineer/kare/parametrik, V/f ECO, FCC, sensörsüz vektör, enkodersiz tork kontrolü (enkoderli vektör/tork kontrolü yok). G/Ç: 6 DI, 1 fail-safe DI, 2 DO (DC 30 V / 0,5 A), 1 AI (diferansiyel, 10 bit), 1 AO (izolesiz), PTC/KTY/Thermo-Click girişi (±5°C). Haberleşme: PROFINET / EtherNet/IP. Soğutma: Entegre fanlı hava soğutma, 0,018 m³/s. Ses: 66 dB (1 m). Ortam: Çalışma -10…+40°C, taşıma -40…+70°C (depolama değeri datasheet sürümüne göre -40…+70°C veya -25…+55°C), +40°C'de %95 RH (yoğuşma/buzlanma yok), 1000 m rakım. Gövde: FSC — 295 × 140 × 208 mm, 4,40 kg (derinlik bazı kaynaklarda 205 / 225,4 mm, ağırlık bazı kaynaklarda ~5,3 kg brüt olarak belirtilir). Koruma: IP20 / UL open type. Terminal: Şebeke/motor geçmeli vidalı terminal 6,0-16,0 mm² (AWG 10-6), PE gövde üzerinde M4 vida, sinyal 0,15-1,5 mm². Motor kablosu: maks. 50 m ekranlı / 150 m ekransız. Fren: DC bara üzerinden fren direnci bağlantısı. Verim sınıfı: EN 50598-2'ye göre IE2. Standart/onaylar: UL, cUL, CE, RCM (C-Tick); EMC ve Alçak Gerilim direktifleri.
6SL3210-1KE22-6UF1 Seçim ve Kullanım İpuçları: (1) LO / HO ayrımı: Pompa, fan, kompresör gibi kare momentli yüklerde LO (11 kW / 25 A); konveyör, kırıcı, değirmen gibi sabit momentli ve zor kalkışlı yüklerde HO (7,5 kW / 16,5 A) değerini esas alın. (2) 7,5 kW sabit momentli yük için doğru model: 7,5 kW'lık bir konveyör veya kırıcı sürecekseniz, 7,5 kW etiketli modelin HO değeri 5,5 kW olduğu için bu modeli seçmelisiniz. (3) Akım üzerinden seçim: Motor etiket akımı ilgili moddaki sürücü akımını aşmamalıdır — tipik bir 11 kW / 400 V motorun etiket akımı 21-22 A civarındadır ve LO'da rahatça uygundur. (4) ★ Şebeke akımına dikkat: Giriş akımı 33 A'dir (çıkıştan yüksek) — sigorta, şalter ve besleme kablosu seçimini çıkış değil giriş akımına göre yapın. (5) Terminal kesiti: 6-16 mm² — FSB gövdedeki 4-6 mm²'den belirgin şekilde büyük; pano kablo hazırlığında bunu dikkate alın. (6) Motor kablosu sınırı: Ekranlı kabloda maksimum 50 m, ekransızda 150 m — motor uzaktaysa çıkış reaktörü değerlendirin. (7) EMC: Bu model filtresizdir; standart TN şebekede EMC uygunluğu gerekiyorsa harici Class A/B filtre planlayın veya filtreli 6AF1 versiyonunu tercih edin. (8) Pano ısı yükü: ~0,35 kW güç kaybı ve 0,018 m³/s hava debisi — pano havalandırmasını buna göre boyutlandırın. (9) Sıcaklık: Çalışma aralığı -10…+40°C; daha yüksek pano sıcaklığında derating gerekir. (10) Frenleme: Yüksek ataletli yüklerde (fan, santrifüj, değirmen) hızlı duruş gerekiyorsa DC bara üzerinden fren direnci ekleyin.
Önemli Güvenlik ve Kullanım Uyarıları: (1) Kalifiye montaj: Kurulum, devreye alma ve bakım yalnızca yetkili elektrik personeli tarafından yapılmalıdır. (2) DC bara enerjisi: Şebeke kesildikten sonra DC bara kondansatörleri bir süre yüklü kalır — üretici talimatındaki bekleme süresine uyulmadan terminallere dokunulmamalıdır. (3) Topraklama: PE bağlantısı (gövde üzerindeki M4 vida) ve motor kablo ekranı kurallara uygun sonlandırılmalıdır. (4) Filtresiz versiyon: Harici filtre olmadan yapılan kurulumlarda EMC uyumluluğu tesis sorumluluğundadır. (5) Akım sınırı: 25 A nominal / 33 A maksimum çıkış akımı aşılmamalıdır. (6) Terminal sıkma: 6-16 mm² kesitte kablolar uygun pabuç ve üretici tork değeri ile sıkılmalıdır — gevşek bağlantı bu akım seviyesinde ısınma ve yangın riski oluşturur. (7) Motor kablosu: 50 m ekranlı sınırı aşılmamalıdır — aşırı uzun kablo, kaçak kapasite nedeniyle arıza ve motor izolasyon zorlanmasına yol açar. (8) Ortam: Çalışma sıcaklığı +40°C üzerinde ve 1000 m rakım üzerinde derating gerekir; yoğuşma ve buzlanma kabul edilmez. (9) Havalandırma: Fanlı soğutma için üst/alt boşluk bırakılmalı, hava yolu kapatılmamalıdır. (10) IP20: Cihaz UL open type / IP20'dir — mutlaka uygun bir pano içine monte edilmelidir.
✔ Siemens 6SL3210-1KE22-6UF1 — SINAMICS G120C Kompakt AC Motor Hız Kontrol Cihazı | ✔ Seri: SINAMICS G120C — güç + kontrol tek gövdede | ✔ Güç: 11 kW (LO) / 7,5 kW (HO) · 15 hp / 10 hp | ✔ Çıkış: 25 A (LO) · 16,5 A (HO) · maks. 33 A | ✔ Giriş akımı: 33 A (LO) · 24,1 A (HO) | ✔ ★ Aşırı yük: %150 / 3 s (LO) — %200 / 3 s (HO) | ✔ ★ Giriş: 3AC 380-480 V +%10/-%20 · 47-63 Hz | ✔ ★ Filtre: Filtresiz (unfiltered) | ✔ ★ Haberleşme: Entegre PROFINET + EtherNet/IP | ✔ ★ Güvenlik: Entegre Safe Torque Off (STO) | ✔ G/Ç: 6 DI · 1 fail-safe DI · 2 DO · 1 AI · 1 AO · PTC/KTY | ✔ Kontrol: Sensörsüz vektör · V/f lineer/kare · FCC · V/f ECO | ✔ Çıkış frekansı: 0-550 Hz (vektör) | ✔ Gövde: FSC — 295 × 140 × 208 mm · 4,4 kg | ✔ Verim: ~%97 · IE2 · güç kaybı 0,35 kW · 66 dB | ✔ ★ Motor kablosu: maks. 50 m ekranlı / 150 m ekransız | ✔ Koruma: IP20 / UL open type · geçmeli vidalı terminal 6-16 mm² | ✔ Onaylar: UL · cUL · CE · RCM | ✔ Uygulama: Pompa, fan, kompresör, konveyör, kırıcı, değirmen | ✔ Üretici: Siemens — orijinal ürün.
Teknik Özellikler :
| Genel Bilgiler | |
| Ürün Kodu | 6SL3210-1KE22-6UF1 |
| Filtreli Eşdeğeri | 6SL3210-1KE22-6AF1 |
| Diğer Haberleşme Versiyonları | -6UB1 (USS/Modbus RTU) · -6UP1 (PROFIBUS DP) |
| Ürün Serisi | SINAMICS G120C |
| Ürün Tipi | Kompakt AC motor hız kontrol cihazı (frekans konvertörü) |
| Üretici | Siemens |
| Güç ve Çıkış | |
| Anma Gücü (LO, 400 V) | 11,00 kW |
| Anma Gücü (HO, 400 V) | 7,50 kW |
| Anma Gücü (NEC 480 V) | 15 hp (LO) / 10 hp (HO) |
| Nominal Çıkış Akımı (IN) | 26 A |
| Çıkış Akımı (LO) | 25 A |
| Çıkış Akımı (HO) | 16,5 A |
| Maksimum Çıkış Akımı | 33 A |
| Aşırı Yük (LO) | %150 / 3 s + %110 / 57 s (300 s çevrim) |
| Aşırı Yük (HO) | %200 / 3 s + %150 / 57 s (300 s çevrim) |
| Çıkış Frekansı | 0-550 Hz (vektör) / 0-240 Hz (V/f) |
| Anahtarlama Frekansı | 4 kHz (nominal) |
| Giriş | |
| Şebeke Gerilimi | 3AC 380-480 V (+%10 / -%20) |
| Şebeke Frekansı | 47-63 Hz |
| Giriş Akımı (LO / HO) | 33 A / 24,1 A |
| Faz Sayısı | 3 AC |
| Güç Faktörü λ | 0,70 … 0,85 |
| cos φ | 0,95 |
| EMC Filtresi | Filtresiz (unfiltered) |
| Kontrol, Haberleşme ve G/Ç | |
| Kontrol Modları | Sensörsüz vektör · enkodersiz tork · V/f lineer/kare/parametrik · FCC · V/f ECO |
| Haberleşme | PROFINET / EtherNet/IP (entegre, 2 port) |
| Güvenlik Fonksiyonu | Safe Torque Off (STO) — entegre |
| Dijital Giriş | 6 adet + 1 fail-safe DI |
| Dijital Çıkış | 2 adet (DC 30 V / 0,5 A) |
| Analog Giriş | 1 adet (diferansiyel, 10 bit) |
| Analog Çıkış | 1 adet (izolesiz) |
| Motor Sıcaklık Girişi | PTC / KTY / Thermo-Click (±5°C) |
| Fren Direnci | DC bara üzerinden bağlantı mevcut |
| Fiziksel ve Çevre | |
| Gövde Boyu | FSC |
| Ölçüler (Y × G × D) | 295 × 140 × 208 mm |
| Ağırlık | 4,40 kg |
| Soğutma | Entegre fanlı hava soğutma (0,018 m³/s) |
| Güç Kaybı | ~0,35 kW |
| Verim η | 0,97 — EN 50598-2'ye göre IE2 |
| Ses Basıncı (1 m) | 66 dB |
| Çalışma Sıcaklığı | -10 … +40°C (üzeri derating) |
| Taşıma Sıcaklığı | -40 … +70°C |
| Bağıl Nem | +40°C'de maks. %95 (yoğuşma/buzlanma yok) |
| Kurulum Rakımı | 1000 m (üzeri derating) |
| Bağlantı (şebeke/motor) | Geçmeli vidalı terminal — 6,00…16,00 mm² |
| PE Bağlantısı | Gövde üzerinde M4 vida |
| Sinyal Kablosu | 0,15…1,50 mm² |
| Motor Kablo Uzunluğu | Maks. 50 m ekranlı / 150 m ekransız |
| Koruma Sınıfı | IP20 / UL open type |
| Onaylar ve Aksesuar | |
| Onaylar | UL · cUL · CE · RCM (C-Tick) |
| Direktifler | EMC Direktifi · Alçak Gerilim Direktifi |
| Aksesuar | BOP-2 / IOP-2 operatör paneli · SINAMICS G120 Smart Access · harici Class A/B EMC filtresi · şebeke reaktörü · fren direnci · çıkış reaktörü |
| Yazılım | STARTER · Startdrive (TIA Portal) |
Sık Sorulan Sorular
Bu sürücü 11 kW mı yoksa 7,5 kW mı? LO ve HO ne demek?
İkisi de doğrudur — fark yük tipine göre tanımlanan iki farklı çalışma modudur. LO (Low Overload — düşük aşırı yük): 11 kW, 25 A. Aşırı yük kapasitesi %150 nominal akım 3 saniye, ardından %110 / 57 saniye (300 s çevrim). Uygun yükler: pompa, fan, kompresör gibi kare momentli, kalkışta yüksek moment istemeyen yükler. HO (High Overload — yüksek aşırı yük): 7,5 kW, 16,5 A. Aşırı yük kapasitesi %200 / 3 saniye, ardından %150 / 57 saniye — maksimum çıkış akımı 33 A'e kadar çıkabilir. Uygun yükler: konveyör, kırıcı, değirmen, karıştırıcı gibi sabit momentli ve zor kalkışlı yükler. ★ Önemli pratik sonuç: 7,5 kW'lık sabit momentli bir yükünüz varsa (konveyör, kırıcı), 7,5 kW etiketli modeli değil bu 11 kW'lık modeli seçmelisiniz — çünkü 7,5 kW'lık modelin HO değeri yalnızca 5,5 kW'tır. 11 kW'lık bir pompa veya fan için ise bu model LO modunda doğru seçimdir. Altın kural: Seçimi kW üzerinden değil, motor etiket akımı ile sürücünün ilgili moddaki akımı karşılaştırarak yapın — tipik bir 11 kW / 400 V motorun etiket akımı 21-22 A civarındadır. Ariproses olarak yük tipinize göre doğru modeli belirlemenizde destek veriyoruz.
Sigorta ve şalteri hangi akıma göre seçmeliyim? Giriş akımı çıkıştan yüksek görünüyor.
Doğru fark etmişsiniz — bu modelde giriş akımı 33 A, çıkış akımı ise 25 A'dir. Bu, sürücülerde sıkça yanlış anlaşılan bir noktadır. Neden giriş akımı daha yüksek: Sürücünün giriş katındaki doğrultucu, DC bara kondansatörlerini şarj ederken sinüs formunda olmayan, tepe değeri yüksek darbeli bir akım çeker. Bu akımın etkin (RMS) değeri, aynı gücü aktarmasına rağmen çıkış akımından yüksek çıkar; güç faktörü λ değerinin 0,70-0,85 aralığında olması da bunun göstergesidir. Ne yapmalısınız: (1) Besleme kablosu: Kesit hesabını 33 A giriş akımına göre yapın, motor akımına göre değil. (2) Sigorta / şalter: Giriş tarafındaki koruma elemanı da giriş akımına göre ve Siemens kılavuzunda önerilen tipe göre seçilmelidir — sürücü girişinde genellikle hızlı karakterli (yarı iletken koruma) veya üreticinin belirttiği gG/gL tipi sigortalar kullanılır. (3) Termik röle kullanmayın: Sürücü ile motor arasına klasik termik röle koymak gerekmez ve genellikle önerilmez; motor koruması sürücünün elektronik koruması ve PTC/KTY girişi ile sağlanır. (4) Kaçak akım rölesi: Sürücülerde yüksek frekanslı kaçak akım oluşur; standart AC tipi kaçak akım rölesi hatalı açma yapabilir — sürücü uyumlu (tip B veya üretici onaylı) röle seçilmelidir. (5) Harmonik: Aynı tesiste çok sayıda sürücü varsa, şebeke reaktörü veya harmonik filtre değerlendirilmelidir. Ariproses olarak sigorta, şalter, kablo ve koruma seçiminde destek veriyoruz.
"Filtresiz" (UF1) ne anlama geliyor? Harici EMC filtresi almam gerekir mi?
Sipariş kodundaki "U" harfi, sürücünün entegre EMC (RFI) filtresi olmadan geldiğini gösterir. "A" versiyonu (6SL3210-1KE22-6AF1) ise entegre Class A filtre ile gelir. Filtre ne işe yarar: Sürücünün anahtarlamadan doğan yüksek frekanslı girişimini (iletilen emisyon) şebekeye yayılmadan bastırır — aynı tesisteki hassas cihazlar etkilenmez ve EMC standartlarına uygunluk sağlanır. 11 kW seviyesinde emisyon da yükseldiği için konu daha önemlidir. Filtresiz versiyon ne zaman tercih edilir: (1) IT (topraklanmamış) şebekelerde — bu tip şebekelerde entegre filtre genellikle uygun değildir veya devre dışı bırakılmalıdır. (2) Harici filtre kullanılacaksa — proje gereği ayrı Class A/B filtre planlanmışsa. (3) Kaçak akım hassasiyeti varsa — filtre toprak kaçak akımını artırır. (4) EMC zorunluluğu bulunmayan uygulamalarda maliyet avantajı için. Ne yapmalısınız: Standart topraklamalı (TN) sanayi tesisinde CE/EMC uyumluluğu gerekiyorsa, ya harici Class A veya Class B filtre planlayın ya da doğrudan filtreli 6AF1 versiyonunu tercih edin. Ariproses olarak hem filtreli/filtresiz versiyonları hem de uygun harici filtreleri temin ediyoruz.
Motor sürücüden uzakta — 50 m ekranlı kablo sınırını nasıl aşarım?
Bu modelin datasheet sınırı ekranlı kabloda 50 m, ekransız kabloda 150 m'dir. Neden sınır var: Motor kablosu, iletkenler ile ekran arasında bir kaçak kapasite oluşturur; sürücünün hızlı anahtarlama darbeleri bu kapasiteyi sürekli şarj-deşarj eder ve kablo boyuyla artan bir kaçak akım ortaya çıkar. Ekranlı kablonun kapasitesi ekransıza göre yüksek olduğu için, ilginç biçimde ekranlı kabloda sınır daha kısadır. Sınır aşılırsa: Sürücü aşırı akım veya toprak kaçağı arızası verebilir, çıkış katı gereksiz ısınır, motor terminalinde gerilim yansımaları (dv/dt) sargı izolasyonunu zorlar ve EMC girişimi artar. Çözümler: (a) Sürücüyü motora yaklaştırın — en etkili ve maliyetsiz çözüm; mümkünse saha panosu kullanın. (b) Çıkış reaktörü (output reactor): Çıkış akımının değişim hızını sınırlayarak izin verilen kablo boyunu belirgin şekilde uzatır — bu güç sınıfında en yaygın çözümdür. (c) dv/dt filtresi: Motor terminalindeki gerilim tepe değerini ve yükselme hızını düşürerek sargı izolasyonunu korur; özellikle eski veya standart izolasyonlu motorlarda önerilir. (d) Anahtarlama frekansını düşürmek: Kaçak akımı azaltır ancak motor sesini artırır — sınırlı bir iyileştirmedir. (e) Kablo seçimi: Düşük kapasiteli, sürücü uygulamaları için üretilmiş simetrik ekranlı motor kablosu kullanın. Öneri: Kablo mesafenizi bize bildirin — uygun reaktör/filtre kombinasyonunu birlikte belirleyelim.
Ürün orijinal Siemens mi? Garanti ve tedarik nasıl?
Evet, %100 orijinal Siemens ürünüdür. Siemens, dünyanın önde gelen endüstriyel otomasyon ve tahrik teknolojisi üreticilerindendir — SIMATIC PLC, HMI, SINAMICS sürücü, SIRIUS şalt ve daha pek çok ürün grubuna sahiptir. Garanti: Siemens standart üretici garantisi. Tedarik: (1) Stok: 11 kW en çok kullanılan güç kademelerinden biridir, stoktan hızlı temin. (2) Stokta yoksa: Siemens Türkiye / yetkili distribütör kanalından tedarik. (3) Toplu ve proje siparişi: Makine imalatçıları ve proje firmaları için miktar bazlı özel fiyatlandırma. (4) Alternatif versiyon: Filtreli (6AF1), USS/Modbus (6UB1) veya PROFIBUS (6UP1) versiyonları da temin edilebilir. Ariproses hizmetleri: Sürücü boyutlandırma (motor akımı + yük tipine göre doğru model), SINAMICS G120C tüm güç kademeleri (0,55-132 kW), SINAMICS V20 / G120X / G120 alternatifleri, aksesuar temini (BOP-2 / IOP-2 panel, Smart Access, EMC filtresi, şebeke reaktörü, fren direnci, çıkış reaktörü), pano tasarımı, kablo/koruma seçimi ve devreye alma desteği, MICROMASTER → SINAMICS retrofit desteği, komple Siemens otomasyon çözümü (SIMATIC PLC + HMI + sürücü + şalt malzeme). İlgili G120C modelleri: 6SL3210-1KE21-7UF1 (7,5 kW), 6SL3210-1KE22-6UF1 (11 kW — bu ürün), 6SL3210-1KE23-2UF1 (15 kW), 6SL3210-1KE23-8UF1 (18,5 kW). Komple çözüm örneği: 6SL3210-1KE22-6UF1 + IOP-2 panel + harici Class A EMC filtresi + uygun kompakt güç şalteri + ekranlı motor kablosu — devreye alınmaya hazır 11 kW tahrik çözümü. Detaylı bilgi, güncel fiyat ve teklif için +90 532 224 04 33 veya info@ariproses.com.
İlgili Siemens SINAMICS Ürünleri
6SL3210-1KE22-6UF1
Bu Ürün ✓ (11 kW)
SINAMICS G120C 11 kW
11 kW LO · 25 A · filtresiz · PROFINET / EtherNet-IP · FSC
Seçildi ✓6SL3210-1KE21-7UF1
Alt Güç (7,5 kW)
SINAMICS G120C 7,5 kW
7,5 kW LO / 5,5 kW HO · FSB gövde · 100 mm genişlik
İncele6SL3210-1KE23-2UF1
Üst Güç (15 kW)
SINAMICS G120C 15 kW
15 kW LO / 11 kW HO · FSC gövde · sabit momentli 11 kW için
İncelePompa, Fan, Kompresör ve Ağır Makine Tahrikleriniz için Kompakt Siemens 11 kW SINAMICS G120C Sürücü
Stok, fiyat, motor akımı ve yük tipine göre sürücü boyutlandırma, filtreli/filtresiz versiyon seçimi, EMC filtresi,
operatör paneli, fren direnci, kablo/sigorta seçimi ve devreye alma desteği için hemen ulaşın.
Orijinal Siemens Entegre STO 1-3 Gün Türkiye Kargo Boyutlandırma ve Devreye Alma Desteği Proje ve Toplu Sipariş İndirimi
