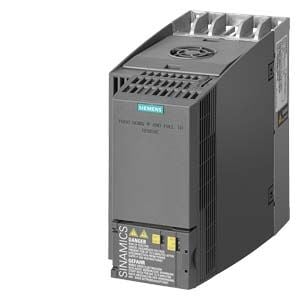

SIEMENS 6SL3210-1KE21-7UF1 | SINAMICS G120C 7,5kW Sürücü
Siemens Orijinal hızlı stok 7,5 kW · 16,5 A PROFINET + EtherNet/IP Entegre STO
Siemens 6SL3210-1KE21-7UF1 SINAMICS G120C Serisi Kompakt AC Motor Hız Kontrol Cihazı (Frekans Konvertörü / Invertör / Sürücü): 7,5 kW Düşük Aşırı Yük (LO) ve 5,5 kW Yüksek Aşırı Yük (HO) Anma Gücü, 3AC 380-480 V (+%10/-%20) 47-63 Hz Şebeke Girişi, 16,5 A Nominal Çıkış Akımı (HO'da 12,5 A) ve 25 A Maksimum Çıkış Akımı, %150 / 3 s Aşırı Yük Kapasitesi, Filtresiz (Unfiltered) Versiyon, Entegre PROFINET ve EtherNet/IP Haberleşme, Entegre Safe Torque Off (STO) Güvenlik Fonksiyonu, 6 Dijital Giriş / 2 Dijital Çıkış / 1 Analog Giriş / 1 Analog Çıkış, PTC-KTY Motor Termistör Girişi, Sensörsüz Vektör Kontrol ve V/f (Lineer, Kare, FCC, ECO) Kontrol Modları, 0-550 Hz Çıkış Frekansı, Fren Direnci Bağlantısı, IE2 Verim Sınıfı, Fan Soğutmalı Kompakt FSB Gövde (196 × 100 × 225 mm, 2,3 kg), 4-6 mm² Geçmeli Vidalı Terminal, IP20 / UL Open Type Koruma — Pompa, Fan, Kompresör, Konveyör, Kırıcı ve Endüstriyel Makine Uygulamaları için Güçlü ve Kompakt AC Sürücü
Siemens · SINAMICS G120C Serisi (Kompakt Tek Gövde AC Sürücü) · ★ Orta güç segmenti · FSB gövde · Ürün Kodu: 6SL3210-1KE21-7UF1 · Güç: 7,5 kW (LO) / 5,5 kW (HO) · NEC: 10 hp (LO) / 7,5 hp (HO) · Çıkış akımı: 16,5 A (LO) / 12,5 A (HO) · maks. 25 A · Giriş akımı: 21,5 A (LO) / 18,2 A (HO) · ★ Aşırı yük: %150 / 3 s (LO) — %200 / 3 s (HO) · ★ Giriş: 3AC 380-480 V +%10/-%20, 47-63 Hz · ★ Filtre: Filtresiz (unfiltered) — harici EMC filtresi ile kullanılabilir · ★ Haberleşme: Entegre PROFINET + EtherNet/IP · ★ Güvenlik: Entegre Safe Torque Off (STO) · G/Ç: 6 DI · 2 DO · 1 AI · 1 AO · 1 fail-safe DI · PTC/KTY girişi · Kontrol: Sensörsüz vektör · V/f lineer/kare/parametrik · FCC · V/f ECO · Çıkış frekansı: 0-550 Hz (vektör, FW V4.7+) / 0-240 Hz (V/f) · Anahtarlama: 4 kHz (nominal) · Verim: ~%97 · IE2 · güç kaybı 0,24 kW · Soğutma: Entegre fanlı hava soğutma (0,009 m³/s) · 63 dB · ★ Fren direnci bağlantısı (DC bara) · Gövde: FSB — 196 × 100 × 225 mm · 2,3 kg · Koruma: IP20 / UL open type · Bağlantı: Geçmeli vidalı terminal 4-6 mm² · Motor kablosu: maks. 50 m ekranlı / 100 m ekransız · Orijinal Siemens
6SL3210-1KE21-7UF1 7,5 kW · 16,5 A 3AC 380-480V PROFINET / EtherNet-IP STO · 6DI/2DO/1AI/1AO Filtresiz · FSB · IP20
7,5 kW
LO · 5,5 kW HO
16,5 A
maks. 25 A
FSB
100 mm · 2,3 kg
Bu Siemens sürücü son 24 saatte 33 makine imalatçısı, pano üreticisi ve otomasyon mühendisi tarafından incelendi — Stok ve fiyat için +90 532 224 04 33
Ürün Hakkında
Kısa Açıklama: Siemens 6SL3210-1KE21-7UF1, Siemens'in SINAMICS G120C serisi kompakt AC motor hız kontrol cihazıdır (frekans konvertörü / invertör). Güç: 7,5 kW (Low Overload) / 5,5 kW (High Overload) @ 400 V; NEC 480 V: 10 hp (LO) / 7,5 hp (HO). Çıkış akımı: 16,5 A (LO) · 12,5 A (HO) · maksimum 25 A. Giriş akımı: 21,5 A (LO) · 18,2 A (HO). ★ Aşırı yük: LO'da %150 nominal akım 3 s, ardından %110 / 57 s (300 s çevrim); HO'da %200 / 3 s, ardından %150 / 57 s. ★ Giriş: 3AC 380-480 V (+%10/-%20), 47-63 Hz. Güç faktörü λ: 0,70…0,85, cos φ: 0,95. ★ Filtre: Filtresiz (unfiltered) versiyon — EMC gereksinimi olan tesislerde harici Class A/B filtre ile kullanılır. ★ Haberleşme: Entegre PROFINET ve EtherNet/IP (kod sonundaki "F"). ★ Güvenlik: Entegre Safe Torque Off (STO). G/Ç: 6 dijital giriş, 1 fail-safe dijital giriş, 2 dijital çıkış (DC 30 V), 1 analog giriş (diferansiyel), 1 analog çıkış (izolesiz), PTC/KTY/Thermo-Click motor sıcaklık girişi (±5°C). Kontrol modları: Sensörsüz vektör kontrol, enkodersiz tork kontrolü, V/f lineer / kare / parametrik, FCC (akı akımı kontrollü V/f), V/f ECO. Enkoderli vektör ve enkoderli tork kontrolü desteklenmez. Çıkış frekansı: Vektör kontrolde donanımsal olarak 650 Hz'e kadar; firmware V4.7 ve üzerinde yasal düzenlemeler gereği 550 Hz ile sınırlandırılmıştır · V/f kontrolde 0-240 Hz. Anahtarlama frekansı: 4 kHz (nominal). Verim: η ≈ 0,97; EN 50598-2'ye göre IE2 verim sınıfı. Güç kaybı: ~0,24 kW. Soğutma: Entegre fanlı hava soğutma, 0,009 m³/s hava ihtiyacı. Ses seviyesi: 63 dB (1 m). ★ Fren direnci: DC bara üzerinden fren direnci bağlantısı mevcuttur. ★ Gövde: FSB — 196 × 100 × 225 mm (Y×G×D), 2,3 kg. Koruma: IP20 / UL open type. Bağlantı: Şebeke ve motor tarafı geçmeli vidalı terminal, 4,0-6,0 mm² (AWG 12-10); PE gövde üzerinde M4 vida; sinyal 0,15-1,5 mm². ★ Motor kablosu: maks. 50 m ekranlı, 100 m ekransız. Ortam: Çalışma -10…+40°C (üzeri derating), taşıma -40…+70°C, +40°C'de maks. %95 bağıl nem (yoğuşma ve buzlanma olmadan), 1000 m rakım. Onaylar: CE, cULus, RCM (C-Tick). Uygulama: Pompa, fan, kompresör, konveyör, kırıcı, karıştırıcı ve genel makine tahriki. Orijinal Siemens.
7,5 kW, Türkiye sanayisinde en yaygın motor güçlerinden biridir — pompa istasyonları, fan grupları, kompresörler ve konveyör hatlarında sürekli karşımıza çıkar. Siemens 6SL3210-1KE21-7UF1, bu güç kademesi için 7,5 kW (LO) / 5,5 kW (HO) SINAMICS G120C kompakt AC sürücüdür. Öne çıkan özellikleri: entegre PROFINET + EtherNet/IP (ek haberleşme kartı gerekmez), entegre Safe Torque Off (STO), zengin G/Ç seti, sensörsüz vektör kontrol ve fren direnci bağlantısı. Güç ünitesi ile kontrol ünitesi tek gövdede olduğu için stok, montaj ve devreye alma basitleşir; 100 mm genişlik ve 2,3 kg ile bu güçte oldukça kompakttır. Bu model filtresizdir (unfiltered) — EMC gereksinimi olan tesislerde harici filtre ile birlikte planlanmalıdır.
Ürün Kodu Çözümleme — 6SL3210-1KE21-7UF1
Ürün Kodunun Anlamı
6SL3210
SINAMICS G120C
1KE
400V sınıfı
21-7
Akım kademesi
U
Filtresiz
F
PROFINET / EtherNet-IP
U = filtresiz (unfiltered) · A = entegre Class A filtreli · F = PROFINET + EtherNet/IP · B = RS485 USS/Modbus RTU · P = PROFIBUS DP · Filtreli eşdeğeri: 6SL3210-1KE21-7AF1 · Modbus versiyonu: 6SL3210-1KE21-7UB1
Ana Teknik Spesifikasyonlar
Güç
7,5 kW
LO · HO'da
5,5 kW
Çıkış Akımı
16,5 A
HO 12,5 A
maks. 25 A
Giriş
380-480V
3AC · 47-63
Hz · 21,5 A
Gövde
FSB
196×100×225
mm · 2,3 kg
Fiziksel Yapı — Kompakt FSB Gövde
FSB Gövde — Orta Güçte Kompakt Yerleşim
- Ölçü (Y×G×D)196×100×225 mm
- Ağırlık2,3 kg
- SoğutmaFan · 63 dB
- Terminal4-6 mm²
- HaberleşmePROFINET ×2
- KorumaIP20 / UL open
★ Entegre PROFINET + EtherNet/IP — Ek Kart Gerekmez
Haberleşmeye Hazır — Doğrudan PLC'ye Bağlanır
6SL3210-1KE21-7UF1'in kod sonundaki "F" harfi, sürücünün entegre PROFINET ve EtherNet/IP arayüzüne sahip olduğunu gösterir. Avantajları: (1) Ek modül yok: Ayrı haberleşme kartı satın alıp takmanıza gerek kalmaz — maliyet ve montaj süresi azalır. (2) TIA Portal entegrasyonu: SIMATIC S7-1200/1500 PLC'lerle Startdrive üzerinden hızlı konfigürasyon, standart telegramlar. (3) İzleme ve teşhis: Hız, akım, tork, güç ve arıza kodları şebeke üzerinden okunabilir — pompa/fan gruplarında enerji izleme ve uzaktan teşhis için değerli. (4) İki port: Hat (line) topolojisinde sürücüler arka arkaya bağlanarak kablolama sadeleşir. (5) EtherNet/IP: Rockwell/Allen-Bradley tabanlı sistemlerde de aynı donanım kullanılabilir. Not: USS/Modbus RTU için "B" (6SL3210-1KE21-7UB1), PROFIBUS DP için "P" (6SL3210-1KE21-7UP1) versiyonları mevcuttur.
★ Entegre Safe Torque Off (STO) — Makine Güvenliği
Ek Donanım Olmadan Temel Güvenlik Fonksiyonu
SINAMICS G120C'de Safe Torque Off (STO) standart olarak entegredir. STO nedir: Güvenlik talebi geldiğinde (acil stop, koruyucu kapak açılması vb.) sürücünün motora tork üretecek enerjiyi vermesini güvenli biçimde engelleyen fonksiyondur — motor serbest yavaşlar ve istem dışı yeniden çalışma engellenir. Avantajları: (1) Kontaktör tasarrufu: Motor ile sürücü arasına güvenlik kontaktörü koyma ihtiyacı çoğu uygulamada ortadan kalkar — 16,5 A seviyesinde ciddi maliyet ve pano alanı kazancı. (2) Daha hızlı yeniden başlatma: Ana devre kesilmediği için sistem çabuk devreye alınır. (3) Daha az kablolama. (4) Fail-safe giriş: Sürücüde güvenlik amaçlı fail-safe dijital giriş bulunur; güvenlik rölesi veya güvenlik PLC'si ile birlikte kullanılabilir. Not: Ulaşılan güvenlik seviyesi (SIL/PL) tüm güvenlik zincirinin tasarımına bağlıdır; risk analizi ve doğrulama yapılmalıdır.
Temel Özellikler ve Fonksiyonlar
6SL3210-1KE21-7UF1 Öne Çıkan Özellikleri
Vektör + V/f Kontrol
Sensörsüz vektör, V/f lineer/kare, FCC, V/f ECO
Zengin G/Ç
6 DI · 2 DO · 1 AI · 1 AO · 1 fail-safe DI
Motor Koruma Girişi
PTC / KTY / Thermo-Click termistör girişi
Fren Direnci Bağlantısı
DC bara üzerinden harici fren direnci
IE2 · ~%97 Verim
V/f ECO ile pompa/fanda ek enerji tasarrufu
BOP-2 / IOP-2 Panel
Opsiyonel panel veya Smart Access ile devreye alma
7,5 kW (1KE21-7) vs 5,5 kW (1KE21-3) — Hangisi Bana Uygun?
Komşu Güç Kademeleri Karşılaştırması (Her İkisi de FSB)
| ÖZELLİK | 1KE21-7UF1 (Bu Ürün) | 1KE21-3UF1 |
| Güç (LO) | 7,5 kW | 5,5 kW |
| Güç (HO) | 5,5 kW | 4,0 kW |
| Çıkış Akımı (LO / HO) | 16,5 A / 12,5 A | 12,5 A / 10,2 A |
| Maks. Çıkış Akımı | 25 A | ~20 A |
| Giriş Akımı (LO) | 21,5 A | 16,5 A |
| Gövde / Genişlik | FSB / 100 mm (aynı) | FSB / 100 mm |
| İdeal Kullanım | 7,5 kW pompa-fan · 5,5 kW konveyör/kırıcı | 5,5 kW pompa-fan · 4 kW konveyör |
SINAMICS G120C — 400 V Sınıfı Güç Modelleri (PROFINET / Filtresiz)
Yakın Güç Kademeleri — Doğru Modeli Seçin
| SİPARİŞ KODU | GÜÇ (LO) | GÖVDE |
| 6SL3210-1KE17-5UF1 | 3,0 kW | FSA |
| 6SL3210-1KE18-8UF1 | 4,0 kW | FSA |
| 6SL3210-1KE21-3UF1 | 5,5 kW | FSB |
| 6SL3210-1KE21-7UF1 ✓ (bu ürün) | 7,5 kW | FSB |
| 6SL3210-1KE22-6UF1 | 11 kW | FSC |
| 6SL3210-1KE23-2UF1 | 15 kW | FSC |
Öne Çıkan Özellikler — 6'lı Özet
7,5 kW Güç
16,5 ALO 7,5 kW / HO 5,5 kW — sanayinin yaygın gücü
Aşırı Yük
%150 / 3 sHO modunda %200 / 3 s · maks. 25 A
Entegre Fieldbus
PROFINETEtherNet/IP dahil — ek kart gerekmez
Safe Torque Off
STOStandart entegre güvenlik fonksiyonu
Kompakt FSB
100 mm · 2,3 kgBu güçte dar yerleşim ve kolay montaj
Verim
IE2 · ~%97Güç kaybı 0,24 kW · V/f ECO tasarrufu
Tipik Uygulama Alanları
Pompa İstasyonuTerfi, sirkülasyon, basınçlandırma pompaları
Fan / AspirasyonHVAC, baca, toz toplama ve havalandırma fanları
KompresörVidalı kompresör ve basınç kontrollü sistemler
Konveyör HattıBant konveyör, elevatör, taşıma ve paketleme
Kırıcı / KarıştırıcıProses makineleri, mikser, granülatör
RetrofitMICROMASTER ve eski sürücü yenilemeleri
Teknik Notlar (Siemens resmi ürün datasheet + Siemens G120C kataloğu): Ürün kodu: 6SL3210-1KE21-7UF1 (filtreli: 6SL3210-1KE21-7AF1 · Modbus/USS: -7UB1 · PROFIBUS: -7UP1). Seri: SINAMICS G120C. Güç: 7,50 kW (LO) / 5,50 kW (HO) @ 400 V IEC; 10 hp (LO) / 7,5 hp (HO) @ 480 V NEC. Çıkış akımı: 16,5 A (LO) · 12,5 A (HO) · maks. 25,0 A. Giriş akımı: 21,5 A (LO) · 18,2 A (HO). Aşırı yük: LO — %150 IL / 3 s + %110 IL / 57 s (300 s çevrim); HO — %200 IH / 3 s + %150 IH / 57 s. Giriş: 3AC 380-480 V +%10/-%20, 47-63 Hz. Güç faktörü λ: 0,70…0,85. cos φ: 0,95. Verim η: 0,97. Güç kaybı: 0,24 kW. Filtre: Filtresiz. Anahtarlama frekansı: 4 kHz. Çıkış frekansı: Vektör 0-650 Hz (FW V4.7+ yasal sınırlama ile 550 Hz) / V/f 0-240 Hz. Kontrol: V/f lineer/kare/parametrik, V/f ECO, FCC, sensörsüz vektör, enkodersiz tork kontrolü (enkoderli vektör/tork kontrolü yok). G/Ç: 6 DI, 1 fail-safe DI, 2 DO (DC 30 V), 1 AI (diferansiyel), 1 AO (izolesiz), PTC/KTY/Thermo-Click girişi (±5°C). Haberleşme: PROFINET / EtherNet/IP. Soğutma: Entegre fanlı hava soğutma, 0,009 m³/s. Ses: 63 dB (1 m). Ortam: Çalışma -10…+40°C, taşıma -40…+70°C (depolama değeri datasheet sürümüne göre -40…+70°C veya -25…+55°C), +40°C'de %95 RH (yoğuşma/buzlanma yok), 1000 m rakım. Gövde: FSB — 196 × 100 × 225 mm, 2,30 kg (derinlik bazı kaynaklarda 225,4 mm olarak belirtilir). Koruma: IP20 / UL open type. Terminal: Şebeke/motor geçmeli vidalı terminal 4,0-6,0 mm² (AWG 12-10), PE gövde üzerinde M4 vida, sinyal 0,15-1,5 mm². Motor kablosu: maks. 50 m ekranlı / 100 m ekransız. Fren: DC bara üzerinden fren direnci bağlantısı. Verim sınıfı: EN 50598-2'ye göre IE2. Standart/onaylar: CE, cULus, RCM (C-Tick); EMC ve Alçak Gerilim direktifleri.
6SL3210-1KE21-7UF1 Seçim ve Kullanım İpuçları: (1) LO / HO ayrımı: Pompa, fan, kompresör gibi kare momentli yüklerde LO (7,5 kW / 16,5 A); konveyör, kırıcı, karıştırıcı gibi sabit momentli ve zor kalkışlı yüklerde HO (5,5 kW / 12,5 A) değerini esas alın. (2) 5,5 kW sabit momentli yük için doğru model: 5,5 kW'lık bir konveyör veya kırıcı sürecekseniz, 5,5 kW etiketli modelin HO değeri 4 kW olduğu için bu modeli seçmelisiniz. (3) Akım üzerinden seçim: Motor etiket akımı ilgili moddaki sürücü akımını aşmamalıdır — seçimi kW değil, akım belirler. Tipik bir 7,5 kW / 400 V motorun etiket akımı 15-15,5 A civarındadır ve LO'da uygundur. (4) ★ Terminal kesiti değişimi: FSA gövdede 1-2,5 mm² olan terminal aralığı, bu FSB gövdede 4-6 mm²'ye çıkar — pano kablo hazırlığında bunu dikkate alın, çok ince kablo bu terminale güvenli sıkılmaz. (5) Motor kablosu sınırı: Ekranlı kabloda maksimum 50 m, ekransızda 100 m — motor uzaktaysa çıkış reaktörü değerlendirin. (6) EMC: Bu model filtresizdir; standart TN şebekede EMC uygunluğu gerekiyorsa harici Class A/B filtre planlayın veya filtreli 7AF1 versiyonunu tercih edin. (7) Pano ısı yükü: ~0,24 kW güç kaybı ve 0,009 m³/s hava debisi — pano havalandırmasını buna göre boyutlandırın. (8) Sıcaklık: Çalışma aralığı -10…+40°C; daha yüksek pano sıcaklığında derating gerekir. (9) Frenleme: Yüksek ataletli yüklerde (fan, santrifüj) hızlı duruş gerekiyorsa DC bara üzerinden fren direnci ekleyin. (10) Devreye alma: BOP-2 / IOP-2 paneli, Startdrive (TIA Portal) veya SINAMICS G120 Smart Access ile; vektör kontrolde motor tanıma adımını mutlaka çalıştırın.
Önemli Güvenlik ve Kullanım Uyarıları: (1) Kalifiye montaj: Kurulum, devreye alma ve bakım yalnızca yetkili elektrik personeli tarafından yapılmalıdır. (2) DC bara enerjisi: Şebeke kesildikten sonra DC bara kondansatörleri bir süre yüklü kalır — üretici talimatındaki bekleme süresine uyulmadan terminallere dokunulmamalıdır. (3) Topraklama: PE bağlantısı (gövde üzerindeki M4 vida) ve motor kablo ekranı kurallara uygun sonlandırılmalıdır. (4) Filtresiz versiyon: Harici filtre olmadan yapılan kurulumlarda EMC uyumluluğu tesis sorumluluğundadır. (5) Akım sınırı: 16,5 A nominal / 25 A maksimum çıkış akımı aşılmamalıdır. (6) Terminal sıkma: 4-6 mm² kesitte kablolar uygun pabuç ve tork ile sıkılmalıdır — gevşek bağlantı ısınma ve arıza nedenidir. (7) Motor kablosu: 50 m ekranlı sınırı aşılmamalıdır — aşırı uzun kablo, kaçak kapasite nedeniyle arıza ve motor izolasyon zorlanmasına yol açar. (8) Ortam: Çalışma sıcaklığı +40°C üzerinde ve 1000 m rakım üzerinde derating gerekir; yoğuşma ve buzlanma kabul edilmez. (9) Havalandırma: Fanlı soğutma için üst/alt boşluk bırakılmalı, hava yolu kapatılmamalıdır. (10) IP20: Cihaz UL open type / IP20'dir — mutlaka uygun bir pano içine monte edilmelidir.
✔ Siemens 6SL3210-1KE21-7UF1 — SINAMICS G120C Kompakt AC Motor Hız Kontrol Cihazı | ✔ Seri: SINAMICS G120C — güç + kontrol tek gövdede | ✔ Güç: 7,5 kW (LO) / 5,5 kW (HO) · 10 hp / 7,5 hp | ✔ Çıkış: 16,5 A (LO) · 12,5 A (HO) · maks. 25 A | ✔ Giriş akımı: 21,5 A (LO) · 18,2 A (HO) | ✔ ★ Aşırı yük: %150 / 3 s (LO) — %200 / 3 s (HO) | ✔ ★ Giriş: 3AC 380-480 V +%10/-%20 · 47-63 Hz | ✔ ★ Filtre: Filtresiz (unfiltered) | ✔ ★ Haberleşme: Entegre PROFINET + EtherNet/IP | ✔ ★ Güvenlik: Entegre Safe Torque Off (STO) | ✔ G/Ç: 6 DI · 1 fail-safe DI · 2 DO · 1 AI · 1 AO · PTC/KTY | ✔ Kontrol: Sensörsüz vektör · V/f lineer/kare · FCC · V/f ECO | ✔ Çıkış frekansı: 0-550 Hz (vektör, FW V4.7+) | ✔ Gövde: FSB — 196 × 100 × 225 mm · 2,3 kg | ✔ Verim: ~%97 · IE2 · güç kaybı 0,24 kW · 63 dB | ✔ ★ Motor kablosu: maks. 50 m ekranlı / 100 m ekransız | ✔ Koruma: IP20 / UL open type · geçmeli vidalı terminal 4-6 mm² | ✔ Onaylar: CE · cULus · RCM | ✔ Uygulama: Pompa, fan, kompresör, konveyör, kırıcı, karıştırıcı | ✔ Üretici: Siemens — orijinal ürün
Teknik Özellikler:
| Genel Bilgiler | |
| Ürün Kodu | 6SL3210-1KE21-7UF1 |
| Filtreli Eşdeğeri | 6SL3210-1KE21-7AF1 |
| Diğer Haberleşme Versiyonları | -7UB1 (USS/Modbus RTU) · -7UP1 (PROFIBUS DP) |
| Ürün Serisi | SINAMICS G120C |
| Ürün Tipi | Kompakt AC motor hız kontrol cihazı (frekans konvertörü) |
| Üretici | Siemens |
| Güç ve Çıkış | |
| Anma Gücü (LO, 400 V) | 7,50 kW |
| Anma Gücü (HO, 400 V) | 5,50 kW |
| Anma Gücü (NEC 480 V) | 10 hp (LO) / 7,5 hp (HO) |
| Çıkış Akımı (LO) | 16,5 A |
| Çıkış Akımı (HO) | 12,5 A |
| Maksimum Çıkış Akımı | 25,0 A |
| Aşırı Yük (LO) | %150 / 3 s + %110 / 57 s (300 s çevrim) |
| Aşırı Yük (HO) | %200 / 3 s + %150 / 57 s (300 s çevrim) |
| Çıkış Frekansı | 0-550 Hz (vektör, FW V4.7+) / 0-240 Hz (V/f) |
| Anahtarlama Frekansı | 4 kHz (nominal) |
| Giriş | |
| Şebeke Gerilimi | 3AC 380-480 V (+%10 / -%20) |
| Şebeke Frekansı | 47-63 Hz |
| Giriş Akımı (LO / HO) | 21,5 A / 18,2 A |
| Faz Sayısı | 3 AC |
| Güç Faktörü λ | 0,70 … 0,85 |
| cos φ | 0,95 |
| EMC Filtresi | Filtresiz (unfiltered) |
| Kontrol, Haberleşme ve G/Ç | |
| Kontrol Modları | Sensörsüz vektör · enkodersiz tork · V/f lineer/kare/parametrik · FCC · V/f ECO |
| Haberleşme | PROFINET / EtherNet/IP (entegre, 2 port) |
| Güvenlik Fonksiyonu | Safe Torque Off (STO) — entegre |
| Dijital Giriş | 6 adet + 1 fail-safe DI |
| Dijital Çıkış | 2 adet (DC 30 V) |
| Analog Giriş | 1 adet (diferansiyel) |
| Analog Çıkış | 1 adet (izolesiz) |
| Motor Sıcaklık Girişi | PTC / KTY / Thermo-Click (±5°C) |
| Fren Direnci | DC bara üzerinden bağlantı mevcut |
| Fiziksel ve Çevre | |
| Gövde Boyu | FSB |
| Ölçüler (Y × G × D) | 196 × 100 × 225 mm |
| Ağırlık | 2,30 kg |
| Soğutma | Entegre fanlı hava soğutma (0,009 m³/s) |
| Güç Kaybı | ~0,24 kW |
| Verim η | 0,97 — EN 50598-2'ye göre IE2 |
| Ses Basıncı (1 m) | 63 dB |
| Çalışma Sıcaklığı | -10 … +40°C (üzeri derating) |
| Taşıma Sıcaklığı | -40 … +70°C |
| Bağıl Nem | +40°C'de maks. %95 (yoğuşma/buzlanma yok) |
| Kurulum Rakımı | 1000 m (üzeri derating) |
| Bağlantı (şebeke/motor) | Geçmeli vidalı terminal — 4,00…6,00 mm² |
| PE Bağlantısı | Gövde üzerinde M4 vida |
| Sinyal Kablosu | 0,15…1,50 mm² |
| Motor Kablo Uzunluğu | Maks. 50 m ekranlı / 100 m ekransız |
| Koruma Sınıfı | IP20 / UL open type |
| Onaylar ve Aksesuar | |
| Onaylar | CE · cULus · RCM (C-Tick) |
| Direktifler | EMC Direktifi · Alçak Gerilim Direktifi |
| Aksesuar | BOP-2 / IOP-2 operatör paneli · SINAMICS G120 Smart Access · harici Class A/B EMC filtresi · şebeke reaktörü · fren direnci · çıkış reaktörü |
| Yazılım | STARTER · Startdrive (TIA Portal) |
Sık Sorulan Sorular
Bu sürücü 7,5 kW mı yoksa 5,5 kW mı? LO ve HO ne demek?
İkisi de doğrudur — fark yük tipine göre tanımlanan iki farklı çalışma modudur. LO (Low Overload — düşük aşırı yük): 7,5 kW, 16,5 A. Aşırı yük kapasitesi %150 nominal akım 3 saniye, ardından %110 / 57 saniye (300 s çevrim). Uygun yükler: pompa, fan, kompresör gibi kare momentli, kalkışta yüksek moment istemeyen yükler. HO (High Overload — yüksek aşırı yük): 5,5 kW, 12,5 A. Aşırı yük kapasitesi %200 / 3 saniye, ardından %150 / 57 saniye — maksimum çıkış akımı 25 A'e kadar çıkabilir. Uygun yükler: konveyör, kırıcı, karıştırıcı, ekstrüder gibi sabit momentli ve zor kalkışlı yükler. ★ Önemli pratik sonuç: 5,5 kW'lık sabit momentli bir yükünüz varsa (konveyör, kırıcı), 5,5 kW etiketli modeli değil bu 7,5 kW'lık modeli seçmelisiniz — çünkü 5,5 kW'lık modelin HO değeri yalnızca 4 kW'tır. 7,5 kW'lık bir pompa veya fan için ise bu model LO modunda doğru seçimdir. Altın kural: Seçimi kW üzerinden değil, motor etiket akımı ile sürücünün ilgili moddaki akımı karşılaştırarak yapın — tipik bir 7,5 kW / 400 V motorun etiket akımı 15-15,5 A civarındadır. Ariproses olarak yük tipinize göre doğru modeli belirlemenizde destek veriyoruz.
Kablo kesiti ne olmalı? Terminal aralığı neden 4-6 mm²?
Bu FSB gövdeli modelde şebeke ve motor tarafı geçmeli vidalı terminaller 4,0-6,0 mm² (AWG 12-10) kesit aralığını kabul eder — daha küçük FSA gövdeli modellerde (3-4 kW) bu aralık 1-2,5 mm²'dir. Neden önemli: (1) Alt sınır: Terminal 4 mm²'nin altındaki ince kabloyu güvenli biçimde kavramaz; ince kablo kullanmanız gerekiyorsa uygun kablo pabucu ile kesit büyütülmelidir. (2) Üst sınır: 6 mm²'den kalın kablo terminale girmez — daha kalın kesit gerekiyorsa (uzun hat, gerilim düşümü telafisi vb.) sürücü yakınına bir ara klemens/dağıtım bloğu koyup geçiş yapılmalıdır. Pratik seçim: Kesit hesabı yalnızca cihaz akımına değil; kablo uzunluğu, döşeme şekli, ortam sıcaklığı, gerilim düşümü ve yürürlükteki elektrik yönetmeliğine göre yapılmalıdır. Bu sürücünün şebeke tarafı anma akımı 21,5 A, motor tarafı 16,5 A'dir; kısa mesafelerde tipik olarak 4 mm² yeterli olurken, uzun hatlarda 6 mm² tercih edilir. Ayrıca: (a) Motor kablosu ekranlı seçilmeli ve ekran her iki uçta düzgün sonlandırılmalıdır (EMC). (b) Terminaller üretici tork değerine göre sıkılmalı, ilk devreye almadan sonra kontrol edilmelidir — gevşek bağlantı bu akım seviyesinde ısınma ve arıza nedenidir. (c) Giriş tarafındaki sigorta/şalter seçimi de yönetmeliğe ve Siemens kılavuzuna göre yapılmalıdır. Ariproses olarak kablo, koruma ve pano malzemesi seçiminde destek veriyoruz.
"Filtresiz" (UF1) ne anlama geliyor? Harici EMC filtresi almam gerekir mi?
Sipariş kodundaki "U" harfi, sürücünün entegre EMC (RFI) filtresi olmadan geldiğini gösterir. "A" versiyonu (6SL3210-1KE21-7AF1) ise entegre Class A filtre ile gelir. Filtre ne işe yarar: Sürücünün anahtarlamadan doğan yüksek frekanslı girişimini (iletilen emisyon) şebekeye yayılmadan bastırır — aynı tesisteki hassas cihazlar etkilenmez ve EMC standartlarına uygunluk sağlanır. Filtresiz versiyon ne zaman tercih edilir: (1) IT (topraklanmamış) şebekelerde — bu tip şebekelerde entegre filtre genellikle uygun değildir veya devre dışı bırakılmalıdır. (2) Harici filtre kullanılacaksa — proje gereği ayrı Class A/B filtre planlanmışsa. (3) Kaçak akım hassasiyeti varsa — filtre toprak kaçak akımını artırır; hassas kaçak akım rölesi bulunan tesislerde sorun çıkarabilir. (4) EMC zorunluluğu bulunmayan uygulamalarda maliyet avantajı için. Ne yapmalısınız: Standart topraklamalı (TN) sanayi tesisinde CE/EMC uyumluluğu gerekiyorsa, ya harici Class A veya Class B filtre planlayın ya da doğrudan filtreli 7AF1 versiyonunu tercih edin. Ariproses olarak hem filtreli/filtresiz versiyonları hem de uygun harici filtreleri temin ediyoruz.
Pompa ve fan uygulamalarında gerçekten enerji tasarrufu sağlar mı?
Evet — ve bu, 7,5 kW gibi sürekli çalışan bir tahrikte en hızlı geri dönüş sağlayan yatırımlardan biridir. Neden: Santrifüj pompa ve fanlarda geçerli olan afinite yasaları uyarınca, güç tüketimi devrin kübü ile değişir. Yani debiyi %20 azaltmak için devri %20 düşürdüğünüzde, güç tüketimi yaklaşık yarı yarıya düşer. Klasik yöntemlerle karşılaştırma: Debiyi vana kısarak veya damper ile ayarladığınızda motor tam devirde çalışmaya devam eder — enerji, kısılan vanada basınç kaybı olarak boşa harcanır. Sürücü ile devri düşürdüğünüzde ise bu kayıp hiç oluşmaz. Sürücünün katkı sağladığı diğer noktalar: (1) V/f ECO modu: Kısmi yükte motor akısını otomatik azaltarak ek tasarruf sağlar — özellikle sabit hızda ama düşük yükte çalışan uygulamalarda etkilidir. (2) Yumuşak kalkış: Direkt yol vermede oluşan yüksek kalkış akımı ve mekanik darbe ortadan kalkar; kayış, kaplin ve rulman ömrü uzar, su darbesi (water hammer) azalır. (3) Şebeke yükü: Yüksek kalkış akımı olmadığı için trafo ve şebeke daha az zorlanır. (4) İzleme: PROFINET üzerinden anlık güç ve enerji verisi okuyarak tasarrufu belgeleyebilirsiniz. (5) IE2 verim: Sürücünün kendi kaybı yalnızca ~0,24 kW'tır. Not: Gerçek tasarruf, sisteminizin yük profiline (ne kadar süre hangi debide çalıştığına) bağlıdır. Ariproses olarak mevcut çalışma profilinize göre kazanç tahmini çıkarmanızda yardımcı oluyoruz.
Ürün orijinal Siemens mi? Garanti ve tedarik nasıl?
Evet, %100 orijinal Siemens ürünüdür. Siemens, dünyanın önde gelen endüstriyel otomasyon ve tahrik teknolojisi üreticilerindendir — SIMATIC PLC, HMI, SINAMICS sürücü, SIRIUS şalt ve daha pek çok ürün grubuna sahiptir. Garanti: Siemens standart üretici garantisi. Tedarik: (1) Stok: 7,5 kW en çok kullanılan güç kademelerinden biridir, stoktan hızlı temin. (2) Stokta yoksa: Siemens Türkiye / yetkili distribütör kanalından tedarik. (3) Toplu ve OEM siparişi: Makine imalatçıları ve proje firmaları için miktar bazlı özel fiyatlandırma. (4) Alternatif versiyon: Filtreli (7AF1), USS/Modbus (7UB1) veya PROFIBUS (7UP1) versiyonları da temin edilebilir. Ariproses hizmetleri: Sürücü boyutlandırma (motor akımı + yük tipine göre doğru model), SINAMICS G120C tüm güç kademeleri (0,55-132 kW), SINAMICS V20 (ekonomik alternatif) ve G120X / G120 alternatifleri, aksesuar temini (BOP-2 / IOP-2 panel, Smart Access, EMC filtresi, fren direnci, çıkış reaktörü), pano tasarımı ve devreye alma desteği, MICROMASTER → SINAMICS retrofit desteği, komple Siemens otomasyon çözümü (SIMATIC PLC + HMI + sürücü + şalt malzeme). İlgili G120C modelleri: 6SL3210-1KE21-3UF1 (5,5 kW), 6SL3210-1KE21-7UF1 (7,5 kW — bu ürün), 6SL3210-1KE22-6UF1 (11 kW), 6SL3210-1KE23-2UF1 (15 kW). Komple çözüm örneği: 6SL3210-1KE21-7UF1 + BOP-2 panel + harici Class B EMC filtresi + motor koruma şalteri + ekranlı motor kablosu — devreye alınmaya hazır 7,5 kW tahrik çözümü. Detaylı bilgi, güncel fiyat ve teklif için +90 532 224 04 33 veya info@ariproses.com.
İlgili Siemens SINAMICS Ürünleri
6SL3210-1KE21-7UF1
Bu Ürün ✓ (7,5 kW)
SINAMICS G120C 7,5 kW
7,5 kW LO · 16,5 A · filtresiz · PROFINET / EtherNet-IP · FSB
Seçildi ✓6SL3210-1KE18-8UF1
Alt Güç (4 kW)
SINAMICS G120C 4 kW
4,0 kW LO / 3,0 kW HO · FSA gövde · küçük tahrikler
İncele6SL3210-1KE22-6UF1
Üst Güç (11 kW)
SINAMICS G120C 11 kW
11 kW LO / 7,5 kW HO · FSC gövde · sabit momentli 7,5 kW için
İncelePompa, Fan, Kompresör ve Makine Tahrikleriniz için Kompakt Siemens 7,5 kW SINAMICS G120C Sürücü
Stok, fiyat, motor akımı ve yük tipine göre sürücü boyutlandırma, filtreli/filtresiz versiyon seçimi, EMC filtresi,
operatör paneli, fren direnci, kablo ve koruma seçimi, devreye alma desteği için hemen ulaşın.
Orijinal Siemens Entegre STO 1-3 Gün Türkiye Kargo Boyutlandırma ve Devreye Alma Desteği OEM ve Toplu Sipariş İndirimi
