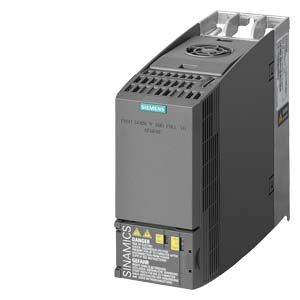

SIEMENS 6SL3210-1KE18-8UF1 | SINAMICS G120C 4kW Sürücü
Siemens Orijinal hızlı stok 4 kW · 8,8 A PROFINET + EtherNet/IP Entegre STO
Siemens 6SL3210-1KE18-8UF1 SINAMICS G120C Serisi Kompakt AC Motor Hız Kontrol Cihazı (Frekans Konvertörü / Invertör / Sürücü):
4 kW Düşük Aşırı Yük (LO) ve 3,0 kW Yüksek Aşırı Yük (HO) Anma Gücü, 3AC 380-480 V (+%10/-%20) 47-63 Hz Şebeke Girişi, 8,8 A Nominal Çıkış Akımı (HO'da 7,3 A) ve 14,6 A Maksimum Çıkış Akımı, %150 / 3 s Aşırı Yük Kapasitesi, Filtresiz (Unfiltered) Versiyon, Entegre PROFINET ve EtherNet/IP Haberleşme, Entegre Safe Torque Off (STO) Güvenlik Fonksiyonu, 6 Dijital Giriş / 2 Dijital Çıkış / 1 Analog Giriş / 1 Analog Çıkış, PTC-KTY Motor Termistör Girişi, Sensörsüz Vektör Kontrol ve V/f (Lineer, Kare, FCC, ECO) Kontrol Modları, 0-550 Hz Çıkış Frekansı, Fren Direnci Bağlantısı, IE2 Verim Sınıfı, Fan Soğutmalı Ultra Kompakt FSA Gövde (196 × 73 × 225 mm, Sadece 1,7 kg), Yan Yana (Butt-Mount) Montaj İmkanı, IP20 / UL Open Type Koruma, Geçmeli Vidalı Terminal — Pompa, Fan, Konveyör, Karıştırıcı ve OEM Makine Uygulamaları için Ekonomik ve Yer Kazandıran Endüstriyel AC Sürücü
Siemens · SINAMICS G120C Serisi (Kompakt Tek Gövde AC Sürücü) · ★ FSA gövdenin en yüksek gücü — sadece 73 mm genişlik · Ürün Kodu: 6SL3210-1KE18-8UF1 · Güç: 4,0 kW (LO) / 3,0 kW (HO) · NEC: 5 hp (LO) / 4 hp (HO) · Çıkış akımı: 8,8 A (LO) / 7,3 A (HO) · maks. 14,6 A · Giriş akımı: 11,4 A (LO) / 10,6 A (HO) · ★ Aşırı yük: %150 / 3 s (LO) — %200 / 3 s (HO) · ★ Giriş: 3AC 380-480 V +%10/-%20, 47-63 Hz · ★ Filtre: Filtresiz (unfiltered) — harici EMC filtresi ile kullanılabilir · ★ Haberleşme: Entegre PROFINET + EtherNet/IP · ★ Güvenlik: Entegre Safe Torque Off (STO) · G/Ç: 6 DI · 2 DO · 1 AI · 1 AO · 1 fail-safe DI · PTC/KTY girişi · Kontrol: Sensörsüz vektör · V/f lineer/kare/parametrik · FCC · V/f ECO · Çıkış frekansı: 0-550 Hz (vektör, FW V4.7+) / 0-240 Hz (V/f) · Anahtarlama: 4 kHz (nominal) · Verim: ~%97 · IE2 · güç kaybı sadece 0,15 kW · Soğutma: Entegre fanlı hava soğutma (0,005 m³/s) · 52 dB · ★ Fren direnci bağlantısı (DC bara) · Gövde: FSA — 196 × 73 × 225 mm · 1,7 kg · Koruma: IP20 / UL open type · Bağlantı: Geçmeli vidalı terminal 1-2,5 mm² · Motor kablosu: maks. 50 m ekranlı / 100 m ekransız · Orijinal Siemens
6SL3210-1KE18-8UF1 4 kW · 8,8 A 3AC 380-480V PROFINET / EtherNet-IP STO · 6DI/2DO/1AI/1AO Filtresiz · FSA 73 mm · IP20
4,0 kW
LO · 3,0 kW HO
8,8 A
maks. 14,6 A
73 mm
genişlik · 1,7 kg
Bu Siemens kompakt sürücü son 24 saatte 29 makine imalatçısı, pano üreticisi ve otomasyon mühendisi tarafından incelendi — Stok ve fiyat için +90 532 224 04 33
Ürün Hakkında
Kısa Açıklama: Siemens 6SL3210-1KE18-8UF1, Siemens'in SINAMICS G120C serisi kompakt AC motor hız kontrol cihazıdır (frekans konvertörü / invertör). Güç: 4,0 kW (Low Overload) / 3,0 kW (High Overload) @ 400 V; NEC 480 V: 5 hp (LO) / 4 hp (HO). Çıkış akımı: 8,8 A (LO) · 7,3 A (HO) · maksimum 14,6 A. Giriş akımı: 11,4 A (LO) · 10,6 A (HO). ★ Aşırı yük: LO'da %150 nominal akım 3 s, ardından %110 / 57 s (300 s çevrim); HO'da %200 / 3 s, ardından %150 / 57 s. ★ Giriş: 3AC 380-480 V (+%10/-%20), 47-63 Hz. Güç faktörü λ: 0,70…0,85, cos φ: 0,95. ★ Filtre: Filtresiz (unfiltered) versiyon — EMC gereksinimi olan tesislerde harici Class A/B filtre ile kullanılır. ★ Haberleşme: Entegre PROFINET ve EtherNet/IP (kod sonundaki "F"). ★ Güvenlik: Entegre Safe Torque Off (STO). G/Ç: 6 dijital giriş, 1 fail-safe dijital giriş, 2 dijital çıkış (DC 30 V), 1 analog giriş (diferansiyel), 1 analog çıkış (izolesiz), PTC/KTY/Thermo-Click motor sıcaklık girişi (±5°C). Kontrol modları: Sensörsüz vektör kontrol, enkodersiz tork kontrolü, V/f lineer / kare / parametrik, FCC (akı akımı kontrollü V/f), V/f ECO. Enkoderli vektör ve enkoderli tork kontrolü desteklenmez. Çıkış frekansı: Vektör kontrolde donanımsal olarak 650 Hz'e kadar; firmware V4.7 ve üzerinde yasal düzenlemeler gereği 550 Hz ile sınırlandırılmıştır · V/f kontrolde 0-240 Hz. Anahtarlama frekansı: 4 kHz (nominal). Verim: η ≈ 0,97; EN 50598-2'ye göre IE2 verim sınıfı. Güç kaybı: sadece ~0,15 kW. Soğutma: Entegre fanlı hava soğutma, 0,005 m³/s hava ihtiyacı. Ses seviyesi: 52 dB (1 m). ★ Fren direnci: DC bara üzerinden fren direnci bağlantısı mevcuttur. ★ Gövde: FSA — 196 × 73 × 225 mm (Y×G×D), sadece 1,7 kg. Koruma: IP20 / UL open type. Bağlantı: Şebeke ve motor tarafı geçmeli vidalı terminal, 1,0-2,5 mm²; PE gövde üzerinde M4 vida; sinyal 0,15-1,5 mm². ★ Motor kablosu: maks. 50 m ekranlı, 100 m ekransız. Ortam: Çalışma -10…+40°C (üzeri derating), taşıma -40…+70°C, +40°C'de maks. %95 bağıl nem (yoğuşma ve buzlanma olmadan), 1000 m rakım. Onaylar: CE, UL/cULus, RCM (C-Tick). Uygulama: Pompa, fan, konveyör, karıştırıcı, paketleme ve OEM makine tahriki. Orijinal Siemens.
Makine imalatında en çok kullanılan güç kademelerinden biri 4 kW'tır — ve bu seviyede yer kaplamayan, ekonomik ama haberleşmeye hazır bir sürücü aranır. Siemens 6SL3210-1KE18-8UF1, bu görev için tasarlanmış 4,0 kW (LO) / 3,0 kW (HO) SINAMICS G120C kompakt AC sürücüdür. Öne çıkan özellikleri: sadece 73 mm genişlik ve 1,7 kg ağırlık (FSA gövdenin en yüksek güç kademesi), entegre PROFINET + EtherNet/IP (ek haberleşme kartı gerekmez), entegre Safe Torque Off (STO), zengin G/Ç seti ve sensörsüz vektör kontrol. Güç ünitesi ile kontrol ünitesi tek gövdede olduğu için stok, montaj ve devreye alma basitleşir. Bu model filtresizdir (unfiltered) — EMC gereksinimi olan tesislerde harici filtre ile birlikte planlanmalıdır.
Ürün Kodu Çözümleme : 6SL3210-1KE18-8UF1
Ürün Kodunun Anlamı
6SL3210
SINAMICS G120C
1KE
400V sınıfı
18-8
8,8 A kademesi
U
Filtresiz
F
PROFINET / EtherNet-IP
U = filtresiz (unfiltered) · A = entegre Class A filtreli · F = PROFINET + EtherNet/IP · B = RS485 USS/Modbus RTU · P = PROFIBUS DP · Filtreli eşdeğeri: 6SL3210-1KE18-8AF1 · Modbus versiyonu: 6SL3210-1KE18-8UB1
Ana Teknik Spesifikasyonlar
Güç
4 kW
LO · HO'da
3,0 kW
Çıkış Akımı
8,8 A
HO 7,3 A
maks. 14,6 A
Giriş
380-480V
3AC · 47-63
Hz · 11,4 A
Gövde
FSA
196×73×225
mm · 1,7 kg
Fiziksel Yapı — Ultra Kompakt FSA Gövde
FSA Gövde — Dar Panolara Sığan Tasarım
- Ölçü (Y×G×D)196×73×225 mm
- Ağırlık1,7 kg
- SoğutmaFan · 52 dB
- Terminal1-2,5 mm²
- HaberleşmePROFINET ×2
- KorumaIP20 / UL open
★ 73 mm Genişlikte 4 kW — FSA Gövdenin En Yüksek Gücü
Yüksek Güç Yoğunluğu — Kompakt FSA Gövde
6SL3210-1KE18-8UF1, G120C ailesinin en küçük gövdesi olan FSA boyundadır ve bu gövdenin en yüksek güç kademesidir: 196 × 73 × 225 mm ve yalnızca 1,7 kg ile 4 kW. Neden önemli: (1) Bir üst kademe daha geniştir: 5,5 kW'lık bir sonraki model (6SL3210-1KE21-3UF1) FSB gövdeye geçer ve daha fazla ray genişliği ister — yani 73 mm'de kalabileceğiniz son güç budur. (2) Dar pano: Makine üstü küçük kontrol kutularına ve dar panolara rahatlıkla yerleşir. (3) Yan yana montaj: Siemens, G120C kompakt sürücülerin 40°C'ye kadar derating olmadan bitişik (butt-mount) monte edilebildiğini belirtir — çok sürücülü panolarda ray uzunluğunu ciddi biçimde kısaltır. (4) Hafiflik: 1,7 kg — montaj ve taşımada hiçbir zorluk çıkarmaz. (5) Düşük ısı yükü: Güç kaybı yalnızca ~0,15 kW olduğundan pano iklimlendirmesi üzerinde küçük bir yük oluşturur. (6) Sessiz: 52 dB — operatöre yakın makinelerde rahatsız etmez.
★ Entegre PROFINET + EtherNet/IP — Ek Kart Gerekmez
Haberleşmeye Hazır — Doğrudan PLC'ye Bağlanır
Kod sonundaki "F" harfi, sürücünün entegre PROFINET ve EtherNet/IP arayüzüne sahip olduğunu gösterir. Avantajları: (1) Ek modül yok: Ayrı haberleşme kartı satın alıp takmanıza gerek kalmaz. (2) TIA Portal entegrasyonu: SIMATIC S7-1200/1500 PLC'lerle Startdrive üzerinden hızlı konfigürasyon ve standart telegramlar. (3) İzleme ve teşhis: Hız, akım, tork ve arıza kodları şebeke üzerinden okunabilir. (4) İki port: Hat (line) topolojisinde sürücüler arka arkaya bağlanarak kablolama sadeleşir — bu güç sınıfında çok sayıda sürücü barındıran makinelerde büyük avantaj. (5) EtherNet/IP: Rockwell/Allen-Bradley tabanlı sistemlerde de aynı donanım kullanılabilir. Not: USS/Modbus RTU için "B" (6SL3210-1KE18-8UB1), PROFIBUS DP için "P" (6SL3210-1KE18-8UP1) versiyonları mevcuttur.
★ Entegre Safe Torque Off (STO) — Makine Güvenliği
Ek Donanım Olmadan Temel Güvenlik Fonksiyonu
SINAMICS G120C'de Safe Torque Off (STO) standart olarak entegredir — ek ücret veya ek modül gerektirmez. STO nedir: Güvenlik talebi geldiğinde (acil stop, koruyucu kapak açılması vb.) sürücünün motora tork üretecek enerjiyi vermesini güvenli biçimde engelleyen fonksiyondur. Avantajları: (1) Kontaktör tasarrufu: Motor ile sürücü arasına güvenlik kontaktörü koyma ihtiyacı çoğu uygulamada ortadan kalkar — küçük makinelerde hem maliyet hem pano alanı kazancı. (2) Daha hızlı yeniden başlatma: Ana devre kesilmediği için sistem çabuk devreye alınır. (3) Fail-safe giriş: Sürücüde güvenlik amaçlı fail-safe dijital giriş bulunur; güvenlik rölesi veya güvenlik PLC'si ile kullanılabilir. Not: Ulaşılan güvenlik seviyesi (SIL/PL) tüm güvenlik zincirinin tasarımına bağlıdır; risk analizi ve doğrulama yapılmalıdır.
Temel Özellikler ve Fonksiyonlar
6SL3210-1KE18-8UF1 Öne Çıkan Özellikleri
Vektör + V/f Kontrol
Sensörsüz vektör, V/f lineer/kare, FCC, V/f ECO
Zengin Giriş/Çıkış
6 DI · 2 DO · 1 AI · 1 AO · 1 fail-safe DI
Motor Koruma Girişi
PTC / KTY / Thermo-Click termistör girişi
Fren Direnci Bağlantısı
DC bara üzerinden harici fren direnci
IE2 · ~%97 Verim
V/f ECO ile pompa/fanda ek enerji tasarrufu
BOP-2 / IOP-2 Panel
Opsiyonel panel veya Smart Access ile devreye alma
4 kW (1KE18-8) vs 3 kW (1KE17-5) — Hangisi Bana Uygun?
Komşu Güç Kademeleri Karşılaştırması
| ÖZELLİK | 1KE18-8UF1 (Bu Ürün) | 1KE17-5UF1 |
| Güç (LO) | 4,0 kW | 3,0 kW |
| Güç (HO) | 3,0 kW | 2,2 kW |
| Çıkış Akımı (LO / HO) | 8,8 A / 7,3 A | 7,3 A / 5,6 A |
| Maks. Çıkış Akımı | 14,6 A | 11,2 A |
| Giriş Akımı (LO) | 11,4 A | 9,5 A |
| Gövde / Genişlik | FSA / 73 mm (aynı) | FSA / 73 mm |
| İdeal Kullanım | 4 kW pompa-fan · 3 kW konveyör/karıştırıcı | 3 kW pompa-fan · 2,2 kW konveyör |
SINAMICS G120C — 400 V Sınıfı Küçük Güç Modelleri (PROFINET / Filtresiz)
Yakın Güç Kademeleri — Doğru Modeli Seçin
| SİPARİŞ KODU | GÜÇ (LO) | GÖVDE |
| 6SL3210-1KE15-8UF1 | 2,2 kW | FSA |
| 6SL3210-1KE17-5UF1 | 3,0 kW | FSA |
| 6SL3210-1KE18-8UF1 ✓ (bu ürün) | 4,0 kW | FSA |
| 6SL3210-1KE21-3UF1 | 5,5 kW | FSB |
| 6SL3210-1KE21-7UF1 | 7,5 kW | FSB |
| 6SL3210-1KE22-6UF1 | 11 kW | FSC |
Öne Çıkan Özellikler : 6'lı Özet
4 kW Güç
8,8 ALO 4,0 kW / HO 3,0 kW — makine tahrikleri
Ultra Kompakt
73 mm · 1,7 kgFSA gövdenin en yüksek güç kademesi
Aşırı Yük
%150 / 3 sHO modunda %200 / 3 s · maks. 14,6 A
Entegre Fieldbus
PROFINETEtherNet/IP dahil — ek kart gerekmez
Safe Torque Off
STOStandart entegre güvenlik fonksiyonu
Verim
IE2 · ~%97Güç kaybı sadece 0,15 kW · 52 dB sessiz
Tipik Uygulama Alanları
PompaSirkülasyon, basınçlandırma, dozaj pompaları
Fan / HavalandırmaHVAC, aspirasyon, baca ve soğutma fanları
Konveyör / PaketlemeBant, sıralama, dolum ve paketleme makineleri
Karıştırıcı / MikserGıda, kimya ve proses karıştırıcıları
OEM MakineMakine imalatçıları için seri üretim tahriki
RetrofitMICROMASTER 420 ve eski sürücü yenilemeleri
Teknik Notlar (Siemens resmi ürün datasheet + Siemens G120C kataloğu): Ürün kodu: 6SL3210-1KE18-8UF1 (filtreli: 6SL3210-1KE18-8AF1 · Modbus/USS: -8UB1 · PROFIBUS: -8UP1). Seri: SINAMICS G120C. Güç: 4,00 kW (LO) / 3,00 kW (HO) @ 400 V IEC; 5 hp (LO) / 4 hp (HO) @ 480 V NEC. Çıkış akımı: 8,8 A (LO) · 7,3 A (HO) · maks. 14,6 A. Giriş akımı: 11,4 A (LO) · 10,6 A (HO). Aşırı yük: LO — %150 IL / 3 s + %110 IL / 57 s (300 s çevrim); HO — %200 IH / 3 s + %150 IH / 57 s. Giriş: 3AC 380-480 V +%10/-%20, 47-63 Hz. Güç faktörü λ: 0,70…0,85. cos φ: 0,95. Verim η: 0,97. Güç kaybı: 0,15 kW. Filtre: Filtresiz. Anahtarlama frekansı: 4 kHz. Çıkış frekansı: Vektör 0-650 Hz (FW V4.7+ yasal sınırlama ile 550 Hz) / V/f 0-240 Hz. Kontrol: V/f lineer/kare/parametrik, V/f ECO, FCC, sensörsüz vektör, enkodersiz tork kontrolü (enkoderli vektör/tork kontrolü yok). G/Ç: 6 DI, 1 fail-safe DI, 2 DO (DC 30 V), 1 AI (diferansiyel), 1 AO (izolesiz), PTC/KTY/Thermo-Click girişi (±5°C). Haberleşme: PROFINET / EtherNet/IP. Soğutma: Entegre fanlı hava soğutma, 0,005 m³/s. Ses: 52 dB (1 m). Ortam: Çalışma -10…+40°C, taşıma -40…+70°C (depolama değeri datasheet sürümüne göre -40…+70°C veya -25…+55°C), +40°C'de %95 RH (yoğuşma/buzlanma yok), 1000 m rakım. Gövde: FSA — 196 × 73 × 225 mm, 1,70 kg (derinlik değeri versiyona göre 203-225,4 mm aralığında da belirtilmektedir). Koruma: IP20 / UL open type. Terminal: Şebeke/motor geçmeli vidalı terminal 1,0-2,5 mm² (AWG 16-14), PE gövde üzerinde M4 vida, sinyal 0,15-1,5 mm². Motor kablosu: maks. 50 m ekranlı / 100 m ekransız. Fren: DC bara üzerinden fren direnci bağlantısı. Verim sınıfı: EN 50598-2'ye göre IE2. Standart/onaylar: CE, cULus, RCM (C-Tick); EMC ve Alçak Gerilim direktifleri.
6SL3210-1KE18-8UF1 Seçim ve Kullanım İpuçları: (1) LO / HO ayrımı: Pompa, fan gibi kare momentli yüklerde LO (4,0 kW / 8,8 A); konveyör, karıştırıcı, ekstrüder gibi sabit momentli ve zor kalkışlı yüklerde HO (3,0 kW / 7,3 A) değerini esas alın. (2) 3 kW sabit momentli yük için doğru model: 3 kW'lık bir konveyör veya karıştırıcı sürecekseniz, 3 kW'lık modelin HO değeri 2,2 kW olduğu için bu modeli seçmelisiniz. (3) Akım üzerinden seçim: Motor etiket akımı ilgili moddaki sürücü akımını aşmamalıdır — seçimi kW değil, akım belirler. (4) ★ Motor kablosu sınırı: Ekranlı kabloda maksimum 50 m, ekransızda 100 m — motor uzaktaysa mutlaka kontrol edin, gerekirse çıkış reaktörü değerlendirin. (5) EMC: Bu model filtresizdir; standart TN şebekede EMC uygunluğu gerekiyorsa harici Class A/B filtre planlayın veya filtreli 8AF1 versiyonunu tercih edin. (6) Terminal kesiti: 1,0-2,5 mm² geçmeli vidalı terminal — daha kalın kablo kullanacaksanız ara klemens gerekir. (7) Yan yana montaj: 40°C'ye kadar bitişik montaj mümkündür; üst/alt havalandırma boşluklarını kılavuza göre bırakın. (8) Sıcaklık: Çalışma aralığı -10…+40°C; daha yüksek pano sıcaklığında derating gerekir. (9) Frenleme: Yüksek ataletli yüklerde hızlı duruş gerekiyorsa DC bara üzerinden fren direnci ekleyin. (10) Yüksek hız uygulaması: Firmware V4.7 ve üzerinde maksimum çıkış frekansı yasal düzenleme gereği 550 Hz ile sınırlıdır — yüksek devirli mil/spindle uygulamalarında bunu hesaba katın.
Önemli Güvenlik ve Kullanım Uyarıları: (1) Kalifiye montaj: Kurulum, devreye alma ve bakım yalnızca yetkili elektrik personeli tarafından yapılmalıdır. (2) DC bara enerjisi: Şebeke kesildikten sonra DC bara kondansatörleri bir süre yüklü kalır — üretici talimatındaki bekleme süresine uyulmadan terminallere dokunulmamalıdır. (3) Topraklama: PE bağlantısı (gövde üzerindeki M4 vida) ve motor kablo ekranı kurallara uygun sonlandırılmalıdır. (4) Filtresiz versiyon: Harici filtre olmadan yapılan kurulumlarda EMC uyumluluğu tesis sorumluluğundadır. (5) Akım sınırı: 8,8 A nominal / 14,6 A maksimum çıkış akımı aşılmamalıdır. (6) Motor kablosu: 50 m ekranlı sınırı aşılmamalıdır — aşırı uzun kablo, kaçak kapasite nedeniyle arıza ve motor izolasyon zorlanmasına yol açar. (7) Ortam: Çalışma sıcaklığı +40°C üzerinde ve 1000 m rakım üzerinde derating gerekir; yoğuşma ve buzlanma kabul edilmez. (8) Havalandırma: Fanlı soğutma için üst/alt boşluk bırakılmalı, hava yolu kapatılmamalıdır. (9) Güvenlik fonksiyonu: STO kullanımı, makinenin risk değerlendirmesi ve güvenlik zinciri doğrulaması ile birlikte planlanmalıdır. (10) IP20: Cihaz UL open type / IP20'dir — mutlaka uygun bir pano veya kontrol kutusu içine monte edilmelidir.
✔ Siemens 6SL3210-1KE18-8UF1 — SINAMICS G120C Kompakt AC Motor Hız Kontrol Cihazı | ✔ Seri: SINAMICS G120C — güç + kontrol tek gövdede | ✔ Güç: 4,0 kW (LO) / 3,0 kW (HO) · 5 hp / 4 hp | ✔ Çıkış: 8,8 A (LO) · 7,3 A (HO) · maks. 14,6 A | ✔ Giriş akımı: 11,4 A (LO) · 10,6 A (HO) | ✔ ★ Aşırı yük: %150 / 3 s (LO) — %200 / 3 s (HO) | ✔ ★ Giriş: 3AC 380-480 V +%10/-%20 · 47-63 Hz | ✔ ★ Filtre: Filtresiz (unfiltered) | ✔ ★ Haberleşme: Entegre PROFINET + EtherNet/IP | ✔ ★ Güvenlik: Entegre Safe Torque Off (STO) | ✔ G/Ç: 6 DI · 1 fail-safe DI · 2 DO · 1 AI · 1 AO · PTC/KTY | ✔ Kontrol: Sensörsüz vektör · V/f lineer/kare · FCC · V/f ECO | ✔ Çıkış frekansı: 0-550 Hz (vektör, FW V4.7+) | ✔ ★ Ultra kompakt: FSA — 196 × 73 × 225 mm · sadece 1,7 kg | ✔ Verim: ~%97 · IE2 · güç kaybı 0,15 kW · 52 dB | ✔ ★ Motor kablosu: maks. 50 m ekranlı / 100 m ekransız | ✔ Koruma: IP20 / UL open type · geçmeli vidalı terminal 1-2,5 mm² | ✔ Onaylar: CE · cULus · RCM | ✔ Uygulama: Pompa, fan, konveyör, karıştırıcı, paketleme, OEM makine | ✔ Üretici: Siemens — orijinal ürün
Teknik Özellikler:
| Genel Bilgiler | |
| Ürün Kodu | 6SL3210-1KE18-8UF1 |
| Filtreli Eşdeğeri | 6SL3210-1KE18-8AF1 |
| Diğer Haberleşme Versiyonları | -8UB1 (USS/Modbus RTU) · -8UP1 (PROFIBUS DP) |
| Ürün Serisi | SINAMICS G120C |
| Ürün Tipi | Kompakt AC motor hız kontrol cihazı (frekans konvertörü) |
| Üretici | Siemens |
| Güç ve Çıkış | |
| Anma Gücü (LO, 400 V) | 4 kW |
| Anma Gücü (HO, 400 V) | 3,00 kW |
| Anma Gücü (NEC 480 V) | 5 hp (LO) / 4 hp (HO) |
| Çıkış Akımı (LO) | 8,8 A |
| Çıkış Akımı (HO) | 7,3 A |
| Maksimum Çıkış Akımı | 14,6 A |
| Aşırı Yük (LO) | %150 / 3 s + %110 / 57 s (300 s çevrim) |
| Aşırı Yük (HO) | %200 / 3 s + %150 / 57 s (300 s çevrim) |
| Çıkış Frekansı | 0-550 Hz (vektör, FW V4.7+) / 0-240 Hz (V/f) |
| Anahtarlama Frekansı | 4 kHz (nominal) |
| Giriş | |
| Şebeke Gerilimi | 3AC 380-480 V (+%10 / -%20) |
| Şebeke Frekansı | 47-63 Hz |
| Giriş Akımı (LO / HO) | 11,4 A / 10,6 A |
| Faz Sayısı | 3 AC |
| Güç Faktörü λ | 0,70 … 0,85 |
| cos φ | 0,95 |
| EMC Filtresi | Filtresiz (unfiltered) |
| Kontrol, Haberleşme ve G/Ç | |
| Kontrol Modları | Sensörsüz vektör · enkodersiz tork · V/f lineer/kare/parametrik · FCC · V/f ECO |
| Haberleşme | PROFINET / EtherNet/IP (entegre, 2 port) |
| Güvenlik Fonksiyonu | Safe Torque Off (STO) — entegre |
| Dijital Giriş | 6 adet + 1 fail-safe DI |
| Dijital Çıkış | 2 adet (DC 30 V) |
| Analog Giriş | 1 adet (diferansiyel) |
| Analog Çıkış | 1 adet (izolesiz) |
| Motor Sıcaklık Girişi | PTC / KTY / Thermo-Click (±5°C) |
| Fren Direnci | DC bara üzerinden bağlantı mevcut |
| Fiziksel ve Çevre | |
| Gövde Boyu | FSA |
| Ölçüler (Y × G × D) | 196 × 73 × 225 mm |
| Ağırlık | 1,70 kg |
| Soğutma | Entegre fanlı hava soğutma (0,005 m³/s) |
| Güç Kaybı | ~0,15 kW |
| Verim η | 0,97 — EN 50598-2'ye göre IE2 |
| Ses Basıncı (1 m) | 52 dB |
| Çalışma Sıcaklığı | -10 … +40°C (üzeri derating) |
| Taşıma Sıcaklığı | -40 … +70°C |
| Bağıl Nem | +40°C'de maks. %95 (yoğuşma/buzlanma yok) |
| Kurulum Rakımı | 1000 m (üzeri derating) |
| Bağlantı (şebeke/motor) | Geçmeli vidalı terminal — 1,00…2,50 mm² |
| PE Bağlantısı | Gövde üzerinde M4 vida |
| Sinyal Kablosu | 0,15…1,50 mm² |
| Motor Kablo Uzunluğu | Maks. 50 m ekranlı / 100 m ekransız |
| Koruma Sınıfı | IP20 / UL open type |
| Onaylar ve Aksesuar | |
| Onaylar | CE · cULus · RCM (C-Tick) |
| Direktifler | EMC Direktifi · Alçak Gerilim Direktifi |
| Aksesuar | BOP-2 / IOP-2 operatör paneli · SINAMICS G120 Smart Access · harici Class A/B EMC filtresi · şebeke reaktörü · fren direnci · çıkış reaktörü |
| Yazılım | STARTER · Startdrive (TIA Portal) |
Sık Sorulan Sorular
Bu sürücü 4 kW mı yoksa 3 kW mı? LO ve HO ne demek?
İkisi de doğrudur — fark yük tipine göre tanımlanan iki farklı çalışma modudur. LO (Low Overload — düşük aşırı yük): 4,0 kW, 8,8 A. Aşırı yük kapasitesi %150 nominal akım 3 saniye, ardından %110 / 57 saniye (300 s çevrim). Uygun yükler: pompa, fan gibi kare momentli, kalkışta yüksek moment istemeyen yükler. HO (High Overload — yüksek aşırı yük): 3,0 kW, 7,3 A. Aşırı yük kapasitesi %200 / 3 saniye, ardından %150 / 57 saniye — maksimum çıkış akımı 14,6 A'e kadar çıkabilir. Uygun yükler: konveyör, karıştırıcı, ekstrüder, kırıcı gibi sabit momentli ve zor kalkışlı yükler. ★ Önemli pratik sonuç: 3 kW'lık sabit momentli bir yükünüz varsa (konveyör, karıştırıcı), 3 kW'lık modeli değil bu 4 kW'lık modeli seçmelisiniz — çünkü 3 kW'lık modelin HO değeri yalnızca 2,2 kW'tır. 4 kW'lık bir pompa veya fan için ise bu model LO modunda doğru seçimdir. Altın kural: Seçimi kW üzerinden değil, motor etiket akımı ile sürücünün ilgili moddaki akımı karşılaştırarak yapın. Ariproses olarak yük tipinize göre doğru modeli belirlemenizde destek veriyoruz.
Motor kablosu 50 m sınırı gerçekten önemli mi? Motorum sürücüden uzakta.
Evet, çok önemlidir — küçük gövdeli sürücülerde en sık atlanan noktalardan biridir. Bu modelin datasheet sınırı: ekranlı kabloda maksimum 50 m, ekransız kabloda 100 m. (Karşılaştırma için büyük gövdeli G120C modellerinde bu sınır 200-300 m'ye kadar çıkar.) Neden sınır var: Motor kablosu, iletkenler ve ekran arasında bir kaçak kapasite oluşturur. Sürücünün hızlı anahtarlama darbeleri bu kapasiteyi her darbede şarj-deşarj eder ve ortaya kablo boyuyla artan bir kaçak akım çıkar. Sınır aşılırsa ne olur: (1) Sürücü gerçek motor akımından fazlasını görüp aşırı akım/toprak kaçağı arızası verebilir. (2) Çıkış katı gereksiz ısınır, ömrü kısalır. (3) Motor terminalinde gerilim yansımaları (dv/dt) oluşur, sargı izolasyonu zorlanır. (4) EMC girişimi artar. Çözümler: (a) Sürücüyü motora yaklaştırın — en basit ve en etkili çözüm. (b) Çıkış reaktörü (output reactor) ekleyerek izin verilen kablo boyunu uzatın. (c) dv/dt filtresi kullanarak motor izolasyonunu koruyun. (d) Kablo boyu belirgin şekilde uzun olacaksa, daha büyük gövdeli bir modelin kablo sınırını değerlendirin. Öneri: Kablo mesafenizi bize bildirin — uygun çözümü (reaktör, filtre veya alternatif model) birlikte belirleyelim.
"Filtresiz" (UF1) ne anlama geliyor? Harici EMC filtresi almam gerekir mi?
Sipariş kodundaki "U" harfi, sürücünün entegre EMC (RFI) filtresi olmadan geldiğini gösterir. "A" versiyonu (6SL3210-1KE18-8AF1) ise entegre Class A filtre ile gelir. Filtre ne işe yarar: Sürücünün anahtarlamadan doğan yüksek frekanslı girişimini (iletilen emisyon) şebekeye yayılmadan bastırır — aynı tesisteki hassas cihazlar etkilenmez ve EMC standartlarına uygunluk sağlanır. Filtresiz versiyon ne zaman tercih edilir: (1) IT (topraklanmamış) şebekelerde — bu tip şebekelerde entegre filtre genellikle uygun değildir veya devre dışı bırakılmalıdır. (2) Harici filtre kullanılacaksa — proje gereği ayrı Class A/B filtre planlanmışsa. (3) Kaçak akım hassasiyeti varsa — filtre toprak kaçak akımını artırır; hassas kaçak akım rölesi bulunan tesislerde sorun çıkarabilir. (4) EMC zorunluluğu bulunmayan uygulamalarda maliyet avantajı için. Ne yapmalısınız: Standart topraklamalı (TN) sanayi tesisinde CE/EMC uyumluluğu gerekiyorsa, ya harici Class A veya Class B filtre planlayın ya da doğrudan filtreli 8AF1 versiyonunu tercih edin. Ariproses olarak hem filtreli/filtresiz versiyonları hem de uygun harici filtreleri temin ediyoruz.
Çıkış frekansı 650 Hz mi 550 Hz mi? Yüksek devirli uygulamada kullanabilir miyim?
Datasheet'te vektör kontrol için 0-650 Hz değeri geçer; ancak Siemens'in kendi notu şunu belirtir: firmware V4.7 ve üzeri sürümlerde, yasal düzenlemeler gereği maksimum çıkış frekansı 550 Hz ile sınırlandırılmıştır. Yani günümüzde satılan cihazlarda pratik üst sınır 550 Hz'dir. Neden sınırlama var: Yüksek çıkış frekansı üretebilen sürücüler, bazı ülkelerde ihracat kontrolü kapsamına giren ürünler arasında değerlendirilebilmektedir; üreticiler bu nedenle standart cihazlarda frekansı sınırlar. Kontrol modlarına göre sınırlar: (1) Vektör kontrol: 550 Hz'e kadar. (2) V/f kontrol: 0-240 Hz. Uygulama açısından: Standart 50 Hz'lik asenkron motorlarda zaten 50-100 Hz aralığı kullanılır; 550 Hz sınırı bu uygulamaların tamamı için fazlasıyla yeterlidir. Dikkat edilecek noktalar: (a) Motorunuzu nominal frekansının üzerinde çalıştırdığınızda alan zayıflatma bölgesine girersiniz ve moment düşer — sürekli güç sabit kalır, moment değil. (b) Yüksek devirde motor rulman ömrü, balans ve mekanik dayanım motorun kendi sınırlarına tabidir; motor üreticisinin izin verdiği maksimum devri aşmayın. (c) Yüksek devirli mil (spindle) uygulamalarında özel yüksek frekanslı motor ve uygun sürücü seçimi gerekir. Ariproses olarak yüksek devir gerektiren uygulamalarda motor-sürücü eşleştirmesinde destek veriyoruz.
Ürün orijinal Siemens mi? Garanti ve tedarik nasıl?
Evet, %100 orijinal Siemens ürünüdür. Siemens, dünyanın önde gelen endüstriyel otomasyon ve tahrik teknolojisi üreticilerindendir — SIMATIC PLC, HMI, SINAMICS sürücü, SIRIUS şalt ve daha pek çok ürün grubuna sahiptir. Garanti: Siemens standart üretici garantisi. Tedarik: (1) Stok: 4 kW en çok kullanılan güç kademelerinden biridir, stoktan hızlı temin. (2) Stokta yoksa: Siemens Türkiye / yetkili distribütör kanalından tedarik. (3) Toplu ve OEM siparişi: Makine imalatçıları için miktar bazlı özel fiyatlandırma ve teslim planı. (4) Alternatif versiyon: Filtreli (8AF1), USS/Modbus (8UB1) veya PROFIBUS (8UP1) versiyonları da temin edilebilir. Ariproses hizmetleri: Sürücü boyutlandırma (motor akımı + yük tipine göre doğru model), SINAMICS G120C tüm güç kademeleri (0,55-132 kW), SINAMICS V20 (ekonomik alternatif) ve G120X / G120 alternatifleri, aksesuar temini (BOP-2 / IOP-2 panel, Smart Access, EMC filtresi, fren direnci, çıkış reaktörü), pano tasarımı ve devreye alma desteği, MICROMASTER → SINAMICS retrofit desteği, komple Siemens otomasyon çözümü (SIMATIC PLC + HMI + sürücü + şalt malzeme). İlgili G120C modelleri: 6SL3210-1KE17-5UF1 (3,0 kW), 6SL3210-1KE18-8UF1 (4,0 kW — bu ürün), 6SL3210-1KE21-3UF1 (5,5 kW), 6SL3210-1KE21-7UF1 (7,5 kW). Komple çözüm örneği: 6SL3210-1KE18-8UF1 + BOP-2 panel + harici Class B EMC filtresi + motor koruma şalteri — devreye alınmaya hazır 4 kW tahrik çözümü. Detaylı bilgi, güncel fiyat ve teklif için +90 532 224 04 33 veya info@ariproses.com.
