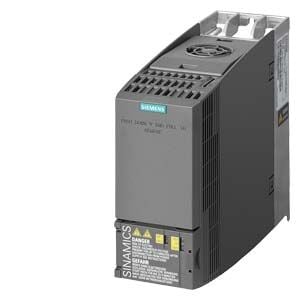

SIEMENS 6SL3210-1KE17-5UF1 | SINAMICS G120C 3kW Sürücü
Siemens Orijinal hızlı stok 3 kW · 7,3 A PROFINET + EtherNet/IP Entegre STO
Siemens 6SL3210-1KE17-5UF1 SINAMICS G120C Serisi Kompakt AC Motor Hız Kontrol Cihazı (Frekans Konvertörü / Invertör / Sürücü) — 3,0 kW Düşük Aşırı Yük (LO) ve 2,2 kW Yüksek Aşırı Yük (HO) Anma Gücü, 3AC 380-480 V (+%10/-%20) 47-63 Hz Şebeke Girişi, 7,3 A Nominal Çıkış Akımı (HO'da 5,6 A) ve 11,2 A Maksimum Çıkış Akımı, %150 / 3 s Aşırı Yük Kapasitesi, Filtresiz (Unfiltered) Versiyon, Entegre PROFINET ve EtherNet/IP Haberleşme, Entegre Safe Torque Off (STO) Güvenlik Fonksiyonu, 6 Dijital Giriş / 2 Dijital Çıkış / 1 Analog Giriş / 1 Analog Çıkış, PTC-KTY Motor Termistör Girişi, Sensörsüz Vektör Kontrol ve V/f (Lineer, Kare, FCC, ECO) Kontrol Modları, 0-550 Hz Çıkış Frekansı, Fren Direnci Bağlantısı, IE2 Verim Sınıfı, Fan Soğutmalı Ultra Kompakt FSA Gövde (196 × 73 × 208 mm, Sadece 1,7 kg), Yan Yana (Butt-Mount) Montaj İmkanı, IP20 / UL Open Type Koruma, Geçmeli Vidalı Terminal — Küçük Pompa, Fan, Konveyör, Karıştırıcı ve Makine Uygulamaları için Ekonomik ve Yer Kazandıran Endüstriyel AC Sürücü
Siemens · SINAMICS G120C Serisi (Kompakt Tek Gövde AC Sürücü) · ★ Giriş güç segmenti · FSA gövde — sadece 73 mm genişlik · Ürün Kodu: 6SL3210-1KE17-5UF1 · Güç: 3,0 kW (LO) / 2,2 kW (HO) · NEC: 4 hp (LO) / 3 hp (HO) · Çıkış akımı: 7,3 A (LO) / 5,6 A (HO) · maks. 11,2 A · Giriş akımı: 9,5 A (LO) / 8,2 A (HO) · ★ Aşırı yük: %150 / 3 s (LO) — %200 / 3 s (HO) · ★ Giriş: 3AC 380-480 V +%10/-%20, 47-63 Hz · ★ Filtre: Filtresiz (unfiltered) — harici EMC filtresi ile kullanılabilir · ★ Haberleşme: Entegre PROFINET + EtherNet/IP · ★ Güvenlik: Entegre Safe Torque Off (STO) · G/Ç: 6 DI · 2 DO · 1 AI · 1 AO · 1 fail-safe DI · PTC/KTY girişi · Kontrol: Sensörsüz vektör · V/f lineer/kare/parametrik · FCC · V/f ECO · Çıkış frekansı: 0-550 Hz (vektör) / 0-240 Hz (V/f) · Anahtarlama: 4 kHz (nominal) · Verim: ~%97 · IE2 · güç kaybı sadece 0,14 kW · Soğutma: Entegre fanlı hava soğutma (0,005 m³/s) · 52 dB · ★ Fren direnci bağlantısı (DC bara) · Gövde: FSA — 196 × 73 × 208 mm · 1,7 kg · Koruma: IP20 / UL open type · Bağlantı: Geçmeli vidalı terminal 1-2,5 mm² · Motor kablosu: maks. 50 m ekranlı / 150 m ekransız · Orijinal Siemens .
6SL3210-1KE17-5UF1 3 kW · 7,3 A 3AC 380-480V PROFINET / EtherNet-IP STO · 6DI/2DO/1AI/1AO Filtresiz · FSA 73 mm · IP20
3,0 kW
LO · 2,2 kW HO
7,3 A
maks. 11,2 A
73 mm
genişlik · 1,7 kg
Bu Siemens kompakt sürücü son 24 saatte 34 makine imalatçısı, pano üreticisi ve otomasyon mühendisi tarafından incelendi — Stok ve fiyat için +90 532 224 04 33
Ürün Hakkında
Kısa Açıklama: Siemens 6SL3210-1KE17-5UF1, Siemens'in SINAMICS G120C serisi kompakt AC motor hız kontrol cihazıdır (frekans konvertörü / invertör). Güç: 3,0 kW (Low Overload) / 2,2 kW (High Overload) @ 400 V; NEC 480 V: 4 hp (LO) / 3 hp (HO). Çıkış akımı: 7,3 A (LO) · 5,6 A (HO) · maksimum 11,2 A. Giriş akımı: 9,5 A (LO) · 8,2 A (HO). ★ Aşırı yük: LO'da %150 nominal akım 3 s, ardından %110 / 57 s (300 s çevrim); HO'da %200 / 3 s, ardından %150 / 57 s. ★ Giriş: 3AC 380-480 V (+%10/-%20), 47-63 Hz. Güç faktörü λ: 0,70…0,85, cos φ: 0,95. ★ Filtre: Filtresiz (unfiltered) versiyon — EMC gereksinimi olan tesislerde harici Class A/B filtre ile kullanılır. ★ Haberleşme: Entegre PROFINET ve EtherNet/IP (kod sonundaki "F"). ★ Güvenlik: Entegre Safe Torque Off (STO). G/Ç: 6 dijital giriş, 1 fail-safe dijital giriş, 2 dijital çıkış (DC 30 V / 0,5 A), 1 analog giriş (diferansiyel, 10 bit), 1 analog çıkış (izolesiz), PTC/KTY/Thermo-Click motor sıcaklık girişi (±5°C). Kontrol modları: Sensörsüz vektör kontrol, enkodersiz tork kontrolü, V/f lineer / kare / parametrik, FCC (akı akımı kontrollü V/f), V/f ECO. Enkoderli vektör ve enkoderli tork kontrolü desteklenmez. Çıkış frekansı: 0-550 Hz (vektör) / 0-240 Hz (V/f). Anahtarlama frekansı: 4 kHz (nominal). Verim: η ≈ 0,97; EN 50598-2'ye göre IE2 verim sınıfı. Güç kaybı: sadece ~0,14 kW. Soğutma: Entegre fanlı hava soğutma, 0,005 m³/s hava ihtiyacı. Ses seviyesi: 52 dB (1 m). ★ Fren direnci: DC bara üzerinden fren direnci bağlantısı mevcuttur. ★ Gövde: FSA — 196 × 73 × 208 mm (Y×G×D), sadece 1,7 kg. Koruma: IP20 / UL open type. Bağlantı: Şebeke ve motor tarafı geçmeli vidalı terminal, 1,0-2,5 mm²; PE gövde üzerinde M4 vida; sinyal 0,15-1,5 mm². ★ Motor kablosu: maks. 50 m ekranlı, 150 m ekransız. Ortam: Çalışma -10…+40°C (üzeri derating), depolama/taşıma -40…+70°C, +40°C'de maks. %95 bağıl nem (yoğuşma ve buzlanma olmadan), 1000 m rakım. Onaylar: CE, UL, cUL, RCM (C-Tick). Uygulama: Küçük pompa, fan, konveyör, karıştırıcı, paketleme ve genel makine tahriki. Orijinal Siemens.
Küçük ve orta ölçekli makinelerde 3 kW seviyesinde motor kontrolü — yer kaplamayan, ekonomik ama haberleşmeye hazır bir sürücü ister. Siemens 6SL3210-1KE17-5UF1, bu görev için tasarlanmış 3,0 kW (LO) / 2,2 kW (HO) SINAMICS G120C kompakt AC sürücüdür. Öne çıkan özellikleri: sadece 73 mm genişlik ve 1,7 kg ağırlık, entegre PROFINET + EtherNet/IP (ek haberleşme kartı gerekmez), entegre Safe Torque Off (STO), zengin G/Ç seti ve sensörsüz vektör kontrol. Güç ünitesi ile kontrol ünitesi tek gövdede olduğu için stok, montaj ve devreye alma basitleşir; dar panolarda ve makine üstü kontrol kutularında ciddi yer kazandırır. Bu model filtresizdir (unfiltered) — EMC gereksinimi olan tesislerde harici filtre ile birlikte planlanmalıdır.
Ürün Kodu Çözümleme — 6SL3210-1KE17-5UF1
Ürün Kodunun Anlamı
6SL3210
SINAMICS G120C
1KE
400V sınıfı
17-5
Akım/güç kademesi
U
Filtresiz
F
PROFINET / EtherNet-IP
U = filtresiz (unfiltered) · A = entegre Class A filtreli · F = PROFINET + EtherNet/IP · B = RS485 USS/Modbus RTU · P = PROFIBUS DP · Filtreli eşdeğeri: 6SL3210-1KE17-5AF1 · Modbus versiyonu: 6SL3210-1KE17-5UB1
Ana Teknik Spesifikasyonlar
Güç
3,0 kW
LO · HO'da
2,2 kW
Çıkış Akımı
7,3 A
HO 5,6 A
maks. 11,2 A
Giriş
380-480V
3AC · 47-63
Hz · 9,5 A
Gövde
FSA
196×73×208
mm · 1,7 kg
Fiziksel Yapı — Ultra Kompakt FSA Gövde
FSA Gövde — Dar Panolara Sığan Tasarım
- Ölçü (Y×G×D)196×73×208 mm
- Ağırlık1,7 kg
- SoğutmaFan · 52 dB
- Terminal1-2,5 mm²
- HaberleşmePROFINET ×2
- KorumaIP20 / UL open
★ Sadece 73 mm Genişlik — Pano ve Makine İçinde Yer Kazancı
Yüksek Güç Yoğunluğu — Kompakt FSA Gövde
6SL3210-1KE17-5UF1, G120C ailesinin en küçük gövdelerinden biri olan FSA boyundadır: 196 × 73 × 208 mm ve yalnızca 1,7 kg. Neden önemli: (1) Dar pano: 73 mm genişlik sayesinde makine üstü küçük kontrol kutularına ve dar panolara rahatlıkla yerleşir. (2) Yan yana montaj: Siemens, G120C kompakt sürücülerin 40°C'ye kadar derating olmadan bitişik (butt-mount) monte edilebildiğini belirtir — çok sürücülü panolarda ray uzunluğunu ciddi biçimde kısaltır. (3) Hafiflik: 1,7 kg — montaj plakası ve taşıma açısından hiçbir zorluk çıkarmaz, tek kişi tarafından monte edilir. (4) Düşük ısı yükü: Güç kaybı yalnızca ~0,14 kW olduğundan pano iklimlendirmesi üzerinde küçük bir yük oluşturur. (5) Sessiz: 52 dB — operatöre yakın makinelerde rahatsız etmez. (6) Tek gövde: Güç ve kontrol ünitesi birleşik olduğundan ayrıca kontrol ünitesi seçmek, stoklamak ve monte etmek gerekmez.
★ Entegre PROFINET + EtherNet/IP — Ek Kart Gerekmez
Haberleşmeye Hazır — Doğrudan PLC'ye Bağlanır
Kod sonundaki "F" harfi, sürücünün entegre PROFINET ve EtherNet/IP arayüzüne sahip olduğunu gösterir. Avantajları: (1) Ek modül yok: Ayrı haberleşme kartı satın alıp takmanıza gerek kalmaz. (2) TIA Portal entegrasyonu: SIMATIC S7-1200/1500 PLC'lerle Startdrive üzerinden hızlı konfigürasyon ve standart telegramlar. (3) İzleme ve teşhis: Hız, akım, tork ve arıza kodları şebeke üzerinden okunabilir. (4) İki port: Hat (line) topolojisinde sürücüler arka arkaya bağlanarak kablolama sadeleşir — küçük güçlerde çok sayıda sürücü bulunan makinelerde büyük avantaj. (5) EtherNet/IP: Rockwell/Allen-Bradley tabanlı sistemlerde de aynı donanım kullanılabilir. Not: USS/Modbus RTU için "B" (6SL3210-1KE17-5UB1), PROFIBUS DP için "P" (6SL3210-1KE17-5UP1) versiyonları mevcuttur.
★ Entegre Safe Torque Off (STO) — Makine Güvenliği
Ek Donanım Olmadan Temel Güvenlik Fonksiyonu
SINAMICS G120C'de Safe Torque Off (STO) standart olarak entegredir — bu güç sınıfında bile ek ücret veya ek modül gerektirmez. STO nedir: Güvenlik talebi geldiğinde (acil stop, koruyucu kapak açılması vb.) sürücünün motora tork üretecek enerjiyi vermesini güvenli biçimde engelleyen fonksiyondur. Avantajları: (1) Kontaktör tasarrufu: Motor ile sürücü arasına güvenlik kontaktörü koyma ihtiyacı çoğu uygulamada ortadan kalkar — küçük makinelerde hem maliyet hem pano alanı kazancı. (2) Daha hızlı yeniden başlatma: Ana devre kesilmediği için sistem çabuk devreye alınır. (3) Fail-safe giriş: Sürücüde güvenlik amaçlı fail-safe dijital giriş bulunur; güvenlik rölesi veya güvenlik PLC'si ile kullanılabilir. Not: Ulaşılan güvenlik seviyesi (SIL/PL) tüm güvenlik zincirinin tasarımına bağlıdır; risk analizi ve doğrulama yapılmalıdır.
Temel Özellikler ve Fonksiyonlar
6SL3210-1KE17-5UF1 Öne Çıkan Özellikleri
Vektör + V/f Kontrol
Sensörsüz vektör, V/f lineer/kare, FCC, V/f ECO
Zengin G/Ç
6 DI · 2 DO · 1 AI · 1 AO · 1 fail-safe DI
Motor Koruma Girişi
PTC / KTY / Thermo-Click termistör girişi
Fren Direnci Bağlantısı
DC bara üzerinden harici fren direnci
IE2 · ~%97 Verim
V/f ECO ile pompa/fanda ek enerji tasarrufu
BOP-2 / IOP-2 Panel
Opsiyonel panel veya Smart Access ile devreye alma
Filtresiz (UF1) vs Filtreli (AF1) — Hangisini Seçmeli?
6SL3210-1KE17-5UF1 ile 6SL3210-1KE17-5AF1 Karşılaştırması
| ÖZELLİK | ...-5UF1 (Bu Ürün) | ...-5AF1 |
| EMC Filtresi | Filtresiz (unfiltered) | Entegre Class A filtre |
| Güç (LO / HO) | 3,0 kW / 2,2 kW | 3,0 kW / 2,2 kW |
| Çıkış Akımı | 7,3 A (LO) / 5,6 A (HO) | 7,3 A (LO) / 5,6 A (HO) |
| Haberleşme | PROFINET + EtherNet/IP | PROFINET + EtherNet/IP |
| Gövde | FSA | FSA |
| Tipik Kullanım | IT şebeke, harici filtreli tesis veya EMC zorunluluğu olmayan uygulama | Class A EMC gereken standart TN şebeke |
SINAMICS G120C — 400 V Sınıfı Küçük Güç Modelleri (PROFINET / Filtresiz)
Yakın Güç Kademeleri — Doğru Modeli Seçin
| SİPARİŞ KODU | GÜÇ (LO) | GÖVDE |
| 6SL3210-1KE14-3UF1 | 1,5 kW | FSA |
| 6SL3210-1KE15-8UF1 | 2,2 kW | FSA |
| 6SL3210-1KE17-5UF1 ✓ (bu ürün) | 3,0 kW | FSA |
| 6SL3210-1KE18-8UF1 | 4,0 kW | FSA |
| 6SL3210-1KE21-3UF1 | 5,5 kW | FSB |
| 6SL3210-1KE21-7UF1 | 7,5 kW | FSB |
Öne Çıkan Özellikler — 6'lı Özet
3,0 kW Güç
7,3 ALO 3,0 kW / HO 2,2 kW — küçük makine tahrikleri
Ultra Kompakt
73 mm · 1,7 kgDar panolar ve makine üstü kutular için
Aşırı Yük
%150 / 3 sHO modunda %200 / 3 s · maks. 11,2 A
Entegre Fieldbus
PROFINETEtherNet/IP dahil — ek kart gerekmez
Safe Torque Off
STOStandart entegre güvenlik fonksiyonu
Verim
IE2 · ~%97Güç kaybı sadece 0,14 kW · 52 dB sessiz
Tipik Uygulama Alanları
Küçük PompaSirkülasyon, dozaj, basınçlandırma pompaları
Fan / HavalandırmaHVAC, aspirasyon, küçük baca fanları
Konveyör / PaketlemeBant, sıralama, dolum ve paketleme makineleri
Karıştırıcı / MikserGıda, kimya, laboratuvar karıştırıcıları
OEM MakineMakine imalatçıları için seri üretim tahriki
RetrofitMICROMASTER 420 ve eski sürücü yenilemeleri
Teknik Notlar (Siemens resmi ürün datasheet + Siemens D31 kataloğu): Ürün kodu: 6SL3210-1KE17-5UF1 (filtreli: 6SL3210-1KE17-5AF1 · Modbus/USS: -5UB1 · PROFIBUS: -5UP1). Seri: SINAMICS G120C. Güç: 3,00 kW (LO) / 2,20 kW (HO) @ 400 V IEC; 4 hp (LO) / 3 hp (HO) @ 480 V NEC. Çıkış akımı: 7,3 A (LO) · 5,6 A (HO) · maks. 11,2 A. Giriş akımı: 9,5 A (LO) · 8,2 A (HO). Aşırı yük: LO — %150 IL / 3 s + %110 IL / 57 s (300 s çevrim); HO — %200 IH / 3 s + %150 IH / 57 s. Giriş: 3AC 380-480 V +%10/-%20, 47-63 Hz. Güç faktörü λ: 0,70…0,85. cos φ: 0,95. Verim η: 0,97. Güç kaybı: 0,14 kW. Filtre: Filtresiz. Anahtarlama frekansı: 4 kHz. Çıkış frekansı: 0-550 Hz (vektör) / 0-240 Hz (V/f). Kontrol: V/f lineer/kare/parametrik, V/f ECO, FCC, sensörsüz vektör, enkodersiz tork kontrolü (enkoderli vektör/tork kontrolü yok). G/Ç: 6 DI, 1 fail-safe DI, 2 DO (DC 30 V / 0,5 A), 1 AI (diferansiyel, 10 bit), 1 AO (izolesiz), PTC/KTY/Thermo-Click girişi (±5°C). Haberleşme: PROFINET / EtherNet/IP. Soğutma: Entegre fanlı hava soğutma, 0,005 m³/s. Ses: 52 dB (1 m). Ortam: Çalışma -10…+40°C, depolama/taşıma -40…+70°C (bazı datasheet sürümlerinde depolama -25…+55°C), +40°C'de %95 RH (yoğuşma/buzlanma yok), 1000 m rakım. Gövde: FSA — 196 × 73 × 208 mm, 1,70 kg (derinlik değeri versiyona göre 203-225 mm aralığında da belirtilmektedir). Koruma: IP20 / UL open type. Terminal: Şebeke/motor geçmeli vidalı terminal 1,0-2,5 mm² (AWG 18-14), PE gövde üzerinde M4 vida, sinyal 0,15-1,5 mm². Motor kablosu: maks. 50 m ekranlı / 150 m ekransız. Fren: DC bara üzerinden fren direnci bağlantısı. Verim sınıfı: EN 50598-2'ye göre IE2. Standart/onaylar: CE, UL, cUL, RCM (C-Tick); EMC ve Alçak Gerilim direktifleri.
6SL3210-1KE17-5UF1 Seçim ve Kullanım İpuçları: (1) LO / HO ayrımı: Pompa, fan gibi kare momentli yüklerde LO (3,0 kW / 7,3 A); konveyör, karıştırıcı, ekstrüder gibi sabit momentli ve zor kalkışlı yüklerde HO (2,2 kW / 5,6 A) değerini esas alın. (2) Akım üzerinden seçim: Motor etiket akımı ilgili moddaki sürücü akımını aşmamalıdır — seçimi kW değil, akım belirler. Örneğin 3 kW'lık bir motorun etiket akımı 6,8-7 A civarındaysa LO'da uygundur. (3) ★ Motor kablosu sınırı: Bu gövdede ekranlı kabloda maksimum 50 m, ekransızda 150 m sınırı vardır — motor uzaktaysa bunu mutlaka kontrol edin, gerekirse çıkış reaktörü değerlendirin. (4) EMC: Bu model filtresizdir; standart TN şebekede EMC uygunluğu gerekiyorsa harici Class A/B filtre planlayın veya filtreli 5AF1 versiyonunu tercih edin. (5) Terminal kesiti: 1,0-2,5 mm² geçmeli vidalı terminal — daha kalın kablo kullanmayı planlıyorsanız ara klemens gerekir. (6) Yan yana montaj: 40°C'ye kadar bitişik montaj mümkündür; üst ve alt havalandırma boşluklarını kılavuza göre bırakın. (7) Sıcaklık: Çalışma aralığı -10…+40°C; daha yüksek pano sıcaklığında derating gerekir (büyük gövdelerdeki -20°C alt sınırından farklıdır). (8) Frenleme: Yüksek ataletli yüklerde hızlı duruş gerekiyorsa DC bara üzerinden fren direnci ekleyin. (9) Devreye alma: BOP-2 / IOP-2 paneli, Startdrive (TIA Portal) veya opsiyonel SINAMICS G120 Smart Access ile kablosuz devreye alma yapılabilir. (10) Vektör kontrol: Kullanacaksanız motor tanıma (motor data identification) adımını mutlaka çalıştırın.
Önemli Güvenlik ve Kullanım Uyarıları: (1) Kalifiye montaj: Kurulum, devreye alma ve bakım yalnızca yetkili elektrik personeli tarafından yapılmalıdır. (2) DC bara enerjisi: Şebeke kesildikten sonra DC bara kondansatörleri bir süre yüklü kalır — üretici talimatındaki bekleme süresine uyulmadan terminallere dokunulmamalıdır. (3) Topraklama: PE bağlantısı (gövde üzerindeki M4 vida) ve motor kablo ekranı kurallara uygun sonlandırılmalıdır. (4) Filtresiz versiyon: Harici filtre olmadan yapılan kurulumlarda EMC uyumluluğu tesis sorumluluğundadır. (5) Akım sınırı: 7,3 A nominal / 11,2 A maksimum çıkış akımı aşılmamalıdır. (6) Motor kablosu: 50 m ekranlı sınırı aşılmamalıdır — aşırı uzun kablo, kaçak kapasite nedeniyle arıza ve motor izolasyon zorlanmasına yol açar. (7) Ortam: Çalışma sıcaklığı +40°C üzerinde ve 1000 m rakım üzerinde derating gerekir; yoğuşma ve buzlanma kabul edilmez. (8) Havalandırma: Fanlı soğutma için üst/alt boşluk bırakılmalı, hava yolu kapatılmamalıdır. (9) Güvenlik fonksiyonu: STO kullanımı, makinenin risk değerlendirmesi ve güvenlik zinciri doğrulaması ile birlikte planlanmalıdır. (10) IP20: Cihaz UL open type / IP20'dir — mutlaka uygun bir pano veya kontrol kutusu içine monte edilmelidir.
✔ Siemens 6SL3210-1KE17-5UF1 — SINAMICS G120C Kompakt AC Motor Hız Kontrol Cihazı | ✔ Seri: SINAMICS G120C — güç + kontrol tek gövdede | ✔ Güç: 3,0 kW (LO) / 2,2 kW (HO) · 4 hp / 3 hp | ✔ Çıkış: 7,3 A (LO) · 5,6 A (HO) · maks. 11,2 A | ✔ Giriş akımı: 9,5 A (LO) · 8,2 A (HO) | ✔ ★ Aşırı yük: %150 / 3 s (LO) — %200 / 3 s (HO) | ✔ ★ Giriş: 3AC 380-480 V +%10/-%20 · 47-63 Hz | ✔ ★ Filtre: Filtresiz (unfiltered) | ✔ ★ Haberleşme: Entegre PROFINET + EtherNet/IP | ✔ ★ Güvenlik: Entegre Safe Torque Off (STO) | ✔ G/Ç: 6 DI · 1 fail-safe DI · 2 DO · 1 AI · 1 AO · PTC/KTY | ✔ Kontrol: Sensörsüz vektör · V/f lineer/kare · FCC · V/f ECO | ✔ Çıkış frekansı: 0-550 Hz (vektör) | ✔ ★ Ultra kompakt: FSA — 196 × 73 × 208 mm · sadece 1,7 kg | ✔ Verim: ~%97 · IE2 · güç kaybı 0,14 kW · 52 dB | ✔ ★ Motor kablosu: maks. 50 m ekranlı / 150 m ekransız | ✔ Koruma: IP20 / UL open type · geçmeli vidalı terminal 1-2,5 mm² | ✔ Onaylar: CE · UL · cUL · RCM | ✔ Uygulama: Küçük pompa, fan, konveyör, karıştırıcı, paketleme, OEM makine | ✔ Üretici: Siemens — orijinal ürün
Teknik Özellikler :
| Genel Bilgiler | |
| Ürün Kodu | 6SL3210-1KE17-5UF1 |
| Filtreli Eşdeğeri | 6SL3210-1KE17-5AF1 |
| Diğer Haberleşme Versiyonları | -5UB1 (USS/Modbus RTU) · -5UP1 (PROFIBUS DP) |
| Ürün Serisi | SINAMICS G120C |
| Ürün Tipi | Kompakt AC motor hız kontrol cihazı (frekans konvertörü) |
| Üretici | Siemens |
| Güç ve Çıkış | |
| Anma Gücü (LO, 400 V) | 3 kW |
| Anma Gücü (HO, 400 V) | 2,2 kW |
| Anma Gücü (NEC 480 V) | 4 hp (LO) / 3 hp (HO) |
| Çıkış Akımı (LO) | 7,3 A |
| Çıkış Akımı (HO) | 5,6 A |
| Maksimum Çıkış Akımı | 11,2 A |
| Aşırı Yük (LO) | %150 / 3 s + %110 / 57 s (300 s çevrim) |
| Aşırı Yük (HO) | %200 / 3 s + %150 / 57 s (300 s çevrim) |
| Çıkış Frekansı | 0-550 Hz (vektör) / 0-240 Hz (V/f) |
| Anahtarlama Frekansı | 4 kHz (nominal) |
| Giriş | |
| Şebeke Gerilimi | 3AC 380-480 V (+%10 / -%20) |
| Şebeke Frekansı | 47-63 Hz |
| Giriş Akımı (LO / HO) | 9,5 A / 8,2 A |
| Faz Sayısı | 3 AC |
| Güç Faktörü λ | 0,70 … 0,85 |
| cos φ | 0,95 |
| EMC Filtresi | Filtresiz (unfiltered) |
| Kontrol, Haberleşme ve G/Ç | |
| Kontrol Modları | Sensörsüz vektör · enkodersiz tork · V/f lineer/kare/parametrik · FCC · V/f ECO |
| Haberleşme | PROFINET / EtherNet/IP (entegre, 2 port) |
| Güvenlik Fonksiyonu | Safe Torque Off (STO) — entegre |
| Dijital Giriş | 6 adet + 1 fail-safe DI |
| Dijital Çıkış | 2 adet (DC 30 V / 0,5 A) |
| Analog Giriş | 1 adet (diferansiyel, 10 bit) |
| Analog Çıkış | 1 adet (izolesiz) |
| Motor Sıcaklık Girişi | PTC / KTY / Thermo-Click (±5°C) |
| Fren Direnci | DC bara üzerinden bağlantı mevcut |
| Fiziksel ve Çevre | |
| Gövde Boyu | FSA |
| Ölçüler (Y × G × D) | 196 × 73 × 208 mm |
| Ağırlık | 1,70 kg |
| Soğutma | Entegre fanlı hava soğutma (0,005 m³/s) |
| Güç Kaybı | ~0,14 kW |
| Verim η | 0,97 — EN 50598-2'ye göre IE2 |
| Ses Basıncı (1 m) | 52 dB |
| Çalışma Sıcaklığı | -10 … +40°C (üzeri derating) |
| Depolama / Taşıma | -40 … +70°C |
| Bağıl Nem | +40°C'de maks. %95 (yoğuşma/buzlanma yok) |
| Kurulum Rakımı | 1000 m (üzeri derating) |
| Bağlantı (şebeke/motor) | Geçmeli vidalı terminal — 1,00…2,50 mm² |
| PE Bağlantısı | Gövde üzerinde M4 vida |
| Sinyal Kablosu | 0,15…1,50 mm² (AWG 24-16) |
| Motor Kablo Uzunluğu | Maks. 50 m ekranlı / 150 m ekransız |
| Koruma Sınıfı | IP20 / UL open type |
| Onaylar ve Aksesuar | |
| Onaylar | CE · UL · cUL · RCM (C-Tick) |
| Direktifler | EMC Direktifi · Alçak Gerilim Direktifi |
| Aksesuar | BOP-2 / IOP-2 operatör paneli · SINAMICS G120 Smart Access · harici Class A/B EMC filtresi · şebeke reaktörü · fren direnci · çıkış reaktörü |
| Yazılım | STARTER · Startdrive (TIA Portal) |
Sık Sorulan Sorular
Bu sürücü 3 kW mı yoksa 2,2 kW mı? LO ve HO ne demek?
İkisi de doğrudur — fark yük tipine göre tanımlanan iki farklı çalışma modudur. LO (Low Overload — düşük aşırı yük): 3,0 kW, 7,3 A. Aşırı yük kapasitesi %150 nominal akım 3 saniye, ardından %110 / 57 saniye (300 s çevrim). Uygun yükler: pompa, fan gibi kare momentli, kalkışta yüksek moment istemeyen yükler. HO (High Overload — yüksek aşırı yük): 2,2 kW, 5,6 A. Aşırı yük kapasitesi %200 / 3 saniye, ardından %150 / 57 saniye — maksimum çıkış akımı 11,2 A'e kadar çıkabilir. Uygun yükler: konveyör, karıştırıcı, ekstrüder, kırıcı gibi sabit momentli ve zor kalkışlı yükler. Pratik seçim: 3 kW'lık bir pompa veya fan motoru sürüyorsanız bu model doğrudur (LO). 3 kW'lık bir konveyör veya karıştırıcı sürecekseniz, HO değeri 2,2 kW olduğu için bir üst modele (6SL3210-1KE18-8UF1 — 4 kW LO / 3 kW HO) çıkmanız gerekir. Altın kural: Seçimi kW üzerinden değil, motor etiket akımı ile sürücünün ilgili moddaki akımı karşılaştırarak yapın. Ariproses olarak yük tipinize göre doğru modeli belirlemenizde destek veriyoruz.
Motor kablosu 50 m sınırı gerçekten önemli mi? Motorum sürücüden uzakta.
Evet, çok önemlidir — bu, küçük gövdeli sürücülerde en sık atlanan noktalardan biridir. Bu modelin datasheet sınırı: ekranlı kabloda maksimum 50 m, ekransız kabloda 150 m. (Karşılaştırma için büyük gövdeli G120C modellerinde bu sınır 200-300 m'ye kadar çıkar.) Neden sınır var: Motor kablosu, iletkenler ve ekran arasında bir kaçak kapasite oluşturur. Sürücünün hızlı anahtarlama darbeleri bu kapasiteyi her darbede şarj-deşarj eder ve ortaya kablo boyuyla artan bir kaçak akım çıkar. Sınır aşılırsa ne olur: (1) Sürücü gerçek motor akımından fazlasını görüp aşırı akım/toprak kaçağı arızası verebilir. (2) Çıkış katı gereksiz ısınır, ömrü kısalır. (3) Motor terminalinde gerilim yansımaları (dv/dt) oluşur, sargı izolasyonu zorlanır. (4) EMC girişimi artar. Çözümler: (a) Sürücüyü motora yaklaştırın — en basit ve en etkili çözüm. (b) Çıkış reaktörü (output reactor) ekleyerek izin verilen kablo boyunu uzatın. (c) dv/dt filtresi kullanarak motor izolasyonunu koruyun. (d) Kablo boyu belirgin şekilde uzun olacaksa, daha büyük gövdeli bir modelin kablo sınırını değerlendirin. Öneri: Kablo mesafenizi bize bildirin — uygun çözümü (reaktör, filtre veya alternatif model) birlikte belirleyelim.
"Filtresiz" (UF1) ne anlama geliyor? Harici EMC filtresi almam gerekir mi?
Sipariş kodundaki "U" harfi, sürücünün entegre EMC (RFI) filtresi olmadan geldiğini gösterir. "A" versiyonu (6SL3210-1KE17-5AF1) ise entegre Class A filtre ile gelir. Filtre ne işe yarar: Sürücünün anahtarlamadan doğan yüksek frekanslı girişimini (iletilen emisyon) şebekeye yayılmadan bastırır — aynı tesisteki hassas cihazlar etkilenmez ve EMC standartlarına uygunluk sağlanır. Filtresiz versiyon ne zaman tercih edilir: (1) IT (topraklanmamış) şebekelerde — bu tip şebekelerde entegre filtre genellikle uygun değildir veya devre dışı bırakılmalıdır. (2) Harici filtre kullanılacaksa — proje gereği ayrı Class A/B filtre planlanmışsa. (3) Kaçak akım hassasiyeti varsa — filtre toprak kaçak akımını artırır; hassas kaçak akım rölesi bulunan tesislerde sorun çıkarabilir. (4) EMC zorunluluğu bulunmayan uygulamalarda maliyet avantajı için. Ne yapmalısınız: Standart topraklamalı (TN) sanayi tesisinde CE/EMC uyumluluğu gerekiyorsa, ya harici Class A veya Class B filtre planlayın ya da doğrudan filtreli 5AF1 versiyonunu tercih edin. Ariproses olarak hem filtreli/filtresiz versiyonları hem de uygun harici filtreleri temin ediyoruz.
Eski MICROMASTER 420 sürücümü bununla değiştirebilir miyim?
Evet — Siemens, SINAMICS G120C'yi MICROMASTER 420'nin yerini alan model olarak konumlandırmaktadır; MICROMASTER serisi artık üretimden kalkmıştır. Değişimde dikkat edilecekler: (1) Güç ve akım eşleştirme: Eski cihazın etiketindeki gücü değil, motorun etiket akımını esas alın ve yük tipine göre LO/HO modunu belirleyin. (2) Mekanik ölçü: Ölçüler ve montaj delikleri MICROMASTER ile birebir aynı değildir — 196 × 73 × 208 mm'lik yeni yerleşimi ve montaj deliklerini pano üzerinde kontrol edin, gerekirse yeni montaj plakası kullanın. (3) Klemens yapısı: Terminal düzeni ve numaralandırma farklıdır; mevcut kablo demetinin yeniden etiketlenmesi ve bağlanması gerekir. Terminal kesiti 1-2,5 mm²'dir. (4) Parametreler: Parametre numaraları ve yapısı MICROMASTER'dan farklıdır — eski parametre listesi doğrudan aktarılamaz; devreye alma sihirbazı ile baştan parametreleme yapılır. (5) Kazanımlar: Yeni cihazda entegre STO güvenlik fonksiyonu, entegre PROFINET/EtherNet-IP, daha zengin G/Ç, daha iyi verim (IE2) ve TIA Portal entegrasyonu gelir — yani sadece bire bir değişim değil, sistemin yeteneklerinde de ciddi artış olur. (6) Haberleşme seçimi: Eski sistemde USS/Modbus kullanılıyorsa "-5UB1", PROFIBUS varsa "-5UP1" versiyonu daha uygun olabilir. Ariproses olarak MICROMASTER → SINAMICS geçişlerinde model eşleştirme ve devreye alma desteği veriyoruz.
Ürün orijinal Siemens mi? Garanti ve tedarik nasıl?
Evet, %100 orijinal Siemens ürünüdür. Siemens, dünyanın önde gelen endüstriyel otomasyon ve tahrik teknolojisi üreticilerindendir — SIMATIC PLC, HMI, SINAMICS sürücü, SIRIUS şalt ve daha pek çok ürün grubuna sahiptir. Garanti: Siemens standart üretici garantisi. Tedarik: (1) Stok: 3 kW en çok kullanılan güç kademelerinden biridir, stoktan hızlı temin. (2) Stokta yoksa: Siemens Türkiye / yetkili distribütör kanalından tedarik. (3) Toplu ve OEM siparişi: Makine imalatçıları için miktar bazlı özel fiyatlandırma ve teslim planı. (4) Alternatif versiyon: Filtreli (5AF1), USS/Modbus (5UB1) veya PROFIBUS (5UP1) versiyonları da temin edilebilir. Ariproses hizmetleri: Sürücü boyutlandırma (motor akımı + yük tipine göre doğru model), SINAMICS G120C tüm güç kademeleri (0,55-132 kW), SINAMICS V20 (ekonomik alternatif) ve G120X / G120 alternatifleri, aksesuar temini (BOP-2 / IOP-2 panel, Smart Access, EMC filtresi, fren direnci, çıkış reaktörü), pano tasarımı ve devreye alma desteği, MICROMASTER → SINAMICS retrofit desteği, komple Siemens otomasyon çözümü (SIMATIC PLC + HMI + sürücü + şalt malzeme). İlgili G120C modelleri: 6SL3210-1KE15-8UF1 (2,2 kW), 6SL3210-1KE17-5UF1 (3,0 kW — bu ürün), 6SL3210-1KE18-8UF1 (4,0 kW), 6SL3210-1KE21-3UF1 (5,5 kW). Komple çözüm örneği: 6SL3210-1KE17-5UF1 + BOP-2 panel + harici Class B EMC filtresi + motor koruma şalteri — devreye alınmaya hazır 3 kW tahrik çözümü. Detaylı bilgi, güncel fiyat ve teklif için +90 532 224 04 33 veya info@ariproses.com.
