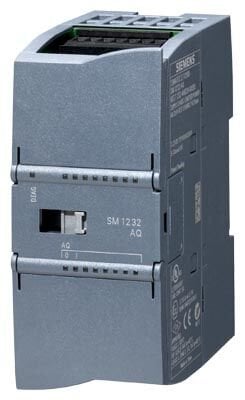

SIEMENS 6ES7232-4HB32-0XB0 | SM 1232 AQ 2x14 bit Analog Çıkış
Siemens Orijinal uygun fiyat 2 Kanal Analog Çıkış ±10 V / 0-20 mA Kısa Devre + Kopukluk Tanısı
Siemens 6ES7232-4HB32-0XB0 SIMATIC S7-1200 SM 1232 2 Kanallı Analog Çıkış Sinyal Modülü (AQ 2x14 bit) — Gerilim Çıkışı ±10 V (14 Bit Çözünürlük) veya Akım Çıkışı 0-20 mA / 4-20 mA (13 Bit Çözünürlük), Kanal Bazlı Gerilim/Akım Seçimi, Diferansiyel Çıkış Prensibi, ±%0,3 Temel Hata Sınırı (25°C) ve ±%0,6 (55°C'ye Kadar), Gerilim Çıkışında Min. 1000 Ω / Akım Çıkışında Maks. 600 Ω Yük Empedansı, Maks. 100 m Ekranlı Bükümlü Çift Kablo Mesafesi, Parametrelendirilebilir Entegrasyon Süresi, 40 dB Parazit Bastırma (50/60 Hz), Kısa Devre ve Kablo Kopukluğu (Wire Break) Tanısı, Besleme Gerilimi İzleme, Diagnostik Alarm ve Durum/Bakım LED'leri, 24 VDC Besleme (Tip. 45 mA), Tip. 1,5 W Güç Kaybı, Çıkarılabilir Ön Konektör, 45×100×75 mm Dar Gövde, IP20, -20/+60°C — Sürücü (VFD) Hız Referansı, Oransal Vana ve Damper Kontrolü, Analog Setpoint ve Kayıt Cihazı Besleme Uygulamaları için Hassas S7-1200 Analog Çıkış Modülü
Siemens · SIMATIC S7-1200 Serisi (Sinyal Modülleri — SM) · ★ SM 1232 analog çıkış ailesi · Sipariş Kodu: 6ES7232-4HB32-0XB0 · Tip: Analog çıkış modülü — AQ 2x14 bit · ★ Kanal: 2 x analog çıkış (akım veya gerilim) · ★ Gerilim çıkışı: -10 V ... +10 V — 14 bit · ★ Akım çıkışı: 0-20 mA / 4-20 mA — 13 bit · Prensip: Diferansiyel · ★ Doğruluk: ±%0,3 (25°C) · ±%0,6 (55°C'ye kadar) · ★ Yük: gerilimde min. 1000 Ω · akımda maks. 600 Ω · Kablo: maks. 100 m ekranlı bükümlü çift · Parazit bastırma: 40 dB (50/60 Hz) · ortak mod maks. 12 V · ★ Tanı: kısa devre · kablo kopukluğu · besleme izleme · diagnostik alarm · Gösterge: çıkış durumu + bakım LED'i · Besleme: 24 VDC · tip. 45 mA · backplane 5V tip. 80 mA · Güç kaybı: tip. 1,5 W · Bağlantı: çıkarılabilir ön konektör · Boyut: 45×100×75 mm · yakl. 180 g · Koruma: IP20 · -20/+60°C · ★ Onaylar: CE · cULus · UL · CSA · FM · RCM · KC · denizcilik onayı · Orijinal Siemens
6ES7232-4HB32-0XB0 SM 1232 · AQ 2x14 bit ±10 V (14 bit) 0-20 / 4-20 mA (13 bit) Kısa devre + kopukluk tanısı S7-1200 · 45 mm
2 x AQ
Analog Çıkış
14 bit
±10 V (13 bit mA)
±%0,3
Hata (25°C)
Bu Siemens analog çıkış modülü son 24 saatte 24 otomasyon mühendisi, pano üreticisi ve sistem entegratörü tarafından incelendi — Stok ve fiyat için +90 532 224 04 33
Ürün Hakkında
Kısa Açıklama: Siemens 6ES7232-4HB32-0XB0, SIMATIC S7-1200 PLC ailesi için SM 1232 analog çıkış sinyal modülüdür (ürün tip tanımı: SM 1232, AQ 2x14 bit). ★ Kanal: 2 x analog çıkış — her kanal akım veya gerilim olarak yapılandırılabilir. ★ Gerilim çıkışı: -10 V ... +10 V, 14 bit çözünürlük (işaret dahil). ★ Akım çıkışı: 0-20 mA / 4-20 mA, 13 bit çözünürlük. Değer üretme prensibi: Diferansiyel. Entegrasyon süresi: Parametrelendirilebilir. ★ Doğruluk: Temel hata sınırı ±%0,3 (25°C, çıkış aralığına göre — hem gerilim hem akım); sıcaklık hatası 55°C'ye kadar ±%0,6. ★ Yük empedansı: Gerilim çıkışında min. 1000 Ω; akım çıkışında maks. 600 Ω. Kablo: Maks. 100 m — ekranlı, bükümlü çift. Parazit bastırma: 40 dB (50/60 Hz); ortak mod gerilimi maks. 12 V. ★ Diagnostik: Alarm + diagnostik alarm; tanı fonksiyonları — kısa devre, kablo kopukluğu (wire break) ve besleme gerilimi izleme; LED göstergeler çıkış durumu ve bakım için. Besleme: 24 VDC nominal, tip. 45 mA; backplane 5 VDC'den tip. 80 mA. Güç kaybı: tip. 1,5 W. Bağlantı: Çıkarılabilir ön konektör. Boyut/Ağırlık: 45 × 100 × 75 mm · yakl. 180 g. Montaj: S7-1200 CPU'nun sağına, sıraya (35 mm DIN ray). Ortam: -20/+60°C (yatay montaj), dikey montajda -20/+50°C; IP20. ★ Onaylar: CE, cULus, UL, CSA, FM, RCM, KC ve denizcilik (marine) onayı. Kardeş model: SM 1232 AQ 4x14 bit (6ES7232-4HD32-0XB0). Orijinal Siemens.
Bir PLC yalnızca okumakla kalmaz — hesapladığı sonucu sahaya göndermesi de gerekir. Sürücüye "%62 hızda çalış", oransal vanaya "%40 açık dur", damper motoruna "yarı konuma git" demenin yolu analog çıkıştır. Siemens 6ES7232-4HB32-0XB0 (SM 1232 AQ 2x14 bit), S7-1200 PLC'nize 2 adet analog çıkış ekleyen sinyal modülüdür. Her kanal bağımsız olarak ±10 V gerilim (14 bit) veya 0-20 mA / 4-20 mA akım (13 bit) olarak yapılandırılabilir — sahadaki cihaz hangisini istiyorsa. ±%0,3 temel hata sınırı hassas oransal kontrol için yeterli çözünürlük sağlarken, kısa devre ve kablo kopukluğu tanısı sinyal hattındaki bir sorunu proses bozulmadan önce bildirir. Yalnızca 45 mm yer kaplayan, çıkarılabilir konektörüyle servis dostu, denizcilik onaylı bir S7-1200 genişlemesidir.
Ürün Kodu Çözümleme : 6ES7232-4HB32-0XB0
Ürün Kodunun Anlamı
6ES7
SIMATIC S7 ürünü
232
Analog çıkış modülü
4HB32
2 kanal AQ · S7-1200
0XB0
Standart versiyon
6ES7 = SIMATIC S7 · 232 = analog çıkış (AQ) modülü (231 = analog giriş/AI) · B = 2 kanal (D = 4 kanal) · 32 = S7-1200 nesli · Örnek: 4HD32 = AQ 4 kanal · Kaplamalı SIPLUS: 6AG1232-4HB32-4XB0
Ana Teknik Spesifikasyonlar
Kanal
2 x AQ
akım veya
gerilim
Gerilim
±10 V
14 bit
min. 1000 Ω
Akım
0-20 mA
13 bit · 4-20 mA
maks. 600 Ω
Doğruluk
±%0,3
25°C
±%0,6 @55°C
Fiziksel Yapı : Dar Gövdeli S7-1200 Çıkış Modülü
CPU Yanına Takılan Dar Çıkış Modülü
- Çıkış2 x AQ
- Aralık±10 V / 0-20 mA
- BağlantıÇıkarılabilir konektör
- GöstergeDurum + bakım LED
- Boyut45×100×75 mm
- MontajS7-1200 sırası · IP20
★ Gerilim mi Akım mı? Kanal Bazlı Seçim
±10 V (14 bit) veya 0-20 / 4-20 mA (13 bit) — Her Kanal Ayrı
SM 1232'nin her çıkışı, sahadaki cihazın istediğine göre gerilim veya akım olarak yapılandırılır. (1) Gerilim çıkışı (-10 V ... +10 V, 14 bit): En yüksek çözünürlük burada — 14 bit, işaret dahil. Negatif değer üretebilmesi önemli bir avantajdır (örneğin çift yönlü hız referansı: ileri/geri). Yük empedansı min. 1000 Ω olmalıdır. Kısa mesafelerde ve pano içi bağlantılarda tercih edilir. (2) Akım çıkışı (0-20 mA / 4-20 mA, 13 bit): Endüstriyel sahanın klasiğidir — akım sinyali kablo direncinden ve gerilim düşümünden etkilenmez, bu yüzden uzun mesafelerde ve gürültülü ortamlarda daha güvenilirdir. Yük empedansı maks. 600 Ω olmalıdır. 4-20 mA'in ek avantajı: Sıfır değeri 4 mA olduğundan, hattaki 0 mA kablo kopukluğu anlamına gelir — canlı sıfır (live zero) mantığıyla arıza ayırt edilebilir. Kablo: Her iki modda maks. 100 m ekranlı bükümlü çift önerilir. Pratik: Sürücü ve saha cihazının kılavuzuna bakın; pano içi kısa mesafe → gerilim, saha ve uzun hat → 4-20 mA.
★ Kısa Devre ve Kablo Kopukluğu Tanısı
Çıkış Hattını İzleyen Diagnostik — Proses Bozulmadan Uyarı
Bir analog çıkış hattında kablo koptuğunda veya kısa devre olduğunda, PLC değeri doğru yazar ama saha cihazı komutu almaz — vana kapanmaz, sürücü hızlanmaz ve sorun çoğu zaman ancak proses bozulduğunda fark edilir. SM 1232, bunu önlemek için çıkış tarafını sürekli izler: (1) Kısa devre tanısı: Çıkış hattındaki kısa devre algılanır ve raporlanır. (2) Kablo kopukluğu (wire break) tanısı: Kopuk hat kanal bazında tespit edilir. (3) Besleme gerilimi izleme: Modülün 24 VDC beslemesindeki sorun bildirilir. (4) Diagnostik alarm: Modül alarm ve diagnostik alarm üretir; tanı bilgileri program tarafından okunabilir — arızayı HMI'da gösterebilir, e-posta/SMS tetikleyebilirsiniz. (5) LED göstergeler: Çıkış durumu ve bakım LED'leri, pano kapağı açıldığı anda hangi kanalda sorun olduğunu gösterir. Ek dayanıklılık: Modül CE, cULus, UL, CSA, FM, RCM, KC onaylarının yanında denizcilik (marine) onayına da sahiptir — gemi ve offshore uygulamalarında kullanılabilir.
Temel Özellikler ve Fonksiyonlar
6ES7232-4HB32-0XB0 Öne Çıkan Özellikleri
2 x Analog Çıkış
Sürücü, vana, damper — sahaya komut
Gerilim / Akım
±10 V (14 bit) veya 0-20/4-20 mA (13 bit)
±%0,3 Hata
25°C temel hata sınırı — hassas kontrol
Hat Tanısı
Kısa devre · kablo kopukluğu · besleme
Çıkarılabilir Konektör
Servis ve modül değişiminde kolaylık
Geniş Onay
CE · cULus · FM · KC + denizcilik onayı
SM 1232 AQ 2x14 bit vs AQ 4x14 bit
Siemens SM 1232 Karşılaştırması : Hangisi Bana Uygun?
| ÖZELLİK | 6ES7232-4HB32-0XB0 (Bu Ürün) | 6ES7232-4HD32-0XB0 |
| Kanal Sayısı | 2 x analog çıkış | 4 x analog çıkış |
| Ürün Tanımı | SM 1232, AQ 2x14 bit | SM 1232, AQ 4x14 bit |
| Çıkış Aralıkları | ±10 V / 0-20 mA (aynı) | ±10 V / 0-20 mA |
| Çözünürlük | 14 bit gerilim · 13 bit akım (aynı) | 14 bit gerilim · 13 bit akım |
| Akım Tüketimi (24V) | Tip. 45 mA (aynı) | Tip. 45 mA |
| İdeal Kullanım | 1-2 analog çıkış noktası | 3-4 analog çıkış noktası |
S7-1200 Analog Sinyal Modülleri
Analog Çıkış (AQ) ve İlgili Analog Giriş (AI) Modülleri
| MODEL | SİPARİŞ KODU | G/Ç |
| SM 1232 AQ 2x14 bit ✓ (bu ürün) | 6ES7232-4HB32-0XB0 | 2 x analog çıkış |
| SM 1232 AQ 4x14 bit | 6ES7232-4HD32-0XB0 | 4 x analog çıkış |
| SM 1231 RTD 4xAI | 6ES7231-5PD32-0XB0 | 4 x RTD giriş |
| SM 1231 RTD 8xAI | 6ES7231-5PF32-0XB0 | 8 x RTD giriş |
Öne Çıkan Özellikler : 6'lı Özet
Kanal
2 x AQAnalog çıkış — kontrol döngüsünü kapatır
Gerilim
±10 V · 14 bitNegatif değer dahil — çift yönlü referans
Akım
0-20/4-20 mA13 bit — uzun hat ve gürültüye dayanıklı
Doğruluk
±%0,3Hassas oransal kontrol için yeterli
Diagnostik
Hat İzlemeKısa devre, kopukluk, besleme + alarm
Kompakt
45 mm45×100×75 mm · yakl. 180 g · IP20
Tipik Uygulama Alanları
Sürücü Hız ReferansıVFD/inverter analog girişine PLC'den hız komutu
Oransal Vana KontrolüDebi, basınç, seviye için sürekli vana konumu
Damper / KlapeHVAC damper açıklığı ve hava debisi ayarı
Isıtma Gücü AyarıGüç kontrol ünitesine (SCR) oransal referans
Kayıt / GöstergeKaydedici ve analog göstergelere sinyal besleme
Denizcilik / OffshoreMarine onaylı : gemi ve platform sistemleri
Teknik Notlar (Siemens resmi datasheet): Sipariş kodu: 6ES7232-4HB32-0XB0. Ürün tip tanımı: SM 1232, AQ 2x14 bit. Aile: SIMATIC S7-1200 sinyal modülleri (SM 1232 analog çıkış). Analog giriş sayısı: 0. Analog çıkış sayısı: 2 — akım veya gerilim. Gerilim aralığı: -10 V ... +10 V, çözünürlük 14 bit (işaret dahil). Akım aralığı: 0-20 mA / 4-20 mA, çözünürlük 13 bit. Değer üretme: Diferansiyel prensip. Entegrasyon süresi: Parametrelendirilebilir. Yük empedansı: Gerilim çıkışında min. 1000 Ω, akım çıkışında maks. 600 Ω. Kablo uzunluğu: Maks. 100 m — ekranlı, bükümlü çift. Temel hata sınırı (25°C): Gerilim ±%0,3, akım ±%0,3 (çıkış aralığına göre). Sıcaklık hatası: 25°C ±%0,3, 55°C'ye kadar ±%0,6. Parazit bastırma: 40 dB (50/60 Hz); ortak mod gerilimi maks. 12 V. Alarm/Tanı: Alarm, diagnostik alarm, tanı fonksiyonları; besleme gerilimi izleme, kablo kopukluğu, kısa devre; durum ve bakım LED'leri. Besleme: 24 VDC nominal, tip. 45 mA; backplane 5 VDC tip. 80 mA. Güç kaybı: tip. 1,5 W. Bağlantı: Çıkarılabilir ön konektör gereklidir. Boyut: 45 × 100 × 75 mm. Ağırlık: Yakl. 180 g. Ortam sıcaklığı: -20/+60°C yatay montaj, -20/+50°C dikey montaj; %95 nem, yoğuşmasız. Depolama: -40/+70°C. Koruma: IP20 (EN 60529). Onaylar: CE, CSA, UL, cULus, FM, RCM, KC, denizcilik (marine) onayı. Kaplamalı versiyon: SIPLUS 6AG1232-4HB32-4XB0.
SM 1232 Seçim ve Kullanım İpuçları: (1) Kanal sayısı: 1-2 analog çıkış noktası için bu model; 3-4 nokta için 4 kanallı 6ES7232-4HD32-0XB0. (2) Gerilim mi akım mı: Pano içi kısa mesafe ve cihaz 0-10 V istiyorsa gerilim; saha, uzun hat veya parazitli ortam ise 4-20 mA tercih edin (kablo direncinden etkilenmez, canlı sıfır avantajı). (3) Yük empedansını kontrol edin: Gerilim çıkışında yük en az 1000 Ω, akım çıkışında en fazla 600 Ω olmalı — cihaz kılavuzundaki giriş empedansına bakın; akımda 600 Ω aşılırsa çıkış tam skalayı süremez. (4) Kablolama: Maks. 100 m, ekranlı bükümlü çift; analog hatları güç ve sürücü kablolarından ayrı taşıyın, ekranı tek noktadan topraklayın. (5) Sürücü bağlantısı: Sürücünün analog giriş tipini (gerilim/akım) hem donanım DIP/jumper hem parametre tarafında modülle uyumlu ayarlayın. (6) Diagnostiği kullanın: Kablo kopukluğu ve kısa devre alarmlarını programa işleyin — özellikle 4-20 mA hatlarında arıza dakikalar içinde değil saniyeler içinde görünür. (7) CPU uyumu: Sinyal modülleri CPU 1212C (2 adede kadar), 1214C/1215C/1217C (8 adede kadar) ile kullanılır — CPU 1211C sinyal modülü desteklemez. (8) Zorlu ortam: Yoğuşmalı/korozif ortamlar için kaplamalı SIPLUS versiyonu (6AG1232-4HB32-4XB0).
Önemli Kullanım Uyarıları: (1) Kalifiye montaj: Kurulum yetkili otomasyon/elektrik personeli tarafından yapılmalı. (2) Enerjisiz takma: Modülü CPU sırasına takıp çıkarırken sistem enerjisiz olmalı. (3) Çıkışa gerilim uygulamayın: Analog çıkış uçları sinyal üretir — bu uçlara harici besleme veya başka bir kaynak bağlamayın; modül zarar görür. (4) Yük sınırları: Gerilim çıkışında min. 1000 Ω, akım çıkışında maks. 600 Ω sınırlarını aşmayın. (5) Ortak mod: Ortak mod gerilimi maks. 12 V'tur — farklı topraklama potansiyellerine dikkat edin. (6) Montaj yönü: Dikey montajda üst ortam sıcaklığı sınırı +50°C'ye düşer (yatayda +60°C). (7) IP20: Modül pano içi kullanım içindir. (8) Güvenlik fonksiyonu değildir: Modül güvenlik (SIL) uygulamaları için uygun değildir.
✔ Siemens 6ES7232-4HB32-0XB0 — SIMATIC S7-1200 SM 1232 2 Kanallı Analog Çıkış Modülü | ✔ Tip tanımı: SM 1232, AQ 2x14 bit | ✔ ★ Kanal: 2 x analog çıkış — kanal bazlı akım/gerilim seçimi | ✔ ★ Gerilim: -10 V ... +10 V · 14 bit · yük min. 1000 Ω | ✔ ★ Akım: 0-20 mA / 4-20 mA · 13 bit · yük maks. 600 Ω | ✔ ★ Doğruluk: Temel hata ±%0,3 (25°C) · ±%0,6 (55°C'ye kadar) | ✔ Kablo: Maks. 100 m ekranlı bükümlü çift | ✔ Parazit: 40 dB (50/60 Hz) · ortak mod maks. 12 V | ✔ ★ Tanı: Kısa devre · kablo kopukluğu · besleme izleme · diagnostik alarm | ✔ Gösterge: Çıkış durumu + bakım LED'leri | ✔ Besleme: 24 VDC · tip. 45 mA · tip. 1,5 W | ✔ Bağlantı: Çıkarılabilir ön konektör | ✔ Boyut: 45×100×75 mm · yakl. 180 g · IP20 · -20/+60°C | ✔ ★ Onaylar: CE · cULus · UL · CSA · FM · RCM · KC · denizcilik | ✔ Kardeş model: AQ 4x14 bit (6ES7232-4HD32-0XB0) · SIPLUS kaplamalı versiyon | ✔ Uygulama: Sürücü hız referansı, oransal vana, damper, güç kontrol, kaydedici | ✔ Üretici: Siemens — orijinal ürün
Teknik Özellikler :
| Genel Bilgiler | |
| Sipariş Kodu | 6ES7232-4HB32-0XB0 |
| Ürün Tip Tanımı | SM 1232, AQ 2x14 bit |
| Ürün Ailesi | SIMATIC S7-1200 : SM 1232 analog çıkış |
| Ürün Tipi | Analog çıkış sinyal modülü |
| Üretici | Siemens |
| Analog Çıkışlar | |
| Analog Giriş Sayısı | 0 (yalnızca çıkış modülü) |
| Analog Çıkış Sayısı | 2 — akım veya gerilim |
| Gerilim Çıkış Aralığı | -10 V ... +10 V |
| Gerilim Çözünürlüğü | 14 bit (işaret dahil) |
| Akım Çıkış Aralığı | 0-20 mA / 4-20 mA |
| Akım Çözünürlüğü | 13 bit |
| Değer Üretme Prensibi | Diferansiyel |
| Entegrasyon Süresi | Parametrelendirilebilir |
| Yük ve Kablo | |
| Yük — Gerilim Çıkışı | Min. 1000 Ω |
| Yük — Akım Çıkışı | Maks. 600 Ω |
| Kablo Uzunluğu | Maks. 100 m (ekranlı, bükümlü çift) |
| Doğruluk ve Bağışıklık | |
| Temel Hata Sınırı (25°C) | Gerilim ±%0,3 · Akım ±%0,3 |
| Sıcaklık Hatası | 25°C ±%0,3 · 55°C'ye kadar ±%0,6 |
| Parazit Bastırma | 40 dB (50/60 Hz) |
| Ortak Mod Gerilimi | Maks. 12 V |
| Diagnostik | |
| Alarmlar | Alarm + diagnostik alarm |
| Kısa Devre Tanısı | Var |
| Kablo Kopukluğu (Wire Break) | Var |
| Besleme Gerilimi İzleme | Var |
| LED Göstergeler | Çıkış durumu + bakım |
| Besleme | |
| Besleme Gerilimi | 24 VDC nominal |
| Akım Tüketimi (24V) | Tip. 45 mA |
| Backplane (5 VDC) | Tip. 80 mA |
| Güç Kaybı | Tip. 1,5 W |
| Fiziksel ve Çevre | |
| Bağlantı | Çıkarılabilir ön konektör (gerekli) |
| Boyutlar (G×Y×D) | 45 × 100 × 75 mm |
| Ağırlık | Yakl. 180 g |
| Montaj | S7-1200 CPU sırası (35 mm DIN ray) |
| Ortam Sıcaklığı | -20/+60°C yatay · -20/+50°C dikey |
| Depolama Sıcaklığı | -40 / +70°C |
| Koruma Sınıfı | IP20 (EN 60529) |
| Onaylar | CE · CSA · UL · cULus · FM · RCM · KC · denizcilik |
| İlgili Modeller | |
| 6ES7232-4HD32-0XB0 | SM 1232 — 4 x analog çıkış |
| 6AG1232-4HB32-4XB0 | SIPLUS kaplamalı versiyon (conformal coating) |
Sık Sorulan Sorular
Gerilim çıkışı mı akım çıkışı mı kullanmalıyım? Aralarındaki fark nedir?
SM 1232'nin her kanalı ikisinden birine yapılandırılabilir — seçim bağlanacak saha cihazına ve mesafeye göre yapılır. (1) Gerilim çıkışı (-10 V ... +10 V): 14 bit çözünürlükle en hassas moddur ve negatif değer üretebilir (çift yönlü referans gerektiren uygulamalarda avantaj). Ancak gerilim sinyali kablo direncinden ve gerilim düşümünden etkilenir; uzun hatlarda ve gürültülü ortamda değer kayabilir. Yük en az 1000 Ω olmalıdır. Tercih edilir: Pano içi kısa mesafe, 0-10 V girişli sürücü ve kontrolörler. (2) Akım çıkışı (0-20 mA / 4-20 mA): 13 bit çözünürlükte ama sahada çok daha dayanıklıdır — akım sinyali kablo boyunca sabit kalır, gerilim düşümünden etkilenmez, elektromanyetik gürültüye karşı daha bağışıktır. Yük en fazla 600 Ω olmalıdır. 4-20 mA'in ekstra avantajı: Sıfır değer 4 mA olduğu için hatta 0 mA görülmesi kablo kopukluğu anlamına gelir — arıza sinyalden ayırt edilir (canlı sıfır / live zero). Pratik kural: Pano içi ve maksimum çözünürlük gerekiyorsa gerilim; saha, uzun hat (100 m'ye kadar) veya sürücü dolu gürültülü ortam ise 4-20 mA. Her iki modda da ekranlı bükümlü çift kablo kullanın. Ariproses olarak cihaz-kanal eşleştirmesinde destek veriyoruz.
Yük empedansı neden önemli? 600 Ω ve 1000 Ω sınırlarını aşarsam ne olur?
Analog çıkışın bağlandığı cihazın giriş empedansı, modülün sinyali doğru üretebilmesi için belirli sınırlar içinde olmalıdır. (1) Akım çıkışında maks. 600 Ω: Modül, 20 mA'i devreden geçirebilmek için yeterli gerilimi üretmek zorundadır (Ohm kanunu: 20 mA × 600 Ω = 12 V). Yük 600 Ω'u aşarsa modül gerekli gerilimi sağlayamaz ve çıkış tam skalaya (20 mA) ulaşamaz — örneğin sürücünüz asla %100 hıza çıkmaz. Dikkat: Toplam yük, cihazın giriş direncine ek olarak kablo direncini ve seri bağlı diğer cihazları (örneğin bir kaydedici) da içerir. (2) Gerilim çıkışında min. 1000 Ω: Yük çok düşük olursa modülden aşırı akım çekilir; çıkış gerilimi düşer ve modül korumaya girebilir. Cihazın giriş empedansı genellikle çok yüksektir (kΩ-MΩ) ve sorun çıkmaz, ancak aynı çıkışa paralel birden fazla cihaz bağlarsanız toplam empedans düşer — bu duruma dikkat edin. Pratik kontrol: Devreye almadan önce saha cihazının kılavuzundan giriş empedansını okuyun; akım döngüsünde seri bağlı tüm elemanların dirençlerini toplayın ve 600 Ω'un altında kaldığını doğrulayın. Ariproses olarak döngü hesabında destek veriyoruz.
Bu modülü sürücüye (VFD) hız referansı için nasıl bağlarım?
Bu, SM 1232'nin en yaygın kullanımıdır ve potansiyometreli manuel ayarın yerini alır — hız artık PLC programı tarafından hesaplanır (PID çıkışı, reçete değeri, HMI'dan girilen setpoint). Adımlar: (1) Sinyal tipini seçin: Sürücünün analog girişi 0-10 V mu, 4-20 mA mı? Sürücü tarafında genellikle bir DIP anahtar/jumper ve bir parametre ile seçilir — modül ayarı ile sürücü ayarı birebir aynı olmalıdır. (2) Kablolama: Modülün ilgili AQ kanal ucunu sürücünün analog giriş terminaline, ortak/0V ucunu sürücünün analog toprağına (ACOM) bağlayın. Ekranlı bükümlü çift kullanın, ekranı tek noktadan topraklayın ve kabloyu motor/güç kablolarından ayrı taşıyın — sürücü çıkışı yoğun gürültü kaynağıdır. (3) Sürücü parametreleri: Referans kaynağını "analog giriş" olarak seçin; min/maks frekansı ve analog giriş ölçekleme parametrelerini ayarlayın. (4) TIA Portal tarafı: Modülü donanım konfigürasyonuna ekleyin, kanalı gerilim veya akım olarak yapılandırın; programda çıkış word'üne ölçeklenmiş değeri yazın (NORM_X / SCALE_X komutları bu iş için idealdir). (5) Test: %0, %50 ve %100 değerlerini yazıp sürücü ekranındaki frekansı doğrulayın. Öneri: 4-20 mA seçerseniz kablo kopukluğu hem modülün tanısıyla hem de sürücünün 4 mA altı algılamasıyla iki kat güvenli hale gelir. Ariproses olarak devreye alma desteği veriyoruz.
2 kanallı (4HB32) yerine 4 kanallı (4HD32) mı almalıyım? Hangi S7-1200 CPU'larla çalışır?
Kanal seçimi: İki modül de aynı SM 1232 ailesindendir ve çıkış performansları aynıdır (±10 V 14 bit / 0-20 mA 13 bit, ±%0,3, aynı tanı fonksiyonları, aynı 45 mm gövde, tip. 45 mA tüketim) — fark yalnızca kanal sayısıdır: 6ES7232-4HB32-0XB0 (bu ürün) = 2 çıkış, 6ES7232-4HD32-0XB0 = 4 çıkış. 1-2 analog çıkış noktanız varsa (tipik: bir sürücü + bir vana) bu model yeterli ve ekonomiktir; 3-4 nokta varsa tek 4 kanallı modül, iki adet 2 kanallıdan hem ucuz hem az slot harcar. CPU uyumluluğu: Sinyal modülleri CPU'nun sağına takılır. (a) CPU 1211C: Sinyal modülü desteklemez. (b) CPU 1212C: En fazla 2 sinyal modülü. (c) CPU 1214C / 1215C / 1217C: En fazla 8 sinyal modülü. Alternatif not: Yalnızca tek bir analog çıkışa ihtiyacınız varsa ve slot harcamak istemiyorsanız, CPU'nun ön yüzüne takılan sinyal board'ları (SB) da bir seçenektir — ancak 2 kanal ve tam diagnostik için bu modül daha uygundur. Güç bütçesi: Modül 24 VDC'den tip. 45 mA, backplane'den 5 V tip. 80 mA çeker; çok modüllü sistemlerde CPU'nun 5 V bütçesini kontrol edin. Ariproses olarak konfigürasyon ve güç bütçesi hesabında destek veriyoruz.
Ürün orijinal Siemens mi? Garanti ve tedarik?
Evet, %100 orijinal Siemens ürünüdür. Siemens, dünyanın önde gelen endüstriyel otomasyon üreticilerinden biridir — SIMATIC PLC'ler, HMI'lar, sürücüler, şalt ve ölçüm ürünleri üretir; S7-1200 ailesi kompakt otomasyonun global standartlarındandır. Ariproses olarak orijinal Siemens ürünleri tedarik edilmektedir. Garanti: Siemens standart üretici garantisi. Tedarik: (1) Stok: 6ES7232-4HB32-0XB0 yaygın bir S7-1200 kalemidir, stoktan hızlı temin. (2) Stokta yoksa: Siemens Türkiye / distribütör kanalından tedarik. (3) Toplu sipariş: Proje bazlı miktar fiyatı. Ariproses hizmetleri: G/Ç boyutlandırma (analog giriş/çıkış nokta listesine göre modül seçimi), S7-1200 komple sistem (CPU + SM + SB + HMI), sürücü (VFD) ve oransal vana entegrasyonu, ekranlı sinyal kablosu tedariki, TIA Portal konfigürasyon ve devreye alma desteği, panolu çözüm teslimi. İlgili modeller: SM 1232 AQ 4x14 bit (6ES7232-4HD32-0XB0), SM 1231 RTD 4xAI (6ES7231-5PD32-0XB0), SM 1231 RTD 8xAI (6ES7231-5PF32-0XB0), SIPLUS kaplamalı versiyon (6AG1232-4HB32-4XB0). Komple çözüm örneği: CPU 1214C + SM 1231 RTD (sıcaklık okuma) + SM 1232 AQ (sürücü/vana kumandası) — PID ile kapalı çevrim sıcaklık kontrolü: ölç, hesapla, sahaya komut ver. Detaylı bilgi, güncel fiyat ve teklif için +90 532 224 04 33 veya info@ariproses.com.
İlgili Siemens S7-1200 Ürünleri
6ES7232-4HB32-0XB0
Bu Ürün ✓ (2xAQ)
Siemens SM 1232 AQ 2x14 bit
2 analog çıkış · ±10 V / 0-20 mA · kısa devre + kopukluk tanısı
Seçildi ✓6ES7232-4HD32-0XB0
4 Kanal Versiyonu
Siemens SM 1232 AQ 4x14 bit
4 analog çıkış · aynı performans — çok noktalı kumanda
İncele6ES7231-5PD32-0XB0
Analog Giriş (RTD)
Siemens SM 1231 RTD 4xAI
4 kanal RTD giriş — ölçüm tarafı, PID döngüsünü tamamlar
İnceleSürücü Hız Referansı, Oransal Vana ve Damper Kontrolü için Hassas 2 Kanallı Siemens Analog Çıkış Modülü
Stok, fiyat, G/Ç boyutlandırma (2-4 kanal, gerilim/akım seçimi), yük ve döngü hesabı, sürücü entegrasyonu,
TIA Portal konfigürasyon desteği ve S7-1200 komple sistem çözümleri için hemen ulaşın.
