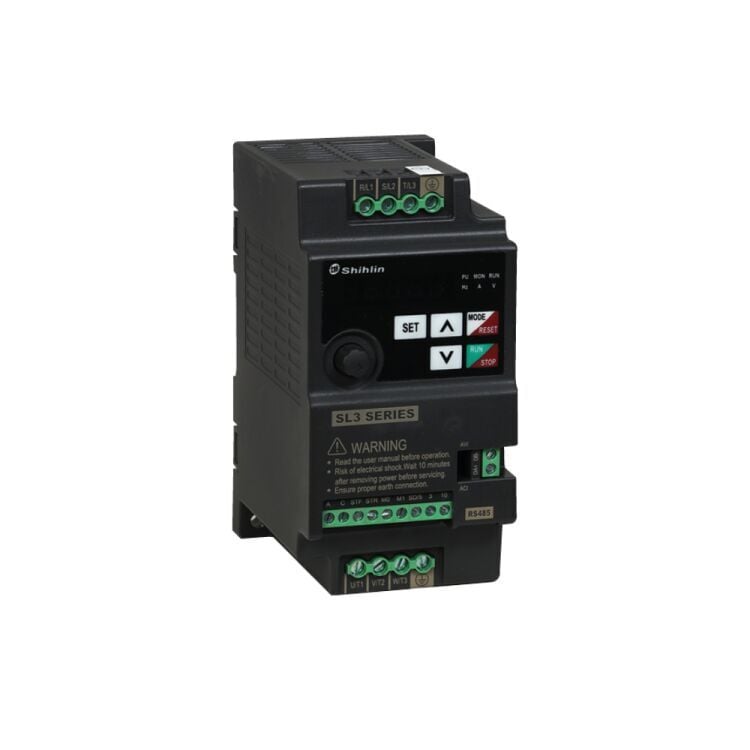

SHIHLIN SL3-021-0.4K | 0,4 kW 1 Faz 220V AC Sürücü (İnvertör)
Shihlin Orijinal uygun fiyat 0,4 kW · 2,7 A Dahili RFI Filtre Çift RS485 · Modbus
Shihlin Electric SL3-021-0.4K SL3 Serisi 0,4 kW (0,5 HP) Kompakt Mini AC Motor Sürücü / Frekans İnvertörü (VFD, Hız Kontrol Cihazı) — Tek Faz 200-240 VAC Giriş, Üç Faz 0-240 VAC / 2,7 A Çıkış, 1,0 kVA Çıkış Kapasitesi, 0,00-599,00 Hz Çıkış Frekansı, V/F (Skaler) Kontrol, %150 60 s / %200 1 s Aşırı Yük Kapasitesi, 1-15 kHz Ayarlanabilir Taşıyıcı Frekans ve Soft-PWM Sessiz Çalışma, Dahili RFI (EMC) Filtre, Dahili PID Geri Besleme Kontrolü, Potansiyometreli (VR) Dahili Tuş Takımı ve Harici Keypad Desteği, Çift RS485 Haberleşme Portu (Klemens + RJ45) ile Modbus RTU / Shihlin Protokolü, 4 Dijital Giriş · 1 Röle Çıkışı · 1 Analog Giriş (0-10 V / 4-20 mA), 12 Kayıtlı Alarm Geçmişi, Kısa Devre / Aşırı Akım / Aşırı-Düşük Gerilim / Aşırı Isı Korumaları, DIN Ray ve Vida ile Montaj, IP20 — Konveyör, Pompa, Fan, Mikser, Paketleme ve Tekstil Makineleri için Ekonomik ve Kompakt Monofaze Girişli Sürücü
Shihlin Electric · SL3 Serisi (Kompakt / Mini AC Sürücü) · ★ Monofaze 220V girişten üç faz motor çıkışı · Ürün Kodu: SL3-021-0.4K · Motor Gücü: 0,4 kW (0,5 HP) · Çıkış: 3 faz 200-240 V / 2,7 A / 1,0 kVA · ★ Giriş: 1 faz 200-240 VAC, 50/60 Hz (tolerans 170-264 V) · Giriş akımı: 6,5 A · Frekans: 0,00-599,00 Hz · Kontrol: V/F (skaler) · Aşırı yük: %150 60 sn / %200 1 sn · Taşıyıcı: 1-15 kHz (Soft-PWM) · ★ Dahili RFI filtre · ★ Dahili PID · ★ Çift RS485 (klemens + RJ45) · Modbus RTU / Shihlin · Panel: Potansiyometreli dahili keypad + harici keypad desteği · G/Ç: 4 dijital giriş · 1 röle çıkışı · 1 analog giriş · Montaj: DIN ray / vida · Koruma: IP20 · Ortam: -10 / +40°C · %90 RH · Ağırlık: ~0,6 kg · Gövde: Frame A (kompakt) · Orijinal Shihlin Electric
SL3-021-0.4K 0,4 kW · 2,7 A 1 Faz 220V Giriş 3 Faz Çıkış · 0-599 Hz Dahili RFI + PID Çift RS485 · DIN Ray
0,4 kW
0,5 HP motor
2,7 A
3 faz çıkış
1 Faz 220V
Giriş
Bu Shihlin kompakt AC sürücü son 24 saatte 31 makine imalatçısı, pano üreticisi ve bakım teknisyeni tarafından incelendi — Stok ve fiyat için +90 532 224 04 33
Ürün Hakkında
Kısa Açıklama: Shihlin Electric SL3-021-0.4K, SL3 serisi kompakt (mini) AC motor sürücüsüdür (frekans invertörü / VFD / hız kontrol cihazı). Motor gücü: 0,4 kW (0,5 HP). Çıkış: 3 faz 200-240 V, 2,7 A, 1,0 kVA. ★ Giriş: tek faz (monofaze) 200-240 VAC, 50/60 Hz — izin verilen dalgalanma 170-264 V, frekans toleransı ±%5; nominal giriş akımı 6,5 A, gerekli kaynak kapasitesi 1,5 kVA. ★ Bu sayede evinizdeki/atölyenizdeki tek fazlı 220 V şebekeden üç fazlı bir asenkron motoru sürebilirsiniz. Çıkış frekansı: 0,00-599,00 Hz (dijital çözünürlük 0,01 Hz). Kontrol: V/F (skaler) kontrol. Aşırı yük: %150 60 saniye, %200 1 saniye (ters zaman karakteristiği). Taşıyıcı frekans: 1-15 kHz ayarlanabilir, Soft-PWM ile motor gürültüsü ve EMI azaltılır. ★ Dahili RFI filtre: Harici EMC filtresine gerek kalmadan parazit seviyesini düşürür. ★ Dahili PID: Basınç/debi/sıcaklık gibi geri beslemeli kapalı çevrim uygulamaları için. ★ Panel: Potansiyometreli (VR düğmeli) dahili tuş takımı; RS485 üzerinden harici keypad (pano kapağına) bağlanabilir. ★ Haberleşme: Çift RS485 portu (kontrol klemensi + RJ45), Modbus RTU veya Shihlin protokolü. G/Ç: 4 dijital giriş (ileri/geri çalıştırma, çok kademeli hız), 1 röle çıkışı (A-C, 30 VDC / 250 VAC), 1 analog giriş (0-10 V veya 4-20 mA). İzleme: Çıkış frekansı, akım, gerilim, güç, elektronik termal birikim, terminal durumları; 12 setlik alarm geçmişi (son 2 kayıt detaylı). Korumalar: Çıkış kısa devre, aşırı akım, aşırı gerilim, düşük gerilim, motor aşırı ısınma (elektronik termal), IGBT aşırı ısınma, haberleşme hatası, stall (devrilme) önleme. Ortam: -10 / +40°C (donmasız), %90 RH altı (yoğuşmasız), depolama -20 / +65°C, rakım 2000 m altı (1000 m üzerinde her 100 m'de %2 derating), titreşim 5,9 m/s² altı, kirlilik derecesi 2. Montaj: DIN ray veya vida. Koruma sınıfı: IP20. Gövde: Frame A (kompakt). Ağırlık: ~0,6 kg. Sertifika: CE. Aile: SL3-021 (1 faz 220V): 0.4K / 0.75K / 1.5K / 2.2K · SL3-043 (3 faz 440V): 0.4K / 0.75K / 1.5K / 2.2K. Orijinal Shihlin Electric.
Küçük bir konveyörün hızını ayarlamak, bir pompayı basınca göre çalıştırmak veya atölyedeki tek fazlı 220 V şebekeden üç fazlı bir motoru sürmek — bunların hepsi için kompakt, ekonomik ve kurulumu basit bir sürücü gerekir. Shihlin SL3-021-0.4K, tam bu iş için tasarlanmış 0,4 kW (0,5 HP) sınıfı bir AC motor sürücüsüdür. Tek faz 200-240 VAC girişi alır, çıkışında üç faz 0-240 V / 2,7 A verir; motorun hızını 0-599 Hz aralığında sürekli olarak ayarlar. Öne çıkanlar: dahili RFI filtre (harici EMC filtresi maliyeti yok), dahili PID (kapalı çevrim kontrol), çift RS485 / Modbus RTU (PLC ve SCADA entegrasyonu), potansiyometreli panel (elle hız ayarı için ek bileşen gerekmez) ve DIN ray montaj ile pano içinde minimum yer kaplama. Shihlin'in 70 yılı aşan üretim tecrübesiyle, düşük güçlü makine uygulamalarında maliyet/performans dengesi güçlü bir çözümdür.
Ürün Kodu Çözümleme — SL3-021-0.4K
Ürün Kodunun Anlamı
SL3
Ürün serisi (kompakt sürücü)
021
220V · 1 FAZ giriş
0.4K
0,4 kW motor gücü
SL3 = Shihlin kompakt AC sürücü serisi · 021 = 220 V tek faz giriş (043 = 440 V üç faz giriş) · 0.4K = uygun motor gücü 0,4 kW · Sonek "-xy" = özel/bölgesel varyant
Ana Teknik Spesifikasyonlar
Motor Gücü
0,4 kW
0,5 HP
1,0 kVA
Çıkış
2,7 A
3 faz
200-240 V
Giriş
1 Faz
200-240 VAC
6,5 A
Frekans
0-599
Hz · V/F
kontrol
Fiziksel Yapı — Frame A Kompakt Gövde
Frame A — Panoda Az Yer Kaplayan Kompakt Gövde
- Giriş (üst)1 faz 200-240V
- Çıkış (alt)U/V/W · 2,7 A
- PanelVR pot + tuşlar
- HaberleşmeRS485 ×2 (RJ45)
- MontajDIN ray / vida
- Ağırlık~0,6 kg · IP20
★ Dahili RFI Filtre + Soft-PWM — Ek Bileşen Olmadan Temiz Çalışma
Dahili RFI (EMC) Filtre ve Soft-PWM Teknolojisi
SL3 serisinin en pratik özelliklerinden biri gövde içine entegre RFI filtresidir. Neden önemli: Frekans invertörleri, yüksek hızlı anahtarlama nedeniyle şebekeye ve çevredeki sinyal kablolarına elektromanyetik parazit (EMI/RFI) yayar; bu parazit sensör, PLC analog girişi, enkoder ve haberleşme hatlarında hatalı okumaya yol açabilir. Avantajları: (1) Ek maliyet yok: Ayrı bir harici EMC filtresi almanız ve panoda yer ayırmanız gerekmez. (2) Daha küçük pano: Filtre + kablolama yerine tek kompakt cihaz. (3) Soft-PWM: Taşıyıcı frekansın modülasyon yöntemi sayesinde motorun çıkardığı tiz uğultu sesi belirgin şekilde azalır ve EMI bileşeni düşer — özellikle insanların yakınında çalışan makinelerde konfor sağlar. (4) Ayarlanabilir taşıyıcı: 1-15 kHz aralığında taşıyıcı frekansı uygulamaya göre seçebilirsiniz (yüksek taşıyıcı = daha sessiz motor / daha çok parazit + ısı; düşük taşıyıcı = tersi). Bu özellikler SL3-021-0.4K'yı hem elektriksel olarak daha uyumlu hem de sahada daha sessiz bir sürücü yapar.
★ Çift RS485 Portu ve Dahili PID — PLC/SCADA'ya Kolay Entegrasyon
Modbus RTU / Shihlin Protokolü + Kapalı Çevrim PID Kontrol
SL3-021-0.4K'da iki adet RS485 arayüzü bulunur: biri kontrol klemensi üzerinden, diğeri standart RJ45 soketi üzerinden. Avantajları: (1) Aynı anda iki hat: Bir porta PLC/SCADA hattını, diğerine pano kapağına monte harici keypad'i bağlayabilirsiniz — birini diğerinden ödün vermeden kullanırsınız. (2) Protokol seçimi: Modbus RTU (endüstri standardı) veya Shihlin kendi protokolü. (3) Uzaktan kumanda ve izleme: Frekans referansı verme, start/stop, hata okuma, akım/gerilim/güç izleme haberleşme üzerinden yapılabilir — panelde tuşa basmaya gerek kalmaz. (4) RJ45 kolaylığı: Hazır patch kablo ile hızlı ve güvenilir bağlantı. ★ Dahili PID geri besleme kontrolü: Bir basınç, debi, seviye veya sıcaklık transmitterini (0-10 V / 4-20 mA) analog girişe bağlayıp kapalı çevrim çalışabilirsiniz — örneğin sabit basınçlı su temini uygulamasında pompa hızı, ayarladığınız basınç değerini tutacak şekilde otomatik değişir. Ayrıca 12 setlik alarm geçmişi (son 2 kayıt detaylı) arıza analizini kolaylaştırır.
Temel Özellikler ve Fonksiyonlar
SL3-021-0.4K Öne Çıkan Özellikleri
1 Faz → 3 Faz
Monofaze 220V şebekeden üç faz motor sürme
Potansiyometreli Panel
VR düğmesiyle elle hız ayarı — ek buton gerekmez
Dahili RFI Filtre
Harici EMC filtresine gerek kalmadan parazit azaltma
Dahili PID
Basınç/debi/sıcaklık için kapalı çevrim kontrol
Çift RS485
Klemens + RJ45 · Modbus RTU / Shihlin
12 Alarm Kaydı
Son 2 kayıt detaylı — hızlı arıza teşhisi
SL3-021-0.4K (0,4 kW) vs SL3-021-0.75K (0,75 kW)
Shihlin SL3 Güç Karşılaştırması — Hangisi Bana Uygun?
| ÖZELLİK | SL3-021-0.4K (Bu Ürün) | SL3-021-0.75K |
| Motor Gücü | 0,4 kW (0,5 HP) | 0,75 kW (1 HP) |
| Çıkış Kapasitesi | 1,0 kVA | 1,5 kVA |
| Nominal Çıkış Akımı | 2,7 A | 4,5 A |
| Nominal Giriş Akımı | 6,5 A | 9,3 A |
| Kaynak Kapasitesi | 1,5 kVA | 2,5 kVA |
| Önerilen NFB / Kontaktör | BM30SN3P5A / S-P11 | BM30SN3P10A / S-P11 |
| Gövde / Ağırlık | Frame A / ~0,6 kg | Frame A / ~0,6 kg |
| Diğer Özellikler | Aynı (RFI, PID, RS485×2) | Aynı |
Shihlin SL3 Serisi : Model Aralığı
SL3 AC Sürücü Modelleri (Giriş Gerilimine ve Güce Göre)
| MODEL | MOTOR GÜCÜ | ÇIKIŞ AKIMI | GİRİŞ |
| SL3-021-0.4K ✓ (bu ürün) | 0,4 kW | 2,7 A | 1 faz 220V |
| SL3-021-0.75K | 0,75 kW | 4,5 A | 1 faz 220V |
| SL3-021-1.5K | 1,5 kW | 8 A | 1 faz 220V |
| SL3-021-2.2K | 2,2 kW | 11 A | 1 faz 220V |
| SL3-043-0.4K | 0,4 kW | 1,5 A | 3 faz 440V |
| SL3-043-0.75K … 2.2K | 0,75 - 2,2 kW | 2,5 - 5,5 A | 3 faz 440V |
Öne Çıkan Özellikler : 6'lı Özet
0,4 kW Sürücü
2,7 A0,5 HP üç faz asenkron motor için
Monofaze Giriş
1 faz 220VAtölye/ev şebekesinden 3 faz motor sürme
Dahili RFI
EMCHarici filtre maliyeti ve yer ihtiyacı yok
PID Kontrol
Kapalı çevrimBasınç, debi, seviye, sıcaklık uygulamaları
Çift RS485
Modbus RTUPLC/SCADA + harici keypad aynı anda
DIN Ray
IP20Kompakt gövde, hızlı pano montajı
Tipik Uygulama Alanları
Konveyör / BantKüçük taşıma bantlarında hız ayarı ve yumuşak kalkış
PompaPID ile sabit basınçlı su temini, dozaj pompası
Fan / AspiratörHavalandırma debisi ayarı, enerji tasarrufu
Mikser / KarıştırıcıGıda, kimya, boya karıştırma hızının ayarlanması
Paketleme MakinesiBesleme ve sarım hızının hassas kontrolü
Tekstil / AtölyeTorna, matkap, testere ve küçük tezgâhlarda hız kontrolü
Teknik Notlar (Shihlin resmi global.seec.com.tw + SL3 User Manual): Ürün kodu: SL3-021-0.4K (varyant soneki: -xy). Seri: SL3 (kompakt/mini AC sürücü). Üretici: Shihlin Electric & Engineering (Tayvan, 1955). Uygun motor: 0,4 kW / 0,5 HP. Çıkış kapasitesi: 1,0 kVA. Nominal çıkış akımı: 2,7 A. Maks. çıkış gerilimi: 3 faz 200-240 V. Çıkış frekansı: 0,00-599,00 Hz. Aşırı yük: %150 60 s / %200 1 s (ters zaman). Taşıyıcı frekans: 1-15 kHz. Giriş: Tek faz 200-240 VAC, 50/60 Hz; tolerans 170-264 V, ±%5 frekans. Nominal giriş akımı: 6,5 A. Kaynak kapasitesi: 1,5 kVA. Kontrol yöntemi: V/F (skaler). Frekans çözünürlüğü: dijital 0,01 Hz. Soğutma: Fan. Ağırlık: ~0,6 kg. Gövde: Frame A. Panel: Dahili keypad + VR potansiyometre; RS485 üzerinden harici keypad. Haberleşme: Çift RS485 (klemens + RJ45), Modbus RTU / Shihlin protokolü. İzleme: çıkış frekansı, akım, gerilim, güç, elektronik termal birikim, sıcaklık artış oranı, analog giriş değeri, dijital G/Ç durumu; 12 alarm kaydı (son 2'si detaylı); 6 LED gösterge. Korumalar: çıkış kısa devre, aşırı akım, aşırı gerilim, düşük gerilim, motor aşırı ısınma, IGBT aşırı ısınma, haberleşme hatası, stall önleme. Ortam: -10~+40°C (donmasız), <%90 RH (yoğuşmasız), depolama -20~+65°C, iç mekan (korozif/yanıcı gaz ve toz yok), rakım <2000 m (1000 m üzeri her 100 m'de %2 akım derating), titreşim <5,9 m/s² (0,6 G), kirlilik derecesi 2. Koruma sınıfı: IP20. Montaj: DIN ray desteği + vida. Sertifika: CE (AB Uygunluk Beyanı mevcut). Önerilen çevre elemanları: NFB/MCCB BM30SN3P5A, kontaktör S-P11 (Shihlin). Yazılım: SL-INV Configurator (PC bağlantısı için).
SL3-021-0.4K Seçim ve Devreye Alma İpuçları: (1) Doğru seçim akıma göre yapılır: Motor etiketindeki nominal akım 2,7 A'i aşmamalıdır; kW değeri uysa bile akım yüksekse bir üst modeli (0.75K) seçin. (2) Motor bağlantısı: 220 V çıkış için motorun üçgen (delta) bağlı olması gerekir — 380 V yıldız bağlı bir motoru bu sürücüye üçgene çevirmeden bağlamayın. (3) Şebeke tarafı: Giriş akımı 6,5 A'dir; besleme hattını ve sigortayı buna göre seçin (öneri: BM30SN3P5A tipi NFB, S-P11 kontaktör). (4) Motor kablosu: Mümkünse ekranlı kablo kullanın ve ekranı tek noktadan topraklayın; sinyal kablolarını güç kablolarından en az 20 cm ayırın. (5) Taşıyıcı frekans: Motor sesi rahatsız ediyorsa taşıyıcıyı yükseltin; uzun motor kablosu veya parazit sorunu varsa düşürün. (6) Rampalar: Kalkışta aşırı akım (OC) hatası alıyorsanız hızlanma süresini uzatın; yüksek ataletli yükte durdurmada aşırı gerilim (OV) alıyorsanız yavaşlama süresini uzatın veya fren direnci gerektiren bir üst seriye geçin. (7) Elektronik termal: Motor koruması için elektronik termal parametresini motorun nominal akımına ayarlayın. (8) PID: Kapalı çevrim için transmitteri analog girişe (0-10 V veya 4-20 mA) bağlayıp PID parametrelerini etkinleştirin. (9) Montaj: Sürücüyü dik monte edin, üst-alt boşluk bırakın; +40°C üzerindeki pano içi sıcaklıklarda derating/soğutma planlayın.
Önemli Güvenlik ve Kullanım Uyarıları: (1) Kalifiye personel: Montaj, kablolama, devreye alma ve bakım yalnızca yetkili elektrik teknisyeni tarafından yapılmalıdır. (2) Enerji kesip bekleyin: Kabloları sökmeden önce enerjiyi kesin ve DC bara kondansatörleri boşalana kadar (gösterge sönene kadar, birkaç dakika) bekleyin — enerji kesildikten hemen sonra terminallerde yüksek gerilim bulunabilir. (3) Kapak açık çalıştırmayın: Cihaz enerjiliyken ön kapağı/kablolama kapağını açmayın. (4) Topraklama: Sürücü ve motor mutlaka usulüne uygun topraklanmalıdır. (5) Çıkışa kondansatör/filtre bağlamayın: U/V/W çıkışına güç faktörü düzeltme kondansatörü veya uygun olmayan filtre bağlanmamalıdır. (6) Giriş-çıkış karıştırılmamalı: Şebekeyi yanlışlıkla U/V/W terminallerine bağlamak cihazı kalıcı olarak tahrip eder. (7) Çıkışta anahtarlama: Sürücü ile motor arasına sürücü çalışırken açılıp kapanan kontaktör koymayın. (8) Yük sınırı: 2,7 A / 0,4 kW aşılmamalı; aşırı yük kapasitesi (%150/60 s) süreklilik değil geçici marjdır. (9) Ortam: -10/+40°C, yoğuşmasız, korozif ve yanıcı gaz/toz içermeyen iç mekan; IP20 olduğundan su, toz ve nemden korunmalıdır. (10) Patlayıcı ortam: Ex bölgelerinde uygun sertifikalı ekipman gerekir; bu sürücü genel endüstriyel kullanım içindir.
✔ Shihlin SL3-021-0.4K — 0,4 kW Kompakt AC Motor Sürücüsü (Frekans İnvertörü / VFD) | ✔ Seri: SL3 — kompakt mini sürücü, DIN ray, kolay devreye alma | ✔ Motor: 0,4 kW / 0,5 HP | ✔ Çıkış: 3 faz 200-240 V · 2,7 A · 1,0 kVA | ✔ ★ Giriş: Tek faz 200-240 VAC (170-264 V) · 50/60 Hz · 6,5 A | ✔ Frekans: 0,00-599,00 Hz (0,01 Hz çözünürlük) | ✔ Kontrol: V/F (skaler) | ✔ Aşırı yük: %150 60 sn / %200 1 sn | ✔ Taşıyıcı: 1-15 kHz · Soft-PWM | ✔ ★ Dahili RFI (EMC) filtre | ✔ ★ Dahili PID geri besleme kontrolü | ✔ ★ Çift RS485 (klemens + RJ45) · Modbus RTU / Shihlin | ✔ Panel: Potansiyometreli dahili keypad + harici keypad desteği | ✔ G/Ç: 4 dijital giriş · 1 röle çıkışı · 1 analog giriş (0-10 V / 4-20 mA) | ✔ Korumalar: kısa devre · aşırı akım · aşırı/düşük gerilim · motor ve IGBT aşırı ısı · stall önleme | ✔ Tanı: 12 alarm kaydı (son 2'si detaylı) | ✔ Ortam: -10/+40°C · <%90 RH · IP20 | ✔ Montaj: DIN ray / vida · Frame A · ~0,6 kg | ✔ Sertifika: CE | ✔ Uygulama: konveyör, pompa, fan, mikser, paketleme, atölye tezgâhı | ✔ Üretici: Shihlin Electric — orijinal ürün.
Teknik Özellikler : Web Doğrulanmış
| Genel Bilgiler | |
| Ürün Kodu | SL3-021-0.4K |
| Ürün Serisi | SL3 (kompakt / mini AC sürücü) |
| Ürün Tipi | AC motor sürücüsü — frekans invertörü (VFD, hız kontrol cihazı) |
| Gövde (Frame) | Frame A |
| Üretici | Shihlin Electric & Engineering (Tayvan) |
| Çıkış | |
| Uygun Motor Gücü | 0,4 kW (0,5 HP) |
| Nominal Çıkış Kapasitesi | 1,0 kVA |
| Nominal Çıkış Akımı | 2,7 A |
| Maksimum Çıkış Gerilimi | 3 faz 200-240 V |
| Çıkış Frekansı | 0,00 - 599,00 Hz |
| Aşırı Yük Kapasitesi | %150 60 sn · %200 1 sn (ters zaman) |
| Taşıyıcı Frekans | 1 - 15 kHz (Soft-PWM) |
| Giriş | |
| Giriş Gerilimi / Frekansı | Tek faz (monofaze) 200-240 VAC, 50/60 Hz |
| İzin Verilen Gerilim Aralığı | 170 - 264 VAC |
| İzin Verilen Frekans Toleransı | ±%5 |
| Nominal Giriş Akımı | 6,5 A |
| Gerekli Kaynak Kapasitesi | 1,5 kVA |
| Kontrol ve Fonksiyon | |
| Kontrol Yöntemi | V/F (skaler) kontrol |
| Frekans Ayar Çözünürlüğü | Dijital 0,01 Hz |
| PID Geri Besleme | Var (dahili) |
| RFI (EMC) Filtre | Var (dahili) |
| Operatör Paneli | Dahili keypad + VR potansiyometre; harici keypad (RS485) |
| Dijital Girişler | 4 adet (ileri/geri çalıştırma, çok kademeli hız vb.) |
| Röle Çıkışı | 1 adet (A-C; 30 VDC / 250 VAC) |
| Analog Giriş | 1 adet (0-10 V / 4-20 mA) |
| Haberleşme | Çift RS485 (klemens + RJ45) — Modbus RTU / Shihlin protokolü |
| Alarm Geçmişi | 12 kayıt (son 2 kayıt detaylı) |
| Korumalar | Kısa devre · aşırı akım · aşırı gerilim · düşük gerilim · motor aşırı ısı (elektronik termal) · IGBT aşırı ısı · haberleşme hatası · stall önleme |
| Fiziksel ve Çevre | |
| Soğutma | Fanlı |
| Çalışma Sıcaklığı | -10 ile +40°C (donmasız) |
| Nem | %90 RH altı (yoğuşmasız) |
| Depolama Sıcaklığı | -20 ile +65°C |
| Rakım | 2000 m altı (1000 m üzeri her 100 m'de %2 derating) |
| Titreşim | 5,9 m/s² (0,6 G) altı |
| Kirlilik Derecesi | 2 |
| Montaj | DIN ray veya vida ile pano montajı |
| Koruma Sınıfı | IP20 |
| Ağırlık | ~0,6 kg |
| Sertifika ve Çevre Elemanları | |
| Sertifika | CE (AB Uygunluk Beyanı) |
| Önerilen NFB / MCCB | BM30SN3P5A (Shihlin) |
| Önerilen Kontaktör | S-P11 (Shihlin) |
| Aksesuar | Harici keypad, SL-INV Configurator PC yazılımı |
Sık Sorulan Sorular
Tek fazlı (220 V monofaze) şebekemden üç fazlı motor çalıştırabilir miyim?
Evet — SL3-021-0.4K'nın en çok tercih edilme sebebi tam olarak budur. Sürücü, girişinde tek faz 200-240 VAC alır ve çıkışında üç faz 0-240 V üretir; böylece atölyenizde veya evinizde yalnızca monofaze şebeke varken üç fazlı bir asenkron motoru çalıştırabilir, üstelik hızını da ayarlayabilirsiniz. ★ Kritik nokta — motor bağlantısı: Çıkış gerilimi 220 V olduğu için motorunuzun klemens kutusunda üçgen (delta / Δ) bağlantı yapılmış olmalıdır. Türkiye'de yaygın 380/220 V etiketli motorlar normalde 380 V'ta yıldız bağlanır; bu sürücüyle kullanmak için klemens köprülerini üçgene çevirmeniz gerekir. Sadece 380 V (yıldız, 660/380 etiketli) çalışabilen bir motoru bu modele bağlayamazsınız — o durumda 3 faz 380-440 V girişli SL3-043 serisi gerekir. ★ İkinci kontrol — akım: Motor etiketindeki üçgen bağlantı akımı 2,7 A'i geçmemelidir. ★ Üçüncü nokta — giriş akımı: Sürücünün şebekeden çektiği akım 6,5 A civarındadır; besleme hattınızın ve sigortanızın buna uygun olduğundan emin olun. Ariproses olarak motor etiketinizi paylaşırsanız doğru model ve bağlantı şeklini birlikte belirleyebiliriz.
Motorumun kaç kW olduğuna mı yoksa kaç ampere mi bakmalıyım? Sürücü seçimi nasıl yapılır?
Doğru yöntem akıma bakmaktır. Katalogdaki "0,4 kW" değeri standart 4 kutuplu bir asenkron motor varsayımına dayanır; ancak gerçek motorlar verim, kutup sayısı ve marka farkına göre aynı kW'ta farklı akım çekebilir. Kural: Motor etiketindeki (kullanacağınız bağlantı şekline ait) nominal akım, sürücünün 2,7 A değerini aşmamalıdır. Ek olarak dikkat edilecekler: (1) Yük tipi: Fan ve pompa gibi değişken torklu yükler nazik yüklerdir; konveyör, mikser, kompresör, kırıcı gibi sabit/ağır torklu yüklerde bir üst modeli seçmek güvenlidir. (2) Kalkış sıklığı: Sık start/stop yapan veya yüksek atalet sürükleyen uygulamalarda marj bırakın. (3) Düşük hızda çalışma: Motor uzun süre düşük frekansta çalışacaksa (kendi fanı yeterli soğutmaz) motorun ısınmasına dikkat edin, gerekirse harici fan kullanın. (4) Uzun motor kablosu: Uzun kablolarda kapasitif kaçak akım artar; sürücünün gördüğü akım yükselir. (5) Aşırı yük marjı: %150/60 sn kapasitesi geçici bir marjdır, sürekli çalışma değeri değildir. Pratik özet: 2,7 A'e çok yaklaşıyorsanız SL3-021-0.75K (4,5 A) daha rahat bir seçimdir. Ariproses olarak motor etiketi ve yük tipinize göre doğru gücü öneriyoruz.
Dahili PID ne işe yarar? Sabit basınçlı su temini yapabilir miyim?
Evet. PID (Oransal-İntegral-Türev) kontrolü, sürücünün bir geri besleme sinyaline göre motor hızını otomatik ayarlaması demektir. Nasıl çalışır: Bir basınç transmitterini (örneğin 4-20 mA çıkışlı) sürücünün analog girişine bağlarsınız; hedef basıncı (set değeri) parametre olarak girersiniz. Sistemde su tüketimi arttığında basınç düşer, sürücü frekansı yükselterek pompayı hızlandırır; tüketim azalınca basınç yükselir ve sürücü frekansı düşürür. Sonuç: şebekede sabit basınç, kesintisiz ve darbesiz çalışma. Avantajları: (1) Enerji tasarrufu: Pompa/fan uygulamalarında güç, hızın küpüyle değişir — hızı %20 düşürmek enerjide çok daha büyük tasarruf sağlar. (2) Ek kontrolör gerekmez: Ayrı bir PID kontrol cihazı almanıza gerek yoktur. (3) Mekanik ömür: Yumuşak kalkış ve durma, su darbesini (koç darbesi) ve mekanik yıpranmayı azaltır. Diğer kullanımlar: Havalandırma kanalında sabit debi/basınç, sıcaklık kontrollü fan, sıvı seviyesi kontrolü, dozaj uygulamaları. Devreye alma ipucu: Önce transmitter sinyal tipini (0-10 V mi 4-20 mA mı) doğru seçin, ardından PID kazançlarını (P ve I) kademeli artırarak sistemi salınıma sokmadan ayarlayın. Ariproses olarak PID parametre ayarı ve transmitter seçimi konusunda destek veriyoruz.
Sürücüyü PLC/SCADA'ya bağlayabilir miyim? Haberleşme özellikleri neler?
Evet. SL3-021-0.4K'da iki adet RS485 arayüzü vardır: biri kontrol klemensleri üzerinden, diğeri RJ45 soketi üzerinden. Protokol: Endüstri standardı Modbus RTU veya Shihlin'in kendi protokolü arasında seçim yapabilirsiniz — bu sayede Siemens, Delta, Mitsubishi, Omron gibi Modbus destekleyen hemen her PLC/HMI/SCADA ile konuşur. Haberleşme üzerinden neler yapılır: Start/stop ve yön komutu, frekans (hız) referansı yazma, çıkış frekansı-akım-gerilim-güç okuma, hata kodu ve alarm geçmişi okuma, parametre yazma/okuma. Çift port avantajı: Bir portu PLC hattına, diğerini pano kapağına monte edilen harici keypad'e ayırabilirsiniz; operatör panelden manuel müdahale ederken sistem izlemesi kesintiye uğramaz. Çoklu sürücü: RS485 çok noktalı (multi-drop) bir haberleşme olduğundan, farklı adresler vererek tek hatta birden fazla sürücüyü zincirleyebilirsiniz. Kablolama ipuçları: Bükümlü çift (twisted pair) ve tercihen ekranlı kablo kullanın, ekranı tek noktadan topraklayın, hattı güç kablolarından ayrı güzergâhtan geçirin, hat sonuna gerekiyorsa sonlandırma direnci ekleyin ve tüm cihazlarda baud rate / parity / stop bit ayarlarının aynı olduğundan emin olun. Ayrıca Shihlin'in SL-INV Configurator PC yazılımıyla parametreleri bilgisayardan yönetebilir, yedekleyebilirsiniz. Ariproses olarak PLC-sürücü haberleşme kurulumunda destek sağlıyoruz.
Kurulumda nelere dikkat etmeliyim? Sık karşılaşılan hatalar neler?
Montaj: Sürücüyü pano içine dik monte edin (yatay montaj soğutmayı bozar), alt ve üstünde havalandırma boşluğu bırakın. DIN ray veya vida ile sabitleyebilirsiniz. Ortam sıcaklığı -10 / +40°C aralığında, yoğuşmasız ve tozsuz olmalıdır; IP20 koruma sınıfı nedeniyle su ve iletken toza karşı korunmalıdır. Kablolama: Şebeke üst klemenslere (giriş), motor alt klemenslere (U/V/W) bağlanır — bunları karıştırmak cihazı kalıcı olarak tahrip eder. Sürücü ve motor topraklaması mutlaka yapılmalıdır. Motor kablosunun ekranlı olması ve sinyal kablolarından en az 20 cm uzakta gitmesi parazit sorunlarını önler. Yapılmaması gerekenler: Çıkışa (U/V/W) kompanzasyon kondansatörü veya uygunsuz filtre bağlamayın; sürücü çalışırken çıkıştaki kontaktörü açıp kapatmayın; enerji kesildikten hemen sonra terminallere dokunmayın (kondansatörler boşalana kadar bekleyin). Sık karşılaşılan hata kodları ve çözümleri: (1) Aşırı akım (OC): Genellikle hızlanma süresi çok kısa, motor sıkışmış veya kablo/motor kısa devresi — rampayı uzatın, mekanik kontrol yapın. (2) Aşırı gerilim (OV): Yüksek atalet yükünde çok hızlı yavaşlatma — yavaşlama süresini uzatın veya fren çözümü gerektiren bir seriye geçin. (3) Düşük gerilim (LV): Şebeke geriliminin düşmesi, gevşek klemens veya yetersiz besleme kesiti. (4) Aşırı yük / termal (OL): Motor gerçekten fazla yükleniyor veya elektronik termal değeri yanlış girilmiş. (5) Aşırı ısı (OH): Pano sıcaklığı yüksek, fan tıkalı veya montaj boşluğu yetersiz — pano havalandırmasını gözden geçirin. Cihaz 12 setlik alarm geçmişi tuttuğu için arıza analizini bu kayıtlardan yapabilirsiniz. Ariproses olarak devreye alma ve arıza teşhisi konusunda teknik destek veriyoruz.
Ürün orijinal Shihlin mi? Garanti ve tedarik nasıl?
Evet, %100 orijinal Shihlin Electric ürünüdür. Shihlin Electric & Engineering, 1955'ten bu yana Tayvan'da faaliyet gösteren, şalt malzemeleri (MCB, MCCB, ACB, kontaktör), AC sürücü, servo motor/sürücü, HMI ve sıcaklık kontrol cihazları üreten köklü bir üreticidir; Japon ve Avrupalı markalara uzun yıllardır OEM/ODM üretimi de yapmaktadır. Garanti: Shihlin standart üretici garantisi. Tedarik: (1) Stok: SL3-021-0.4K yaygın bir modeldir, stoktan hızlı temin. (2) Stokta yoksa: Distribütör kanalından tedarik. (3) Toplu sipariş: Miktar bazlı özel fiyat ve OEM/makine imalatçısı fiyatlandırması. Ariproses hizmetleri: Motor etiketine ve yük tipine göre sürücü boyutlandırma, SL3 serisi tüm güçler (0,4-2,2 kW, 220 V tek faz ve 440 V üç faz), daha gelişmiş uygulamalar için Shihlin SS2 / SC3 / SE3 / SA3 serileri, harici keypad ve pano aksesuarları, Shihlin şalt malzemeleri (NFB, kontaktör) ile uyumlu komple pano çözümü, PLC-sürücü Modbus haberleşme kurulumu, devreye alma ve parametre desteği. İlgili SL3 modelleri: SL3-021-0.4K (0,4 kW — bu ürün), SL3-021-0.75K (0,75 kW), SL3-021-1.5K (1,5 kW), SL3-021-2.2K (2,2 kW); 380-440 V üç faz için SL3-043 serisi. Komple çözüm örneği: SL3-021-0.4K + BM30SN3P5A NFB + S-P11 kontaktör + harici keypad — devreye alınmaya hazır kompakt hız kontrol paketi. Detaylı bilgi, güncel fiyat ve teklif için +90 532 224 04 33 veya info@ariproses.com.
