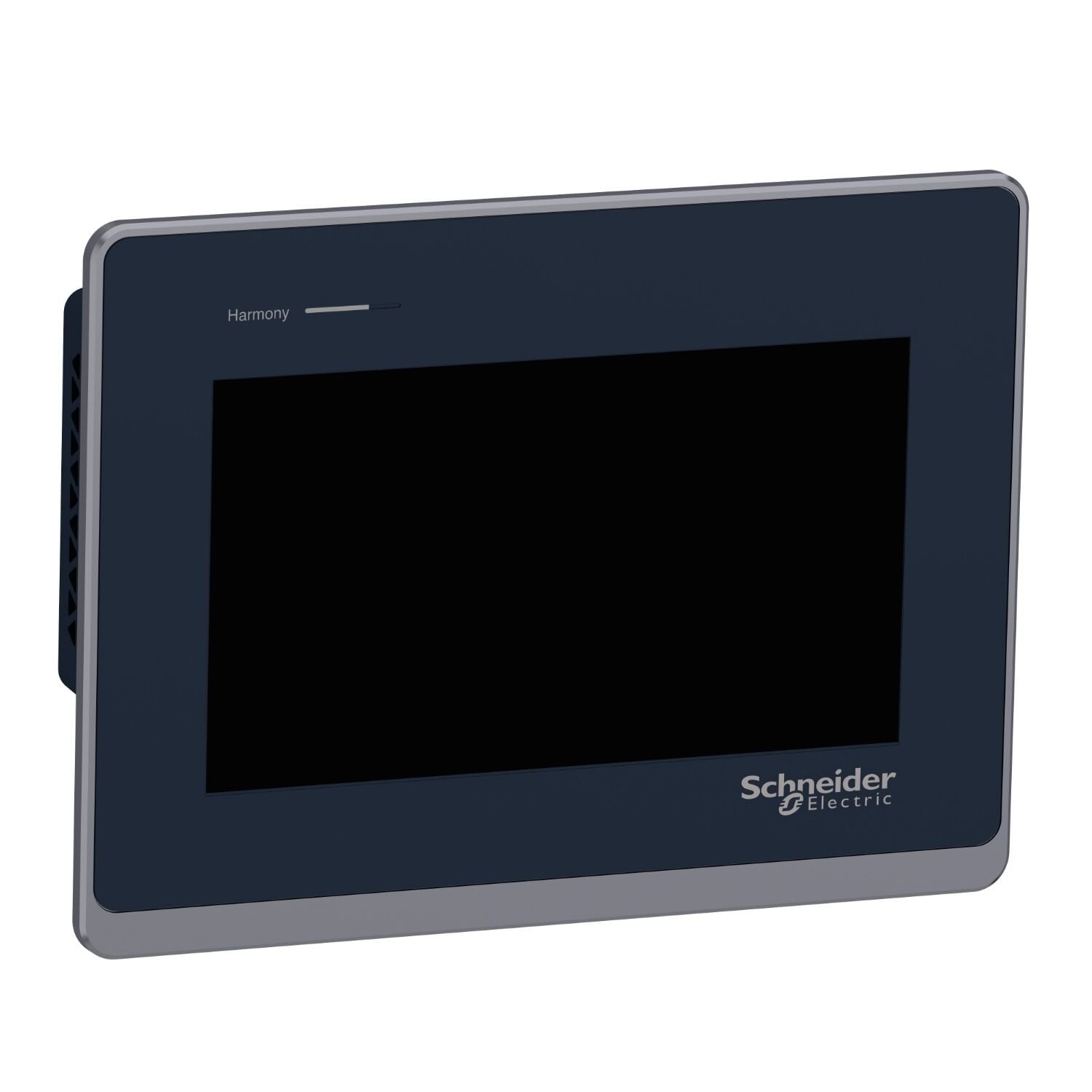

Schneider Electric HMIST6400 | Harmony ST6 7'' HMI Paneli
Schneider Electric HMIST6400 Harmony ST6 — 7" Widescreen TFT Endüstriyel Dokunmatik HMI Operatör Paneli, 800 × 480 WVGA Çözünürlük, 16 Milyon Renk, ARM Cortex-A8 800 MHz İşlemci, 1 GB Cihaz Belleği + 128 MB Kullanıcı Verisi, 2× Ethernet + COM1 RS-232 + COM2 RS-485 (MPI 187.5K Destekli) + USB Host + USB Device, Alüminyum Ön Panel ve Multi-Color Status Indicator ile EcoStruxure Operator Terminal Expert Uyumlu Basic HMI
Schneider Electric Harmony ST6 Series — Basic HMI Operator Panel · 7" widescreen TFT LCD · 800 × 480 piksel (WVGA) · 16,7 milyon renk · LED arka aydınlatma · Aktif ekran 208 × 153 mm · Single touch resistive dokunmatik · Alüminyum ön panel + multi-color status indicator (çok renkli durum göstergesi) · ARM Cortex-A8 800 MHz işlemci · 1 GB cihaz belleği + 128 MB kullanıcı veri belleği + 512 KB yedek bellek · Bağlantı: 2× Ethernet RJ45 + COM1 RS-232C (D-sub 9 Pin Female, 2400-115200 bps) + COM2 RS-485 (RJ45 Female, 2400-115200 bps standart, 2400-187500 bps MPI) + 1× USB 2.0 Host (Type A) + 1× USB 2.0 Device (Micro-B) · EcoStruxure Operator Terminal Expert (OTE) yazılımı ile yapılandırma · 24V DC · sadece 9 W güç tüketimi (çok ekonomik) · IP65 ön panel / IP20 arka · Panel cutout 190 × 135 mm · 0.8 kg · Boyut 208 × 153 × 45 mm · Sertifikalar: CE · UL 61010-2-201 · CSA C22.2 No. 61010-2-201 · EN 61131-2 · REACH · RoHS · Green Premium Listed
Bu ürün son 24 saatte 17 makine OEM mühendisi, Schneider Modicon PLC entegratörü ve premium pano tasarımcısı tarafından incelendi — Stok ve fiyat için +90 532 224 04 33
Schneider Electric, dünyanın önde gelen otomasyon markalarından biridir ve Harmony markası altında geniş bir HMI ürün gamı sunar. Harmony ST6 ailesi, Schneider'ın Basic segment endüstriyel HMI panellerini kapsar — premium kalite ancak ekonomik fiyatla. HMIST6400, bu ailenin 7" widescreen modelidir ve şu özellikleri ile öne çıkar: (1) Alüminyum ön panel — plastik kasaları olan rakipleri yerine daha dayanıklı premium görünüm. (2) Multi-color status indicator — operatörlerin sistem durumunu hızlı görmesini sağlayan renkli LED. (3) ARM Cortex-A8 800 MHz + 1 GB cihaz belleği — segmentteki en güçlü işlemci. (4) 2× Ethernet — IT/OT ayrımı veya redundant bağlantı. (5) USB Device (Micro-B) portu — bilgisayardan direkt yapılandırma. (6) EcoStruxure Operator Terminal Expert yazılım ekosistemi — Schneider'ın modern HMI tasarım platformu. Schneider Modicon PLC kullanan tesislerde HMI seçiminin doğal devamıdır; ancak çoklu PLC marka desteği ile karma sistemler için de uygundur.
Ana Teknik Spesifikasyonlar
Ekran
WVGA TFT
16M renk
İşlemci
ARM 800 MHz
32-bit
Cihaz Bellek
Device memory
+ 128 MB user
Güç
Çok düşük
tüketim
Premium Donanım — Alüminyum Ön Panel
Plastik Değil — Alüminyum Ön Panel ile Dayanıklılık ve Premium Görünüm
HMIST6400'ün önemli farkı, Weintek/INVT gibi rakiplerin plastik kasalarına karşın alüminyum ön paneldir. Alüminyum, endüstriyel ortamlar için üstün özelliklere sahiptir: (1) Mekanik dayanıklılık — darbe, basınç ve aşınmaya plastikten çok daha dayanıklı. (2) Termal performans — alüminyum ısıyı dağıtır, iç sıcaklığı kontrol altında tutar (CPU performansını artırır). (3) EMC koruması — metal panel elektromanyetik gürültüye karşı doğal kalkan görevi görür. (4) Premium görünüm — kontrol odası, ofis yakın endüstriyel tesisat ve müşteri-yüzü uygulamaları için. (5) Uzun ömür — UV ışın, yıpranma, renk solması yok. Bu, HMIST6400'ün diğer 7" HMI rakiplerinden ayrılan en görsel farkıdır.
Multi-Color Status Indicator — Çok Renkli Durum Göstergesi
Ön Panelde Renk Kodlu LED — Operatöre Hızlı Sistem Durumu Bildirimi
YEŞİL — Normal Çalışma
Sistem operasyonel · Tüm fonksiyonlar OK
SARI — Uyarı / Dikkat
Bekleyen alarm · Müdahale gerekli olabilir
KIRMIZI — Hata / Alarm
Kritik durum · İşleminize müdahale gerekli
MAVİ — Özel Mod
Boot, firmware update, servis modu
Premium İşlemci ve Bellek — Segmentin En Güçlü Donanımı
ARM Cortex-A8 800 MHz + 1 GB + 128 MB + 512 KB Backup — Premium Performans
İşlemci
32-bit ARM mimari · Akıcı görselleştirme · Karmaşık projelerde sorunsuz
Cihaz Belleği
Device memory — projeler, firmware, OS · Büyük proje kapasitesi
Kullanıcı Veri
User data + backup memory · Recipe, log, alarm geçmişi
Bağlantı ve I/O Portları — Tam Set
2× Ethernet
IT/OT ayrımı, redundant
COM1
D-sub 9 Pin Female alt · 2400-115200 bps
COM2
RJ45 Female arka · 187500 bps (MPI)
USB Host
Bellek, klavye, yazıcı
USB Device
★ PC direkt yapılandırma
EcoStruxure Operator Terminal Expert (OTE) — Schneider HMI Yazılımı
Schneider Electric'in HMI Yapılandırma Platformu
Görsel Tasarım
Sürükle-bırak HMI tasarımı · Trend, alarm, recipe, ekran navigasyon · Sembol kütüphanesi
Multi-PLC Sürücü
Schneider Modicon (M221/241/251/580) + Siemens MPI/Profinet + Allen-Bradley + Mitsubishi + Omron
EcoStruxure Entegre
Schneider EcoStruxure platform · Industry 4.0 · IoT bağlantı · Web tarayıcı erişimi
