Schneider Electric LV432464 | VigiPacT Kaçak Akım Koruma Modülü
Schneider Orijinal ✅ uygun fiyat Kaçak Akım — Can/Yangın Güvenliği Add-on Modül — Devre Kesiciye Monte IEC 60947-2 Annex B

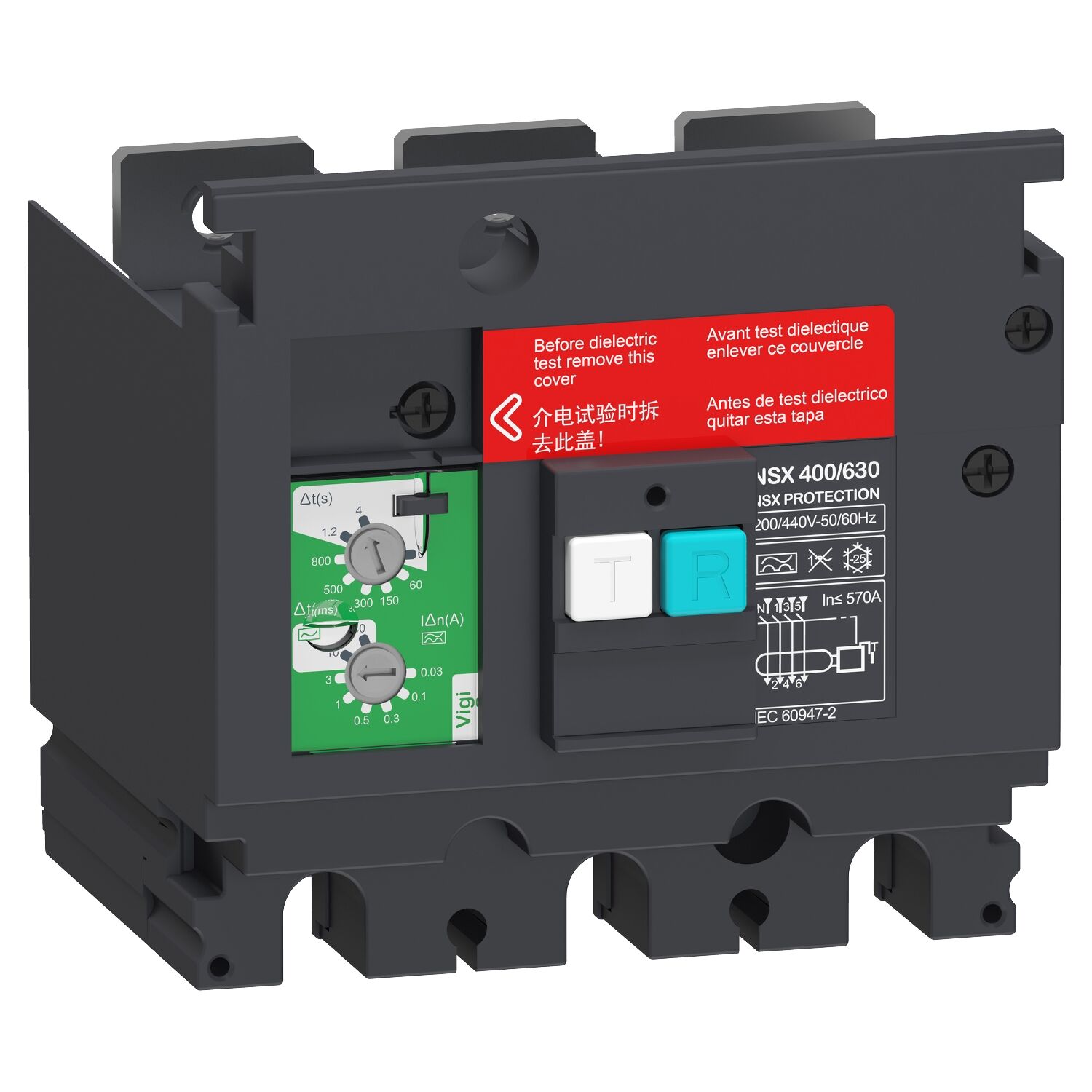

Schneider Electric LV432464 VigiPacT ComPacT NSX 400 / NSX 630 Devre Kesicileri için 3 Fazlı Earth-Leakage (Toprak Kaçağı) Eklenti Koruma Modülü — 200-440 V AC Çalışma, 30 mA ile 30 A Arası Ayarlanabilir Kaçak Akım Hassasiyeti, Class A + Class AC Tipi Tespit, Self-Powered Tasarım, IEC 60947-2 Annex B Standardı Uyumlu Endüstriyel İnsan Canı ve Yangın Güvenliği Koruması
Schneider Electric VigiPacT — Earth-leakage add-on protection module · ComPacT NSX 400/630 ve ComPact NSX 400/630 (eski sürüm) devre kesicileri için · 3 Faz (3P) · 200-440 V AC çalışma gerilimi · 50/60 Hz · Kaçak akım hassasiyeti (IΔn): 30 mA ile 30 A arası ayarlanabilir (8 kademe) · Class A: 0.03 / 0.1 / 0.3 / 0.5 / 1 / 3 A (AC + pulsing DC tespit) · Class AC: 10 / 30 A (sadece AC tespit) · Self-powered — sürücü gerilimi tarafından beslenir, sadece 2 faz beslemede bile çalışır · Cihaz terminallerine direkt monte · Trip unit'i doğrudan tetikler · IEC 60947-2 standardı, Annex B uyumlu · Aşırı gerilim kategorisi IV · UPC 3606481298652 · İnsan canı (elektrik çarpması) + yangın güvenliği (toprak kaçağı kaynaklı yangın) için kritik koruma
LV432464 VigiPacT Add-on ComPacT NSX 400/630 3P · 200-440 V AC IΔn: 30 mA - 30 A Class A + Class AC
30mA-30A
Ayarlı Hassasiyet
Class A/AC
Çift Tipte Tespit
NSX 400/630
Uyumlu Frame
Bu ürün son 24 saatte 22 pano imalatçısı, elektrik güvenlik uzmanı ve endüstriyel tesis bakım sorumlusu tarafından incelendi — Stok ve fiyat için +90 532 224 04 33
Ürün Hakkında
Kısa Açıklama: Schneider Electric LV432464, VigiPacT earth-leakage (toprak kaçağı) add-on protection module ailesinin ComPacT NSX 400/630 devre kesicileri için tasarlanmış modelidir. ★ Bu bir devre kesici DEĞİLDİR — devre kesiciye eklenen kaçak akım koruma modülüdür. Ayrıca alınan ana devre kesici (örn. NSX400N, NSX630H vb.) üzerine direkt monte edilerek kaçak akım koruma özelliği eklenir. Uyumlu cihazlar: ComPacT NSX 400 + ComPacT NSX 630 (yeni nesil "ComPacT" — büyük T) ve ComPact NSX 400 + ComPact NSX 630 (eski sürüm "ComPact"). 3 fazlı (3P) sistem için. Çalışma gerilimi: 200-440 V AC, 50/60 Hz. Kaçak akım hassasiyeti (IΔn): 30 mA ile 30 A arası 8 kademede ayarlanabilir — 30 mA (insan koruması), 100 mA, 300 mA, 500 mA, 1 A, 3 A, 10 A, 30 A. Tespit sınıfları: Class A (30 mA - 3 A, AC + pulsing DC sinyal tespit) ve Class AC (10 A, 30 A, sadece AC tespit). Self-powered tasarım: Modül distribütör hattan kendi enerjisini alır — ayrı besleme gerekmez; hatta sadece 2 fazdan besleme yapılsa bile çalışır. Kurulum: Ana devre kesici terminallerine doğrudan monte edilir ve trip unit'i (açtırma sistemini) direkt aktive eder. Standartlar: IEC 60947-2 (devre kesici standardı), Annex B (kaçak akım eklenti modülleri). Aşırı gerilim kategorisi: IV. UPC: 3606481298652. Üretici: Schneider Electric SE. İnsan canı koruması (elektrik çarpması) ve yangın güvenliği (kaçak akım kaynaklı elektriksel yangın) için kritik güvenlik bileşeni. Ariproses güvencesiyle.
Endüstriyel elektrik tesisatlarında devre kesiciler aşırı yük ve kısa devre durumlarına karşı koruma sağlar. Ancak kaçak akım (earth-leakage) başka bir tehlikedir: izolasyon hatası, kablo yıpranması veya nem nedeniyle akımın insan üzerinden veya istenmeyen yollardan toprağa kaçışıdır. Bu durum elektrik çarpması (ölüm riski) ve elektriksel yangın'a neden olabilir — özellikle büyük güçlü tesisatlarda. Standart devre kesiciler bu kaçak akımları algılamaz; bu nedenle kaçak akım koruma modülleri (Vigi modülleri) ayrı olarak eklenir. Schneider Electric LV432464, Schneider'ın ComPacT NSX 400/630 ailesinin VigiPacT earth-leakage add-on koruma modülüdür. Mevcut bir NSX400/630 devre kesiciye eklenerek o devre kesiciye kaçak akım koruma özelliği kazandırır. Ayarlanabilir hassasiyet (30 mA - 30 A) ile insan koruması (30 mA) ile endüstriyel uygulama (yüksek değerler) arasında esneklik sunar.
Add-on Modül Konsepti — Bu Bir Standalone Cihaz DEĞİL
LV432464 = Eklenti (Add-on) Koruma Modülü — Ana Devre Kesici Ayrıca Satın Alınır
Bu ürün bir devre kesici değil, eklenti koruma modülüdür. Çalışabilmesi için uyumlu bir ana devre kesici'ye monte edilmelidir: ComPacT NSX400 veya ComPacT NSX630 (yeni nesil) ya da eski ComPact NSX400/630 modellerinden biri. Sipariş ederken hatırlanması gerekenler: (1) Ana devre kesici sipariş edildi mi? (2) Doğru frame (400A veya 630A) seçildi mi? (3) Aynı kutup sayısı (3P)? (4) Aynı motor koruma kategorisinde mi? LV432464 bu cihazlarla birlikte komple koruma çözümü oluşturur.
Kaçak Akım Nedir? Neden Önemli?
Kaçak Akımın 3 Ana Tehlikesi ve LV432464'ün Koruma Mantığı
1. Elektrik Çarpması
İzolasyon hatası nedeniyle metal kasaya elektrik kaçar. Bu kasaya dokunan insan üzerinden toprağa akım akar — kalp durmasına neden olabilir. 30 mA = ölüm eşiği.
2. Elektriksel Yangın
Kablo izolasyonu yıpranınca küçük kaçak akımlar oluşur — bu akımlar ısınma + kıvılcımlama yaratır, zamanla yangına yol açar. 300 mA - 1 A = yangın eşiği.
3. Ekipman Hasarı
Endüstriyel motorlar ve büyük transformer'larda kaçak akımlar bobinleri yakabilir, üretim duruşuna yol açar. 1 A - 30 A = endüstriyel eşik.
Hassasiyet Ayarı (IΔn) — 30 mA'den 30 A'e Geniş Aralık
8 Kademeli Ayarlanabilir Kaçak Akım Hassasiyeti
30 mA Class A — İnsan
100 mA Class A
300 mA Class A — Yangın
500 mA Class A
1 A Class A
3 A Class A
10 A Class AC
30 A Class AC
Class A vs Class AC — İki Farklı Algılama Tipi
Class A (Gelişmiş Algılama)
30 mA - 3 AAlgılar: AC kaçak akımları + pulsing DC (puls darbeli DC). Modern elektronik cihazlarda (frekans sürücüleri, anahtarlamalı güç kaynakları, yük çevirici cihazlar) oluşan kaçak akımlar puls darbeli DC formunda olabilir — Class AC bunları algılayamaz.
- İnsan koruması (30 mA) — kritik
- Modern endüstri uygulamaları
- Frekans sürücüsü olan tesisat
- Hassas elektronik ekipman
Class AC (Klasik Algılama)
10 A - 30 AAlgılar: Sadece pure AC (sinüsoidal alternatif akım) kaçak akımları. Klasik motor uygulamaları, transformatörler, ısıtıcılar gibi pure AC yük olan tesisatlarda kullanılır. Yüksek değerli (10A, 30A) ayarlar tipik olarak ekipman koruması içindir.
- Klasik motor tesisatları
- Transformatörler, ısıtıcılar
- Yüksek değer ekipman koruması
- Pure AC tesisatlar
Uyumluluk — Hangi Devre Kesicilere Monte Edilir?
ComPacT NSX 400 ve NSX 630 (Yeni + Eski Sürüm) Uyumlu
ComPacT NSX 400
400A Frame250-400A nominal akım sınıfı devre kesiciler — yeni nesil "ComPacT" + eski "ComPact" sürümleri
ComPacT NSX 630
630A Frame500-630A nominal akım sınıfı devre kesiciler — yeni nesil "ComPacT" + eski "ComPact" sürümleri
Self-Powered Tasarım — Ayrı Besleme Gerektirmez
Modül Kendi Enerjisini Distribütör Hattan Alır — Hatta 2 Fazlık Besleme Bile Yeterli
LV432464'ün önemli bir mühendislik özelliği self-powered (kendi-kendine beslenir) tasarımıdır. Modül, koruduğu hattaki gerilimden kendi enerjisini sağlar — ayrı 24V besleme veya batarya gerektirmez. ★ Kritik avantaj: Sadece 2 faz beslenmiş olsa bile (örn. bir faz kopmuş durumda) modül çalışmaya devam eder ve koruma sağlar. Bu, faz kaybı durumunda bile güvenliğin korunması açısından önemlidir. Ayrı pano harici güç kablolaması, harici DC kaynağı veya batarya gerekmez — tek başına monte edilir ve hemen çalışmaya başlar.
Kurulum Adımları — Devre Kesiciye Direkt Montaj
3 Adımda Kurulum — Özel Alet Gerekmez
1
Ana Devre Kesici Hazırlığı
NSX400 veya NSX630 ana devre kesici terminalleri açık olmalı, panodan elektrik kesilmiş olmalı. Vigi modülünün monte edileceği konum kontrol edilir.
2
Vigi Modül Montajı
LV432464 modülü, ana devre kesicinin terminallerine doğrudan klipslenir. Elektrik kabloları (3 faz hattı) önce Vigi modülünden, sonra devre kesiciden geçer.
3
Hassasiyet Ayarı + Test
İhtiyaca göre IΔn rotary anahtarı ayarlanır (30 mA ile 30 A arası). Test butonu ile çalışma doğrulanır — devre kesici açtırılırsa kurulum başarılı.
Standart Özellikler ve Avantajlar
Direkt Trip Unit Tetik
DoğrudanModül, ana devre kesicinin trip unit'ini doğrudan tetikler — gecikme yok
8 Kademe Ayar
30mA-30ARotary anahtarla hassasiyet ayarı — uygulamaya göre optimize
Self-Powered
Ek besleme yokDistribütör hattan kendi enerjisini alır — 2 faz beslemede bile çalışır
Test Butonu
Periyodik TestModül üzerindeki test butonu ile mevzuat gereği periyodik test yapılır
IEC 60947-2 Annex B
StandartUluslararası standart uyumlu — global pazarlar için
Overvoltage IV
Kategori IVEn yüksek aşırı gerilim kategorisi — ana dağıtım panosu için uygun
Tipik Uygulama Alanları
Endüstriyel Ana Pano250-630A ana dağıtım — büyük motor grupları, üretim hatları
Bina Tesisat AnatablolarıBüyük ofis, plaza, hastane ana panoları — IK ve yangın güvenliği
Trafo SekonderTrafo sonrası ana dağıtım — yüksek güçlü merkezi koruma
Su Tesisatı / Pompa İstasyonuNem riskli ortam — kaçak akım kritik (su + elektrik tehlikeli)
Açık Hava TesisatıAçık hava panoları — yağmur sızma riskli, sıkı kaçak akım gerekli
Otel / KonaklamaÇoklu odacı tesisatı — insan koruması mevzuat gereği zorunlu
Standart Uyumluluk ve Sertifika
IEC 60947-2
Annex B
CE
EU Uyumlu
Overvoltage
Kategori IV
Network Freq.
50/60 Hz
Hangi Hassasiyet Değerini Seçmeli? Pratik Kılavuz: (1) 30 mA (Class A) — İnsan koruması: Konutsal son hat, banyo, mutfak, kreş, hastane hasta odası, dış mekan priz hattı. (2) 100-300 mA (Class A) — Karma koruma: Tek odacı/işyeri, çok elektronik ekipmanlı ortam, frekans sürücüleri olan tesisat. (3) 300 mA - 1 A (Class A) — Yangın koruması: Büyük dağıtım panosu önü ana koruma, eski izolasyonlu kablolu tesisat, yangın riski yüksek mahaller. (4) 3 A (Class A) — Endüstriyel orta: Orta güçlü motor grupları, izolasyonu test edilmiş endüstriyel tesis. (5) 10-30 A (Class AC) — Yüksek değer ekipman koruması: Çok büyük motor (200kW+), transformatör birincil, sürekli işletim ekipman koruması. ★ Selectivity (Seçicilik): Kademeli koruma için ana panoda 1 A, alt panolarda 300 mA, son hatlarda 30 mA — bu şekilde sadece arızalı bölüm kesilir.
LV432464 STANDALONE BIR CIHAZ DEĞİLDİR — Sipariş Öncesi Mutlaka Kontrol Edin: Bu ürün başlı başına bir devre kesici değil, sadece eklenti koruma modülüdür. Çalışabilmesi için uyumlu bir ana devre kesici (ComPacT NSX400 veya NSX630) ayrıca sipariş edilmelidir. Sipariş kontrol listesi: (1) Ana devre kesici frame (400A veya 630A) doğru mu? (2) Aynı kutup sayısı (3P)? (3) Ana devre kesici aile uyumlu mu (ComPacT yeni nesil veya ComPact eski)? (4) Aynı koruma kategorisinde mi (örn. N, H, S, L sınıfları)? (5) Trip unit (Micrologic) uyumlu mu? Yanlış uyumsuz kombinasyon, ya mekanik olarak monte edilemez ya da koruma fonksiyonu çalışmaz. NSX100/160/250 için bu modül kullanılamaz — onlar için farklı Vigi modeller mevcuttur (LV429205 vb.). Ariproses olarak komple koruma paketi (ana devre kesici + Vigi modülü) önerisi sunarız.
ELEKTRİK ÇALIŞMA UYARISI — Kurulum Mutlaka Yetkili Elektrikçi Tarafından Yapılmalıdır: LV432464 montajı, elektrik panosunda canlı/yarı canlı çalışma gerektirebilir. (1) Pano şalterini açın — ana güç tamamen kesilmiş olmalı. (2) Volt-metre ile gerilim olmadığını doğrulayın — kablolar üzerinde test yapın. (3) Kişisel koruma ekipmanı (PPE) kullanın — yalıtkan eldiven, kask, gözlük. (4) Yetkili elektrikçi tarafından kurulum: Türkiye'de büyük güçlü tesisatlarda kaçak akım koruma cihaz montajı ELEKTRİK MÜHENDİSİ veya YETKİLİ ELEKTRİKÇİ tarafından yapılmalıdır (TS HD 60364 uyarınca). (5) Periyodik test: Kurulumdan sonra ve periyodik olarak (yılda en az 1 kez) test butonu ile çalışma doğrulanmalı. Test başarısız olursa cihaz değiştirilmelidir. Kurulum ve test kayıtları tutulmalıdır.
✔ Schneider Electric VigiPacT Earth-Leakage Add-on Protection Module · Sipariş kodu: LV432464 | ✔ ★ Bu bir devre kesici DEĞİL — devre kesiciye eklenen kaçak akım koruma modülüdür | ✔ Uyumluluk: ComPacT NSX 400 + ComPacT NSX 630 (yeni nesil) + ComPact NSX 400/630 (eski) | ✔ 3 Faz (3P) · 200-440 V AC çalışma gerilimi · 50/60 Hz | ✔ Kaçak akım hassasiyeti (IΔn): 30 mA - 30 A arası 8 kademede ayarlanabilir | ✔ Class A: 0.03 A / 0.1 A / 0.3 A / 0.5 A / 1 A / 3 A (AC + pulsing DC) | ✔ Class AC: 10 A / 30 A (yalnız AC) | ✔ Self-powered tasarım — distribütör gerilimi tarafından beslenir, 2 faz beslemede bile çalışır | ✔ Cihaz terminallerine direkt monte · Trip unit'i doğrudan tetikler | ✔ Modül üzerinde test butonu — periyodik fonksiyon testi için | ✔ IEC 60947-2 standardı, Annex B uyumlu | ✔ Aşırı gerilim kategorisi: IV (ana dağıtım panosu seviyesinde uygun) | ✔ Frekans 50/60 Hz · Network frequency | ✔ UPC: 3606481298652 · Üretici: Schneider Electric SE | ✔ Circularity Profile: ENVEOLI2309055EN · RoHS uyumlu | ✔ İnsan canı koruması (30 mA — elektrik çarpması) + yangın güvenliği (300 mA-1 A — elektriksel yangın) | ✔ Endüstriyel koruma (3-30 A — ekipman zararı önleme) | ✔ Türkiye'de TS HD 60364 uyarınca büyük güçlü tesisatlarda zorunlu güvenlik bileşeni
Teknik Özellikler
| Genel Bilgiler | |
| Sipariş Kodu | LV432464 |
| Üretici | Schneider Electric SE |
| Ürün Tipi | Earth-leakage VigiPacT add-on protection module (Vigi add-on) |
| Aile | VigiPacT · ComPacT NSX 400...630 (yeni nesil) + ComPact NSX 400...630 (eski) |
| UPC | 3606481298652 |
| Circularity Profile | ENVEOLI2309055EN |
| RoHS Uyumluluğu | Evet |
| Uyumluluk — Ana Devre Kesici | |
| ComPacT NSX400 (Yeni Nesil) | Uyumlu |
| ComPacT NSX630 (Yeni Nesil) | Uyumlu |
| ComPact NSX400 (Eski Sürüm) | Uyumlu |
| ComPact NSX630 (Eski Sürüm) | Uyumlu |
| Elektriksel Özellikler | |
| Kutup Sayısı | 3P (3 Faz) |
| Çalışma Gerilimi (Ue) | 200 - 440 V AC |
| Şebeke Frekansı | 50/60 Hz |
| Aşırı Gerilim Kategorisi | IV |
| Kaçak Akım Hassasiyeti (IΔn) | |
| Minimum (Class A) | 30 mA (insan koruması) |
| Maksimum (Class AC) | 30 A (ekipman koruması) |
| Ayar Kademesi | 8 kademeli rotary anahtar |
| Class A Değerleri | 0.03 A / 0.1 A / 0.3 A / 0.5 A / 1 A / 3 A |
| Class AC Değerleri | 10 A / 30 A |
| Algılama Tipi | |
| Class A | AC + Pulsing DC kaçak akım algılama |
| Class AC | Sadece AC sinüsoidal kaçak akım algılama |
| Güç ve Çalışma | |
| Besleme | Self-powered (distribütör hattan) |
| 2 Faz Beslemede Çalışma | Evet (sadece 2 fazdan beslense bile çalışır) |
| Test Butonu | Var (modül üzerinde periyodik test için) |
| Kurulum ve Mekanik | |
| Montaj | Ana devre kesici terminallerine direkt klips |
| Tetikleme | Trip unit'i doğrudan aktive eder |
| Cihaz Uygulaması (Application) | Wiring (elektrik tesisat) |
| Standartlar ve Uyumluluk | |
| Ana Standart | IEC 60947-2 standardı, Annex B (kaçak akım eklenti modülleri) |
| CE Uyumluluğu | Evet |
| Network Frequency | 50/60 Hz |
| Çevre Bilgisi | |
| WEEE Atık Direktifi | AB pazarında ayrı atık toplama gerekli |
| China RoHS Kapsamı | Dışında — substance declaration bilgilendirme |
| REACH Regulation | SVHC (Substances of Very High Concern) içerir — bildirimli |
Sık Sorulan Sorular
LV432464 tek başına bir devre kesici mi? Sadece bunu alsam yeterli mi?
Hayır — bu bir devre kesici DEĞİL, eklenti koruma modülüdür. Kendi başına çalışmaz, mutlaka bir ana devre kesici üzerine monte edilmelidir. Tipik komple paket: Ana devre kesici (örn. ComPacT NSX400N 3P 400A — sipariş kodu LV432693) + LV432464 Vigi modülü + uygun Micrologic trip unit. Sipariş ederken kontrol edilmesi gerekenler: (1) Frame uyumluluğu: NSX400 veya NSX630 — diğerleri için (NSX100/160/250) farklı Vigi modeller var. (2) Kutup sayısı: Bu modül 3P (3 faz) için — 4P sistemde farklı bir model gerekir. (3) Koruma kategorisi: NSX'in N (36kA), H (70kA), S (100kA), L (150kA) sınıfları var; LV432464 hepsiyle uyumludur. Ariproses olarak komple paket önerisi sunarız — istediğiniz frame ve breaking capacity'ye göre tam çözüm.
30 mA hassasiyet ile 30 A hassasiyet ayarı arasında nasıl seçim yapmalıyım?
Hassasiyet seçimi tesisin amacına göre yapılır. 30 mA (Class A) — İnsan Koruması: Konutsal son hat, banyo, mutfak, kreş, hastane hasta odası, dış mekan priz hattı, yüzme havuzu kontrol panosu. Türkiye'de TS HD 60364 uyarınca son hat priz devrelerinde 30 mA zorunludur. 100-300 mA (Class A) — Karma Koruma: Tek odacı/işyeri, çok elektronik ekipmanlı ortam, frekans sürücüleri olan tesisat. 300 mA - 1 A (Class A) — Yangın Koruması: Eski izolasyonlu kablolu tesisat, ahşap yapı, yangın riski yüksek mahaller, otomotiv sanayi, gıda. 3 A (Class A) — Endüstriyel: Orta güçlü motor grupları, izolasyonu test edilmiş endüstriyel tesis. 10-30 A (Class AC) — Ekipman Koruması: Çok büyük motor (200kW+), transformatör birincil, sürekli işletim ekipman koruması. ★ Selectivity: Selectivity (seçicilik) için ana panoda 1-3 A, alt panolarda 300 mA, son hatlarda 30 mA kademeli yerleşim önerilir — bu şekilde sadece arızalı bölüm kesilir, tüm tesis durmaz.
Class A ve Class AC arasındaki fark gerçekten önemli mi?
Evet, modern endüstride çok kritiktir. Class AC sadece pure AC (sinüsoidal alternatif akım) kaçak akımları algılar. Klasik motor, transformatör, ısıtıcı uygulamalarında yeterlidir. Class A ek olarak pulsing DC (puls darbeli DC) kaçak akımları da algılar. Neden önemli: (1) Frekans sürücüleri: Sürücülerin iç bölümünde DC bus var — eğer kaçak akım oluşursa puls darbeli DC formunda. Class AC bunu algılayamaz, kaçak akım devam eder! (2) Anahtarlamalı güç kaynakları (SMPS): Bilgisayar, LED sürücü, modern endüstriyel güç kaynakları puls darbeli DC kaçak akım üretebilir. (3) UPS ve invertörler: Yine DC içeren cihazlar. Modern tesisat: Frekans sürücülü ve çok elektronik ekipmanlı ortamlarda Class A şart — Class AC yetersiz. LV432464'ün 30 mA - 3 A aralığı Class A'dır, bu modern tesisatlar için ideal. 10 A - 30 A aralığı Class AC olduğu için (modern elektronik korumayı yapmaz) yüksek değerli endüstriyel motor koruması için tercih edilir.
"Self-powered" tam olarak ne demek? Ek besleme almasam çalışır mı?
Self-powered (kendi-kendine beslenir), modülün koruduğu elektrik hattından kendi enerjisini aldığı anlamına gelir. Pratik anlamı: Pano içinde ayrı bir 24V DC güç kaynağı, batarya veya harici besleme kablosu gerekmez. Modül, ana devre kesiciye monte edilip 3 faz hattı bağlandığında, bu fazlardan kendi mikroişlemcisini besleyecek küçük bir gerilim alır. Avantajları: (1) Daha basit pano tasarımı — ek besleme hattı kablolaması yok. (2) Daha az bileşen sayısı — daha güvenilir. (3) ★ 2 fazlı çalışma: Bir faz koparsa bile (örn. ana sigorta yandı, bir kablo bağlantısı gevşedi) modül diğer 2 fazdan beslenir ve koruma sağlamaya devam eder. (4) Pano kapısı açıldığında bile aktif — harici kontrol devresinden bağımsız. Dikkat: Tabii ki, eğer 3 faz hepsi tamamen kopmuşsa modül de çalışmaz (zaten o durumda kaçak akım da olamaz çünkü güç yok). Modülün çalışabilmesi için minimum 1 faz + nötr veya 2 faz mevcut olmalıdır.
"ComPacT" ve "ComPact" farkı nedir? Hangi sürüm benim NSX400'üm ile uyumlu?
İki yazım Schneider Electric'in farklı nesilleri için kullanılır. ComPact NSX (küçük "t"): 2008-2020 yılları arasında üretilen eski nesil Compact NSX devre kesici ailesi. ComPacT NSX (büyük "T"): 2020+ üretilen yeni nesil versiyon — gelişmiş Micrologic trip unit'ler, dijital özellikler, IoT bağlantı desteği. İyi haber: LV432464 her iki sürümle de uyumludur. Pratik kontrol: Mevcut devre kesicinizin etiketine bakın — "ComPact NSX400N", "ComPact NSX630H" gibi yazıyorsa eski sürüm; "ComPacT NSX400" gibi büyük T ile yazıyorsa yeni nesildir. Vigi modülü montaj klipsleri her iki nesilde de aynı olduğundan değişiklik gerekmez. Pano modernizasyonu yapıyorsanız: Yeni nesil ComPacT tercih edin — gelecek garantili, dijital trip unit'ler ile Schneider EcoStruxure platform entegrasyonu mümkün. Mevcut tesisat yedek parça: Eski ComPact ile devam edebilirsiniz; LV432464 yedek olarak kullanılabilir.
NSX100, NSX160 veya NSX250 modellerime bu modülü takabilir miyim?
Hayır — LV432464 sadece NSX400 ve NSX630 frame'ler için tasarlanmıştır. Daha küçük NSX modelleri (NSX100, NSX160, NSX250) için farklı, kendine özgü Vigi modüller mevcuttur. Frame size'a göre Vigi modül listesi (3 fazlı varyantlar): NSX100/160/250 için: LV429205 (Vigi MH 3P 30mA-30A) — 100/160/250A frame'ler için. NSX400/630 için (bu ürün): LV432464 (VigiPacT 3P 30mA-30A) — 400/630A frame için. ★ Önemli not: Mekanik boyutlar farklı olduğundan yanlış model takılırsa monte edilemez — Vigi modülü kullanılacak ana devre kesicinin frame size'ına göre seçilmelidir. 4 fazlı (4P) tesisat için de ayrı modeller mevcuttur (4P Vigi modülleri farklı sipariş kodu ile gelir). Sipariş öncesi ana devre kesicinizin tam modelini (frame + kutup sayısı + koruma kategorisi) belirtin — Ariproses doğru Vigi modülünü önersin.
Periyodik test ne sıklıkta yapılmalı? Test butonu nasıl çalışır?
Kaçak akım koruma cihazları için periyodik test mevzuat ve standart gereği zorunludur. Sıklık: (1) İlk kurulum sonrası: Hemen test edin. (2) Endüstriyel tesislerde: Aylık veya 3 ayda bir test önerilir. (3) Kritik tesisler (hastane, kreş, gıda): Haftalık test bile önerilir. (4) Yıllık zorunlu test: Türkiye'de elektrik tesisat yıllık denetim raporlarında kaçak akım koruma test sonuçları belirtilmelidir. Test butonu nasıl çalışır: Modül üzerindeki "TEST" butonuna basıldığında, modül kendi içerisinde yapay bir kaçak akım sinyali oluşturur. Bu sinyal, normal koşullarda ana devre kesicinin açtırılmasını tetiklemelidir. Test sonucu: (1) Başarılı: Devre kesici açar (TRIP) — koruma çalışıyor. (2) Başarısız: Devre kesici açmaz — modül arızalı, derhal değiştirilmeli. Test kaydı: Tarih, saat, test sonucu (başarılı/başarısız), test eden kişi adı — bir defter veya dijital sistemde kaydedilmelidir. Endüstriyel tesislerde bu kayıtlar denetim sırasında kontrol edilir.
Ürün orijinal Schneider mi? Garanti nasıl işliyor?
Evet, %100 orijinal Schneider Electric SE ürünüdür. Ariproses olarak yalnızca Schneider'ın resmi Türkiye distribütör kanallarından temin edilen, fabrika mühürlü orijinal ürünler satılmaktadır. Pazarda Schneider kopyaları yaygındır — özellikle Çin/Hindistan menşeli ürünler. Ariproses bu tür ürünleri satmaz. Standart Schneider garanti süresi 12-24 ay; satın alma tarihinden itibaren başlar. Ariproses olarak şu hizmetleri sunarız: Vigi modülü seçim danışmanlığı, komple koruma paketi (ana devre kesici + Vigi + Micrologic trip unit), tek-line diagram ve koruma seçicilik (selectivity) hesaplaması, devreye alma desteği, test ve devreye alma raporları, periyodik bakım eğitim. Komple paket indirimleri: Ana devre kesici (NSX400/630) + LV432464 Vigi modülü + uygun Micrologic + yardımcı kontaklar paketi alımlarında özel fiyatlandırma. Detaylı bilgi için +90 532 224 04 33 veya info@ariproses.com.
