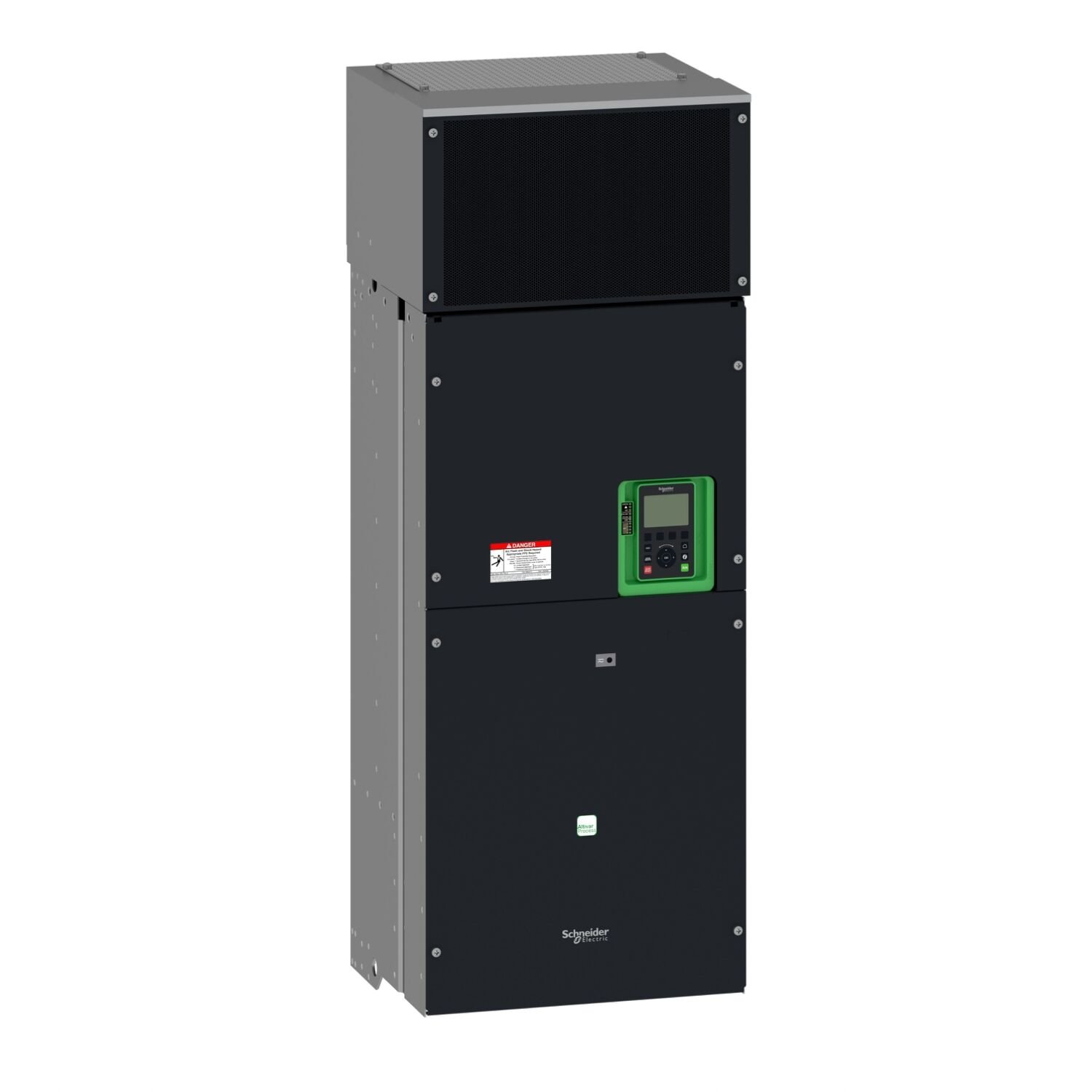

Schneider ATV630C22N4 | Altivar Process ATV630 220kW VFD
Schneider Orijinal ✅ UYGUN FİYAT Process & Utilities — Su / Atıksu / HVAC Stop and Go — %30 Enerji Tasarrufu ATEX Cat. 3 G/D Uyumlu
Schneider Electric ATV630C22N4 Altivar Process ATV600 Serisi Frekans Sürücüsü — Su, Atıksu, HVAC, Oil & Gas, Madencilik ve Gıda Proses Tesisleri için Yüksek Verimli 220 kW Normal Duty / 160 kW Heavy Duty Çift Güç Sınıflı, 427 A / 302 A Nominal Akımlı, 380-480 V AC 3 Faz, Senkron + Asenkron Motor Destekli, "Stop and Go" %30 Enerji Tasarruflu, Predictive Maintenance, 3× Dahili RJ45 Haberleşme Portlu, ATEX Cat. 3 G/D Uyumlu ve EcoStruxure Ekosistem Entegre Premium Endüstriyel Değişken Hız Sürücüsü (VFD)
Schneider Electric Altivar Process ATV600 Series · ATV630 alt serisi · Premium Process & Utilities Frekans Sürücüsü · Dual Rating (Çift Sınıf): 220 kW / 350 HP / 427 A Normal Duty (pompa, fan, %120 overload) + 160 kW / 250 HP / 302 A Heavy Duty (kompresör, mikser, %150 overload) · 3 Faz 380-480 V AC (323-528 V toleranslı, 380/400/480/500 V nominal) · 50/60 Hz · ★ Motor desteği: 3 faz asenkron (IM) + senkron PM (PMSM) — modern motor teknolojisi · ★ "Stop and Go" inovatif özelliği: Bekleme modunda %30 enerji tasarrufu (Schneider'ın patentli teknolojisi) · Predictive maintenance (önleyici bakım) + Asset Management + Energy monitoring · Dahili haberleşme: 3× RJ45 port (1× Ethernet + 2× seri) · Modbus TCP + Ethernet/IP standart · Opsiyonel haberleşme modülleri: PROFINET, PROFIBUS, CANopen, DeviceNet, EtherCAT, BACnet · ATEX Cat. 3 G/D uyumlu · IP00 (VW3A9112 kit ile IP21 / UL Type 1) · Boyutlar 440 × 1195 × 380 mm · 172 kg ağırlık · IEC 61800-5-1, IEC 60529 · Dikey duvar montajı (±10°) · EcoStruxure ekosistem entegre · DTM file desteği
ATV630C22N4 Altivar Process ATV630 220 kW ND / 160 kW HD 427 A / 302 A 380-480 V AC · IM+PMSM Stop and Go · Predictive Maint.
220 kW ND
Pompa/Fan
160 kW HD
Kompresör/Mikser
%30 Tasarruf
Stop and Go
Bu ürün son 24 saatte 12 su arıtma tesisi mühendisi, HVAC sistem entegratörü ve büyük güçlü proses tesisi tasarımcısı tarafından incelendi — Stok ve fiyat için +90 532 224 04 33
Ürün Hakkında
Kısa Açıklama: Schneider Electric ATV630C22N4, Altivar Process ATV600 ailesinin ATV630 alt segmentinde yer alan 220 kW premium frekans sürücüsüdür. Aile: Altivar Process — su, atıksu, HVAC, oil & gas, madencilik, gıda işleme gibi proses tesisatları için özel olarak tasarlanmış premium VFD serisi. ★ Dual Rating (Çift Sınıf): Normal Duty (ND): 220 kW / 350 HP / 427 A — düşük overload (%120) pompa, fan, santrifüj uygulamaları için. Heavy Duty (HD): 160 kW / 250 HP / 302 A — yüksek overload (%150) kompresör, konveyör, mikser uygulamaları için. Çalışma gerilimi: 380-480 V AC nominal (323-528 V toleranslı), 380/400/480/500 V çalışma. Frekans: 50/60 Hz. Motor desteği: 3 faz asenkron (IM - Induction Motor) + 3 faz senkron PM (PMSM - Permanent Magnet Synchronous Motor) — modern motor teknolojisi tam destek. ★ "Stop and Go" Özelliği: Schneider'ın patentli inovatif teknolojisi — sürücü bekleme modundayken %30 enerji tasarrufu sağlar, ek donanım maliyeti olmadan. Built-in intelligence: Energy monitoring (enerji izleme), predictive maintenance (önleyici bakım — bileşen yaşlanma takibi), asset management, process diagnostics. Haberleşme — Dahili: 3× RJ45 (1× Ethernet + 2× seri) · Modbus TCP + Ethernet/IP standart. Opsiyonel haberleşme modülleri: PROFINET, PROFIBUS DP, CANopen, DeviceNet, EtherCAT, BACnet IP. Display: Dahili LED display + opsiyonel VW3A1101 Plain Text Display Terminal veya VW3A1111 Graphic Display Terminal. Aksesuarlar: Fan kit, I/O expansion modülleri, communication modülleri, EMC input filters. ★ ATEX uyumlu (Cat. 3 G/D — patlayıcı atmosfer). IP koruma: IP00 standart (pano içine kurulum); VW3A9112 kit ile IP21 / UL Type 1. Standartlar: IEC 61800-5-1, IEC 60529. Boyutlar: 440 × 1195 × 380 mm (W × H × D). ★ Ağırlık: 172 kg — vinç gerektirir. Montaj: Duvar montaj, dikey (±10° tolerans). EcoStruxure ekosistem tam entegre · DTM file desteği. Üretici: Schneider Electric SE. Orijinal Schneider — Ariproses güvencesiyle.
Endüstriyel motorların hassas hız kontrolü ve enerji verimliliği için frekans sürücüleri (VFD — Variable Frequency Drive) kullanılır. Bu cihazlar AC motoru frekans değiştirerek kontrol eder, böylece motor hızı sabit şebeke frekansından bağımsız değişebilir. Schneider Electric Altivar Process ATV600 serisi, Schneider'in "Process & Utilities" segmentine yönelik premium frekans sürücüsü ailesidir — su arıtma, atıksu, HVAC, oil & gas gibi proses tesisatları için özelleştirilmiştir. ATV630C22N4, bu ailenin 220 kW büyük güçlü modelidir — dual rating (çift güç sınıflı) tasarımı ile aynı cihaz hem pompa/fan (Normal Duty 220 kW) hem de kompresör/mikser (Heavy Duty 160 kW) uygulamalarında kullanılabilir. Anahtar özellikler: "Stop and Go" özelliği ile %30 enerji tasarrufu, predictive maintenance (önleyici bakım — bileşen ömrü tahmin), built-in 3× RJ45 haberleşme (Ethernet + Modbus TCP + Ethernet/IP standart), modern asenkron + senkron PM motor desteği, ATEX Cat. 3 G/D uyumluluğu, EcoStruxure ekosistem entegrasyonu.
Sipariş Kodu Çözümleme — ATV630C22N4
ATVAltivar
630Process Wall-mount
CAkım × 10
22220 kW (ND)
N4380-480 V AC
Schneider Resmi Veri Sayfasından: Sipariş kodu: ATV630C22N4. Açıklama: Variable Speed Drive, Altivar Process ATV600, ATV630, 220kW, 350hp, 380 to 480V, IP00. Standartlar: IEC 61800-5-1, IEC 60529. Frequency switching: 2.5 kHz default. Motor desteği: 3-phase synchronous and asynchronous power motors. Dahili haberleşme: 3 built-in RJ45 ports (1 Ethernet + 2 serial). Standart protokoller: Modbus TCP + Ethernet/IP. Çalışma gerilimi: 380-480 V AC rated, 323-528 V AC operating range. "Stop and Go" özelliği: Up to 30% energy saving on standby — ek maliyet olmadan. Boyutlar: 440 mm wide × 1195 mm high × 380 mm deep. Net Ağırlık: 172 kg. Montaj: Vertical wall mount (±10° tolerans). Aksesuarlar: Fan kit, Graphic display terminal, I/O expansion modules, communication modules, EMC input filters — drive rating'e göre. Total Cost of Ownership (TCO) odaklı tasarım: Energy management, asset management, overall process performance.
Dual Rating — Çift Güç Sınıfı Sistemi
Aynı Sürücü, İki Farklı Uygulama Sınıfı
Normal Duty (ND)
Pompa / Fan Uygulamaları
Güç 220 kW 350 HP @ 400V
Akım 427 A 2.5 kHz switching
Overload %120 60 saniye
Düşük overload uygulamalar: santrifüj pompa, eksenel fan, blower — değişken moment yükleri
Heavy Duty (HD)
Kompresör / Mikser Uygulamaları
Güç 160 kW 250 HP @ 400V
Akım 302 A 2.5 kHz switching
Overload %150 60 saniye
Yüksek overload uygulamalar: vidalı kompresör, mikser, konveyör, kırıcı — sabit moment yükleri
Ana Teknik Spesifikasyonlar
Motor Gücü
220 / 160 kW
ND / HD
350 / 250 HP
Akım
427 / 302 A
ND / HD
2.5 kHz switching
Gerilim
380-480 V
3 Faz AC
323-528 V range
Ağırlık
172 kg
★ Vinç gerekli
440×1195×380 mm
★ "Stop and Go" — Patentli %30 Enerji Tasarrufu Teknolojisi
Schneider'ın Bekleme Modu İnovasyonu
Sürücü kullanılmadığı zamanlarda elektronik bileşenleri akıllıca kapatır — ek donanım maliyeti yok, kuruluştan itibaren aktif özellik
STOP — Bekleme Modu
~%30 AzMotor durduğunda elektronik bileşenler enerjisini düşürür — yatak güç (idle power) önemli ölçüde azaltılır
⟹
GO — Hızlı Yeniden Çalışma
MilisaniyeKomut geldiğinde sürücü saniyenin altında uyanır — motor anında çalışmaya hazır, performans kaybı yok
Modern Motor Desteği — IM (Asenkron) + PMSM (Senkron)
İki Farklı Motor Tipini Destekler
3-Phase Asynchronous Motor (IM)
Induction MotorKlasik kafesli rotor asenkron motorlar — endüstrinin %80'i. Tüm Schneider Altivar serisinin temel motor desteği.
3-Phase Synchronous PM Motor
PMSM (Permanent Magnet)Kalıcı mıknatıslı senkron motorlar — daha yüksek verimlilik (~%5-10 daha az kayıp). Modern enerji tasarruflu sistemler.
Dahili Haberleşme — 3× RJ45 Port Standart
1× Ethernet Port
Modbus TCP + Ethernet/IP
Industrial Ethernet — Schneider Modicon ve Allen-Bradley uyumlu
2× Seri Port
Modbus RTU + DTM file
RS-485 seri haberleşme — eski tesisat + DTM parametre yükleme
Modüler Genişletme
PROFINET / PROFIBUS / CANopen / DeviceNet / EtherCAT / BACnet IP
Opsiyonel haberleşme modülleri — proje gereksinime göre eklenir
Built-in Intelligence — Industry 4.0 Hazır
Dahili Akıllı Sistemler — Schneider EcoStruxure Ekosistem Hazır
Energy Monitoring
Anlık ve kümülatif enerji tüketim ölçümü — günlük/aylık raporlama, ISO 50001 uyumlu
Predictive Maintenance
Önleyici bakım — fan, kapasitör, IGBT bileşen yaşlanma takibi, arıza öncesi uyarı
Asset Management
Varlık yönetimi — çalışma saatleri, devreye alma tarihi, bakım geçmişi, performans trendleri
Altivar Process ATV600 Ailesi — ATV630'un Konumu
✓ Bu Ürün ATV630
Standart
Wall-mount IP00
0.75-315 kW
650 ATV650
IP55
IP55/NEMA 12
Açık alan
660 ATV660
Enclosed
Cabinet drive
110-1500 kW
680 ATV680
Active Front-End
Energy Recovery
Geri kazanım
690 ATV690
Premium Cabinet
Büyük güç cabinet
110-2400 kW
ATEX Cat. 3 G/D Uyumluluk — Patlayıcı Atmosfer Tesisatları için
ATV630C22N4, ATEX Kategori 3 G/D (gaz + toz) uyumluluk sertifikasına sahiptir — patlayıcı atmosferli tesisatlarda (Zone 2 gaz, Zone 22 toz) kullanılabilir. Önemli not: ATEX uyumlu motor + uygun pano + uygun ortam tasarımı gerektirir — sadece sürücünün ATEX uyumlu olması yetmez. Schneider'in tam paket ATEX dokümantasyonu Ariproses tarafından sağlanır. Petrokimya, oil & gas, doğalgaz tesisleri, kömür madenciliği gibi tehlikeli ortamlarda VFD kullanımı için kritik bir özellik.
Fiziksel Boyutlar ve Ağırlık
Genişlik
440 mm
17.32 inYükseklik
1195 mm
47.05 inDerinlik
380 mm
14.96 inNet Ağırlık
172 kg
★ Vinç gerekli172 kg Ağırlık — Kurulum Planlaması Kritik!
172 kg = Manuel Taşınamaz! Vinç veya Kaldırma Ekipmanı Zorunlu
ATV630C22N4'ün net ağırlığı 172 kg'dır — bu, 2-3 kişinin elle taşıyamayacağı bir ağırlıktır. Kurulum gereksinimleri: (1) Lifting lugs (taşıma kulpları): Cihaz üzerinde 4 noktada bulunan kaldırma kulpları vinç çubukları için kullanılır. (2) Pano içine kurulum: Cihaz pano içine yerleştirileceği için, pano kapısı/girişi de büyük olmalı (ve duvar montajı uygun olmalı). (3) Duvar dayanımı: Duvar montajı için duvarın 200 kg'ı (cihaz + montaj + güvenlik faktörü) destekleyebilmesi gerekir — alçıpan duvar uygun değildir, betonarme/çelik destek tercih edilmelidir. (4) Kurulum ekibi: En az 2 vasıflı elektrikçi + 1 forklift/vinç operatörü gereklidir. Ariproses kurulum danışmanlığı sunar.
ATV630 vs ABB ACQ580 — Premium Process VFD Karşılaştırması
Schneider Altivar Process ATV630 vs ABB Industrial Drive ACQ580 (Aynı Segment)
| ÖZELLİK | Schneider ATV630C22N4 (Bu Ürün) | ABB ACQ580 (Rakip) |
| Segment | Process & Utilities | Industrial Drive — Water/Wastewater |
| 220 kW Karşılığı | ATV630C22N4 | ACQ580-01-430A-4 |
| Motor Desteği | IM + PMSM | IM + PMSM + SynRM |
| Dual Rating | ND 220kW / HD 160kW | Normal Use 220kW |
| Enerji Tasarrufu Özelliği | "Stop and Go" %30 | Auto-tuning enerji optimizasyonu |
| Dahili Haberleşme | 3× RJ45 (Modbus TCP + Ethernet/IP) | Modbus RTU dahili |
| ATEX Uyumluluk | Cat. 3 G/D | Opsiyonel sertifika |
| Predictive Maintenance | Dahili | Dahili |
| Ekosistem | EcoStruxure | ABB Ability |
| Tipik Hedef | Su/atıksu, HVAC, oil&gas, mining | Su/atıksu odaklı |
Tipik Uygulama Alanları — 220 kW Process Segment
Şehir Su Arıtma TesisiBüyük pompa istasyonu, dağıtım pompası — Normal Duty 220 kW pompa kontrolü
Atıksu Pompa İstasyonuŞehir atıksu, kanalizasyon pompası — değişken hız kontrolü ile enerji tasarrufu
HVAC Büyük BinaOtel, hastane, AVM havalandırma — büyük fan/blower kontrolü
Vidalı KompresörEndüstriyel hava kompresörü — Heavy Duty 160 kW, %150 overload toleranslı
Madencilik — KonveyörMaden konveyörü, kırıcı — yüksek tork, ATEX Cat. 3 D toz koruma
Oil & Gas TesisatPetrokimya proses pompası, gaz kompresörü — ATEX G+D uyumlu
ATV630C22N4'ün Doğru Kullanımı — Karar Matrisi: (1) Pompa/Fan (Değişken moment yük): Normal Duty 220 kW kullanım — %120 overload yeterli, en ekonomik. (2) Kompresör/Mikser (Sabit moment yük): Heavy Duty 160 kW kullanım — %150 overload gerekli, sürücü daha güçlü çalışır. (3) "Stop and Go" özelliği etkin tutulmalı: Bekleme modunda enerji tasarrufu için fabrika ayarı olarak aktif gelir — dezavtaj yok. (4) PMSM motor seçimi: Yeni proje + en yüksek verimlilik isteniyorsa PMSM (Permanent Magnet Synchronous Motor) tercih edilebilir — ATV630 her ikisini destekler. (5) Haberleşme: Schneider Modicon tesisat → Ethernet/IP veya Modbus TCP dahili yeterli. Siemens karma → PROFINET modülü ekleyin. Eski tesisat → Modbus RTU. (6) ATEX uygulaması: Sadece sürücü ATEX uyumlu olmak yetmez — motor, kablo, pano ve tüm sistem ATEX onaylı olmalı. Ariproses komple ATEX paket önerisi sunar.
Kurulum ve Çevre Gereksinimleri — Önemli Tasarım Notu: (1) 172 kg ağırlık: Vinç veya forklift olmadan kurulum mümkün değildir — sahaya yeterli erişim ve kaldırma ekipmanı olmalı. (2) IP00 muhafaza: Cihaz açık tip — uygun pano içine yerleştirilmesi zorunlu. Standalone (panosuz) kullanılamaz. VW3A9112 kit ile IP21 yapılabilir (UL Type 1). (3) Boyut: 440×1195×380 mm: Çok büyük cihaz, pano boyutlandırması dikkatli yapılmalı. (4) Soğutma: Yüksek güçlü sürücüde ısı kaybı önemli — pano içinde uygun havalandırma, ek fan kit (aksesuar) gerekli olabilir. (5) EMC filtreleri: Şebeke gürültüsüne karşı dahili EMC sınıf C3'tür; şehir merkezi/konutsal alanlarda ek EMC input filter aksesuar gerekebilir (C1 veya C2 sınıfı). (6) Harmonik filtreler: Yüksek güçlü VFD'de harmonik distorsiyon önemli — Active Front-End ATV680 alternatifi veya pasif reaktör eklemesi düşünülmelidir. (7) Devre kesici: 250-400 A kategorisinde Schneider ComPacT NSX400 veya benzeri uyumlu MCCB gereklidir.
✔ Schneider Electric Altivar Process ATV630 · Sipariş ATV630C22N4 · Wall-mount IP00 standart sürüm | ✔ ★ Process & Utilities segment — su/atıksu, HVAC, oil & gas, madencilik, gıda işleme | ✔ Dual Rating: 220 kW / 350 HP / 427 A Normal Duty (%120 overload) + 160 kW / 250 HP / 302 A Heavy Duty (%150 overload) | ✔ 3 Faz çalışma gerilimi: 380-480 V AC nominal · 323-528 V tolerans · 380/400/480/500 V supply · 50/60 Hz | ✔ ★ Motor desteği: 3 faz asenkron (IM) + 3 faz senkron PM (PMSM) — modern motor teknolojileri | ✔ ★ "Stop and Go" patentli özelliği: Bekleme modunda %30 enerji tasarrufu — ek maliyet yok | ✔ Built-in intelligence: Energy monitoring · Asset management · Predictive maintenance | ✔ Dahili haberleşme: 3× RJ45 (1× Ethernet + 2× seri) · Modbus TCP + Ethernet/IP standart | ✔ Modüler haberleşme opsiyonları: PROFINET, PROFIBUS DP, CANopen, DeviceNet, EtherCAT, BACnet IP | ✔ ATEX Cat. 3 G/D uyumlu — patlayıcı atmosfer Zone 2 gaz + Zone 22 toz | ✔ IP koruma: IP00 standart · VW3A9112 kit ile IP21 / UL Type 1 | ✔ Standartlar: IEC 61800-5-1 · IEC 60529 · CE marked · UL · CSA · EAC · C-Tick | ✔ Boyutlar: 440 × 1195 × 380 mm (W × H × D) · Net ağırlık: 172 kg (vinç gerekli!) | ✔ Frequency switching: 2.5 kHz default · Düz montaj zorunlu (vertical wall mount ±10°) | ✔ Display: Dahili LED · Opsiyonel VW3A1101 Plain Text veya VW3A1111 Graphic Display Terminal | ✔ Aksesuarlar: Fan kit · I/O expansion modules · Communication modules · EMC input filters | ✔ EcoStruxure ekosistem entegre · EcoStruxure Plant + Water & Wastewater · DTM file desteği | ✔ Total Cost of Ownership (TCO) optimize tasarım · ISO 50001 uyumlu | ✔ Üretici: Schneider Electric SE
Teknik Özellikler
| Genel Bilgiler | |
| Sipariş Kodu | ATV630C22N4 |
| Ürün Adı | Variable Speed Drive, Altivar Process ATV600, ATV630 |
| Üretici | Schneider Electric SE |
| Aile | Altivar Process ATV600 — Process & Utilities |
| Alt Aile | ATV630 (Standart Wall-mount IP00) |
| Yaşam Döngüsü | Production (aktif üretim) |
| Ekosistem | EcoStruxure (Plant + Water & Wastewater) |
| Güç ve Akım (Dual Rating) | |
| Normal Duty (ND) — Güç | 220 kW / 350 HP |
| Normal Duty (ND) — Akım | 427 A @ 2.5 kHz switching |
| Normal Duty (ND) — Overload | %120 (60 saniye) |
| Heavy Duty (HD) — Güç | 160 kW / 250 HP |
| Heavy Duty (HD) — Akım | 302 A @ 2.5 kHz switching |
| Heavy Duty (HD) — Overload | %150 (60 saniye) |
| Çalışma Gerilimi ve Frekans | |
| Nominal Çalışma Gerilimi | 380 - 480 V AC |
| Toleranslı Aralık | 323 - 528 V AC |
| Nominal Voltage Options | 380 / 400 / 480 / 500 V |
| Şebeke Frekansı | 50 / 60 Hz |
| Faz Sayısı | 3 faz |
| Motor Desteği | |
| Asenkron Motor (IM) | 3 faz Induction Motor — desteklenir |
| Senkron PM Motor (PMSM) | 3 faz Permanent Magnet Synchronous — desteklenir |
| Frequency Switching (PWM) | 2.5 kHz default |
| ★ Özel Özellikler | |
| "Stop and Go" Enerji Tasarrufu | %30'a kadar bekleme modu tasarrufu |
| Built-in Intelligence | Energy monitoring + Asset management + Predictive maintenance |
| Process Diagnostics | Var (dahili) |
| DTM File Desteği | Var (FDT/DTM standard) |
| Dahili Haberleşme | |
| RJ45 Port Sayısı | 3× (1× Ethernet + 2× seri) |
| Modbus TCP | Standart dahili |
| Ethernet/IP | Standart dahili |
| Modbus RTU (Seri) | Standart dahili |
| Opsiyonel Haberleşme Modülleri | |
| PROFINET | Opsiyonel modül |
| PROFIBUS DP | Opsiyonel modül |
| CANopen | Opsiyonel modül |
| DeviceNet | Opsiyonel modül |
| EtherCAT | Opsiyonel modül |
| BACnet IP | Opsiyonel modül |
| Display ve İnsan Arayüzü | |
| Dahili Display | LED Display |
| Opsiyonel Plain Text Terminal | VW3A1101 |
| Opsiyonel Graphic Display Terminal | VW3A1111 |
| ATEX ve Sertifikalar | |
| ATEX | Cat. 3 G/D uyumlu (Zone 2 gaz + Zone 22 toz) |
| CE | CE marked |
| UL Sertifikası | UL Listed |
| CSA Sertifikası | CSA C22.2 No. 274 |
| EAC | Avrasya Birliği |
| C-Tick | Avustralya |
| RoHS Uyumluluğu | Evet |
| REACH Compliance | Evet |
| Mekanik ve Çevre | |
| IP Koruma (Standart) | IP00 (açık tip — pano içine kurulum) |
| IP Koruma (VW3A9112 kit ile) | IP21 / UL Type 1 |
| Genişlik | 440 mm |
| Yükseklik | 1195 mm |
| Derinlik | 380 mm |
| Net Ağırlık | 172 kg (vinç gerekli) |
| Montaj | Vertical wall mount (dikey duvar montaj, ±10° tolerans) |
| Aksesuarlar (Opsiyonel) | |
| Fan Kit | Opsiyonel (yüksek sıcaklık uygulamaları için) |
| I/O Expansion Modules | Opsiyonel (analog/dijital I/O) |
| Communication Modules | Opsiyonel (PROFINET, PROFIBUS, vb.) |
| EMC Input Filters | Opsiyonel (C1, C2 sınıfı için) |
| IP21 Conversion Kit | VW3A9112 |
Sık Sorulan Sorular
Normal Duty (220 kW) ve Heavy Duty (160 kW) arasında nasıl seçim yapmalıyım?
Bu seçim motor yük tipine göre yapılır — sürücü aynı, ancak parametreleştirme farklı. Normal Duty (ND) — 220 kW / 427 A — seçilen durumlar: Değişken moment (variable torque) yükleri — pompa (santrifüj), fan (eksenel/radyal), blower, kompresör (santrifüj). Bu uygulamalarda yük hıza karelik artar — düşük hızlarda düşük yük, yüksek hızlarda yüksek yük. Overload (%120, 60 sn) yeterlidir çünkü tetikleyici yüksek yük olayları nadirdir. Heavy Duty (HD) — 160 kW / 302 A — seçilen durumlar: Sabit moment (constant torque) yükleri — vidalı kompresör, mikser, konveyör, kırıcı, hareket eden ekipman, asansör. Bu uygulamalarda hızdan bağımsız sabit yük var — başlangıç ve düşük hızlarda yüksek tork gerekir. Overload (%150, 60 sn) ihtiyacı vardır. Yanlış seçim sonuçları: Pompa için HD seçilirse aşırı kapasite (israf maliyeti); kompresör için ND seçilirse sürücü trip yapar (motor çalışmaz). Sweet spot: Bu cihazın ND modu 220 kW pompa/fan için, HD modu 160 kW kompresör için tercih edilir. Pratikte aynı sürücü her iki uygulamada da kullanılabilir — sadece parametrelerle ayarlanır.
"Stop and Go" özelliği gerçekten %30 enerji tasarrufu sağlıyor mu? Nasıl çalışır?
Evet, Schneider'in patentli teknolojisidir ve gerçek tasarruf sağlar — doğrulanmış mühendislik sonuçları vardır. Nasıl çalışır: Klasik bir VFD, motor durduğunda bile elektronik bileşenlerini (kontrol kartı, soğutma fanı, kapasitör şarjı vb.) tam güçle besler — sürekli güç tüketimi vardır (idle power ~50-100 W). "Stop and Go" özelliği, motor durduğunda bu bileşenleri akıllıca kapatır veya çok düşük güçte tutar. %30 tasarruf nereden geliyor: Bir VFD'nin yıllık enerji tüketiminin tahmini %5-10'u bekleme modundan (motor durup başladığı süreler) gelir. Standby tüketimi 100W'tan 30W'a düşerse, yıllık enerji tasarrufu %30 (bekleme modunda) anlamına gelir. Ne zaman önemli: (1) HVAC sistemleri: Geceleri/hafta sonu kapalı binalar — uzun standby süreleri. (2) Sezonsal pompa sistemleri: Tarım sulaması, yağmurlu mevsim pompası — yılın büyük bölümü standby. (3) Yedek pompa/fan: Çoğunlukla durur, ana sistem arıza olunca devreye girer. Ne zaman önemsiz: 7/24 sürekli çalışan pompa, ana üretim hattı motoru — bekleme süresi yok. Ek maliyet: Yok — fabrika ayarı olarak aktif, ayrı donanım gerektirmez. Tam otomatik.
ATV630 ile ATV650 / ATV660 / ATV680 / ATV690 arasında ne fark var?
Bunlar Altivar Process ATV600 ailesinin alt segmentleridir — aynı temel teknolojiyi paylaşır ama farklı muhafaza/güç kategorilerini hedefler. ATV630 (Bu Ürün): Standart wall-mount, IP00 (pano içine kurulum), 0.75-315 kW. En yaygın segment. Pano üreticileri ile birlikte kullanılır. ATV650: IP55 / NEMA 12 muhafaza ile gelir — açık alan veya tozlu/nemli ortamlarda doğrudan duvara monte edilebilir. 0.75-160 kW. Ek pano gerektirmez. ATV660: Enclosed cabinet drive — Schneider'ın hazır pano içinde geldiği versiyon. 110-1500 kW. Su arıtma tesislerinde, oil & gas tesisat odalarında doğrudan kurulur. ATV680: Active Front-End (AFE) drive — Energy Recovery / Regeneration özelliği var. Motor frenleme enerjisini şebekeye geri verir. Asansör, vinç, mikser gibi sık duran/başlayan uygulamalar için. ATV690: Premium cabinet drive — En büyük güç (110-2400 kW), kapsamlı pano, multi-drive konfigürasyon. Mega tesisat (büyük su arıtma, mega madencilik) için. Karar kuralı: 220 kW + standart pano → ATV630 (bu ürün). Açık alan + IP55 → ATV650. Hazır pano → ATV660. Enerji geri kazanım → ATV680. Mega tesisat → ATV690.
PMSM (Permanent Magnet Synchronous Motor) desteği gerçekten önemli mi?
Evet, modern endüstride giderek daha önemli oluyor. PMSM motor nedir: Rotor üzerinde kalıcı mıknatıslar bulunan senkron motor — klasik asenkron motorlardan farklı olarak rotor mıknatısları sayesinde manyetik alan oluşturur, rotor sargılarına akım vermek gerekmez. PMSM avantajları: (1) Daha yüksek verimlilik: Asenkron motora göre %5-10 daha az enerji kaybı — özellikle düşük hızlarda. (2) Daha küçük boyut: Aynı güçte motor %20-30 daha küçük, daha hafif. (3) Daha hassas hız kontrolü: Senkron motor olduğu için %100 senkron, kayma yok. (4) Daha düşük ısınma: Rotor kayıpsız — uzun ömür. Dezavantajlar: Daha pahalı (kalıcı mıknatıs maliyeti), kontrol elektronik karmaşık (özel VFD gerekir — ATV630 gibi). Hangi VFD'ler destekler: Modern premium VFD'ler (Schneider ATV630/650, ABB ACS580/ACQ580, Siemens SINAMICS S210) PMSM desteği vardır. Klasik VFD'ler (eski Altivar 312, ABB ACS150, Siemens MicroMaster) sadece asenkron motor destekler. Sonuç: Eski asenkron motor + ATV630 = klasik çalışma. Yeni PMSM motor + ATV630 = en yüksek verimlilik. Hangi motoru kullandığınıza göre VFD'yi yapılandırırsınız.
172 kg ağırlık ile kurulum nasıl yapılır?
172 kg = manuel taşınamaz, profesyonel kurulum gerekir. Kurulum ekipmanı: (1) Forklift veya vinç: Cihazı sahada konumuna getirmek için. (2) Lifting lugs: Cihaz üzerindeki 4 noktada bulunan kaldırma kulpları — vinç çubukları/halatları için. (3) Pano içi taşıma: Eğer cihaz pano dışında geldiyse, pano kapı genişliği ölçüsüne dikkat — minimum 500 mm geçiş genişliği gerekli. (4) Duvar dayanımı: Wall mount için duvarın 200+ kg dayanımı olmalı — betonarme veya çelik destekli. Alçıpan, ahşap duvar kabul edilemez. M16 vidalar + dübeller yaygın kullanılır. (5) Kurulum prosedürü: Cihaz vinçle kaldırılır → wall mount braketleri üzerine yerleştirilir → vidalarla sabitlenir → güvenli pozisyon doğrulandıktan sonra vinç çekilir. İş güvenliği: İki nitelikli elektrikçi + forklift operatörü çalışmalı, baret + emniyet ayakkabısı + iş güvenliği eldivenleri zorunlu. Hazırlık zamanı: Saha hazırlığı + kurulum tipik olarak 4-8 saat sürer. Ariproses hizmetleri: Saha keşfi, kurulum planlaması, profesyonel kurulum ekibi yönlendirme, devreye alma desteği sunabiliriz.
ATV630 ile ABB ACQ580 arasında nasıl seçim yapmalıyım?
İki marka aynı premium process VFD segmentinde rakiptir — karar tesisinizin marka ekosistemine bağlıdır. Schneider ATV630 tercih edilen durumlar: Tesisinizde Schneider Modicon PLC + Schneider HMI + Schneider devre kesici (ComPacT NSX) kullanılıyor — EcoStruxure ekosistem doğal entegrasyon. "Stop and Go" enerji tasarrufu önemli — bekleme modunun ağırlıklı olduğu uygulamalar (HVAC, yedek pompa). Dual rating (ND/HD) esnekliği — aynı sürücü iki farklı uygulama segmentinde kullanılabilir. ATEX Cat. 3 G/D standart sertifika — patlayıcı atmosfer tesisat. ABB ACQ580 tercih edilen durumlar: Tesisinizde ABB altyapısı (ABB PLC, ABB motor, ABB switchgear) baskın — ABB Ability ekosistem entegrasyon. SynRM motor desteği önemli — ABB'nin senkron relüktans motoru özel pazarı. Su/atıksu odaklı uzmanlık — ACQ580'in odak alanı bu, ATV630'dan daha derin uygulamaya özel özellikler (boru patlama koruması, multi-pump kontrol). Daha uzun saha geçmişi — ABB su sektöründe lider, hizmet ağı kurulu. Toplam Maliyet: Genelde benzer seviyede (±%10). Sahaya özel pazarlık değişkenleri belirleyici. Karar: Marka ekosistem tutarlılığı en önemli faktör. Karma marka tesisat için her ikisi de uyumludur. Ariproses her iki markada da uzmanlık sunar.
Predictive maintenance nasıl çalışır? Ne kadar tasarruf sağlar?
Predictive maintenance (önleyici bakım), ATV630'un dahili intelligent özelliklerinden biridir. Nasıl çalışır: Sürücü, kendi içindeki kritik bileşenlerin (fan, kapasitör, IGBT power module, soğutucu blok) ömrünü ve performansını sürekli izler — sıcaklık, çalışma saatleri, switching döngüleri, akım yoğunluğu, vibrasyon (eğer sensör eklenirse) verilerini analiz eder. Algılar: (1) Fan ömrü: Tipik 30.000-50.000 saat. Performans düşüşü saptanırsa sinyal verir. (2) Elektrolit kapasitör yaşlanması: Kapasitans değeri düştüğünde sinyal — tipik 8-12 yıl. (3) IGBT modül stres: Switching sayısı + sıcaklık döngüleri takibi — ortalama 100.000 saat. (4) Soğutucu kirlenmesi: Sıcaklık trendi yükselirse uyarı. Ne sağlar: (1) Plansız duruş önleme: Bileşen arıza olmadan önce değiştirilir — üretim duruşu yok. (2) Yedek parça optimizasyonu: Hangi parçaya ne zaman ihtiyaç olduğu önceden bilinir. (3) Bakım takvimi optimizasyonu: Sabit zaman bakımı yerine duruma göre bakım — %20-30 bakım maliyeti tasarrufu. (4) Ömür uzatma: Erken müdahale ile sürücü ömrü +%30-50 uzar. Pratik kullanım: EcoStruxure ile entegre — bulutta merkezi takip, smartphone uyarıları, otomatik servis tickets. ATV630'un dahili özelliğidir — ek lisans gerektirmez, ancak EcoStruxure platform entegrasyonu için yapılandırma gerekir.
Ürün orijinal Schneider mi? Garanti nasıl işliyor?
Evet, %100 orijinal Schneider Electric SE ürünüdür. Ariproses olarak yalnızca Schneider'ın resmi Türkiye distribütör kanallarından temin edilen, fabrika mühürlü orijinal ürünler satılmaktadır. Pazarda büyük güçlü VFD'ler için kritik risk: Çin/Hong Kong/eBay üzerinden satılan "yeni" diye tanıtılan ürünlerin önemli bir kısmı refurbished, surplus stock veya counterfeit (taklit) olabilir — Schneider orijinal garantisi geçerli değildir, ECCN ihracat onayı eksik olabilir. Ariproses güvencesi: Türkiye'deki resmi Schneider distribütör ağı + Avrupa Schneider depo zinciri. Standart Schneider garanti süresi: 12-24 ay (ürün ve bölgeye göre); satın alma tarihinden itibaren başlar. Ariproses olarak şu hizmetleri sunarız: VFD boyutlandırma (motor karakteristiği + uygulama tipi + harmonik analizi), aksesuar paketi önerisi (EMC filter + fan kit + IP21 kit), saha kurulum danışmanlığı (172 kg cihaz için), EcoStruxure ekosistem entegrasyon desteği, parametre yükleme + devreye alma, predictive maintenance kurulum, EcoStruxure Machine Expert (DTM) yazılım entegrasyonu, Schneider Modicon PLC + ATV630 + ATS480 komple paket. Komple paket alımlar için özel indirimler: ATV630C22N4 + Schneider ComPacT NSX devre kesici + Modicon PLC + HMIST6 HMI birlikte alımda toplu fiyat avantajı. Detaylı bilgi için +90 532 224 04 33 veya info@ariproses.com.
