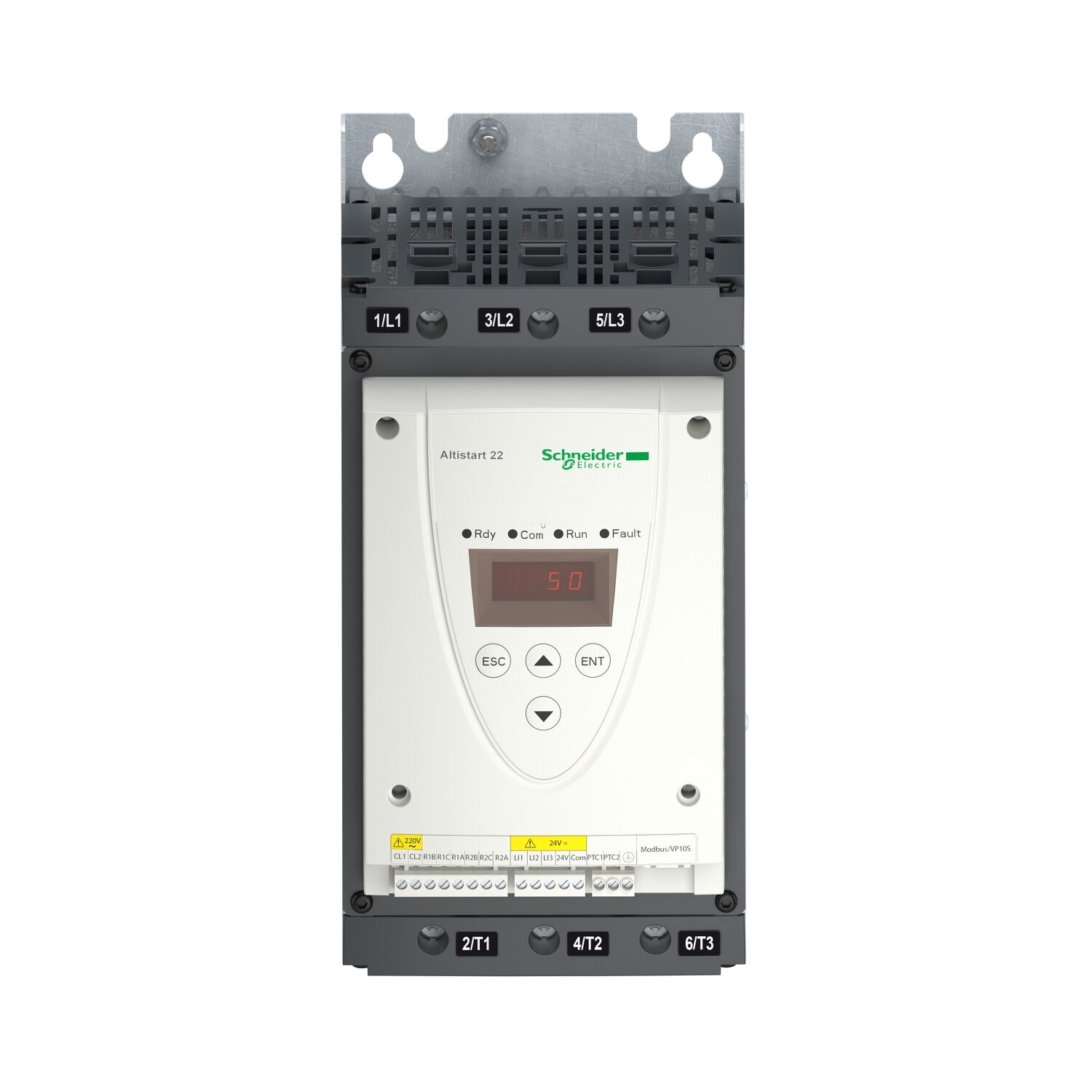

Schneider ATS22D62Q | Altistart 22 Soft Starter 30kW/62A
Schneider Electric Orijinal ✅ UYGUN FİYAT 30 kW / 62 A Dahili Bypass Pompa & Fan
Schneider Electric ATS22D62Q Altistart 22 Serisi Dahili Bypass'lı Üç Fazlı Asenkron Motor Yumuşak Yolverici (Soft Starter) — 30 kW @ 400-440 V / 15 kW @ 230 V Nominal Motor Gücü (In-Line), Motor Üçgen (Delta) Bağlantısında 55 kW'a Kadar, 62 A Soft Starter Nominal Akımı, 230-440 V AC Güç Besleme, 230 V Kontrol Gerilimi, Tork Kontrollü Yumuşak Yol Verme ve Durdurma, Dahili Display Terminal, SoMove Yazılım Uyumlu, Entegre Motor Termal Koruma, In-Line veya Inside-Delta Bağlantı, Slim Form Faktör, IP20 Koruma, Modbus Haberleşme, Santrifüj/Pistonlu Pompa, Fan, Vidalı Kompresör ve Malzeme Taşıma Uygulamaları için Premium Schneider Soft Starter
Schneider Electric · Altistart 22 (ATS22) Serisi Soft Starter · Orta Segment Yumuşak Yolverici · Model: ATS22D62Q · ★ Dahili Bypass'lı (gürültü ve ısı kaybı azaltır) · Nominal Güç: 15 kW @ 230 V · 30 kW @ 400-440 V (in-line) · delta bağlantıda 55 kW'a kadar · Soft Starter Nominal Akımı: 62 A · Güç Besleme: 230-440 V AC (196-484 V) · 50/60 Hz · Kontrol Gerilimi: 230 V · Uygulama: Santrifüj/pistonlu pompalar, fanlar, vidalı kompresörler, malzeme taşıma · ★ Tork Kontrollü Yol Verme: Mekanik gerilimleri önler, motor ömrünü uzatır · ★ İki Bağlantı: In-line (klasik) veya Inside-delta (üçgen içi — daha büyük motor) · ★ Dahili Display Terminal: Programlama, ayar ve izleme parametreleri · ★ SoMove yazılım uyumlu: Parametre transferi, hızlı yedek kurulumu · Slim form faktör · her tür makineye montaj kolaylığı · Koruma: IP20 (açık cihaz — pano içi montaj) · G/Ç: 3 dijital giriş · 2 röle çıkış · Modbus haberleşme · entegre termal motor koruma · Class 10 · vidalı bağlantı · kirlilik derecesi 2 · Orijinal Schneider Electric — Ariproses güvencesiyle
ATS22D62Q Altistart 22 (ATS22) 30 kW / 62 A Delta'da 55 kW 230-440 V · Dahili Bypass SoMove · Modbus · IP20
30 kW
@ 400-440V
62 A
Nominal Akım
55 kW
Delta'da
Bu Altistart 22 soft starter son 24 saatte 20 pompa istasyonu, kompresör tesisi ve OEM makine üreticisi tarafından incelendi — Stok ve fiyat için +90 532 224 04 33
Ürün Hakkında
Kısa Açıklama: Schneider Electric ATS22D62Q, Schneider'in Altistart 22 (ATS22) serisi dahili bypass'lı yumuşak yolverici modelidir — üç fazlı asenkron motorların yumuşak yol verme ve durdurma kontrolü için. Nominal güç: 15 kW @ 230 V · 30 kW @ 400-440 V (in-line bağlantı). Motor üçgen (delta) bağlantısında 55 kW'a kadar. Soft starter nominal akımı: 62 A. Güç besleme: 230-440 V AC (196-484 V aralık), 50/60 Hz. Kontrol gerilimi: 230 V. ★ Dahili bypass: Yol verme tamamlandıktan sonra tristörler devre dışı kalır, dahili bypass kontağı devreye girer → soft starter ısı kaybı ve gürültü minimuma iner, enerji tasarrufu sağlanır, harici bypass kontaktörü gerekmez. ★ Tork kontrollü yol verme: Gerilim rampa kontrolü ile motoru yumuşak başlatır — yüksek kalkış akımı ve mekanik gerilim (kayış, dişli, su darbesi) önlenir. ★ İki bağlantı seçeneği: In-line (klasik seri) veya Inside-delta (üçgen içi — soft starter motor sargıları ile seri bağlanır, daha büyük motor sürülebilir, 55 kW'a kadar). ★ Dahili display terminal: Programlama, ayar ve izleme parametrelerini cihaz üzerinden değiştirme imkanı. ★ SoMove yazılım uyumlu: Parametre yapılandırması ve ayarları kolayca aktarılır — yedek cihaz hızla devreye alınır. Slim form faktör: İnce yapı, her tür makineye montaj kolaylığı. Koruma: IP20 (açık cihaz — uygun bir pano içine monte edilmelidir). G/Ç: 3 dijital giriş, 2 röle çıkış, Modbus haberleşme protokolü. Entegre termal motor koruma + makine izleme fonksiyonu. Class 10 termal sınıf, vidalı bağlantı, kirlilik derecesi 2 (derece 3 için Type 12 / IP54 kabin). Uygulama: Santrifüj ve pistonlu pompalar, fanlar, vidalı kompresörler, malzeme taşıma ekipmanları. Orijinal Schneider Electric — Ariproses güvencesiyle.
Orta-büyük güçlü asenkron motorların (30 kW) yol verilmesinde, doğrudan şebeke bağlantısı (DOL) yüksek kalkış akımı (nominal akımın 6-8 katı) ve ani mekanik gerilim yaratır. Schneider Altistart 22 (ATS22) serisi, bu sorunları çözen dahili bypass'lı orta segment soft starter ailesidir — özellikle pompa ve fan uygulamaları için optimize edilmiştir. ATS22D62Q, bu serinin 30 kW / 62 A modelidir — ATS22D47Q'nun (22kW/47A) bir üst gücü. Santrifüj/pistonlu pompa, fan, vidalı kompresör gibi orta-büyük güçlü uygulamalar için doğru çözümdür. Dahili bypass, dahili display, SoMove yazılım uyumluluğu ve entegre motor koruma ile hem performans hem kullanım kolaylığı sunar.
Sipariş Kodu Çözümleme — ATS22D62Q
Model Kodunun Anlamı
ATS
Altistart (Soft Starter)
22
Seri 22 (orta segment)
D62
62 A nominal akım
Q
230-440 V besleme
"D" = ondalık akım gösterimi (D62 = 62 A) · "Q" varyantı 230-440 V güç + 230 V kontrol gerilimi anlamına gelir
Ana Teknik Spesifikasyonlar
Nominal Güç
30 kW
@ 400-440V
15 kW @ 230V
Nominal Akım
62 A
soft starter
nominal
Delta Gücü
55 kW
@ 400-440V
üçgen içi
Güç Besleme
230-440V
AC · 50/60 Hz
kontrol 230V
★ Dahili Bypass — Gürültü ve Isı Azaltma
Dahili Bypass Kontağı — Yol Verme Sonrası Tristörler Devre Dışı
ATS22 serisinin önemli avantajı dahili bypass kontağıdır. Bypass fonksiyonu (bypass kontaktörüne dayalı), başlatıcıya entegre edilerek kullanımı kolaylaştırılmıştır. Yol verme tamamlandığında dahili bypass röleleri devreye girer, akım doğrudan kontaklardan geçer (tristörler atlanır) → ısı kaybı ve gürültü azalır, enerji tasarrufu sağlanır, harici bypass kontaktörü gerekmez (maliyet + yer tasarrufu). Bu özellik özellikle sürekli çalışan pompa/fan/kompresör uygulamalarında kritiktir — operatör çalışma ortamındaki işitsel rahatsızlığı azaltır.
★ SoMove Yazılım Uyumluluğu
SoMove Setup Yazılımı — Kolay Parametre Yönetimi ve Hızlı Yedek Kurulumu
ATS22D62Q, Schneider'in SoMove kurulum yazılımı ile uyumludur. Avantajları: Parametre yapılandırması ve ayarlar bilgisayar üzerinden kolayca yapılır, kaydedilir ve başka bir cihaza aktarılır. Pratik fayda: Bir soft starter arızalandığında, yedek cihaza eski ayarlar SoMove ile saniyeler içinde yüklenir → yedek hızla kurulur, duruş süresi minimuma iner. Ayrıca birden fazla aynı makine için tek bir parametre seti tüm cihazlara kopyalanabilir (seri üretim avantajı). Dahili display terminal ile birlikte, hem yerel hem bilgisayar tabanlı parametre yönetimi sağlar.
Gerilime ve Bağlantıya Göre Güç Tablosu
ATS22D62Q — Besleme Gerilimi ve Bağlantı Tipine Göre Motor Gücü
| BAĞLANTI / GERİLİM | NOMİNAL MOTOR GÜCÜ | SOFT STARTER AKIMI |
| 230 V (in-line) | 15 kW | 62 A |
| 400 V (in-line) | 30 kW | 62 A |
| 440 V (in-line) | 30 kW | 62 A |
| 230 V (motor delta) | 22 kW | 62 A (sargı) |
| 400-440 V (motor delta) | 55 kW | 62 A (sargı) |
İki Bağlantı Seçeneği — In-Line vs Inside-Delta
ATS22 Esnek Bağlantı — Aynı Cihazla Farklı Güç Aralıkları
In-Line (Klasik Seri Bağlantı)
30 kW @ 400VSoft starter motor besleme hattına seri bağlanır — tüm hat akımı soft starter'dan geçer. Standart, basit kablolama. 62 A ile 30 kW motor sürer.
Inside-Delta (Üçgen İçi Bağlantı)
55 kW'a kadarSoft starter motor sargıları içinde, her sargıyla seri bağlanır. Sargı akımı hat akımının 1/√3 katı → aynı soft starter daha büyük motor sürebilir (62 A ile 55 kW). Daha ekonomik büyük motor çözümü.
Temel Fonksiyonlar
ATS22D62Q Kontrol ve Koruma Fonksiyonları
Tork Kontrollü Yol Verme
Gerilim rampası ile yumuşak kalkış — kalkış akımı ve mekanik gerilim minimum
Yumuşak Durdurma
Kademeli gerilim düşürme — pompa su darbesi (water hammer) önler
Entegre Termal Koruma
Dahili motor termal model — motor aşırı ısınma koruması
Dahili Bypass
Yol verme sonrası tristör atlanır — ısı + gürültü azalır
Dahili Display
Programlama + ayar + izleme — cihaz üzerinden parametre
Makine İzleme
Machine monitoring + Modbus haberleşme entegrasyonu
Soft Starter vs Diğer Yol Verme Yöntemleri
ATS22 Soft Starter vs DOL vs Yıldız-Üçgen vs VFD
| ÖZELLİK | ATS22 Soft Starter (Bu Ürün) | DOL (Direkt) | Yıldız-Üçgen | VFD (Sürücü) |
| Kalkış Akımı | Düşük (ayarlanabilir 3-4×) | Çok yüksek (6-8×) | Orta (2-3×) | En düşük (1-1,5×) |
| Mekanik Gerilim | Düşük (yumuşak) | Çok yüksek (ani) | Orta (geçiş darbesi) | En düşük |
| Hız Kontrolü | Yok (sadece yol verme) | Yok | Yok | ★ Tam hız kontrolü |
| Yumuşak Durdurma | ★ Var | Yok | Yok | Var |
| Maliyet | Orta | En düşük | Düşük | En yüksek |
| İdeal Kullanım | Pompa, fan (sabit hız + yumuşak start) | Küçük motor | Eski/basit tesisat | Değişken hız gereken |
Premium Özellikler — 6'lı Özet
Dahili Bypass
Isı + Gürültü ↓Yol verme sonrası tristör atlanır — enerji + gürültü tasarrufu
Çift Bağlantı
55 kW DeltaInside-delta ile 55 kW'a kadar — esnek güç aralığı
SoMove Uyumlu
Hızlı YedekParametre transferi — yedek cihaz hızla kurulur
Dahili Display
Yerel KontrolProgramlama + izleme — cihaz üzerinden parametre
Slim Form
Kompaktİnce yapı — her tür makineye montaj kolaylığı
Termal Koruma
EntegreDahili motor termal model + makine izleme
Tipik Uygulama Alanları
Santrifüj/Pistonlu Pompa30 kW su/atıksu pompaları — yumuşak start + su darbesi önleme
Fan & BlowerHVAC fanları, endüstriyel blower — kademeli yol verme
Vidalı KompresörVidalı/pistonlu kompresör — yüksek kalkış torku kontrolü
Malzeme TaşımaKonveyör, taşıma sistemleri — yumuşak başlatma
Karıştırıcı / MikserEndüstriyel karıştırıcılar — yüksek atalet yumuşak kalkış
Genel EndüstriDeğirmen, kırıcı — orta-büyük güçlü motor yol verme
Teknik Notlar (Web Doğrulanmış — se.com + Clayton + Amazon + datasheet): Güç değerleri: In-line → 15 kW @ 230V, 30 kW @ 400-440V. Motor delta → 22 kW @ 230V, 55 kW @ 400-440V. Gerilim aralığı: 196-484 Vac (nominal 230/240/400/480V), 50/60 Hz. Inside-delta hesabı (datasheet örneği): 400V - 110 kW motor (hat akımı 195A) için her sargıdaki akım 195/1,5 ≈ 130 A → soft starter bu akıma göre seçilir. Termal sınıf: Class 10. Kirlilik derecesi: NEMA ICS1-1 / IEC 60664-1'e göre derece 2. Derece 3 ortamlar için Type 12 veya IP54 kabin içi montaj gerekir. Yazılım: SoMove setup yazılımı ile parametre yönetimi. Haberleşme: Modbus protokolü dahili. ★ Ürün yaşam döngüsü: Schneider bu modeli 30 Haziran 2027'de ticari olarak sonlandırmayı (discontinue), 29 Haziran 2035'te servis sonu planlamaktadır — halefi yeni nesil ATS480/ATS430 serileridir. Ancak şu an aktif satışta ve yedek parça desteği uzun yıllar devam edecektir. ★ ATS22 açık cihazdır (IP20) ve uygun bir muhafaza içine monte edilmelidir.
ATS22D62Q Seçim ve Kullanım İpuçları: (1) Doğru boyutlandırma: Motor nominal akımı 62 A'i geçmemeli. 30 kW @ 400V motorlar tipik 55-58 A çeker → ATS22D62Q uyumlu. 22 kW motor (~42 A) → ATS22D47Q daha uygun (alt model). (2) In-line mi delta mı? Standart kullanımda in-line (30 kW). Daha büyük motor (55 kW'a kadar) ekonomik sürmek için inside-delta (6 uçlu motor gerekir). (3) SoMove kullanın: İlk kurulumda parametreleri SoMove ile kaydedin → yedek cihaz veya aynı makineler için hızlı kopyalama. (4) Pano içi montaj zorunlu: IP20 açık cihaz — en az IP4X pano içine monte edin. (5) Havalandırma: Cihaz altından üstüne hava sirkülasyonu için boşluk bırakın; birden fazla soft starter varsa sıra halinde dizin. (6) Su darbesi önleme: Pompa uygulamalarında yumuşak durdurma rampasını ayarlayın. (7) Sık kalkış sınırı: Soft starter saatlik sınırlı kalkış için tasarlanmıştır — çok sık kalkış gereken uygulamalarda VFD düşünün. (8) Hız kontrolü gerekiyorsa: ATS22 sadece yol verir — değişken hız için Altivar VFD (ATV320, ATV630) seçin. (9) Yeni proje öneri: Yeni projelerde, uzun ömür ve gelişmiş özellikler için yeni nesil ATS480 serisi de değerlendirilebilir (ATS480C11Y ~55kW).
Önemli Güvenlik ve Kullanım Uyarıları: (1) ★ Açık cihaz (IP20): ATS22 soft starter'lar açık cihazlardır — elektrik çarpması, patlama veya ark flash riski nedeniyle MUTLAKA uygun bir muhafaza/pano içine monte edilmelidir. (2) Topraklama: Cihaz ve motor mutlaka topraklanmalı (TS HD 60364, EN 60204-1). (3) Kalifiye personel: Kurulum, devreye alma ve bakım sadece yetkili elektrik teknisyeni tarafından yapılmalı. (4) Gerilim kesme: Cihaza müdahale öncesi tüm güç kaynakları kesilmeli + kondansatör boşalma süresi beklenmelidir. (5) Motor uyumu: Sadece üç fazlı asenkron (kafesli rotor) motorlar için. (6) Sık başlat-durdur: Aşırı sık kalkış soft starter tristörlerini/bypass kontaklarını yorar — saatlik kalkış limitini aşmayın. (7) Kompanzasyon kondansatörü: Soft starter çıkışına (motor tarafına) güç faktörü düzeltme kondansatörü BAĞLANMAMALIDIR — tristörler zarar görür. Kondansatör soft starter girişine (şebeke tarafına) bağlanmalı. (8) Havalandırma: Yetersiz soğutma termal arıza yaratır — pano içi havalandırma/fan ile ortam sıcaklığını sınırlayın. (9) Kirlilik derecesi 3: Tozlu/nemli/iletken kirlilik ortamlarında Type 12 veya IP54 kabin içi montaj gerekir.
✔ Schneider Electric ATS22D62Q — Altistart 22 Serisi Dahili Bypass'lı Soft Starter (Yumuşak Yolverici) | ✔ Seri: Altistart 22 (ATS22) — orta segment, pompa & fan optimize · ATS22D47Q'nun bir üst gücü | ✔ Nominal Güç: 15 kW @ 230 V · 30 kW @ 400-440 V (in-line) · delta'da 55 kW @ 400-440V | ✔ Soft Starter Nominal Akımı: 62 A | ✔ Güç Besleme: 230-440 V AC (196-484 V) · 50/60 Hz · Kontrol Gerilimi: 230 V | ✔ ★ Dahili Bypass: Yol verme sonrası tristörler atlanır — ısı kaybı + gürültü + enerji tüketimi minimum, harici bypass gerekmez | ✔ ★ Tork Kontrollü Yol Verme + Yumuşak Durdurma: Kalkış akımı ve mekanik gerilim azaltma, pompa su darbesi önleme | ✔ ★ İki Bağlantı: In-line (klasik, 30 kW) veya Inside-delta (üçgen içi, 55 kW'a kadar) | ✔ ★ Dahili Display Terminal: Programlama, ayar ve izleme parametreleri cihaz üzerinden | ✔ ★ SoMove yazılım uyumlu: Parametre transferi — yedek cihaz hızla kurulur | ✔ Slim form faktör — ince yapı, her tür makineye montaj kolaylığı | ✔ Koruma: IP20 (açık cihaz — pano içi montaj zorunlu) | ✔ G/Ç: 3 dijital giriş · 2 röle çıkış · Modbus haberleşme · entegre termal motor koruma + makine izleme | ✔ Class 10 · vidalı bağlantı · kirlilik derecesi 2 (derece 3 için Type 12/IP54 kabin) | ✔ Uygulama: Santrifüj/pistonlu pompa, fan, vidalı kompresör, malzeme taşıma | ✔ Üretici: Schneider Electric — orijinal ürün, Ariproses güvencesiyle
Teknik Özellikler — Web Doğrulanmış
| Genel Bilgiler | |
| Model Kodu | ATS22D62Q |
| Ürün Serisi | Altistart 22 (ATS22) |
| Ürün Tipi | Soft Starter (Yumuşak Yolverici) |
| Motor Tipi | Üç fazlı asenkron (kafesli rotor) |
| Özel Uygulama | Santrifüj/pistonlu pompa, fan, vidalı kompresör |
| Üretici | Schneider Electric (Telemecanique) |
| Güç ve Akım | |
| Nominal Güç @ 230 V (in-line) | 15 kW |
| Nominal Güç @ 400-440 V (in-line) | 30 kW |
| Nominal Güç @ 230 V (delta) | 22 kW |
| Nominal Güç @ 400-440 V (delta) | 55 kW |
| Soft Starter Nominal Akımı | 62 A |
| Besleme ve Kontrol | |
| Güç Besleme Gerilimi | 230-440 V AC (196-484 V) |
| Frekans | 50/60 Hz |
| Kontrol Gerilimi | 230 V |
| Şebeke Tipi | 3 fazlı (3P) |
| Fonksiyonlar | |
| Dahili Bypass | Evet (yol verme sonrası tristör atlanır) |
| Yol Verme | Tork kontrollü gerilim rampası |
| Durdurma | Yumuşak durdurma (kademeli) |
| Bağlantı Seçenekleri | In-line + Inside-delta (üçgen içi) |
| Motor Termal Koruma | Entegre termal model |
| Display | Dahili display terminal |
| Yazılım | SoMove uyumlu |
| Giriş/Çıkış (G/Ç) ve Haberleşme | |
| Dijital Giriş | 3 adet |
| Röle Çıkış | 2 adet |
| Haberleşme | Modbus |
| Fiziksel ve Çevre | |
| Form Faktör | Slim (ince yapı) |
| Koruma Sınıfı | IP20 (açık cihaz — pano içi montaj) |
| Bağlantı Tipi | Vidalı (screw) |
| Termal Sınıf | Class 10 |
| Kirlilik Derecesi | 2 (derece 3 için Type 12 / IP54 kabin) |
| Ürün Yaşam Döngüsü | |
| Durum | Aktif satışta |
| Planlı Ticari Sonlandırma | 30 Haziran 2027 |
| Planlı Servis Sonu | 29 Haziran 2035 |
| Halef Seri | ATS480 / ATS430 (yeni nesil) |
Sık Sorulan Sorular
ATS22D62Q hangi güçte motor sürebilir?
ATS22D62Q, in-line (klasik) bağlantıda 30 kW @ 400-440V (15 kW @ 230V), inside-delta (üçgen içi) bağlantıda 55 kW'a kadar motor sürebilir. Soft starter nominal akımı 62 A'dir. Doğru seçim: Motorun etiketindeki nominal akım (FLA) 62 A'i geçmemeli. Örnek: 30 kW @ 400V motor (~55-58 A) → ATS22D62Q tam uyumlu. 22 kW @ 400V (~42 A) → bir alt model ATS22D47Q daha uygun ve ekonomik olur. Inside-delta hesabı: Üçgen içi bağlantıda soft starter motor sargılarıyla seri bağlanır, sargı akımı hat akımının 1/√3 ≈ 0,58 katıdır → aynı 62 A soft starter çok daha büyük motor (55 kW'a kadar) sürebilir. ATS22 serisi sıralaması: ATS22D47Q (22kW/47A) → ATS22D62Q (30kW/62A — bu ürün) → ATS22D75Q (37kW/75A) → ATS22D88Q (45kW/88A). Ariproses olarak motor etiketinize göre doğru soft starter seçimi yapıyoruz.
ATS22D62Q ile ATS22D47Q arasındaki fark nedir?
İkisi de aynı Altistart 22 serisindendir, fark güç ve akım seviyesidir. ATS22D47Q: 47 A nominal akım · 22 kW @ 400V (in-line) · 45 kW delta. ATS22D62Q (bu ürün): 62 A nominal akım · 30 kW @ 400V (in-line) · 55 kW delta. Ortak özellikler (aynı): Her ikisi de dahili bypass, tork kontrollü yol verme, yumuşak durdurma, dahili display, SoMove uyumluluğu, 230-440V besleme, 230V kontrol, IP20, Modbus, entegre termal koruma. Seçim: Motorunuz ≤22 kW (≤47A) ise → ATS22D47Q (daha ekonomik). Motorunuz 22-30 kW (47-62A) ise → ATS22D62Q. Pratik: 22 kW pompa → D47Q. 30 kW kompresör → D62Q. Önemli: Soft starter motora göre seçilir — gereğinden büyük soft starter almak gereksiz maliyet, küçük almak ise cihazın aşırı yüklenmesi/arıza demektir. Ariproses olarak motor gücünüze göre en uygun modeli öneriyoruz.
SoMove yazılımı nedir? Ne işe yarar?
SoMove, Schneider Electric'in motor kontrol cihazları (soft starter, VFD) için geliştirdiği ücretsiz bilgisayar kurulum yazılımıdır. ATS22D62Q ile kullanımı: (1) Parametre yapılandırma: Tüm soft starter parametrelerini (kalkış rampası, durma rampası, akım limiti, koruma ayarları) bilgisayar ekranında kolayca görüp düzenleyebilirsiniz — küçük cihaz ekranından tek tek girmekten çok daha hızlı. (2) Parametre kaydetme: Ayarları bir dosyaya kaydedip arşivleyebilirsiniz. (3) Parametre transferi: Kaydedilen ayarları başka bir cihaza yükleyebilirsiniz. Pratik faydalar: (a) Hızlı yedek kurulumu: Bir soft starter arızalanırsa, yedek cihaza eski ayarları SoMove ile saniyeler içinde yükleyin → duruş süresi minimum. (b) Seri üretim: Aynı makineden 10 adet üretiyorsanız, tek parametre setini hepsine kopyalayın → tutarlılık + zaman tasarrufu. (c) Uzaktan hazırlık: Sahaya gitmeden ofiste parametreleri hazırlayın, sonra cihaza yükleyin. (d) Yedekleme: Ayar kayıtları arşivlenir, sorun durumunda geri yüklenir. Bağlantı: Bilgisayar ↔ soft starter, uygun bir kablo/adaptör (Modbus/USB) ile yapılır. SoMove Schneider sitesinden ücretsiz indirilebilir.
Dahili bypass ne işe yarar? Neden önemli?
Dahili bypass, ATS22 serisinin önemli bir avantajıdır. Sorun: Soft starter, motoru tristörler üzerinden gerilim kontrolüyle başlatır. Klasik (bypass'sız) soft starter'larda motor tam hıza ulaştıktan sonra bile akım sürekli tristörlerden geçer → tristörler ısınır → ısı kaybı + enerji israfı + gürültü. Dahili bypass çözümü: Yol verme tamamlandığında dahili bypass kontakları devreye girer → akım tristörleri atlar, doğrudan mekanik kontaklardan geçer → ısı kaybı neredeyse sıfıra iner. Avantajları: (1) Enerji tasarrufu: Sürekli çalışan motorda tristör kaybı ortadan kalkar. (2) Düşük pano ısısı: Soğutma ihtiyacı azalır. (3) Gürültü azalması: Operatör çalışma ortamındaki işitsel rahatsızlık azalır. (4) Harici bypass gerekmez: Ayrı bypass kontaktörü + kablolama yok → maliyet + yer tasarrufu. (5) Uzun tristör ömrü: Tristörler sadece kalkış/durmada çalışır. Özellikle sürekli çalışan pompa/fan/kompresör uygulamalarında dahili bypass kritik bir avantajdır.
In-line ve inside-delta bağlantı arasındaki fark nedir?
ATS22D62Q iki farklı şekilde bağlanabilir. In-line (klasik seri bağlantı): Soft starter, motor besleme hattına seri bağlanır (şebeke → soft starter → motor). Tüm hat akımı soft starter'dan geçer. Avantaj: Basit kablolama, 3 kablo. Bu modelde: 30 kW @ 400V motor sürer. Inside-delta (üçgen içi bağlantı): Soft starter, motor sargılarının içine, her sargıyla seri yerleştirilir (motor 6 uçlu olmalı). Avantaj: Sargı akımı hat akımının 1/√3 ≈ 0,58 katı olduğundan, aynı soft starter çok daha büyük motor sürebilir. Bu modelde: 55 kW'a kadar motor. Dezavantaj: Kablolama daha karmaşık (6 kablo, sargı uçlarına erişim gerekir). Hangi durumda hangisi? Standart, basit kurulum, ≤30 kW → in-line. Büyük motor (30-55 kW) ekonomik sürmek + 6 uçlu motor → inside-delta. Not: Inside-delta ATS22pppQ modellerinde mümkündür (Q varyantı bu özelliği destekler).
Bu model üretimden kalkacak mı? Almalı mıyım?
ATS22D62Q şu anda aktif satışta ve yaygın stok ürünüdür — rahatça satın alabilirsiniz. Schneider'in resmi planlamasına göre bu modelin ticari sonlandırması (discontinue) 30 Haziran 2027, servis sonu 29 Haziran 2035 olarak öngörülmektedir. Ne anlama geliyor: (1) 2027'ye kadar yeni satış devam eder. (2) 2035'e kadar yedek parça + teknik destek garantili. (3) Cihazınız 2035 sonrası da çalışmaya devam eder, sadece resmi destek azalır. Almalı mıyım kararı: (a) Mevcut tesisat / yedek ihtiyacı: Kesinlikle alın — uzun yıllar destekli, kanıtlanmış teknoloji, ekonomik. (b) Kısa-orta vadeli yeni proje: Uygun maliyet/performans için iyi seçim. (c) Çok uzun ömürlü (15+ yıl) kritik yeni proje: Yeni nesil ATS480 serisini de değerlendirin (ATS480C11Y ~55kW, daha uzun yaşam döngüsü + gelişmiş özellikler). Önemli: ATS22 hâlâ pek çok uygulamada en uygun maliyet/performans dengesini sunar ve 2035'e kadar tam destekli olduğu için çoğu proje için güvenli bir tercihtir. Ariproses olarak hem ATS22 hem ATS480 serilerini sağlıyoruz — uygulamanızın ömrüne ve bütçesine göre öneri veriyoruz.
Ürün orijinal Schneider mi? Garanti ve tedarik?
Evet, %100 orijinal Schneider Electric ürünüdür. Ariproses olarak yalnızca Schneider Electric'in yetkili distribütör kanalları üzerinden temin edilen orijinal ürünler satılmaktadır. Garanti: Schneider Electric standart üretici garantisi. Tedarik süresi: (1) Stok: ATS22D62Q yaygın stok ürünüdür, Türkiye içi 1-3 iş günü kargo. (2) Stokta yoksa: Schneider Türkiye deposundan 3-7 iş günü. (3) Toplu sipariş: Miktar bazlı özel fiyat. Ariproses hizmetleri: Soft starter boyutlandırma (motor etiketine göre doğru model), ATS22 tüm seri tedariki (D17Q-C41Q), soft starter vs VFD karar danışmanlığı, ATS22 → ATS480 geçiş danışmanlığı, SoMove parametre desteği, komple panel paketi (soft starter + motor koruma şalteri + kontaktör + pano), devreye alma desteği, OEM toplu sipariş için özel fiyat. ATS22 serisi diğer modeller: ATS22D17Q (4kW/17A) … ATS22D47Q (22kW/47A) … ATS22D62Q (30kW/62A — bu ürün) … ATS22D75Q (37kW/75A) … ATS22D88Q (45kW/88A) … ATS22C11Q (55kW/110A) ve büyük güçler. Komple paket örneği: ATS22D62Q + motor koruma şalteri (GV3) + ana kontaktör + pano (Çetinkaya E Serisi) — komple 30 kW yumuşak yolverici paneli. Detaylı bilgi için +90 532 224 04 33 veya info@ariproses.com.
