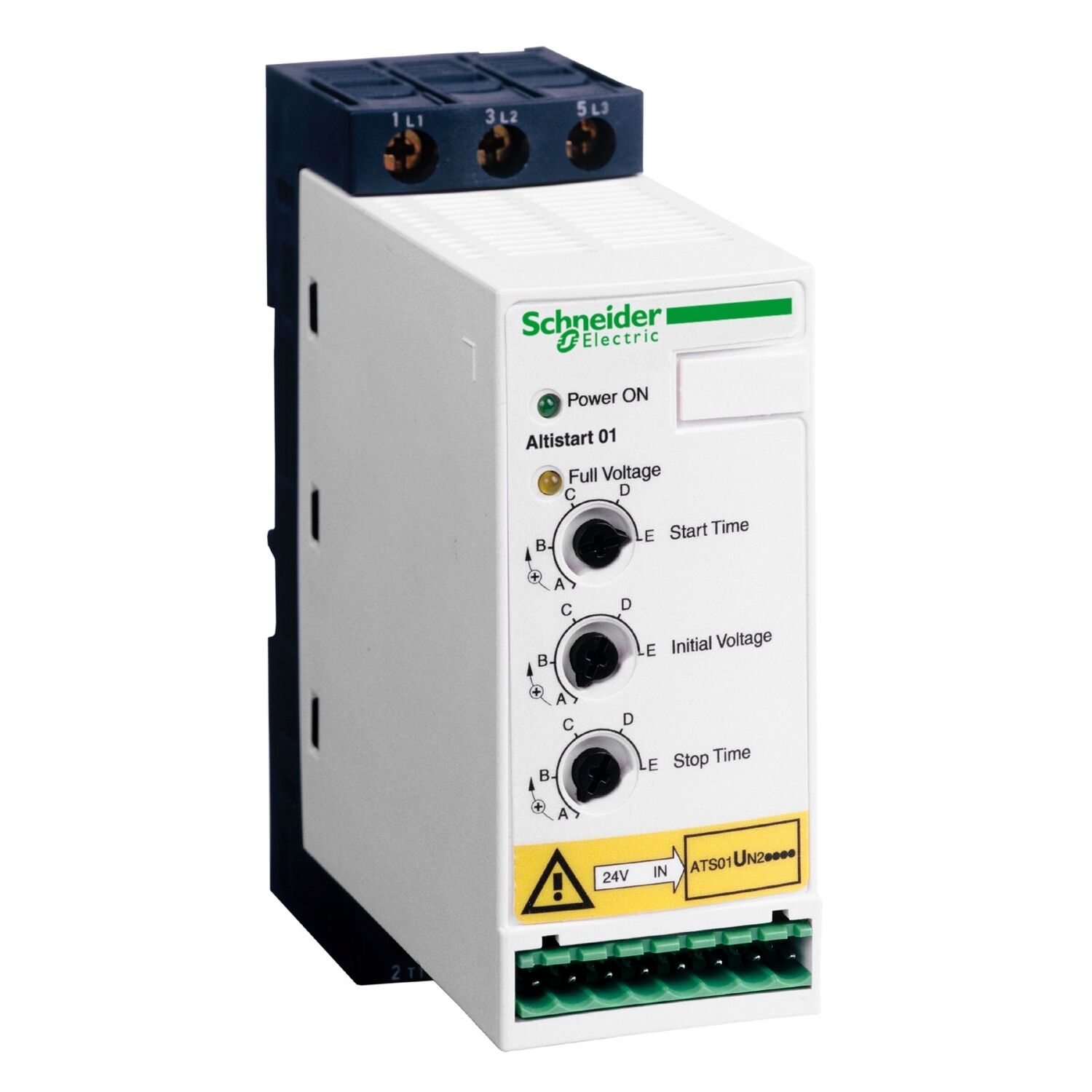

Schneider ATS01N212QN | Altistart 01 Kompakt Soft Starter 5,5kW/12A
Schneider Electric Orijinal ✅ UYGUN FİYAT 5,5 kW / 12 A Kompakt DIN Ray
Schneider Electric ATS01N212QN Altistart 01 Serisi Kompakt DIN Ray Montajlı Üç Fazlı Asenkron Motor Yumuşak Yolverici (Soft Starter) — 5,5 kW @ 380-415 V / 2,2 kW @ 230 V Motor Gücü, 12 A Nominal Çalışma Akımı (IcL), 380-415 V AC Üç Fazlı Güç Besleme, 24 V AC / 24 V DC Kontrol Gerilimi, Dahili Bypass, BOOST Yüksek Kalkış Torku Fonksiyonu, Tork Sınırlayıcı veya Yumuşak Yol Verme / Yumuşak Durdurma Çalışma Modu, Sarı LED Göstergeli, Yan Yana Monte Edilebilir Kompakt Tasarım, IP20 Koruma, AC-53B Kullanım Kategorisi, IEC/EN 60947-4-2 Uyumlu, UL/CSA/CCC Sertifikalı, Konveyör, Pompa, Fan, Kompresör, Otomatik Kapı ve Kayışlı Makineler için Basit ve Ekonomik Schneider Soft Starter
Schneider Electric · Altistart 01 (ATS01) Serisi Soft Starter · ★ Schneider'in en kompakt ve en basit giriş segment yumuşak yolvericisi · Model: ATS01N212QN · EAN: 3389110667264 · Nominal Güç: 2,2 kW @ 230 V · 5,5 kW @ 380-415 V · Nominal Çalışma Akımı (IcL): 12 A · Güç Besleme: 380-415 V AC (342-457 V) · 3 fazlı · 50/60 Hz · Kontrol Gerilimi: 24 V AC / 24 V DC (harici, min 6V - max 30V) · ★ İki Çalışma Modu: Kalkışta tork sınırlayıcı VEYA yumuşak yol verme / yumuşak durdurma · ★ Dahili Bypass: Kalkış sonu + tam yükte güç kaybı sadece 4 W (geçici durumda 64 W) · ★ BOOST Fonksiyonu: Yüksek kalkış torku gereken zorlu kalkışlar için · Sarı LED: Motor nominal gerilimde göstergesi · ★ Kompakt + DIN Ray: Yan yana monte edilebilir, kolay kurulum · G/Ç: 2 lojik giriş (Run/Stop) · 1 lojik giriş (BOOST) · 1 lojik çıkış (kalkış sonu) · 1 röle çıkış (durma sonu) · Koruma: IP20 · Kategori: AC-53B (IEC/EN 60947-4-2) · Class 10 · vidalı bağlantı · -10°C/+40°C · Sertifika: UL · CSA · C-Tick · CCC · CE · Uygulama: Konveyör, pompa, fan, kompresör, otomatik kapı/bariyer, küçük vinç, kayışlı makineler · Orijinal Schneider Electric — Ariproses güvencesiyle
ATS01N212QN Altistart 01 (ATS01) 5,5 kW / 12 A 380-415 V · 24V kontrol Dahili Bypass · BOOST DIN Ray · IP20 · Kompakt
5,5 kW
@ 380-415V
12 A
Nominal Akım
DIN Ray
Kompakt Montaj
Bu kompakt Altistart 01 soft starter son 24 saatte 25 küçük makine üreticisi, konveyör tesisatçısı ve pompa/fan kurulumcusu tarafından incelendi — Stok ve fiyat için +90 532 224 04 33
Ürün Hakkında
Kısa Açıklama: Schneider Electric ATS01N212QN, Schneider'in Altistart 01 (ATS01) serisi kompakt DIN ray montajlı yumuşak yolverici modelidir — en küçük, en basit ve en ekonomik soft starter serisi. Nominal güç: 2,2 kW @ 230 V · 5,5 kW @ 380-415 V. Nominal çalışma akımı (IcL): 12 A. Güç besleme: 380-415 V AC (342-457 V aralık), 3 fazlı, 50/60 Hz. Kontrol gerilimi: 24 V AC / 24 V DC (harici besleme, min 6V - max 30V, max 200 mA). ★ İki çalışma modu: Kalkışta tork sınırlayıcı (torque limiter) veya yumuşak yol verme / yumuşak durdurma (soft start/soft stop) birimi olarak çalışabilir. ★ Dahili bypass: Kalkış tamamlandıktan sonra ve tam yükte güç kaybı sadece 4 W'a iner (geçici/kalkış durumunda 64 W) — bypass sayesinde çok düşük ısı. ★ BOOST fonksiyonu: Yüksek kalkış torku gerektiren zorlu kalkışlar için başlangıç tork takviyesi sağlar. Göstergeler: 1 sarı LED (motor nominal gerilimde besleniyorsa yanar). G/Ç (konektör üzerinden): 2 lojik giriş (Run/Stop komutları), 1 lojik giriş (BOOST fonksiyonu), 1 lojik çıkış (kalkış sonu bildirimi), 1 röle çıkış (yavaşlama sonu motor durdu bildirimi). ★ Kompakt tasarım: DIN ray montajı, kolay kurulum, yan yana monte edilebilir. Koruma: IP20. Kullanım kategorisi: AC-53B (IEC/EN 60947-4-2). Class 10 termal sınıf, vidalı bağlantı, -10°C/+40°C ortam. ★ Önemli: Tork kontrolü (TCS) YOKTUR (bu basit/ekonomik seridir). Motoru kapatmak için her zaman bir kontaktör gereklidir (ATS01 motoru kesemez). Sertifika: UL, CSA, C-Tick, CCC, CE. Uygulama: Konveyör/bant, pompa, fan, kompresör, otomatik kapı ve bariyer, küçük vinç, kayışlı makineler — yüksek kalkış torku gerektirmeyen basit uygulamalar. Orijinal Schneider Electric — Ariproses güvencesiyle.
Küçük güçlü asenkron motorların (5,5 kW'a kadar) basit uygulamalarda yumuşak yol verilmesinde, ekonomik ve kompakt bir çözüm gerekir. Schneider Altistart 01 (ATS01) serisi, tam da bu ihtiyaç için tasarlanmış en küçük, en basit ve en ekonomik soft starter ailesidir. ATS01N212QN, bu serinin 5,5 kW / 12 A modelidir — DIN ray üzerine kolayca monte edilir, yan yana dizilebilir, basit lojik giriş/çıkışlarla çalışır. Yüksek kalkış torku gerektirmeyen konveyör, pompa, fan, kompresör gibi uygulamalarda; doğrudan yol vermenin (DOL) yarattığı mekanik şokları ve akım piklerini ekonomik şekilde önler. ATS22 ve ATS480'in gelişmiş özelliklerine ihtiyaç duymayan basit makineler için ideal giriş segment çözümüdür.
Sipariş Kodu Çözümleme — ATS01N212QN
Model Kodunun Anlamı
ATS01
Altistart 01 serisi
N2
Tip/varyant
12
12 A nominal akım
QN
380-415V varyant
ATS01 = Altistart 01 serisi · N2 tip · 12 = 12 A IcL · QN = 380-415 V güç beslemesi, 24V kontrol
Ana Teknik Spesifikasyonlar
Nominal Güç
5,5 kW
@ 380-415V
2,2 kW @ 230V
Nominal Akım
12 A
IcL starter
rating
Güç Besleme
380-415V
3 faz · 50/60Hz
342-457V
Kontrol
24V
AC/DC
harici
★ Kompakt DIN Ray Tasarım — Kolay Kurulum
Kompakt Gövde, DIN Ray Montajı, Yan Yana Dizilebilir
ATS01N212QN, Schneider'in en kompakt soft starter serisinin bir üyesidir. Montaj kolaylığı: Standart DIN ray üzerine tek hareketle takılır (tıpkı bir kontaktör veya minyatür şalter gibi), ekstra montaj plakası gerekmez. Yan yana montaj: Birden fazla cihaz boşluk bırakmadan yan yana dizilebilir — pano içi yerleşim verimli. Avantajları: Küçük panolara kolay sığar, hızlı kurulum (tek kişi), düşük maliyet, az yer. Basit lojik giriş/çıkış bağlantısı ile devreye alma kolay. 5,5 kW'a kadar küçük makineler, kompakt OEM ürünleri ve yer kısıtlı panolar için ideal — gelişmiş bir soft starter'ın karmaşıklığı ve maliyeti olmadan temel yumuşak yol verme sağlar.
★ İki Çalışma Modu — Tork Sınırlayıcı veya Soft Start/Stop
ATS01N212QN İki Farklı Modda Çalışabilir
Tork Sınırlayıcı (Torque Limiter)
Kalkışta motor torkunu ve akım piklerini sınırlar — yüksek kalkış torku gerektirmeyen makinelerde mekanik gerilim ve elektriksel pik azaltma. Konveyör, kayışlı makine için ideal.
Soft Start / Soft Stop
Yumuşak yol verme + yumuşak durdurma — motor kademeli hızlanır ve yavaşlar. Pompa (su darbesi önleme), fan gibi uygulamalarda yumuşak başlatma ve durdurma.
★ BOOST Fonksiyonu — Yüksek Kalkış Torku
BOOST — Zorlu Kalkışlar için Başlangıç Tork Takviyesi
ATS01N212QN'in BOOST fonksiyonu, yüksek başlangıç torku (high breakaway torque) gerektiren zorlu kalkışlar için tasarlanmıştır. Sorun: Bazı yükler (dolu konveyör, yapışmış pompa, ağır atalet) başlangıçta yüksek tork ister — normal yumuşak kalkış yetersiz kalabilir, motor dönmeyebilir. BOOST çözümü: Kalkışın ilk anında motora kısa süreli yüksek gerilim/tork darbesi uygulanır → yük "kırılır" (harekete geçer), sonra normal yumuşak rampa devam eder. Konektör üzerindeki ayrı bir lojik giriş ile aktive edilir. Ağır başlangıçlı makinelerde (dolu yük altında duran konveyör, soğukta yapışmış pompa) güvenilir kalkış sağlar.
Gerilime Göre Güç Tablosu
ATS01N212QN — Şebeke Gerilimine Göre Motor Gücü
| ŞEBEKE GERİLİMİ | NOMİNAL MOTOR GÜCÜ | NOMİNAL AKIM (IcL) |
| 230 V | 2,2 kW | 12 A |
| 380-415 V | 5,5 kW | 12 A |
Temel Fonksiyonlar
ATS01N212QN Kontrol Fonksiyonları
Yumuşak Yol Verme
Kademeli gerilim rampası — kalkış akımı + mekanik şok azaltma
Yumuşak Durdurma
Kademeli durma — pompa su darbesi önleme
BOOST Takviyesi
Yüksek kalkış torku — zorlu/ağır başlangıçlar
Dahili Bypass
Kalkış sonu 4W güç kaybı — çok düşük ısı
Sarı LED
Motor nominal gerilimde göstergesi
Lojik G/Ç
2 giriş (Run/Stop) + BOOST + kalkış/durma çıkışı
ATS01 vs ATS22 — Hangi Seri Bana Uygun?
Altistart 01 (Basit/Ekonomik) vs Altistart 22 (Orta Segment)
| ÖZELLİK | ATS01 (Bu Ürün — Giriş Segment) | ATS22 (Orta Segment) |
| Güç Aralığı | Küçük (4-5,5 kW tipik) | Orta-büyük (4-132 kW) |
| Tork Kontrolü | Yok (basit) | Var (gelişmiş) |
| Montaj | DIN ray (kompakt) | Pano montaj |
| Dahili Bypass | Var | Var |
| Display | Sadece LED | Dahili display terminal |
| Motor Kapatma | Kontaktör gerekir | Kendisi kesebilir (bazı modeller) |
| Haberleşme | Yok (lojik G/Ç) | Modbus |
| Maliyet | En ekonomik | Orta |
| İdeal Kullanım | Basit küçük makine, konveyör, küçük pompa/fan | Orta-büyük pompa, fan, kompresör |
Premium Özellikler — 6'lı Özet
Kompakt DIN Ray
Kolay MontajYan yana dizilebilir — hızlı, az yer kaplar
Ekonomik
Giriş SegmentBasit uygulamalar için en uygun maliyet
BOOST Fonksiyonu
Yüksek TorkZorlu/ağır başlangıçlar için tork takviyesi
Dahili Bypass
4W IsıKalkış sonu çok düşük güç kaybı
İki Çalışma Modu
EsnekTork sınırlayıcı veya soft start/stop
Çoklu Sertifika
UL/CSA/CCCIEC/EN 60947-4-2 · global uyum
Tipik Uygulama Alanları
Konveyör / BantBant konveyör, taşıma bandı — yumuşak başlatma, kayış koruması
Küçük Pompa5,5 kW'a kadar pompalar — su darbesi önleme
Fan & BlowerKüçük fanlar — kademeli yol verme
Küçük KompresörKüçük kompresörler — yumuşak kalkış
Otomatik Kapı/BariyerEndüstriyel kapı, bariyer, küçük vinç
Kayışlı MakinelerKayış tahrikli makineler — yumuşak start ile kayış ömrü
Teknik Notlar (Web Doğrulanmış — se.com + Lakeland + datasheet + eibabo): Güç: 2,2 kW @ 230V, 5,5 kW @ 380-415V. Akım: IcL starter rating 12 A (40°C ortamda). Gerilim: 380-415V -10/+10% (342-457V aralık). Kontrol: 24V AC/DC harici (min 6V, max 30V, max 200 mA). Kullanım kategorisi: AC-53B (EN/IEC 60947-4-2). Güç kaybı: 64 W (geçici/kalkış durumu), 4 W (kalkış sonu ve tam yükte — dahili bypass sayesinde). G/Ç: Konektör üzerinden 2 lojik giriş (Run/Stop), 1 lojik giriş (BOOST), 1 lojik çıkış (kalkış sonu), 1 röle çıkış (durma sonu). Maks indüktif yük anahtarlama (cos φ=0,5, L/R=20ms): 2 A @ 250V. Sarı LED: Motor nominal gerilimde besleniyorsa yanar. Standart: IEC/EN 60947-4-2 · Class 10. ★ Tork kontrolü YOK (TCS yok — bu basit seridir; gelişmiş tork kontrol için ATS22/ATS480 gerekir). ★ Kapatma için kontaktör zorunlu: Motoru kapatmak için her zaman bir kontaktör gerekir (ATS01 motoru kesemez). Sertifika: UL, CSA, C-Tick, CCC, CE. ★ se.com'da "Non-Stock" olarak listeli — distribütör deposunda standart stokta olmayabilir, tedarik süresi sorulmalı. EAN: 3389110667264. TeSys U uyumlu: ATS01 (U01 versiyonu) TeSys U controller-starter ile kombine edilebilir.
ATS01N212QN Seçim ve Kullanım İpuçları: (1) Doğru boyutlandırma: Motor nominal akımı 12 A'i, gücü 5,5 kW @ 400V'u geçmemeli. (2) Kontaktör gerekli: ATS01 motoru kapatamaz — devrede mutlaka bir ana kontaktör bulunmalı (yol verme + durma soft starter, kapatma kontaktör). (3) BOOST kullanımı: Yük ağır başlıyorsa (dolu konveyör, yapışmış pompa) BOOST girişini aktive edin. Hafif yüklerde gerekmez. (4) İki çalışma modu: Konveyör/sabit yük → tork sınırlayıcı modu. Pompa/fan → soft start/stop modu seçin. (5) 24V kontrol beslemesi: Harici 24V AC veya DC besleme gerekir (cihazın kendi içinde değil) — PLC veya ayrı güç kaynağından sağlayın. (6) DIN ray montaj: Standart 35mm DIN ray, yan yana dizilebilir. (7) Gelişmiş özellik gerekiyorsa: Tork kontrolü (TCS), display, Modbus haberleşme gerekiyorsa ATS22 veya ATS480 serisine bakın — ATS01 basit/temel uygulamalar içindir. (8) Hız kontrolü gerekiyorsa: Soft starter hız kontrolü yapmaz — Altivar VFD seçin. (9) Tedarik: Bu model bazı depolarda standart stokta olmayabilir (non-stock), sipariş öncesi tedarik süresini teyit edin.
Önemli Güvenlik ve Kullanım Uyarıları: (1) ★ Kontaktör zorunlu: ATS01 motoru kapatmak için kullanılamaz — devrede mutlaka bir kesme kontaktörü bulunmalıdır (güvenlik + motor izolasyonu). (2) Açık cihaz (IP20): Uygun bir muhafaza/pano içine monte edilmelidir (elektrik çarpması, ark riski). (3) Topraklama: Cihaz ve motor mutlaka topraklanmalı (TS HD 60364, EN 60204-1). (4) Kalifiye personel: Kurulum, devreye alma, bakım sadece yetkili elektrik teknisyeni tarafından. (5) Tork kontrolü yok: ATS01 basit bir cihazdır, gelişmiş tork kontrolü (TCS) yoktur — hassas tork kontrolü gereken uygulamalar için ATS22/ATS480 kullanın. (6) Kompanzasyon kondansatörü: Soft starter çıkışına (motor tarafı) kondansatör BAĞLANMAMALIDIR. (7) Sık başlat-durdur: Soft starter saatlik sınırlı kalkış için — çok sık kalkış gerekiyorsa VFD düşünün. (8) BOOST aşırı kullanımı: BOOST yüksek tork darbesi verir — gereksiz kullanımda motor/mekanik zorlanabilir, sadece gerektiğinde aktive edin. (9) 24V besleme limiti: Kontrol beslemesi 24V (min 6V, max 30V) sınırları içinde olmalı — aşırı gerilim cihaza zarar verir.
✔ Schneider Electric ATS01N212QN — Altistart 01 Serisi Kompakt DIN Ray Soft Starter (Yumuşak Yolverici) | ✔ Seri: Altistart 01 (ATS01) — Schneider'in en kompakt, basit ve ekonomik giriş segment soft starter serisi | ✔ Nominal Güç: 2,2 kW @ 230 V · 5,5 kW @ 380-415 V | ✔ Nominal Çalışma Akımı (IcL): 12 A (40°C ortamda) | ✔ Güç Besleme: 380-415 V AC (342-457 V) · 3 fazlı · 50/60 Hz | ✔ Kontrol Gerilimi: 24 V AC / 24 V DC (harici, min 6V - max 30V, max 200 mA) | ✔ ★ İki Çalışma Modu: Kalkışta tork sınırlayıcı VEYA yumuşak yol verme / yumuşak durdurma | ✔ ★ Dahili Bypass: Kalkış sonu + tam yükte güç kaybı sadece 4 W (geçici 64 W) — çok düşük ısı | ✔ ★ BOOST Fonksiyonu: Yüksek kalkış torku gereken zorlu/ağır başlangıçlar için tork takviyesi | ✔ Göstergeler: 1 sarı LED (motor nominal gerilimde) | ✔ G/Ç: 2 lojik giriş (Run/Stop) · 1 lojik giriş (BOOST) · 1 lojik çıkış (kalkış sonu) · 1 röle çıkış (durma sonu) | ✔ ★ Kompakt + DIN Ray: Yan yana monte edilebilir, kolay kurulum | ✔ Koruma: IP20 · Kategori: AC-53B (IEC/EN 60947-4-2) · Class 10 · vidalı bağlantı · -10°C/+40°C | ✔ ★ Önemli: Tork kontrolü (TCS) yoktur (basit seri) · motoru kapatmak için kontaktör gerekir | ✔ Sertifika: UL · CSA · C-Tick · CCC · CE · EAN: 3389110667264 | ✔ Uygulama: Konveyör/bant, küçük pompa, fan, kompresör, otomatik kapı/bariyer, küçük vinç, kayışlı makineler | ✔ Üretici: Schneider Electric — orijinal ürün, Ariproses güvencesiyle
Teknik Özellikler — Web Doğrulanmış
| Genel Bilgiler | |
| Model Kodu | ATS01N212QN |
| Ürün Serisi | Altistart 01 (ATS01) |
| Ürün Tipi | Soft Starter (Yumuşak Yolverici) |
| Özel Uygulama | Basit makine |
| Motor Tipi | Üç fazlı asenkron |
| EAN | 3389110667264 |
| Üretici | Schneider Electric |
| Güç ve Akım | |
| Nominal Güç @ 230 V | 2,2 kW |
| Nominal Güç @ 380-415 V | 5,5 kW |
| Nominal Çalışma Akımı (IcL) | 12 A (40°C) |
| Kullanım Kategorisi | AC-53B (EN/IEC 60947-4-2) |
| Besleme ve Kontrol | |
| Güç Besleme Gerilimi | 380-415 V AC -10/+10% (342-457 V) |
| Şebeke Tipi | 3 fazlı (3P) |
| Frekans | 50/60 Hz |
| Kontrol Gerilimi | 24 V AC / 24 V DC (harici) |
| Kontrol Besleme Sınırı | min 6 V - max 30 V · max 200 mA |
| Fonksiyonlar | |
| Çalışma Modu | Tork sınırlayıcı VEYA soft start/soft stop |
| Dahili Bypass | Evet |
| BOOST Fonksiyonu | Var (yüksek kalkış torku) |
| Tork Kontrolü (TCS) | Yok (basit seri) |
| Gösterge | 1 sarı LED (motor nominal gerilimde) |
| Motor Kapatma | Kontaktör gerekir (ATS01 kesemez) |
| Giriş/Çıkış | |
| Lojik Giriş | 2 (Run/Stop) + 1 (BOOST) |
| Lojik Çıkış | 1 (kalkış sonu bildirimi) |
| Röle Çıkış | 1 (durma sonu bildirimi) |
| Güç Kaybı (Bypass ile) | |
| Geçici Durum (kalkış) | 64 W |
| Kalkış Sonu / Tam Yük | 4 W (çok düşük) |
| Fiziksel ve Çevre | |
| Montaj | DIN ray (yan yana monte edilebilir) |
| Koruma Sınıfı | IP20 |
| Bağlantı Tipi | Vidalı (screw) |
| Termal Sınıf | Class 10 |
| Ortam Sıcaklığı | -10°C ... +40°C |
| Sertifikalar | |
| Standart | IEC/EN 60947-4-2 |
| Sertifikalar | UL · CSA · C-Tick · CCC · CE |
Sık Sorulan Sorular
ATS01N212QN hangi güçte motor sürebilir?
ATS01N212QN, 380-415V şebekede 5,5 kW (230V'da 2,2 kW) motor sürebilir. Nominal çalışma akımı (IcL) 12 A'dir. Doğru seçim: Motorun etiketindeki nominal akım 12 A'i, gücü 5,5 kW @ 400V'u geçmemeli. Örnek: 5,5 kW @ 400V motor (~11 A) → ATS01N212QN uyumlu. 4 kW @ 400V (~8,5 A) → rahat sürer. ATS01 serisi diğer güçler: ATS01 serisi farklı akım/güç modelleri içerir (N1, N2 tipleri, farklı akım değerleri). Daha büyük motor için bir üst model veya ATS22 serisi gerekir. Önemli: ATS01 küçük güçler (tipik ≤5,5 kW) için tasarlanmış giriş segment seridir. 7,5 kW ve üzeri için ATS22 (ATS22D17Q=4kW'dan başlar) veya ATS480 serisine bakın. Ariproses olarak motor etiketinize göre doğru model seçimi yapıyoruz.
ATS01 ile ATS22/ATS480 arasındaki fark nedir? Hangisini seçmeliyim?
Üçü de Schneider soft starter serisidir ama farklı segmentlerdir. Altistart 01 (ATS01 — bu ürün): En küçük, en basit, en ekonomik. DIN ray montaj, kompakt. Tork kontrolü YOK, display YOK (sadece LED), haberleşme YOK. Basit lojik G/Ç. Motoru kapatamaz (kontaktör gerekir). 5,5 kW'a kadar küçük basit uygulamalar. Altistart 22 (ATS22): Orta segment. Dahili display, SoMove yazılım, Modbus, tork kontrolü, entegre termal koruma. 4-132 kW. Pompa/fan optimize. Altistart 480 (ATS480): Premium yeni nesil. TCS gelişmiş tork kontrol, dinamik frenleme, zengin haberleşme, EcoStruxure. 3-900 kW. Seçim: (1) Basit küçük makine (konveyör, küçük pompa/fan, ≤5,5 kW), ekonomik: ATS01. (2) Orta-büyük pompa/fan + display + haberleşme: ATS22. (3) Premium + gelişmiş kontrol + Endüstri 4.0: ATS480. Pratik: 4 kW basit konveyör → ATS01 (ekonomik). 30 kW pompa → ATS22. 90 kW kritik proses → ATS480. Ariproses olarak uygulamanıza göre en uygun ve ekonomik seriyi öneriyoruz.
Neden motoru kapatmak için kontaktör gerekiyor?
Bu, ATS01 serisinin önemli bir özelliğidir. ATS01, motoru kapatmak (devreden kesmek) için tasarlanmamıştır — sadece yumuşak yol verme ve yumuşak durdurma yapar. Neden: (1) Güvenlik izolasyonu: ATS01 tristör tabanlı bir cihazdır; tristörler "kapalı" durumda bile küçük bir kaçak akım geçirebilir → motor tam izole olmaz. Tam güvenli izolasyon için mekanik kontaklı bir kontaktör gerekir. (2) Yapısal: ATS01 ekonomik bir cihaz olarak besleme kesme fonksiyonu içermez. Doğru devre yapısı: Şebeke → Sigorta/Devre kesici → Ana kontaktör → ATS01 soft starter → Motor. Çalışma: Kontaktör kapanır (motor enerjilenir) → ATS01 yumuşak yol verir → motor çalışır → durdurulurken ATS01 yumuşak durdurur → sonra kontaktör açılır (motor tam izole). Pratik: Tipik olarak ATS01 + bir TeSys kontaktör (LC1D) birlikte kullanılır. Bu, hem yumuşak yol verme/durdurma (ATS01) hem güvenli kesme (kontaktör) sağlar. Ariproses olarak ATS01 + uygun kontaktör komple çözümü öneriyoruz.
BOOST fonksiyonu nedir? Ne zaman kullanılır?
BOOST, yüksek başlangıç torku (high breakaway torque) gerektiren zorlu kalkışlar için bir özelliktir. Sorun: Bazı yükler harekete geçmek için başlangıçta normalden çok daha fazla tork ister: dolu/yüklü konveyör, soğukta yapışmış pompa, ağır atalet, sıkışmış mekanizma. Normal yumuşak kalkışta gerilim kademeli arttığı için başlangıç torku düşüktür → yük dönmeyebilir, motor zorlanır veya hata verir. BOOST çözümü: Kalkışın ilk anında (birkaç yüz milisaniye) motora kısa süreli yüksek gerilim/tork darbesi uygulanır → yük "kırılır" (statik sürtünme aşılır, harekete geçer) → sonra normal yumuşak rampa devam eder. Aktivasyon: Konektör üzerindeki ayrı bir lojik giriş ile aktive edilir. Ne zaman kullanılır: (1) Dolu yük altında duran/başlayan konveyör. (2) Soğukta veya uzun süre durmuş pompa (yapışma). (3) Yüksek atalet veya sürtünmeli mekanizma. Ne zaman kullanılmaz: Hafif/boş yükle başlayan uygulamalar (gereksiz, motor/mekanik zorlanır). Dikkat: BOOST yüksek tork verdiği için gereksiz kullanımda mekanik aşınma artabilir — sadece gerçekten ağır başlangıçlarda kullanın.
Dahili bypass ne işe yarar? Güç kaybı neden önemli?
Dahili bypass, soft starter'ın kalkış sonrası ısınmasını önler. Sorun: Soft starter motoru tristörler üzerinden başlatır. Bypass'sız cihazlarda motor tam hıza ulaştıktan sonra bile akım sürekli tristörlerden geçer → tristörler ısınır → güç kaybı + ısı. ATS01 dahili bypass çözümü: Kalkış tamamlandığında dahili bypass devreye girer → akım tristörleri atlar → güç kaybı 64 W'dan (kalkış anı) sadece 4 W'a iner (tam yükte). Bu sayede: (1) Düşük ısı: Cihaz neredeyse hiç ısınmaz, pano içi soğutma kolay. (2) Enerji tasarrufu: Sürekli çalışmada tristör kaybı yok. (3) Uzun ömür: Tristörler sadece kalkışta çalışır. (4) Yan yana montaj kolaylığı: Düşük ısı sayesinde cihazlar yan yana boşluksuz dizilebilir. Karşılaştırma: 64 W (kalkış birkaç saniye) → 4 W (sürekli çalışma). Yani cihaz çalışma süresinin %99'unda sadece 4 W harcar — çok verimli. Bu, ATS01'in kompakt boyutuna rağmen güvenilir sürekli çalışmasını sağlar.
Ürün orijinal Schneider mi? Garanti ve tedarik?
Evet, %100 orijinal Schneider Electric ürünüdür. Ariproses olarak yalnızca Schneider Electric'in yetkili distribütör kanalları üzerinden temin edilen orijinal ürünler satılmaktadır. Garanti: Schneider Electric standart üretici garantisi. Tedarik süresi: (1) Stok durumu: Bu model Schneider tarafından bazı bölgelerde "non-stock" (standart stok dışı) olarak listelenir — yani distribütör deposunda her zaman hazır bulunmayabilir. (2) Tedarik: Sipariş üzerine Schneider'den temin edilir, tipik 1-3 hafta (stok durumuna göre). (3) Sipariş öncesi: Güncel stok ve teslimat süresini mutlaka teyit edin. Ariproses hizmetleri: Soft starter boyutlandırma (motor etiketine göre doğru model), ATS01 serisi tedariki, ATS01 + kontaktör komple çözüm (motor kapatma için zorunlu), soft starter seri karşılaştırma danışmanlığı (ATS01 vs ATS22 vs ATS480), komple panel paketi, devreye alma desteği, OEM toplu sipariş için özel fiyat. Komple paket örneği: ATS01N212QN + TeSys LC1D kontaktör + motor koruma şalteri + pano — komple 5,5 kW yumuşak yolverici paneli (kapatma kontaktörü dahil). Alternatif öneri: Eğer bu model tedarik süresi uzunsa veya gelişmiş özellik gerekiyorsa, ATS22 serisi (ATS22D17Q ~4kW) alternatif olarak değerlendirilebilir. Detaylı bilgi için +90 532 224 04 33 veya info@ariproses.com.
