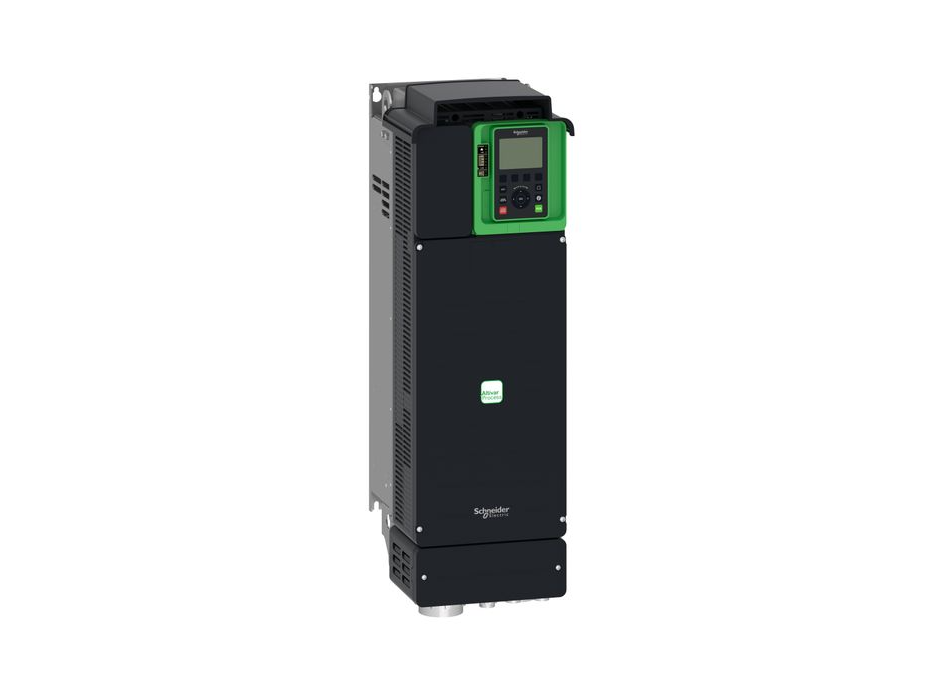

SCHNEIDER ELECTRIC ATV930D30N4 | Altivar Process 30kW 400V VFD
Schneider Orijinal ✅ uygun fiyat 30 kW · 61,5 A ND 30kW / HD 22kW IP21 · 3 Faz 400V
Schneider Electric ATV930D30N4: Altivar Process ATV900 (ATV930) Serisi 30 kW Üç Fazlı Değişken Hızlı Sürücü (Frekans Çevirici / AC Motor Hız Kontrol Cihazı: VFD) 3 × 380-480 VAC Şebeke, 30 kW Normal Şart (ND) / 22 kW Ağır Şart (HD) Motor Gücü, 61,5 A Sürekli Çıkış Akımı (ND), %120 Aşırı Yük (73,8 A / 60 s), IP21 / UL Type 1 Koruma, Duvara Monte, Dahili EMC Filtre, Entegre Fren Kesici (Brake Transistor), Asenkron + Senkron (PMSM/SynRM) Motor Kontrolü, 4 Kadran Çalışma, Dahili Modbus Seri + Ethernet/IP + Modbus TCP (Çift RJ45), Grafik Ekranlı Terminal, Güvenli Tork Kapatma (STO) ve Gelişmiş Güvenlik Fonksiyonları (SS1/SS2/SOS/SDI), Gömülü Enerji İzleme ve Web Sunucu, 599 Hz Maks. Çıkış: Pompa, Fan, Kompresör, Karıştırıcı ve Endüstriyel Proses Uygulamaları için Yüksek Performanslı, Servis Odaklı 30 kW Sürücü
Schneider Electric · Altivar Process ATV900 (ATV930: duvara monte, standart) · ★ Ürün Kodu: ATV930D30N4 · EAN: 3606480883361 · ★ Güç: 30 kW (ND) / 22 kW (HD) · Giriş: 3 × 380-480 VAC (-%15…+%10), 50/60 Hz · ★ Çıkış akımı: 61,5 A (ND) / 46,3 A (HD) @ 4 kHz · Görünür güç: 38,1 kVA @ 480V · ★ Aşırı yük: 73,8 A / 60 s (%120) · Hat akımı: 53,3 A @ 380V · ★ Kasa: IP21 / UL Type 1 · ★ EMC: dahili filtre · ★ Fren kesici: entegre · Motor: asenkron + senkron (PMSM/SynRM), 4 kadran · ★ Haberleşme: Modbus seri + Ethernet/IP + Modbus TCP (2× RJ45) dahili · I/O: 8 DI + 2 DO + 3 AI + 2 AO + 3 röle · ★ Güvenlik: STO + SS1/SS2/SOS/SDI · Maks. çıkış frekansı: 599 Hz · Anahtarlama: 2-16 kHz (nom. 4 kHz) · Ortam: -15…+50°C (deratingsiz) · ★ Çevre: 3C3/3S3 (zorlu ortam) · Ölçü: 226 × 673 × 274 mm · 28 kg · Sertifika: CE · UL · CSA · TÜV · Orijinal Schneider
ATV930D30N4 30kW ND / 22kW HD 3×380-480V 61,5A / 38,1kVA IP21 · dahili EMC + fren Modbus/Ethernet · STO
30 kW
ND (22kW HD)
61,5 A
çıkış (ND)
IP21
28 kg · duvar
Bu Schneider proses sürücüsü son 24 saatte 21 proses mühendisi, pano üreticisi ve sistem entegratörü tarafından incelendi : Stok ve fiyat için +90 532 224 04 33
Ürün Hakkında
Kısa Açıklama: Schneider Electric ATV930D30N4, Schneider'in Altivar Process ATV900 serisi (ATV930 — duvara monte standart) değişken hızlı sürücüsüdür (frekans çevirici / VFD). EAN: 3606480883361. ★ Güç: 30 kW normal şart (ND) / 22 kW ağır şart (HD). Giriş: 3 × 380-480 VAC (-%15…+%10), 50/60 Hz. ★ Çıkış akımı: 61,5 A (ND) / 46,3 A (HD) @ 4 kHz. Görünür güç: 38,1 kVA @ 480V (ND). ★ Aşırı yük: 73,8 A, 60 s boyunca (≈%120, ND). Hat akımı: 53,3 A @ 380V (ND). Maks. çıkış gerilimi: 480 V. Maks. çıkış frekansı: 599 Hz. Anahtarlama frekansı: 2-16 kHz ayarlanabilir (nominal 4 kHz). ★ Kasa: IP21 / UL Type 1, duvara monte (muhafazalı). ★ EMC: dahili filtre (EMC plaka opsiyonu ile). ★ Fren kesici: entegre (brake transistor — fren direnci eklenebilir). Motor kontrolü: asenkron (sabit/değişken/optimum tork) + senkron (sabit mıknatıslı PMSM, senkron relüktans SynRM); 4 kadran çalışma. ★ Haberleşme (dahili): Modbus seri + Ethernet/IP + Modbus TCP (2× RJ45); opsiyonel PROFIBUS DP, PROFINET, DeviceNet, EtherCAT, CANopen, Ethernet Powerlink + enkoder/I-O kartları. I/O: 8 dijital giriş (DI7/DI8 darbe), 2 dijital çıkış, 3 analog giriş, 2 analog çıkış, 3 röle çıkış. ★ Güvenlik: STO (STOA/STOB) + SS1/SS2/SOS/SDI fonksiyonları (IEC 61508 / ISO 13849-1). Koruma: termal (motor+sürücü), aşırı akım/gerilim, kısa devre, faz kaybı, aşırı hız, toprak kaçağı vb. Ortam: -15…+50°C (deratingsiz), 50-60°C deratingli; 3C3/3S3 (kimyasal/toz) zorlu ortam dayanımı; titreşim/darbe testli. Soğutma: zorlanmış (240 m³/h). Ölçü: 226 (G) × 673 (Y) × 274 (D) mm, 28 kg. Bağlantı: hat/motor/DC bara 25-50 mm² (AWG 4-1) vidalı; kontrol 0,5-1,5 mm². Isc: 50 kA. Sertifika: CE, UL, CSA, TÜV. Uygulama: pompa, fan, kompresör, karıştırıcı, konveyör, endüstriyel proses. Orijinal Schneider — Ariproses güvencesiyle.
Endüstriyel proseslerde: pompa, fan, kompresör, karıştırıcı gibi sürekli çalışan kritik uygulamalarda — sürücüden beklenen yalnızca motoru döndürmek değil; verimlilik, kullanılabilirlik ve servis kolaylığıdır. Schneider ATV930D30N4, bu beklentiye yönelik tasarlanmış 30 kW'lık bir Altivar Process sürücüdür. Motorun hızını yük talebine göre ayarlayarak enerji tasarrufu sağlarken; gömülü enerji izleme, web sunucu ve gelişmiş haberleşme ile prosesinizi şeffaf biçimde yönetmenizi sağlar. Öne çıkan özellikleri: dahili EMC filtre + entegre fren kesici, asenkron + senkron motor desteği, STO ve gelişmiş güvenlik fonksiyonları, çoklu dahili haberleşme ve zorlu ortam dayanımı (3C3/3S3). Schneider'in kanıtlanmış kalitesiyle, kritik proses uygulamaları için yüksek performanslı, güvenilir ve servis odaklı bir 30 kW çözümüdür.
Ürün Kodu Çözümleme: ATV930D30N4
Ürün Kodunun Anlamı
ATV9
Altivar Process 900
30
Duvara monte (IP21)
D30
30 kW (ND)
N4
3 faz 380-480V
ATV9 = Altivar Process ATV900 ailesi · 30 = duvara monte standart (IP21); 50 = IP55 versiyon · D30 = 30 kW normal şart güç · N4 = 3 faz 380-480 VAC · EAN: 3606480883361
Ana Teknik Spesifikasyonlar
Güç
30 kW
ND · 22 kW
HD
Çıkış
61,5 A
ND · 38,1
kVA
Giriş
380-480V
3 faz
50/60 Hz
Kasa
IP21
UL Type 1
28 kg
Fiziksel Yapı: IP21 Duvara Monte Sürücü
IP21 / UL Type 1: Duvara Monte Proses Sürücü
- Güç30 kW ND / 22 kW HD
- Çıkış akımı61,5 A (ND)
- TerminalGrafik ekran
- KorumaIP21 / UL Type 1
- HaberleşmeModbus + Ethernet/IP
- Ağırlık28 kg
★ ND / HD Çift Değer: 30 kW Normal Şart, 22 kW Ağır Şart
Normal Duty (ND) ve Heavy Duty (HD) — Doğru Boyutlandırma
ATV930D30N4 iki ayrı güç değeri sunar. (1) Normal Şart (ND / düşük aşırı yük): 30 kW, 61,5 A — değişken tork yükleri (pompa, fan) için; bu yükler ani aşırı yük talep etmez, bu yüzden daha yüksek güç verilebilir. Aşırı yük: 73,8 A / 60 s (≈%120). (2) Ağır Şart (HD / yüksek aşırı yük): 22 kW, 46,3 A — sabit tork ve zorlu yükler (konveyör, karıştırıcı, kompresör) için; bunlar kalkışta ve darbeli yüklerde yüksek tork ister, sürücü buna marjla cevap verir. Neden önemli: (a) Yük tipinize göre doğru değeri seçmezseniz sürücü ya yetersiz kalır ya da gereksiz büyük olur. (b) Pompa/fan gibi değişken tork → ND (30 kW kullanın). (c) Sabit tork/darbeli yük → HD (22 kW olarak değerlendirin). Bu çift değer, tek sürücüyle geniş bir uygulama yelpazesine doğru boyutlandırma esnekliği sağlar.
★ Servis Odaklı: Gömülü İzleme + Çoklu Haberleşme + Güvenlik
Enerji İzleme, Bağlanabilirlik ve Fonksiyonel Güvenlik
ATV930'un Altivar Process ailesini öne çıkaran yönü servis ve bağlanabilirlik odağıdır. (1) Gömülü enerji izleme: Sürücü, enerji tüketimini ölçer ve raporlar → proses verimliliğini takip edebilirsiniz. (2) Web sunucu: Dahili web arayüzü ile tarayıcıdan izleme/teşhis. (3) Çoklu dahili haberleşme: Modbus seri + Ethernet/IP + Modbus TCP (çift RJ45: daisy-chain) standart; PROFIBUS, PROFINET, EtherCAT, CANopen vb. opsiyonel kartlarla. (4) Zengin I/O: 8 dijital giriş, 2 dijital çıkış, 3 analog giriş, 2 analog çıkış, 3 röle. (5) Fonksiyonel güvenlik: STO (Güvenli Tork Kapatma) ve SS1/SS2/SOS/SDI gibi fonksiyonlar (IEC 61508 / ISO 13849-1) → harici güvenlik donanımı ihtiyacını azaltır. (6) Motor esnekliği: Asenkron + senkron (PMSM/SynRM) ve 4 kadran çalışma. (7) Grafik terminal: Sezgisel, çok dilli ekranla kolay devreye alma. Bu özellikler ATV930'u kritik proseslerde şeffaf, güvenli ve entegre edilebilir kılar.
Temel Özellikler ve Fonksiyonlar
ATV930D30N4 Öne Çıkan Özellikleri
ND/HD Çift Değer
30 kW (ND) / 22 kW (HD): esnek boyutlandırma
Dahili EMC + Fren Kesici
Entegre EMC filtre + brake transistor
Asenkron + Senkron
PMSM/SynRM desteği, 4 kadran çalışma
Çoklu Haberleşme
Modbus + Ethernet/IP + Modbus TCP dahili
STO + Güvenlik
SS1/SS2/SOS/SDI (IEC 61508 / 13849-1)
Enerji İzleme + Web
Gömülü ölçüm, web sunucu, grafik terminal
Altivar Process Aile Karşılaştırması
ATV930 vs ATV950 vs ATV630: Hangisi Bana Uygun?
| ÖZELLİK | ATV930 (Bu Ürün) | ATV950 | ATV630 |
| Aile | Altivar Process 900 | Altivar Process 900 | Altivar Process 600 |
| Kasa | IP21 / UL Type 1 (duvar) | IP55 (tozlu/nemli) | IP21 (duvar) |
| Servis/İzleme | Gelişmiş (enerji, web, güvenlik) | Gelişmiş | Temel proses |
| Motor Desteği | Asenkron + senkron | Asenkron + senkron | Asenkron + senkron |
| İdeal Kullanım | Kritik proses, pano içi | Pano gerektirmeyen, zorlu ortam | Standart pompa/fan |
Schneider ATV930 N4 (400V): Güç Modelleri
ATV930 ...N4 Güç Aralığı (Bu Ürün Çevresi)
| MODEL | GÜÇ (ND) | GÜÇ (HD) |
| ATV930D18N4 | 18,5 kW | 15 kW |
| ATV930D22N4 | 22 kW | 18,5 kW |
| ATV930D30N4 ✓ (bu ürün) | 30 kW | 22 kW |
| ATV930D37N4 | 37 kW | 30 kW |
| ATV930D45N4 | 45 kW | 37 kW |
Öne Çıkan Özellikler: 6'lı Özet
30 kW Güç
ND/HD30 kW ND / 22 kW HD: esnek boyutlandırma
61,5 A Çıkış
38,1 kVA%120 aşırı yük (73,8 A / 60 s)
Dahili EMC + Fren
entegreEMC filtre + fren kesici dahili
Çoklu Haberleşme
Ethernet/IPModbus + Ethernet/IP + Modbus TCP
Güvenlik
STOSTO + SS1/SS2/SOS/SDI fonksiyonları
Zorlu Ortam
3C3/3S3Kimyasal/toz dayanımı, titreşim/darbe testli
Tipik Uygulama Alanları
Pompa SistemleriSu/atıksu, booster, proses pompaları (ND)
Fan / HavaEndüstriyel fanlar, havalandırma, baca
KompresörHava/proses kompresörleri (HD değerlendirin)
Karıştırıcı / MikserProses karıştırıcı, agitatör — sabit tork
Endüstriyel ProsesKritik üretim hatları, sürekli prosesler
Konveyör / TaşımaBant, taşıma sistemleri: darbeli yük
Teknik Notlar (Web Doğrulanmış — Schneider resmi spesifikasyon + EAN 3606480883361 + dağıtıcı verisi): Ürün kodu: ATV930D30N4. EAN: 3606480883361. Seri: Altivar Process ATV900 (ATV930, duvara monte). Güç: 30 kW (ND) / 22 kW (HD). Giriş: 3 × 380-480 VAC (-%15…+%10), 50-60 Hz. Çıkış akımı: 61,5 A (ND) / 46,3 A (HD) @ 4 kHz. Görünür güç: 38,1 kVA (ND) / 29,8 kVA (HD) @ 480V. Hat akımı: 53,3 A @380V / 45,9 A @480V (ND). Maks. giriş akımı: 53,3 A. Maks. geçici akım: 73,8 A / 60 s (ND). Maks. çıkış gerilimi: 480 V. Maks. çıkış frekansı: 599 Hz. Anahtarlama: 2-16 kHz (nom. 4 kHz). Güç kaybı: ~640 W (zorlanmış konv. @380V 4 kHz). Isc: 50 kA. Kasa: IP21 / UL Type 1, duvara monte. EMC: dahili filtre. Fren kesici: entegre. Motor: asenkron + senkron (PMSM/SynRM), 4 kadran. Haberleşme: Modbus seri + Ethernet/IP + Modbus TCP (2× RJ45) dahili; opsiyonel PROFIBUS/PROFINET/DeviceNet/EtherCAT/CANopen. I/O: 8 DI + 2 DO + 3 AI + 2 AO + 3 röle. Güvenlik: STO + SS1/SS2/SOS/SDI (IEC 61508 / ISO 13849-1). Ortam: -15…+50°C (deratingsiz), 50-60°C deratingli; 3C3/3S3; nem 5-95% yoğuşmasız. Soğutma: 240 m³/h. Ölçü: 226 × 673 × 274 mm, 28 kg. Bağlantı: hat/motor/DC 25-50 mm², kontrol 0,5-1,5 mm². Standartlar: UL 508C, IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 61508, ISO 13849-1. Sertifika: CE, UL, CSA, TÜV.
ATV930D30N4 Seçim ve Kullanım İpuçları: (1) ND mi HD mi: Pompa/fan (değişken tork) → 30 kW ND; konveyör/karıştırıcı/kompresör (sabit/darbeli tork) → 22 kW HD olarak boyutlandırın. (2) Motor akımı: Motorunuzun anma akımı, seçtiğiniz şartın çıkış akımını (ND 61,5 A / HD 46,3 A) aşmamalı. (3) Kasa: IP21 → uygun havalandırmalı pano içine; tozlu/nemli/dış ortam için IP55 ATV950 versiyonu. (4) Fren: Entegre fren kesici var: hızlı yavaşlama/rejeneratif yük için uygun fren direnci ekleyin. (5) EMC: Dahili filtre var; motor kablosu uzunluğu ve ekran topraklaması EMC sınıfını etkiler. (6) Haberleşme: Çift RJ45 ile Ethernet/IP daisy-chain; PROFINET vb. için opsiyon kartı. (7) Güvenlik: STOA/STOB terminallerini güvenlik devresine doğru bağlayın. (8) Sıcaklık/yükseklik: +50°C üzeri ve 1000 m üzeri rakımda derating uygulayın. (9) Devreye alma: SoMove yazılımı + grafik terminal ile hızlı parametre ve yedekleme.
Önemli Güvenlik ve Kullanım Uyarıları: (1) Kalifiye montaj: Kurulum ve devreye alma yetkili elektrik personeli tarafından yapılmalı; yüksek gerilim ve enerji depolayan DC bara kondansatörleri mevcuttur. (2) Boşalma süresi: Şebeke kesildikten sonra "gerilim var" LED'i sönene ve DC bara boşalana kadar bekleyin; dokunmadan önce gerilimi ölçün. (3) Topraklama: Kaçak akım nedeniyle uygun PE topraklaması ve gerekiyorsa uygun tip RCD şart. (4) IP21: Tozlu/sıçramalı ortamdan korunmalı; uygun panoya monte edilmeli. (5) Havalandırma: ~640 W ısı + 240 m³/h soğutma → pano havalandırması/klimasını boyutlandırın; cihaz çevresinde boşluk bırakın. (6) STO: Güvenlik fonksiyonları doğru tasarlanmalı; STO bağlantısı yanlışsa güvenlik sağlanmaz. (7) Motor kablosu: Ekranlı kablo + uygun kesit (25-50 mm²); kablo uzunluğu EMC ve derating'i etkiler. (8) Parametre: Yanlış motor/limit parametreleri ekipman hasarına yol açabilir. (9) Fren direnci: Rejeneratif yükte uygun direnç boyutlandırılmalı.
✔ Schneider ATV930D30N4: Altivar Process ATV900 30 kW Değişken Hızlı Sürücü (VFD) | ✔ EAN: 3606480883361 | ✔ Seri: ATV930 (duvara monte, IP21) — servis odaklı proses sürücüsü | ✔ ★ Güç: 30 kW (ND) / 22 kW (HD) | ✔ Giriş: 3 × 380-480 VAC, 50/60 Hz | ✔ ★ Çıkış akımı: 61,5 A (ND) / 46,3 A (HD) | ✔ Görünür güç: 38,1 kVA | ✔ ★ Aşırı yük: 73,8 A / 60 s (%120) | ✔ ★ Kasa: IP21 / UL Type 1 · 28 kg · 226×673×274 mm | ✔ ★ Dahili EMC filtre + entegre fren kesici | ✔ Motor: asenkron + senkron (PMSM/SynRM), 4 kadran | ✔ ★ Haberleşme: Modbus + Ethernet/IP + Modbus TCP (2× RJ45) dahili | ✔ I/O: 8 DI · 2 DO · 3 AI · 2 AO · 3 röle | ✔ ★ Güvenlik: STO + SS1/SS2/SOS/SDI | ✔ ★ Gömülü enerji izleme + web sunucu + grafik terminal | ✔ Maks. çıkış frekansı: 599 Hz | ✔ Ortam: -15…+50°C · 3C3/3S3 zorlu ortam | ✔ Sertifika: CE · UL · CSA · TÜV | ✔ Uygulama: pompa, fan, kompresör, karıştırıcı, endüstriyel proses | ✔ Üretici: Schneider Electric — orijinal ürün, Ariproses güvencesiyle
Teknik Özellikler :
| Genel Bilgiler | |
| Ürün Kodu | ATV930D30N4 |
| EAN / Barkod | 3606480883361 |
| Ürün Serisi | Altivar Process ATV900 (ATV930) |
| Bileşen Tipi | Değişken hızlı sürücü (VFD) |
| Montaj | Duvara monte (muhafazalı) |
| Üretici | Schneider Electric |
| Güç ve Çıkış | |
| Motor Gücü (ND) | 30 kW (normal şart) |
| Motor Gücü (HD) | 22 kW (ağır şart) |
| Çıkış Akımı (ND) | 61,5 A @ 4 kHz |
| Çıkış Akımı (HD) | 46,3 A @ 4 kHz |
| Görünür Güç | 38,1 kVA (ND) / 29,8 kVA (HD) @ 480V |
| Maks. Geçici Akım | 73,8 A / 60 s (ND) |
| Maks. Çıkış Gerilimi | 480 V |
| Maks. Çıkış Frekansı | 599 Hz |
| Giriş | |
| Besleme Gerilimi | 3 × 380-480 VAC (-%15…+%10) |
| Şebeke Frekansı | 50-60 Hz (±%5) |
| Hat Akımı (ND) | 53,3 A @380V / 45,9 A @480V |
| Maks. Giriş Akımı | 53,3 A |
| Muhtemel Hat Isc | 50 kA |
| Kontrol ve Motor | |
| Asenkron Kontrol | Sabit / değişken / optimum tork |
| Senkron Kontrol | PMSM (sabit mıknatıslı) + SynRM (relüktans) |
| 4 Kadran Çalışma | Var |
| Anahtarlama Frekansı | 2-16 kHz ayarlanabilir (nom. 4 kHz) |
| Regülasyon | Ayarlanabilir PID |
| Terminal | Grafik ekranlı (çok dilli) |
| Haberleşme ve I/O | |
| Dahili Haberleşme | Modbus seri + Ethernet/IP + Modbus TCP (2× RJ45) |
| Opsiyonel Haberleşme | PROFIBUS DP, PROFINET, DeviceNet, EtherCAT, CANopen, Powerlink |
| Dijital Giriş | 8 (DI7/DI8 darbe) + STOA/STOB |
| Dijital Çıkış | 2 |
| Analog Giriş / Çıkış | 3 AI (12 bit) / 2 AO (10 bit) |
| Röle Çıkış | 3 (R1 hata + R2/R3 sekans) |
| Koruma, EMC ve Güvenlik | |
| IP Koruma Sınıfı | IP21 / UL Type 1 |
| EMC Filtre | Dahili (EMC plaka opsiyonu ile) |
| Fren Kesici (Transistor) | Entegre |
| Güvenlik Fonksiyonları | STO + SS1/SS2/SOS/SDI |
| Koruma | Termal, aşırı akım/gerilim, kısa devre, faz kaybı, aşırı hız, toprak kaçağı |
| Aşırı Gerilim Kategorisi | III |
| Fiziksel ve Çevre | |
| Ölçüler (G×Y×D) | 226 × 673 × 274 mm |
| Ağırlık | 28 kg |
| Soğutma | Zorlanmış (240 m³/h) |
| Çalışma Sıcaklığı | -15…+50°C (deratingsiz), 50-60°C deratingli |
| Çalışma Yüksekliği | ≤1000 m (deratingsiz), 4800 m'ye kadar deratingli |
| Bağıl Nem | 5-95% yoğuşmasız |
| Çevre Sınıfı | 3C3 (kimyasal) / 3S3 (toz) |
| Gürültü Seviyesi | 71,5 dB |
| Bağlantı ve Sertifika | |
| Hat/Motor/DC Bağlantı | Vidalı terminal 25-50 mm² (AWG 4-1) |
| Kontrol Bağlantı | Vidalı terminal 0,5-1,5 mm² |
| Sertifika | CE · UL · CSA · TÜV |
| Standartlar | UL 508C · IEC 61800-3 · IEC 61800-5-1 · IEC 61000-3-12 · IEC 61508 · ISO 13849-1 |
Sık Sorulan Sorular
"30 kW (ND) / 22 kW (HD)" ne demek? Hangi gücü seçmeliyim?
ATV930D30N4 iki ayrı güç değeriyle gelir; bu, yük tipinize göre doğru boyutlandırma içindir. ND (Normal Duty / Normal Şart — düşük aşırı yük): 30 kW, 61,5 A. Değişken tork yükleri (pompa, fan) içindir — bu yükler kalkışta ve çalışmada nominalin çok üstünde tork istemez, bu yüzden sürücüden daha yüksek güç alınabilir. HD (Heavy Duty / Ağır Şart — yüksek aşırı yük): 22 kW, 46,3 A. Sabit tork ve darbeli yükler (konveyör, karıştırıcı, kırıcı, kompresör) içindir — bunlar kalkışta ve yük değişiminde yüksek tork ister; sürücü daha fazla aşırı yük marjı sağlamak için daha düşük sürekli güçte değerlendirilir. Pratik seçim: (a) Pompanız/fanınız varsa → 30 kW ND. (b) Konveyör/karıştırıcı/kompresör gibi zorlu yük varsa → motorunuzu 22 kW HD değerine göre kontrol edin. Önemli: Yanlış şart seçimi ya yetersiz tork ya da gereksiz büyük sürücü demektir. Ariproses olarak yük tipinize ve motor etiketinize göre doğru şart ve modeli belirliyoruz.
N4 ne anlama geliyor? Bu sürücü 380V'ta da 480V'ta da çalışır mı?
N4, sürücünün şebeke gerilim sınıfını belirtir: 3 faz 380-480 VAC (tolerans -%15…+%10, yani yaklaşık 323-528 V arası). Yani: Hem 400 V hem 440 V hem 480 V üç fazlı şebekelerde çalışır — Türkiye'deki standart 400 V şebeke için uygundur. Diğer sınıflar: Schneider kataloğunda farklı gerilim sınıfları farklı harflerle gösterilir (örn. başka bir sınıf 200-240 V için). Çıkış: Maksimum çıkış gerilimi giriş gerilimini aşamaz (maks. 480 V); sürücü motora giriş gerilimine kadar değişken gerilim/frekans verir. Frekans: 50/60 Hz şebeke; çıkış frekansı 0-599 Hz arasında ayarlanabilir. Pratik: 400 V 3 faz şebekeniz varsa ve motorunuz 400 V ise, ATV930...N4 doğru sınıftır. Ariproses olarak şebeke ve motor geriliminize göre doğru sürücüyü öneriyoruz.
ATV930 ile ATV950 / ATV630 farkı nedir?
Üçü de Schneider Altivar Process sürücüsüdür, fark aile, kasa ve özellik düzeyindedir. ATV930 (bu ürün): Altivar Process 900 ailesi, IP21 / duvara monte: pano içine konur, en gelişmiş servis/izleme/güvenlik özelliklerine sahiptir. ATV950: Aynı 900 ailesi ama IP55: ayrı pano gerektirmez, tozlu/nemli/zorlu ortamlara doğrudan monte edilebilir. ATV630: Altivar Process 600 ailesi: daha çok standart pompa/fan uygulamalarına yönelik, 900'e göre daha temel servis seti. Ortak: Üçü de asenkron + senkron motor destekler, değişken hız kontrolü yapar. Hangisi: (a) Kritik proses + pano içi + gelişmiş izleme/güvenlik → ATV930 (bu ürün). (b) Pano istemeyen, zorlu ortam → ATV950 (IP55). (c) Standart pompa/fan, daha ekonomik → ATV630. Ariproses olarak uygulamanıza ve ortam koşullarınıza göre doğru aile/kasa seçiminde destek veriyoruz.
Dahili EMC filtre ve entegre fren kesici ne avantaj sağlar? STO nedir?
Dahili EMC filtre: Sürücünün şebekeye yaydığı elektromanyetik girişimi sınırlar: çoğu kurulumda harici EMC filtre ihtiyacını ortadan kaldırır, kurulum maliyetini ve yer ihtiyacını azaltır (motor kablo uzunluğu ve ekran topraklaması EMC sınıfını etkiler). Entegre fren kesici (brake transistor): Motorun hızlı yavaşladığı veya rejeneratif (yükten enerji geri gelen) durumlarda, DC barada biriken enerjiyi bir fren direncine yönlendirme devresi sürücüde dahildir. Sadece uygun bir fren direnci eklemeniz yeterlidir; ayrı fren ünitesi gerekmez. Avantaj: Yüksek ataletli yüklerde (fan, santrifüj, konveyör) hızlı ve kontrollü durdurma. STO (Safe Torque Off / Güvenli Tork Kapatma): Bir güvenlik fonksiyonudur: etkinleştiğinde sürücü motora tork üretmesini güvenli biçimde keser (motor serbest durur), ana kontaktör açmaya gerek kalmadan. Avantaj: Acil durdurma ve bakım güvenliği için sertifikalı (IEC 61508 / ISO 13849-1) çözüm; harici güvenlik donanımını sadeleştirir. ATV930 ayrıca SS1/SS2/SOS/SDI gibi ek güvenlik fonksiyonları da sunar. Ariproses olarak EMC, frenleme ve güvenlik tasarımında destek veriyoruz.
Ürün orijinal Schneider mi? Garanti, devreye alma ve tedarik?
Evet, %100 orijinal Schneider Electric ürünüdür (EAN 3606480883361). Schneider Electric, enerji yönetimi ve endüstriyel otomasyonda dünya lideri markalardan biridir. Ariproses olarak orijinal Schneider ürünleri tedarik edilmektedir. Garanti: Schneider standart üretici garantisi. Tedarik: (1) Stok: ATV930D30N4 yaygın bir güçtür, stoktan/hızlı temin. (2) Stokta yoksa: Schneider Türkiye / distribütör kanalından tedarik. (3) Proje/toplu: Miktar bazlı özel fiyat. (4) Versiyon/opsiyon: IP55 (ATV950), farklı güçler, haberleşme/enkoder/I-O kartları, fren direnci, hat reaktörü, harmonik filtre temin edilebilir. Ariproses hizmetleri: Sürücü boyutlandırma (motor + yük + ND/HD), Altivar Process ATV900 (ATV930/ATV950) ve ATV600 (ATV630/650) seçimi, Altivar Machine (ATV340/ATV320) alternatifi, aksesuar (fren direnci, hat/motor reaktörü, harmonik filtre, dV/dt filtre, haberleşme kartı), SoMove devreye alma yazılımı desteği, komple pano çözümü, diğer marka sürücüler (ABB, Danfoss, Siemens, Vacon). İlgili ATV930 N4 modelleri: ATV930D22N4 (22 kW), ATV930D30N4 (30 kW — bu ürün), ATV930D37N4 (37 kW), ATV930D45N4 (45 kW). Detaylı bilgi, güncel fiyat ve teklif için +90 532 224 04 33 veya info@ariproses.com.
İlgili Schneider Altivar Sürücü Ürünleri
ATV930D30N4
Bu Ürün ✓ (30kW IP21)
Schneider ATV930D30N4
30 kW ND / 22 kW HD · 61,5 A · IP21 · dahili EMC + fren · STO
Seçildi ✓ATV930D37N4
Üst Güç (37kW)
Schneider ATV930D37N4
37 kW ND / 30 kW HD · aynı seri — daha yüksek güç
İnceleATV950D30N4
IP55 Versiyon (30kW)
Schneider ATV950D30N4
30 kW · IP55 — pano gerektirmeyen, tozlu/nemli ortam
İncelePompa, Fan, Kompresör ve Endüstriyel Proses Sistemleriniz için 30 kW Schneider Altivar Process Sürücü
Stok, fiyat, motor/yük ve ND/HD'ye göre sürücü boyutlandırma, ATV930 / ATV950 / ATV630 seçimi, IP55 versiyon, haberleşme kartı,
fren direnci, hat/motor reaktörü, harmonik filtre ve komple pano çözümü için hemen ulaşın.
Orijinal Schneider Enerji İzleme + Web 1-3 Gün Türkiye Kargo Boyutlandırma & Devreye Alma Desteği Proje/Toplu Sipariş İndirimi
