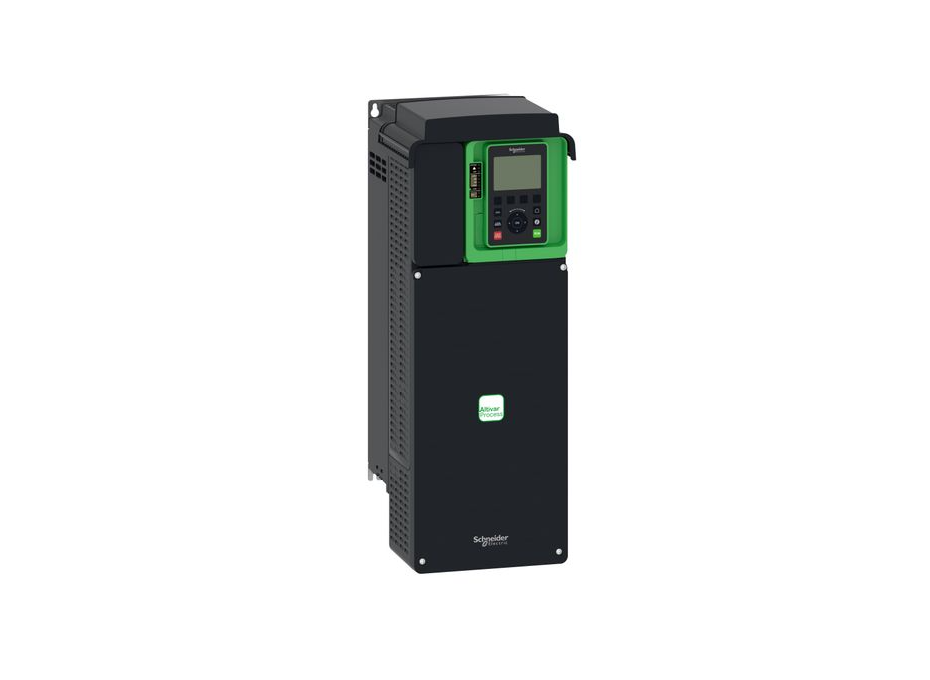

SCHNEIDER ELECTRIC ATV930D18N4 | 18.5kW Altivar Process VFD
Schneider Orijinal ✅ UYGUN FİYAT 18.5kW · 380-480V Dahili Fren Chopper EtherNet/IP + Modbus TCP
Schneider Electric ATV930D18N4 Altivar Process ATV900 Serisi 18,5 kW (Normal Duty) / 15 kW (Heavy Duty) Üç Faz Kompakt Değişken Hız Sürücü: Frekans İnverteri / Motor Hız Kontrol Cihazı (VFD/VSD), 380-480 VAC Giriş, 39,2 A Nominal Çıkış Akımı, %120 (ND) ve %150 (HD) Aşırı Yük, Dahili Fren Chopper (Built-in Braking Unit), Gömülü EtherNet/IP + Modbus TCP + Modbus Serial Haberleşme, Web Sunucu ve Data Logging, Entegre EMC Filtre (Kategori C2/C3), STO (Safe Torque Off, SIL3) Güvenlik Fonksiyonu, Asenkron ve Senkron (PM / SynRM) Motor Kontrolü, 0,1-599 Hz Çıkış Frekansı, Grafik Ekranlı HMI Terminali, Duvar Montaj, IP21 / UL Type 1: Pompa, Fan, Konveyör, Karıştırıcı, Pres ve Orta Güçlü Proses Uygulamaları için Kompakt ve Güvenilir Sürücü
Schneider Electric · Altivar Process ATV900 / ATV930 Serisi (Proses ve Makine Sürücüsü) · ★ Kompakt orta güç segmenti · Ürün Kodu: ATV930D18N4 · Güç: 18,5 kW (ND) / 15 kW (HD) · HP: 25 HP (ND) / 20 HP (HD) · ★ Çift güç sınıfı: Normal Duty (%120) ve Heavy Duty (%150) · Giriş: 380-480 VAC, 3 faz, 50/60 Hz · Çıkış akımı: 39,2 A (4 kHz, ND) / 31,7 A (HD) · ★ Aşırı yük: 47 A / 60 s (ND), 47,6 A / 60 s (HD) · Görünür güç: 24 kVA (480V ND) · ★ Dahili fren chopper: Var (built-in braking unit): sadece harici direnç eklenir · Çıkış frekansı: 0,1-599 Hz · ★ Haberleşme: gömülü EtherNet/IP + Modbus TCP + Modbus serial (opsiyon: Profibus, PROFINET, EtherCAT, CANopen, Powerlink) · ★ Web sunucu + data logging · ★ Güvenlik: STO (Safe Torque Off, SIL3) · Motor: asenkron + senkron (PM / SynRM) · ★ EMC filtre: entegre (kategori C2 / C3) · Anahtarlama frek.: 2-16 kHz (nominal 4 kHz) · ★ Ortam sınıfı: 3C3 / 3S3 · Montaj: duvar · Koruma: IP21 / UL Type 1 · ★ Kompakt: 211×546×235 mm · 14,2 kg · Soğutma: fanlı (215 m³/h) · 59,5 dB · Standartlar: IEC 61800-3 · 61800-5-1 · 61508 · ISO 13849-1 · UL 508C · TÜV/UL/CSA/CE · Orijinal Schneider — Ariproses güvencesiyle
ATV930D18N4 18.5kW ND / 15kW HD 380-480V · 39.2A Dahili Fren Chopper EtherNet/IP + Modbus TCP STO SIL3 · Kompakt 14.2kg
18.5 kW
ND · 25 HP
39.2 A
çıkış akımı
380-480V
3 faz
Bu Schneider kompakt sürücü son 24 saatte 38 pano üreticisi, otomasyon mühendisi ve sistem entegratörü tarafından incelendi — Stok ve fiyat için +90 532 224 04 33
Ürün Hakkında
Kısa Açıklama: Schneider Electric ATV930D18N4, Schneider'in Altivar Process ATV900 (ATV930 serisi) kompakt değişken hız sürücüsüdür (VFD / frekans inverteri). ★ Çift güç sınıfı: Normal Duty'de 18,5 kW (25 HP, %120 aşırı yük), Heavy Duty'de 15 kW (20 HP, %150 aşırı yük). Giriş: 380-480 VAC, 3 faz, 50/60 Hz. Çıkış akımı: 39,2 A (4 kHz, ND) / 31,7 A (HD). Aşırı yük akımı: 47 A / 60 s (ND), 47,6 A / 60 s (HD). Hat akımı: 33,4 A @380V (ND). Görünür güç: 24 kVA (480V ND). ★ Dahili fren chopper: Bu modelde fren chopper DAHİLİDİR (built-in braking unit): dinamik frenleme için sadece harici fren direnci eklenir (büyük ATV930 modellerinden farklı olarak ayrı fren modülü gerekmez). Çıkış frekansı: 0,1-599 Hz. Anahtarlama frekansı: 2-16 kHz ayarlanabilir (nominal 4 kHz). ★ Motor kontrolü: Asenkron (sabit/değişken/optimize tork) ve senkron: kalıcı mıknatıslı (PM) + senkron relüktans (SynRM). ★ Haberleşme (gömülü): EtherNet/IP + Modbus TCP + Modbus serial (RS485). Opsiyon kartları: Profibus DP, PROFINET, DeviceNet, EtherCAT, CANopen, Ethernet Powerlink. ★ Web sunucu + data logging (uzaktan teşhis, önleyici bakım). ★ Fonksiyonel güvenlik: STO (Safe Torque Off, SIL3): IEC 61508 / ISO 13849-1. ★ EMC filtre: entegre (IEC 61800-3 kategori C2 50m / C3 150m). ★ Ortam sınıfı: 3C3 (kimyasal kirlilik) + 3S3 (toz) (IEC 60721-3-3). I/O: 8+2 dijital giriş, 2 dijital çıkış, 3 analog giriş, 2 analog çıkış, 3 röle çıkışı. Soğutma: Zorlamalı hava (fanlı), 215 m³/h, 59,5 dB. Sıcaklık: -15...+50°C (deratingsiz), +50...+60°C (deratingli); depolama -40...+70°C. Montaj: duvar. Koruma: IP21 / UL Type 1. ★ Kompakt: 211 × 546 × 235 mm, 14,2 kg. Bağlantı: vidalı terminal (şebeke/motor 10-16 mm²). Standartlar: IEC 61800-3, 61800-5-1, 61000-3-12, 61508, ISO 13849-1, UL 508C; TÜV/UL/CSA/CE; Green Premium. Uygulama: pompa, fan, konveyör, karıştırıcı, pres, ekstruder, su/atıksu, gıda. Orijinal Schneider.
Pompa, fan, konveyör, karıştırıcı ve pres gibi orta güçlü motor uygulamalarında, motoru kontrollü hızlandırıp yavaşlatmak, enerji tasarrufu sağlamak ve prosesi hassas yönetmek için kompakt ve güvenilir bir değişken hız sürücüsüne (VFD) ihtiyaç duyulur. Schneider Electric ATV930D18N4, bu görev için tasarlanmış Altivar Process ATV900 serisi 18,5 kW (ND) / 15 kW (HD) üç faz kompakt bir sürücüdür. Öne çıkan özellikleri: çift güç sınıfı (ND %120 / HD %150 aşırı yük), dahili fren chopper (frenleme için sadece direnç eklenir), gömülü EtherNet/IP + Modbus TCP haberleşme, web sunucu + data logging, entegre EMC filtre, asenkron + senkron (PM/SynRM) motor kontrolü, STO (SIL3) fonksiyonel güvenlik ve kompakt gövde (14,2 kg). ATV900 ailesinin tüm gelişmiş özelliklerini kompakt bir pakette sunarak orta güçlü proses uygulamaları için ekonomik ve güvenilir bir çözüm sağlar.
Ürün Kodu Çözümleme: ATV930D18N4
Ürün Kodunun Anlamı
ATV930
Altivar Process ATV900
D18
18,5 kW güç
N4
380-480V 3 faz
(—)
Standart (C yok)
ATV930 = Altivar Process ATV900 ailesi (proses/makine sürücüsü) · D18 = 18,5 kW (ND) — "D" öneki 100 kW altı güçleri gösterir · N4 = 380-480 VAC, 3 faz · Sonda "C" yok = standart versiyon (bu modelde fren chopper dahili) · Bu kompakt frame, datasheet'e göre 3C3/3S3 ortam sınıfında çalışır
Ana Teknik Spesifikasyonlar
Güç
18.5 kW
ND (25 HP)
HD: 15 kW
Çıkış Akımı
39.2 A
ND · HD: 31.7A
(4 kHz)
Giriş
380-480V
3 faz
50/60 Hz
Fren
Dahili
chopper var
(+ direnç)
Fiziksel Yapı: Kompakt Grafik Ekranlı Sürücü
Kompakt Gövde + Dahili Fren Chopper
- Çıkış3 faz / 39.2A
- Güç sınıfıND 18.5 / HD 15kW
- FrenDahili chopper
- HaberleşmeEthernet/IP+ModbusTCP
- GüvenlikSTO (SIL3)
- Boyut211×546×235 mm
★ Çift Güç Sınıfı: Normal Duty (18.5kW) & Heavy Duty (15kW)
Normal Duty %120 / Heavy Duty %150 Aşırı Yük
ATV930D18N4'ün önemli bir özelliği iki ayrı güç sınıfında çalışabilmesidir. Normal Duty (ND: düşük aşırı yük): 18,5 kW / 25 HP, 39,2 A sürekli çıkış, %120 aşırı yük (47 A / 60 s). Düşük başlangıç torku gereken sabit/değişken tork yükler için: pompa, fan, kompresör. Heavy Duty (HD — yüksek aşırı yük): 15 kW / 20 HP, 31,7 A sürekli çıkış, %150 aşırı yük (47,6 A / 60 s). Yüksek başlangıç torku ve dinamik yük gereken uygulamalar için: konveyör, karıştırıcı, pres, ekstruder. Avantajı: Aynı sürücü, motorun yük profiline göre ND veya HD modunda parametrelenebilir → uygulamaya doğru tork rezervi. Seçim mantığı: Yükünüz yüksek kalkış torku istiyorsa HD (15kW); değişken tork pompa/fan ise ND (18,5kW). Bu çift sınıf yapı, ATV930D18N4'ü geniş bir orta güç yelpazesi için esnek kılar.
★ Dahili Fren Chopper + Kompakt + STO (SIL3) Güvenlik
Built-in Braking Unit + Kompakt Gövde + Fonksiyonel Güvenlik
ATV930D18N4'ün büyük ATV930 modellerinden (D75/C11/C13) ayrılan en önemli özelliği dahili fren chopper'a sahip olmasıdır. Avantajları: (1) Dahili fren chopper: Dinamik (rejeneratif) frenleme için ayrı bir fren modülü almanıza gerek yoktur : sürücü içindeki chopper hazırdır, yalnızca uygun bir harici fren direnci eklemeniz yeterlidir. Bu, konveyör, karıştırıcı, kaldırma gibi sık duran/yüksek ataletli uygulamalarda kurulumu basitleştirir ve maliyeti düşürür. (2) Kompakt gövde: 211 × 546 × 235 mm, sadece 14,2 kg : küçük panolara kolay sığar, taşıması ve montajı kolaydır. (3) STO (SIL3): Entegre Safe Torque Off fonksiyonel güvenlik (IEC 61508 SIL3 / ISO 13849-1) — makine güvenlik devresine doğrudan entegre olur, harici güvenlik rölesi ihtiyacını azaltır. (4) Entegre EMC filtre: C2 (50m) / C3 (150m) :şebeke gürültüsü yönetimi. (5) Web sunucu + data logging: Uzaktan teşhis ve önleyici bakım. (6) Sessiz: 59,5 dB, fanlı (215 m³/h). Not: +50°C üzeri ve 1000 m üzeri rakımda çıkış akımı derating edilir. Bu dahili fren + kompakt + güvenlik kombinasyonu, ATV930D18N4'ü orta güçlü, frenleme gerektiren uygulamalar için pratik ve ekonomik kılar.
Temel Özellikler ve Fonksiyonlar
ATV930D18N4 Öne Çıkan Özellikleri
Gömülü Haberleşme
EtherNet/IP + Modbus TCP + Modbus serial standart
Dahili Fren Chopper
Frenleme için sadece harici direnç eklenir
STO (SIL3) Güvenlik
Safe Torque Off: IEC 61508 / ISO 13849-1
Async + Sync Motor
Asenkron + PM + senkron relüktans (SynRM)
Web Sunucu + Data Log
Uzaktan teşhis, önleyici bakım, veri kaydı
Kompakt + EMC Filtre
14,2 kg · entegre EMC filtre (C2/C3)
ATV930D18N4 (18.5kW) vs ATV930D15N4 (15kW)
Schneider ATV930 Güç Karşılaştırması — Hangisi Bana Uygun?
| ÖZELLİK | ATV930D18N4 (Bu Ürün) | ATV930D15N4 |
| Güç (Normal Duty) | 18,5 kW (25 HP) | 15 kW (20 HP) |
| Güç (Heavy Duty) | 15 kW | 11 kW |
| Çıkış Akımı (ND) | 39,2 A | ~33 A |
| Dahili Fren Chopper | Var | Var |
| Haberleşme / Güvenlik | Ethernet/IP+ModbusTCP · STO (aynı) | Ethernet/IP+ModbusTCP · STO |
| Gövde | Kompakt · 14,2 kg | Kompakt (benzer) |
| İdeal Kullanım | 18,5 kW'a kadar motor | 15 kW'a kadar motor |
Schneider ATV930 (380-480V): Güç Modelleri
ATV930 ...N4 Üç Faz 400V Güç Aralığı (örnek modeller)
| MODEL | GÜÇ (ND) | GÜÇ (HD) |
| ATV930D11N4 | 11 kW | 7,5 kW |
| ATV930D15N4 | 15 kW | 11 kW |
| ATV930D18N4 ✓ (bu ürün) | 18,5 kW | 15 kW |
| ATV930D22N4 | 22 kW | 18,5 kW |
| ATV930D30N4 | 30 kW | 22 kW |
| ATV930D37N4 | 37 kW | 30 kW |
Öne Çıkan Özellikler: 6'lı Özet
18.5 kW Güç
ND/HD18.5kW ND / 15kW HD: çift güç sınıfı
Dahili Fren
ChopperFrenleme için sadece direnç eklenir
Gömülü Ethernet
IP + TCPEtherNet/IP + Modbus TCP + web sunucu
STO SIL3
GüvenlikSafe Torque Off: IEC 61508 / 13849-1
Motor Kontrolü
PM/SynRMAsenkron + senkron motor desteği
Kompakt
14.2 kg211×546×235 mm: küçük panoya sığar
Tipik Uygulama Alanları
Pompa / Su-AtıksuPompa hız kontrolü, enerji tasarrufu, basınç
Fan / HavalandırmaFan, blower, soğutma: değişken tork
Konveyör / TaşımaBant, taşıma: dahili fren ile kontrollü duruş
Karıştırıcı / MikserGıda, kimya karıştırıcı: yüksek tork (HD)
Pres / EkstruderMalzeme işleme, pres, ekstruder
Genel MakineOrta güçlü makine 18,5 kW motor kontrolü
Teknik Notlar (Web Doğrulanmış: Schneider resmi datasheet): Ürün kodu: ATV930D18N4. Aile: Altivar Process ATV900 / ATV930. Tip: Değişken hız sürücü (VFD/VSD). Varyant: Standart, dahili fren chopper'lı. Güç: 18,5 kW ND / 15 kW HD (25/20 HP). Giriş: 380-480 VAC (-15/+10%), 3 faz, 50/60 Hz. Hat akımı: 33,4A@380V (ND), 27,7A@380V (HD). Çıkış akımı: 39,2A (ND) / 31,7A (HD) @ 4 kHz. Aşırı yük: 47A/60s (ND), 47,6A/60s (HD). Görünür güç: 24 kVA (480V ND). Maks. çıkış gerilimi: ≤ besleme gerilimi. Çıkış frekansı: 0,1-599 Hz. Anahtarlama frek.: 2-16 kHz (nom. 4 kHz). Prospektif Isc: 50 kA. THDi: <%48 (IEC 61000-3-12). Fren: Dahili fren chopper (built-in braking unit) + DC injection. Haberleşme: gömülü EtherNet/IP + Modbus TCP + Modbus serial; opsiyon Profibus/PROFINET/EtherCAT/CANopen/Powerlink. Güvenlik: STO (Safe Torque Off, SIL3). EMC filtre: entegre (C2 50m / C3 150m). Ortam sınıfı: 3C3 + 3S3 (IEC 60721-3-3). Soğutma: fanlı (215 m³/h); güç kaybı 460W (zorlamalı, 380V 4 kHz). Gürültü: 59,5 dB. Sıcaklık: -15...+50°C (deratingsiz), +60°C deratingli; depo -40...+70°C. Rakım: ≤1000m deratingsiz, 4800m'e kadar deratingli. Boyut: 211×546×235 mm, 14,2 kg. Bağlantı: vidalı terminal (şebeke/motor/DC bara 10-16 mm²). Montaj: duvar. Koruma: IP21 / UL Type 1. Standartlar: IEC 61800-3, 61800-5-1, 61000-3-12, 61508, ISO 13849-1, UL 508C; TÜV/UL/CSA/CE; Green Premium.
ATV930D18N4 Seçim ve Kullanım İpuçları: (1) ND mı HD mi: Pompa/fan gibi değişken tork → ND (18,5kW); konveyör/karıştırıcı/pres gibi sabit-yüksek tork → HD (15kW). Motor etiketine ve yük profiline göre seçin. (2) Akım esas: Sürücüyü motor kW'ına değil motor nominal akımına göre boyutlandırın (39,2A ND / 31,7A HD'i aşmayın). (3) Fren direnci: Dahili chopper var → dinamik frenleme için sadece uygun güç/dirençte harici fren direnci eklemeniz yeterli (ayrı fren modülü gerekmez). (4) EMC: Entegre C2 (50m kablo) / C3 (150m kablo) filtre; konut/hassas ortamda ek hat reaktörü veya filtre gerekebilir. (5) Harmonik: Üretici hat reaktörü önerir (harmonik azaltma + sürücü koruma). (6) Kablo: Şebeke/motor 10-16 mm²: uygun kesit + sıkı vidalı terminal. (7) Anahtarlama freq.: Nominal 4 kHz; daha sessiz çalışma için yükseltilebilir (deratingli). (8) Montaj boşluğu: Üst/alt ≥100 mm, yan ≥10 mm; dikey montaj (±10°). (9) Sıcaklık/rakım: +50°C üzeri ve 1000m üzeri rakımda akım deratingi uygulayın.
Önemli Güvenlik ve Kullanım Uyarıları: (1) Kalifiye montaj: Kurulum yetkili elektrik teknisyeni / mühendis tarafından, sürücü kılavuzuna uygun yapılmalı. (2) Topraklama: Cihaz ve motor mutlaka topraklanmalı (PE): kaçak akım yüksektir. (3) DC bara/kapasitör: Enerji kesildikten sonra DC bara kapasitörleri yüklü kalır — kılavuzdaki bekleme süresi dolmadan terminallere dokunmayın. (4) STO ≠ izolasyon: STO motoru güvenli durdurur ancak elektriksel izolasyon sağlamaz; bakım öncesi şebekeyi ayırın/kilitleyin (LOTO). (5) Akım sınırı: Motor akımı sürücü nominal akımını (ND 39,2A / HD 31,7A) aşmamalı. (6) Fren direnci: Dahili chopper'a bağlanan harici direnç doğru güç/değerde seçilmeli; aşırı ısınmaya karşı korumalı monte edilmeli. (7) Soğutma: Fanlı — hava giriş/çıkışı tıkanmamalı, montaj boşlukları korunmalı. (8) Derating: Yüksek sıcaklık/rakım ve yüksek anahtarlama frekansında akım derating zorunlu. (9) Parametre: Motor ve uygulama parametreleri (ND/HD, motor verileri) doğru girilmeli.
✔ Schneider ATV930D18N4: Altivar Process ATV900 / ATV930 Kompakt Değişken Hız Sürücü (VFD) | ✔ Aile: ATV900 : yüksek performanslı proses/makine sürücüsü | ✔ ★ Çift güç: 18,5 kW (ND, %120) / 15 kW (HD, %150) | ✔ HP: 25 / 20 | ✔ Giriş: 380-480 VAC, 3 faz, 50/60 Hz | ✔ Çıkış akımı: 39,2 A (ND) / 31,7 A (HD) · aşırı yük 47A/60s | ✔ Görünür güç: 24 kVA (480V ND) | ✔ ★ Dahili fren chopper: Var sadece harici direnç eklenir | ✔ Çıkış frek.: 0,1-599 Hz · anahtarlama 2-16 kHz (nom. 4 kHz) | ✔ ★ Haberleşme: gömülü EtherNet/IP + Modbus TCP + serial | ✔ ★ Web sunucu + data logging | ✔ ★ Güvenlik: STO (Safe Torque Off, SIL3) | ✔ ★ Motor: asenkron + senkron (PM / SynRM) | ✔ ★ EMC filtre: entegre (C2 50m / C3 150m) | ✔ Ortam sınıfı: 3C3 / 3S3 | ✔ Soğutma: fanlı (215 m³/h) · 59,5 dB | ✔ Sıcaklık: -15...+50°C (deratingsiz) | ✔ ★ Kompakt: 211×546×235 mm · 14,2 kg | ✔ Montaj: duvar · IP21 / UL Type 1 · vidalı terminal (10-16 mm²) | ✔ Standartlar: IEC 61800-3/5-1 · 61508 · ISO 13849-1 · UL 508C · TÜV/UL/CSA/CE · Green Premium | ✔ Uygulama: pompa, fan, konveyör, karıştırıcı, pres, ekstruder, su/atıksu, gıda | ✔ Üretici: Schneider Electric — orijinal ürün.
Teknik Özellikler :
| Genel Bilgiler | |
| Ürün Kodu | ATV930D18N4 |
| Ürün Ailesi / Serisi | Altivar Process ATV900 / ATV930 |
| Ürün Tipi | Değişken hız sürücü (VFD / frekans inverteri) |
| Üretici | Schneider Electric |
| Varyant | Standart, dahili fren chopper'lı |
| Güç ve Çıkış | |
| Motor Gücü (Normal Duty) | 18,5 kW / 25 HP |
| Motor Gücü (Heavy Duty) | 15 kW / 20 HP |
| Sürekli Çıkış Akımı | 39,2 A (ND) / 31,7 A (HD) @ 4 kHz |
| Maks. Geçici (Aşırı Yük) Akım | 47 A / 60 s (ND) · 47,6 A / 60 s (HD) |
| Aşırı Yük Oranı | %120 (ND) · %150 (HD) |
| Görünür Güç | 24 kVA (480V ND) / 20,3 kVA (HD) |
| Çıkış Gerilimi | ≤ besleme gerilimi |
| Çıkış Frekansı | 0,1 - 599 Hz |
| Giriş | |
| Besleme Gerilimi | 380-480 VAC (-15 / +10 %) |
| Faz | 3 faz |
| Şebeke Frekansı | 50 / 60 Hz |
| Hat Akımı | 33,4 A @380V (ND) · 27,7 A @380V (HD) |
| Prospektif Hat Isc | 50 kA |
| Maks. THDi | < %48 (IEC 61000-3-12) |
| Kontrol ve Fren | |
| Motor Kontrol Profili | Asenkron + senkron (PM / SynRM) |
| Anahtarlama Frekansı | 2-16 kHz ayarlanabilir (nominal 4 kHz) |
| Rampa (hız/yavaşlama) | 0.01-9999 s lineer, ayrı ayarlanabilir |
| Fren Chopper | Dahili (built-in): harici direnç eklenir |
| Durdurma | DC injection + dinamik frenleme |
| Dijital Giriş / Çıkış | 8+2 DI / 2 DQ |
| Analog Giriş / Çıkış | 3 AI / 2 AQ |
| Röle Çıkışı | 3 (R1 arıza, R2/R3 sıralama) |
| Haberleşme ve Güvenlik | |
| Gömülü Haberleşme | EtherNet/IP + Modbus TCP + Modbus serial |
| Opsiyon Haberleşme | Profibus DP, PROFINET, DeviceNet, EtherCAT, CANopen, Powerlink |
| Web Sunucu / Data Logging | Var (entegre) |
| Fonksiyonel Güvenlik | STO (Safe Torque Off, SIL3) |
| Güvenlik Standartları | IEC 61508, ISO 13849-1 |
| Fiziksel ve Çevre | |
| EMC Filtre | Entegre (C2 50m / C3 150m) |
| Ortam Sınıfı | 3C3 + 3S3 (IEC 60721-3-3) |
| Soğutma | Zorlamalı hava (fanlı), 215 m³/h |
| Gürültü Seviyesi | 59,5 dB |
| Çalışma Sıcaklığı | -15...+50°C (deratingsiz), +60°C (deratingli) |
| Depolama / Taşıma Sıcaklığı | -40...+70°C |
| Rakım | ≤1000 m deratingsiz (4800 m'e kadar deratingli) |
| Nem | %5-95 yoğuşmasız |
| Titreşim / Şok | 1.5 mm (2-13Hz), 1 gn (13-200Hz) / 15 gn 11 ms |
| Bağlantı | Vidalı terminal (şebeke/motor 10-16 mm²) |
| Montaj | Duvar montaj (dikey ±10°) |
| Koruma Sınıfı | IP21 / UL Type 1 |
| Boyut (G×Y×D) | 211 × 545,9 × 235 mm |
| Ağırlık | 14,2 kg |
| Sertifika | |
| Sertifikalar | UL · TÜV · CSA · CE · REACH · Green Premium |
| Standartlar | IEC 61800-3, 61800-5-1, 61000-3-12, 61508, ISO 13849-1, UL 508C |
Sık Sorulan Sorular
Bu sürücüde fren direnci/chopper var mı? (Büyük ATV930 modellerinden farkı)
Evet: ATV930D18N4'te fren chopper DAHİLİDİR (built-in braking unit). Bu, kompakt ATV930 modellerinin büyük (75-160 kW) modellerden önemli bir farkıdır: büyük modeller "fren chopper'sız" gelir ve ayrı fren modülü gerektirirken, bu modelde chopper zaten içindedir. Ne anlama gelir: Dinamik (rejeneratif) frenleme yapmak için yalnızca uygun bir harici fren direnci bağlamanız yeterlidir: ayrı bir fren modülü almanıza gerek yoktur. Frenleme ne zaman gerekir: (1) Yüksek ataletli yükler hızla durdurulacaksa (fan, santrifüj). (2) Sık/hızlı yavaşlama (konveyör). (3) Atış yükü / overhauling (kaldırma, eğimli konveyör): motor jeneratör gibi çalışıp DC baraya enerji geri besler. Bu enerji fren direncinde ısıya dönüştürülür → DC bara aşırı gerilim hatası önlenir. Direnç seçimi: Fren direncinin gücü ve ohm değeri, yük ataleti ve duruş sıklığına göre seçilir. Basit uygulama (pompa/fan, yavaş duruş): Fren direnci genelde gerekmez, DC injection yeterli olabilir. Ariproses olarak fren direnci boyutlandırmasında yardımcı oluyoruz.
Normal Duty (18.5 kW) ile Heavy Duty (15 kW) farkı nedir?
ATV930D18N4 tek bir cihazdır ama yük profiline göre iki güç sınıfında parametrelenebilir. Normal Duty (ND): 18,5 kW / 25 HP, 39,2 A sürekli, %120 aşırı yük (47A/60s). Değişken tork yükler için — pompa, fan, blower (kalkış torku düşük). Heavy Duty (HD): 15 kW / 20 HP, 31,7 A sürekli, %150 aşırı yük (47,6A/60s). Sabit / yüksek tork ve dinamik yükler için — konveyör, karıştırıcı, pres, ekstruder (yüksek kalkış torku). Nasıl seçilir: (1) Motor etiketindeki gücü ve nominal akımı esas alın. (2) Yük yüksek başlangıç torku istiyorsa HD (motor ≤15 kW). (3) Akışkan/değişken tork ise ND (motor ≤18,5 kW). Pratik: 18,5 kW'lık bir pompa motoru → ND modunda bu sürücü; 15 kW'lık ağır bir karıştırıcı → HD modunda bu sürücü. Ariproses olarak motor ve yük bilgilerinize göre doğru sınıfı belirliyoruz.
Ürün kodunda neden "C" yok? Bu modelin "coated" versiyonu var mı?
ATV930D18N4 kodu çözümlemesi: ATV930 = Altivar Process ATV900 ailesi · D18 = 18,5 kW ("D" öneki 100 kW altı güçleri gösterir) · N4 = 380-480 VAC, 3 faz · sonda "C" yok = standart versiyon. Büyük modellerle fark: Büyük ATV930 modellerinde (D75N4C, C11N4C, C13N4C) sondaki "C" coated (kaplamalı kart) seçeneğini gösterir. Bu kompakt frame'de kod sonunda "C" bulunmamaktadır; ancak datasheet'e göre bu standart model de 3C3 (kimyasal) + 3S3 (toz) ortam sınıflarına uygundur — yani zorlu ortam dayanımı bu modelde mevcuttur. Pratik: Bu sürücü, nemli/tozlu endüstriyel ortamlar için datasheet'te belirtilen 3C3/3S3 koşullarında çalışacak şekilde sınıflandırılmıştır. Özel/aşırı ortam gereksinimleriniz varsa, doğru versiyon ve ek önlemler için Ariproses ile iletişime geçin.
Hangi haberleşme protokollerini destekliyor? PLC entegrasyonu nasıl?
Gömülü (standart) haberleşme: ATV930D18N4, kutudan EtherNet/IP + Modbus TCP + Modbus serial (RS485) destekler — ek karta gerek olmadan çoğu otomasyon mimarisine entegre olur. Opsiyon kartları ile: Profibus DP, PROFINET, DeviceNet, EtherCAT, CANopen (RJ45/SUB-D/terminal) ve Ethernet Powerlink eklenebilir (Slot A). Ek özellikler: (1) Web sunucu: Tarayıcı üzerinden parametre izleme, teşhis. (2) Data logging: Olay/veri kaydı ile önleyici bakım. (3) Encoder kartları: Slot B'ye dijital/analog/resolver encoder arayüzü (kapalı çevrim kontrol). PLC entegrasyonu: Schneider PLC'lerle (Modicon M340/M580) yerel entegrasyon yanı sıra EtherNet/IP üzerinden diğer markalarla da çalışır. Modbus TCP/serial ile SCADA/HMI bağlantısı kolaydır. Ariproses olarak haberleşme kartı seçimi ve PLC/SCADA entegrasyonunda destek veriyoruz.
Bu sürücü ne kadar kompakt? Montaj için ne kadar yer gerekir?
ATV930D18N4 bu güç sınıfı için kompakt bir cihazdır: 211 × 546 × 235 mm (G×Y×D), sadece 14,2 kg. Avantajları: Küçük/orta panolara kolay sığar, taşınması ve montajı tek kişiyle mümkündür. Montaj: Duvara montaj, dikey konumda (±10°) — soğutma için zorunludur. Boşluk gereksinimi (datasheet): Üst ve alt ≥100 mm, yan ≥10 mm (IP21 bireysel montaj). Yan yana (side-by-side) montaj IP20 koşulunda mümkündür. Soğutma: Fanlı, 215 m³/h — alt-üst hava sirkülasyonu için hava giriş/çıkışı açık tutulmalı, ısı kaynaklarına yakın monte edilmemeli. Gürültü: 59,5 dB (sessiz). Pratik: Bu kompakt yapı, ATV900'ün gelişmiş özelliklerini (Ethernet, web sunucu, STO, dahili fren) küçük bir alana sığdırır — yer kısıtlı panolar için idealdir. Ariproses olarak pano yerleşimi ve havalandırma konusunda destek veriyoruz.
Ürün orijinal Schneider mi? Garanti ve tedarik?
Evet, %100 orijinal Schneider Electric ürünüdür. Schneider Electric, dünyanın önde gelen enerji yönetimi ve endüstriyel otomasyon üreticilerindendir — sürücü (Altivar), PLC (Modicon), kontaktör, şalter, güç dağıtım ve daha pek çok ürün üretir. Ariproses olarak orijinal Schneider ürünleri tedarik edilmektedir. Tedarik: (1) Stok: ATV930D18N4 yaygın bir modeldir; stok ve teslim süresi için iletişime geçin. (2) Stokta yoksa: Schneider Türkiye / distribütör kanalından tedarik. (3) Toplu/proje siparişi: Miktar bazlı özel fiyat ve lead time. Ariproses hizmetleri: Sürücü boyutlandırma (motor akımı + ND/HD + uygulamaya göre doğru model), Altivar Process ATV930 / ATV630 tüm güç aralığı, fren direnci seçimi, haberleşme kartı (PROFINET/Profibus/EtherCAT), hat reaktörü ve harmonik filtre, encoder arayüz kartı, komple Schneider otomasyon çözümü (PLC + HMI + sürücü + motor koruma). İlgili ATV930 modelleri: ATV930D15N4 (15kW), ATV930D18N4 (18,5kW — bu ürün), ATV930D22N4 (22kW), ATV930D30N4 (30kW), ATV930D37N4 (37kW). Komple çözüm örneği: ATV930D18N4 + fren direnci + hat reaktörü + PROFINET kartı — komple korumalı 18,5kW sürücü çözümü. Detaylı bilgi, güncel fiyat ve teklif için +90 532 224 04 33 veya info@ariproses.com.
