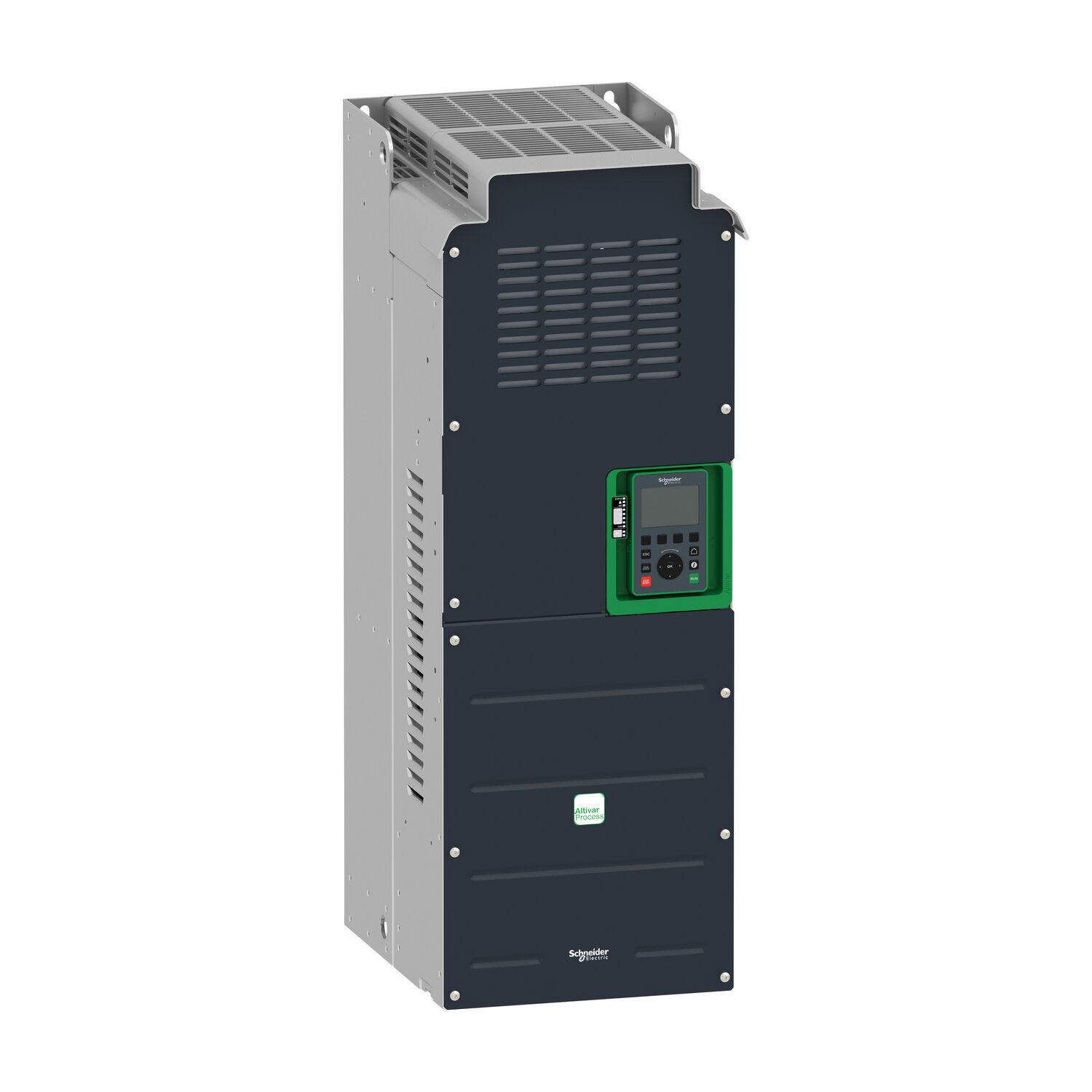

SCHNEIDER ELECTRIC ATV930C13N4C | 132kW Altivar Process VFD
Schneider Orijinal ✅ UYGUN FİYAT 132kW · 380-480V ND 132kW / HD 110kW EtherNet/IP + Modbus TCP
Schneider Electric ATV930C13N4C Altivar Process ATV900 Serisi 132 kW (Normal Duty) / 110 kW (Heavy Duty) Üç Faz Değişken Hız Sürücü: Frekans İnverteri / Motor Hız Kontrol Cihazı (VFD/VSD), 380-480 VAC Giriş, 250 A Nominal Çıkış Akımı, %120 (ND) ve %150 (HD) Aşırı Yük, Gömülü EtherNet/IP + Modbus TCP + Modbus Serial Haberleşme, Web Sunucu ve Data Logging, Entegre EMC Filtre (Kategori C3), STO / SS1 / SLS / SBC Güvenlik Fonksiyonları, Asenkron ve Senkron (PM / SynRM) Motor Kontrolü, 599 Hz Maks. Çıkış Frekansı, Coated (Kaplamalı) Kartlar 3C3/3S3, Grafik Ekranlı HMI Terminali, Duvar Montaj, IP21 / UL Type 1: Büyük Pompa, Fan, Kompresör, Konveyör, Kaldırma, Su/Atıksu, Maden ve Ağır Proses Endüstrisi için Yüksek Güçlü Sürücü
Schneider Electric · Altivar Process ATV900 / ATV930 Serisi (Proses ve Makine Sürücüsü) · ★ Yüksek güç segmenti (130 kW sınıfı) · Ürün Kodu: ATV930C13N4C · EAN: 3606480883460 · Güç: 132 kW (ND) / 110 kW (HD) · ★ Çift güç sınıfı: Normal Duty (%120) ve Heavy Duty (%150) · Giriş: 380-480 VAC, 3 faz, 50/60 Hz · Çıkış akımı: 250 A (2.5 kHz, ND) / 211 A (HD) · ★ Aşırı yük: 300 A / 60 s (ND), 317 A / 60 s (HD) · Görünür güç: 161.4 kVA (480V ND) · Maks. çıkış frekansı: 599 Hz · ★ Haberleşme: gömülü EtherNet/IP + Modbus TCP + Modbus serial (opsiyon: Profibus, PROFINET, EtherCAT, CANopen, Powerlink) · ★ Web sunucu + data logging · ★ Güvenlik: STO · SS1 · SLS · SBC/SBT (entegre) · Motor: asenkron + senkron (PM / SynRM) · ★ EMC filtre: entegre (kategori C3) · ★ Coated kartlar: 3C3 / 3S3 (kimyasal + toz dayanımı) · Anahtarlama frek.: 1-8 kHz (nominal 2.5 kHz) · Fren: fren chopper'sız (DC injection ile durdurma) · Montaj: duvar · Koruma: IP21 / UL Type 1 · Boyut: 320×852×393 mm · Ağırlık: 82 kg · Soğutma: fanlı (600 m³/h) · Standartlar: IEC 61800-3 · 61800-5-1 · 61508 · ISO 13849-1 · UL 508C · TÜV/UL/CSA/CE · Garanti: 18 ay · Orijinal Schneider — Ariproses güvencesiyle
ATV930C13N4C 132kW ND / 110kW HD 380-480V · 250A EtherNet/IP + Modbus TCP STO · SS1 · SLS Coated 3C3/3S3 · IP21
132 kW
ND · ≈175 HP
250 A
çıkış akımı
380-480V
3 faz
Bu Schneider yüksek güçlü sürücü son 24 saatte 29 pano üreticisi, otomasyon mühendisi ve sistem entegratörü tarafından incelendi — Stok ve fiyat için +90 532 224 04 33
Ürün Hakkında
Kısa Açıklama: Schneider Electric ATV930C13N4C, Schneider'in Altivar Process ATV900 (ATV930 serisi) yüksek performanslı değişken hız sürücüsüdür (VFD / frekans inverteri). ★ Çift güç sınıfı: Normal Duty'de 132 kW (%120 aşırı yük), Heavy Duty'de 110 kW (%150 aşırı yük). Giriş: 380-480 VAC, 3 faz, 50/60 Hz. Çıkış akımı: 250 A (2.5 kHz, ND) / 211 A (HD). Aşırı yük akımı: 300 A / 60 s (ND), 317 A / 60 s (HD). Hat akımı: 237 A @380V (ND). Görünür güç: 161.4 kVA (480V ND). Maks. çıkış frekansı: 599 Hz. Anahtarlama frekansı: 1-8 kHz ayarlanabilir (nominal 2.5 kHz). ★ Motor kontrolü: Asenkron (optimize/değişken/sabit tork) ve senkron: kalıcı mıknatıslı (PM) + senkron relüktans (SynRM). ★ Haberleşme (gömülü): EtherNet/IP + Modbus TCP + Modbus serial (RS485). Opsiyon kartları: Profibus DP, PROFINET, DeviceNet, EtherCAT, CANopen, Ethernet Powerlink. ★ Web sunucu + data logging (uzaktan teşhis, önleyici bakım). ★ Fonksiyonel güvenlik: STO (Safe Torque Off), SS1, SLS (Safely Limited Speed), SBC/SBT IEC 61508 / ISO 13849-1. ★ EMC filtre: entegre (IEC 61800-3 kategori C3). ★ Coated kartlar: 3C3 (kimyasal kirlilik) + 3S3 (toz) sınıfı kaplama: zorlu ortam. I/O: 8+2 dijital giriş, 2 dijital çıkış, 3 analog giriş, 2 analog çıkış, 3 röle çıkışı. Fren: Fren chopper'sız (without braking unit): DC injection ile durdurma; gerekirse harici çözüm. Soğutma: Zorlamalı hava (fanlı), 600 m³/h. Sıcaklık: -15...+50°C (deratingsiz), +50...+60°C (deratingli); depolama/taşıma -40...+70°C. Montaj: duvar. Koruma: IP21 / UL Type 1. Boyut: 320 × 852 × 393 mm, 82 kg. Bağlantı: vidalı terminal (şebeke/motor 2×70...3×120 mm²). Standartlar: IEC 61800-3, 61800-5-1, 61000-3-12, 61508, ISO 13849-1, UL 508C; TÜV/UL/CSA/CE. Garanti: 18 ay. Uygulama: büyük pompa, fan, kompresör, konveyör, kaldırma, su/atıksu, maden, petrol-gaz, metal. Orijinal Schneider.
Büyük pompa, fan, kompresör, konveyör ve kaldırma gibi 130 kW sınıfı yüksek güçlü motor uygulamalarında, motoru kontrollü hızlandırıp yavaşlatmak, enerji tasarrufu sağlamak ve prosesi hassas yönetmek için güçlü ve güvenilir bir değişken hız sürücüsüne (VFD) ihtiyaç duyulur. Schneider Electric ATV930C13N4C, bu görev için tasarlanmış Altivar Process ATV900 serisi 132 kW (ND) / 110 kW (HD) üç faz bir sürücüdür — 110 kW'lık ATV930C11N4C modelinin bir üst güç basamağıdır ve onunla aynı gövde boyutunu (320×852×393 mm, 82 kg) paylaşır. Öne çıkan özellikleri: çift güç sınıfı (ND %120 / HD %150 aşırı yük), gömülü EtherNet/IP + Modbus TCP haberleşme, web sunucu + data logging, entegre EMC filtre, asenkron + senkron (PM/SynRM) motor kontrolü, STO entegre fonksiyonel güvenlik ve coated kartlar (3C3/3S3) ile zorlu ortam dayanımı. Schneider kalitesiyle ağır, yüksek güçlü, sertifika gerektiren proses uygulamaları için sağlam bir motor sürücü çözümüdür.
Ürün Kodu Çözümleme: ATV930C13N4C
Ürün Kodunun Anlamı
ATV930
Altivar Process ATV900
C13
132 kW güç
N4
380-480V 3 faz
C
Coated (kaplamalı)
ATV930 = Altivar Process ATV900 ailesi (proses/makine sürücüsü) · C13 = 132 kW (ND) — "C" öneki ≥100 kW gücü gösterir (D = 100 kW altı) · N4 = 380-480 VAC, 3 faz · C = coated kartlar (3C3/3S3 zorlu ortam koruması) · Kaplamasız versiyon: ATV930C13N4
Ana Teknik Spesifikasyonlar
Güç
132 kW
ND (≈175 HP)
HD: 110 kW
Çıkış Akımı
250 A
ND · HD: 211A
(2.5 kHz)
Giriş
380-480V
3 faz
50/60 Hz
Koruma
IP21
UL Type 1
coated kart
Fiziksel Yapı: Grafik Ekranlı Sürücü
Grafik Ekranlı HMI + Gömülü Haberleşme
- Çıkış3 faz / 250A
- Güç sınıfıND 132 / HD 110kW
- SoğutmaFanlı (600 m³/h)
- HaberleşmeEthernet/IP+ModbusTCP
- GüvenlikSTO · SS1 · SLS
- MontajDuvar · IP21
★ Çift Güç Sınıfı: Normal Duty (132kW) & Heavy Duty (110kW)
Normal Duty %120 / Heavy Duty %150 Aşırı Yük
ATV930C13N4C'nin önemli bir özelliği iki ayrı güç sınıfında çalışabilmesidir. Normal Duty (ND: düşük aşırı yük): 132 kW, 250 A sürekli çıkış, %120 aşırı yük (300 A / 60 s). Düşük başlangıç torku gereken sabit/değişken tork yükler için: büyük pompa, fan, kompresör. Heavy Duty (HD: yüksek aşırı yük): 110 kW, 211 A sürekli çıkış, %150 aşırı yük (317 A / 60 s). Yüksek başlangıç torku ve dinamik yük gereken uygulamalar için: konveyör, kaldırma, karıştırıcı, kırıcı, değirmen. Avantajı: Aynı sürücü, motorun yük profiline göre ND veya HD modunda parametrelenebilir → uygulamaya doğru tork rezervi. Seçim mantığı: Yükünüz yüksek kalkış torku istiyorsa HD (110kW); değişken tork pompa/fan ise ND (132kW). Bu çift sınıf yapı, ATV930C13N4C'yi geniş bir ağır yük yelpazesi için esnek kılar.
★ Coated Kartlar (3C3/3S3) + Zorlu Ortam + Fonksiyonel Güvenlik
Kaplamalı Kartlar + Geniş Sıcaklık + STO Güvenlik
ATV930C13N4C, kod sonundaki "C" ile coated (kaplamalı kart) versiyondur ve zorlu ortamlar için ek dayanım sunar. Avantajları: (1) Coated kartlar: 3C3 (kimyasal kirlilik) ve 3S3 (toz) sınıfı koruyucu kaplama (IEC 60721-3-3) → nemli, tozlu, korozif ortamlarda elektronik korunur: maden, su/atıksu, kimya, denizcilik. (2) Geniş sıcaklık: -15...+50°C deratingsiz, +60°C'ye kadar deratingli; depolama -40...+70°C. (3) Titreşim/şok: 1.5 mm (2-13 Hz), 1 gn (13-200 Hz) titreşim; 15 gn / 11 ms şok dayanımı. (4) Fonksiyonel güvenlik: Entegre STO (Safe Torque Off), SS1, SLS (Safely Limited Speed), SBC/SBT: IEC 61508 / ISO 13849-1 uyumlu, harici güvenlik rölesine ihtiyaç azalır. (5) Entegre EMC filtre: IEC 61800-3 kategori C3: şebeke gürültüsü yönetimi. (6) Web sunucu + data logging: Uzaktan teşhis ve önleyici bakımla duruş süresini azaltır. Not: +50°C üzeri ve 1000 m üzeri rakımda çıkış akımı derating edilir. Bu coated + geniş sıcaklık + güvenlik kombinasyonu, ATV930C13N4C'yi zorlu ve güvenilirlik kritik ağır proses uygulamaları için ideal kılar.
Temel Özellikler ve Fonksiyonlar
ATV930C13N4C Öne Çıkan Özellikleri
Gömülü Haberleşme
EtherNet/IP + Modbus TCP + Modbus serial standart
Web Sunucu + Data Log
Uzaktan teşhis, önleyici bakım, veri kaydı
STO Güvenlik
STO · SS1 · SLS · SBC: IEC 61508 / 13849-1
Async + Sync Motor
Asenkron + PM + senkron relüktans (SynRM)
Entegre EMC Filtre
IEC 61800-3 kategori C3: şebeke uyumu
Coated Kartlar
3C3/3S3: zorlu, nemli, tozlu ortam
ATV930C13N4C (132kW) vs ATV930C11N4C (110kW)
Schneider ATV930 Güç Karşılaştırması — Hangisi Bana Uygun?
| ÖZELLİK | ATV930C13N4C (Bu Ürün) | ATV930C11N4C |
| Güç (Normal Duty) | 132 kW | 110 kW |
| Güç (Heavy Duty) | 110 kW | 90 kW |
| Çıkış Akımı (ND) | 250 A | 211 A |
| Aşırı Yük (ND, 60s) | 300 A | 253 A |
| Görünür Güç (480V ND) | 161.4 kVA | 121.8 kVA |
| Boyut / Ağırlık | 320×852×393 / 82 kg (aynı) | 320×852×393 / 82 kg |
| Giriş / Özellik Seti | 380-480V · aynı fonksiyonlar | 380-480V · aynı fonksiyonlar |
| İdeal Kullanım | 132kW sınıfı: ağır yük | 110kW sınıfı |
Schneider ATV930 (380-480V): Güç Modelleri
ATV930 ...N4 Üç Faz 400V Güç Aralığı (örnek modeller)
| MODEL | GÜÇ (ND) | GÜÇ (HD) |
| ATV930D75N4(C) | 75 kW | 55 kW |
| ATV930D90N4(C) | 90 kW | 75 kW |
| ATV930C11N4(C) | 110 kW | 90 kW |
| ATV930C13N4C ✓ (bu ürün) | 132 kW | 110 kW |
| ATV930C16N4(C) | 160 kW | 132 kW |
| ATV930C22N4(C) | 220 kW | 160 kW |
Öne Çıkan Özellikler: 6'lı Özet
132 kW Güç
ND/HD132kW ND / 110kW HD: çift güç sınıfı
250 A Çıkış
%150 HDYüksek aşırı yük: ağır tork yükleri
Gömülü Ethernet
IP + TCPEtherNet/IP + Modbus TCP + web sunucu
STO Güvenlik
SILSTO · SS1 · SLS: IEC 61508 / 13849-1
Motor Kontrolü
PM/SynRMAsenkron + senkron motor desteği
Coated Kart
3C3/3S3Zorlu ortam + entegre EMC filtre
Tipik Uygulama Alanları
Büyük Pompa / Su-AtıksuYüksek güçlü pompa hız kontrolü, basınç, tasarruf
Fan / HavalandırmaBüyük fan, blower, soğutma kulesi: değişken tork
Kaldırma / VinçAğır yük + SBC fren yönetimi (hoisting)
Konveyör / TaşımaAğır bant, master/slave senkron sürüş
Maden / MetalKırıcı, değirmen, zorlu ortam (coated)
Kompresör / ProsesBüyük kompresör, karıştırıcı, petrol-gaz
Teknik Notlar (Web Doğrulanmış: Schneider datasheet + distribütör spec tablosu): Ürün kodu: ATV930C13N4C (EAN 3606480883460; kaplamasız: ATV930C13N4). Aile: Altivar Process ATV900 / ATV930. Tip: Değişken hız sürücü (VFD/VSD). Güç: 132 kW ND / 110 kW HD. Giriş: 380-480 VAC (-15/+10%), 3 faz, 50/60 Hz. Hat akımı: 237A@380V (ND), 201A@380V (HD), 213A@480V (ND). Çıkış akımı: 250A (ND) / 211A (HD) @ 2.5 kHz. Nominal çıkış akımı: 250A. Aşırı yük: 300A/60s (ND), 317A/60s (HD). Görünür güç: 161.4 kVA (480V ND) / 121.8 kVA (HD). Maks. giriş akımı: 237A. Maks. çıkış gerilimi: 480V. Maks. çıkış frekansı: 599 Hz. Anahtarlama frek.: 1-8 kHz (nom. 2.5 kHz). Prospektif Isc: 50 kA. THDi: <%48 (IEC 61000-3-12). Haberleşme: gömülü EtherNet/IP + Modbus TCP + Modbus serial; opsiyon Profibus/PROFINET/EtherCAT/CANopen/Powerlink. Güvenlik: STO, SS1, SLS, SBC/SBT. EMC filtre: entegre (C3). Coated: 3C3 + 3S3 (IEC 60721-3-3). Soğutma: fanlı (600 m³/h); güç kaybı 2999W (zorlamalı, 380V 2.5 kHz). Sıcaklık: -15...+50°C (deratingsiz), +60°C deratingli; depo -40...+70°C. Rakım: ≤1000m deratingsiz, 4800m'e kadar deratingli. Gürültü: 69.9 dB. Boyut: 320×852×393 mm, 82 kg (110kW ile aynı gövde). Bağlantı: vidalı terminal (şebeke/motor 2×70...3×120 mm², DC bara 2×95...3×120 mm²). Montaj: duvar. Koruma: IP21 / UL Type 1. Standartlar: IEC 61800-3, 61800-5-1, 61000-3-12, 61508, ISO 13849-1, UL 508C; TÜV/UL/CSA/CE. Garanti: 18 ay. Not: Fren chopper'sız (without braking unit).
ATV930C13N4C Seçim ve Kullanım İpuçları: (1) ND mı HD mi: Büyük pompa/fan gibi değişken tork → ND (132kW); konveyör/kaldırma/kırıcı gibi sabit-yüksek tork → HD (110kW). Motor etiketine ve yük profiline göre seçin. (2) Akım esas: Sürücüyü motor kW'ına değil motor nominal akımına göre boyutlandırın (250A ND / 211A HD'i aşmayın). (3) 110kW ile aynı gövde: ATV930C13N4C, ATV930C11N4C ile aynı boyut/ağırlıktadır → pano kesiti değiştirmeden bir üst güce çıkış mümkün. (4) Fren: Bu model fren chopper'sız — sık/hızlı yavaşlama veya yüksek atalet varsa harici fren çözümü (uygun ATV900 fren modülü/direnç) değerlendirin. (5) EMC: Entegre C3 filtre; konut/hassas ortamda (C1/C2) ek hat reaktörü veya filtre gerekebilir. (6) Harmonik: Üretici hat reaktörü önerir (harmonik azaltma + sürücü koruma). (7) Kablo kesiti: Yüksek akım — şebeke/motor 2×70...3×120 mm², DC bara 2×95...3×120 mm²; çok telli/paralel iletken + sıkı vidalı terminal. (8) Coated: Bu ürün coated'dır (zorlu ortam); temiz ortamda ATV930C13N4 yeterli olabilir. (9) Sıcaklık/rakım: +50°C üzeri ve 1000m üzeri rakımda akım deratingi uygulayın.
Önemli Güvenlik ve Kullanım Uyarıları: (1) Kalifiye montaj: 82 kg'lık bu cihazın kurulumu yetkili elektrik teknisyeni / mühendis tarafından, uygun kaldırma ekipmanıyla ve sürücü kılavuzuna uygun yapılmalı. (2) Topraklama: Cihaz ve motor mutlaka topraklanmalı (PE) — kaçak akım yüksektir. (3) DC bara/kapasitör: Enerji kesildikten sonra DC bara kapasitörleri yüklü kalır — kılavuzdaki bekleme süresi dolmadan terminallere dokunmayın. (4) STO ≠ izolasyon: STO motoru güvenli durdurur ancak elektriksel izolasyon sağlamaz; bakım öncesi şebekeyi ayırın/kilitleyin (LOTO). (5) Akım sınırı: Motor akımı sürücü nominal akımını (ND 250A / HD 211A) aşmamalı. (6) Fren: Fren chopper'sız model — yüksek atalet/sık duruşta harici fren olmadan aşırı gerilim hatası oluşabilir. (7) Soğutma: Fanlı (600 m³/h) — hava giriş/çıkışı tıkanmamalı, panoda yeterli boşluk/havalandırma. (8) Derating: Yüksek sıcaklık/rakımda akım derating zorunlu. (9) Parametre: Motor ve uygulama parametreleri (ND/HD, motor verileri) doğru girilmeli.
✔ Schneider ATV930C13N4C — Altivar Process ATV900 / ATV930 Değişken Hız Sürücü (VFD) | ✔ Aile: ATV900 — yüksek performanslı proses/makine sürücüsü | ✔ ★ Çift güç: 132 kW (ND, %120) / 110 kW (HD, %150) | ✔ EAN: 3606480883460 | ✔ Giriş: 380-480 VAC, 3 faz, 50/60 Hz | ✔ Çıkış akımı: 250 A (ND) / 211 A (HD) · aşırı yük 300A/60s | ✔ Görünür güç: 161.4 kVA (480V ND) | ✔ Maks. çıkış frek.: 599 Hz · anahtarlama 1-8 kHz | ✔ ★ Haberleşme: gömülü EtherNet/IP + Modbus TCP + serial | ✔ ★ Web sunucu + data logging | ✔ ★ Güvenlik: STO · SS1 · SLS · SBC/SBT (IEC 61508 / 13849-1) | ✔ ★ Motor: asenkron + senkron (PM / SynRM) | ✔ ★ EMC filtre: entegre (kategori C3) | ✔ ★ Coated kartlar: 3C3 / 3S3 (zorlu ortam) | ✔ Soğutma: fanlı (600 m³/h) | ✔ Sıcaklık: -15...+50°C (deratingsiz) | ✔ Fren: chopper'sız (DC injection) | ✔ Boyut/Ağırlık: 320×852×393 mm · 82 kg (110kW ile aynı gövde) | ✔ Montaj: duvar · IP21 / UL Type 1 · vidalı terminal (2×70...3×120 mm²) | ✔ Standartlar: IEC 61800-3/5-1 · 61508 · ISO 13849-1 · UL 508C · TÜV/UL/CSA/CE | ✔ Garanti: 18 ay | ✔ Uygulama: büyük pompa, fan, kompresör, konveyör, kaldırma, su/atıksu, maden, proses | ✔ Üretici: Schneider Electric — orijinal ürün, Ariproses güvencesiyle
Teknik Özellikler :
| Genel Bilgiler | |
| Ürün Kodu | ATV930C13N4C |
| EAN | 3606480883460 |
| Kaplamasız Versiyon | ATV930C13N4 |
| Ürün Ailesi / Serisi | Altivar Process ATV900 / ATV930 |
| Ürün Tipi | Değişken hız sürücü (VFD / frekans inverteri) |
| Üretici | Schneider Electric |
| Varyant | Standart, fren chopper'sız, coated |
| Güç ve Çıkış | |
| Motor Gücü (Normal Duty) | 132 kW (≈175 HP) |
| Motor Gücü (Heavy Duty) | 110 kW (≈150 HP) |
| Sürekli Çıkış Akımı | 250 A (ND) / 211 A (HD) @ 2.5 kHz |
| Nominal Çıkış Akımı | 250 A |
| Maks. Geçici (Aşırı Yük) Akım | 300 A / 60 s (ND) · 317 A / 60 s (HD) |
| Aşırı Yük Oranı | %120 (ND) · %150 (HD) |
| Görünür Güç | 161.4 kVA (480V ND) / 121.8 kVA (HD) |
| Maks. Çıkış Gerilimi | 480 V |
| Maks. Çıkış Frekansı | 599 Hz |
| Giriş | |
| Besleme Gerilimi | 380-480 VAC (-15 / +10 %) |
| Faz | 3 faz |
| Şebeke Frekansı | 50 / 60 Hz |
| Hat Akımı | 237 A @380V (ND) · 201 A @380V (HD) |
| Maks. Giriş Akımı | 237 A |
| Prospektif Hat Isc | 50 kA |
| Maks. THDi | < %48 (IEC 61000-3-12) |
| Kontrol ve Fonksiyon | |
| Motor Kontrol Profili | Asenkron + senkron (PM / SynRM) |
| Anahtarlama Frekansı | 1-8 kHz ayarlanabilir (nominal 2.5 kHz) |
| Rampa (hız/yavaşlama) | 0.01-9999 s lineer, ayrı ayarlanabilir |
| Durdurma / Fren | DC injection (fren chopper'sız) |
| Regülasyon | Ayarlanabilir PID |
| Dijital Giriş / Çıkış | 8+2 DI / 2 DQ |
| Analog Giriş / Çıkış | 3 AI / 2 AQ |
| Röle Çıkışı | 3 (R1 arıza, R2/R3 sıralama) |
| Haberleşme ve Güvenlik | |
| Gömülü Haberleşme | EtherNet/IP + Modbus TCP + Modbus serial |
| Opsiyon Haberleşme | Profibus DP, PROFINET, DeviceNet, EtherCAT, CANopen, Powerlink |
| Web Sunucu / Data Logging | Var (entegre) |
| Fonksiyonel Güvenlik | STO, SS1, SLS, SBC/SBT |
| Güvenlik Standartları | IEC 61508, ISO 13849-1 |
| Fiziksel ve Çevre | |
| EMC Filtre | Entegre (kategori C3) |
| Coated (Kaplamalı) Kart | 3C3 + 3S3 (IEC 60721-3-3) |
| Soğutma | Zorlamalı hava (fanlı), 600 m³/h |
| Gürültü Seviyesi | 69.9 dB |
| Çalışma Sıcaklığı | -15...+50°C (deratingsiz), +60°C (deratingli) |
| Depolama / Taşıma Sıcaklığı | -40...+70°C |
| Rakım | ≤1000 m deratingsiz (4800 m'e kadar deratingli) |
| Nem | %5-95 yoğuşmasız |
| Titreşim / Şok | 1.5 mm (2-13Hz), 1 gn (13-200Hz) / 15 gn 11 ms |
| Bağlantı | Vidalı terminal (şebeke/motor 2×70...3×120 mm²) |
| Montaj | Duvar montaj |
| Koruma Sınıfı | IP21 / UL Type 1 |
| Boyut (G×Y×D) | 320 × 852 × 393 mm |
| Ağırlık | 82 kg |
| Sertifika ve Garanti | |
| Sertifikalar | TÜV · UL · CSA · CE |
| Standartlar | IEC 61800-3, 61800-5-1, 61000-3-12, 61508, ISO 13849-1, UL 508C |
| Garanti | 18 ay |
Sık Sorulan Sorular
ATV930C13N4C (132kW) ile ATV930C11N4C (110kW) arasındaki fark nedir?
İkisi de aynı Schneider Altivar Process ATV930 serisinden, temel fark güç ve akımdır — ilginç şekilde boyut ve ağırlıkları aynıdır. ATV930C13N4C (bu ürün): 132 kW ND / 110 kW HD, 250 A çıkış, 161.4 kVA. ATV930C11N4C: 110 kW ND / 90 kW HD, 211 A çıkış, 121.8 kVA. Ortak (aynı): Boyut 320×852×393 mm, ağırlık 82 kg, 380-480 VAC 3 faz giriş, gömülü EtherNet/IP + Modbus TCP, web sunucu, STO + SS1/SLS/SBC güvenlik, asenkron+senkron (PM/SynRM) motor kontrolü, 599 Hz, entegre EMC filtre (C3), coated kartlar (3C3/3S3), IP21, fren chopper'sız, 18 ay garanti. Farklar: (1) Güç: 132kW vs 110kW. (2) Akım: 250A vs 211A. (3) Aşırı yük: 300A vs 253A (ND, 60s). (4) Kablo: 2×70...3×120 mm² vs 2×50...3×120 mm². Avantaj: Aynı gövde olduğu için, 110kW'dan 132kW'a çıkarken pano kesiti/montaj değişmez. Hangisini seçmeli: Motor gücü/akımına göre: ≤110 kW → ATV930C11N4C; 110-132 kW → ATV930C13N4C (bu ürün). Ariproses olarak motor ve yük bilgilerinize göre doğru gücü öneriyoruz.
Normal Duty (132 kW) ile Heavy Duty (110 kW) farkı nedir?
ATV930C13N4C tek bir cihazdır ama yük profiline göre iki güç sınıfında parametrelenebilir. Normal Duty (ND): 132 kW, 250 A sürekli, %120 aşırı yük (300A/60s). Değişken tork yükler için — büyük pompa, fan, blower, kompresör (kalkış torku düşük). Heavy Duty (HD): 110 kW, 211 A sürekli, %150 aşırı yük (317A/60s). Sabit / yüksek tork ve dinamik yükler için — konveyör, kaldırma/vinç, karıştırıcı, kırıcı, değirmen (yüksek kalkış torku). Nasıl seçilir: (1) Motor etiketindeki gücü ve nominal akımı esas alın. (2) Yük yüksek başlangıç torku istiyorsa HD (motor ≤110 kW). (3) Akışkan/değişken tork ise ND (motor ≤132 kW). Pratik: 132 kW'lık bir pompa motoru → ND modunda bu sürücü; 110 kW'lık ağır bir konveyör/vinç → HD modunda bu sürücü. Ariproses olarak motor ve yük bilgilerinize göre doğru sınıfı belirliyoruz.
Ürün kodundaki "C13" ve "C" ne anlama geliyor (ATV930C13N4C)?
Kodun iki ayrı yerinde "C" vardır: (1) Güç alanındaki "C13": 132 kW gücü ifade eder. Schneider Altivar kodlamasında "D" öneki 100 kW altı (örn. D75 = 75 kW, D90 = 90 kW), "C" öneki ise 100 kW ve üzeri güçleri gösterir (C11 = 110 kW, C13 = 132 kW, C16 = 160 kW...). (2) Sondaki "C": sürücünün coated (kaplamalı kart) versiyonu olduğunu gösterir. Kartlar koruyucu konformal kaplama ile üretilir ve 3C3 (kimyasal kirlilik) + 3S3 (toz) ortam sınıfına (IEC 60721-3-3) uygundur. Avantajları: Nemli, tozlu, korozif ortamlarda (su/atıksu, maden, kimya, denizcilik) elektronik korunur → daha uzun ömür, daha az arıza. Kaplamasız karşılığı: ATV930C13N4 (sonunda "C" yok): temiz/kontrollü ortamlar için. "N4": 380-480 VAC, 3 faz besleme sınıfını belirtir. Öneri: Ortamınız zorluysa coated ("C") versiyonu tercih edin: bu ürün zaten coated'dır.
Hangi haberleşme protokollerini destekliyor? PLC entegrasyonu nasıl?
Gömülü (standart) haberleşme: ATV930C13N4C, kutudan EtherNet/IP + Modbus TCP + Modbus serial (RS485) destekler: ek karta gerek olmadan çoğu otomasyon mimarisine entegre olur. Opsiyon kartları ile: Profibus DP, PROFINET, DeviceNet, EtherCAT, CANopen (RJ45/SUB-D/terminal) ve Ethernet Powerlink eklenebilir (Slot A). Ek özellikler: (1) Web sunucu: Tarayıcı üzerinden parametre izleme, teşhis. (2) Data logging: Olay/veri kaydı ile önleyici bakım ve hızlı arıza tespiti. (3) Encoder kartları: Slot B'ye dijital/analog/resolver encoder arayüzü (kapalı çevrim kontrol). PLC entegrasyonu: Schneider PLC'lerle (Modicon M340/M580) yerel entegrasyon yanı sıra EtherNet/IP üzerinden diğer markalarla da çalışır. Modbus TCP/serial ile SCADA/HMI bağlantısı kolaydır. Ariproses olarak haberleşme kartı seçimi ve PLC/SCADA entegrasyonunda destek veriyoruz.
Bu sürücüde fren direnci/chopper var mı? Ne zaman gerekir?
Hayır — ATV930C13N4C fren chopper'sız (without braking unit) bir modeldir. Standart durdurma DC injection (DC frenleme) ile yapılır. Fren çözümü ne zaman gerekir: (1) Yüksek atalet: Büyük volan, santrifüj, fan gibi yüksek ataletli yükler hızla durdurulacaksa. (2) Sık/hızlı yavaşlama: Konveyör, kaldırma gibi sık duran sistemlerde. (3) Aşırı atış yükü (overhauling): Kaldırma/iniş, eğimli konveyör gibi motorun jeneratör gibi çalıştığı durumlar. Bu durumlarda motor enerjiyi DC baraya geri besler → DC bara aşırı gerilim hatası oluşabilir. Çözüm: Bu enerjiyi harcamak için uygun harici fren çözümü (ATV900 ailesi için fren modülü + fren direnci) eklenmelidir. Alternatif: Bu güç seviyesinde rejeneratif / AFE (aktif ön uç) çözümleri de değerlendirilebilir. Pratik: Uygulamanız yüksek atalet veya atış yükü içeriyorsa fren çözümü şarttır; basit pompa/fan'da genelde gerekmez. Ariproses olarak fren modülü ve direnç boyutlandırmasında yardımcı oluyoruz.
Ürün orijinal Schneider mi? Garanti ve tedarik?
Evet, %100 orijinal Schneider Electric ürünüdür. Schneider Electric, dünyanın önde gelen enerji yönetimi ve endüstriyel otomasyon üreticilerindendir — sürücü (Altivar), PLC (Modicon), kontaktör, şalter, güç dağıtım ve daha pek çok ürün üretir. Ariproses olarak orijinal Schneider ürünleri tedarik edilmektedir. Garanti: Üretici garantisi (18 ay). Tedarik: (1) Stok: ATV930C13N4C için stok ve teslim süresi için iletişime geçin. (2) Stokta yoksa: Schneider Türkiye / distribütör kanalından tedarik. (3) Toplu/proje siparişi: Miktar bazlı özel fiyat ve lead time. (4) Kaplamasız: Temiz ortam için ATV930C13N4 (coated olmayan) versiyon da temin edilebilir. Ariproses hizmetleri: Sürücü boyutlandırma (motor akımı + ND/HD + uygulamaya göre doğru model), Altivar Process ATV930 / ATV630 tüm güç aralığı, fren modülü ve direnç seçimi, haberleşme kartı (PROFINET/Profibus/EtherCAT), hat reaktörü ve harmonik filtre, encoder arayüz kartı, komple Schneider otomasyon çözümü (PLC + HMI + sürücü + motor koruma). İlgili ATV930 modelleri: ATV930C11N4C (110kW), ATV930C13N4C (132kW — bu ürün), ATV930C16N4(C) (160kW), ATV930C22N4(C) (220kW). Komple çözüm örneği: ATV930C13N4C + hat reaktörü + fren modülü/direnç (gerekirse) + PROFINET kartı — komple korumalı 132kW sürücü çözümü. Detaylı bilgi, güncel fiyat ve teklif için +90 532 224 04 33 veya info@ariproses.com.
