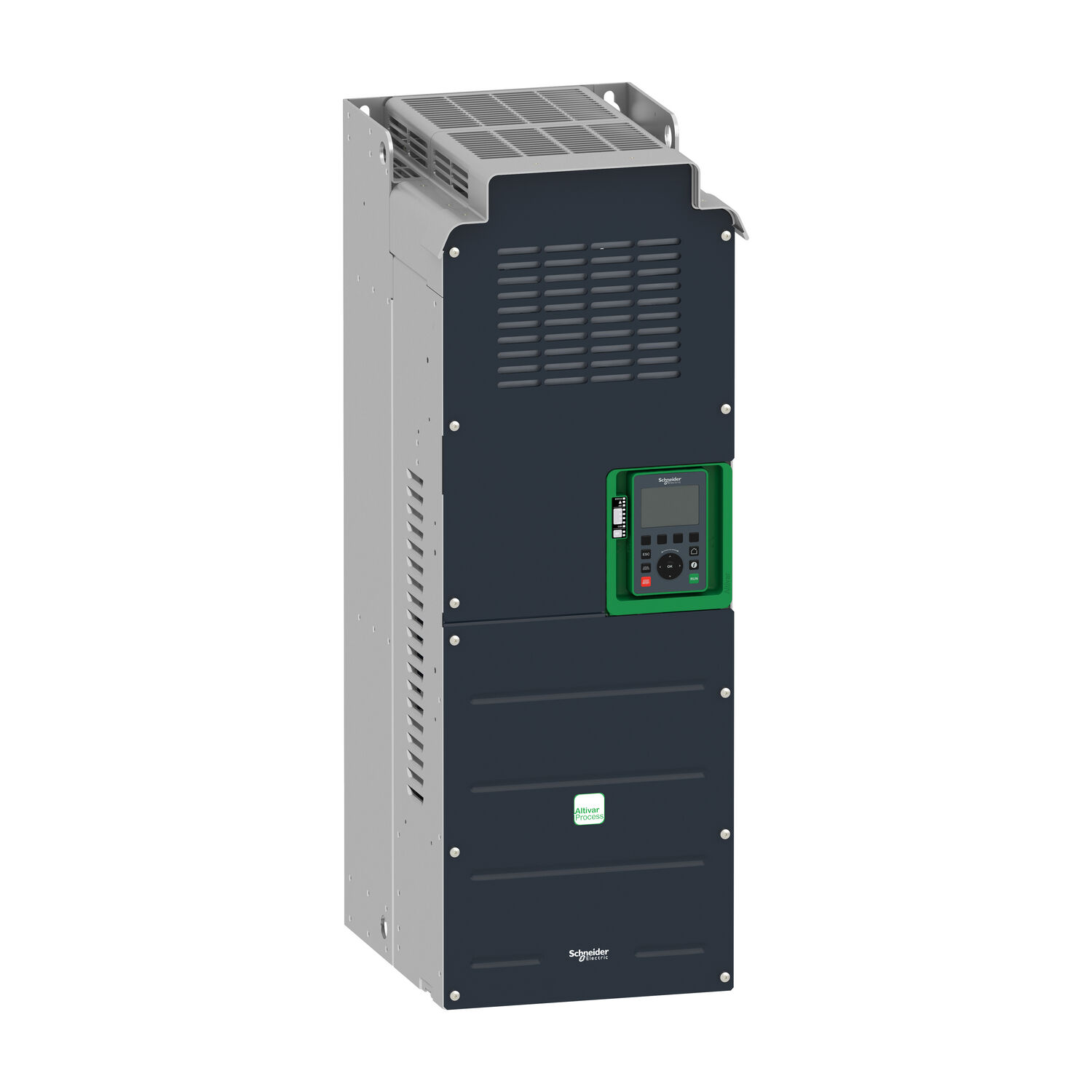

SCHNEIDER ELECTRIC ATV930C11N4C | 110kW Altivar Process VFD
Schneider Orijinal ✅ uygun fiyat 110kW · 380-480V ND 110kW / HD 90kW EtherNet/IP + Modbus TCP
Schneider Electric ATV930C11N4C Altivar Process ATV900 Serisi 110 kW (Normal Duty) / 90 kW (Heavy Duty) Üç Faz Değişken Hız Sürücü: Frekans İnverteri / Motor Hız Kontrol Cihazı (VFD/VSD), 380-480 VAC Giriş, 211 A Nominal Çıkış Akımı, %120 (ND) ve %150 (HD) Aşırı Yük, Gömülü EtherNet/IP + Modbus TCP + Modbus Serial Haberleşme, Web Sunucu ve Data Logging, Entegre EMC Filtre (Kategori C3), STO / SS1 / SLS / SBC Güvenlik Fonksiyonları, Asenkron ve Senkron (PM / SynRM) Motor Kontrolü, 599 Hz Maks. Çıkış Frekansı, Coated (Kaplamalı) Kartlar 3C3/3S3, Grafik Ekranlı HMI Terminali, Duvar Montaj, IP21 / UL Type 1: Büyük Pompa, Fan, Kompresör, Konveyör, Kaldırma, Su/Atıksu, Maden ve Ağır Proses Endüstrisi için Yüksek Güçlü Sürücü
Schneider Electric · Altivar Process ATV900 / ATV930 Serisi (Proses ve Makine Sürücüsü) · ★ Yüksek güç segmenti (100 kW üzeri) · Ürün Kodu: ATV930C11N4C · EAN: 3606480883453 · Güç: 110 kW (ND) / 90 kW (HD) · ★ Çift güç sınıfı: Normal Duty (%120) ve Heavy Duty (%150) · Giriş: 380-480 VAC, 3 faz, 50/60 Hz · Çıkış akımı: 211 A (2.5 kHz, ND) / 173 A (HD) · ★ Aşırı yük: 253 A / 60 s (ND), 259.5 A / 60 s (HD) · Görünür güç: 121.8 kVA (480V ND) · Maks. çıkış frekansı: 599 Hz · ★ Haberleşme: gömülü EtherNet/IP + Modbus TCP + Modbus serial (opsiyon: Profibus, PROFINET, EtherCAT, CANopen, Powerlink) · ★ Web sunucu + data logging · ★ Güvenlik: STO · SS1 · SLS · SBC/SBT (entegre) · Motor: asenkron + senkron (PM / SynRM) · ★ EMC filtre: entegre (kategori C3) · ★ Coated kartlar: 3C3 / 3S3 (kimyasal + toz dayanımı) · Anahtarlama frek.: 1-8 kHz (nominal 2.5 kHz) · Fren: fren chopper'sız (DC injection ile durdurma) · Montaj: duvar · Koruma: IP21 / UL Type 1 · Boyut: 320×852×393 mm · Ağırlık: 82 kg · Soğutma: fanlı (600 m³/h) · Standartlar: IEC 61800-3 · 61800-5-1 · 61508 · ISO 13849-1 · UL 508C · TÜV/UL/CSA/CE · Garanti: 18 ay · Orijinal Schneider — Ariproses güvencesiyle
ATV930C11N4C 110kW ND / 90kW HD 380-480V · 211A EtherNet/IP + Modbus TCP STO · SS1 · SLS Coated 3C3/3S3 · IP21
110 kW
ND · 150 HP
211 A
çıkış akımı
380-480V
3 faz
Bu Schneider yüksek güçlü sürücü son 24 saatte 34 pano üreticisi, otomasyon mühendisi ve sistem entegratörü tarafından incelendi — Stok ve fiyat için +90 532 224 04 33
Ürün Hakkında
Kısa Açıklama: Schneider Electric ATV930C11N4C, Schneider'in Altivar Process ATV900 (ATV930 serisi) yüksek performanslı değişken hız sürücüsüdür (VFD / frekans inverteri). ★ Çift güç sınıfı: Normal Duty'de 110 kW (%120 aşırı yük), Heavy Duty'de 90 kW (%150 aşırı yük). Giriş: 380-480 VAC, 3 faz, 50/60 Hz. Çıkış akımı: 211 A (2.5 kHz, ND) / 173 A (HD). Aşırı yük akımı: 253 A / 60 s (ND), 259.5 A / 60 s (HD). Hat akımı: 201 A @380V (ND). Görünür güç: 121.8 kVA (480V ND). Maks. çıkış frekansı: 599 Hz. Anahtarlama frekansı: 1-8 kHz ayarlanabilir (nominal 2.5 kHz). ★ Motor kontrolü: Asenkron (optimize/değişken/sabit tork) ve senkron — kalıcı mıknatıslı (PM) + senkron relüktans (SynRM). ★ Haberleşme (gömülü): EtherNet/IP + Modbus TCP + Modbus serial (RS485). Opsiyon kartları: Profibus DP, PROFINET, DeviceNet, EtherCAT, CANopen, Ethernet Powerlink. ★ Web sunucu + data logging (uzaktan teşhis, önleyici bakım). ★ Fonksiyonel güvenlik: STO (Safe Torque Off), SS1, SLS (Safely Limited Speed), SBC/SBT IEC 61508 / ISO 13849-1. ★ EMC filtre: entegre (IEC 61800-3 kategori C3). ★ Coated kartlar: 3C3 (kimyasal kirlilik) + 3S3 (toz) sınıfı kaplama: zorlu ortam. I/O: 8+2 dijital giriş, 2 dijital çıkış, 3 analog giriş, 2 analog çıkış, 3 röle çıkışı. Fren: Fren chopper'sız (without braking unit): DC injection ile durdurma; gerekirse harici çözüm. Soğutma: Zorlamalı hava (fanlı), 600 m³/h. Sıcaklık: -15...+50°C (deratingsiz), +50...+60°C (deratingli); depolama/taşıma -40...+70°C. Montaj: duvar. Koruma: IP21 / UL Type 1. Boyut: 320 × 852 × 393 mm, 82 kg. Bağlantı: vidalı terminal (şebeke/motor 2×50...3×120 mm²). Standartlar: IEC 61800-3, 61800-5-1, 61000-3-12, 61508, ISO 13849-1, UL 508C; TÜV/UL/CSA/CE. Garanti: 18 ay. Uygulama: büyük pompa, fan, kompresör, konveyör, kaldırma, su/atıksu, maden, petrol-gaz, metal. Orijinal Schneider.
Büyük pompa, fan, kompresör, konveyör ve kaldırma gibi 100 kW üzeri yüksek güçlü motor uygulamalarında, motoru kontrollü hızlandırıp yavaşlatmak, enerji tasarrufu sağlamak ve prosesi hassas yönetmek için güçlü ve güvenilir bir değişken hız sürücüsüne (VFD) ihtiyaç duyulur. Schneider Electric ATV930C11N4C, bu görev için tasarlanmış Altivar Process ATV900 serisi 110 kW (ND) / 90 kW (HD) üç faz bir sürücüdür — 75 kW'lık ATV930D75N4C modelinin bir üst güç basamağıdır. Öne çıkan özellikleri: çift güç sınıfı (ND %120 / HD %150 aşırı yük), gömülü EtherNet/IP + Modbus TCP haberleşme, web sunucu + data logging, entegre EMC filtre, asenkron + senkron (PM/SynRM) motor kontrolü, STO entegre fonksiyonel güvenlik ve coated kartlar (3C3/3S3) ile zorlu ortam dayanımı. Schneider kalitesiyle ağır, yüksek güçlü, sertifika gerektiren proses uygulamaları için sağlam bir motor sürücü çözümüdür.
Ürün Kodu Çözümleme: ATV930C11N4C
Ürün Kodunun Anlamı
ATV930
Altivar Process ATV900
C11
110 kW güç
N4
380-480V 3 faz
C
Coated (kaplamalı)
ATV930 = Altivar Process ATV900 ailesi (proses/makine sürücüsü) · C11 = 110 kW (ND) — "C" öneki ≥100 kW gücü gösterir (D = 100 kW altı) · N4 = 380-480 VAC, 3 faz · C = coated kartlar (3C3/3S3 zorlu ortam koruması) · Kaplamasız versiyon: ATV930C11N4
Ana Teknik Spesifikasyonlar
Güç
110 kW
ND (150 HP)
HD: 90 kW
Çıkış Akımı
211 A
ND · HD: 173A
(2.5 kHz)
Giriş
380-480V
3 faz
50/60 Hz
Koruma
IP21
UL Type 1
coated kart
Fiziksel Yapı: Grafik Ekranlı Sürücü
Grafik Ekranlı HMI + Gömülü Haberleşme
- Çıkış3 faz / 211A
- Güç sınıfıND 110 / HD 90kW
- SoğutmaFanlı (600 m³/h)
- HaberleşmeEthernet/IP+ModbusTCP
- GüvenlikSTO · SS1 · SLS
- MontajDuvar · IP21
★ Çift Güç Sınıfı: Normal Duty (110kW) & Heavy Duty (90kW)
Normal Duty %120 / Heavy Duty %150 Aşırı Yük
ATV930C11N4C'nin önemli bir özelliği iki ayrı güç sınıfında çalışabilmesidir. Normal Duty (ND — düşük aşırı yük): 110 kW, 211 A sürekli çıkış, %120 aşırı yük (253 A / 60 s). Düşük başlangıç torku gereken sabit/değişken tork yükler için: büyük pompa, fan, kompresör. Heavy Duty (HD — yüksek aşırı yük): 90 kW, 173 A sürekli çıkış, %150 aşırı yük (259.5 A / 60 s). Yüksek başlangıç torku ve dinamik yük gereken uygulamalar için: konveyör, kaldırma, karıştırıcı, kırıcı, değirmen. Avantajı: Aynı sürücü, motorun yük profiline göre ND veya HD modunda parametrelenebilir → uygulamaya doğru tork rezervi. Seçim mantığı: Yükünüz yüksek kalkış torku istiyorsa HD (90kW); değişken tork pompa/fan ise ND (110kW). Bu çift sınıf yapı, ATV930C11N4C'yi geniş bir ağır yük yelpazesi için esnek kılar.
★ Coated Kartlar (3C3/3S3) + Zorlu Ortam + Fonksiyonel Güvenlik
Kaplamalı Kartlar + Geniş Sıcaklık + STO Güvenlik
ATV930C11N4C, kod sonundaki "C" ile coated (kaplamalı kart) versiyondur ve zorlu ortamlar için ek dayanım sunar. Avantajları: (1) Coated kartlar: 3C3 (kimyasal kirlilik) ve 3S3 (toz) sınıfı koruyucu kaplama (IEC 60721-3-3) → nemli, tozlu, korozif ortamlarda elektronik korunur — maden, su/atıksu, kimya, denizcilik. (2) Geniş sıcaklık: -15...+50°C deratingsiz, +60°C'ye kadar deratingli; depolama -40...+70°C. (3) Titreşim/şok: 1.5 mm (2-13 Hz), 1 gn (13-200 Hz) titreşim; 15 gn / 11 ms şok dayanımı. (4) Fonksiyonel güvenlik: Entegre STO (Safe Torque Off), SS1, SLS (Safely Limited Speed), SBC/SBT — IEC 61508 / ISO 13849-1 uyumlu, harici güvenlik rölesine ihtiyaç azalır. (5) Entegre EMC filtre: IEC 61800-3 kategori C3 — şebeke gürültüsü yönetimi. (6) Web sunucu + data logging: Uzaktan teşhis ve önleyici bakımla duruş süresini azaltır. Not: +50°C üzeri ve 1000 m üzeri rakımda çıkış akımı derating edilir. Bu coated + geniş sıcaklık + güvenlik kombinasyonu, ATV930C11N4C'yi zorlu ve güvenilirlik kritik ağır proses uygulamaları için ideal kılar.
Temel Özellikler ve Fonksiyonlar
ATV930C11N4C Öne Çıkan Özellikleri
Gömülü Haberleşme
EtherNet/IP + Modbus TCP + Modbus serial standart
Web Sunucu + Data Log
Uzaktan teşhis, önleyici bakım, veri kaydı
STO Güvenlik
STO · SS1 · SLS · SBC — IEC 61508 / 13849-1
Async + Sync Motor
Asenkron + PM + senkron relüktans (SynRM)
Entegre EMC Filtre
IEC 61800-3 kategori C3: şebeke uyumu
Coated Kartlar
3C3/3S3: zorlu, nemli, tozlu ortam
ATV930C11N4C (110kW) vs ATV930D75N4C (75kW)
Schneider ATV930 Güç Karşılaştırması: Hangisi Bana Uygun?
| ÖZELLİK | ATV930C11N4C (Bu Ürün) | ATV930D75N4C |
| Güç (Normal Duty) | 110 kW | 75 kW |
| Güç (Heavy Duty) | 90 kW | 55 kW |
| Çıkış Akımı (ND) | 211 A | 145 A |
| Aşırı Yük (ND, 60s) | 253 A | 174 A |
| Görünür Güç (480V ND) | 121.8 kVA | 93.7 kVA |
| Boyut / Ağırlık | 320×852×393 / 82 kg | 290×922×325 / 58 kg |
| Giriş / Özellik Seti | 380-480V · aynı fonksiyonlar | 380-480V · aynı fonksiyonlar |
| İdeal Kullanım | Çok yüksek güç — ağır yük | Yüksek güç |
Schneider ATV930 (380-480V): Güç Modelleri
ATV930 ...N4 Üç Faz 400V Güç Aralığı (örnek modeller)
| MODEL | GÜÇ (ND) | GÜÇ (HD) |
| ATV930D75N4(C) | 75 kW | 55 kW |
| ATV930D90N4(C) | 90 kW | 75 kW |
| ATV930C11N4C ✓ (bu ürün) | 110 kW | 90 kW |
| ATV930C13N4(C) | 132 kW | 110 kW |
| ATV930C16N4(C) | 160 kW | 132 kW |
| ATV930C22N4(C) | 220 kW | 160 kW |
Öne Çıkan Özellikler: 6'lı Özet
110 kW Güç
ND/HD110kW ND / 90kW HD — çift güç sınıfı
211 A Çıkış
%150 HDYüksek aşırı yük — ağır tork yükleri
Gömülü Ethernet
IP + TCPEtherNet/IP + Modbus TCP + web sunucu
STO Güvenlik
SILSTO · SS1 · SLS — IEC 61508 / 13849-1
Motor Kontrolü
PM/SynRMAsenkron + senkron motor desteği
Coated Kart
3C3/3S3Zorlu ortam + entegre EMC filtre
Tipik Uygulama Alanları
Büyük Pompa / Su-AtıksuYüksek güçlü pompa hız kontrolü, basınç, tasarruf
Fan / HavalandırmaBüyük fan, blower, soğutma kulesi: değişken tork
Kaldırma / VinçAğır yük + SBC fren yönetimi (hoisting)
Konveyör / TaşımaAğır bant, master/slave senkron sürüş
Maden / MetalKırıcı, değirmen, zorlu ortam (coated)
Kompresör / ProsesBüyük kompresör, karıştırıcı, petrol-gaz
Teknik Notlar (Web Doğrulanmış — Schneider datasheet + distribütör spec tablosu): Ürün kodu: ATV930C11N4C (EAN 3606480883453; kaplamasız: ATV930C11N4). Aile: Altivar Process ATV900 / ATV930. Tip: Değişken hız sürücü (VFD/VSD). Güç: 110 kW ND / 90 kW HD. Giriş: 380-480 VAC (-15/+10%), 3 faz, 50/60 Hz. Hat akımı: 201A@380V (ND), 170A@380V (HD), 165A@480V (ND). Çıkış akımı: 211A (ND) / 173A (HD) @ 2.5 kHz. Nominal çıkış akımı: 211A. Aşırı yük: 253A/60s (ND), 259.5A/60s (HD). Görünür güç: 121.8 kVA (480V ND) / 102.6 kVA (HD). Maks. giriş akımı: 201A. Maks. çıkış gerilimi: 480V. Maks. çıkış frekansı: 599 Hz. Anahtarlama frek.: 1-8 kHz (nom. 2.5 kHz). Prospektif Isc: 50 kA. THDi: <%48 (IEC 61000-3-12). Haberleşme: gömülü EtherNet/IP + Modbus TCP + Modbus serial; opsiyon Profibus/PROFINET/EtherCAT/CANopen/Powerlink. Güvenlik: STO, SS1, SLS, SBC/SBT. EMC filtre: entegre (C3). Coated: 3C3 + 3S3 (IEC 60721-3-3). Soğutma: fanlı (600 m³/h); güç kaybı 2511W (zorlamalı, 380V 2.5 kHz). Sıcaklık: -15...+50°C (deratingsiz), +60°C deratingli; depo -40...+70°C. Rakım: ≤1000m deratingsiz, 4800m'e kadar deratingli. Gürültü: 69.9 dB. Boyut: 320×852×393 mm, 82 kg. Bağlantı: vidalı terminal (şebeke/motor 2×50...3×120 mm²). Montaj: duvar. Koruma: IP21 / UL Type 1. Standartlar: IEC 61800-3, 61800-5-1, 61000-3-12, 61508, ISO 13849-1, UL 508C; TÜV/UL/CSA/CE. Garanti: 18 ay. Not: Fren chopper'sız (without braking unit).
ATV930C11N4C Seçim ve Kullanım İpuçları: (1) ND mı HD mi: Büyük pompa/fan gibi değişken tork → ND (110kW); konveyör/kaldırma/kırıcı gibi sabit-yüksek tork → HD (90kW). Motor etiketine ve yük profiline göre seçin. (2) Akım esas: Sürücüyü motor kW'ına değil motor nominal akımına göre boyutlandırın (211A ND / 173A HD'i aşmayın). (3) Fren: Bu model fren chopper'sız — sık/hızlı yavaşlama veya yüksek atalet varsa harici fren çözümü (uygun ATV900 fren modülü/direnç) değerlendirin. (4) EMC: Entegre C3 filtre; konut/hassas ortamda (C1/C2) ek hat reaktörü veya filtre gerekebilir. (5) Harmonik: Üretici hat reaktörü önerir (harmonik azaltma + sürücü koruma). (6) Kablo kesiti: Yüksek akım — şebeke/motor 2×50...3×120 mm² aralığında, çok telli/paralel iletken + sıkı vidalı terminal. (7) Pano/havalandırma: 82 kg, fanlı (600 m³/h) — pano hava sirkülasyonu ve taşıma planlanmalı. (8) Coated: Bu ürün coated'dır (zorlu ortam); temiz ortamda ATV930C11N4 yeterli olabilir. (9) Sıcaklık/rakım: +50°C üzeri ve 1000m üzeri rakımda akım deratingi uygulayın.
Önemli Güvenlik ve Kullanım Uyarıları: (1) Kalifiye montaj: 82 kg'lık bu cihazın kurulumu yetkili elektrik teknisyeni / mühendis tarafından, uygun kaldırma ekipmanıyla ve sürücü kılavuzuna uygun yapılmalı. (2) Topraklama: Cihaz ve motor mutlaka topraklanmalı (PE) — kaçak akım yüksektir. (3) DC bara/kapasitör: Enerji kesildikten sonra DC bara kapasitörleri yüklü kalır — kılavuzdaki bekleme süresi dolmadan terminallere dokunmayın. (4) STO ≠ izolasyon: STO motoru güvenli durdurur ancak elektriksel izolasyon sağlamaz; bakım öncesi şebekeyi ayırın/kilitleyin (LOTO). (5) Akım sınırı: Motor akımı sürücü nominal akımını (ND 211A / HD 173A) aşmamalı. (6) Fren: Fren chopper'sız model — yüksek atalet/sık duruşta harici fren olmadan aşırı gerilim hatası oluşabilir. (7) Soğutma: Fanlı (600 m³/h) — hava giriş/çıkışı tıkanmamalı, panoda yeterli boşluk/havalandırma. (8) Derating: Yüksek sıcaklık/rakımda akım derating zorunlu. (9) Parametre: Motor ve uygulama parametreleri (ND/HD, motor verileri) doğru girilmeli.
✔ Schneider ATV930C11N4C — Altivar Process ATV900 / ATV930 Değişken Hız Sürücü (VFD) | ✔ Aile: ATV900 — yüksek performanslı proses/makine sürücüsü | ✔ ★ Çift güç: 110 kW (ND, %120) / 90 kW (HD, %150) | ✔ EAN: 3606480883453 | ✔ Giriş: 380-480 VAC, 3 faz, 50/60 Hz | ✔ Çıkış akımı: 211 A (ND) / 173 A (HD) · aşırı yük 253A/60s | ✔ Görünür güç: 121.8 kVA (480V ND) | ✔ Maks. çıkış frek.: 599 Hz · anahtarlama 1-8 kHz | ✔ ★ Haberleşme: gömülü EtherNet/IP + Modbus TCP + serial | ✔ ★ Web sunucu + data logging | ✔ ★ Güvenlik: STO · SS1 · SLS · SBC/SBT (IEC 61508 / 13849-1) | ✔ ★ Motor: asenkron + senkron (PM / SynRM) | ✔ ★ EMC filtre: entegre (kategori C3) | ✔ ★ Coated kartlar: 3C3 / 3S3 (zorlu ortam) | ✔ Soğutma: fanlı (600 m³/h) | ✔ Sıcaklık: -15...+50°C (deratingsiz) | ✔ Fren: chopper'sız (DC injection) | ✔ Boyut/Ağırlık: 320×852×393 mm · 82 kg | ✔ Montaj: duvar · IP21 / UL Type 1 · vidalı terminal (2×50...3×120 mm²) | ✔ Standartlar: IEC 61800-3/5-1 · 61508 · ISO 13849-1 · UL 508C · TÜV/UL/CSA/CE | ✔ Garanti: 18 ay | ✔ Uygulama: büyük pompa, fan, kompresör, konveyör, kaldırma, su/atıksu, maden, proses | ✔ Üretici: Schneider Electric — orijinal ürün, Ariproses güvencesiyle
Teknik Özellikler:
| Genel Bilgiler | |
| Ürün Kodu | ATV930C11N4C |
| EAN | 3606480883453 |
| Kaplamasız Versiyon | ATV930C11N4 |
| Ürün Ailesi / Serisi | Altivar Process ATV900 / ATV930 |
| Ürün Tipi | Değişken hız sürücü (VFD / frekans inverteri) |
| Üretici | Schneider Electric |
| Varyant | Standart, fren chopper'sız, coated |
| Güç ve Çıkış | |
| Motor Gücü (Normal Duty) | 110 kW |
| Motor Gücü (Heavy Duty) | 90 kW |
| Sürekli Çıkış Akımı | 211 A (ND) / 173 A (HD) @ 2.5 kHz |
| Nominal Çıkış Akımı | 211 A |
| Maks. Geçici (Aşırı Yük) Akım | 253 A / 60 s (ND) · 259.5 A / 60 s (HD) |
| Aşırı Yük Oranı | %120 (ND) · %150 (HD) |
| Görünür Güç | 121.8 kVA (480V ND) / 102.6 kVA (HD) |
| Maks. Çıkış Gerilimi | 480 V |
| Maks. Çıkış Frekansı | 599 Hz |
| Giriş | |
| Besleme Gerilimi | 380-480 VAC (-15 / +10 %) |
| Faz | 3 faz |
| Şebeke Frekansı | 50 / 60 Hz |
| Hat Akımı | 201 A @380V (ND) · 170 A @380V (HD) |
| Maks. Giriş Akımı | 201 A |
| Prospektif Hat Isc | 50 kA |
| Maks. THDi | < %48 (IEC 61000-3-12) |
| Kontrol ve Fonksiyon | |
| Motor Kontrol Profili | Asenkron + senkron (PM / SynRM) |
| Anahtarlama Frekansı | 1-8 kHz ayarlanabilir (nominal 2.5 kHz) |
| Rampa (hız/yavaşlama) | 0.01-9999 s lineer, ayrı ayarlanabilir |
| Durdurma / Fren | DC injection (fren chopper'sız) |
| Regülasyon | Ayarlanabilir PID |
| Dijital Giriş / Çıkış | 8+2 DI / 2 DQ |
| Analog Giriş / Çıkış | 3 AI / 2 AQ |
| Röle Çıkışı | 3 (R1 arıza, R2/R3 sıralama) |
| Haberleşme ve Güvenlik | |
| Gömülü Haberleşme | EtherNet/IP + Modbus TCP + Modbus serial |
| Opsiyon Haberleşme | Profibus DP, PROFINET, DeviceNet, EtherCAT, CANopen, Powerlink |
| Web Sunucu / Data Logging | Var (entegre) |
| Fonksiyonel Güvenlik | STO, SS1, SLS, SBC/SBT |
| Güvenlik Standartları | IEC 61508, ISO 13849-1 |
| Fiziksel ve Çevre | |
| EMC Filtre | Entegre (kategori C3) |
| Coated (Kaplamalı) Kart | 3C3 + 3S3 (IEC 60721-3-3) |
| Soğutma | Zorlamalı hava (fanlı), 600 m³/h |
| Gürültü Seviyesi | 69.9 dB |
| Çalışma Sıcaklığı | -15...+50°C (deratingsiz), +60°C (deratingli) |
| Depolama / Taşıma Sıcaklığı | -40...+70°C |
| Rakım | ≤1000 m deratingsiz (4800 m'e kadar deratingli) |
| Nem | %5-95 yoğuşmasız |
| Titreşim / Şok | 1.5 mm (2-13Hz), 1 gn (13-200Hz) / 15 gn 11 ms |
| Bağlantı | Vidalı terminal (şebeke/motor 2×50...3×120 mm²) |
| Montaj | Duvar montaj |
| Koruma Sınıfı | IP21 / UL Type 1 |
| Boyut (G×Y×D) | 320 × 852 × 393 mm |
| Ağırlık | 82 kg |
| Sertifika ve Garanti | |
| Sertifikalar | TÜV · UL · CSA · CE |
| Standartlar | IEC 61800-3, 61800-5-1, 61000-3-12, 61508, ISO 13849-1, UL 508C |
| Garanti | 18 ay |
Sık Sorulan Sorular
ATV930C11N4C (110kW) ile ATV930D75N4C (75kW) arasındaki fark nedir?
İkisi de aynı Schneider Altivar Process ATV930 serisinden, temel fark güç ve boyuttur. ATV930C11N4C (bu ürün): 110 kW ND / 90 kW HD, 211 A çıkış, 121.8 kVA, 320×852×393 mm, 82 kg. ATV930D75N4C: 75 kW ND / 55 kW HD, 145 A çıkış, 93.7 kVA, 290×922×325 mm, 58 kg. Ortak özellikler (aynı): Her ikisi de 380-480 VAC 3 faz giriş, gömülü EtherNet/IP + Modbus TCP, web sunucu, STO + SS1/SLS/SBC güvenlik, asenkron+senkron (PM/SynRM) motor kontrolü, 599 Hz maks. frekans, entegre EMC filtre (C3), coated kartlar (3C3/3S3), IP21, fren chopper'sız, 18 ay garanti. Farklar: (1) Güç: 110kW vs 75kW. (2) Akım: 211A vs 145A. (3) Aşırı yük: 253A vs 174A (ND, 60s). (4) Boyut/ağırlık: daha büyük ve ağır (82 kg vs 58 kg). (5) Kablo: daha kalın kesit (2×50...3×120 mm²). Hangisini seçmeli: Motor gücü/akımına göre: ≤75 kW motor → ATV930D75N4C; 75-110 kW motor → ATV930C11N4C (bu ürün). Ariproses olarak motor ve yük bilgilerinize göre doğru gücü öneriyoruz.
Normal Duty (110 kW) ile Heavy Duty (90 kW) farkı nedir?
ATV930C11N4C tek bir cihazdır ama yük profiline göre iki güç sınıfında parametrelenebilir. Normal Duty (ND): 110 kW, 211 A sürekli, %120 aşırı yük (253A/60s). Değişken tork yükler için — büyük pompa, fan, blower, kompresör (kalkış torku düşük). Heavy Duty (HD): 90 kW, 173 A sürekli, %150 aşırı yük (259.5A/60s). Sabit / yüksek tork ve dinamik yükler için — konveyör, kaldırma/vinç, karıştırıcı, kırıcı, değirmen (yüksek kalkış torku). Nasıl seçilir: (1) Motor etiketindeki gücü ve nominal akımı esas alın. (2) Yük yüksek başlangıç torku istiyorsa HD (motor ≤90 kW). (3) Akışkan/değişken tork ise ND (motor ≤110 kW). Pratik: 110 kW'lık bir pompa motoru → ND modunda bu sürücü; 90 kW'lık ağır bir konveyör/vinç → HD modunda bu sürücü. Ariproses olarak motor ve yük bilgilerinize göre doğru sınıfı belirliyoruz.
Ürün kodundaki "C11" ve "C" ne anlama geliyor (ATV930C11N4C)?
Kodun iki ayrı yerinde "C" vardır: (1) Güç alanındaki "C11": 110 kW gücü ifade eder. Schneider Altivar kodlamasında "D" öneki 100 kW altı (örn. D75 = 75 kW), "C" öneki ise 100 kW ve üzeri güçleri gösterir (C11 = 110 kW, C13 = 132 kW, C16 = 160 kW...). (2) Sondaki "C": sürücünün coated (kaplamalı kart) versiyonu olduğunu gösterir. Kartlar koruyucu konformal kaplama ile üretilir ve 3C3 (kimyasal kirlilik) + 3S3 (toz) ortam sınıfına (IEC 60721-3-3) uygundur. Avantajları: Nemli, tozlu, korozif ortamlarda (su/atıksu, maden, kimya, denizcilik) elektronik korunur → daha uzun ömür, daha az arıza. Kaplamasız karşılığı: ATV930C11N4 (sonunda "C" yok) — temiz/kontrollü ortamlar için. "N4": 380-480 VAC, 3 faz besleme sınıfını belirtir. Öneri: Ortamınız zorluysa coated ("C") versiyonu tercih edin — bu ürün zaten coated'dır.
Hangi haberleşme protokollerini destekliyor? PLC entegrasyonu nasıl?
Gömülü (standart) haberleşme: ATV930C11N4C, kutudan EtherNet/IP + Modbus TCP + Modbus serial (RS485) destekler — ek karta gerek olmadan çoğu otomasyon mimarisine entegre olur. Opsiyon kartları ile: Profibus DP, PROFINET, DeviceNet, EtherCAT, CANopen (RJ45/SUB-D/terminal) ve Ethernet Powerlink eklenebilir (Slot A). Ek özellikler: (1) Web sunucu: Tarayıcı üzerinden parametre izleme, teşhis. (2) Data logging: Olay/veri kaydı ile önleyici bakım ve hızlı arıza tespiti. (3) Encoder kartları: Slot B'ye dijital/analog/resolver encoder arayüzü (kapalı çevrim kontrol). PLC entegrasyonu: Schneider PLC'lerle (Modicon M340/M580) yerel entegrasyon yanı sıra EtherNet/IP üzerinden diğer markalarla da çalışır. Modbus TCP/serial ile SCADA/HMI bağlantısı kolaydır. Ariproses olarak haberleşme kartı seçimi ve PLC/SCADA entegrasyonunda destek veriyoruz.
Bu sürücüde fren direnci/chopper var mı? Ne zaman gerekir?
Hayır — ATV930C11N4C fren chopper'sız (without braking unit) bir modeldir. Standart durdurma DC injection (DC frenleme) ile yapılır. Fren çözümü ne zaman gerekir: (1) Yüksek atalet: Büyük volan, santrifüj, fan gibi yüksek ataletli yükler hızla durdurulacaksa. (2) Sık/hızlı yavaşlama: Konveyör, kaldırma gibi sık duran sistemlerde. (3) Aşırı atış yükü (overhauling): Kaldırma/iniş, eğimli konveyör gibi motorun jeneratör gibi çalıştığı durumlar. Bu durumlarda motor enerjiyi DC baraya geri besler → DC bara aşırı gerilim hatası oluşabilir. Çözüm: Bu enerjiyi harcamak için uygun harici fren çözümü (ATV900 ailesi için fren modülü + fren direnci) eklenmelidir. Alternatif: Bu güç seviyesinde rejeneratif / AFE (aktif ön uç) çözümleri de değerlendirilebilir. Pratik: Uygulamanız yüksek atalet veya atış yükü içeriyorsa fren çözümü şarttır; basit pompa/fan'da genelde gerekmez. Ariproses olarak fren modülü ve direnç boyutlandırmasında yardımcı oluyoruz.
Ürün orijinal Schneider mi? Garanti ve tedarik?
Evet, %100 orijinal Schneider Electric ürünüdür. Schneider Electric, dünyanın önde gelen enerji yönetimi ve endüstriyel otomasyon üreticilerindendir: sürücü (Altivar), PLC (Modicon), kontaktör, şalter, güç dağıtım ve daha pek çok ürün üretir. Ariproses olarak orijinal Schneider ürünleri tedarik edilmektedir. Garanti: Üretici garantisi (18 ay). Tedarik: (1) Stok: ATV930C11N4C için stok ve teslim süresi için iletişime geçin. (2) Stokta yoksa: Schneider Türkiye / distribütör kanalından tedarik. (3) Toplu/proje siparişi: Miktar bazlı özel fiyat ve lead time. (4) Kaplamasız: Temiz ortam için ATV930C11N4 (coated olmayan) versiyon da temin edilebilir. Ariproses hizmetleri: Sürücü boyutlandırma (motor akımı + ND/HD + uygulamaya göre doğru model), Altivar Process ATV930 / ATV630 tüm güç aralığı, fren modülü ve direnç seçimi, haberleşme kartı (PROFINET/Profibus/EtherCAT), hat reaktörü ve harmonik filtre, encoder arayüz kartı, komple Schneider otomasyon çözümü (PLC + HMI + sürücü + motor koruma). İlgili ATV930 modelleri: ATV930D75N4C (75kW), ATV930D90N4(C) (90kW), ATV930C11N4C (110kW: bu ürün), ATV930C13N4(C) (132kW), ATV930C16N4(C) (160kW). Komple çözüm örneği: ATV930C11N4C + hat reaktörü + fren modülü/direnç (gerekirse) + PROFINET kartı: komple korumalı 110kW sürücü çözümü. Detaylı bilgi, güncel fiyat ve teklif için +90 532 224 04 33 veya info@ariproses.com.
İlgili Schneider Sürücü Ürünleri
ATV930C11N4C
Bu Ürün ✓ (110kW)
Schneider ATV930C11N4C
110kW ND / 90kW HD · 380-480V · 211A · Ethernet/IP · coated
Seçildi ✓ATV930D90N4C
Alt Güç (90kW)
Schneider ATV930D90N4C
90kW ND / 75kW HD · ATV900 · bir alt güç basamağı
İnceleATV930C13N4C
Üst Güç (132kW)
Schneider ATV930C13N4C
132kW ND / 110kW HD · ATV900 · daha yüksek güç için
İnceleBüyük Pompa, Fan, Konveyör, Kaldırma ve Ağır Proses Sistemleriniz için Schneider 110kW Altivar Process Sürücü
Stok, fiyat, motor/yük profiline göre sürücü boyutlandırma (ND/HD), ATV930 tüm güç aralığı, fren modülü/direnç,
haberleşme kartı (PROFINET/Profibus/EtherCAT), hat reaktörü, komple Schneider otomasyon çözümü için hemen ulaşın.
Orijinal Schneider STO · TÜV/UL/CSA/CE Türkiye Geneli Kargo Boyutlandırma Desteği Proje/Toplu Sipariş
