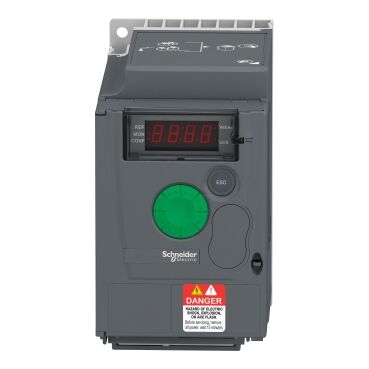

SCHNEIDER ELECTRIC ATV310H075N4E | 0,75 kW 380-460V Hız Kontrol
Schneider Orijinal UYGUN FİYAT 0,75 kW · 1 HP 60 s / 3,5 A Aşırı Yük Modbus RTU
Schneider Electric ATV310H075N4E Easy Altivar 310 Serisi 0,75 kW (1 HP) Üç Fazlı 380-460 VAC Girişli Asenkron Motor Hız Kontrol Cihazı (VFD / Frekans İnvertörü) — 2,3 A Sürekli Çıkış Akımı, 60 Saniye İçin 3,5 A Geçici Aşırı Yük, 0,5-400 Hz Çıkış Frekansı, 2-12 kHz Ayarlanabilir Anahtarlama Frekansı, Sensörsüz Vektör Kontrol (SVC) ve Enerji Tasarruflu Kuadratik U/f Profilleri, %170-200 Geçici Tork Aşırı Yükü, Direnç Olmadan %70 Frenleme Torku, RJ45 Konnektörlü 2 Telli RS-485 Modbus RTU Haberleşme, 4 Programlanabilir Dijital Giriş + 1 Analog Giriş + 1 Analog Çıkış + 1 Lojik Çıkış + 1 Röle Çıkışı, 4 Haneli LED Gösterge, I²t Motor Termik Koruması, EMC Filtresiz Versiyon, IP20 Koruma, -10/+55°C Çalışma Sıcaklığı, Pano İçi Duvar Montajı — Pompa, Fan, Konveyör, Ambalaj, Tekstil, Ahşap ve Genel Makine Uygulamaları için Kompakt ve Ekonomik Motor Sürücü
Schneider Electric · Easy Altivar 310 Serisi (ATV310 — basit makine uygulamaları için optimize sürücü) · ★ 0,37-30 kW aralığının 0,75 kW modeli · Ürün Kodu: ATV310H075N4E · Motor Gücü: 0,75 kW / 1 HP · Besleme: 3 faz 380-460 VAC (-%15/+%10), 50/60 Hz · ★ Çıkış Akımı: 2,3 A sürekli (4 kHz'te) · ★ Aşırı Yük: 60 s için 3,5 A · Hat Akımı: 3,5 A @380V / 3,1 A @460V · Görünür Güç: 2,5 kVA · ★ Çıkış Frekansı: 0,5-400 Hz · Anahtarlama: 4 kHz nominal, 2-12 kHz ayarlanabilir · ★ Kontrol: Sensörsüz vektör (SVC) + U/f + kuadratik enerji tasarruf profili · Hız Aralığı: 1:20 · ★ Tork: %170-200 geçici aşırı yük · dirençsiz %70 frenleme · ★ Haberleşme: Modbus RTU · RJ45 · 2 telli RS-485 · 4800-38400 bps · G/Ç: 4 DI · 1 AI · 1 AO · 1 lojik çıkış · 1 röle (kontak değiştirici) · Gösterge: 4 haneli LED · Rampalar: 0-999,9 s (lineer/U/S) · ★ EMC: Filtresiz (E) versiyon — harici filtre ile IEC 61800-3 · Koruma: IP20 (üst kapak takılı iken üstten IP41) · Sıcaklık: -10 ile +55°C (deratingsiz) · Boyut: 72 × 143 × 140 mm · ~0,7-0,8 kg · Standartlar: EN/IEC 61800-5-1 · EN/IEC 61800-3 · Orijinal Schneider Electric — Ariproses güvencesiyle
ATV310H075N4E 0,75 kW · 1 HP 3×380-460 VAC 2,3 A · 60s/3,5 A 0,5-400 Hz · SVC Modbus RTU · IP20
0,75 kW
1 HP · 3 faz
2,3 A
60 s için 3,5 A
0,5-400 Hz
SVC vektör
Bu Schneider hız kontrol cihazı son 24 saatte 31 makine imalatçısı, pano üreticisi ve otomasyon mühendisi tarafından incelendi — Stok ve fiyat için +90 532 224 04 33
Ürün Hakkında
Kısa Açıklama: Schneider Electric ATV310H075N4E, Easy Altivar 310 (ATV310) serisi bir asenkron motor hız kontrol cihazıdır (VFD / frekans invertörü). Motor gücü: 0,75 kW / 1 HP. Besleme: Üç faz 380-460 VAC (-%15/+%10), 50/60 Hz ±%5. ★ Çıkış: 2,3 A sürekli çıkış akımı (4 kHz anahtarlama frekansında), 60 saniye için 3,5 A geçici akım (≈%150 aşırı yük). Hat akımı: 3,5 A @380V / 3,1 A @460V · Görünür güç: 2,5 kVA · Maks. kısa devre akımı (Isc): 5 kA · Kayıp güç: ≈28,8 W (In'de). ★ Çıkış frekansı: 0,5-400 Hz. Anahtarlama frekansı: 4 kHz nominal, 2-12 kHz ayarlanabilir. ★ Kontrol profilleri: Sensörsüz vektör kontrol (SVC), U/f, enerji tasarruflu kuadratik U/f, ayarlanabilir kayma (slip) kompanzasyonu. Hız aralığı: 1:20. ★ Tork: Motor nominal torkunun %170-200'ü geçici aşırı yük; frenleme direnci ile %150'ye, dirençsiz %70'e kadar frenleme torku. ★ Haberleşme: Modbus RTU — ön yüzde RJ45, 2 telli RS-485, 4800/9600/19200/38400 bps, 1-247 adres. G/Ç: 4 programlanabilir dijital giriş (LI1-LI4, 24 V, sink/source), 1 analog giriş (0-10 V / 0-5 V / 0-20 mA), 1 analog çıkış (0-10 V / 0-20 mA, 8 bit), 1 lojik çıkış (LO+/LO-), 1 röle çıkışı (R1A/R1B/R1C, kontak değiştirici — 3 A @250 VAC / 4 A @30 VDC rezistif). Dahili besleme: Potansiyometre için 5 VDC (<10 mA), dijital girişler için 24 VDC (<100 mA) — kısa devre/aşırı yük korumalı. Rampalar: Lineer / U / S, 0-999,9 s; DC enjeksiyonlu durdurma <30 s. ★ Korumalar: Şebeke aşırı gerilimi, aşırı gerilim, çıkış fazı-toprak aşırı akımı, aşırı sıcaklık, motor fazları arası kısa devre, giriş faz kaybı, I²t sürekli hesaplamayla motor termik koruması, aşırı yük/düşük yük algılama. Gösterge: 4 haneli parlak LED. Klemens: 1,5-2,5 mm², sıkma momenti 0,8-1 N·m. ★ EMC: Bu model EMC filtresizdir (kod sonu "E") — IEC/EN 61800-3 uygunluğu için harici EMC filtresi gerekir. Koruma sınıfı: IP20 (üst kapak yerindeyken üstten IP41). Çalışma sıcaklığı: -10 ile +55°C deratingsiz; 55-60°C arası üst kapak çıkarılarak, her °C için %2,2 akım deratingi ile. Depolama: -25/+70°C. Rakım: ≤1000 m deratingsiz. Boyutlar: 72 (G) × 143 (Y) × 140 (D) mm · ağırlık ≈0,7-0,8 kg. Standartlar: EN/IEC 61800-5-1, EN/IEC 61800-3; EMC bağışıklık testleri EN/IEC 61000-4-2/-4-3/-4-4/-4-5/-4-6/-4-11. Uygulama: Pompa, fan, konveyör, ambalaj, tekstil, ahşap işleme, matbaa, seramik ve genel makine uygulamaları. Orijinal Schneider Electric — Ariproses güvencesiyle.
Küçük bir pompa, fan, konveyör veya makine milini sabit devirde değil, ihtiyaca göre değişken devirde çalıştırmak; yumuşak kalkış-duruş ile mekanik yıpranmayı azaltmak ve enerji tüketimini düşürmek isteyen her uygulama, doğru boyutlandırılmış bir hız kontrol cihazına ihtiyaç duyar. Schneider Electric ATV310H075N4E, tam olarak bu iş için tasarlanmış 0,75 kW (1 HP), üç faz 380-460 VAC girişli bir Easy Altivar 310 serisi sürücüdür. Öne çıkan özellikleri: sensörsüz vektör kontrol (SVC) ile düşük devirde bile yüksek tork, %170-200 geçici tork aşırı yükü, 60 saniye boyunca 3,5 A taşıma kapasitesi, 0,5-400 Hz geniş frekans aralığı, Modbus RTU ile PLC/SCADA entegrasyonu ve 4 haneli LED gösterge ile hızlı devreye alma. 72 mm genişliğindeki kompakt gövdesiyle dar panolara rahatlıkla sığar. Schneider Electric kalitesiyle, makine imalatçıları ve pano üreticileri için ekonomik ve güvenilir bir sürücü çözümüdür.
Ürün Kodu Çözümleme : ATV310H075N4E
Ürün Kodunun Anlamı
ATV310
Easy Altivar 310 serisi
H
Güç çarpanı (0,xx kW)
075
0,75 kW motor gücü
N4
3 faz 380-460 VAC
E
EMC filtresiz
ATV310 = Easy Altivar 310 · H/U/D = güç çarpanı (H: 0,xx kW · U: x,x kW · D: xx kW) · 075 = 0,75 kW · N4 = üç faz 380-460 V · E = EMC filtresiz (bazı güçlerde entegre filtreli "EF" versiyonlar mevcuttur) · EAN: 3606480706318
Ana Teknik Spesifikasyonlar
Motor Gücü
0,75 kW
1 HP
asenkron
Çıkış Akımı
2,3 A
60 s için
3,5 A
Besleme
380-460V
3 faz
50/60 Hz
Frekans
0,5-400
Hz · SVC
vektör
Fiziksel Yapı : Kompakt Pano Tipi Sürücü
Kompakt Gövde : 72 × 143 × 140 mm
- Motor Gücü0,75 kW / 1 HP
- Çıkış Akımı2,3 A
- Aşırı Yük3,5 A / 60 s
- Gösterge4 haneli LED
- HaberleşmeModbus RTU
- Ağırlık≈0,7-0,8 kg
★ Tork ve Aşırı Yük : %170-200 Geçici Tork, 60 s için 3,5 A
Kalkış ve Ani Yük Değişimlerinde Güçlü Tork Rezervi
ATV310H075N4E'nin en pratik özelliklerinden biri tork ve akım rezervidir. Sürücü, 2,3 A nominal çıkış akımının üzerinde 60 saniye boyunca 3,5 A (≈%150) verebilir ve motor nominal torkunun %170-200'ü kadar geçici tork aşırı yükü sağlayabilir (motor tipine ve sürücü gücüne bağlı). Neden önemli: Konveyörler, karıştırıcılar, kompresörler ve dolu başlayan pompalar gibi yükler kalkış anında nominal torkun çok üstünde bir moment ister. Avantajları: (1) Güvenli kalkış: Yüklü kalkışta sürücü koruma vermeden motoru döndürür. (2) Ani yük darbeleri: Kesme, presleme, sıkışma gibi kısa süreli yük artışları tolere edilir. (3) Doğru boyutlandırma: Sürekli yükünüz 0,75 kW'a sığıyorsa, kalkış için bir üst güce çıkmanız gerekmez. (4) Frenleme: Frenleme direnci olmadan %70'e kadar frenleme torku; yüksek ataletli yüklerde PA/PB uçlarına frenleme direnci eklenerek %150'ye kadar çıkılabilir. Önemli uyarı: Aşırı yük geçicidir — sürücü nominal akımın (In) üzerinde uzun süre çalıştırılırsa zarar görür; 1,5 × In'de çalışma süresi 60 saniyeyi aşmamalıdır.
★ Modbus RTU Haberleşme ve Zengin G/Ç — PLC ile Tam Entegrasyon
RJ45 · 2 Telli RS-485 · Modbus RTU + 4 DI / 1 AI / 1 AO / 2 Çıkış
ATV310H075N4E, ön yüzündeki RJ45 konnektör üzerinden 2 telli RS-485 fiziksel arayüzle Modbus RTU protokolünü standart olarak destekler. Haberleşme detayları: 4800 / 9600 / 19200 / 38400 bps hız seçenekleri, 1-247 arası adresleme, okuma (03), tekli yazma (06), çoklu yazma (16), okuma/yazma (23) ve cihaz kimliği (43) servisleri. Ne sağlar: (1) PLC/SCADA kontrolü: Hız referansı, start/stop, yön ve rampa parametreleri uzaktan yazılabilir; akım, frekans, arıza kodu gibi bilgiler okunabilir. (2) Kablo tasarrufu: Birden fazla sürücü tek bir RS-485 hattına bağlanır. (3) İzleme ve arıza teşhisi: Makine durumu merkezi olarak takip edilir. Yerel G/Ç: 4 programlanabilir dijital giriş (LI1-LI4, 24 V, sink/source seçilebilir), 1 analog giriş (0-10 V / 0-5 V / 0-20 mA — potansiyometre veya sensör için), 1 analog çıkış (0-10 V / 0-20 mA, 8 bit), 1 lojik çıkış (LO+/LO-) ve 1 röle çıkışı (R1A/R1B/R1C kontak değiştirici; 3 A @250 VAC ve 4 A @30 VDC rezistif yükte). Ayrıca hız potansiyometresi için 5 VDC ve dijital girişler için 24 VDC dahili besleme, kısa devre ve aşırı yük korumalı olarak sunulur.
Temel Özellikler ve Fonksiyonlar
ATV310H075N4E Öne Çıkan Özellikleri
Sensörsüz Vektör (SVC)
Düşük devirde yüksek tork — zorlu yüklere uyum
Kuadratik U/f
Pompa/fan uygulamalarında enerji tasarrufu
4 Haneli LED
Parlak gösterge — parametreler kolay okunur
I²t Motor Koruması
Sürekli hesaplamayla motor termik koruması
Aşırı/Düşük Yük Algılama
Kuru çalışma, kayış kopması gibi durumlar
Esnek Rampalar
Lineer / U / S · 0-999,9 s · DC frenleme
ATV310H075N4E (0,75 kW) vs ATV310H037N4E (0,37 kW) vs ATV310HU15N4E (1,5 kW)
Easy Altivar 310 Güç Karşılaştırması : Hangisi Bana Uygun?
| ÖZELLİK | ATV310H075N4E (Bu Ürün) | ATV310H037N4E | ATV310HU15N4E |
| Motor Gücü | 0,75 kW / 1 HP | 0,37 kW / 0,5 HP | 1,5 kW / 2 HP |
| Sürekli Çıkış Akımı (In) | 2,3 A | 1,5 A | 4,1 A |
| 60 s Geçici Akım | 3,5 A | 2,3 A | 6,2 A |
| Hat Akımı @380 V | 3,5 A | 2,1 A | 6,5 A |
| Görünür Güç | 2,5 kVA | 1,4 kVA | 4,3 kVA |
| Kayıp Güç (In'de) | ≈28,8 W | ≈19,6 W | ≈51,8 W |
| Boyut (G×Y×D, mm) | 72 × 143 × 140 | 72 × 143 × 130 | 105 × 143 × 151 |
| Besleme / Frekans | 3×380-460 V / 0,5-400 Hz (aynı) | 3×380-460 V | 3×380-460 V |
Schneider Easy Altivar 310 Serisi : Güç Modelleri (3 Faz 380-460 V)
ATV310 N4E Aile Tablosu : Motor Gücü ve Sürekli Çıkış Akımı
| MODEL | MOTOR GÜCÜ | SÜREKLİ ÇIKIŞ AKIMI (In) |
| ATV310H037N4E | 0,37 kW / 0,5 HP | 1,5 A |
| ATV310H075N4E ✓ (bu ürün) | 0,75 kW / 1 HP | 2,3 A |
| ATV310HU15N4E | 1,5 kW / 2 HP | 4,1 A |
| ATV310HU22N4E | 2,2 kW / 3 HP | 5,5 A |
| ATV310HU30N4E | 3 kW / 4 HP | 7,1 A |
| ATV310HU40N4E | 4 kW / 5 HP | 9,5 A |
| ATV310HU55N4E | 5,5 kW / 7,5 HP | 12,6 A |
| ATV310HU75N4E | 7,5 kW / 10 HP | 17 A |
| ATV310HD11N4E … HD30N4E | 11 kW … 30 kW | üst güç aralığı |
Öne Çıkan Özellikler : 6'lı Özet
0,75 kW Güç
1 HPKüçük pompa, fan, konveyör ve makine milleri
Aşırı Yük Rezervi
3,5 A / 60 s%170-200 geçici tork — yüklü kalkış desteği
Vektör Kontrol
SVCSensörsüz vektör + U/f + kuadratik profil
Modbus RTU
RJ452 telli RS-485 — PLC/SCADA entegrasyonu
Zengin G/Ç
4 DI · 1 AI1 AO + lojik çıkış + röle (kontak değiştirici)
Kompakt Gövde
72 mmDar panolara sığar — ≈0,7-0,8 kg
Tipik Uygulama Alanları
Pompa SistemleriYumuşak kalkışla su darbesi (koç darbesi) önleme
Fan ve HavalandırmaKuadratik U/f ile ciddi enerji tasarrufu
Konveyör / TaşımaYumuşak start-stop, ürün kaymasını azaltır
Tekstil MakineleriHassas devir kontrolü ve sabit hız
Ahşap ve Talaşlı İmalatTezgah milleri, testere ve freze uygulamaları
Ambalaj / Matbaa / SeramikSenkron çalışan hat ve besleme motorları
Teknik Notlar (se.com resmi ürün sayfası + ATV310H075N4E ürün datasheet'i + Easy Altivar 310 kataloğu + ATV310 kullanım kılavuzu EAV94277): Ürün kodu: ATV310H075N4E · EAN: 3606480706318. Seri: Easy Altivar 310 (ATV310), basit makine uygulamaları için. Montaj tipi: Radyatörlü (heat sink). Motor gücü: 0,75 kW / 1 HP, asenkron motorlar. Besleme: 3 faz 380-460 V (-%15/+%10), 50/60 Hz ±%5. Hat akımı: 3,5 A @380 V / 3,1 A @460 V. Görünür güç: 2,5 kVA. Maks. beklenen hat Isc: 5 kA. Sürekli çıkış akımı: 2,3 A (4 kHz'te). Maks. geçici akım: 3,5 A / 60 s. Kayıp güç: 28,83 W (In'de). Çıkış gerilimi: 380-460 V, 3 faz. Çıkış frekansı: 0,5-400 Hz. Anahtarlama frekansı: 4 kHz nominal, 2-12 kHz ayarlanabilir (4 kHz üzeri sürekli çalışmada akım deratingi gerekir: 8 kHz'te %10, 12 kHz'te %20). Hız aralığı: 1:20. Geçici tork aşırı yükü: Nominal motor torkunun %170-200'ü. Frenleme torku: Direnç ile %150'ye kadar (yüksek atalet), dirençsiz %70'e kadar. Kontrol profili: Sensörsüz vektör kontrol, enerji tasarruf katsayısı, kuadratik U/f, ayarlanabilir kayma kompanzasyonu. Haberleşme: Modbus, RJ45 (ön yüz), 2 telli RS-485, RTU, 4800-38400 bps, 1-247 adres. Analog giriş: 1 adet (AI1 — 0-20 mA/250 Ω, 0-10 V/30 kΩ, 0-5 V/30 kΩ). Dijital giriş: 4 adet programlanabilir (LI1-LI4, 24 V, 18-30 V; negatif/pozitif lojik). Analog çıkış: 1 adet (AO1 — 0-10 V/470 Ω veya 0-20 mA/800 Ω, 8 bit). Dijital çıkış: 2 adet (lojik çıkış LO+/LO- ve röle R1A/R1B/R1C kontak değiştirici; maks. 3 A @250 VAC rezistif, 4 A @30 VDC rezistif; min. 5 mA @24 VDC). Dahili besleme: 5 V (4,75-5,25 V) <10 mA potansiyometre için; 24 V (20,4-28,8 V) <100 mA lojik girişler için — korumalı. Rampalar: U / S / lineer, 0-999,9 s; DC enjeksiyonlu durdurma <30 s. Korumalar: Şebeke aşırı gerilimi, aşırı gerilim, çıkış fazı-toprak aşırı akımı, aşırı sıcaklık, motor fazları arası kısa devre, üç fazda giriş faz kaybı, I²t ile motor termik koruması. Klemens: 1,5-2,5 mm² (L1, L2, L3, PA/+, PB, U, V, W), sıkma momenti 0,8-1 N·m. Yalıtım: Güç ve kontrol devreleri arasında. Çalışma pozisyonu: Dikey ±10°. Boyut: 72 × 143 × 140 mm (katalog) · datasheet'te 72 mm genişlik, 130 mm yükseklik, 143 mm derinlik olarak da listelenir. Ağırlık: ≈0,7-0,8 kg. Koruma: IP20 (üst kısımda kapak yokken), üstten IP41. Kirlilik derecesi: 2 (EN/IEC 61800-5-1). Şok: 15 gn / 11 ms (EN/IEC 60068-2-27). Nem: %5-95 yoğuşmasız. Çalışma sıcaklığı: -10…+55°C deratingsiz; 55-60°C arası üst kapak çıkarılarak her ek °C için %2,2 akım deratingi. Depolama: -25…+70°C. Rakım: ≤1000 m deratingsiz. Standartlar: EN/IEC 61800-5-1, EN/IEC 61800-3; EMC bağışıklık EN/IEC 61000-4-2/-4-3/-4-4/-4-5/-4-6/-4-11. EMC filtresi: Yok (harici filtre gerekir). Çevre: RoHS / WEEE uyumlu.
ATV310H075N4E Seçim ve Devreye Alma İpuçları: (1) Motor akımına göre seçin: Sürücü seçiminde kW değil, motor etiketindeki nominal akım esastır — motorunuzun 380-400 V'taki akımı 2,3 A'i aşmamalıdır. (2) Motor bağlantısı: 380-400 V şebekede motorun yıldız (Y) bağlanacağından emin olun (230/400 V etiketli motorlarda). (3) Yüklü kalkış: Konveyör, karıştırıcı, kompresör gibi zor kalkan yüklerde bir üst güce (ATV310HU15N4E) çıkmak daha güvenli olabilir. (4) EMC filtresi: Bu model filtresizdir — CE/IEC 61800-3 uygunluğu ve çevredeki cihazların etkilenmemesi için harici EMC filtresi ve ekranlı motor kablosu kullanın. (5) Kablo boyu: Uzun motor kabloları kapasitif kaçak akım ve gerilim yansımaları oluşturur; uzun mesafelerde motor çıkış reaktörü/du/dt filtresi değerlendirin. (6) Anahtarlama frekansı: Motor gürültüsünü azaltmak için 8-12 kHz'e çıkarabilirsiniz, ancak sürekli çalışmada akım deratingi (8 kHz'te %10, 12 kHz'te %20) uygulayın. (7) Frenleme: Yüksek ataletli veya hızlı duruş gereken yüklerde PA/PB uçlarına frenleme direnci bağlayın. (8) Pano yerleşimi: Dikey monte edin (±10°), üst-alt hava boşluğu bırakın; +50°C üzeri pano içi sıcaklıklarda derating ve pano havalandırması planlayın. (9) Motor termik koruma: Motor nominal akımını sürücüye doğru girin — I²t koruması bu değere göre çalışır. (10) Enerji tasarrufu: Pompa ve fanlarda kuadratik U/f profilini seçerek belirgin tasarruf sağlayın.
Önemli Güvenlik ve Kullanım Uyarıları: (1) Kalifiye montaj: Kurulum, devreye alma ve bakım yalnızca yetkin elektrik personeli tarafından yapılmalıdır. (2) Kondansatör deşarjı: Enerji kesildikten sonra DC bara kondansatörleri yüklü kalır — kılavuzda belirtilen bekleme süresi dolmadan ve gerilim ölçülmeden kesinlikle klemenslere dokunmayın. (3) Topraklama: Sürücü ve motor mutlaka usulüne uygun topraklanmalıdır (kaçak akım nedeniyle topraklama şarttır). (4) Akım sınırı: Sürücü nominal akımın (In = 2,3 A) üzerinde uzun süre çalıştırılırsa zarar görür; 1,5 × In'de çalışma süresi 60 saniyeyi aşmamalıdır. (5) Çıkışa kontaktör: Sürücü çıkışı (U/V/W) ile motor arasına, sürücü çalışırken açıp kapanan kontaktör koymayın; kaçınılmazsa uygun sıralama/kilitleme kurgulayın. (6) Kompanzasyon kondansatörü: Sürücü çıkışına kesinlikle güç faktörü düzeltme kondansatörü veya parafudr bağlanmamalıdır. (7) Şebeke tarafı anahtarlama: Sık sık şebekeden enerjilendirip kesmeyin (giriş kondansatörlerini yorar); start/stop için kontrol girişlerini kullanın. (8) EMC: Filtresiz model — harici EMC filtresi olmadan IEC/EN 61800-3 uygunluğu sağlanmaz. (9) Havalandırma: Dikey montaj ve yeterli hava boşluğu şart; +55°C üzeri ortamda üst kapak çıkarılmalı ve derating uygulanmalıdır. (10) Rakım: 1000 m üzerinde derating gerekir.
✔ Schneider Electric ATV310H075N4E — Easy Altivar 310 Serisi 0,75 kW Hız Kontrol Cihazı (VFD) | ✔ Seri: Easy Altivar 310 (ATV310) — 0,37-30 kW, basit makine uygulamaları | ✔ Motor Gücü: 0,75 kW / 1 HP | ✔ Besleme: 3 faz 380-460 VAC (-%15/+%10) · 50/60 Hz | ✔ ★ Çıkış Akımı: 2,3 A sürekli (4 kHz) | ✔ ★ Aşırı Yük: 60 s için 3,5 A | ✔ Hat Akımı: 3,5 A @380V / 3,1 A @460V · 2,5 kVA | ✔ ★ Çıkış Frekansı: 0,5-400 Hz · anahtarlama 2-12 kHz | ✔ ★ Kontrol: Sensörsüz vektör (SVC) · U/f · kuadratik enerji tasarrufu | ✔ ★ Tork: %170-200 geçici aşırı yük · dirençsiz %70 frenleme | ✔ ★ Haberleşme: Modbus RTU · RJ45 · 2 telli RS-485 · 4800-38400 bps | ✔ G/Ç: 4 dijital giriş · 1 analog giriş · 1 analog çıkış · 1 lojik çıkış · 1 röle | ✔ Gösterge: 4 haneli parlak LED | ✔ Korumalar: Aşırı gerilim · aşırı akım · kısa devre · faz kaybı · I²t motor termik | ✔ ★ EMC: Filtresiz versiyon (E) — harici filtre önerilir | ✔ Koruma: IP20 (üstten IP41) · Sıcaklık: -10/+55°C deratingsiz | ✔ Boyut: 72 × 143 × 140 mm · ≈0,7-0,8 kg | ✔ Standartlar: EN/IEC 61800-5-1 · EN/IEC 61800-3 · RoHS/WEEE | ✔ Uygulama: Pompa, fan, konveyör, tekstil, ahşap, ambalaj, matbaa, seramik makineleri | ✔ Üretici: Schneider Electric — orijinal ürün, Ariproses güvencesiyle
Teknik Özellikler
| Genel Bilgiler | |
| Ürün Kodu | ATV310H075N4E |
| EAN Kodu | 3606480706318 |
| Ürün Serisi | Easy Altivar 310 (ATV310) |
| Ürün Tipi | Hız kontrol cihazı (VFD / frekans invertörü) |
| Kullanım Alanı | Basit makine uygulamaları · asenkron motorlar |
| Montaj Yapısı | Radyatörlü (heat sink) |
| Üretici | Schneider Electric |
| Güç ve Besleme | |
| Motor Gücü | 0,75 kW / 1 HP |
| Besleme Gerilimi [Us] | 380…460 V (-%15…+%10), üç faz |
| Şebeke Frekansı | 50 / 60 Hz ±%5 |
| Hat Akımı | 3,5 A @380 V · 3,1 A @460 V |
| Görünür Güç | 2,5 kVA |
| Maks. Beklenen Hat Isc | 5 kA |
| Kayıp Güç | 28,83 W (In'de) |
| Çıkış ve Performans | |
| Sürekli Çıkış Akımı (In) | 2,3 A (4 kHz'te) |
| Maks. Geçici Akım | 3,5 A / 60 s |
| Çıkış Gerilimi | 380…460 V, üç faz |
| Çıkış Frekansı | 0,5…400 Hz |
| Anahtarlama Frekansı | 4 kHz nominal · 2…12 kHz ayarlanabilir |
| Hız Aralığı | 1:20 |
| Geçici Tork Aşırı Yükü | Nominal motor torkunun %170…200'ü |
| Frenleme Torku | Direnç ile %150'ye kadar · dirençsiz %70'e kadar |
| Kontrol Profili | Sensörsüz vektör (SVC) · U/f · kuadratik enerji tasarrufu · kayma kompanzasyonu |
| Rampalar | Lineer / U / S · 0…999,9 s |
| Durdurma | DC enjeksiyonlu frenleme (<30 s) |
| Haberleşme | |
| Protokol | Modbus RTU |
| Konnektör | RJ45 (ön yüzde) |
| Fiziksel Arayüz | 2 telli RS-485 |
| Haberleşme Hızı | 4800 / 9600 / 19200 / 38400 bps |
| Adres Aralığı | 1…247 |
| Giriş / Çıkışlar | |
| Analog Giriş | 1 adet (AI1): 0-10 V / 0-5 V (30 kΩ) · 0-20 mA (250 Ω) |
| Dijital Giriş | 4 adet programlanabilir (LI1…LI4) · 24 V (18-30 V) · sink/source |
| Analog Çıkış | 1 adet (AO1): 0-10 V (470 Ω) / 0-20 mA (800 Ω) · 8 bit |
| Dijital Çıkış | 2 adet: lojik çıkış (LO+/LO-) + röle (R1A/R1B/R1C, kontak değiştirici) |
| Röle Kontak Kapasitesi | 3 A @250 VAC · 4 A @30 VDC (rezistif) · 2 A (endüktif, cos φ 0,4) |
| Dahili Besleme | 5 VDC <10 mA (potansiyometre) · 24 VDC <100 mA (lojik girişler) — korumalı |
| Gösterge | 4 haneli LED |
| Koruma Fonksiyonları | |
| Korumalar | Şebeke aşırı gerilimi · aşırı gerilim · çıkış fazı-toprak aşırı akımı · aşırı sıcaklık · motor fazları arası kısa devre · giriş faz kaybı |
| Motor Termik Koruması | I²t ile sürekli hesaplama |
| Ek Algılama | Aşırı yük ve düşük yük algılama |
| Yalıtım | Güç ve kontrol devreleri arasında |
| Fiziksel ve Çevre | |
| Boyutlar (G×Y×D) | 72 × 143 × 140 mm |
| Ağırlık | ≈0,7 - 0,8 kg |
| Klemens Kapasitesi | 1,5…2,5 mm² · sıkma momenti 0,8…1 N·m |
| Çalışma Pozisyonu | Dikey ±10° |
| Koruma Sınıfı | IP20 (üst kapak yokken) · üstten IP41 |
| Kirlilik Derecesi | 2 (EN/IEC 61800-5-1) |
| Çalışma Sıcaklığı | -10…+55°C deratingsiz · 55…60°C (üst kapak çıkarılmış, %2,2/°C derating) |
| Depolama Sıcaklığı | -25…+70°C |
| Nem | %5…95 (yoğuşmasız) |
| Şok Dayanımı | 15 gn / 11 ms (EN/IEC 60068-2-27) |
| Rakım | ≤1000 m (deratingsiz) |
| Standartlar ve Uyumluluk | |
| Standartlar | EN/IEC 61800-5-1 · EN/IEC 61800-3 |
| EMC Bağışıklık | EN/IEC 61000-4-2 · -4-3 · -4-4 · -4-5 · -4-6 · -4-11 |
| EMC Filtresi | Yok — harici EMC filtresi gerekir |
| Çevre | RoHS / WEEE uyumlu |
Sık Sorulan Sorular
ATV310H075N4E hangi motorları sürer? 0,75 kW motorumun her tipi uyar mı?
ATV310H075N4E, üç fazlı asenkron (indüksiyon) motorlar için tasarlanmıştır ve 0,75 kW / 1 HP güç sınıfındadır. ★ En kritik nokta: Sürücü seçiminde kW etiketi değil, motorun nominal akımı belirleyicidir — bu model 2,3 A sürekli çıkış akımı verir; motorunuzun 380-400 V'taki etiket akımı bu değeri aşmamalıdır. Aynı kW'ta farklı verim sınıfı veya kutup sayısındaki motorların akımı değişebilir, bu yüzden mutlaka motor etiketine bakın. Motor bağlantısı: 230/400 V etiketli bir motoru 380-400 V şebekede yıldız (Y) bağlamalısınız; yanlışlıkla üçgen (Δ) bağlanırsa motor aşırı akım çeker ve sürücü arıza verir. Giriş tarafı: Cihazın kendisi üç fazlı 380-460 VAC ile beslenir — tek faz besleme ile kullanılamaz; tek fazlı şebekeniz varsa ATV310 yerine tek faz girişli bir seri değerlendirilmelidir. Senkron/mıknatıslı motorlar: ATV310, temel olarak asenkron motorlar içindir; sabit mıknatıslı senkron motor sürmeniz gerekiyorsa üst seriler (ör. Altivar Machine ATV320/ATV340) daha uygundur. Zor kalkan yükler: Konveyör, karıştırıcı, kompresör gibi yüklü kalkan uygulamalarda bir üst güce (ATV310HU15N4E, 1,5 kW / 4,1 A) çıkmak daha güvenli olabilir. Ariproses olarak motor etiketi bilgilerinize göre doğru sürücüyü boyutlandırıyoruz.
"N4E" ne demek? EMC filtresi neden yok, harici filtre şart mı?
Ürün kodundaki N4, cihazın üç fazlı 380-460 VAC beslemeli olduğunu; sondaki E ise entegre EMC filtresi bulunmadığını gösterir (bazı güçlerde entegre filtreli "EF" versiyonlar mevcuttur). EMC filtresi ne işe yarar: Hız kontrol cihazları, motoru sürerken yüksek frekanslı anahtarlama yapar ve bu, hem kablolar üzerinden (iletim yoluyla) hem de havadan (ışıma yoluyla) elektromanyetik girişim (parazit) üretir. Bu parazit; PLC'ler, enkoderler, analog sensörler, haberleşme hatları ve yakınındaki hassas cihazları etkileyebilir. Harici filtre gerekli mi: Evet — IEC/EN 61800-3 standardına uygunluk (ve pratikte CE beyanı) için filtresiz modellerde uygun bir harici EMC filtresi kullanılmalıdır. Schneider, ATV310 filtresiz modeller için katalogunda eşleşen harici filtre seçim tablosu verir. Ek EMC önlemleri: (1) Motor kablosu ekranlı olmalı ve ekran her iki uçta 360° pano şasisine/topraklamaya bağlanmalı. (2) Güç ve sinyal kabloları ayrı kanallardan geçmeli, kesişmeleri gerekiyorsa 90° kesişmeli. (3) Motor kablosu mümkün olduğunca kısa tutulmalı. (4) Topraklama tek noktadan, düşük empedanslı yapılmalı. Ne zaman filtresiz yeterli olur: Yalıtılmış, hassas elektronik bulunmayan basit uygulamalarda pratikte sorun çıkmayabilir; ancak standarda uygunluk beyanı için filtre atlanmamalıdır. Ariproses olarak bu modele uygun harici EMC filtresi ve ekranlı motor kablosu konusunda destek veriyoruz.
Modbus ile PLC'ye nasıl bağlanır? Hangi kontroller yapılabilir?
ATV310H075N4E, ön yüzündeki RJ45 konnektör üzerinden 2 telli RS-485 fiziksel arayüzle Modbus RTU protokolünü standart olarak destekler — ek kart gerekmez. Bağlantı: RJ45 üzerinden RS-485 A/B (D1/D0) hattı, PLC'nin veya HMI'ın seri portuna (gerekirse RS232/RS485 dönüştürücü ile) bağlanır. Hat sonlarında sonlandırma direnci kullanılmalı ve kablo ekranı Common (pin 8) yerine uygun toprak noktasına bağlanmalıdır. Ayarlar: Sürücünün COM- menüsünden adres (1-247), hız (4800/9600/19200/38400 bps), parite ve haberleşme kopması davranışı (arıza yönetimi) ayarlanır — hattaki tüm cihazlarda aynı hız ve parite kullanılmalıdır. Desteklenen servisler: Okuma (fonksiyon 03), tekli kayıt yazma (06), çoklu kayıt yazma (16), okuma/yazma (23) ve cihaz kimliği okuma (43). Neler yapılabilir: (1) Kumanda: Start / stop / yön / hata reset komutları. (2) Referans: Hız referansını doğrudan yazma (potansiyometre veya analog sinyal gerekmez). (3) İzleme: Çıkış frekansı, motor akımı, motor gerilimi, DC bara gerilimi, termik durum ve arıza kodları okunabilir. (4) Parametre: Rampa süreleri, frekans limitleri gibi parametreler uzaktan değiştirilebilir. Avantajı: Tek bir çift telle birden çok sürücü seri bağlanır — kablolama, klemens ve pano maliyeti ciddi biçimde düşer; makine merkezi olarak izlenebilir. Güvenlik notu: Haberleşme arızası yönetiminin "arızayı yok say" olarak bırakılması yalnızca ayar/özel uygulamalar içindir; normal çalışmada güvenli bir arıza davranışı seçilmelidir. Ariproses olarak Modbus adres haritası ve PLC entegrasyonu konusunda yardımcı oluyoruz.
Frenleme direnci gerekir mi? Ne zaman kullanılmalı?
ATV310H075N4E, frenleme direnci olmadan motor nominal torkunun %70'ine kadar frenleme torku üretebilir; PA/PB uçlarına frenleme direnci bağlandığında bu değer %150'ye kadar çıkar (yüksek atalet uygulamalarında). Neden gerekir: Bir motor yavaşlatılırken generatör gibi davranır ve enerjiyi sürücüye geri gönderir. Bu enerji DC bara kondansatörlerinde birikir; bara gerilimi limiti aşarsa sürücü aşırı gerilim (overvoltage) arızası verir ve durur. Frenleme direnci bu fazla enerjiyi ısıya çevirerek atar. Hangi durumlarda direnç şart: (1) Yüksek atalet: Büyük volan, tambur, santrifüj, testere diski gibi ağır dönen kütleler. (2) Hızlı duruş gerekliliği: Kısa yavaşlama rampası (ör. güvenlik ya da çevrim süresi nedeniyle). (3) Sürükleyici yükler: Aşağı inen kaldırma/eğimli konveyör gibi yükün motoru döndürdüğü uygulamalar. (4) Sık dur-kalk: Ambalaj, dolum, indeksleme makineleri. Ne zaman gerekmez: Pompa ve fan gibi ataleti düşük, serbest yavaşlamaya izin verilen uygulamalarda genelde gerekmez; yavaşlama rampasını uzatmak çoğu zaman yeterlidir. Alternatif çözümler: Yavaşlama rampasını uzatmak, "rampa otomatik uyarlama" fonksiyonunu kullanmak veya kısa süreli duruşlarda DC enjeksiyonlu frenleme (bu modelde <30 s) uygulamak. Dikkat: Frenleme direnci seçiminde direnç değeri (Ω) ve güç (W) mutlaka sürücü kılavuzuna uygun seçilmeli; direnç ısınır, montajında havalandırma ve yanıcı malzemeden uzaklık gözetilmelidir. Ariproses olarak yük profilinize göre frenleme direnci boyutlandırması yapıyoruz.
Ürün orijinal Schneider Electric mi? Garanti ve tedarik nasıl?
Evet, %100 orijinal Schneider Electric ürünüdür. Schneider Electric, enerji yönetimi ve endüstriyel otomasyonda dünyanın önde gelen üreticilerinden biridir — hız kontrol cihazı (Altivar), PLC (Modicon), motor kontrol (TeSys), pano ve dağıtım ekipmanları, HMI ve sensör ürünleri üretir. Garanti: Schneider Electric standart üretici garantisi (tipik olarak devreye alma tarihinden itibaren 18 ay, sevk tarihinden itibaren en fazla 24 ay — güncel garanti koşulları için bizimle görüşebilirsiniz). Tedarik: (1) Stok: ATV310H075N4E yaygın bir modeldir, stoktan hızlı temin edilir. (2) Stokta yoksa: Schneider Electric Türkiye / yetkili distribütör kanalından tedarik. (3) Toplu sipariş: Makine imalatçıları ve pano üreticileri için miktar bazlı özel fiyat. Ariproses hizmetleri: Motor etiketine göre sürücü boyutlandırma, Easy Altivar 310 serisinin tüm güçleri (0,37-30 kW), üst seri alternatifleri (Altivar Machine ATV320, Altivar Process ATV600), harici EMC filtresi ve frenleme direnci seçimi, ekranlı motor kablosu, pano içi termik hesap ve yerleşim desteği, Modbus/PLC entegrasyonu, devreye alma ve parametre desteği, komple Schneider otomasyon çözümü (PLC + HMI + sürücü + motor koruma). İlgili ATV310 modelleri: ATV310H037N4E (0,37 kW), ATV310H075N4E (0,75 kW — bu ürün), ATV310HU15N4E (1,5 kW), ATV310HU22N4E (2,2 kW), ATV310HU30N4E (3 kW), ATV310HU40N4E (4 kW), ATV310HU55N4E (5,5 kW), ATV310HU75N4E (7,5 kW) ve üzeri. Komple çözüm örneği: ATV310H075N4E + giriş tarafı motor koruma şalteri (GV2/GV3) + harici EMC filtresi + ekranlı motor kablosu + gerekirse frenleme direnci — standarda uygun, korumalı bir 0,75 kW sürücü çözümü. Detaylı bilgi, güncel fiyat ve teklif için +90 532 224 04 33 veya info@ariproses.com.
İlgili Schneider Electric ve Hız Kontrol Cihazı Ürünleri
ATV310H075N4E
Bu Ürün ✓ (0,75 kW)
Schneider ATV310H075N4E
0,75 kW · 1 HP · 3×380-460V · 2,3 A · Modbus RTU · IP20
Seçildi ✓ATV310H037N4E
Alt Güç (0,37 kW)
Schneider ATV310H037N4E
0,37 kW · 0,5 HP · 1,5 A · küçük motor uygulamaları için
İnceleATV310HU15N4E
Üst Güç (1,5 kW)
Schneider ATV310HU15N4E
1,5 kW · 2 HP · 4,1 A · zor kalkan yükler için üst güç
İncelePompa, Fan, Konveyör ve Makine Uygulamalarınız için Kompakt Schneider 0,75 kW Hız Kontrol Cihazı
Stok, fiyat, motor etiketine göre sürücü boyutlandırma, Easy Altivar 310 serisinin tüm güçleri (0,37-30 kW),
harici EMC filtresi ve frenleme direnci seçimi, Modbus/PLC entegrasyonu ve devreye alma desteği için hemen ulaşın.
Orijinal Schneider Electric Motor Etiketine Göre Boyutlandırma 1-3 Gün Türkiye Kargo Devreye Alma Desteği Toplu Sipariş İndirimi
