Pepperl+Fuchs NBN4-F29-E2 Blok Tip 4mm Endüktif Sensör (PNP-NO)
Pepperl+Fuchs NBN4-F29-E2 (Ürün No: 087175) Minyatür Dikdörtgen (Blok Tip) Endüktif Yaklaşım Sensörü (Inductive Proximity Sensor): 4 mm Nominal Algılama Mesafesi (sn), Non-Flush (Gömülü Olmayan) Montaj, PNP Çıkış, NO (Normalde Açık) Kontak Fonksiyonu, 3 Telli DC, 4,75-30 VDC Geniş Besleme Aralığı, 100 mA Çıkış Akımı, 1000 Hz Yüksek Anahtarlama Frekansı, Ultra Kompakt 27×10×6 mm PPS Gövde, Sarı LED Anahtarlama Göstergesi, Ters Polarite ve Kısa Devre Korumalı, ≤3V Gerilim Düşümü, IP67 Koruma Sınıfı, -25 ile +70°C Çalışma Sıcaklığı, 2 m Gri PVC Kablo (3×0,14 mm²), cULus Listed, EN IEC 60947-5-2, MTTFd 1680 Yıl: Dar Alan Montajı, Küçük Metal Parça Algılama, Robotik Tutucu (Gripper), Fikstür, Montaj Otomasyonu ve Makine İçi Konum Algılama için Ultra Minyatür Temassız Endüktif Sensör
Pepperl+Fuchs · NBN Serisi Endüktif Yaklaşım Sensörleri (F29 Minyatür Blok Gövde) · ★ Ultra kompakt: 27×10×6 mm — yalnızca 6 mm yükseklik · Ürün Kodu: NBN4-F29-E2 · Ürün No: 087175 · Algılama: 4 mm nominal (sn) · güvenli mesafe 0-3,24 mm (sa) · non-flush · Çıkış: PNP · NO (normalde açık) · 3 telli DC · Besleme: 4,75-30 VDC · Çıkış akımı: 0-100 mA · gerilim düşümü ≤3V · ★ Anahtarlama frekansı: 0-1000 Hz : hızlı hatlarda sayım/konum · Histerezis: tip. %5 · Korumalar: ters polarite + kısa devre (pulsing) · Gösterge: sarı LED · Gövde: PPS (gövde + algılama yüzü) · IP67 · Sıcaklık: -25/+70°C (depolama -40/+85°C) · Bağlantı: 2 m gri PVC kablo · 3×0,14 mm² · yüzük uçlu · Redüksiyon: Al 0,4 · Cu 0,3 · 304 paslanmaz 0,7 · Güvenilirlik: MTTFd 1680 yıl · Standart/Onay: EN IEC 60947-5-2 · cULus Listed · Orijinal Pepperl+Fuchs
Bu minyatür P+F endüktif sensör son 24 saatte 19 makine üreticisi, otomasyon mühendisi ve bakım uzmanı tarafından incelendi : Stok ve fiyat için +90 532 224 04 33
Silindirik M8 sensörün bile sığmadığı yerler vardır: robotik tutucu parmakları, dar fikstür kanalları, ince kızak arası boşluklar. Pepperl+Fuchs NBN4-F29-E2, 27×10×6 mm — yani yalnızca 6 mm yüksekliğindeki ultra minyatür blok gövdesiyle tam bu noktalar için tasarlanmıştır. Öne çıkan özellikleri: minyatür gövdeye rağmen 4 mm algılama mesafesi, 1000 Hz anahtarlama frekansı ile hızlı hatlarda güvenilir sayım, 4,75-30 VDC geniş besleme aralığı (5V lojik devrelerde bile çalışır) ve IP67 koruma. Endüktif sensörün mucidi Pepperl+Fuchs'un kalitesiyle, temassız (aşınmasız) metal algılamanın en kompakt hallerinden biri. Vidalı iki montaj deliğiyle saniyeler içinde monte edilir; sarı LED ile durum bir bakışta izlenir.
Ürün Kodu Çözümleme : NBN4-F29-E2
Ürün Kodunun Anlamı
NBN = P+F endüktif sensör (non-flush/bündig değil) · 4 = 4 mm nominal mesafe · F29 = minyatür dikdörtgen gövde formu (27×10×6 mm) · E2 = PNP, normalde açık (NO) · Ürün no: 087175 · Kablosuz konnektörlü ve NPN varyantları için bizi arayın
Ana Teknik Spesifikasyonlar
Algılama
non-flush
sa: 0-3,24 mm
Çıkış
3 telli DC
100 mA
Besleme
DC · 1000 Hz
≤3V düşüm
Gövde
mm · PPS
IP67

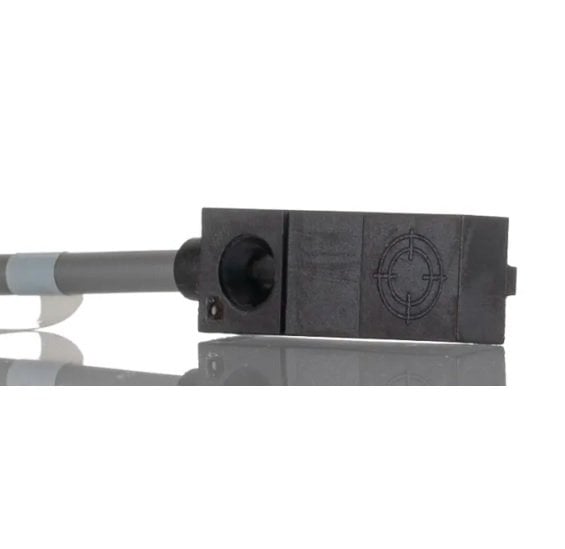

Fiziksel Yapı : F29 Minyatür Blok Gövde
F29 Minyatür Blok : Dar Alan Montajı
- Boyut (U×G×Y)27×10×6 mm
- Algılama4 mm · non-flush
- GöstergeSarı LED
- Montaj2x vida deliği
- Kablo2m · 3×0,14mm²
- KorumaIP67 · PPS gövde
★ 27×10×6 mm : Silindirik Sensörün Sığmadığı Yere Sığar
Ultra Minyatür Blok Gövde + 4 mm Algılama
NBN4-F29-E2'nin en büyük avantajı form faktörüdür: yalnızca 6 mm yükseklik ve 10 mm genişlikteki yassı blok gövde, silindirik M8/M12 sensörlerin fiziksel olarak sığmadığı noktalara monte edilir. Nerelerde kritik: (1) Robotik tutucular (gripper): Parmak içinde parça var/yok algılama — tutucunun hareket zarfını bozmadan. (2) Fikstür ve kalıplar: İnce kanallara gömme montaj, parça oturdu/oturmadı kontrolü. (3) Kızak/slayt mekanizmaları: Dar boşluklarda uç konum algılama. (4) Küçük silindirler: Piston konumu algılamada harici sensör olarak. Avantajlar: Buna rağmen 4 mm nominal algılama — bu boyut sınıfında geniş mesafe; iki vida deliğiyle saniyeler içinde hassas montaj; yassı yüzeyler sayesinde yüzeye sıfır (düşük profil) yerleşim. Temassız çalıştığı için mekanik anahtarlar gibi aşınmaz — MTTFd 1680 yıl güvenilirlik değeriyle bakım gerektirmez.
★ PNP NO · 4,75-30 VDC · 1000 Hz : Esnek ve Hızlı Elektriksel Arayüz
Geniş Besleme + Yüksek Frekans + Tam Koruma
(1) PNP NO çıkış: Hedef metal yaklaştığında çıkış +V'ye çekilir (sourcing) — Avrupa'da ve PLC dijital girişlerinde en yaygın standart; NO fonksiyonu parça algılandığında sinyal verir. (2) 4,75-30 VDC geniş besleme: Yalnızca 24V panolarda değil, 5V lojik/elektronik devrelerde ve 12V sistemlerde de doğrudan çalışır — Ar-Ge cihazları ve özel makineler için büyük esneklik. (3) 1000 Hz anahtarlama frekansı: Saniyede 1000 açma-kapama — hızlı dönen dişli/kam algılama, yüksek tempolu hatlarda parça sayımı. (4) Tam koruma seti: Ters polarite koruması (yanlış bağlantıda zarar görmez) + kısa devre koruması (pulsing — hata giderilince otomatik devam). (5) ≤3V gerilim düşümü, 0-100 mA yük: Röle bobinlerinden PLC girişlerine kadar tipik yükleri doğrudan sürer. (6) Bağlantı: BN (kahverengi) = L+, BU (mavi) = L-, BK (siyah) = çıkış — standart 3 telli şema, yüzük uçlu kablolarla hızlı klemens bağlantısı.
Temel Özellikler ve Fonksiyonlar
NBN4-F29-E2 Öne Çıkan Özellikleri
Ultra Minyatür
27×10×6 mm — dar alanlara vida montaj
4 mm Non-Flush
Boyut sınıfında geniş algılama mesafesi
1000 Hz
Hızlı sayım ve konum algılama
4,75-30 VDC
5V lojikten 24V panoya geniş besleme
Korumalı
Ters polarite + kısa devre · IP67
Sarı LED
Anahtarlama durumu bir bakışta
Bağlantı Şeması ve Redüksiyon Faktörleri
3 Telli PNP Bağlantı + Farklı Metallerde Algılama Mesafesi
| KABLO / METAL | DEĞER | AÇIKLAMA |
| BN (Kahverengi) | L+ (besleme +) | 4,75-30 VDC |
| BU (Mavi) | L- (besleme -) | 0V / GND |
| BK (Siyah) | Çıkış (PNP NO) | Maks. 100 mA |
| Çelik (Fe360) | 4 mm (×1,0) | Referans hedef |
| 304 Paslanmaz | ~2,8 mm (×0,7) | Redüksiyon r304 |
| Alüminyum | ~1,6 mm (×0,4) | Redüksiyon rAl |
| Bakır | ~1,2 mm (×0,3) | Redüksiyon rCu |
Öne Çıkan Özellikler : 6'lı Özet
Algılama
4 mmNon-flush · güvenli mesafe 0-3,24 mm
Minyatür
27×10×6 mm6 mm profil — en dar alanlara montaj
Çıkış
PNP NO3 telli DC · 100 mA · ≤3V düşüm
Hız
1000 HzHızlı sayım/konum — histerezis tip. %5
Dayanım
IP67-25/+70°C · PPS gövde · 2m PVC kablo
Güvenilirlik
MTTFd 1680 yılcULus · EN IEC 60947-5-2
Tipik Uygulama Alanları

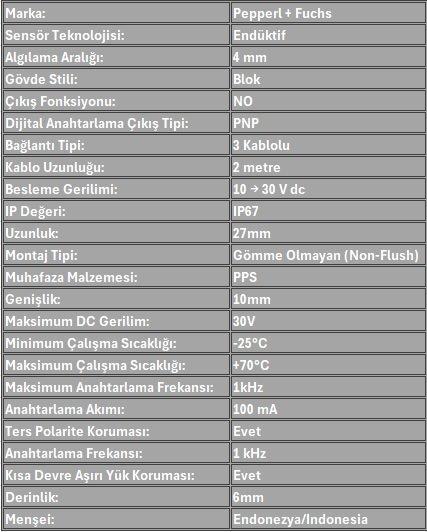

| Genel Bilgiler | |
| Ürün Kodu | NBN4-F29-E2 |
| Ürün Numarası | 087175 |
| Ürün Tipi | Endüktif yaklaşım sensörü (minyatür blok) |
| Gövde Formu | F29 dikdörtgen — 27×10×6 mm |
| Üretici | Pepperl+Fuchs |
| Algılama | |
| Nominal Algılama Mesafesi (sn) | 4 mm |
| Güvenli Çalışma Mesafesi (sa) | 0 ... 3,24 mm |
| Montaj | Non-flush (gömülü olmayan) |
| Histerezis | Tip. %5 |
| Redüksiyon Faktörleri | rAl 0,4 · rCu 0,3 · r304 0,7 |
| Çıkış | |
| Anahtarlama Fonksiyonu | NO (normalde açık) |
| Çıkış Tipi | PNP · 3 telli DC |
| Çıkış Akımı | 0 ... 100 mA |
| Gerilim Düşümü | ≤ 3 V |
| Sızıntı Akımı | 0-0,5 mA (tip. 0,1 µA @25°C) |
| Elektriksel | |
| Besleme Gerilimi | 4,75 ... 30 VDC |
| Boşta Akım | ≤ 10 mA |
| Anahtarlama Frekansı | 0 ... 1000 Hz |
| Hazır Olma Süresi | ≤ 5 ms |
| Korumalar | Ters polarite · kısa devre (pulsing) |
| Gösterge | Sarı LED (anahtarlama durumu) |
| Mekanik ve Ortam | |
| Gövde / Algılama Yüzü | PPS / PPS |
| Koruma Sınıfı | IP67 |
| Çalışma Sıcaklığı | -25 ... +70°C |
| Depolama Sıcaklığı | -40 ... +85°C |
| Boyutlar | 27 × 10 × 6 mm (U×G×Y) |
| Bağlantı | |
| Bağlantı Tipi | Kablo — 2 m |
| Kablo | Gri PVC · 3×0,14 mm² · Ø3,5 mm · yüzük uçlu |
| Bükülme Yarıçapı | > 10 × kablo çapı |
| Bağlantı Şeması | BN=L+ · BU=L- · BK=çıkış |
| Güvenilirlik ve Onaylar | |
| MTTFd | 1680 yıl |
| Görev Süresi (TM) | 20 yıl |
| Standart | EN IEC 60947-5-2 |
| Onaylar | cULus Listed (Class 2 · Type 1 · 30VDC/100mA) |
Robotik, Fikstür ve Dar Alan Algılama Projeleriniz için Minyatür P+F Endüktif Sensör
Stok, fiyat, uygulamaya göre sensör seçimi (mesafe, flush/non-flush, PNP/NPN, gövde formu),
F29 ailesi varyantları ve komple otomasyon çözümü için hemen ulaşın.
Pepperl+Fuchs 087175
Pepperl+Fuchs'un endüstriyel kullanım için tasarlanmış NBN4-F29-E2 endüktif sensörü, yüksek kaliteli malzeme ve Alman mühendisliği ile üretilmiştir. Dayanıklı yapısı ve hassas ölçüm kabiliyeti sayesinde endüstriyel uygulamalarda güvenilir bir performans sunar. ARI PROSES stoklarında uygun fiyatlarla bulabilirsiniz.
Alman yüksek teknoloji kalitesi olan Pepperl+Fuchs NBN4-F29-E2 endüktif sensörü size öneriyoruz. Alman kalitesi ve güvenilir performansıyla endüstriyel uygulamalarınız için ideal bir seçenektir. Hassas ölçüm yetenekleri ve dayanıklı yapısı ile üretim süreçlerinizi optimize etmenize yardımcı olur. Şimdi stoklarımızda bulunan uygun fiyatlarla hemen satın alabilirsiniz.
Bu sensör, gömülü olmayan montaj için tasarlanmıştır ve 4 mm'lik nominal algılama mesafesine sahiptir. Çalışma voltajı aralığı 4,75 V DC ile 30 V DC arasında olup, maksimum 100 mA akım çıkışı sağlar. Sensörün anahtarlama frekansı 0 ile 1000 Hz arasındadır ve PNP çıkış tipine sahiptir. Kablo uzunluğu 2 metre olan bu sensör, IP67 koruma derecesiyle zorlu endüstriyel ortamlarda güvenilir performans sunar.
Küçük, Dikdörtgen Gövde Endüktif Sensörler Pepperl Fuchs’un sunmuş olduğu, farklı boyut çeşitlerindeki küçük dikdörtgen gövde endüktif sensör seçeneklerini aşağıda görebilirsiniz. Farklı algılama mesafeleri ve boyutlara sahip bu küçük gövde endüktif sensörler, makinalarda ve bir çok değişik uygulamada farklı amaçlarla kullanılmaktadır.
