Mühendislik Standartları ve Teknik Veriler

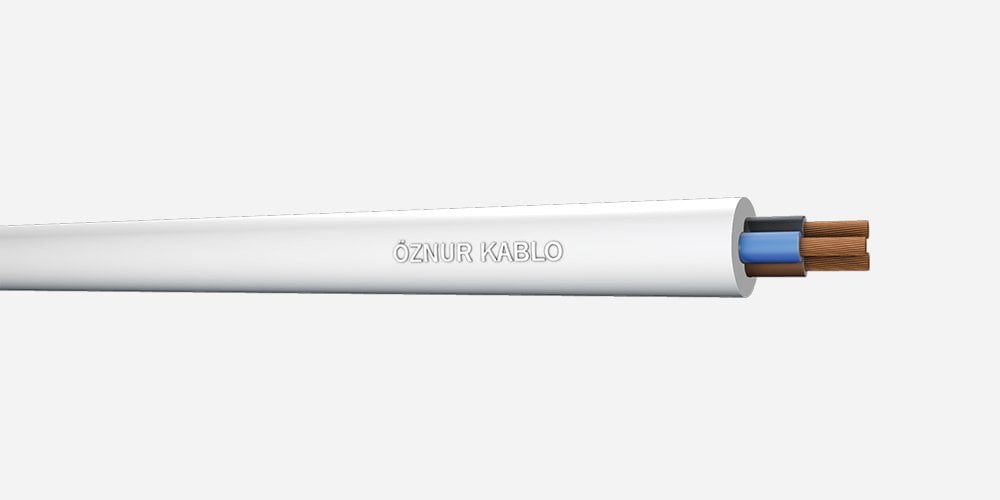

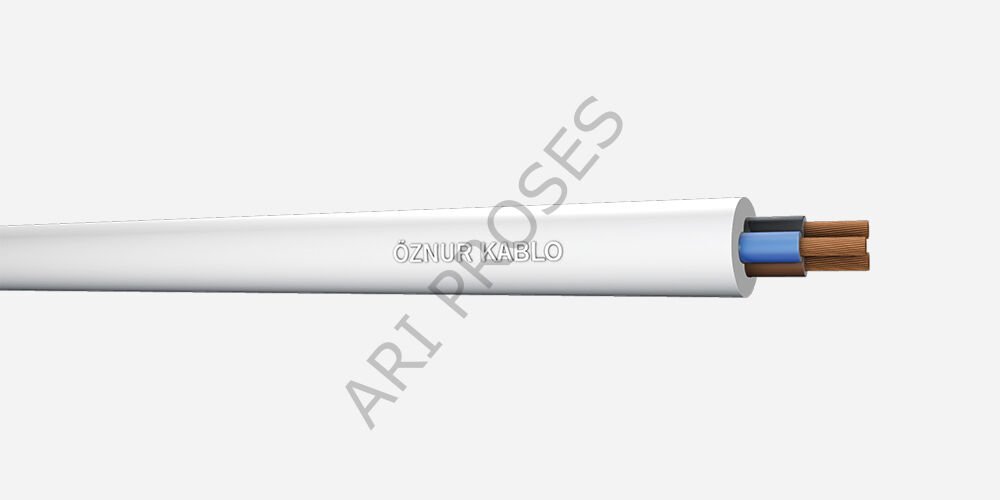

Endüstriyel kontrol ve akıllı bina otomasyon sistemlerinde halojensiz (HFFR) esnek kabloların projelendirilmesi, hem yangın güvenliği hem de elektriksel sürdürülebilirlik açısından kritik mühendislik kurallarına tabidir. 3x1,5 mm² HF052XZ1-F Flamcor esnek kablo uygulamalarında sahada yapılan en kritik hata; ince çok telli bakır iletken uçlarının, koruyucu bir izoleli kablo yüksüğü (cord-end ferrule) basılmadan doğrudan kontaktör, röle tabanları, acil durdurma butonları veya PLC I/O klemens kovanlarına sıkıştırılmasıdır. Klemens vidası doğrudan çıplak tellere baskı uyguladığında bakır tellerin bir kısmını keserek devre dışı bırakır. Bu durum kablonun efektif iletken kesitini daraltır, geçiş direncini yükseltir ve bağlantı noktasında kontrolsüz mikro arklar ile termal sıcak noktalar (hotspots) meydana getirir. Sinyal hatlarındaki bu mikro arklar, PLC giriş kartlarında parazitli sinyallere ve hatalı tetiklenmelere yol açarak otomasyon süreçlerinde açıklanamayan duruşlara sebebiyet verir. Bu nedenle, her damar ucu kesinlikle kesitine uygun izoleli yüksük ve cırcırlı yüksük sıkma pensesi yardımıyla sonlandırılmalıdır. Kablonun akım taşıma kapasitesi açık havada serbest montajda nominal olarak yaklaşık 16 Amper seviyesindedir. Ancak kablo kanalları, şaftlar veya kapalı tava sistemleri içerisinde birden fazla kumanda/enerji hattıyla yan yana (demet halinde) geçirildiğinde ya da pano içi ortam sıcaklığı standart 30°C eşiğini aştığında, ısıl kümelenme katsayısı (grouping factor) nedeniyle akım taşıma kapasitesinin %20 ila %30 oranında de-rate edileceği (düşürüleceği) hesaplanmalıdır. Bu doğrultuda 1,5 mm² kontrol hatları, dağıtım şasilerinde maksimum 10A (hattın ve yükün endüktif karakteristiklerine göre B veya C tipi) hat koruma otomatları (MCB) ile koruma altına alınmalıdır. HFFR dış kılıf malzemesi, yapısı gereği PVC kablolara oranla mekanik sürtünmelere ve nem emilimine karşı daha hassas olduğundan, kablo çekimi esnasında tava çapaklarına takılarak kılıfın zedelenmemesine azami dikkat gösterilmeli, keskin metal dönüşlerde koruyucu plastik köşe aparatları kullanılmalıdır. Sarı/Yeşil renkli damar sadece fonksiyonel koruma topraklaması barasına irtibatlandırılmalı, nötr hattı ile asla köprülenmemelidir. Güvenli saha devreye alma süreçleri için Ari Proses mühendislik ekibimiz tüm kritik altyapı projelerinde bu teknik disipline eksiksiz uyulmasını önemle tavsiye eder.
