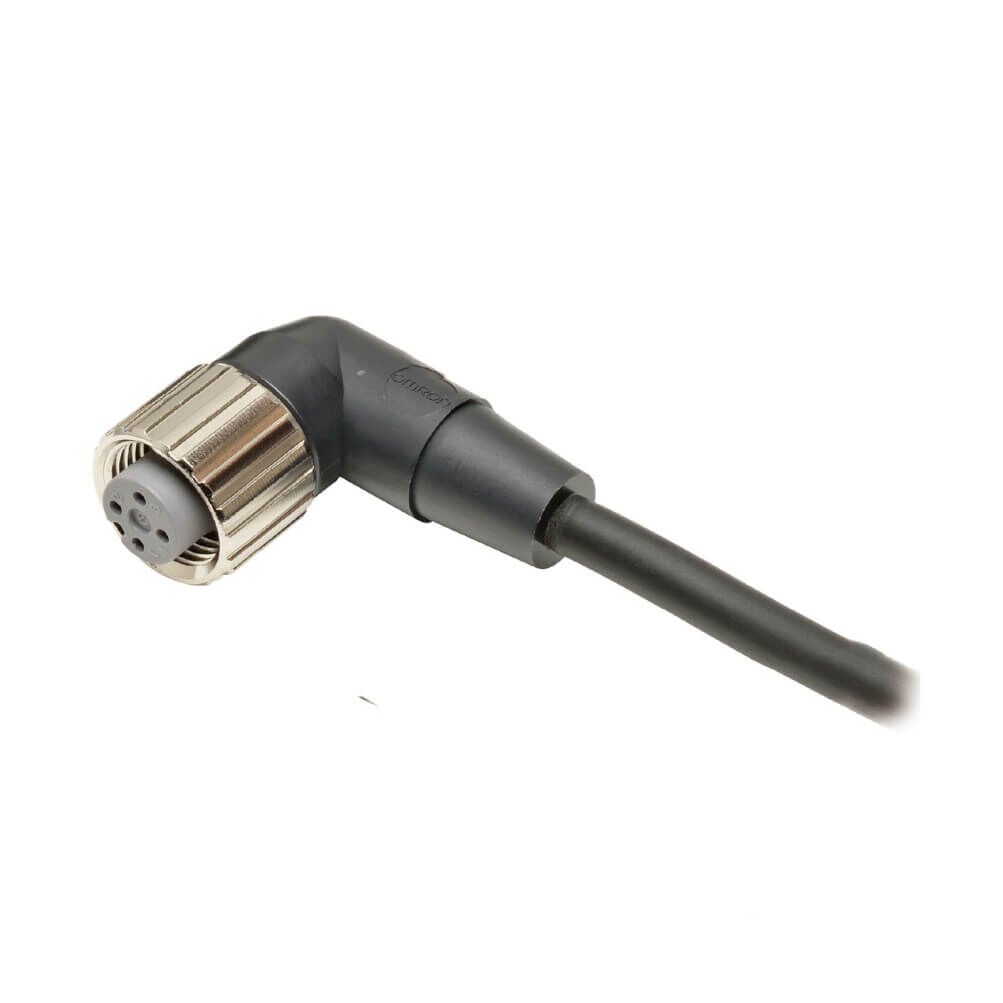

OMRON XS2F-LM12PVC4A5M M12 Açılı Dişi Sensör Kablosu (4 Pin, 5m, PVC, IP67)
Omron XS2F-LM12PVC4A5M XS2F Serisi M12 4 Pinli Dişi Açılı (90° L Tipi) Konnektörlü Ön Kablolu (Fabrika Sonlandırmalı) PVC Sensör / Aktüatör Bağlantı Kablosu 5 Metre Kablo Boyu, A-Kodlama (DeviceNet / CANopen Uyumlu), IP67 Su Geçirmez Koruma, 30 VDC Maks. Çalışma Gerilimi, 0,8 A Maks. Çalışma Akımı, -10 ile +65°C Çalışma Sıcaklığı, Siyah PVC Dış Kılıf, Tek Uçlu (Diğer Uç Açık / Flying Leads), Vidalı M12 Geçmeli Bağlantı Endüstriyel Otomasyon, Sensör, Yaklaşım Anahtarı, Fotosel ve PLC G/Ç Bağlantıları için Hazır Su Geçirmez Bağlantı Kablosu
Omron · XS2F Serisi (M12 Su Geçirmez Ön Kablolu Sensör Konnektörü Basic / LITE Hat) · Ürün Kodu: XS2F-LM12PVC4A5M · Tip: Ön kablolu (tek uçlu) sensör/aktüatör kablosu · Konnektör: M12 dişi (soket) · Pin: 4 pin · ★ Yön: Açılı (90° L tipi) · ★ Kodlama: A-kodlama (DeviceNet / CANopen uyumlu) · Kablo boyu: 5 m · Kablo: PVC, siyah · ★ Koruma: IP67 (su geçirmez) · Gerilim: 30 VDC (maks.) · Akım: 0,8 A (maks.) · Sıcaklık: -10 ile +65°C · Diğer uç: Açık (flying leads — sahada bağlanır) · Renk kodu: kahverengi/beyaz/mavi/siyah (standart 4-pin) · Ağırlık: ~199 g · Düz versiyon: XS2F-LM12PVC4S5M mevcut · Diğer boylar: 2m / 10m mevcut · Orijinal Omron — Ariproses güvencesiyle
Bu Omron M12 sensör kablosu son 24 saatte 23 otomasyon mühendisi, pano üreticisi ve bakım teknisyeni tarafından incelendi — Stok ve fiyat için +90 532 224 04 33
Sensörleri ve aktüatörleri kontrol sistemine bağlamanın en hızlı, en güvenilir yolu fabrikada sonlandırılmış (ön kablolu) M12 konnektörlü kablolardır. Kablo soyma, iletken dizme, pin lehimleme ya da konnektör montajı gerektirmezler — takılır ve çalışır. Omron XS2F-LM12PVC4A5M, tam olarak bu işi yapan bir kablodur: bir ucunda fabrikada su sızdırmaz şekilde kalıplanmış M12 dişi (soket), 4 pinli, açılı (90°) bir konnektör, diğer ucunda ise saha tarafında bağlamanız için açık iletkenler (flying leads) bulunur. 5 metre siyah PVC kablo ile sensörünüzü pano/terminal noktasına ulaştırır. Öne çıkan özellikleri: IP67 su geçirmez koruma (nemli, ıslak, tozlu üretim ortamları), A-kodlama (yaygın sensör/DeviceNet standardı) ve açılı konnektör sayesinde alçak tavanlı/dar montaj alanlarında ve sensörün yanından çıkış gereken yerlerde temiz kablo yönetimi. Omron kalitesiyle, sensör ve PLC G/Ç bağlantılarınız için pratik ve dayanıklı bir M12 bağlantı çözümüdür.
Ürün Kodu Çözümleme : XS2F-LM12PVC4A5M
Ürün Kodunun Anlamı
XS2F = Omron M12 ön kablolu (tek uçlu) su geçirmez konnektör · L = LITE/Basic hat · M12 = M12 geçmeli diş · PVC = PVC kablo kılıfı · 4 = 4 pin/iletken · A = Açılı (90° L tipi) konnektör · 5M = 5 metre · Düz versiyon: ...4S5M · Diğer boy: ...4A2M / ...4A10M
Ana Teknik Spesifikasyonlar
Konnektör
4 pin
A-kodlama
Yön
L tipi
dar alan
Kablo
siyah
tek uçlu
Koruma
30VDC/0,8A
-10/+65°C
Fiziksel Yapı : M12 Açılı Ön Kablolu
Açılı (L Tipi) M12 — Tek Uçlu Ön Kablolu
- KonnektörM12 dişi / 4 pin
- YönAçılı (90°)
- KodlamaA-kod
- Kablo5 m PVC (siyah)
- Diğer UçAçık (flying leads)
- KorumaIP67
★ 4-Pin Bağlantı (Pinout) ve Standart Renk Kodu
A-Kodlama · 4 Pin · DeviceNet/CANopen Uyumlu
XS2F-LM12PVC4A5M, yaygın endüstriyel A-kodlamalı 4 pin M12 dizilimini kullanır. Standart sensör renk kodu: 1-Kahverengi (+V besleme), 2-Beyaz (sinyal / 2. çıkış), 3-Mavi (0V / -V), 4-Siyah (sinyal / çıkış). Bu dizilim, 3 telli ve 4 telli PNP/NPN sensörlerin, yaklaşım anahtarlarının ve fotosellerin çoğuyla uyumludur.
★ IP67 Su Geçirmez + Açılı Konnektör : Zorlu Sahalarda Temiz Bağlantı
IP67 Koruma · Fabrika Sonlandırmalı · Açılı Yerleşim
Fabrikada kalıplanmış M12 dişi konnektör, IP67 koruma sınıfı sunar: toza tam dayanıklı ve geçici suya daldırmaya (belirli süre/derinlik) dayanıklı. Avantajları: (1) Nemli/ıslak ortam: Gıda, içecek, yıkama hatları, dış mekan; su sıçraması olan üretim noktaları. (2) Hatasız montaj: Hazır ön kablolu yapı → kablo soyma, pin dizimi, lehimleme yok; takılır ve sızdırmazlık fabrika kalitesinde. (3) Açılı (90°) yerleşim: Sensörün yanından/alçak tavandan çıkış gereken dar montaj alanlarında kabloyu temiz toplar, gerilme/bükülmeyi azaltır. (4) Titreşim dayanımı: Vidalı geçmeli M12 bağlantı → titreşimde gevşemeye karşı güvenli. Not: IP67, bağlantının doğru takılı ve tam vidalanmış olmasına bağlıdır; gevşek bağlantıda koruma düşer.
Temel Özellikler ve Fonksiyonlar
XS2F-LM12PVC4A5M Öne Çıkan Özellikleri
Hazır Ön Kablolu
Fabrika sonlandırmalı : soyma/lehim yok, takılır çalışır
Açılı 90° Konnektör
Dar alan ve yan çıkış : temiz kablo yönetimi
IP67 Su Geçirmez
Toz + geçici daldırma dayanımı : ıslak ortam
A-Kodlama 4 Pin
DeviceNet/CANopen uyumlu standart sensör dizilimi
5m PVC Kablo
Esnek siyah PVC kılıf — sensörü panoya ulaştırır
-10/+65°C
Geniş endüstriyel sıcaklık aralığı
Açılı (A) vs Düz (S) Konnektör : Hangisi?
XS2F-LM12PVC4A5M (Açılı) vs XS2F-LM12PVC4S5M (Düz) — Yön Seçimi
| ÖZELLİK | ...4A5M (Bu Ürün — Açılı) | ...4S5M (Düz / Straight) |
| Konnektör Yönü | Açılı (90° / L tipi) | Düz (eksenel / inline) |
| İdeal Yerleşim | Dar/alçak alan, yan çıkış | Önü açık, eksenel çıkış |
| Konnektör (ikisi de) | M12 dişi · 4 pin · A-kod | M12 dişi · 4 pin · A-kod |
| Kablo (ikisi de) | 5 m PVC siyah | 5 m PVC siyah |
| Koruma (ikisi de) | IP67 | IP67 |
| Sıcaklık (ikisi de) | -10/+65°C | -10/+65°C |
Omron XS2F (M12) : Boy ve Yön Seçenekleri
XS2F-LM12PVC 4 Pin Kablo Aralığı (örnek)
| MODEL | YÖN | BOY |
| XS2F-LM12PVC4A2M | Açılı (90°) | 2 m |
| XS2F-LM12PVC4A5M ✓ (bu ürün) | Açılı (90°) | 5 m |
| XS2F-LM12PVC4A10M | Açılı (90°) | 10 m |
| XS2F-LM12PVC4S2M | Düz (straight) | 2 m |
| XS2F-LM12PVC4S5M | Düz (straight) | 5 m |
| XS2F-LM12PVC4S10M | Düz (straight) | 10 m |
Not: Boy/yön kombinasyonları ve güncel tedarik durumu için bizimle iletişime geçin. 3 pinli ve farklı kablo tipli (PUR) XS2F varyantları da mevcuttur.
Öne Çıkan Özellikler : 6'lı Özet
M12 Dişi 4 Pin
A-kodStandart sensör/aktüatör bağlantısı
Açılı 90°
L tipiDar alan, temiz kablo yönetimi
IP67
Su GeçirmezToz + geçici daldırma dayanımı
5m PVC
SiyahEsnek, tek uçlu (sahada bağlanır)
Ön Kablolu
FabrikaHızlı, hatasız, sızdırmaz montaj
Çalışma
-10/+65°C30VDC · 0,8A · endüstriyel
Tipik Uygulama Alanları
| Genel Bilgiler | |
| Ürün Kodu | XS2F-LM12PVC4A5M |
| Ürün Serisi | XS2F (XS2 — M12 ön kablolu) |
| Ürün Tipi | Ön kablolu (tek uçlu) sensör/aktüatör kablosu |
| Üretici | Omron |
| EAN Kodu | 4548583127234 |
| Konnektör | |
| Konnektör Tipi | M12 dişi (soket) |
| Pin Sayısı | 4 pin |
| Konnektör Yönü | Açılı (90° / L tipi) |
| Kodlama (Polarizasyon) | A-kod (DeviceNet / CANopen uyumlu) |
| Diğer Uç | Açık / flying leads (sonlandırılmamış) |
| Kablo | |
| Kablo Boyu | 5 m |
| Kablo Kılıfı | PVC |
| Kablo Rengi | Siyah |
| İletken Renk Kodu (std.) | 1-Kahverengi · 2-Beyaz · 3-Mavi · 4-Siyah |
| Elektriksel | |
| Maks. Çalışma Gerilimi | 30 VDC |
| Maks. Çalışma Akımı | 0,8 A |
| Fiziksel ve Çevre | |
| Koruma Sınıfı | IP67 |
| Çalışma Sıcaklığı | -10 ile +65°C |
| Ağırlık (brüt) | ~199 g |
| Varyantlar | |
| Düz (Straight) Versiyon | XS2F-LM12PVC4S5M |
| Diğer Boylar | 2 m (...4A2M) · 10 m (...4A10M) |
Not: Maks. çalışma gerilim/akım değerleri XS2F LITE (L) hattına ait olup ince kesit iletken içindir; bu kablo sensör sinyali ve düşük güçlü besleme için tasarlanmıştır. Güncel datasheet ve teknik teyit için bizimle iletişime geçin.
Sensör, Fotosel ve PLC G/Ç Bağlantılarınız için Hazır, Su Geçirmez Omron M12 Bağlantı Kablosu
Stok, fiyat, sensör–kablo uyum kontrolü (kodlama/pin/akım), açılı–düz yön seçimi, 2m/5m/10m boylar,
3/4 pin varyantları ve komple Omron sensör + kablo seti için hemen ulaşın.
