Mühendislik Standartları ve Teknik Veriler

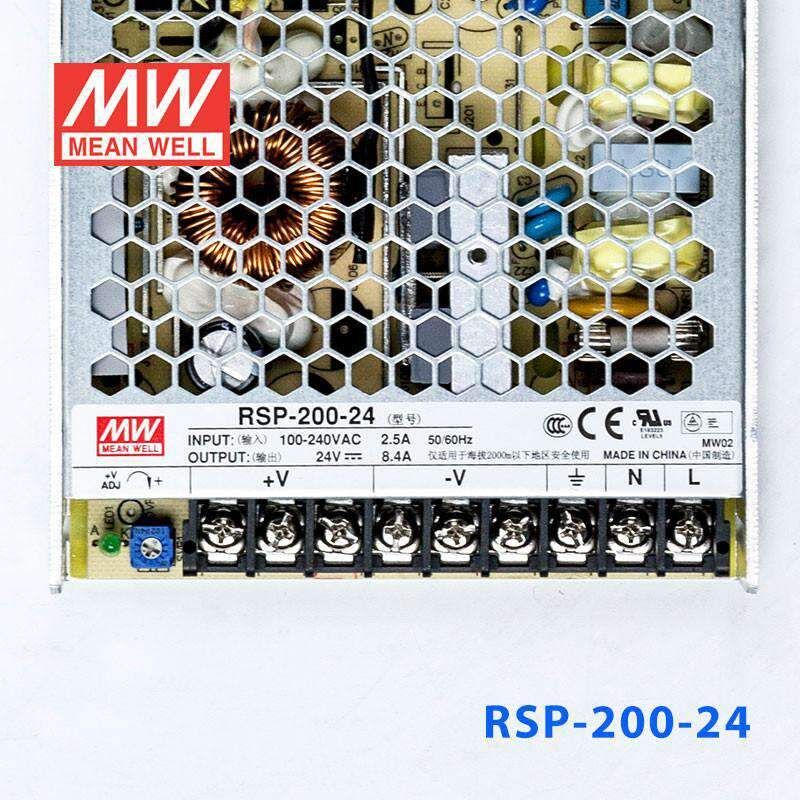

Endüstriyel otomasyon projelerinde güç kaynağı seçimi kadar montaj oryantasyonu ve termal yönetim de sistem kararlılığını doğrudan etkiler. Mean Well RSP-200-24 modelinin en büyük avantajı olan fan sız tasarım, ısı transferini tamamen gövde deliklerinden geçen doğal hava akımıyla (serbest konveksiyon) gerçekleştirir. Bu nedenle cihaz panoya monte edilirken havalandırma kanallarının (ızgaralarının) üstü kesinlikle kapatılmamalı, alt ve üst kısımlarında en az 50 mm, yanlarında ise en az 20 mm boşluk bırakılmalıdır. Güç kaynağının yatay veya dikey montaj pozisyonu, üretici de-rating (güç düşüm) eğrilerini doğrudan kaydırır. Cihazın ortam sıcaklığı 45°C'nin üzerine çıktığında, nominal 8.4A akım taşıma kapasitesi doğrusal olarak azalmaya başlar; 70°C sınırına ulaşıldığında ise nominal gücünün ancak %50'sini güvenle verebilir. Sahada sık karşılaşılan hatalardan biri de endüktif (motor, selenoid valf) veya yüksek kapasitif yüklere ilk start anında verilen enerjidir. Bu tür yüklerin demeraj (inrush) akımları nominal değerlerin çok üzerine çıkabileceğinden, RSP-200-24 aşırı yük koruma moduna (Hiccup) girerek çıkışı anlık olarak kesebilir ve döngüsel bir kilitlenmeye sebep olabilir. Eğer sahada çok sayıda endüktif valf grubu aynı anda tetiklenecekse, besleme hattına koruyucu hızlı diod blokları eklenmeli veya güç kaynağı kapasitesi yükün tepe demeraj akımı dikkate alınarak en az %30 oranında pay bırakılarak (over-sizing) seçilmelidir. Ayrıca cihaz girişindeki AC hat klemenslerine (L, N, PE) kesinlikle nizami topraklama bağlantısı yapılmalıdır; dahili EMI filtre devrelerinin şebeke gürültülerini şaseye sönümleyebilmesi için fonksiyonel topraklama hayati önem taşır. mühendislik ekibimiz, kesintisiz otomasyon hatları için bu teknik parametrelerin montaj esnasında harfiyen uygulanmasını önemle tavsiye eder.
