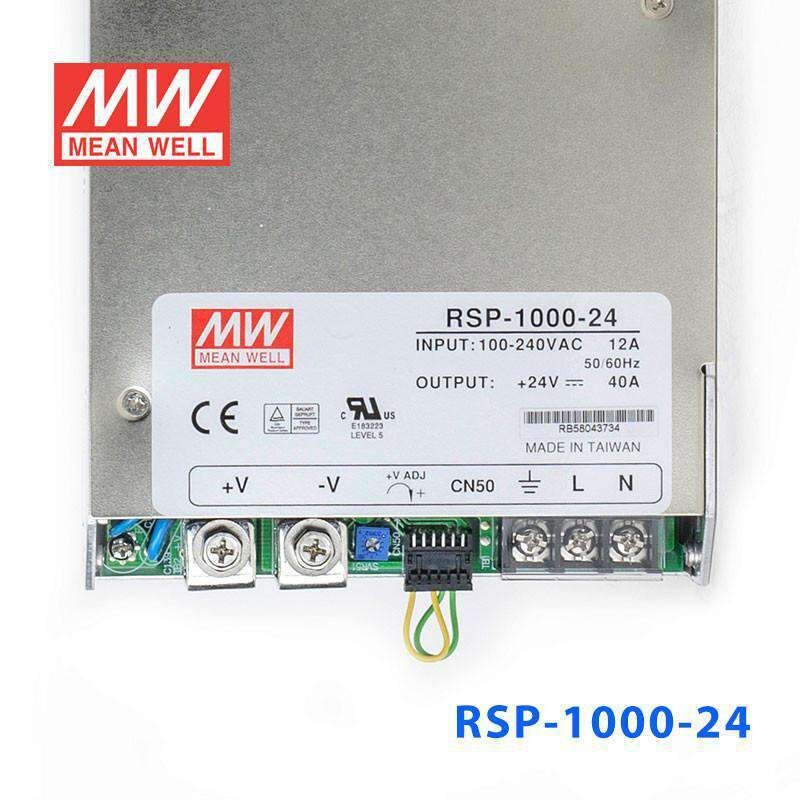

Mean Well RSP-1000-24 | 1000W 24V Kapalı Kasa Güç Kaynağı
Mean Well RSP-1000-24 1000W Tek Çıkışlı Kapalı Kasa (Enclosed) Endüstriyel AC/DC Anahtarlamalı Güç Kaynağı (SMPS) — 24 VDC Nominal Çıkış Gerilimi, 40 A Nominal Çıkış Akımı, 90-264 VAC Full Range (Tam Aralık) Universal Giriş (127-370 VDC), Aktif PFC (Güç Faktörü >0,93), %90'a Kadar Verimlilik, 4 Üniteye Kadar Aktif Akım Paylaşımlı Paralel Bağlantı (3+1) ~4000W, Çıkış Gerilimi %40-110 Ayarlanabilir (Trim), 1U Düşük Profil Tasarım (Sadece 41 mm Yükseklik), Dahili DC Fanlı Zorlamalı Soğutma, DC OK İzleme Sinyali, Remote ON-OFF Uzaktan Kontrol, Remote Sense Uzaktan Algılama, Dahili 5V/0,5A Yardımcı Çıkış, Kısa Devre/Aşırı Yük/Aşırı Gerilim/Aşırı Sıcaklık Korumaları, -20 ile +60°C Çalışma, 2 Yıl Garanti — Endüstriyel, Şarj ve Laboratuvar Uygulamaları için Yüksek Güçlü Kompakt Güç Kaynağı
Mean Well · RSP-1000 Serisi (Yüksek Güçlü Kapalı Kasa Endüstriyel Güç Kaynağı) · ★ Yüksek güç segmenti — XDR DIN ray serisinin üstünde · Model: RSP-1000-24 · Güç: 1000 W (960 W @ 24V×40A) · Çıkış: 24 VDC / 40 A · ★ Ayarlanabilir Çıkış: Nominal gerilimin %40-110'u arası trim edilebilir · ★ Giriş: 90-264 VAC FULL RANGE (127-370 VDC) — hem 110V hem 230V şebekede çalışır · Verimlilik: %90'a kadar · ★ Aktif PFC: Güç faktörü >0,93 · ★ Paralel Bağlantı: Aktif akım paylaşımı ile 4 üniteye kadar paralel (3+1 yedekli) — toplam ~4000W · ★ 1U Düşük Profil: Sadece 41 mm yükseklik · 295×127×41 mm · ★ Fanlı Soğutma: Dahili DC fan · ★ DC OK sinyali · Remote ON-OFF · Remote Sense · ★ Dahili 5V/0,5A yardımcı çıkış · AC giriş aktif surge akım sınırlama · Korumalar: kısa devre · aşırı yük · aşırı gerilim · aşırı sıcaklık · Çalışma Sıcaklığı: -20 ile +60°C · Sertifikalar: UL62368-1 · CB · CE · TUV · vb. · ★ 2 Yıl Garanti · Orijinal Mean Well — Ariproses güvencesiyle
Bu yüksek güçlü Mean Well güç kaynağı son 24 saatte 23 sistem entegratörü, pano toplama firması, şarj cihazı kurulumcusu ve laboratuvar mühendisi tarafından incelendi — Stok ve fiyat için +90 532 224 04 33
Orta-yüksek güç gerektiren endüstriyel sistemler ve yüksek akımlı 24V uygulamalar — şarj cihazları, test düzenekleri, otomasyon sistemleri — kilowatt seviyesinde kompakt ve güvenilir bir güç kaynağına ihtiyaç duyar. Mean Well RSP-1000-24, bu görev için tasarlanmış 1000W, 24VDC/40A çıkışlı kapalı kasa bir güç kaynağıdır. RSP-2400 gibi daha büyük modellerden farklı olarak, RSP-1000-24 90-264V full range girişe (hem 110V hem 230V'da çalışır), 1U düşük profile (sadece 41mm yükseklik) ve 4 üniteye kadar paralel bağlantıya (3+1 yedekli) sahiptir. Aktif PFC, remote kontrol özellikleri ve 2 Yıl Garantisiyle endüstriyel ve laboratuvar uygulamaları için esnek, kompakt bir çözümdür.
Model Kodu Çözümleme — RSP-1000-24
Model Kodunun Anlamı
RSP = kapalı kasa, aktif PFC'li, paralel bağlanabilir seri · 1000 = 1000W · 24 = 24VDC çıkış (12/15/24/27/48V seçenekleri mevcuttur)
Ana Teknik Spesifikasyonlar
Güç
960W
(24V×40A)
Çıkış
ayar %40-110
trim
Giriş
full range
PFC >0,93
Yükseklik
1U düşük
profil
Fiziksel Yapı — 1U Düşük Profil
1U Düşük Profil Kapalı Kasa (Yassı)
- Boyut (LxWxH)295×127×41
- Yükseklik41 mm (1U)
- Çıkış24VDC / 40A
- SoğutmaFanlı
- BağlantıVidalı terminal
- DC OKSinyal var
★ 90-264V Full Range — Hem 110V Hem 230V'da Çalışır
Universal Full Range Giriş (90-264 VAC) — Global Kullanım
RSP-1000-24'ün önemli bir avantajı 90-264 VAC full range (universal) girişidir — bu, cihazın hem 110-120V hem 220-240V şebekelerde sorunsuz çalıştığı anlamına gelir (otomatik geçiş, anahtar/ayar gerekmez). Not: Bu, RSP serisinin daha yüksek güçlü bazı modellerinden (örn. RSP-2400, sadece 180-264V) farklıdır — RSP-1000-24 her iki gerilim dünyasında da kullanılabilir. Avantajları: (1) Esneklik: Farklı ülkelere ihraç edilen makinelerde tek model yeterli. (2) Türkiye + ihracat: 230V Türkiye şebekesinde de, 110V ihracat pazarında da aynı ürün. (3) Jeneratör/UPS uyumu: Değişken gerilim kaynaklarında geniş tolerans. (4) Güvenlik: Şebeke gerilim dalgalanmalarında geniş çalışma marjı. Bu universal giriş, RSP-1000-24'ü global ve esnek uygulamalar için ideal kılar.
★ 4 Üniteye Kadar Paralel — Aktif Akım Paylaşımı (3+1)
Aktif Akım Paylaşımı ile 4 Üniteye Kadar Paralel — ~4000W
RSP-1000-24, aktif akım paylaşımı (active current sharing) ile 4 üniteye kadar paralel bağlanabilir (RSP-2400'ün 3 ünitesinden fazla). Ne sağlar: (1) Daha yüksek güç: 4 ünite paralel → ~4000W (3+1 yapı). Paralel toplam akım formülü: (birim akım) × (ünite sayısı) × 0,9. (2) Yük dengeleme: Aktif akım paylaşımı yükü üniteler arasında dengeli dağıtır → her ünite eşit yüklenir, uzun ömür. (3) Yedeklilik (3+1 redundancy): 4 üniteden biri arızalansa kalan 3'ü yükü taşır → sistem durmaz (kritik uygulamalar için ideal). Dikkat: Paralel ünitelerin çıkış gerilim farkı az olmalı; bağlantı kısa ve kalın kablolarla yapılmalı; akım paylaşım hatları datasheet'e göre bağlanmalı. Bu özellik, RSP-1000-24'ü ölçeklenebilir, yüksek güvenilirlikli güç sistemleri için esnek kılar.
★ 1U Düşük Profil — Sadece 41 mm Yükseklik
1U Yassı Tasarım — Raf, Rack ve Sınırlı Yükseklikli Montaj
RSP-1000-24, 1U düşük profil (low profile) tasarıma sahiptir — sadece 41 mm yükseklik (295×127×41 mm yassı kasa). Avantajları: (1) Rack/raf montajı: 1U yükseklik, standart rack sistemlerine ve raf çekmecelerine kolayca sığar. (2) Sınırlı yükseklik: Alçak panolar, çekmeceli kabinler, ince makineler için ideal. (3) İstifleme: Yassı yapı, birden fazla ünitenin üst üste/yan yana yerleştirilmesini kolaylaştırır (paralel sistemlerde). (4) Hava akışı: Yassı profil ısı dağılımına yardımcı. (5) Şarj cihazı entegrasyonu: Taşınabilir şarj kutuları, RC şarj sistemleri için kompakt. 1000W gibi yüksek bir güce rağmen bu kadar yassı olması, RSP-1000-24'ü yer/yükseklik kısıtlı uygulamalar için özellikle değerli kılar.
Temel Özellikler ve Fonksiyonlar
RSP-1000-24 Öne Çıkan Özellikleri
Aktif PFC
Güç faktörü >0,93 — şebeke dostu, harmonik azaltma
Fanlı Soğutma
Dahili DC fan — yüksek güç ısısını etkili atar
DC OK Sinyali
Çıkış durumu izleme — sistem entegrasyonu
Remote ON-OFF
Uzaktan aç/kapa kontrolü — enerji yönetimi
Remote Sense
Hat kaybı telafisi — yükte tam gerilim
5V/0,5A Yardımcı
Dahili auxiliary çıkış — kontrol devreleri için
Koruma ve Güvenlik Özellikleri
Kapsamlı Koruma + AC Surge Akım Sınırlama
Kısa Devre
Çıkış kısa devre koruması
Aşırı Yük
Sabit akım sınırlama
Aşırı Gerilim
Çıkış aşırı gerilim koruması
Aşırı Sıcaklık
Termal koruma
RSP-1000-24 vs RSP-2400-48 vs XDR-240E-24
Mean Well Güç Kaynağı Karşılaştırması
| ÖZELLİK | RSP-1000-24 (Bu Ürün) | RSP-2400-48 | XDR-240E-24 |
| Güç | 1000 W | 2400 W | 240 W |
| Çıkış | 24V/40A | 48V/50A | 24V/10A |
| Giriş | 90-264V (full) | 180-264V | 85-264V |
| Tip | Enclosed 1U | Enclosed | DIN ray |
| Paralel | 4 üniteye kadar | 3 üniteye kadar | — |
| Yardımcı Çıkış | 5V/0,5A | 12V/1A | — |
| İdeal Kullanım | Orta-yüksek güç, şarj, 110/230V | Çok yüksek güç, LED, telekom | Otomasyon panosu, PLC |
Öne Çıkan Özellikler — 6'lı Özet
1000W Güç
24V/40AKilowatt seviyesi — yüksek akımlı 24V uygulamalar
Full Range
90-264VHem 110V hem 230V — global esneklik
4× Paralel
~4000WAkım paylaşımı + yedeklilik (3+1)
1U Profil
41mmYassı — rack/raf ve sınırlı yükseklik için
Remote Kontrol
ON-OFF + SenseUzaktan aç/kapa + hat kaybı telafisi
2 Yıl Garanti
GüvenceMean Well kalitesi + UL/CB/CE/TUV sertifika
Tipik Uygulama Alanları
| Genel Bilgiler | |
| Model Kodu | RSP-1000-24 |
| Ürün Serisi | RSP-1000 |
| Ürün Tipi | Kapalı kasa (enclosed) AC/DC güç kaynağı |
| Üretici | Mean Well |
| Çıkış | |
| Maksimum Güç | 1000 W (960W nominal) |
| Çıkış Gerilimi | 24 VDC |
| Çıkış Akımı | 40 A |
| Gerilim Ayar Aralığı | %40-110 (trim) |
| Yardımcı Çıkış | 5 V / 0,5 A (auxiliary) |
| Çıkış Sayısı | 1 (tek çıkış) |
| Giriş | |
| AC Giriş Aralığı | 90-264 VAC (full range) |
| DC Giriş Aralığı | 127-370 VDC |
| Güç Faktörü (PFC) | Aktif PFC, PF >0,93 |
| AC Surge Sınırlama | Aktif (açılış akım darbesi) |
| Performans | |
| Verimlilik | %90'a kadar |
| Güç Yoğunluğu | 10,7 W/inch³ |
| Çalışma Modu | Sabit gerilim |
| Fonksiyonlar | |
| Paralel Bağlantı | Aktif akım paylaşımı — 4 üniteye kadar (3+1) |
| Remote ON-OFF | Var (uzaktan aç/kapa) |
| Remote Sense | Var (hat kaybı telafisi) |
| DC OK Sinyali | Var |
| Koruma | |
| Kısa Devre | Var |
| Aşırı Yük | Sabit akım sınırlama |
| Aşırı Gerilim | Var |
| Aşırı Sıcaklık | Var |
| Fiziksel ve Çevre | |
| Boyutlar (L×W×H) | 295 × 127 × 41 mm (1U düşük profil) |
| Soğutma | Dahili DC fan (zorlamalı hava) |
| Montaj | Panel / şase (vidalı terminal) |
| Çalışma Sıcaklığı | -20 ile +60°C |
| Sertifika ve Garanti | |
| Sertifikalar | UL62368-1 · CB · CE · TUV |
| Garanti | 5 yıl |
Yüksek Akımlı Şarj Cihazı, Laboratuvar, Endüstriyel Sistem veya 24V Güç Dağıtım için 1000W Kompakt Güç Kaynağı
Stok, fiyat, yük/gerilime göre güç kaynağı boyutlandırma, paralel sistem tasarımı (4'e kadar + yedeklilik),
full range giriş esnekliği, komple güç paketi, toplu sipariş için hemen ulaşın.
