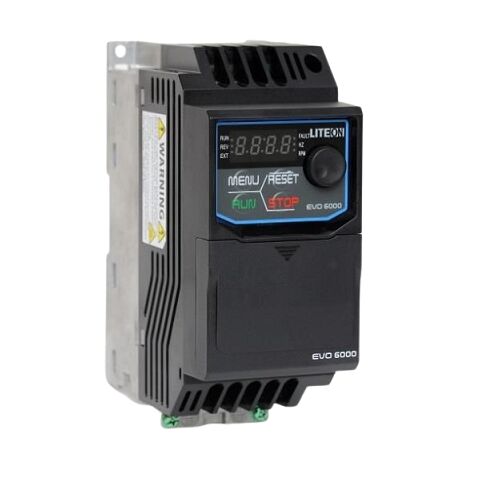

Liteon EVO600021SD75E20F AC Motor Sürücü 0.75kW/1HP 1 Faz

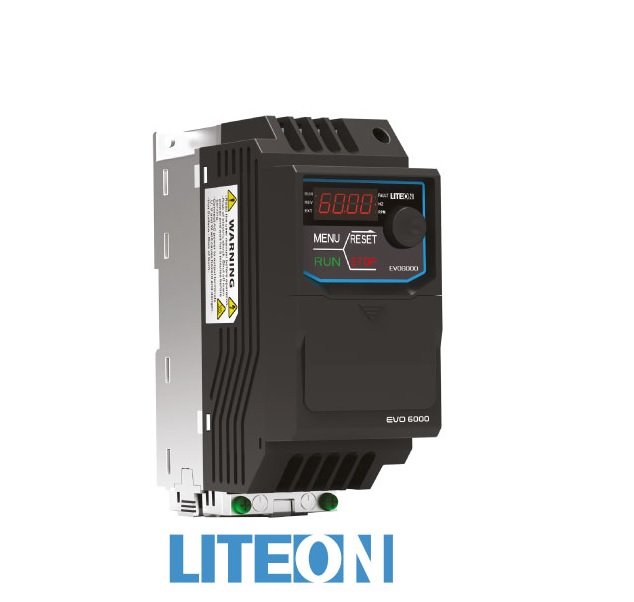

Liteon EVO600021SD75E20F
Küçük Güçlerde Maksimum Kontrol ve Verimlilik
SVC VEKTÖR
KOMPAKT DİZAYN
DAHİLİ FİLTRE
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Kodu | EVO600021SD75E20F |
| Motor Gücü | 0.75 kW / 1 HP |
| Giriş Gerilimi | 1 Faz 200V - 240V AC |
| Çıkış Akımı | 4.2 A |
| Kontrol Modu | V/F, SVC (Sensörsüz Vektör Kontrol) |
| Aşırı Yük Kapasitesi | %150 (60 sn) / %180 (3 sn) |
| EMC Filtre | Dahili C2/C3 Sınıfı Filtre |
| Koruma Sınıfı | IP20 |
Liteon EVO6000: Küçük Güçlerde Profesyonel Performans
Liteon EVO600021SD75E20F, endüstriyel otomasyon dünyasında "küçük ama güçlü" kavramının karşılığıdır. Liteon EVO600021SD75E20F , 1 fazlı 220V girişi sayesinde standart priz hatlarında dahi trifaze motorları kontrol etmenize olanak tanır. Gelişmiş Sensörsüz Vektör Kontrol (SVC) algoritması, düşük hızlarda motor torkunu %150'nin üzerine çıkararak hassas makine uygulamalarında mükemmel sonuçlar verir. Dahili EMC filtresi, hassas elektronik cihazlarla aynı ortamda parazitsiz çalışma sağlar. ARI PROSES kalitesiyle sunulan bu Liteon EVO600021SD75E20F sürücü, Ray tipi montaj imkanı ve sezgisel parametre yapısıyla devreye alma süreçlerini kısaltırken, enerji tasarrufunu bir standart haline getirir.
Uygulamalar: Dokuma Makinesi, Fan Kontrolü, Su Pompası, Ağaç İşleme Makinesi, Seramik Makineleri, Paketleme Makinesi, Gıda İşleme Makineleri, Konveyör Bant, Tekstil Makinesi, Plastik Makinesi, Besleyici, Geleneksel Endüstrilerle İlgili Makineler.
Liteon EVO600021SD75E20F için Parametre Ayar Listesi
| Parametre | Fonksiyon Adı | Ayarlanacak Değer | Açıklama |
| P00.01 | Kontrol Modu | 2 | Sensörsüz Vektör Kontrol (SVC) - Yüksek Tork İçin |
| P00.18 | Parametre Reset | 1 | Cihazı Fabrika Ayarlarına Döndürür (Önerilir) |
| P01.01 | Motor Nominal Gücü | 0.75 | kW cinsinden motor gücü |
| P01.02 | Motor Nominal Voltajı | 220 / 230 | Motor etiketindeki voltaj değeri |
| P01.03 | Motor Nominal Akımı | 4.2 | Motor etiketindeki Amper (A) değeri |
| P01.04 | Motor Nominal Frekansı | 50.00 | Standart çalışma frekansı (Hz) |
| P01.05 | Motor Nominal Devri | 1450 | Motor etiketindeki devir (RPM) değeri |
| P00.06 | Ana Frekans Kaynağı | 2 | Harici Potansiyometre (AI1) seçimi |
| P00.07 | Çalışma Komut Kaynağı | 1 | Harici Terminal (Start/Stop) seçimi |
| P00.11 | Hızlanma Süresi | 5.0 | 0Hz'den 50Hz'e çıkış süresi (sn) |
| P00.12 | Yavaşlama Süresi | 5.0 | 50Hz'den 0Hz'e iniş süresi (sn) |
Liteon EVO600021SD75E20F İçin Harici Potansiyometre Bağlantı Şeması:
Sürücü hızını panel üzerindeki tuşlar yerine dışarıdan bir potansiyometre (önerilen: 5kΩ veya 10kΩ) ile kontrol etmek için bağlantıları aşağıdaki klemenslere yapınız:
Klemens Bağlantıları:
-
+10V Terminali: Potansiyometrenin sağ bacağına (Besleme).
-
AI1 Terminali: Potansiyometrenin orta bacağına (Sinyal/Slider).
-
GND Terminali: Potansiyometrenin sol bacağına (Şase).
Start/Stop (Çalıştır) Bağlantısı: Hızın yanı sıra cihazı dışarıdan bir anahtar ile çalıştırmak isterseniz:
-
DI1 ve COM terminalleri arasına bir kuru kontak (anahtar) bağlayınız. Anahtar kapatıldığında motor dönmeye başlayacaktır.
Kritik İpucu: Motor Tanıma (Autotuning)
Maksimum verim ve SVC (Vektör Kontrol) performansı için motor boştayken aşağıdaki işlemi yapmanızı öneririz:
-
P01.37 parametresini 2 yapın ve Run tuşuna basın. Sürücü motor parametrelerini ölçerek kendi iç algoritmasını motorunuza göre optimize edecektir.
Destek Notu: Bağlantıları yapmadan önce sürücü enerjisinin kesik olduğundan emin olunuz. Uzman değilseniz konu hakkında ehil/yetkili Elektrik veya Otomasyon uzman personellerinden destek alınız.
