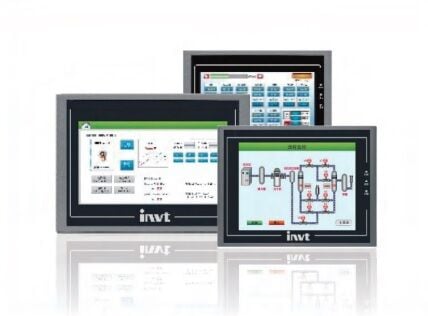

INVT VS-150AS VS Serisi 15" (15 İnç) Geniş Ekran Endüstriyel Dokunmatik HMI Operatör Paneli (Human Machine Interface): 800×600 Çözünürlük, 260.000+ Renk TFT LCD, LED Arka Işık, Dört Telli Rezistif Dokunmatik Panel, Yüksek Performanslı Endüstriyel Cortex-A8 İşlemci (600 MHz), 128M Dahili Depolama, 2x COM Port (RS232/422/485), 10/100M Ethernet (10/100BASE-T Self-Adaptive Network Card), USB Host + USB Client (USB 2.0), 24 VDC (±%15) Besleme, IP65 Ön Panel Koruması, -20~65°C Depolama Sıcaklığı, Makro Komut / C Dili Script, Zengin Vektör Grafik Kütüphanesi, 5 Dil + TTF Font + Unicode Desteği, U-Disk Güncelleme ve Veri Aktarımı, Online Simülasyon, Şeffaf İletişim (PC↔HMI↔PLC), CE Sertifikalı: Büyük Makine, SCADA Görselleştirme, Üretim Hattı İzleme ve Endüstriyel Otomasyon için VS Serisinin En Büyük Ekranlı Amiral Gemisi HMI Paneli
INVT · VS Serisi (Endüstriyel Dokunmatik HMI Operatör Panelleri) · ★ Serinin en büyük ekranı : 15" amiral gemisi · Ürün Kodu: VS-150AS · Ekran: 15" TFT LCD · 800×600 · 260.000+ renk · LED arka ışık · Dokunmatik: 4 telli rezistif · ★ İşlemci: Endüstriyel Cortex-A8 (600 MHz'e kadar) · Depolama: 128M dahili, yüksek kapasiteli FLASH (enerji kesintisinde veri korunur) · ★ Haberleşme: 2x COM (RS232/422/485) + 10/100M Ethernet + USB Host/Client · Besleme: 24 VDC (±%15) · Koruma: IP65 (ön panel) · ★ Yazılım: Ücretsiz HMITOOL : makro/C script, vektör grafik kütüphanesi, online simülasyon, 5 dil + TTF/Unicode · ★ Şeffaf iletişim: PC, HMI üzerinden PLC'ye doğrudan bağlanır · U-disk: güncelleme + veri import/export · Sertifika: CE (EN55022/EN55024) · FCC Class A · Orijinal INVT.
Bu 15" INVT HMI panel son 24 saatte 21 makine üreticisi, otomasyon mühendisi ve sistem entegratörü tarafından incelendi : Stok ve fiyat için +90 532 224 04 33
Karmaşık üretim hatları, büyük makineler ve çok verili prosesler : operatörün her şeyi tek bakışta görebileceği büyük bir ekran ister. INVT VS-150AS, VS serisinin 15 inçlik en büyük ekranlı modeli olarak tam bu ihtiyaç için tasarlanmıştır. Öne çıkan özellikleri: endüstriyel Cortex-A8 işlemci (600 MHz) ile akıcı performans, 2x COM (RS232/422/485) + 10/100M Ethernet ile çoklu cihaz haberleşmesi, IP65 ön panel ile saha dayanımı ve ücretsiz HMITOOL yazılımıyla çok markalı PLC desteği (INVT, Siemens, Mitsubishi, Omron, Schneider vb.). Geniş 15" ekranında çok sayıda gösterge, trend ve alarm aynı anda izlenebilir : küçük ekranlarda sayfalar arasında gezinmek yerine, her şey tek ekranda. Büyük otomasyon projelerinin görsel kontrol merkezi.
Ürün Kodu Çözümleme : VS-150AS
Ürün Kodunun Anlamı
VS = INVT VS serisi HMI · 150 = 15,0 inç ekran · S soneki = Ethernet'li model (örn. VS-043HS, VS-070HS, VS-121FS, VS-150AS) · Seri: 4.3" / 5.7" / 7" / 10.2" / 12.1" / 15"
Ana Teknik Spesifikasyonlar
Ekran
800×600
260.000+ renk
İşlemci
Cortex-A8
600 MHz
Haberleşme
RS232/422/485
+ USB
Koruma
ön panel
24VDC
Fiziksel Yapı : 15" Panel Montaj HMI
15" Geniş Ekran : Panel Montaj
- Ekran15" · 800×600
- Renk260.000+
- Dokunmatik4 telli rezistif
- Arka IşıkLED · 20.000+ saat
- Besleme24VDC ±%15
- KorumaIP65 (ön panel)
★ Ethernet + 2x COM : Çok Cihazlı Haberleşme Merkezi
10/100M Ethernet + 2x RS232/422/485 + USB Host/Client
VS-150AS'in "S" soneki Ethernet'li model olduğunu gösterir. Haberleşme donanımı: (1) 10/100M Ethernet: Dahili self-adaptive network kartı ile birden fazla cihaz arasında veri alışverişi — Ethernet'li PLC'lere doğrudan bağlantı, ağ üzerinden program yükleme, hat üzerindeki diğer HMI/PC'lerle iletişim. (2) 2x COM port: Her ikisi de RS232/422/485 destekler — bir porttan PLC'ye, diğerinden sürücü/enstrümana aynı anda bağlanabilir (çok markalı sistemlerde büyük avantaj). (3) USB Host + Client: USB Host'a U-disk takarak program güncelleme ve veri import/export; USB Client ile PC'den program yükleme. (4) Şeffaf iletişim: PC, HMI üzerinden PLC'ye doğrudan bağlanabilir — PLC programlamak için ayrı kablo çekmeye gerek kalmaz. (5) Serbest port protokolü: Özel cihazlarla free-port haberleşme desteklenir. Bu zengin haberleşme seti, VS-150AS'i çok cihazlı büyük otomasyon sistemlerinin merkezi yapar.
★ 15" Geniş Ekran + Cortex-A8 : Serinin Amiral Gemisi
Büyük Ekran + Güçlü İşlemci = Tek Bakışta Tüm Proses
VS-150AS, VS serisinin en büyük ekranlı modelidir (15"). Avantajları: (1) Tek ekranda daha çok bilgi: 15" alanda çok sayıda gösterge, trend grafiği, alarm listesi ve buton aynı anda görüntülenir — operatör sayfalar arasında gezinmek zorunda kalmaz. (2) Uzaktan okunabilirlik: Büyük yazı ve göstergeler birkaç metre mesafeden okunur — hat kenarı ve makine üstü uygulamalarda kritik. (3) Cortex-A8 600MHz: Endüstriyel yüksek performanslı işlemci — kalabalık sayfalarda bile hızlı sayfa geçişi ve akıcı animasyon. (4) 260.000+ renk + LED arka ışık: Canlı görselleştirme; arka ışık ömrü 25°C'de 20.000+ saat. (5) Zengin vektör grafik kütüphanesi: HMITOOL'daki hazır motor, tank, boru, buton sembolleri ile SCADA benzeri profesyonel ekranlar hızla kurulur. (6) IP65 ön panel: Toz ve su sıçramasına dayanıklı — pano kapağına monte edilir, ön yüz sahaya açık kalabilir. Büyük makineler ve hat izleme için serinin görsel amiral gemisi.
Temel Özellikler ve Fonksiyonlar
VS-150AS Öne Çıkan Özellikleri
Cortex-A8 600MHz
Endüstriyel işlemci — hızlı veri işleme
Ethernet + 2x COM
10/100M + RS232/422/485 çoklu haberleşme
Şeffaf İletişim
PC → HMI → PLC doğrudan bağlantı
U-Disk + FLASH
U-disk güncelleme, enerji kesintisinde veri korunur
Makro / C Script
Makro komut programlama + C dili script
5 Dil + Unicode
TTF font, karmaşık font düzenleme, Unicode
VS-150AS (15") vs VS-121FS (12.1")
INVT VS Büyük Ekran Karşılaştırması : Hangisi Bana Uygun?
| ÖZELLİK | VS-150AS (Bu Ürün) | VS-121FS |
| Ekran Boyutu | 15" | 12.1" |
| Çözünürlük | 800×600 | 800×600 |
| Renk | 260.000+ (aynı) | 260.000+ |
| İşlemci | Cortex-A8 600MHz (aynı) | Cortex-A8 600MHz |
| COM / Ethernet | 2x COM + Ethernet (aynı) | 2x COM + Ethernet |
| Besleme | 24VDC (aynı) | 24VDC |
| İdeal Kullanım | En büyük ekran — hat/SCADA izleme | Büyük ekran — makine kontrol |
INVT VS Serisi : Ekran Boyutları
VS Serisi Ethernet'li HMI Modelleri
| MODEL | EKRAN | ÇÖZÜNÜRLÜK | HABERLEŞME |
| VS-043HS | 4.3" | 480×272 | COM + Ethernet |
| VS-070HS | 7" | 800×480 | 2x COM + Ethernet |
| VS-102HCS | 10.2" | 1024×600 | 2x COM + Ethernet |
| VS-121FS | 12.1" | 800×600 | 2x COM + Ethernet |
| VS-150AS ✓ (bu ürün) | 15" | 800×600 | 2x COM + Ethernet |
Öne Çıkan Özellikler : 6'lı Özet
15" Geniş Ekran
800×600Serinin en büyüğü — tek bakışta tüm proses
Cortex-A8
600 MHzEndüstriyel işlemci — akıcı performans
Ethernet
10/100MÇoklu cihaz veri alışverişi + ağdan yükleme
2x COM
RS232/422/485İki farklı cihaza eşzamanlı seri bağlantı
U-Disk + FLASH
128MU-disk güncelleme, kalıcı hafıza
IP65 Ön Panel
Saha DayanımıToz/su sıçramasına dayanıklı ön yüz
Tipik Uygulama Alanları
| Genel Bilgiler | |
| Ürün Kodu | VS-150AS |
| Ürün Serisi | INVT VS (HMI) |
| Ürün Tipi | Dokunmatik HMI operatör paneli |
| Üretici | INVT |
| Ekran | |
| Ekran Boyutu | 15" (serinin en büyüğü) |
| Çözünürlük | 800×600 |
| Renk | 260.000+ renk |
| Arka Işık | LED — 20.000+ saat (25°C) |
| Dokunmatik Panel | 4 telli rezistif |
| İşlemci ve Depolama | |
| İşlemci | Cortex-A8, 600 MHz'e kadar |
| Dahili Depolama | 128M · kalıcı FLASH |
| Haberleşme | |
| Seri Port | 2x COM — RS232/422/485 |
| Ethernet | 10/100BASE-T (self-adaptive) |
| USB | Host USB2.0 ×1 + Client USB2.0 ×1 |
| Diğer | Serbest port protokolü, şeffaf iletişim |
| Elektriksel | |
| Besleme | 24 VDC (±%15) |
| Yalıtım Testi | 500 VDC (1 dk) |
| Ortam ve Koruma | |
| Depolama Sıcaklığı | -20 ~ 65°C |
| Nem | %10-90 RH (yoğuşmasız) |
| Koruma Sınıfı | IP65 (ön panel) |
| Yazılım ve Sertifika | |
| Konfigürasyon Yazılımı | HMITOOL (ücretsiz — invt.com) |
| PLC Sürücüleri | INVT, Siemens, Mitsubishi, Omron, Schneider, Panasonic, Emerson vb. |
| Programlama | Makro komut + C dili script |
| Dil / Font | 5 dil · TTF · Unicode |
| Sertifikalar | CE (EN55022/EN55024) · FCC Class A |
Üretim Hattı, Büyük Makine ve SCADA Görselleştirme Projeleriniz için 15" INVT HMI Panel
Stok, fiyat, uygulamaya göre ekran boyutu seçimi, HMITOOL proje ve PLC sürücü desteği,
komple INVT otomasyon çözümü (PLC + HMI + sürücü) ve devreye alma için hemen ulaşın.
