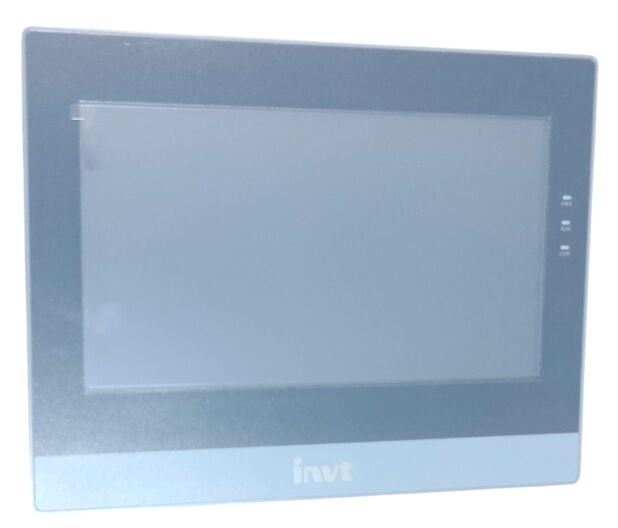

INVT VS-102QS Yeni Nesil VS-Q Serisi 10.2" (10 İnç) Geniş Format Endüstriyel Dokunmatik HMI Operatör Paneli (Human Machine Interface): 1024×600 Yüksek Çözünürlük (16:9 Geniş Ekran), 16,77 Milyon Gerçek Renk (24-bit), 450 cd/m² Parlaklık, LED Arka Işık (20.000 Saat), Dört Telli Yüksek Hassasiyetli Rezistif Dokunmatik, Çift Çekirdekli Endüstriyel Cortex-A7 İşlemci (1 GHz), Linux Tabanlı Kararlı Sistem, 128MB DDR3 + 128MB FLASH, 3x COM Port (COM1: RS232 · COM2: RS485/422 · COM3: RS485), 10/100M Ethernet, USB Host (U-Disk) + USB Client (İndirme), 12-24 VDC (±%15) Geniş Besleme, 7W Düşük Tüketim, ±8kV ESD Level 4, IP65 Ön Panel, -20~55°C Çalışma Sıcaklığı, 300+ PLC Haberleşme Protokolü, 50 Dil Desteği, C Tabanlı Makro Programlama, Çoklu Reçete ve Veri Toplama/Alarm, U-Disk Güncelleme, CE (EN55032/EN55035) + FCC Class A: Makine Kontrolü, Üretim Hattı İzleme, Ambalaj, Tekstil, Gıda ve Endüstriyel Otomasyon için Hızlı ve Geniş Ekranlı Yeni Nesil 10.2" HMI (Kesim 259×201 mm · ~1,05 kg)
INVT · VS-Q Serisi (Yeni Nesil Ekonomik-Performans HMI Panelleri) · ★ Q serisinin geniş ekran modeli — 10.2" · 1024×600 · Ürün Kodu: VS-102QS · Ekran: 10.2" TFT (16:9) · 1024×600 yüksek çözünürlük · 16,77M gerçek renk (24-bit) · 450 cd/m² · LED (20.000 saat) · Dokunmatik: 4 telli yüksek hassasiyet · ★ İşlemci: Cortex-A7 1 GHz çift çekirdek · Linux tabanlı · Hafıza: 128MB DDR3 + 128MB FLASH · ★ Haberleşme: 3x COM (COM1 RS232 · COM2 RS485/422 · COM3 RS485) + 10/100M Ethernet + USB Host/Client · ★ Besleme: 12-24 VDC (±%15) — geniş aralık · 7W · ESD: Level 4 (±8kV) · Koruma: IP65 (ön panel) · -20~55°C · ★ Yazılım: HMITOOL — 300+ PLC protokolü, 50 dil, C makro, reçete, veri toplama/alarm · Pano kesimi: 259×201 mm · ~1,05 kg · Sertifika: CE (EN55032/EN55035) · FCC Class A · Orijinal INVT
Bu yeni nesil 10.2" INVT HMI panel son 24 saatte 26 makine üreticisi, otomasyon mühendisi ve sistem entegratörü tarafından incelendi : Stok ve fiyat için +90 532 224 04 33
Büyük makineler ve çok verili hatlar, hem geniş bir ekran hem de hızlı bir platform ister. INVT VS-102QS, yeni nesil VS-Q platformunun 10.2" geniş format modeli olarak ikisini birden sunar. Öne çıkan özellikleri: 1024×600 yüksek çözünürlük (klasik 12.1" modelin 800×600'ünden bile fazla piksel genişliği) ile tek ekranda çok sayıda gösterge, çift çekirdekli Cortex-A7 1 GHz ile akıcı sayfa geçişleri, 16,77 milyon gerçek renk ile modern arayüzler, 3 ayrı COM + Ethernet ile çok cihazlı haberleşme ve 300+ PLC protokolü destekleyen ücretsiz HMITOOL. 12-24VDC geniş besleme ve 7W düşük tüketimle her panoya uyar. Geniş ekran isteyen yeni projelerin modern ve ekonomik tercihi.
Ürün Kodu Çözümleme : VS-102QS
Ürün Kodunun Anlamı
VS = INVT VS serisi HMI · 102 = 10,2 inç ekran · Q = yeni nesil Q platformu · S = Ethernet'li (VS-102QS-G = WiFi/4G IoT modül destekli versiyon) · Q serisi: 4.3" / 7" / 10.2" / 15.6"
Ana Teknik Spesifikasyonlar
Ekran
1024×600
16,77M renk
İşlemci
Cortex-A7 1GHz
Linux tabanlı
Haberleşme
RS232/422/485
+ USB
Besleme
±%15 · 7W
IP65 ön
Fiziksel Yapı : 10.2" Geniş Format Panel Montaj HMI
10.2" Geniş Format (16:9) — Panel Montaj
- Ekran10.2" · 1024×600
- Renk16,77M (24-bit)
- Parlaklık450 cd/m²
- Pano Kesimi259×201 mm
- Ağırlık~1,05 kg
- KorumaIP65 (ön panel)
★ 3x COM + Ethernet : Aynı Anda Üç Seri Cihaz + Ağ
COM1 (RS232) + COM2 (RS485/422) + COM3 (RS485) + 10/100M Ethernet + USB
VS-102QS'in en güçlü yanlarından biri 3 ayrı COM portudur — klasik VS serisi 10.2" modelin 2 portuna karşı bir port daha fazla. Port dağılımı: COM1: RS232 (barkod, yazıcı, tartı, PC), COM2: RS485/422 (PLC / Modbus RTU ağı — uzun mesafe, multi-drop), COM3: RS485 (ikinci bağımsız 485 hattı — sürücü/enerji analizörü ağı). Pratik senaryo: COM2'den PLC'ye, COM3'ten 5 adet sürücüye, COM1'den etiket yazıcısına — aynı anda üç cihaz grubuyla, tek HMI üzerinden. Ethernet ("S" modeli): 10/100M — Ethernet'li PLC bağlantısı, ağ üzerinden program indirme ve çoklu cihaz veri alışverişi. USB: Host portuna U-disk takarak bilgisayarsız güncelleme ve veri aktarımı; Client portu ile PC'den indirme. İndirme 3 yolla: USB, Ethernet veya U-disk. Bu haberleşme seti, VS-102QS'i çok cihazlı büyük makinelerin geniş ekranlı merkezi yapar.
★ Yeni Nesil Q Platformu : 1024×600 + 1GHz Çift Çekirdek + 24-bit Renk
Geniş Format Yüksek Çözünürlük + Hızlı Platform + Canlı Ekran
VS-Q serisi, klasik VS serisinin üzerine geliştirilen yeni nesil, Linux tabanlı platformdur. VS-102QS'in kazanımları: (1) 1024×600 geniş format (16:9): Klasik 10.2" ile aynı çözünürlük ama yeni platformda — hatta klasik 12.1" modelin 800×600'ünden daha fazla yatay piksel; trend + gösterge + buton aynı ekranda ferah yerleşir. (2) Cortex-A7 1 GHz çift çekirdek: Klasik serinin 600 MHz tek çekirdeğine karşı — daha hızlı açılış, sayfa geçişi ve haberleşme (INVT'nin resmi ifadesi). (3) 16,77 milyon gerçek renk (24-bit): 260.000 renge karşı — degrade ve modern arayüzler çok daha canlı. (4) Linux tabanlı: Kararlı, verimli ve güvenli sistem. (5) 12-24VDC geniş besleme: 12V akülü/mobil sistemlerde de kullanım. (6) 7W düşük tüketim. (7) ±8kV ESD Level 4 — statik yoğun ortamlarda kararlılık. (8) HMITOOL gücü: 300+ PLC protokolü, 50 dil, C makro, reçete, veri toplama/alarm, dosya şifreleme. Geniş ekranlı yeni projelerin modern tercihi.
Temel Özellikler ve Fonksiyonlar
VS-102QS Öne Çıkan Özellikleri
1024×600 Geniş Format
16:9 — tek ekranda çok gösterge, ferah yerleşim
Cortex-A7 1GHz x2
Çift çekirdek + Linux : hızlı ve kararlı
16,77M Gerçek Renk
24-bit renk derinliği : canlı, modern ekranlar
3x COM + Ethernet
RS232 + RS485/422 + RS485 + ağ bağlantısı
300+ PLC Protokolü
INVT, Siemens, Mitsubishi, Omron, Delta vb.
3 Yolla İndirme
USB · Ethernet · U-disk : esnek güncelleme
VS-102QS (Q Serisi) vs VS-102HCS (Klasik Seri)
INVT 10.2" Ethernet'li HMI Karşılaştırması : Hangisi Bana Uygun?
| ÖZELLİK | VS-102QS (Bu Ürün) | VS-102HCS |
| Platform | VS-Q (yeni nesil, Linux) | VS (klasik) |
| İşlemci | Cortex-A7 1GHz çift çekirdek | Cortex-A8 600MHz |
| Renk | 16,77M (24-bit) | 260.000+ |
| Ekran / Çözünürlük | 10.2" · 1024×600 (aynı) | 10.2" · 1024×600 |
| COM Port | 3x (RS232 + 485/422 + 485) | 2x (RS232/422/485) |
| Ethernet | Var (aynı) | Var |
| Besleme | 12-24VDC (geniş) | 24VDC |
| İdeal Kullanım | Yeni projeler — hız + renk + 3 port | Mevcut VS projeleri |
INVT VS-Q Serisi : Ekran Boyutları
VS-Q Serisi HMI Modelleri
| MODEL | EKRAN | ETHERNET | NOT |
| VS-043QE / VS-043QS | 4.3" · 480×272 | QE: yok · QS: var | Kompakt |
| VS-070QE / VS-070QS | 7" · 800×480 | QE: yok · QS: var | Ekonomik 7" |
| VS-102QS ✓ (bu ürün) | 10.2" · 1024×600 | Var | Geniş format |
| VS-102QS-G | 10.2" · 1024×600 | Var | WiFi/4G IoT modül destekli |
| VS-156QS | 15.6" · 1920×1080 | Var | Serinin en büyüğü — Full HD |
Öne Çıkan Özellikler : 6'lı Özet
Geniş Format
1024×60010.2" · 16:9 — tek ekranda çok gösterge
Yeni Nesil Q
Daha HızlıHızlı açılış, sayfa geçişi ve haberleşme
24-bit Renk
16,77MCanlı, modern arayüzler — 450 cd/m²
3x COM
232/422/485Üç farklı cihaza eşzamanlı seri bağlantı
Geniş Besleme
12-24VDC±%15 · 7W — 12V sistemlerde de çalışır
Dayanım
IP65 · ±8kVIP65 ön panel + ESD Level 4
Tipik Uygulama Alanları
| Genel Bilgiler | |
| Ürün Kodu | VS-102QS |
| Kardeş Model | VS-102QS-G (WiFi/4G IoT modül destekli) |
| Ürün Serisi | INVT VS-Q (yeni nesil, Linux tabanlı HMI) |
| Ürün Tipi | Dokunmatik HMI operatör paneli |
| Üretici | INVT |
| Ekran | |
| Ekran Boyutu | 10.2" (16:9 geniş format) |
| Çözünürlük | 1024×600 |
| Renk | 16,77 milyon gerçek renk (24-bit) |
| Parlaklık | 450 cd/m² |
| Arka Işık | LED — 20.000 saat |
| Dokunmatik Panel | 4 telli yüksek hassasiyetli rezistif |
| İşlemci ve Hafıza | |
| İşlemci | Cortex-A7 1 GHz (çift çekirdek) · Linux tabanlı |
| RAM | 128MB DDR3 |
| Depolama | 128MB FLASH |
| Haberleşme | |
| COM1 | RS232 |
| COM2 | RS485/422 |
| COM3 | RS485 |
| Ethernet | 10/100M |
| USB | Host (U-disk) + Client (indirme) |
| Program İndirme | USB · Ethernet · U-disk |
| Elektriksel | |
| Besleme | 12-24 VDC (±%15) |
| Güç Tüketimi | 7 W |
| Yalıtım Testi | 1000 VAC (1 dk) |
| Elektrostatik Dayanım | Level 4 (±8kV) |
| Ortam ve Koruma | |
| Çalışma Sıcaklığı | -20 ~ 55°C |
| Nem | Yoğuşmasız |
| Koruma Sınıfı | IP65 (ön panel) |
| Boyut ve Ağırlık | |
| Pano Kesim Ölçüsü | 259 × 201 mm |
| Ağırlık | ~1,05 kg |
| Dış Boyut | Montaj öncesi güncel INVT çiziminden teyit edin |
| Yazılım ve Sertifika | |
| Konfigürasyon Yazılımı | HMITOOL (ücretsiz — invt.com) |
| PLC Protokolleri | 300+ protokol — INVT, Siemens, Mitsubishi, Omron, Schneider, Delta, Panasonic vb. |
| Programlama | C tabanlı makro komut |
| Fonksiyonlar | Çoklu reçete · çoklu pencere · veri toplama · veri alarmı · dosya şifreleme · yazıcı desteği |
| Dil Desteği | 50 dil |
| Sertifikalar | CE (EN55032/EN55035) · FCC Class A |
Üretim Hattı ve Büyük Makine Projeleriniz için Yeni Nesil 10.2" Geniş Format INVT HMI
Stok, fiyat, versiyon seçimi (QS/QS-G), HMITOOL proje ve PLC sürücü desteği,
komple INVT otomasyon çözümü (PLC + HMI + sürücü) ve devreye alma için hemen ulaşın.
