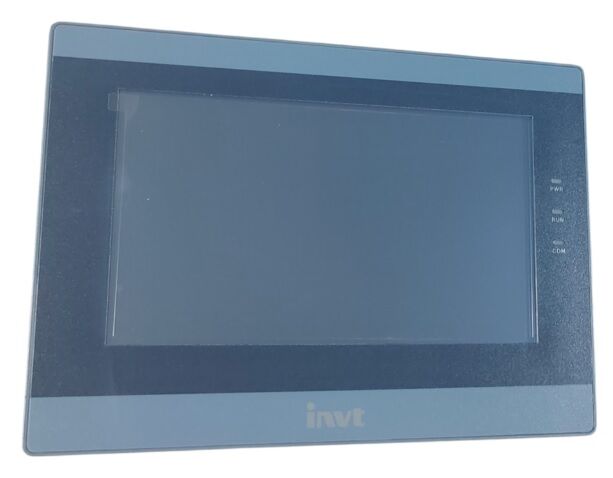

INVT VS-070QS 7'' VS-Q Serisi Ethernetli Dokunmatik HMI Panel

Marka
INVT
Stok Kodu
VS-070QS
Kategori
INVT HMI
INVT VS-070QS 7'' VS-Q Serisi Ethernetli Dokunmatik HMI Panel
Ürün Bilgisi
Ürün Bilgisi
INVT INDUSTRIAL AUTOMATION | VS-Q SERIES HMI

INVT VS-070QS DOKUNMATİK HMI PANEL

7 Inç TFT Ekran (800X480 Çözünürlük), Çift Çekirdek Cortex-A7 1.0 GHz İşlemci, Dahili Ethernet, RS232/RS422/RS485 Haberleşme ve IP65 Ön Panel Koruması.

Yüksek İşlem Gücü ve Endüstriyel Haberleşme Esnekliği

INVT VS-070QS, endüstriyel ortamlardaki karmaşık makine kontrol ve izleme ihtiyaçları için geliştirilmiş 7 inç boyutunda yüksek performanslı bir HMI operatör panelidir. Güçlü ARM Cortex-A7 Çift Çekirdekli (1.0 GHz) işlemcisi ve Linux tabanlı kararlı işletim sistemi sayesinde veri işleme, grafik oluşturma ve alarm yönetimini gecikmesiz gerçekleştirir. 450 cd/m² yüksek parlaklığa sahip 24-bit renk derinlikli ekranı, saha şartlarında net görüş imkanı sağlar.

INVT VS-070QS Teknik Özellikler Tablosu

Parametre Teknik Değer
Ekran Boyutu & Çözünürlük 7.0 Inç TFT - 800x480 Piksel Çözünürlük
Renk Derinliği & Parlaklık 24-bit True Color / 450 cd/m² (LED Arka Aydınlatma)
İşlemci (CPU) Cortex-A7 Çift Çekirdek (Dual Core) 1.0 GHz
Bellek (RAM / Flash) 128MB DDR3 RAM / 128MB Flash
Seri Portlar COM1 (RS232), COM2 (RS485/RS422), COM3 (RS485)
Ethernet Portu Var (1x 10/100M RJ45)
USB Bağlantıları 1x USB Host (U Disk Destekli), 1x USB Client
Besleme Gerilimi & Güç 12-24V DC / 4W Güç Tüketimi
Dış Ölçüler (WxHxD) 203x145x35 {mm}
Pano Kesim Ölçüsü (AxB) 192x138 { mm}
Koruma Sınıfı & Ağırlık IP65 (Ön Yüzey) / 0.70 kg
Konfigürasyon Yazılımı HMITOOL (Ücretsiz)

Teknik Kurulum ve Programlama S.S.S.

INVT VS-070QS programı hangi yazılımla yüklenir ve ücretli midir?

Programlama işlemi tamamen ücretsiz sunulan HMITOOL konfigürasyon yazılımı ile yapılır. USB kablosu, Ethernet ağı veya USB bellek (U-Disk) üzerinden projeler HMI'a kolayca yüklenebilir.

Farklı marka PLC ve sürücüler ile haberleşebilir mi?

Evet. Dahili Modbus RTU, Modbus TCP ve piyasadaki önde gelen tüm PLC markalarının (Siemens, Omron, Delta, Schneider, Mitsubishi vb.) haberleşme protokollerini destekler.

Otomasyona Geçin, Geleceği Tasarlayın!

Pano imalatçıları, OEM makine üreticileri ve otomasyon projeleriniz için özel kurumsal iskonto oranları, hızlı stok teslimatı ve Arı Proses güvencesi ile INVT HMI çözümlerini keşfedin.

Hemen Alışverişe Başla →  %100 Orijinal INVT Ürünleri | Orijinal Kutulu Sıfır Ürün, Faturalı & Garantili | Arı Proses
INVT Orijinal uygun fiyat 7" · 800×480 Ethernet + 3× Seri Port IP65 Ön Panel

INVT VS-070QS VS-Q Serisi 7 İnç (17,8 cm) Dokunmatik Endüstriyel HMI Operatör Paneli — 800×480 Çözünürlük, 24 Bit Renk Derinliği, 450 cd/m² Parlaklık, LED Arka Aydınlatma (20.000 Saat), 4 Telli Yüksek Hassasiyetli Rezistif Dokunmatik Ekran, Cortex-A7 1 GHz Çift Çekirdek İşlemci, Linux İşletim Sistemi, 128 MB DDR3 Bellek ve 128 MB Flash, 3 Adet Seri Port (COM1 RS232 · COM2 RS485/422 · COM3 RS485), Ethernet Haberleşme, USB Host + USB Client, 12-24 VDC (±%15) Besleme, 4 W Güç Tüketimi, -20 ile +55°C Çalışma Sıcaklığı, IP65 Ön Panel Koruma, CE (EN55032 / EN55035) ve FCC Class A Sertifikalı, HMITOOL Konfigürasyon Yazılımı, Reçete · Alarm · Veri Kaydı · Makro · Vektörel Grafik Desteği, PC-PLC Transparan Haberleşme ve Online Simülasyon — Makine Kontrol Panoları, Proses Otomasyonu ve PLC Operatör Arayüzü Uygulamaları için Kompakt ve Güvenilir Dokunmatik Panel

INVT · VS-Q Serisi (Endüstriyel HMI Operatör Paneli)  ·  Model: VS-070QS  ·  Sipariş kodu: 11026-00023  ·  Ekran: 7" · 800×480 · 24 bit · 450 cd/m²  ·  Dokunmatik: 4 telli yüksek hassasiyetli  ·  ★ CPU: Cortex-A7 1 GHz dual core (Linux)  ·  Bellek: 128 MB DDR3 + 128 MB Flash  ·  ★ Seri portlar: COM1 RS232 · COM2 RS485/422 · COM3 RS485  ·  ★ Ethernet: Var (QE modelinde yok)  ·  USB: Host ×1 + Client ×1  ·  Besleme: 12-24 VDC (±%15) · 4 W  ·  Sıcaklık: -20 ile +55°C  ·  Nem: %5-95 RH (yoğuşmasız)  ·  Koruma: IP65 (ön panel)  ·  Ölçü: 203×145×35 mm · Pano kesiti: 192×138 mm · Ağırlık: 0,7 kg  ·  Sertifika: CE (EN55032/EN55035) · FCC Class A  ·  Yazılım: HMITOOL  ·  ★ WiFi/IoT isteyenler için: VS-070QS-G versiyonu  ·  Orijinal INVT

VS-070QS 7" · 800×480 Cortex-A7 1GHz · Linux RS232 · RS485/422 · RS485 Ethernet · USB Host/Client 12-24VDC · IP65 · HMITOOL
7"
800×480 · 450 cd/m²
3× COM
+ Ethernet
IP65
Ön panel · 4W

INVT VS-Q Serisi — Endüstriyel Dokunmatik HMI Operatör Panelleri

INVT (Shenzhen INVT Electric), HMI, PLC, sürücü (VFD), servo ve UPS ürünleriyle bilinen endüstriyel otomasyon üreticisidir. VS-Q serisi, Linux tabanlı çalışan, endüstriyel sınıf Cortex-A7 işlemcili dokunmatik operatör panelleridir — 4,3" / 7" / 10,2" / 15,6" ekran seçenekleriyle sunulur. VS-070QS, serinin 7 inç, 800×480 çözünürlüklü ve Ethernet'li modelidir. ★ Öne çıkan özellikleri: 3 adet seri port (RS232 + RS485/422 + RS485), Ethernet, USB Host + Client, PC-PLC transparan haberleşme, online simülasyon, reçete/alarm/veri kaydı, makro ve vektörel grafik desteği. Makine panoları ve PLC operatör arayüzü için kompakt, ekonomik ve güvenilir bir HMI çözümüdür.

 Ethernet + 3× seri  Cortex-A7 1GHz · Linux  IP65 ön panel  HMITOOL ücretsiz yazılım
7" / 800×480
Ekran
A7 1GHz
Dual core · Linux
3× COM
+ Ethernet + USB
12-24VDC
4 W
IP65
-20/+55°C

Bu INVT HMI paneli son 24 saatte 31 makine imalatçısı, pano üreticisi ve otomasyon mühendisi tarafından incelendi — Stok ve fiyat için +90 532 224 04 33
Ürün Hakkında
Kısa Açıklama: INVT VS-070QS, INVT'nin VS-Q serisi endüstriyel dokunmatik HMI operatör panelidir. Sipariş kodu: 11026-00023. Ekran: 7 inç, 800×480 çözünürlük, ITO ekran malzemesi, 24 bit renk derinliği, 450 cd/m² parlaklık, LED arka aydınlatma (20.000 saat ömür), 4 telli yüksek hassasiyetli dokunmatik panel. ★ İşlemci: Cortex-A7 1 GHz çift çekirdek, Linux üzerinde kararlı ve verimli çalışma. Bellek: 128 MB DDR3 + 128 MB Flash. ★ Haberleşme: 3 adet seri port — COM1: RS232, COM2: RS485/422, COM3: RS485 (DB9 erkek soket) — ayrıca Ethernet ve USB Host ×1 + USB Client ×1. Not: Bu modelde SD kart yuvası ve WiFi bulunmaz (WiFi için VS-070QS-G). Besleme: 12-24 VDC (±%15), 4 W tüketim. Çevre: -20 ile +55°C çalışma sıcaklığı, %5-95 RH (yoğuşmasız), IP65 ön panel koruma. Ölçüler: 203×145×35 mm, pano kesiti 192×138 mm, 0,7 kg. Sertifikalar: CE (EN55032, EN55035), FCC Class A. ★ Yazılım: HMITOOL konfigürasyon yazılımı — çoklu reçete, çoklu pencere, veri toplama, alarm, makro ve özel vektörel grafik desteği. ★ Özel fonksiyonlar: PC'nin HMI üzerinden doğrudan PLC ile haberleşmesi (transparan mod), online simülasyon, projeyi USB / Ethernet / USB bellek ile güncelleyebilme. Opsiyonel: IoT/WiFi modülü (VS-Q-WIFI) ile uzaktan izleme — -G versiyonlarında. Uygulama: Makine kontrol paneli, proses otomasyonu, PLC operatör arayüzü, test/paketleme/tekstil/gıda makineleri. Orijinal INVT .

Bir makinenin operatöre bakan yüzü HMI panelidir: butonlar, göstergeler, alarm listesi, reçete seçimi ve üretim verileri hep bu ekranda toplanır. INVT VS-070QS, bu iş için tasarlanmış 7 inç, 800×480 çözünürlüklü dokunmatik bir operatör panelidir. Cortex-A7 1 GHz çift çekirdek işlemcisi ve Linux tabanlı yapısıyla ekran geçişleri akıcıdır; 3 adet seri port + Ethernet kombinasyonu sayesinde aynı anda birden fazla cihazla (PLC, sürücü, sayaç, sıcaklık kontrol cihazı) haberleşebilir. IP65 ön panel koruması ile pano kapağına monte edildiğinde tozlu ve ıslak temizlik yapılan ortamlarda güvenle kullanılır. 12-24 VDC beslemesi ve yalnızca 4 W tüketimiyle mevcut pano güç kaynağınıza kolayca eklenir.

Ürün Kodu Çözümleme — VS-070QS

 Ürün Kodunun Anlamı

VS
INVT HMI serisi
070
7 inç ekran
Q
Q platformu
S
Ethernet'li versiyon

VS = INVT HMI · 070 = 7" (043 = 4,3" · 102 = 10,2" · 156 = 15,6") · Q = VS-Q serisi · E = Ethernet'siz ekonomik · S = Ethernet'li · -G = WiFi/IoT modül destekli · Sipariş kodu: 11026-00023

Ana Teknik Spesifikasyonlar

Ekran

7"

800×480 · 24 bit
450 cd/m²

İşlemci

A7 1GHz

dual core · Linux
128MB DDR3

Haberleşme

3×COM

+ Ethernet
+ USB ×2

Koruma

IP65

ön panel
-20/+55°C

Fiziksel Yapı ve Pano Montajı

800×480 24 bit · 450cd/m² ALARM / REÇETE / TREND START STOP MENÜ invt VS-070QS 203 mm 145 mm 12-24VDC · COM1/2/3 · LAN · USB

 Ölçüler ve Montaj Bilgisi

  •  Dış ölçü (G×Y×D)203×145×35 mm
  •  Pano kesiti (A×B)192×138 mm
  •  Ağırlık0,7 kg
  •  KorumaIP65 (ön panel)
  •  Besleme12-24VDC · 4W
  •  Sıcaklık-20 / +55°C

★ 3 Seri Port + Ethernet — Aynı Anda Birden Fazla Cihaz

Çoklu Haberleşme Arayüzü — COM1 RS232 · COM2 RS485/422 · COM3 RS485 · Ethernet

VS-070QS'in en güçlü yanlarından biri haberleşme arayüzü zenginliğidir. (1) 3 adet seri port: COM1 RS232, COM2 RS485/422, COM3 RS485 — böylece HMI aynı anda örneğin bir PLC (RS485), bir hız kontrol cihazı (RS485) ve bir servis cihazı (RS232) ile konuşabilir; her cihaz için ayrı dönüştürücü almanıza gerek kalmaz. (2) Ethernet: Ethernet portu, TCP/IP tabanlı PLC bağlantısı, proje yükleme/indirme ve ağ üzerinden izleme için kullanılır — bu port VS-070QE modelinde bulunmaz, VS-070QS'in temel farkıdır. (3) USB Host + USB Client: USB Client PC'den proje aktarımı için; USB Host ise USB bellek ile proje güncelleme ve veri kaydı (data logging) için kullanılır. (4) Çoklu ekran mimarisi: Bir makineye tek ekran, bir makineye çoklu ekran veya çok makineye çoklu ekran topolojileri desteklenir. Not: Seri arayüzde DB9 erkek soket kullanılır; kablo yaparken bunu dikkate alın.

3×COM + LAN

 HMITOOL Yazılımı, Transparan Mod ve Online Simülasyon

Konfigürasyon, Devreye Alma ve Bakım Kolaylığı

VS-Q serisi HMITOOL konfigürasyon yazılımı ile programlanır. Sunduğu imkanlar: (1) Çoklu reçete (recipe) ve çoklu pencere yapısı — farklı ürün/parti reçetelerini ekrandan seçme. (2) Veri toplama ve alarm fonksiyonu — proses değerlerini kaydetme, alarm listesi ve geçmişi. (3) Makro desteği — ekran tarafında hesaplama ve mantık işlemleri. (4) Özel vektörel grafik desteği — kendi makine görsellerinizi bozulmadan ölçeklendirme. (5) ★ Transparan mod: PC, HMI üzerinden doğrudan PLC ile haberleşebilir — devreye alma sırasında PLC'ye ayrı kablo takmadan program indirip izleyebilirsiniz; saha bakımında büyük zaman kazandırır. (6) Online simülasyon: PC doğrudan PLC'ye bağlanarak simülasyon projesi çalıştırılabilir. (7) Üç yoldan proje güncelleme: USB, Ethernet veya USB bellek (U disk). (8) Güvenlik: Yeni şifre mekanizması ile daha güvenli kullanıcı yetkilendirmesi. (9) Veri kalıcılığı: Yüksek kapasiteli FLASH, enerji kesilse de verileri kalıcı saklar.

HMITOOL

Temel Özellikler ve Fonksiyonlar

VS-070QS Öne Çıkan Özellikleri

Güçlü CPU

Cortex-A7 1GHz dual core · Linux · kararlı çalışma

Ethernet + 3× Seri

RS232 · RS485/422 · RS485 · LAN aynı anda

Reçete & Alarm

Çoklu reçete, çoklu pencere, veri kaydı, alarm

Transparan Mod

PC → HMI → PLC doğrudan haberleşme

USB Host + Client

USB bellekle proje yükleme ve veri saklama

IP65 Ön Panel

Tozlu, ıslak temizlik yapılan ortamlara uygun

VS-070QS vs VS-070QE vs VS-070QS-G

7 İnç VS-Q Modelleri : Hangisi Bana Uygun?

ÖZELLİK VS-070QS (Bu Ürün) VS-070QE VS-070QS-G
Sipariş Kodu 11026-00023 11026-00022 11026-00029
Ekran 7" / 800×480 7" / 800×480 7" / 800×480
Seri Portlar RS232 + RS485/422 + RS485 Aynı Aynı
Ethernet ✔ Var ✘ Yok ✔ Var
WiFi / IoT ✘ Yok ✘ Yok ✔ Var
Besleme / Güç 12-24VDC · 4W 12-24VDC · 4W 12-24VDC · 4W
İdeal Kullanım Ağ bağlantılı standart makine Sadece seri haberleşme Uzaktan izleme / IoT

INVT VS-Q Serisi : Tüm Modeller

VS-Q HMI Model Aralığı

MODEL EKRAN ÇÖZÜNÜRLÜK ETHERNET WIFI
VS-043QE 4,3" 480×272 ✘ ✘
VS-043QS 4,3" 480×272 ✔ ✘
VS-070QE 7" 800×480 ✘ ✘
VS-070QS ✓ (bu ürün) 7" 800×480 ✔ ✘
VS-070QS-G 7" 800×480 ✔ ✔
VS-102QS 10,2" 1024×600 ✔ ✘
VS-102QS-G 10,2" 1024×600 ✔ ✔
VS-156QS 15,6" 1920×1080 ✔ ✔

Öne Çıkan Özellikler : 6'lı Özet

7" Dokunmatik

800×480

450 cd/m² · 24 bit · 20.000 saat LED

Cortex-A7 1GHz

Dual core

Linux · 128MB DDR3 · 128MB Flash

Ethernet

+3× COM

Ağ ve seri cihazlar aynı anda

IP65 Ön Pan

-20/+55°C

Endüstriyel ortam dayanımı

Düşük Tüketim

4 W

12-24VDC ±%15 esnek besleme

HMITOOL

Reçete/Makro

Alarm, veri kaydı, vektörel grafik

Tipik Uygulama Alanları

 Makine Kontrol PaneliPLC operatör arayüzü, buton/gösterge ekranı
 Paketleme & DolumReçete seçimi, sayaç, üretim takibi
 Tekstil & PlastikSıcaklık/hız izleme, alarm geçmişi
 Su & ProsesPompa/valf kontrol, trend ve veri kaydı
 Sürücü PanelleriRS485 üzerinden VFD parametre/izleme
 Test & ÖlçümUSB bellekle veri toplama ve raporlama
 Teknik Notlar (Kaynak: INVT VS-Q Series HMI Product Manual V2.0 — 66003-00285, 202408): Model: VS-070QS · Sipariş kodu: 11026-00023. Ekran: 7", 800×480, ITO, 24 bit, 450 cd/m², LED arka aydınlatma 20.000 saat, 4 telli yüksek hassasiyetli dokunmatik. CPU: Cortex-A7 1 GHz (dual core). Bellek: 128 MB DDR3. Flash: 128 MB. USB: Client ×1, Host ×1. Seri: COM1 RS232, COM2 RS485/422, COM3 RS485 (DB9 erkek soket). Ethernet: Var. SD kart yuvası: Yok. WiFi: Yok (VS-070QS-G'de var). Besleme: 12-24 VDC (±%15), 4 W. Çalışma sıcaklığı: -20~55°C. Nem: %5-95 RH (yoğuşmasız). Koruma: IP65 (ön panel). CE: EN55032, EN55035. FCC: Class A. Ölçü: 203×145×35 mm. Pano kesiti: 192×138 mm. Ağırlık: 0,7 kg. Konfigürasyon yazılımı: HMITOOL. Opsiyonel modül: VS-Q-WIFI (11095-00023) — 40,5×55,95×27,5 mm, 26 g, IEEE 802.11 b/g/n, VNC, 280 veri noktasına kadar izleme, 20.000 kayda kadar geçmiş veri, alarm push (yalnızca -G modelleriyle kullanılır).
 VS-070QS Seçim ve Kurulum İpuçları: (1) Pano kesiti: Montajdan önce 192×138 mm kesit ölçüsünü doğrulayın; contanın düzgün oturması IP65 için şarttır. (2) Besleme: 12-24 VDC — 4 W tüketim düşük olsa da, gürültüden korunmak için HMI'yi tercihen kaliteli bir 24 V güç kaynağından besleyin (örn. DIN ray SMPS). (3) Ethernet gerekmiyor mu? Sadece seri haberleşme yapacaksanız VS-070QE daha ekonomik olur. (4) Uzaktan izleme: WiFi/IoT ve mobil uygulamadan izleme istiyorsanız VS-070QS-G + VS-Q-WIFI modülünü tercih edin — bu modelde WiFi yoktur. (5) Ekran büyüklüğü: Çok sayıda buton/trend gösterecekseniz 10,2" (VS-102QS) veya 15,6" (VS-156QS) daha rahat olur. (6) Kablolama: RS485 hattını blendajlı kablo ile çekin, blendajı tek noktadan topraklayın; uzun hatlarda sonlandırma direncini unutmayın. (7) DB9 erkek: Kablo konnektörünü buna göre seçin. (8) Yedekleme: Projeyi USB bellekle yedekleyin — saha değişimlerinde hızlı geri yükleme sağlar. (9) Sıcaklık: Pano içi sıcaklık +55°C'yi aşmamalı; kapalı panolarda havalandırma/fan planlayın.
 Önemli Güvenlik ve Kullanım Uyarıları: (1) Kalifiye montaj: Kurulum ve kablolama yetkili elektrik/otomasyon teknisyeni tarafından yapılmalı. (2) Polarite: 12-24 VDC besleme bağlantısında (+/-) polariteye dikkat edin; ters bağlantı cihaza zarar verebilir. (3) Gerilim toleransı: Besleme ±%15 aralığının dışına çıkmamalı. (4) IP65 yalnızca ön paneldedir: Cihazın arka gövdesi su/tozdan korunmalıdır — pano dışına açıkta monte etmeyin. (5) Conta: Panel contası hasarlıysa veya kesit ölçüsü doğru değilse IP65 koruma sağlanmaz. (6) Yoğuşma: %5-95 RH yoğuşmasız — soğuk-sıcak geçişlerinde yoğuşma oluşmamasına dikkat edin. (7) Enerji altında sökmeyin: Kablo bağlantılarını cihaz enerjisizken yapın. (8) Dokunmatik ekran: Rezistif dokunmatik paneli sivri/sert cisimlerle kullanmayın; çözücü içeren kimyasallarla temizlemeyin. (9) Kritik durdurma: Acil stop gibi güvenlik fonksiyonları HMI ekranı üzerinden değil, donanımsal güvenlik devresi ile yapılmalıdır.
✔ INVT VS-070QS — VS-Q Serisi 7" Dokunmatik Endüstriyel HMI Operatör Paneli  |  ✔ Sipariş kodu: 11026-00023  |  ✔ Ekran: 7" · 800×480 · 24 bit · 450 cd/m² · LED 20.000 saat  |  ✔ Dokunmatik: 4 telli yüksek hassasiyetli  |  ✔ ★ CPU: Cortex-A7 1 GHz dual core · Linux  |  ✔ Bellek: 128 MB DDR3 · 128 MB Flash  |  ✔ ★ Seri: COM1 RS232 · COM2 RS485/422 · COM3 RS485 (DB9 erkek)  |  ✔ ★ Ethernet: Var  |  ✔ USB: Host ×1 + Client ×1  |  ✔ Besleme: 12-24 VDC (±%15) · 4 W  |  ✔ Çevre: -20/+55°C · %5-95 RH yoğuşmasız  |  ✔ Koruma: IP65 (ön panel)  |  ✔ Ölçü: 203×145×35 mm · Kesit: 192×138 mm · 0,7 kg  |  ✔ Sertifika: CE (EN55032/EN55035) · FCC Class A  |  ✔ ★ Yazılım: HMITOOL — reçete, alarm, veri kaydı, makro, vektörel grafik  |  ✔ ★ Transparan mod + online simülasyon  |  ✔ Not: SD kart yuvası ve WiFi yok (WiFi için VS-070QS-G)  |  ✔ Uygulama: Makine paneli, proses otomasyonu, PLC operatör arayüzü  |  ✔ Üretici: INVT — orijinal ürün.
Teknik Özellikler :
Genel Bilgiler
Model VS-070QS
Sipariş Kodu 11026-00023
Ürün Serisi VS-Q Serisi HMI
Ürün Tipi Dokunmatik endüstriyel operatör paneli (HMI)
Üretici INVT (Shenzhen INVT Electric)
Ekran
Ekran Boyutu 7 inç
Çözünürlük 800 × 480
Ekran Malzemesi ITO
Renk Derinliği 24 bit
Parlaklık 450 cd/m²
Arka Aydınlatma LED — 20.000 saat
Dokunmatik Panel 4 telli yüksek hassasiyetli
İşlemci ve Bellek
CPU Cortex-A7 1 GHz (dual core)
İşletim Sistemi Linux
Bellek (RAM) 128 MB DDR3
Flash 128 MB
Haberleşme Arayüzü
USB USB Client ×1, USB Host ×1
COM1 RS232
COM2 RS485 / RS422
COM3 RS485
Seri Konnektör DB9 (erkek soket)
Ethernet Var
SD Kart Yuvası Yok
WiFi Yok (VS-070QS-G modelinde var)
Besleme
Nominal Gerilim 12-24 VDC (±%15)
Nominal Güç 4 W
Çevre Koşulları
Çalışma Sıcaklığı -20 ~ +55 °C
Çalışma Nemi %5-95 RH (yoğuşmasız)
Koruma Sınıfı IP65 (ön panel)
Ölçü ve Ağırlık
Dış Ölçü (G×Y×D) 203 × 145 × 35 mm
Pano Kesit Ölçüsü (A×B) 192 × 138 mm
Ağırlık 0,7 kg
Sertifika ve Yazılım
CE EN55032, EN55035
FCC Class A
Konfigürasyon Yazılımı HMITOOL
Opsiyonel Modül VS-Q-WIFI (yalnızca -G modellerinde)
Sık Sorulan Sorular
VS-070QS ile VS-070QE ve VS-070QS-G arasındaki fark nedir?
Üçü de aynı VS-Q serisinden 7 inç, 800×480 çözünürlüklü panellerdir; ekran, işlemci (Cortex-A7 1 GHz dual core), bellek (128 MB DDR3 / 128 MB Flash), seri portlar (RS232 + RS485/422 + RS485), USB (Host + Client), besleme (12-24 VDC, 4 W), sıcaklık (-20/+55°C), IP65 ön panel ve ölçüler (203×145×35 mm, kesit 192×138 mm) tamamen aynıdır. Fark yalnızca ağ arayüzündedir: (1) VS-070QE (11026-00022): Ethernet yoktur — sadece seri haberleşme yapacak, ağa bağlanmayacak makineler için en ekonomik seçenek. (2) VS-070QS (11026-00023 — bu ürün): Ethernet vardır, WiFi yoktur — TCP/IP ile PLC bağlantısı, ağ üzerinden proje indirme ve izleme yapılabilir; en yaygın tercih edilen versiyondur. (3) VS-070QS-G (11026-00029): Ethernet'e ek olarak WiFi/IoT desteği vardır — VS-Q-WIFI modülü ile uzaktan izleme, bulut veri kaydı, alarm bildirimi ve mobil uygulamadan takip mümkündür. Pratik seçim: Ağ bağlantısı gerekmiyorsa QE; standart makine + ağ için QS; uzaktan izleme/servis isteniyorsa QS-G. Ariproses olarak uygulamanıza göre doğru versiyonu öneriyoruz.
3 adet seri port ne işe yarar? Aynı anda kaç cihazla haberleşebilir?
VS-070QS'te COM1 (RS232), COM2 (RS485/422) ve COM3 (RS485) olmak üzere üç seri port bulunur; ayrıca Ethernet portu vardır. Ne sağlar: (1) Farklı cihazlar aynı anda: Örneğin COM2'ye PLC, COM3'e hız kontrol cihazı (VFD) veya sıcaklık kontrol cihazı, COM1'e RS232 arayüzlü bir sayaç/barkod okuyucu bağlanabilir — hepsi tek panelden izlenir. (2) RS485 bus: RS485 çok noktalı (multi-drop) bir yapıdır; tek bir RS485 hattına birden fazla slave cihaz adreslenerek bağlanabilir — böylece port sayısının ötesinde cihaz sayısına ulaşılır. (3) Dönüştürücü tasarrufu: Ayrı RS232↔RS485 dönüştürücüsü almanıza gerek kalmaz. (4) Ethernet ile: TCP/IP tabanlı kontrolörlerle ağ üzerinden haberleşme ve proje indirme yapılır. Kablolama notu: Seri arayüzde DB9 erkek soket kullanılır — kablo konnektörünüzü buna göre seçin; RS485 hattında blendajlı kablo ve doğru sonlandırma önemlidir. Protokol/sürücü uyumu: Hangi PLC ve cihaz markalarının destekleneceği HMITOOL yazılımının sürücü listesine göre belirlenir; Ariproses olarak kullandığınız PLC modeli için uyum kontrolünü sizin adınıza yapabiliriz.
Panel nasıl programlanır? Projeyi HMI'a nasıl yüklerim?
VS-Q serisi paneller HMITOOL konfigürasyon yazılımı ile programlanır. Yazılımın sunduğu başlıca özellikler: çoklu reçete (recipe) yönetimi, çoklu pencere yapısı, veri toplama (data acquisition) ve alarm fonksiyonu, makro desteği ve özel vektörel grafik kullanımı. Projeyi yüklemenin üç yolu vardır: (1) USB: PC'den USB Client portu üzerinden doğrudan aktarım. (2) Ethernet: Ağ üzerinden indirme — bu model Ethernet'li olduğu için pano kapağını açmadan uzaktan güncelleme yapılabilir. (3) USB bellek (U disk): Projeyi USB belleğe kopyalayıp HMI'ın USB Host portundan yükleme — sahada bilgisayarsız güncelleme için idealdir. ★ Ek kolaylıklar: Transparan mod ile PC, HMI üzerinden doğrudan PLC ile haberleşebilir (PLC'ye ayrı kablo takmadan program indirip izleme); online simülasyon ile PC doğrudan PLC'ye bağlanarak konfigürasyon projesi test edilebilir. Ayrıca yeni şifre mekanizması ile operatör/teknisyen/yönetici seviyeleri tanımlanabilir. Ariproses olarak ilk proje kurulumu ve devreye alma konusunda teknik destek veriyoruz.
Pano montajı nasıl yapılır? IP65 koruma ne anlama geliyor?
Montaj: VS-070QS pano kapağına gömme (panel mount) olarak monte edilir. Kesit ölçüsü 192×138 mm'dir; cihazın dış ölçüsü 203×145×35 mm, ağırlığı 0,7 kg'dır. Kesit yapıldıktan sonra panel öndeki conta pano yüzeyine tam oturacak şekilde yerleştirilir ve arkadaki kelepçelerle sıkılır — eşit ve aşırı olmayan sıkma önemlidir (aşırı sıkma çerçeveyi deforme edip sızdırmazlığı bozabilir). IP65 (ön panel) ne demek: 6 = toza karşı tam koruma; 5 = her yönden gelen düşük basınçlı su püskürtmesine karşı koruma. Yani panelin ön yüzü, gıda/paketleme tesislerindeki hortumla temizlik veya tozlu üretim ortamları için uygundur. ★ Önemli: Bu koruma yalnızca ön paneldedir — cihazın arka gövdesi ve konnektörleri pano içinde kalmalı, dış etkilere maruz bırakılmamalıdır. Ortam: Çalışma sıcaklığı -20 ~ +55°C, nem %5-95 RH yoğuşmasız. Kapalı ve sıcak panolarda iç sıcaklığın +55°C'yi geçmemesi için havalandırma planlayın. Besleme: 12-24 VDC (±%15), 4 W — polariteye dikkat ederek bağlayın. Ariproses olarak HMI + PLC + güç kaynağı komple pano çözümü sunuyoruz.
Ürün orijinal INVT mi? Garanti ve tedarik nasıl?
Evet, %100 orijinal INVT (Shenzhen INVT Electric) ürünüdür. INVT; HMI, PLC, hız kontrol cihazı (VFD), servo sistem, asansör kontrol, UPS ve solar inverter ürünleriyle faaliyet gösteren bir endüstriyel otomasyon üreticisidir. Garanti: INVT standart üretici garantisi. Tedarik: (1) Stok: VS-070QS, serinin en çok tercih edilen modellerinden biridir — genellikle stoktan hızlı temin edilir. (2) Stokta yoksa: INVT distribütör kanalından tedarik. (3) Toplu sipariş: Makine imalatçıları için miktar bazlı özel fiyat. Ariproses hizmetleri: HMI boyutlandırma (ekran boyutu ve arayüz ihtiyacına göre model seçimi), VS-Q serisinin tüm modelleri (4,3" / 7" / 10,2" / 15,6"), Ethernet'siz (QE) ve WiFi'li (-G) versiyonlar, VS-Q-WIFI IoT modülü, HMI + PLC + güç kaynağı komple pano çözümü, HMITOOL proje desteği ve devreye alma yardımı. İlgili VS-Q modelleri: VS-043QE / VS-043QS (4,3"), VS-070QE / VS-070QS (bu ürün) / VS-070QS-G (7"), VS-102QS / VS-102QS-G (10,2"), VS-156QS (15,6"). Komple çözüm örneği: VS-070QS + INVT PLC + 24 VDC DIN ray güç kaynağı — hazır, uyumlu ve tek elden temin edilen kontrol paketi. Detaylı bilgi, güncel fiyat ve teklif için +90 532 224 04 33 veya info@ariproses.com.
