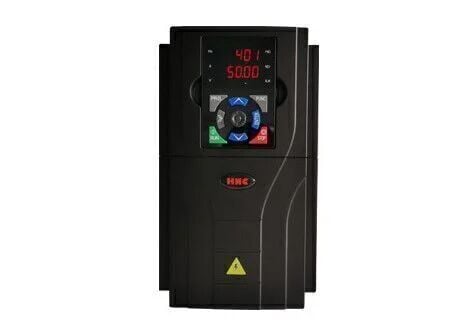

HNC HV100-018G3 | 18,5 kW 3 Faz 380V Vektör Kontrollü İnvertör
HNC Orijinal uygun fiyat 18,5 kW · 37 A Sensörsüz Vektör Dahili Fren Ünitesi
HNC HV100-018G3 HV100 Serisi Yüksek Performanslı Akım Vektör Kontrollü Frekans İnvertörü (AC Motor Hız Kontrol Cihazı) — 18,5 kW / 25 HP Genel Tip (G), 3 Faz 380-440 VAC (-%15/+%10) 50/60 Hz Giriş, 37 A Nominal Çıkış Akımı, %150 / 60 sn ve %200 / 4 sn Aşırı Yük, V/F – Gelişmiş V/F – V/F Ayrık – Sensörsüz Akım Vektör Kontrol (SVC), 0,5 Hz'de %150 Kalkış Torku, 0-300 Hz (Vektör) / 0-3000 Hz (V/F) Çıkış Frekansı, Dahili Fren Ünitesi (P+/PB Fren Direnci Terminali), 7 Dijital Giriş (HDI 50 kHz Darbe), 2 Analog Giriş, 1 Analog Çıkış, 2 Röle + 2 Açık Kollektör Çıkış, Dahili RS485 Modbus RTU, PID, 16 Kademe Hız, Basit PLC, Salınım (Swing) Frekansı, Pompa / Güneş Pompası / Yangın Modu Makroları, Sökülebilir Tuş Takımı, IP20 — Pompa, Fan, Konveyör, Tekstil ve Genel Makine Uygulamaları için Güçlü ve Ekonomik İnvertör
HNC Electric · HV100 Serisi (Yüksek Performanslı Akım Vektör Kontrollü İnvertör) · ★ Genel tip (G) — sabit torklu yüklere uygun · Model: HV100-018G3 · Güç: 18,5 kW / 25 HP · Giriş: 3 faz 380-440 VAC (-%15/+%10), 50/60 Hz, 38,5 A · Çıkış: 3 faz 0-440 V, 37 A · ★ Aşırı yük: %110 sürekli · %150 1 dk · %200 4 sn · ★ Kontrol: V/F · gelişmiş V/F · V/F ayrık · sensörsüz vektör (SVC) · Kalkış torku: 0,5 Hz'de %150 (SVC) · Frekans: 0-300 Hz / 0-3000 Hz (V/F yüksek frekans modu) · ★ Fren: dahili fren ünitesi (P+/PB) · I/O: 7 DI · 2 AI · 1 AO · 2 röle · 2 açık kollektör · Haberleşme: RS485 Modbus RTU · Fonksiyonlar: PID · 16 kademe hız · basit PLC · swing · uyku/uyanma · Taşıyıcı frekans: 1-16 kHz · Koruma: IP20 · fan soğutmalı · Ölçü: 205 × 322 × 199 mm · Orijinal HNC — Ariproses güvencesiyle
HV100-018G3 18,5 kW · 25 HP 3AC 380-440V · 37A SVC · V/F Dahili Fren · RS485 IP20
18,5 kW
25 HP · G tipi
37 A
3AC 380-440V
%150
tork @ 0,5 Hz
HNC invertörlerde stok durumu hızla değişebilir — güncel stok ve fiyat için hemen arayın: +90 532 224 04 33
Ürün Hakkında
Kısa Açıklama: HNC HV100-018G3, HV100 serisi yüksek performanslı akım vektör kontrollü frekans invertörüdür. Güç: 18,5 kW / 25 HP (genel tip — G). Giriş: 3 faz 380-440 VAC (-%15 / +%10), 50/60 Hz; giriş akımı 38,5 A. Çıkış: 3 faz 0-440 V, 37 A. ★ Aşırı yük (G tipi): %110 sürekli, %150 1 dakika, %200 4 saniye. Çıkış frekansı: düşük frekans modu 0-300 Hz, yüksek frekans modu 0-3000 Hz (yalnız V/F). ★ Kontrol yöntemleri: V/F (manuel tork artırma), gelişmiş V/F (otomatik tork artırma), V/F ayrık kontrol ve enkodersiz (PG'siz) akım vektör kontrol (SVC). Tork karakteristiği: kalkış torku V/F'de 3 Hz'de, gelişmiş V/F'de 1 Hz'de, SVC'de 0,5 Hz'de %150; hız doğruluğu ≤±%0,2, hız dalgalanması ≤±%0,5, tork yanıtı ≤20 ms (SVC). Motor parametre öğrenme: statik ve dinamik (yüksüz tam) otomatik ayar. ★ Fren: 0,75-30 kW modellerde dahili fren ünitesi — P+/PB terminallerine harici fren direnci bağlanır (18,5 kW için önerilen: 32 Ω, 4000 W); ayrıca DC frenleme ve akı frenlemesi. I/O: 7 dijital giriş (DI1-DI6 + HDI, HDI 0-50 kHz darbe girişi), 2 analog giriş (AI1: 0-10 V / 0-20 mA, AI2: 0-10 V), 1 analog çıkış (AO1: 0-10 V / 4-20 mA), 2 programlanabilir röle (250 VAC / 2 A), 2 açık kollektör çıkış (Y1 ve HDO — HDO 0-50 kHz darbe çıkışı). Haberleşme: dahili RS485, Modbus RTU (2400-115200 bps). Fonksiyonlar: dahili PID (uyku/uyanma), 16 kademeli hız, basit PLC, salınım (swing) frekansı, sabit uzunluk kontrolü, sayıcı ve zamanlayıcı, hız takipli yeniden başlatma, enerji tasarrufu, otomatik arıza reseti, 4 grup hızlanma/yavaşlama süresi (S-eğrisi). Makrolar: tek pompa sabit basınç, 1 değişken + 2 sabit pompa, 3 pompa soft start döngüsü, güneş pompası (MPPT), CNC tezgah, yangın modu, EPS. Taşıyıcı frekans: 1,0-16,0 kHz. Korumalar: aşırı akım, aşırı gerilim, düşük gerilim, modül arızası, elektronik termik, aşırı ısınma, kısa devre, giriş/çıkış faz kaybı, motor ayar hatası, hafıza hatası. Ortam: -10/+40°C (40-50°C deratingli), %5-95 nem (yoğuşmasız), 1000 m üzeri her 1000 m'de %10 derating. Kasa: IP20, fan soğutmalı, duvar/pano montaj, 205 × 322 × 199 mm. Orijinal HNC.
Bir pompa istasyonunda basıncı sabit tutmak, bir konveyörü ağır yük altında yumuşak kalkışla başlatmak, bir fanı ihtiyaç kadar hızda çalıştırarak enerji tasarrufu yapmak — sanayide 18,5 kW sınıfı motorlar bu işlerin en yaygın gücüdür. HNC HV100-018G3, bu güç sınıfında güçlü kontrol performansını ekonomik bir fiyatla sunan bir frekans invertörüdür. Sensörsüz akım vektör kontrol sayesinde enkoder gerektirmeden 0,5 Hz gibi çok düşük hızlarda bile %150 tork üretir; %150 / 60 sn ve %200 / 4 sn aşırı yük kapasitesiyle zorlu kalkışları karşılar. Dahili fren ünitesi sayesinde sadece bir fren direnci ekleyerek hızlı duruş sağlar, ayrı bir fren modülüne gerek kalmaz. Hazır pompa makroları (sabit basınç, çoklu pompa, güneş pompası) devreye almayı dakikalara indirir; RS485 Modbus ile PLC ve SCADA sistemlerine kolayca bağlanır. Pompa, fan, konveyör, tekstil ve genel makine uygulamaları için güvenilir ve maliyet etkin bir çözümdür.
Model Kodu Çözümleme : HV100-018G3
Model Kodunun Anlamı
HV100
HV100 serisi
018
18,5 kW motor
G
Genel tip
3
3 faz 380 V
HV100 = seri · 018 = 18,5 kW uyumlu motor gücü · G = genel tip (P = fan/pompa tipi) · 3 = 3 faz 380-440 V (1 = tek faz 220 V, 2 = 3 faz 220 V, 4 = 3 faz 460-480 V) · IP65 versiyon: HV100W serisi
Ana Teknik Spesifikasyonlar
Güç
18,5 kW
25 HP
genel tip (G)
Çıkış Akımı
37 A
giriş 38,5 A
%200 / 4 sn
Giriş
380-440V
3 faz
-%15 / +%10
Kontrol
SVC
+ V/F
%150 @ 0,5 Hz
Fiziksel Yapı : 205 × 322 × 199 mm Kompakt Gövde
HV100-018G3 : Bir Bakışta
- Güç18,5 kW / 25 HP
- Çıkış37 A · 0-440 V
- FrenDahili · P+/PB
- Tuş takımıSökülebilir
- Ölçü (G×Y×D)205×322×199 mm
- KorumaIP20 · fanlı
★ Sensörsüz Vektör Kontrol : Düşük Hızda Yüksek Tork
0,5 Hz'de %150 Tork · %200 / 4 sn Aşırı Yük
HV100-018G3'ün en güçlü yanı, enkoder gerektirmeyen akım vektör kontrol (SVC) algoritmasıdır. Avantajları: (1) Düşük hızda tork: SVC modunda 0,5 Hz'de nominal torkun %150'si — ağır yüklü konveyör, karıştırıcı, ekstrüder gibi yükler zorlanmadan kalkar. (2) Hassas hız: sürekli halde ≤±%0,2 hız doğruluğu, ≤±%0,5 hız dalgalanması. (3) Hızlı yanıt: ≤20 ms tork yanıtı — yük değişimlerinde hız düşmez. (4) Yüksek aşırı yük: G tipi olarak %150 / 1 dk ve %200 / 4 sn. (5) Otomatik motor tanıma: statik veya dinamik ayar ile motor parametreleri otomatik ölçülür. (6) Esneklik: Basit uygulamalar için V/F, gelişmiş V/F (otomatik tork artırma) ve güç kaynağı/özel uygulamalar için V/F ayrık mod da seçilebilir. (7) Akım/gerilim bastırma: Tam aralık akım kapalı çevrim kontrolü ile ani akım darbelerinden kaynaklanan arıza açmaları en aza indirilir.
★ Dahili Fren Ünitesi + Hazır Uygulama Makroları
Hızlı Duruş ve Dakikalar İçinde Pompa Kontrolü
(1) Dahili fren ünitesi: HV100 serisinde 0,75-30 kW modellerde fren ünitesi cihazın içindedir. P+ ve PB terminallerine uygun direnç bağlanarak (18,5 kW için kılavuz önerisi 32 Ω / 4000 W, %10 ED, %125 fren torku) yüksek ataletli yükler hızla durdurulur. Fren başlangıç gerilimi ve oranı ayarlanabilir. (2) DC frenleme ve akı frenlemesi: Ek donanımsız duruş desteği. (3) Pompa makroları: Tek parametreyle tek pompa sabit basınç, 1 değişken + 2 sabit hızlı pompa veya 3 değişken pompa soft start döngüsü modları. (4) PID + uyku/uyanma: Basınç hedefe ulaştığında pompa uyur, düştüğünde uyanır — enerji tasarrufu. (5) Güneş pompası (MPPT): Güneş paneliyle beslenen sulama pompaları için. (6) Yangın modu ve EPS: Özel emniyet uygulamaları için hazır mod. (7) Swing frekansı ve sabit uzunluk: Tekstil ve elyaf sarma makineleri için dahili fonksiyonlar.
Temel Özellikler ve Fonksiyonlar
HV100-018G3 Öne Çıkan Fonksiyonları
Dahili PID
Basınç, debi, seviye — uyku/uyanma ile
16 Kademe Hız + PLC
Klemens kombinasyonu ile çok hızlı çalışma
RS485 Modbus
115200 bps'ye kadar · PLC / SCADA
Darbe Giriş/Çıkış
HDI ve HDO 0-50 kHz
Hız Takipli Başlatma
Dönen motora darbesiz yeniden başlatma
1-16 kHz Taşıyıcı
Düşük gürültülü motor çalışması
HV100-015G3 vs HV100-018G3 vs HV100-022G3 : Hangisi Bana Uygun?
HNC HV100 3 Faz 380 V — Komşu Güç Karşılaştırması
| ÖZELLİK | HV100-015G3 | HV100-018G3 (Bu Ürün) | HV100-022G3 |
| Motor Gücü | 15 kW / 20 HP | 18,5 kW / 25 HP | 22 kW / 30 HP |
| Giriş Akımı | 35 A | 38,5 A | 46,5 A |
| Çıkış Akımı | 32 A | 37 A | 45 A |
| Önerilen Fren Direnci | 38 Ω / 3000 W | 32 Ω / 4000 W | 27 Ω / 4500 W |
| Kasa (G×Y×D) | 205×322×199 mm | 205×322×199 mm | 205×322×199 mm |
| Fren Ünitesi | Dahili | Dahili | Dahili |
HNC HV100 Serisi : 3 Faz 380 V Modeller (15-30 kW Kasa)
HV100 G3 : Güç ve Akım Tablosu
| MODEL | GÜÇ | GİRİŞ AKIMI | ÇIKIŞ AKIMI |
| HV100-011G3 | 11 kW / 15 HP | 26 A | 25 A |
| HV100-015G3 | 15 kW / 20 HP | 35 A | 32 A |
| HV100-018G3 ✓ (bu ürün) | 18,5 kW / 25 HP | 38,5 A | 37 A |
| HV100-022G3 | 22 kW / 30 HP | 46,5 A | 45 A |
| HV100-030G3 | 30 kW / 40 HP | 62 A | 60 A |
Öne Çıkan Özellikler : 6'lı Özet
18,5 kW Güç
37 AG tipi — sabit torklu yükler
Vektör Kontrol
%150 @ 0,5 HzEnkodersiz yüksek tork
Dahili Fren
P+ / PBSadece direnç ekleyin
Pompa Makroları
1-3 PompaSabit basınç · güneş pompası
Haberleşme
RS485Modbus RTU dahili
Uzun Ömür
3 Kat VernikBağımsız hava kanalı tasarımı
Tipik Uygulama Alanları
Pompa İstasyonlarıHidrofor, sabit basınçlı su, çoklu pompa
Fan ve AspiratörlerHavalandırma, toz toplama, kurutma
KonveyörlerAğır yüklü bant ve zincirli konveyör
Tekstil MakineleriSwing frekansı ile sarma, elyaf makineleri
Karıştırıcı / EkstrüderDüşük hızda yüksek tork gerektiren yükler
Güneş PompasıMPPT makrosu ile tarımsal sulama
Teknik Notlar (HNC Electric HV100 kullanım kılavuzu V5.0 + HV100 datasheet V2.2): Model: HV100-018G3. Seri: HV100 yüksek performanslı akım vektör invertörü. Tip: G (genel). Güç: 18,5 kW / 25 HP. Giriş: 3 faz 380-440 VAC (-%15/+%10), 50/60 Hz, 38,5 A. Çıkış: 3 faz 0-440 V, 37 A. Aşırı yük (G): %110 sürekli · %150 1 dk · %200 4 sn. Çıkış frekansı: 0-300 Hz (düşük frekans modu) · 0-3000 Hz (yüksek frekans modu, yalnız V/F). Kontrol: V/F · gelişmiş V/F · V/F ayrık · PG'siz akım vektör. Kalkış torku: %150 @ 3 Hz (V/F) · @ 1 Hz (gelişmiş V/F) · @ 0,5 Hz (SVC). Hız doğruluğu: ≤±%0,2. Tork yanıtı: ≤20 ms. Frekans çözünürlüğü: dijital 0,01 Hz · analog %0,1. Tork artırma: manuel %0-30 / otomatik. Hızlanma/yavaşlama: 0,1 sn-3600 dk, lineer / S-eğrisi, 4 grup. Taşıyıcı frekans: 1,0-16,0 kHz (5,5-30 kW fabrika: 4,5 kHz). DI: 7 (DI1-DI6 + HDI; 24 V, 5 mA; HDI 0-50 kHz). AI: AI1 0-10 V (100 kΩ) / 0-20 mA (500 Ω, jumper), AI2 0-10 V. AO: AO1 0-10 V / 4-20 mA (jumper). Röle: 2 adet, 250 VAC/2 A (cosφ=1), 30 VDC/1 A. Açık kollektör: Y1 (50 mA/30 V, 0-1 kHz) + HDO (50 mA/30 V, 0-50 kHz). Dahili besleme: +24 V (maks. 200 mA), +10 V (maks. 20 mA). Haberleşme: RS485 Modbus RTU, 2400-115200 bps, adres 1-247, sonlandırma direnci jumper'ı (JP2). Ana terminaller: R, S, T (giriş) · U, V, W (motor) · P+, PB (fren direnci) · P+, P− (harici fren ünitesi) · P+, P1 (DC reaktör) · PE. Fren direnci (kılavuz önerisi): 18,5 kW → 32 Ω, 4000 W (%10 ED, %125 fren torku). Ortam: -10/+40°C (40-50°C deratingli) · %5-95 nem · 1000 m üzeri %10/1000 m derating · titreşim <0,5 G. Depolama: -20/+65°C. Kasa: IP20 · fan soğutmalı · duvar/pano montaj · dikey montaj. Ölçü (15-30 kW, 380 V): G 205 × Y 322 × D 199 mm · montaj 188 × 305 mm · delik Ø6 mm.
HV100-018G3 Seçim ve Kullanım İpuçları: (1) Motor akımı: Motor etiket akımı 37 A'i aşmamalı; birden fazla motor paralel sürülecekse toplam motor akımının 1,1 katı invertör akımından küçük olmalı. (2) Ağır kalkış: Çok yüksek kalkış torku gereken yüklerde (kırıcı, vinç) bir üst güç (HV100-022G3) değerlendirin. (3) Vektör kontrol: SVC kullanmadan önce motor etiket değerlerini (02 grubu) girin ve motor parametre öğrenmesini (02.16) yapın. (4) Pompa makrosu: Makro seçmeden önce parametreleri fabrika ayarına döndürün (00.01). (5) Fren direnci: Hızlı duruş veya yük indirme varsa P+/PB'ye 32 Ω / 4000 W direnç bağlayın, direnci invertörden en az 100 mm uzağa ve yanmaz bir yüzeye monte edin. (6) Uzun motor kablosu: 380 V'ta motor kablosu 100 m'yi aşıyorsa çıkış reaktörü kullanın ve taşıyıcı frekansı düşürün. (7) Şebeke: 600 kVA üzeri trafo veya kompanzasyon kondansatörü anahtarlaması olan şebekelerde DC (P+/P1) veya AC reaktör ekleyin. (8) EMC: Hassas cihazlara yakın kurulumda harici giriş filtresi kullanın, kontrol kablolarını ekranlı ve güç kablolarından ayrı döşeyin. (9) Sıcak pano: 40°C üzerinde derating uygulayın, IP65 gerekiyorsa HV100W serisini değerlendirin.
Önemli Güvenlik ve Kullanım Uyarıları: (1) Kalifiye personel: Montaj ve kablolama yetkili elektrik personeli tarafından, enerji tamamen kesikken yapılmalı. (2) Bekleme süresi: Enerji kesildikten sonra kablolama/kontrol için en az 10 dakika bekleyin — DC bara kondansatörleri tehlikeli gerilim taşır. (3) Topraklama: PE terminali güvenilir şekilde topraklanmalı (≤100 Ω); birden fazla invertörde tek noktadan topraklama yapın, nötre bağlamayın. (4) Çıkışa şebeke bağlamayın: U, V, W terminallerine şebeke bağlamak cihazı tahrip eder. (5) Çıkışta kondansatör yok: Çıkışa kompanzasyon kondansatörü, varistör veya LC/RC filtre bağlamayın. (6) Çıkışta kontaktör: İnvertör çıkış verirken motor tarafındaki kontaktör açılıp kapanmamalı. (7) Giriş koruması: Girişte uygun değerde devre kesici kullanın; kaçak akım rölesi kullanılacaksa yüksek frekansa duyarlı tip seçin. (8) Acil stop: Bu invertörde güvenli tork kesme (STO) fonksiyonu belirtilmemiştir — acil durdurma için mekanik fren ve uygun emniyet devresi kullanın. (9) Uzun depolama: 1 yıldan uzun depolanan cihazı ilk enerjilendirmede gerilimi kademeli artırarak (varyak ile) besleyin.
✔ HNC HV100-018G3 — HV100 Serisi Akım Vektör Kontrollü Frekans İnvertörü | ✔ Güç: 18,5 kW / 25 HP (G tipi) | ✔ Giriş: 3 faz 380-440 V, 50/60 Hz, 38,5 A | ✔ Çıkış: 37 A, 0-440 V | ✔ ★ Aşırı yük: %150 1 dk · %200 4 sn | ✔ ★ Kontrol: V/F · gelişmiş V/F · V/F ayrık · SVC | ✔ Kalkış torku: %150 @ 0,5 Hz (SVC) | ✔ ★ Fren: dahili fren ünitesi (P+/PB) | ✔ I/O: 7 DI · 2 AI · 1 AO · 2 röle · 2 açık kollektör | ✔ Haberleşme: RS485 Modbus RTU | ✔ Fonksiyonlar: PID · 16 kademe · basit PLC · swing · pompa makroları | ✔ Kasa: 205 × 322 × 199 mm · IP20 | ✔ Uygulama: Pompa, fan, konveyör, tekstil, karıştırıcı, güneş pompası | ✔ Üretici: HNC Electric — orijinal ürün.
Teknik Özellikler :
| Genel Bilgiler | |
| Model | HV100-018G3 |
| Seri | HV100 — yüksek performanslı akım vektör invertörü |
| Tip | G — genel tip (sabit tork) |
| Üretici | HNC Electric Limited |
| Giriş / Çıkış | |
| Giriş Gerilimi | 3 faz 380-440 VAC (-%15 / +%10), 50/60 Hz |
| Giriş Akımı | 38,5 A |
| Motor Gücü | 18,5 kW / 25 HP |
| Çıkış Akımı | 37 A |
| Çıkış Gerilimi | 3 faz 0-440 V |
| Çıkış Frekansı | 0-300 Hz (düşük frekans modu) · 0-3000 Hz (yüksek frekans modu, V/F) |
| Aşırı Yük | %110 sürekli · %150 1 dk · %200 4 sn |
| Kontrol Performansı | |
| Kontrol Yöntemleri | V/F · gelişmiş V/F · V/F ayrık · sensörsüz akım vektör (SVC) |
| Kalkış Torku | %150 @ 0,5 Hz (SVC) · @ 1 Hz (gelişmiş V/F) · @ 3 Hz (V/F) |
| Hız Doğruluğu / Dalgalanma | ≤±%0,2 / ≤±%0,5 |
| Tork Yanıtı | ≤20 ms (SVC) |
| Taşıyıcı Frekans | 1,0-16,0 kHz |
| Hızlanma / Yavaşlama | 0,1 sn-3600 dk · 4 grup · lineer / S-eğrisi |
| Giriş / Çıkış Klemensleri | |
| Dijital Girişler | 7 (DI1-DI6 + HDI · HDI 0-50 kHz darbe) |
| Analog Girişler | AI1: 0-10 V / 0-20 mA · AI2: 0-10 V |
| Analog Çıkış | AO1: 0-10 V / 4-20 mA |
| Röle Çıkışları | 2 adet · 250 VAC / 2 A · 30 VDC / 1 A |
| Açık Kollektör Çıkışlar | Y1 (0-1 kHz) · HDO (0-50 kHz) · 50 mA / 30 V |
| Haberleşme | RS485 · Modbus RTU · 2400-115200 bps |
| Frenleme ve Fonksiyonlar | |
| Fren Ünitesi | Dahili (P+ / PB fren direnci terminali) |
| Önerilen Fren Direnci | 32 Ω · 4000 W (%10 ED) |
| Diğer Frenleme | DC frenleme · akı frenlemesi |
| Fonksiyonlar | PID · uyku/uyanma · 16 kademe hız · basit PLC · swing · sabit uzunluk · sayıcı · zamanlayıcı |
| Makrolar | Sabit basınç · 1+2 pompa · 3 pompa döngü · güneş pompası (MPPT) · CNC · yangın modu · EPS |
| Korumalar | Aşırı akım · aşırı/düşük gerilim · modül · termik · aşırı ısı · kısa devre · giriş/çıkış faz kaybı |
| Mekanik ve Ortam | |
| Boyutlar (G × Y × D) | 205 × 322 × 199 mm |
| Montaj Ölçüsü / Delik | 188 × 305 mm · Ø6 mm |
| Koruma Sınıfı | IP20 |
| Soğutma | Fan kontrollü hava soğutma |
| Çalışma Sıcaklığı | -10/+40°C (40-50°C deratingli) |
| Nem | %5-95 RH (yoğuşmasız) |
| Rakım | 1000 m üzeri her 1000 m'de %10 derating |
Sık Sorulan Sorular
HV100-018G3 hangi motorlarla kullanılabilir?
HV100-018G3, 3 faz 380-440 V şebekeden beslenen, 18,5 kW (25 HP) güce kadar asenkron AC motorlar için tasarlanmıştır. Motor etiketindeki nominal akım 37 A'i geçmemelidir. G (genel) tip olduğu için konveyör, karıştırıcı, ekstrüder gibi sabit torklu yüklerde de güvenle kullanılır (%150 1 dk, %200 4 sn aşırı yük). Birden fazla motor tek invertörle sürülecekse, toplam motor akımının 1,1 katı 37 A'den küçük olmalıdır. Çok ağır kalkışlı uygulamalarda (kırıcı, vinç) veya motor gücü sınırdaysa bir üst model olan HV100-022G3 (22 kW, 45 A) önerilir. Ariproses olarak motor etiketinize göre doğru modeli öneriyoruz.
Fren direnci gerekli mi? Fren ünitesi dahil mi?
HV100 serisinde 0,75-30 kW modellerde fren ünitesi cihazın içindedir; HV100-018G3'te de P+ ve PB terminalleri doğrudan fren direnci bağlantısı içindir. Fren direnci ise dahil değildir. Ne zaman gerekir: Yüksek ataletli yüklerin (büyük fan, volan, santrifüj) kısa sürede durdurulması, düşey yük indirme veya sık hızlanma/yavaşlama çevrimlerinde. Direnç olmadan invertör aşırı gerilim arızasına geçebilir. Kılavuz önerisi: 18,5 kW için 32 Ω, 4000 W (%10 kullanım oranı, %125 fren torku). Direnci invertörden en az 100 mm uzağa, yanmaz bir yüzeye monte edin. Normal pompa/fan uygulamalarında yavaşlama süresi yeterince uzun tutulursa genellikle fren direncine gerek kalmaz.
Sabit basınçlı su (hidrofor) uygulamasında nasıl kullanılır?
HV100-018G3'te bu iş için hazır makrolar vardır. (1) Parametreleri fabrika ayarına döndürün. (2) 00.01 parametresinden uygulamaya göre makro seçin: 1 = tek pompa sabit basınç, 2 = 1 değişken + 2 sabit hızlı pompa, 3 = 3 değişken pompa soft start döngüsü. (3) Basınç sensörünü (4-20 mA veya 0-10 V) AI1'e bağlayın (akım için JP3 jumper'ını Cin konumuna alın). (4) PID hedef basıncını ve uyku/uyanma eşiklerini ayarlayın (08 grubu). Talep olmadığında pompa uyur, basınç düştüğünde otomatik uyanır — böylece enerji tasarrufu sağlanır ve sistem korunur. Ariproses olarak pompa uygulamalarında parametre desteği veriyoruz.
PLC veya SCADA ile haberleşebilir mi?
Evet. HV100-018G3'te dahili RS485 portu ve Modbus RTU protokolü standart olarak bulunur. Ayarlar (11 grubu): slave adresi 1-247, haberleşme hızı 2400-115200 bps (fabrika 19200), veri formatı (ör. E,8,1). Hattın son cihazında sonlandırma direncini JP2 jumper'ı ile devreye alın. Çalıştırma komutu (00.03 = 2) ve frekans referansı (00.04 = 2) haberleşme üzerinden verilebilir; çıkış frekansı, akım, gerilim, arıza kodları gibi değerler okunabilir. Bağlantı için ekranlı bükümlü çift kablo kullanın. Siemens, Delta, Mitsubishi gibi Modbus RTU master destekleyen tüm PLC'lerle ve SCADA sistemleriyle çalışır.
Ürün orijinal HNC mi? Garanti ve tedarik?
Evet, orijinal HNC Electric ürünüdür. HNC Electric Limited; CNC sistemleri, endüstriyel robotlar, servo sürücüler, servo motorlar, PLC, HMI ve frekans invertörleri üreten ve 50'den fazla ülkede bayi ve satış sonrası hizmet ağı bulunan bir endüstriyel otomasyon üreticisidir. Garanti: HNC standart üretici garantisi. Tedarik: (1) Stok: HV100-018G3 stoktan hızlı temin. (2) Stokta yoksa: distribütör kanalından tedarik. (3) Toplu sipariş: miktar bazlı özel fiyat. Ariproses hizmetleri: Motor ve yük tipine göre invertör seçimi, HV100 serisi tüm güçler, IP65 HV100W serisi, fren direnci, giriş/çıkış reaktörü, EMC filtre, pompa paneli ve komple sürücü panosu çözümleri. İlgili modeller: HV100-011G3 (11 kW), HV100-015G3 (15 kW), HV100-018G3 (18,5 kW — bu ürün), HV100-022G3 (22 kW), HV100-030G3 (30 kW). Detaylı bilgi, güncel fiyat ve teklif için +90 532 224 04 33 veya info@ariproses.com.
