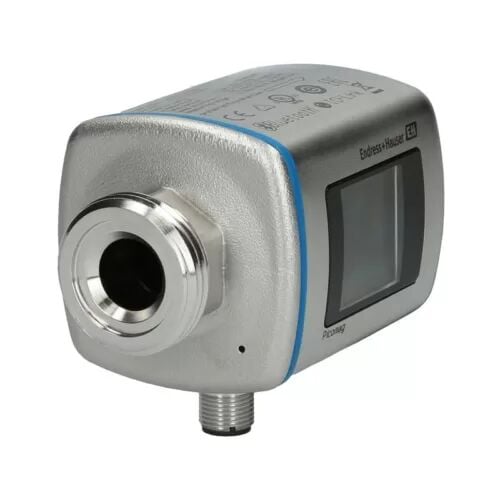

ENDRESS+HAUSER DMA20-AAAAA1 | Picomag DN20 Elektromanyetik Debimetre
Endress+Hauser DMA20-AAAAA1 Picomag DN20 (G 3/4") Kompakt Elektromanyetik (Manyetik-İndüktif) Debimetre — İletken Sıvılar için Çift Yönlü (Bidirectional) Hacimsel Debi Ölçümü 0,1-75 L/dk, ±%0,8 Ölçüm Doğruluğu, Aynı Cihazda Eş Zamanlı Debi + Ortam Sıcaklığı (-10/+70°C) + İletkenlik (20-30.000 µS/cm) Ölçümü, Toplam Sayaç ve Batch (Dozaj) Sayacı, IO-Link / 4-20 mA / 2-10 V / Puls-Frekans / Anahtarlama Çıkışı ve Konfigüre Edilebilir Durum Girişi, Bluetooth ile Kablosuz Kurulum ve Uzaktan Erişim (Ücretsiz SmartBlue Uygulaması), 1,4" Otomatik Döndürülebilir Arkadan Aydınlatmalı TFT Renkli Ekran, Benzersiz "Tıklama (Knock)" Fonksiyonu, Boş Boru Algılama, Basınç/Yoğunluk/Sıcaklık/Viskoziteden Bağımsız Ölçüm Prensibi, Basınç Kaybı Yaratmayan ve Hareketli Parça İçermeyen Bakımsız Tasarım, Islanan Malzemeler PEEK + 316L Paslanmaz Çelik + FKM Conta, Paslanmaz Çelik Gövde, G 3/4" Dış Vida Proses Bağlantısı, M12 4 Pinli Konnektör, 18-30 VDC Besleme, Maks. 3 W, 16 bar Basınç Dayanımı, IP65/IP67, Yüksek Şok ve Titreşim Dayanımı: Skid, Makine, Soğutma Devresi ve Yardımcı Tesis (Utility) Su Uygulamaları için Cep Boyutunda Çok Değişkenli Debimetre
Endress+Hauser · Picomag Serisi (Kompakt Elektromanyetik Debimetre) · ★ DN20 (3/4") versiyonu · Sipariş Kodu: DMA20-AAAAA1 · Alternatif kod: DMA20-1009/0 · Prensip: Elektromanyetik (manyetik-indüktif), çift yönlü · ★ Ölçüm aralığı: 0,1 - 75 L/dk · ★ Doğruluk: ±%0,8 · ★ 3 ölçüm 1 cihazda: debi + sıcaklık (-10/+70°C) + iletkenlik (20-30.000 µS/cm) · Sayaç: toplam + batch (dozaj) · Ortam: iletken sıvılar (≥10 µS/cm) · ★ Çıkışlar: IO-Link · 4-20 mA · 2-10 V · puls/frekans/anahtarlama · durum girişi (konfigüre edilebilir) · ★ Kurulum: Bluetooth + SmartBlue uygulaması · Ekran: 1,4" otomatik döner renkli TFT · Konfigürasyon (AAAAA1): AA = tehlikeli olmayan bölge · A = IO-Link/4-20mA/puls/switch/2-10V + durum girişi · A = PEEK, paslanmaz çelik; FKM conta; G dış vida; paslanmaz çelik gövde · A1 = cihaz modeli 1 · Bağlantı: G 3/4" dış vida · M12 (4 pin) · Besleme: 18-30 VDC · maks. 3 W · Basınç: 16 bar · Koruma: IP65/IP67 · Orijinal Endress+Hauser.
Bu Endress+Hauser debimetre son 24 saatte 19 proses mühendisi, skid üreticisi ve tesis sorumlusu tarafından incelendi — Stok ve fiyat için +90 532 224 04 33
Soğutma devresinde dolaşan suyu, bir makinenin proses hattını veya tesis içi bir yardımcı devreyi ölçmek gerektiğinde, klasik debimetreler çoğu zaman fazla büyük, fazla pahalı ve fazla bakım isteyen çözümlerdir. Endress+Hauser Picomag DMA20-AAAAA1, tam bu boşluğu dolduran cep boyutunda bir elektromanyetik debimetredir: DN20 (G 3/4") hattında 0,1-75 L/dk aralığını ±%0,8 doğrulukla ölçer. En çarpıcı yanı, tek cihazda debi, sıcaklık ve iletkenliği aynı anda vermesidir — üç ayrı sensör, üç ayrı montaj noktası ve üç ayrı kablolama yerine tek nokta. Elektromanyetik prensip sayesinde hareketli parça yoktur, kesit daralmadığı için basınç kaybı oluşmaz ve ölçüm basınç/yoğunluk/viskoziteden neredeyse bağımsızdır. Devreye alma, telefonunuzdan Bluetooth SmartBlue uygulamasıyla dakikalar içinde yapılır; IO-Link çıkışı cihazı tak-çalıştır şekilde fieldbus sistemine bağlar, klasik 4-20 mA / 2-10 V / puls çıkışları ise mevcut PLC altyapınızla uyumludur.
Ürün Kodu Çözümleme : DMA20-AAAAA1
Ürün Kodunun Anlamı
DMA15/20/25/50 = nominal çap (DN15/20/25/50) · AA = onay (tehlikeli olmayan bölge) · 1. A = çıkış/giriş paketi · 2. A = FKM conta + G dış vida (B = EPDM conta + G vida, C = FKM + NPT iç vida) · A1 = cihaz modeli · Alternatif kod: DMA20-1009/0
Ana Teknik Spesifikasyonlar
Debi
L/dk · DN20
çift yönlü
Doğruluk
elektromanyetik
prensip
Çıkış
4-20mA · 2-10V
puls/switch
Koruma
16 bar
316L gövde
Fiziksel Yapı : Kompakt Inline Debimetre
Sensör + Transmitter Tek Gövdede
- Nominal çapDN20 · G 3/4"
- Aralık0,1 - 75 L/dk
- IslananPEEK · 316L · FKM
- ElektrikM12 (4 pin)
- Ekran1,4" döner TFT
- KorumaIP65/67 · 16 bar
★ Üç Ölçüm Tek Cihazda : Debi + Sıcaklık + İletkenlik
Çok Değişkenli İzleme — Ek Maliyet ve Ek Ölçüm Noktası Olmadan
Picomag'ın en belirgin avantajı, tek bir cihazın aynı anda üç değer üretmesidir: (1) Hacimsel debi: 0,1-75 L/dk (DN20), ±%0,8 doğruluk, çift yönlü — akış yönü değişse de ölçüm devam eder. (2) Ortam (akışkan) sıcaklığı: -10 ile +70°C aralığında. (3) İletkenlik: 20-30.000 µS/cm aralığında. Neden önemli: (a) Daha az ölçüm noktası: Ayrı bir sıcaklık sensörü ve iletkenlik hücresi için ek bağlantı, ek kablolama ve ek montaj yeri gerekmez — hattı üç kez delmezsiniz. (b) Proses kalite kontrolü: Sıcaklık ve iletkenlik, yardımcı devrelerde akışkanın durumunu izlemenin en pratik yoludur — örneğin soğutma suyunda iletkenlik artışı kirlenme/tuzlanma göstergesi olabilir, sıcaklık ise devre performansını verir. (c) Toplam ve batch sayacı: Cihaz toplam tüketimi ve dozaj/batch miktarını da sayar — tüketim takibi ve dolum uygulamaları için ek cihaz gerekmez. (d) Boş boru algılama: Hat boşaldığında cihaz bunu bilir, yanlış okuma üretmez. Sonuç: tek nokta, tek kablo, üç değer ve daha düşük toplam sahip olma maliyeti.
★ Bluetooth SmartBlue + IO-Link : Dakikalar İçinde Devreye Alma
Telefondan Kablosuz Kurulum, Fieldbus'a Tak-Çalıştır Entegrasyon
Picomag, klasik debimetrelerin en zahmetli yanını — devreye alma ve parametreleme — ortadan kaldırır. (1) Bluetooth + SmartBlue: Cihaza her Bluetooth destekli akıllı telefon veya tabletten, ücretsiz SmartBlue uygulamasıyla güvenli şekilde bağlanırsınız. Parametreleri okur, değiştirir, ölçümleri canlı izlersiniz — erişimi zor montaj noktalarında (tavan, dar skid içi, sıcak bölge) merdivene çıkmadan. Kılavuz gerekmez; uygulama sezgiseldir. (2) IO-Link: Cihaz tak-çalıştır (plug-and-play) mantığıyla tüm fieldbus sistemlerine entegre olur — dijital haberleşmeyle tüm değerler (debi, sıcaklık, iletkenlik, sayaçlar, tanı) tek kablodan PLC'ye taşınır; cihaz değişiminde parametreler otomatik yüklenebilir. (3) Klasik çıkışlar: Mevcut altyapınız analog ise 4-20 mA veya 2-10 V, sayım/dozaj gerekiyorsa puls/frekans, eşik izleme gerekiyorsa anahtarlama çıkışı kullanılır; ayrıca konfigüre edilebilir durum girişi vardır. (4) Yerel kontrol: 1,4" renkli TFT ekran, montaj yönüne göre otomatik döner — cihaz ters de takılsa değerler düz okunur. (5) "Tıklama" fonksiyonu: Cihaza hafifçe vurarak menüde gezinebilir, hızlı çevrimdışı kontrol yapabilirsiniz.
Temel Özellikler ve Fonksiyonlar
DMA20-AAAAA1 Öne Çıkan Özellikleri
Çift Yönlü Ölçüm
0,1-75 L/dk · ±%0,8 · her iki akış yönü
3 Ölçüm 1 Cihazda
Debi + sıcaklık + iletkenlik eş zamanlı
Bluetooth SmartBlue
Telefondan kablosuz kurulum ve izleme
IO-Link + Analog
4-20 mA / 2-10 V / puls / switch + durum girişi
Döner TFT Ekran
1,4" renkli : montaj yönüne göre otomatik
Bakımsız Tasarım
Hareketli parça yok · basınç kaybı yok
FKM (A) mı EPDM (B) mi? : Conta ve Bağlantı Seçenekleri
Picomag DMA20 Konfigürasyon Karşılaştırması
| ÖZELLİK | DMA20-AAAAA1 (Bu Ürün) | DMA20-AAABA1 / AAACA1 |
| Conta Malzemesi | FKM (Viton tipi) | AAABA1: EPDM · AAACA1: FKM |
| Proses Bağlantısı | G 3/4" dış vida (BSPP) | AAABA1: G dış vida · AAACA1: NPT iç vida |
| Ölçüm Aralığı | 0,1-75 L/dk (aynı) | 0,1-75 L/dk |
| Çıkış Paketi | IO-Link/4-20mA/2-10V/puls (aynı) | IO-Link/4-20mA/2-10V/puls |
| Gövde / Islanan | Paslanmaz çelik · PEEK/316L (aynı) | Paslanmaz çelik · PEEK/316L |
| İdeal Kullanım | Yağ/hidrokarbon içerikli veya genel su devreleri (FKM) | Sıcak su, buhar kondensi, EPDM uyumlu ortamlar |
Endress+Hauser Picomag Serisi : Nominal Çaplar
Picomag DMA Aile Tablosu (Maksimum Debi)
| MODEL | NOMİNAL ÇAP | MAKS. DEBİ |
| DMA15 | DN15 (1/2") | 35 L/dk |
| DMA20 ✓ (bu ürün) | DN20 (3/4") | 75 L/dk |
| DMA25 | DN25 (1") | 150 L/dk |
| DMA50 | DN50 (2") | 750 L/dk |
Öne Çıkan Özellikler : 6'lı Özet
Debi
0,1-75 L/dkDN20 · çift yönlü · ±%0,8 doğruluk
Sıcaklık
-10/+70°CAkışkan sıcaklığı — ek sensörsüz
İletkenlik
20-30.000 µSAkışkan kalitesi izleme — ek maliyetsiz
Kurulum
BluetoothSmartBlue app — telefondan dakikalar içinde
Haberleşme
IO-Link+ 4-20 mA / 2-10 V / puls / switch
Kompakt
Skid'e SığarSensör + transmitter tek gövde · IP65/67
Tipik Uygulama Alanları
| Genel Bilgiler | |
| Sipariş Kodu | DMA20-AAAAA1 |
| Alternatif Kod | DMA20-1009/0 |
| Ürün Serisi | Picomag |
| Ürün Tipi | Kompakt elektromanyetik debimetre (inline) |
| Üretici | Endress+Hauser |
| Ölçüm | |
| Ölçüm Prensibi | Elektromanyetik (manyetik-indüktif), çift yönlü |
| Nominal Çap | DN20 (3/4") |
| Debi Aralığı | 0,1 - 75 L/dk |
| Ölçüm Doğruluğu | ±%0,8 |
| Sıcaklık Ölçümü | -10 / +70°C |
| İletkenlik Ölçümü | 20 - 30.000 µS/cm |
| Sayaçlar | Toplam sayaç + batch (dozaj) sayacı |
| Ölçülebilen Ortam | İletken sıvılar (≥10 µS/cm) |
| Ek Fonksiyon | Boş boru algılama |
| Çıkış ve Haberleşme | |
| Dijital Haberleşme | IO-Link |
| OUT 1 | Puls / frekans / anahtarlama çıkışı |
| OUT 2 | 4-20 mA / 2-10 V |
| Giriş | Konfigüre edilebilir durum girişi |
| Kablosuz | Bluetooth — SmartBlue uygulaması |
| Ekran | 1,4" arkadan aydınlatmalı renkli TFT, otomatik döner |
| Malzeme ve Bağlantı | |
| Islanan Malzemeler | PEEK · 1.4435/316L · 1.4404/316L · FKM |
| Conta Malzemesi | FKM |
| Gövde Malzemesi | 1.4404 (316L paslanmaz çelik) |
| Proses Bağlantısı | G 3/4" dış vida (adaptör setleri opsiyonel) |
| Elektrik Bağlantısı | M12 konnektör (4 pinli) |
| Besleme ve Dayanım | |
| Besleme Gerilimi | 18 - 30 VDC |
| Güç Tüketimi | Maks. 3 W |
| Basınç Dayanımı | 16 bar |
| Koruma Sınıfı | IP65 / IP67 |
| Mekanik Dayanım | Yüksek şok ve titreşim dayanımı |
| Konfigürasyon Kodu (AAAAA1) | |
| Onay | AA — Tehlikeli olmayan bölge |
| Çıkış; Giriş | A — IO-Link/4-20mA/puls/switch/2-10V; durum girişi |
| Sensör; Conta; Proses; Gövde | A — PEEK, paslanmaz çelik; FKM; G dış vida; paslanmaz çelik |
| Cihaz Modeli | A1 — 1 |
| İlgili Modeller | |
| DMA15 / DMA25 / DMA50 | DN15 (35 L/dk) · DN25 (150 L/dk) · DN50 (750 L/dk) |
| DMA20-AAABA1 | Aynı cihaz — EPDM conta versiyonu |
Soğutma Devresi, Skid ve Yardımcı Tesis Su Hatlarınız için Cep Boyutunda Akıllı E+H Debimetre
Stok, fiyat, debi/çap boyutlandırma (DN15-DN50), akışkana göre conta seçimi (FKM/EPDM), proses adaptörleri,
M12 kablo, IO-Link master ve PLC entegrasyonu, SmartBlue devreye alma desteği için hemen ulaşın.
