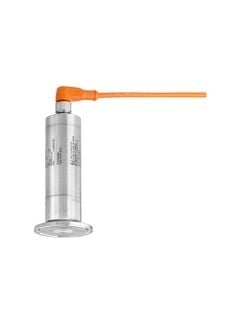

ENDRESS+HAUSER 0-1 bar (Gösterge) CERABAR PMP23-AA1M1HB3CJ Hijyenik Basınç Transmitteri 4-20 mA Tri-Clamp
Endress+Hauser Cerabar PMP23-AA1M1HB3CJ 0-1 Bar Hijyenik Basınç Transmitteri — Tri-Clamp ISO2852 / DIN32676 DN25-38 (1½") Bağlantı, Yüzeye Sıfır 316L Diyafram, EHEDG ve 3-A Uyumlu, 4-20 mA 2 Telli Çıkış, %0,3 Referans Doğruluk, 4 bar Aşırı Basınç Dayanımı, M12 Fiş IP65/67, CIP/SIP Temizliğe Uygun — Gıda, İçecek, Süt ve İlaç Prosesleri için Basınç Sensörü
Endress+Hauser · Cerabar PMP23 Serisi (Hijyenik Kompakt Basınç Transmitteri) · Sipariş Kodu: PMP23-AA1M1HB3CJ · Ölçüm aralığı: 0-1 bar gösterge (relatif) · Aşırı basınç: 4 bar · Çıkış: 4-20 mA (2 telli) · Besleme: 10-30 VDC · Doğruluk: %0,3 · Proses bağlantısı: Tri-Clamp ISO2852 DN25-38 (1½") + DIN32676 DN25-38 · Hijyen: EHEDG, 3-A · Diyafram: yüzeye sıfır 316L · Elektrik: M12 fiş, IP65/67 · Proses sıcaklığı: -10…+100 °C (135 °C / 1 saat) · Onay: Ex'siz alan · Orijinal Endress+Hauser
Stok durumu, güncel fiyat ve teslim süresi için hemen arayın: +90 532 224 04 33 — farklı aralık, clamp ölçüsü, IO-Link veya IP69 fişli PMP23 konfigürasyonları için de teklif veriyoruz.
Bir süt tankında, içecek dolum hattında ya da ilaç prosesinde basıncı ölçerken tek mesele doğruluk değildir: cihazın temizlenebilir olması, ürün biriktirmemesi ve denetimlerde belgelenebilir olması gerekir. Endress+Hauser Cerabar PMP23-AA1M1HB3CJ tam olarak bu ihtiyaç için tasarlandı. Yüzeye sıfır 316L diyafram, ölü hacim bırakmadan proses yüzeyiyle hizalanır; Tri-Clamp 1½" bağlantı, hijyenik tesislerde en yaygın standart olduğu için montajı ve sökülmesi saniyeler sürer. EHEDG ve 3-A uyumluluğu, gıda güvenliği denetimlerinde dokümantasyonunuzu kolaylaştırır. 0-1 bar ölçüm aralığı ise tank üstü basınç, düşük basınçlı hatlar ve filtre izleme gibi uygulamalarda yüksek çözünürlük sağlar.
Hijyenik Basınç Transmitteri Nedir?
Basınç transmitteri, bir sıvı veya gazın basıncını ölçüp 4-20 mA gibi standart bir sinyale çeviren ve PLC/SCADA'ya ileten cihazdır. Hijyenik basınç transmitteri ise bunu, gıda ve ilaç standartlarına uygun şekilde yapar: ürünle temas eden yüzeyler pürüzsüz ve yüzeye sıfırdır, bağlantılar Tri-Clamp, DIN 11851 veya Varivent gibi hijyenik standartlardadır ve cihaz CIP (yerinde temizlik) / SIP (yerinde sterilizasyon) çevrimlerine dayanır. PMP23-AA1M1HB3CJ'de 4 mA = 0 bar, 20 mA = 1 bar'a karşılık gelir.
Sipariş Kodu Çözümleme — PMP23-AA1M1HB3CJ
Sipariş Kodunun Anlamı
hijyenik
Ex'siz alan
4-20 mA
IP65/67
OPL 4 bar
mbar/bar
EHEDG · 3-A
AA = Ex onayı yok · 1 = 4-20 mA analog · M = M12 fiş, IP65/67 NEMA 4X · 1H = 1 bar / 100 kPa / 15 psi gösterge, aşırı yük 4 bar · B = sensör aralığına kalibre, birim mbar/bar · 3CJ = Tri-Clamp ISO2852 DN25-38 (1½") + DIN32676 DN25-38, EHEDG, 3-A
Ana Teknik Spesifikasyonlar
Ölçüm
gösterge (relatif)
OPL 4 bar
Çıkış
2 telli
10-30 VDC
Doğruluk
%0,2 URL/yıl
kararlılık
Proses
°C · 135 °C
1 saat (CIP/SIP)
Fiziksel Yapı — Tri-Clamp Bağlantılı Kompakt Gövde
Hijyenik Kompakt Transmitter
- Aralık0-1 bar (g)
- Aşırı basınç4 bar
- Çıkış4-20 mA, 2 telli
- Proses bağlantısıTri-Clamp 1½"
- Elektriksel Bağlantı NoktasıM12, IP65/67
- HijyenEHEDG · 3-A
★ EHEDG + 3-A — Denetime Hazır Hijyenik Tasarım
Yüzeye Sıfır Diyafram · Kaynaklı Bağlantı · Hijyen Sertifikaları
PMP23'ün hijyenik tasarımı üç temel üzerine kurulu: (1) Yüzeye sıfır (flush) 316L diyafram — proses yüzeyiyle hizalı olduğu için ürün kalıntısı ve bakteri birikimi için cep oluşmaz. (2) Tamamen kaynaklı proses bağlantısı — ek conta ihtiyacını azaltır, temizlik ve bakım daha güvenilir hale gelir. (3) Sertifikalar — EHEDG ve 3-A uyumluluğu ile ürünle temas eden malzemeler için EG1935/2004 ve FDA uyumluluğu, gıda güvenliği ve ilaç denetimlerinde dokümantasyon ve izlenebilirlik sağlar.
★ CIP/SIP Temizliğe Dayanıklı
-10…+100 °C Proses · 1 Saate Kadar 135 °C
Hijyenik tesislerde hatlar düzenli olarak sıcak kostik/asit çözeltileriyle (CIP) ve buharla (SIP) temizlenir. PMP23, -10…+100 °C sürekli proses sıcaklığında çalışır ve temizlik çevrimleri için 1 saate kadar +135 °C'ye dayanır. Ortam sıcaklığı aralığı -40…+85 °C'dir; soğuk odadan sıcak proses alanına kadar geniş bir çalışma bölgesine uyum sağlar. Uzun vadeli kararlılık %0,2 URL/yıl düzeyindedir — sık temizlik çevrimlerine rağmen ölçüm kayması minimumda kalır.
Temel Özellikler
PMP23-AA1M1HB3CJ Öne Çıkan Özellikleri
Tri-Clamp 1½"
ISO2852 / DIN32676 DN25-38 — hızlı, hijyenik montaj
Yüzeye Sıfır Diyafram
Ölü hacim yok — ürün birikmez
4-20 mA 2 Telli
Her PLC ve göstergeyle doğrudan uyumlu
M12 Fiş
Endüstri standardı konnektör, IP65/67
CIP/SIP
135 °C'ye kadar temizlik çevrimlerine dayanım
Kompakt Tasarım
Dar dolum ve proses ekipmanlarına kolay montaj
Cerabar PMP23 (Hijyenik) vs Cerabar PMP21 (Endüstriyel)
Hangi Cerabar Bana Uygun?
| ÖZELLİK | PMP23 (Bu Ürün) | PMP21 |
| Hedef sektör | Gıda, içecek, süt, ilaç | Genel endüstri, hidrolik |
| Diyafram | Yüzeye sıfır 316L | 316L metal (dişli bağlantı içinde) |
| Proses bağlantısı | Tri-Clamp, DIN 11851, SMS, Varivent, G1, M24 | G1/4, G1/2, NPT dişli |
| Hijyen onayları | EHEDG, 3-A, EG1935/2004 | — |
| Ölçüm aralığı (seri) | 400 mbar … 40 bar | 400 mbar … 400 bar |
| Proses sıcaklığı | -10…+100 °C (135 °C/1 sa) | -40…+100 °C |
| Doğruluk | %0,3 | %0,3 |
Cerabar PMP23 — Gösterge Basıncı Ölçüm Aralıkları
Sensör Aralığı Kodları (sipariş kodunun 5.-6. hanesi)
| KOD | ÖLÇÜM ARALIĞI | AŞIRI BASINÇ (OPL) |
| 1F | 400 mbar | 1,6 bar |
| 1H ✓ (bu ürün) | 1 bar | 4 bar |
| 1K | 2 bar | 10 bar |
| 1M | 4 bar | 16 bar |
| 1P | 10 bar | 40 bar |
| 1Q | 16 bar | 64 bar |
| 1S | 40 bar | 160 bar |
Öne Çıkan Özellikler — 6'lı Özet
Düşük Basınç
0-1 barTank ve hat basıncında yüksek çözünürlük
Hijyen
EHEDG · 3-AGıda ve ilaç denetimlerine hazır
Bağlantı
Tri-Clamp 1½"DN25-38 — en yaygın hijyenik standart
Temizlik
CIP/SIP135 °C'ye kadar (1 saat)
Hassasiyet
%0,3%0,2 URL/yıl kararlılık
Sinyal
4-20 mA2 telli, 10-30 VDC
Tipik Uygulama Alanları
| Genel Bilgiler | |
| Sipariş Kodu | PMP23-AA1M1HB3CJ |
| Ürün Serisi | Cerabar PMP23 |
| Ürün Tipi | Hijyenik kompakt basınç transmitteri (gösterge basıncı) |
| Üretici | Endress+Hauser |
| Onay | AA – Ex'siz alan (genel kullanım) |
| Ölçüm | |
| Sensör Tipi | Piezorezistif, yüzeye sıfır metal diyafram |
| Ölçüm Aralığı | 0-1 bar gösterge (100 kPa / 15 psi) |
| Aşırı Basınç Limiti (OPL) | 4 bar (400 kPa / 60 psi) |
| Kalibrasyon / Birim | Sensör aralığı, mbar/bar |
| Referans Doğruluk | %0,3 |
| Uzun Vadeli Kararlılık | %0,2 URL / yıl |
| Elektrik | |
| Çıkış | 4-20 mA, 2 telli |
| Besleme Gerilimi | 10-30 VDC |
| Elektrik Bağlantısı | M12 fiş |
| Koruma Sınıfı | IP65/67 / NEMA Tip 4X |
| Mekanik ve Çevre | |
| Proses Bağlantısı | Tri-Clamp ISO2852 DN25-38 (1½"), DIN32676 DN25-38 |
| Diyafram Malzemesi | 316L, yüzeye sıfır (flush) |
| Proses Sıcaklığı | -10 … +100 °C (1 saate kadar +135 °C) |
| Ortam Sıcaklığı | -40 … +85 °C |
| Temizlik | CIP / SIP uygun |
| Sertifika | |
| Hijyen | EHEDG · 3-A · EG1935/2004 (ürünle temas eden malzemeler) |
| Ex Onayı | Yok (bu kod) — ATEX/IECEx versiyonları ayrıca sipariş edilebilir |
Gıda, İçecek, Süt ve İlaç Prosesleriniz için Orijinal Endress+Hauser Hijyenik Basınç Transmitteri
Stok, güncel fiyat, doğru ölçüm aralığı ve clamp ölçüsü seçimi, sertifika ve kalibrasyon seçenekleri
ve komple Endress+Hauser hijyenik ölçüm çözümleri için hemen ulaşın.
