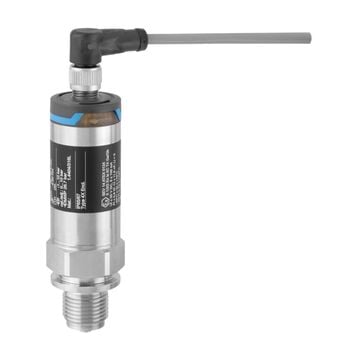

ENDRESS+HAUSER 0-100 bar (Gösterge) CERABAR PMP21-AA1U1UBWTJ+HA Basınç Transmitteri 4-20 mA G1/4 316L
Endress+Hauser Cerabar PMP21-AA1U1UBWTJ+HA 0-100 Bar Basınç Transmitteri — 4-20 mA 2 Telli Analog Çıkış, Piezorezistif Metal Sensör, 160 bar Aşırı Basınç Dayanımı, %0,3 Referans Doğruluk, G1/4 EN837 316L Proses Bağlantısı, ISO4400 M16 (DIN 43650) Valf Fişi IP65, 316L Paslanmaz Gövde ve Diyafram, Yağ ve Gresten Arındırılmış (Basınç Ölçer / Basınç Sensörü)
Endress+Hauser · Cerabar PMP21 Serisi (Kompakt Metal Sensörlü Basınç Transmitteri) · Sipariş Kodu: PMP21-AA1U1UBWTJ+HA · Ölçüm aralığı: 0-100 bar gösterge (relatif) · Aşırı basınç (OPL): 160 bar · Çıkış: 4-20 mA (2 telli) · Besleme: 10-30 VDC · Doğruluk: %0,3 · Proses bağlantısı: G1/4 EN837 dış diş, 316L · Elektrik: ISO4400 M16 valf fişi, IP65 / NEMA 4X · Sertifika: Ex'siz (genel alan) · Servis (+HA): yağ ve gresten arındırılmış · Orijinal Endress+Hauser — Ariproses güvencesiyle
Stok durumu, güncel fiyat ve teslim süresi için hemen arayın: +90 532 224 04 33 — farklı aralık, bağlantı veya Ex onaylı PMP21 konfigürasyonları için de teklif veriyoruz.
Hidrolik bir ünitede, pompa çıkışında veya yüksek basınçlı bir proses hattında basıncı doğru ve sürekli izlemek, hem verimliliği hem de güvenliği doğrudan etkiler. Endress+Hauser Cerabar PMP21-AA1U1UBWTJ+HA, bu ihtiyaç için tasarlanmış 0-100 bar aralıklı, 4-20 mA çıkışlı bir basınç transmitteridir. Basınç, 316L paslanmaz çelik diyaframı esnetir; içerideki dolgu sıvısı bu basıncı yarı iletken bir Wheatstone köprüsüne iletir ve köprü çıkışındaki değişim, PLC'nizin doğrudan okuyabileceği standart bir akım sinyaline çevrilir. Sonuç: yüksek tekrarlanabilirlik, uzun vadeli kararlılık ve el kadar bir gövdede endüstriyel dayanıklılık.
Basınç Transmitteri Nedir? (Kısa Cevap)
Basınç transmitteri (basınç sensörü ya da basınç ölçer olarak da anılır), bir sıvı veya gazın basıncını ölçerek 4-20 mA, 0-10 V veya dijital bir sinyale dönüştüren saha cihazıdır. Bu sinyal PLC, SCADA, panel göstergesi veya kontrol cihazı tarafından okunur. Manometreden farkı, değeri uzaktan izlenebilir ve otomasyona bağlanabilir hale getirmesidir. PMP21-AA1U1UBWTJ+HA, endüstride en yaygın standart olan 4-20 mA 2 telli çıkışı kullanır: 4 mA = 0 bar, 20 mA = 100 bar.
Sipariş Kodu Çözümleme — PMP21-AA1U1UBWTJ+HA
Sipariş Kodunun Anlamı
metal sensör
Ex'siz alan
4-20 mA
valf fişi IP65
OPL 160 bar
mbar/bar
316L
arındırılmış
AA = Ex onayı yok (genel alan) · 1 = 4-20 mA analog · U = ISO4400 M16 valf fişi, IP65 NEMA 4X · 1U = 100 bar / 10 MPa / 1500 psi gösterge, aşırı yük 160 bar · B = sensör aralığına kalibre, birim mbar/bar · WTJ = Diş ISO228 G1/4 EN837, 316L · +HA = Servis: yağ ve gresten temizlenmiş
Ana Teknik Spesifikasyonlar
Ölçüm
gösterge (relatif)
OPL 160 bar
Çıkış
2 telli
10-30 VDC
Doğruluk
referans
doğruluk
Proses
°C proses
sıcaklığı
Fiziksel Yapı — Kompakt 316L Gövde
Kompakt Basınç Transmitteri
- Ölçüm Aralığı0-100 Bar (G : Gauge - Gösterge Basıncı)
- Aşırı basınç160 bar
- Çıkış4-20 mA, 2 telli
- Proses BağlantısıG1/4 EN837, 316L
- Elektriksel Bağlantı NoktasıISO4400 M16 IP65
- Malzeme316L Gövde + Diyafram
★ Piezorezistif Metal Sensör — Yüksek Basınçta Kararlı Ölçüm
%0,3 Doğruluk · %0,2 URL/yıl Uzun Vadeli Kararlılık
PMP21'in kalbinde piezorezistif (yarı iletken) bir sensör bulunur. Proses basıncı 316L metal diyaframı esnetir, dolgu sıvısı bu kuvveti Wheatstone köprüsüne aktarır ve basınçla orantılı sinyal üretilir. Avantajları: (1) 100 bar gibi yüksek basınçlarda doğrusal ve tekrarlanabilir ölçüm. (2) Üretici verilerine göre yılda URL'nin %0,2'si düzeyinde uzun vadeli kararlılık — sık kalibrasyon ihtiyacı azalır. (3) Metal diyafram, seramiğe göre basınç darbelerine ve yüksek basınca daha uygundur. (4) 160 bar aşırı basınç dayanımı, hidrolik sistemlerdeki ani piklere karşı güvenlik payı sağlar.
★ +HA Servisi — Yağ ve Gresten Arındırılmış
Islak Yüzeyler Temizlenmiş Olarak Teslim
Sipariş kodundaki +HA, Endress+Hauser'in "570 – Servis" başlığı altındaki "yağ ve gresten arındırılmış" (cleaned from oil + grease) seçeneğidir. Prosesle temas eden yüzeyler fabrikada yağ ve gres kalıntılarından temizlenir. Neden önemli: Yağ kalıntısının istenmediği boya ve kaplama hatları, saf su ve gaz sistemleri, laboratuvar ve hassas proses uygulamalarında kontaminasyon riskini azaltır. Not: Bu opsiyon oksijen servisi temizliği değildir; saf oksijen uygulamaları için ayrı bir temizlik sınıfı gerekir — teklif aşamasında bize danışın.
Temel Özellikler
PMP21-AA1U1UBWTJ+HA Öne Çıkan Özellikleri
4-20 mA , 2 Telli
Besleme ve sinyal aynı iki telde — kolay kablolama
DIN 43650 Fiş
ISO4400 M16 valf fişi — hızlı sök/tak, IP65
G1/4 EN837
Manometre tipi standart bağlantı — kolay değişim
316L Paslanmaz
Gövde ve ıslak parçalar korozyona dayanıklı
Kompakt Boyut
Dar alanlara, hidrolik bloklara kolay montaj
Gemi Onayları
PMP21 serisi DNV, ABS, LR, RINA, BV tip onaylı
Cerabar PMP21 (Metal) vs Cerabar PMC21 (Seramik)
Hangi Cerabar Bana Uygun?
| ÖZELLİK | PMP21 (Bu Ürün) | PMC21 |
| Sensör | Piezorezistif, 316L metal diyafram | Kapasitif, yağsız seramik diyafram |
| Ölçüm aralığı (seri) | 400 mbar … 400 bar | 100 mbar … 40 bar |
| Proses sıcaklığı | -40 … +100 °C | -25 … +100 °C |
| Doğruluk | %0,3 | %0,3 |
| Güçlü yanı | Yüksek basınç, hidrolik, darbe | Aşındırıcı ortam, düşük basınç |
| 100 bar uygulama | ✔ Uygun | ✘ Aralık dışı (maks. 40 bar) |
Cerabar PMP21 — Gösterge Basıncı Ölçüm Aralıkları
Sensör Aralığı Kodları (sipariş kodunun 5.-6. hanesi)
| KOD | ÖLÇÜM ARALIĞI | AŞIRI BASINÇ (OPL) |
| 1F | 400 mbar | 1,6 bar |
| 1H | 1 bar | 4 bar |
| 1K | 2 bar | 10 bar |
| 1M | 4 bar | 16 bar |
| 1N | 6 bar | 24 bar |
| 1P | 10 bar | 40 bar |
| 1Q | 16 bar | 64 bar |
| 1R | 25 bar | 100 bar |
| 1S | 40 bar | 160 bar |
| 1U ✓ (bu ürün) | 100 bar | 160 bar |
| 1W | 400 bar | 600 bar |
Öne Çıkan Özellikler — 6'lı Özet
Yüksek Basınç
0-100 barHidrolik ve yüksek basınçlı hatlar
Hassasiyet
%0,3Yüksek tekrarlanabilirlik
Standart Sinyal
4-20 mAHer PLC ve göstergeyle uyumlu
Dayanıklılık
OPL 160 barBasınç piklerine karşı pay
Malzeme
316LPaslanmaz gövde + diyafram
Temizlik
+HAYağ ve gresten arındırılmış
Tipik Uygulama Alanları
| Genel Bilgiler | |
| Sipariş Kodu | PMP21-AA1U1UBWTJ+HA |
| Ürün Serisi | Cerabar PMP21 |
| Ürün Tipi | Kompakt basınç transmitteri (gösterge basıncı) |
| Üretici | Endress+Hauser |
| Onay | AA – Ex'siz alan (genel kullanım) |
| Ölçüm | |
| Sensör Tipi | Piezorezistif, metal proses diyaframı |
| Ölçüm Aralığı | 0-100 bar gösterge (10 MPa / 1500 psi) |
| Aşırı Basınç Limiti (OPL) | 160 bar (16 MPa / 2400 psi) |
| Kalibrasyon / Birim | Sensör aralığı, mbar/bar |
| Referans Doğruluk | %0,3 |
| Uzun Vadeli Kararlılık | %0,2 URL / yıl |
| Elektrik | |
| Çıkış | 4-20 mA, 2 telli |
| Besleme Gerilimi | 10-30 VDC |
| Elektrik Bağlantısı | ISO4400 M16 valf fişi (DIN 43650) |
| Koruma Sınıfı | IP65 / NEMA Tip 4X |
| Mekanik ve Çevre | |
| Proses Bağlantısı | Diş ISO228 G1/4 EN837 (dış diş) |
| Proses Bağlantısı Malzemesi | 316L (1.4404) |
| Gövde / Diyafram | 316L paslanmaz çelik |
| Proses Sıcaklığı | -40 … +100 °C |
| Ortam Sıcaklığı | -40 … +85 °C |
| Servis Opsiyonu | +HA – Yağ ve gresten arındırılmış |
| Sertifika | |
| Gemi Tip Onayları (seri) | DNV · ABS · LR · RINA · Bureau Veritas |
| Ex Onayı | Yok (bu kod) — Ex ia versiyonları ayrıca sipariş edilebilir |
Hidrolik, Pompa ve Yüksek Basınçlı Hatlarınız için Orijinal Endress+Hauser 0-100 Bar Basınç Transmitteri
Stok, güncel fiyat, doğru ölçüm aralığı seçimi, farklı bağlantı veya Ex onaylı PMP21 konfigürasyonları
ve komple Endress+Hauser proses ölçüm çözümleri için hemen ulaşın.
