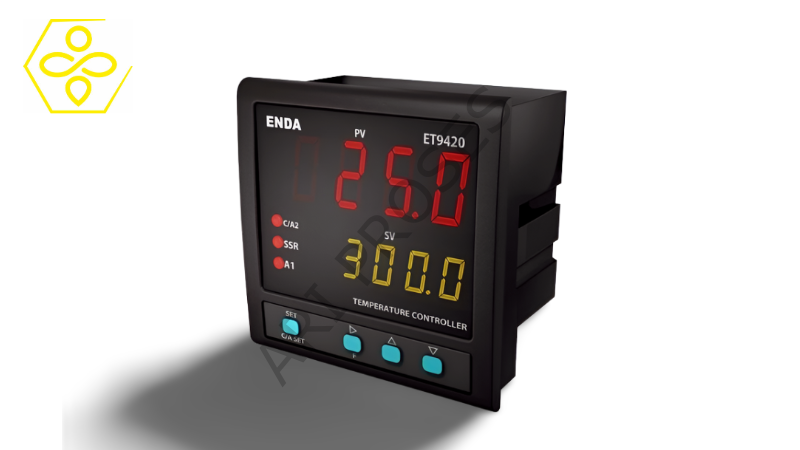

ET9420-UV PID Dijital Termostat 96x96mm 90-250V AC 50/60Hz

ENDA | ET9420-230 Sıcaklık Kontrol Cihazı Muadili

ENDA ET9420-UV

Seçilebilir çift set değeri girebilme.
Seçilebilir termokupl tipleri.
PID parametrelerinin otomatik heaplanması (SELF TUNE) Not: Sistem ilk kez çalıştırmadan önce PID
parametreleri biliniyorsa cihaza değerler giriş yapılmalı, bilinmiyor ise SELF TUNE özelliği çalışıtırılmalıdır.
Üç farklı özellik atanabilen dijital giriş.
Üç farklı özellik atanabilen F fonksiyon tuşu
Soft-Start özelliği
Seçilebilir SSR kontrol çıkışı
İkinci alarm ya da sıcaklık kontrol çıkışı olarak kullanılabilen C/A2 röle çıkışı
Birinci alarm çıkışı veya PID soğutma çıkışı olarak kullanılabilen A1 röle çıkışı
Seçilebilir Isıtma-Soğutma kontrolü
Giriş için offset özelliği
Prob arızası durumunda röle konumlarını seçebilme veya periyodik oto-periyodik çalışma
RS-485 ModBUS protokolüyle (bu özellikle ekstra opsiyonel seçimdir ve cihazın donanımı ile fiyatını değiştiren özelliktir)
EN Standartlarına göre CE belgeli

ET9420-UV PID Dijital Termostat 96x96mm 90-250V AC 50/60Hz ENDA Sıcaklık Kontrol Cihazı ET9420-230 Muadili

Ortam/Depolama Sıcaklığı	0...50 ºC / -25...70 ºC
Bağıl Nem	31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı	EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20
Yükseklik (Deniz seviyesinden yüksekliği için çalışabilir yükseklik bilgisi)	Maksimum 2000 Metre
Besleme Voltajı	90/250V AC +%10 -%20 (220 Volt AC Besleme İle Çalışır)
Güç Tüketimi	7VA (cihaz çalışırken kendi üzerinde harcadığı elektrik güç sarfiyatı)
Bağlantı Terminali	Soketli klemens girişleri mevcuttur
Skala	Pt-100 rezistans termometre -199.9...600.0 °C / -200...600 °C Fe-Const (J) termokupl -30...600 °C / -30.0...600.0 °C NiCr-Ni (K) termokupl -30...1300 °C / -30.0...-999.9 °C Fe-CuNi (L) termokupl -30...600 °C / -30.0...-600.0 °C Cu-CuNi (T) termokupl -30...400 °C / -30.0...-400.0 °C Pt10Rh-Pt (S) termokupl -40...1700 °C Pt13Rh-Pt(R) termokupl -40...1700 °C
Doğruluk	±%0.5 (tam skalanın) ±1 hane (termokupl için), ±%0.2 (tam skalanın) ±1 hane (Pt-100 rezistans termometre için)
Hat Direnci (Yük Direnci)	Maksimum: 100 ohm
C/A2 Çıkışı	Röle: 250V AC, 8A (rezistif yük için), NO+NC kontrol veya Alarm2 çıkışı olarak seçilebilir
A1 Çıkışı	Röle: 250V AC, 8A ( rezistif yük için), NO (Alarm1 ve Soğutma kontrol çıkışı olarak seçilebilir)
SSR Çıkışı	24V, 20mA
Röle Ömrü	Yüksüz: 30.000.000 anahtarlama; 250V AC, 2A \| Rezistif Yükte: 300.000 anahtarlama
Kontrol Biçimi	Tek set-değer ve alarm kontrolü
Kontrol Yöntemi	On-Off, P, PI, PD, PID (seçilebilir)
A/D (Analog / Dijital) Dönüştürücü	12 bit çözünürlük
Örnekleme Zamanı (Ölçüm Esnasında Örnek Alma Süresi)	100 ms (mili saniye)
Oransal Band	%0.0 ile %100.0 arasında ayarlanabilir. Pb=%0.0 ise On-Off kontrol seçilir
Kontrol Periyodu	1 ile 250 saniye arasında ayarlanabilir
Histerisiz	1 ile 50 °C/F arasında ayarlanabilir
Çıkış Gücü	Set değerindeki oran %0 ile %100 arasında ayarlanabilir
Montaj Şekli	Pano veya Panel Kapağına Kesim Ölçülerine Göre Kesimden Sonra, Gergi Sıkıştırılarak Panoya Yerleştririlr
Ebat Ölçüleri	96x96x50mm (Genişlik: 96mm x Yükseklik: 96mm x Derinlik: 50 mm)
Ağırlık	Yaklaşık 400 gram (ambalajlı olarak)
