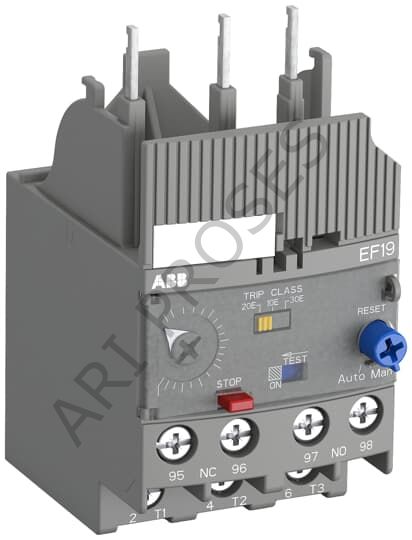

ABB EF19-6.3 1SAX121001R1104 Elektronik Aşırı Yük Rölesi
ABB EF19-6.3 (1SAX121001R1104) EF19 Serisi Kendinden Beslemeli Elektronik Aşırı Yük Rölesi (EOR) : 1,9-6,3 A Ayarlanabilir Akım Aralığı, Seçilebilir Trip Sınıfı (10E / 20E / 30E), Motor Aşırı Yük ve Faz Kaybı Koruması, Sıcaklık Kompanzasyonu, 1NO Sinyal + 1NC Trip Yardımcı Kontak, Manuel / Otomatik Reset Seçimi, Trip-Free Mekanizma, STOP ve Test Fonksiyonları, Trip Göstergesi, Döner Ayar Düğmesi, Entegre Akım Trafosu, AF09-AF16 Serisi Kontaktörlere Direkt Montaj (44,4 mm Genişlik), 2,2 kW (400/415 VAC) Motor Gücü, Vidalı Ana Devre Bağlantısı, IP20, ATEX ve IECEx Sertifikalı : Motor Koruma, MCC Panoları ve Endüstriyel Otomasyon Uygulamaları için Hassas ve Geniş Aralıklı Elektronik Termik Röle
ABB · EF19 Serisi (Elektronik Aşırı Yük Rölesi : EOR) · Sipariş Kodu: 1SAX121001R1104 · Tip: EF19-6.3 · ★ Ayar aralığı: 1,9 - 6,3 A (döner düğme) · Motor gücü: ~2,2 kW (400/415 VAC) · ★ Kendinden beslemeli: Harici besleme gerektirmez · ★ Trip sınıfı: Seçilebilir 10E / 20E / 30E · Koruma: Aşırı yük + faz kaybı · Kontaklar: 1NC (trip) + 1NO (sinyal) · Reset: Manuel / otomatik seçilebilir · Fonksiyonlar: STOP · Test · trip göstergesi · trip-free mekanizma · ★ Sıcaklık kompanzasyonu : geniş çalışma sıcaklığı · Montaj: AF09-AF16 kontaktörlere direkt (44,4 mm) · Bağlantı: Vidalı terminal · Koruma sınıfı: IP20 · ★ Sertifika: ATEX + IECEx (Ex ortam motor koruması) · Orijinal ABB .
Bu ABB elektronik aşırı yük rölesi son 24 saatte 23 pano üreticisi, elektrik mühendisi ve bakım teknisyeni tarafından incelendi : Stok ve fiyat için +90 532 224 04 33
Motorların en yaygın arıza nedenlerinden ikisi aşırı yüklenme ve faz kaybıdır : her ikisi de sargı sıcaklığını hızla yükselterek motoru yakabilir. ABB EF19-6.3, bu riske karşı geliştirilen elektronik ölçüm tabanlı bir aşırı yük rölesidir: klasik bimetal termik röle kadar kolay kullanılır, ancak çok daha geniş ayar aralığı (1,9-6,3A), daha yüksek hassasiyet, seçilebilir trip sınıfı (10E/20E/30E) ve güvenilir faz kaybı algılama sunar. Kendinden beslemeli olduğu için harici besleme kablosu gerektirmez; ABB AF09-AF16 kontaktörlerin altına direkt monte edilerek kompakt bir yolverici oluşturur. ATEX/IECEx sertifikalarıyla patlayıcı ortam motor korumasında da kullanılabilir.
Ürün Kodu Çözümleme : EF19-6.3
Ürün Kodunun Anlamı
EF = Electronic overload relay · 19 = gövde boyutu (AF09-AF16 kontaktörler ile) · 6.3 = üst ayar akımı → aralık 1,9-6,3A · Sipariş kodu: 1SAX121001R1104 · Aile: EF19 (0,1-18,9A modelleri) ve EF45 (üst boy)
Ana Teknik Spesifikasyonlar
Ayar Aralığı
döner düğme
geniş 1:3,3
Trip Sınıfı
seçilebilir
kalkışa göre
Motor Gücü
400/415 VAC
3 faz
Kontaklar
trip + sinyal
yardımcı
Kendinden Beslemeli Elektronik Röle (EOR) : Hassas, Geniş Aralıklı, Enerji Verimli
Klasik bimetal termik röleler, ısınan bimetal şeritlerle çalışır : dar ayar aralığı (~1:1,5), sınırlı hassasiyet ve iç güç kaybı dezavantajlarıyla. EF19-6.3 ise akımı entegre akım trafolarıyla elektronik olarak ölçer: (1) Geniş ayar aralığı (1,9-6,3A · 1:3,3): Tek model birçok motor gücünü kapsar → stok/çeşit azalır. (2) Yüksek hassasiyet: Ayarlanan akıma daha doğru trip → gereksiz duruş da, geç koruma da azalır. (3) Düşük güç kaybı: Bimetal ısıtıcı yok → panoda daha az ısı, enerji tasarrufu. (4) Kendinden beslemeli: Harici A1/A2 besleme kablosu gerekmez — ölçtüğü motor akımından beslenir → montaj klasik termik kadar basit. (5) Sıcaklık kompanzasyonu: Ortam sıcaklığı değişse de trip eğrisi kararlı kalır.
★ Seçilebilir Trip Sınıfı : 10E / 20E / 30E
Kalkış Karakterine Göre Trip Sınıfı Seçimi
Trip sınıfı, rölenin 7,2×Ie akımda kaç saniye içinde açacağını belirler. 10E: Normal kalkışlı motorlar (pompa, küçük fan) : hızlı koruma. 20E: Orta ağırlıkta kalkış (yüklü konveyör, karıştırıcı). 30E: Ağır kalkış — yüksek ataletli yükler (büyük fan, santrifüj, değirmen) uzun kalkış süresince gereksiz trip olmadan başlar. Avantaj: Klasik termikte sınıf sabittir; EF19-6.3'te tek üründe üç sınıf seçilebilir → yanlış seçim riski ve ürün çeşidi azalır. "E" (Enhanced): IEC 60947-4-1'e göre daha dar trip toleransı — daha hassas ve tekrarlanabilir koruma.
Temel Özellikler ve Fonksiyonlar
EF19-6.3 Öne Çıkan Özellikleri
Geniş Ayar (1,9-6,3A)
Döner düğme — tek model birçok motoru kapsar
Faz Kaybı Koruması
Faz kesilmesinde hızlı ve güvenilir açma
Manuel/Oto Reset
Uygulamaya göre reset modu seçimi
Test + STOP
Trip devresi testi ve motor durdurma fonksiyonu
Trip Göstergesi + 1NO
Yerinde gösterge + uzak arıza sinyali
ATEX + IECEx
Patlayıcı ortam (Ex) motor koruması
EF19-6.3 (Elektronik) vs Klasik Bimetal Termik Röle
Elektronik mi, Klasik Termik mi?
| ÖZELLİK | EF19-6.3 (Bu Ürün) | Klasik Bimetal Termik (örn. TF42) |
| Ölçüm | Elektronik (akım trafosu) | Bimetal (ısıl) |
| Ayar Aralığı | 1,9-6,3A (1:3,3 geniş) | Dar (~1:1,5) |
| Trip Sınıfı | Seçilebilir 10E/20E/30E | Sabit (genelde 10) |
| Hassasiyet | Yüksek (E sınıfı) | Standart |
| Güç Kaybı | Düşük | Yüksek (ısıtıcı elemanlar) |
| Harici Besleme | Gerekmez (kendinden beslemeli) | Gerekmez |
| ATEX/IECEx | Var | Modele bağlı |
ABB EF19 Serisi : Ayar Aralığı Modelleri (Örnekler)
EF19 Elektronik Aşırı Yük Rölesi Aralıkları
| MODEL | AYAR ARALIĞI | TİPİK MOTOR (400V) |
| EF19-0.32 | 0,1 - 0,32 A | Çok küçük motor |
| EF19-1.0 | 0,3 - 1,0 A | ~0,25 kW |
| EF19-2.7 | 0,8 - 2,7 A | ~0,75-1,1 kW |
| EF19-6.3 ✓ (bu ürün) | 1,9 - 6,3 A | ~2,2 kW |
| EF19-18.9 | 5,7 - 18,9 A | ~7,5 kW |
| EF45 serisi | Üst boy (AF26-AF38) | Daha büyük motorlar |

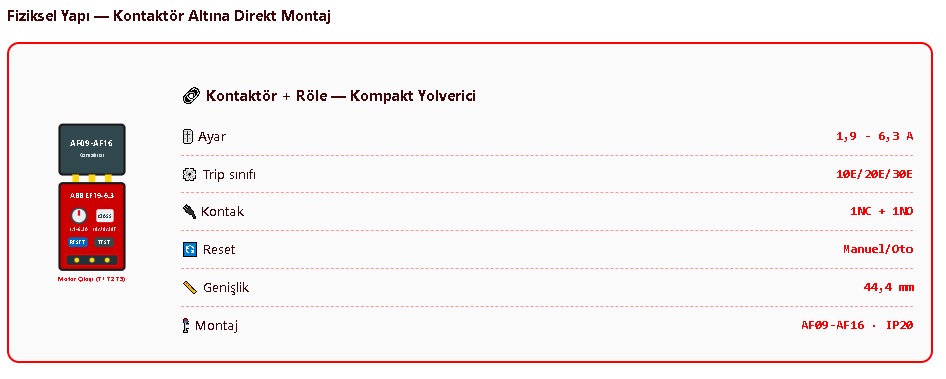

Öne Çıkan Özellikler : 6'lı Özet
Geniş Ayar
1,9-6,3ATek model — çok motor gücü
Trip Sınıfı
10/20/30EKalkış karakterine göre seçim
Kendinden Beslemeli
Harici yokBesleme kablosu gerektirmez
Faz Kaybı
KorumaFaz kesilmesinde güvenli açma
Direkt Montaj
AF09-AF16Kontaktör altına — 44,4 mm
Sertifikalar
ATEX/IECExEx ortam motor koruması
