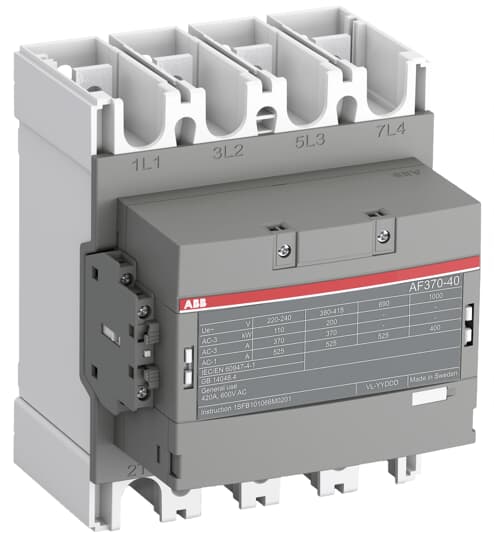

ABB AF370-40-11-13 | 1SFL607102R1311 370A 4 Kutuplu (4NO) AF Serisi Geniş Gerilim Bobinli Kontaktör
ABB Orijinal 4 Kutuplu (4NO) 370A AC3 100-250V AC/DC Bobin Nötr / 4. Hat Kesme
ABB AF370-40-11-13 AF Serisi 4 Kutuplu (4NO) 370 Amper Geniş Gerilim Bobinli (100-250V AC/DC) Endüstriyel Güç Kontaktörü: Nötr Hat ve 4. Faz Anahtarlamaya Uygun, 1 Yardımcı NO + 1 Yardımcı NC Kontak, Elektronik Bobin (Hem AC Hem DC Tek Bobin), Kapasitör Bankası, Çift Beslemeli Devre, Jeneratör Transferi ve Çok Kutuplu Motor Uygulamaları, DIN Ray veya Panel Montaj, IEC / EN 60947-4-1: 1SFL607102R1311 Sipariş Kodu
ABB · AF Serisi 4 Kutuplu (Geniş Gerilim Bobinli Endüstriyel Güç Kontaktörü) · Sipariş Kodu: 1SFL607102R1311 · Model: AF370-40-11-13 · ★ 4 Kutup (4NO): Nötr veya 4. hat anahtarlama · Akım: 370 A · ★ Bobin: 100-250V AC/DC (tek bobin) · Yardımcı Kontak: 1NO + 1NC · Gerilim: 690V AC'ye kadar · Standart: IEC/EN 60947-4-1 · Orijinal ABB.
AF370-40-11-13 1SFL607102R1311 4 Kutuplu · 4NO 370A AC3 100-250V AC/DC Bobin 690V · IEC
4 Kutup
4NO Ana Kontak
370A
AC3 Akım
100-250V
AC/DC Bobin
Bu ABB 4 kutuplu yüksek güç kontaktörü jeneratör transfer, çift besleme ve kapasitör uygulamaları tasarlayan mühendisler tarafından inceleniyor — Stok ve fiyat için +90 532 224 04 33
Ürün Hakkında
Kısa Açıklama: ABB AF370-40-11-13 (sipariş kodu: 1SFL607102R1311), ABB'nin AF serisi 4 kutuplu (4NO) endüstriyel güç kontaktörüdür. ★ 4 Kutuplu (4NO): Üç ana güç kutbu + 1 ek kutup — nötr hat kesme, 4. faz veya ek devre anahtarlaması. AC3 nominal akım: 370 A. Nominal gerilim: 690V AC'ye kadar. ★ Geniş aralıklı elektronik bobin: 100-250V AC (50/60Hz) + 100-250V DC — tek bobin, hem AC hem DC. Yardımcı kontak: 1NO + 1NC (dahili). Standart: IEC/EN 60947-4-1. Montaj: DIN ray veya panel/vida. Tipik kullanım alanları: Jeneratör/şebeke transfer şalteri (ATS), nötr hattı güvenli izolasyon, kapasitör bankası anahtarlama, çift beslemeli 4 iletkenli sistem, IT şebeke sistemi, 4 kutuplu bağlantılı özel motor uygulamaları. Orijinal ABB — Ariproses güvencesiyle.
Bazı endüstriyel uygulamalar 3 kutuplu kontaktörlerin ötesinde bir çözüm gerektirir: jeneratör-şebeke transferinde tam izolasyon, nötr hattını da keserek güvenli izolasyon, kapasitör bankalarının her hattını eş zamanlı anahtarlama. ABB AF370-40-11-13, tam bu ihtiyaçlara yanıt verir: 4 kutuplu (4NO) yapısı ile 3 ana güç hattına ek olarak 4. hattı (nötr, koruma veya başka bir devre) de eş zamanlı açıp kapar. 100-250V AC/DC geniş elektronik bobin sayesinde 110V-230V AC ve DC kontrol devrelerinde tek modelle çalışır. 370A kapasiteli, 690V AC'ye kadar, IEC/EN 60947-4-1 standartlarına uygun. Orijinal ABB güvencesiyle çok kutuplu, güvenlik kritik yüksek güçlü devre anahtarlama çözümüdür.
Model Kodu Çözümleme : AF370-40-11-13
Model Kodunun Anlamı
AF
AF serisi kontaktör
370
370A akım
40
4NO ana kontak
11
1NO+1NC yardımcı
13
100-250V AC/DC bobin
AF = ABB AF serisi · 370 = 370A nominal akım · 40 = 4 ana NO kontak (★ 4 kutuplu) · 11 = 1 yardımcı NO + 1 yardımcı NC · 13 = 100-250V AC/DC geniş bobin · Sipariş kodu: 1SFL607102R1311
Ana Teknik Spesifikasyonlar
Ana Kontak
4NO
4 Kutuplu
tam izolasyon
AC3 Akım
370 A
Yüksek güç
motor kontrol
Bobin
100-250V
AC/DC geniş
tek bobin
Max Gerilim
690V AC
IEC/EN
60947-4-1
Fiziksel Yapı : 4 Kutuplu AF Serisi Kontaktör
AF370-40-11-13 : 4 Kutuplu Güç Kontaktörü
- Ana Kontak4NO (4 Kutup)
- AC3 Akım370A
- Bobin100-250V AC/DC
- Yardımcı1NO + 1NC
- Max Gerilim690V AC
- MontajDIN Ray / Panel
★ 4 Kutuplu (4NO) : Nötr Hattı Kesme ve Tam İzolasyon
4 Kutup Neden Gereklidir? — Tam Hat İzolasyonu ve Güvenlik
3 kutuplu kontaktörler L1-L2-L3 fazları keser, ancak nötr (N) hattını açık bırakır. Belirli uygulamalarda bu yeterli değildir — 4. kutup kritik işlev görür:
(1) Jeneratör/şebeke transferi (ATS): Jeneratör devreye girerken şebekenin hem faz hem nötr tarafından tam izolasyonu — çakışma ve geriye akım koruması için şart.
(2) IT şebeke sistemi: Topraklanmamış şebekelerde tam izolasyon için 4. hattın da kesilmesi zorunludur.
(3) Kapasitör bankası anahtarlama: Reaktif güç kompanzasyonu için kapasitörlerin 4 hatlı sistemde eş zamanlı devreye alınması ve çıkarılması.
(4) Çift beslemeli sistemler: Alternatif güç kaynakları arasında güvenli geçiş — hem faz hem nötr tarafından ayrılma.
(5) Güvenlik gereksinimi: Bakım veya acil durumlarda tam izolasyon — nötrdeki gerilim de güvenlik riski oluşturabilir.
★ 100-250V AC/DC Geniş Bobin : Tek Bobin, Çok Şebeke
Elektronik Bobin — 100-250V AC + 100-250V DC, Tek Model Yeter
AF370-40-11-13'ün 100-250V AC/DC geniş aralıklı elektronik bobini; 110V AC, 115V AC, 220V AC, 230V AC ve 100-250V DC kaynaklarda ayrı versiyon olmadan çalışır. Stok yönetimi kolaylaşır, yanlış sipariş riski ortadan kalkar. Farklı şebekelerin bulunduğu büyük tesislerde (fabrika, tersane, gemi) tek model, tüm kontrol gerilimlerini karşılar. Elektronik bobin düşük güç tüketir, sessizdir, titreşim yaratmaz. Not: 24V DC veya 48V AC/DC gibi düşük gerilimler için -70 versiyonu gereklidir.
AF370-40-11-13 (4P) vs AF370-30-11-13 (3P) : Hangisini Seçmeli?
3 Kutuplu vs 4 Kutuplu — Temel Farklar
| ÖZELLİK | AF370-40-11-13 (Bu Ürün) — 4P | AF370-30-11-13 — 3P |
| Ana Kontak | 4NO (4 Kutup) | 3NO (3 Kutup) |
| Sipariş Kodu | 1SFL607102R1311 | 1SFL607002R1311 |
| Nötr Hat Kesme | Evet (4. kutupla) | Hayır |
| Tam İzolasyon | 4 hat tam izolasyon | 3 hat (nötr açık) |
| AC3 Akım / Bobin | 370A / 100-250V AC/DC (aynı) | 370A / 100-250V AC/DC |
| Tipik Uygulama | ATS, IT şebeke, kapasite, çift besleme | Standart motor yol verme |
AF370-40-11 Bobin Versiyonları
4 Kutuplu AF370-40-11 : Bobin Seçenekleri
| SİPARİŞ KODU | MODEL | BOBİN |
| 1SFL607102R7011 | AF370-40-11-70 | 24-60V AC/DC |
| 1SFL607102R1311 ✓ (bu ürün) | AF370-40-11-13 | 100-250V AC/DC |
| 1SFL607102R1411 | AF370-40-11-14 | 100-250V AC/DC (UL) |
Temel Özellikler : 6'lı Özet
4 Kutuplu (4NO)
Nötr Kesme3P+N — tam izolasyon, güvenlik
370A AC3
Yüksek GüçAğır hizmet akım kapasitesi
100-250V AC/DC
Geniş BobinTek bobin, çok şebeke — stok kolaylığı
1NO+1NC
Yardımcı DahiliKontrol sinyali, kilitleme devresi
DIN Ray / Panel
Esnek MontajHer iki montaj seçeneği
IEC/EN 60947-4-1
UluslararasıGlobal endüstriyel standart uyumu
Tipik Uygulama Alanları
Otomatik Transfer (ATS)Jeneratör/şebeke transferinde 4 hat tam izolasyon
IT Şebeke SistemiTopraklanmamış şebekelerde tam 4 hat kesme zorunluluğu
Kapasitör Bankası4 iletkenli reaktif güç kompanzasyon devresi
Çift Beslemeli SistemAlternatif güç kaynakları arası güvenli geçiş
Endüstriyel Pano4 hatlı büyük güç panosu anahtarlama
Bakım İzolasyonTam hat izolasyonu gerektiren güvenlik uygulamaları
Teknik Notlar (ABB resmi Datasheet): Sipariş Kodu: 1SFL607102R1311. Model: AF370-40-11-13. Seri: ABB AF serisi 4 kutuplu güç kontaktörü. Ana kontak: 4 kutup, 4NO. Yardımcı kontak: 1NO + 1NC (dahili). AC3 nominal akım: 370 A. Nominal gerilim: 690V AC'ye kadar. Bobin: 100-250V AC (50/60Hz) + 100-250V DC (geniş aralık elektronik). Standart: IEC/EN 60947-4-1. Montaj: DIN ray veya panel. 3P versiyonu: AF370-30-11-13 (1SFL607002R1311). Farklı bobin seçenekleri: -70 (24-60V AC/DC), -13 (100-250V AC/DC — bu ürün), -14 (100-250V UL).
AF370-40-11-13 Seçim ve Kullanım İpuçları: (1) 4P mi 3P mi? Nötr veya 4. hattı kesmeniz gerekiyorsa, IT şebekesi, ATS, kapasite devresi için 4 kutuplu bu model. Standart motor yol verme için 3 kutuplu AF370-30-11-13 yeterlidir. (2) Bobin voltajı: 100-250V arası kontrol devreniz varsa bu model; 24V DC PLC kontrolü için -70 versiyonu. (3) ATS uygulaması: Jeneratör transferinde mekanik kilitleme (interlocking) de düşünülmeli — aynı anda iki kontaktörün çekilmemesi. (4) Termik koruma: Motor uygulamalarında mutlaka uygun termik röle ekleyin. (5) Kablo: 4 hat için uygun kesitte kablo ve terminaller. (6) Yardımcı kontak: Daha fazlası gerekirse ek blok takılabilir.
Önemli Güvenlik ve Kullanım Uyarıları: (1) Yetkili kurulum: Yüksek akımlı 4 kutuplu devreler yetkili elektrik mühendisi tarafından tasarlanıp kurulmalı. (2) ATS tasarımı: Otomatik transfer şalteri tasarımında ABB uygulama notlarına ve yerel mevzuata uyun. (3) IT şebeke: IT şebeke sistemlerinde standartlara (IEC 60364) göre çalışın. (4) Bobin voltajı: Kontrol devresi geriliminin 100-250V AC/DC aralığında olduğunu doğrulayın. (5) Mekanik kilitleme: Transfer devrelerinde aynı anda iki kontaktörün çekilmesini önlemek için mekanik veya elektrik kilitleme zorunludur. (6) Sıkı terminal bağlantısı: 370A yüksek akım — tork değerlerine göre bağlantı şart.
✔ ABB AF370-40-11-13 — 4 Kutuplu (4NO) 370A AF Serisi Güç Kontaktörü | ✔ Sipariş Kodu: 1SFL607102R1311 | ✔ ★ 4 Kutuplu (4NO): Nötr hat + tam izolasyon | ✔ AC3 Akım: 370 A | ✔ ★ Bobin: 100-250V AC/DC — geniş aralık, tek bobin | ✔ ★ Yardımcı Kontak: 1NO + 1NC (dahili) | ✔ Max Gerilim: 690V AC | ✔ Standart: IEC/EN 60947-4-1 | ✔ Montaj: DIN ray / panel | ✔ Uygulama: ATS, IT şebeke, kapasite bankası, çift besleme, tam izolasyon | ✔ Üretici: ABB — orijinal ürün.
Teknik Özellikler :
| Genel Bilgiler | |
| Sipariş Kodu | 1SFL607102R1311 |
| Model | AF370-40-11-13 |
| 3 Kutuplu Karşılığı | AF370-30-11-13 (1SFL607002R1311) |
| Seri | ABB AF serisi 4 kutuplu güç kontaktörü |
| Üretici | ABB |
| Kontaklar | |
| Ana Kontak | 4 kutup, 4NO (4 Normally Open) |
| Yardımcı Kontak | 1NO + 1NC (dahili/entegre) |
| Nominal Çalışma Gerilimi | 690V AC'ye kadar |
| Akım | |
| AC3 Nominal Akım | 370 A |
| Bobin | |
| Bobin Gerilimi (AC) | 100-250V AC, 50/60Hz |
| Bobin Gerilimi (DC) | 100-250V DC |
| Bobin Tipi | Geniş aralıklı elektronik (AC/DC) |
| Fiziksel ve Standart | |
| Montaj | DIN ray veya panel (vida ile) |
| Standart | IEC/EN 60947-4-1 |
Sık Sorulan Sorular
AF370-40-11-13 (4 kutuplu) ile AF370-30-11-13 (3 kutuplu) arasındaki fark nedir? Hangisini seçmeliyim?
Fark yalnızca ana kontak sayısında: 4 kutuplu (bu ürün) 4NO, 3 kutuplu 3NO — akım, bobin, yardımcı kontak özdeş. 3 Kutuplu (AF370-30-11-13) yeterli olduğu durumlar: Standart 3 fazlı asenkron motor yol verme/durdurma (en yaygın), yıldız-üçgen devresi, tersine çevirme devresi — nötür hattına dokunulmayan uygulamalar. 4 Kutuplu (bu ürün AF370-40-11-13) şart olduğu durumlar: (1) Otomatik Transfer (ATS): Jeneratör-şebeke geçişinde hem faz hem nötr kesilmeli. (2) IT Şebeke: Topraklanmamış şebekelerde standartlar 4 hat kesmeyi zorunlu kılar. (3) Kapasitör bankası: 4 iletkenli sistem. (4) Çift beslemeli sistem: İki kaynak arasında güvenli geçiş. (5) Tam bakım izolasyonu: Nötr gerilimi de kesilerek kişisel koruma sağlanacak durumlar. Pratik kural: Sadece üç fazlı motor kontrol → 3P yeter; nötr veya 4. hattı da kesmek gerekiyorsa → bu 4P modeli. Ariproses olarak devre şemanızı inceleyerek doğru kutup sayısını belirliyoruz.
Bu kontaktör jeneratör transferi (ATS) devresinde kullanılabilir mi?
Evet — AF370-40-11-13'ün 4 kutuplu yapısı, otomatik transfer şalteri (ATS) devrelerinde kullanılabilmesini sağlar. Neden 4P gerekir: Jeneratör devreye girdiğinde şebekenin hem L1-L2-L3 fazları hem de nötr (N) hattından tam izolasyon sağlanması gerekir. Eğer nötr kesilmezse, farklı kaynaklardan gelen nötrler çakışabilir → tehlikeli potansiyel farkı oluşur. ATS devresi tasarım esasları: (1) Mekanik kilitleme: Jeneratör ve şebeke kontaktörleri aynı anda çekilememelidir — mekanik interlocking (kilit) şart. (2) Elektrik kilitleme: Yardımcı 1NC kontak, karşı kontaktörün bobinine seri bağlanarak elektriksel kilitleme yapılır. (3) Geçiş süresi: ATS'de kaynak geçişi sırasında kısa süre her iki kontaktörün de çekili olmayacağı "dead-band" süresi hesaba katılmalı. (4) Güç hesabı: Jeneratör kapasitesi ile yük akımı eşleşmeli — 370A hem şebeke hem jeneratör kontaktörü için uygun mu kontrol edin. Ariproses olarak ATS devre şeması ve bileşen seçimi konusunda destek veriyoruz.
Ürün orijinal ABB mi? Bobin versiyonları ve teslimat?
Evet, %100 orijinal ABB ürünüdür. Ariproses olarak orijinal ABB ürünleri tedarik edilmektedir. Bu model (1SFL607102R1311): 4 kutuplu, 100-250V AC/DC bobin. 24V DC bobin gerekiyorsa: AF370-40-11-70 (1SFL607102R7011). Teslimat: Stok durumuna göre 1-5 iş günü. Toplu siparişlerde özel fiyat. Ariproses hizmetleri: ATS ve çok kutuplu kontaktör devre tasarımı desteği, AF serisi 3 ve 4 kutuplu tüm kapasiteler, yardımcı kontak blokları, mekanik kilitleme aksesuarları, termik röle kombinasyonu önerisi. Detaylı bilgi ve teklif: +90 532 224 04 33 veya info@ariproses.com.
İlgili ABB Kontaktör Ürünleri
1SFL607102R1311
Bu Ürün ✓ (4P · 370A)
ABB AF370-40-11-13
4 Kutuplu (4NO) · 370A · 100-250V AC/DC · 1NO+1NC
Seçildi ✓1SFL607002R1311
3 Kutuplu Versiyonu
ABB AF370-30-11-13
3 Kutuplu (3NO) · 370A/200kW · 100-250V AC/DC
İnceleAF serisi — düşük bobin
24V DC Bobin
ABB AF370-40-11-70
4 Kutuplu · 370A · 24-60V AC/DC bobin (PLC için)
İnceleJeneratör Transferi, IT Şebeke, Kapasitör Bankası ve 4 Hat Tam İzolasyon Gerektiren Uygulamalar için ABB 4 Kutuplu 370A Kontaktör
Stok, fiyat, ATS devre desteği, mekanik kilitleme aksesuar, bobin versiyonu seçimi,
termik röle kombinasyonu ve AF serisi tüm kapasiteler için hemen ulaşın.
Orijinal ABB 4 Kutuplu · 4NO 370A AC3 100-250V AC/DC Bobin 1-5 İş Günü Kargo ile Sevk Toplu Sipariş İndirimi
