ABB AF370-30-11 1SFL607002R1311 370A 200kW 3 Kutuplu AF Serisi Geniş Gerilim Bobinli Kontaktör
ABB AF370-30-11-13 AF Serisi 3 Kutuplu 370 Amper 200kW (AC3@400V) Geniş Gerilim Bobinli (100-250V AC/DC) Endüstriyel Güç Kontaktörü — 600A AC1, 690V AC'ye Kadar, 1 Yardımcı NO + 1 Yardımcı NC Kontak, Elektronik Bobin (Tek Bobin AC ve DC Çalışır), Ağır Hizmet Motor Başlatma ve Durdurma, DIN Ray veya Panel Montaj, IEC / EN 60947-4-1 Standartlarına Uygun: 1SFL607002R1311 Sipariş Kodu
ABB · AF Serisi (Geniş Gerilim Bobinli Endüstriyel Güç Kontaktörü) · Sipariş Kodu: 1SFL607002R1311 · Model: AF370-30-11-13 · Akım AC3: 370 A · Akım AC1: 600 A · Güç AC3@400V: 200 kW · ★ Bobin: 100-250V AC/DC (50/60Hz + DC, tek bobin) · Ana Kontak: 3 kutup (3NO) · Yardımcı Kontak: 1NO + 1NC · Voltaj: 690V AC'ye kadar · Montaj: DIN ray / panel · Standart: IEC/EN 60947-4-1 · Orijinal ABB
Bu ABB büyük güç kontaktörü son 24 saatte yüksek güç panosu tasarımcıları ve sistem entegratörleri tarafından yoğun ilgi gördü — Stok ve fiyat için +90 532 224 04 33
Yüksek güçlü endüstriyel motorların — 200kW ve üzeri kompresörler, büyük pompalar, ağır konveyörler, çelik/madencilik tesisi makineleri — güvenilir biçimde başlatılması ve durdurulması için yüksek akımlı bir güç kontaktörüne ihtiyaç duyulur. ABB AF370-30-11-13, tam bu amaca yönelik: 370A AC3, 200kW @400V kapasiteli, 100-250V AC/DC geniş aralıklı elektronik bobinli 3 kutuplu endüstriyel güç kontaktörüdür. Tek bobinle hem 110V hem 230V AC, hem de DC besleme desteği — stok basitleşir, yanlış sipariş riski ortadan kalkar. IEC/EN 60947-4-1 standardına uygun, DIN ray veya panel montaj. Orijinal ABB güvencesiyle ağır hizmet motor kontrol çözümüdür.
Model Kodu Çözümleme : AF370-30-11-13
Model Kodunun Anlamı
AF = ABB AF serisi · 370 = 370A AC3 nominal akım · 30 = 3 ana NO kontak · 11 = 1 yardımcı NO + 1 yardımcı NC · 13 = 100-250V AC/DC geniş bobin · Sipariş kodu: 1SFL607002R1311
Ana Teknik Spesifikasyonlar
AC3 Akım
200kW@400V
motor kontrolü
Bobin
AC/DC
geniş aralık
Kontaklar
+ 1NO+1NC
yardımcı
Max Gerilim
IEC/EN
60947-4-1

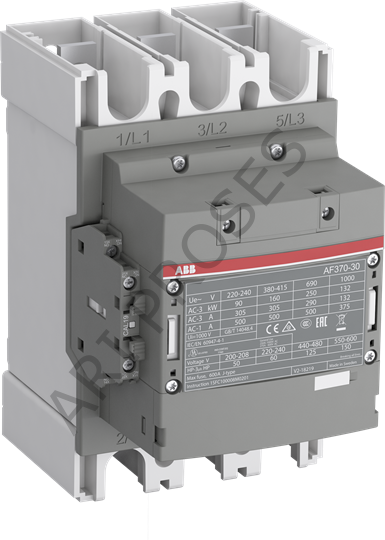

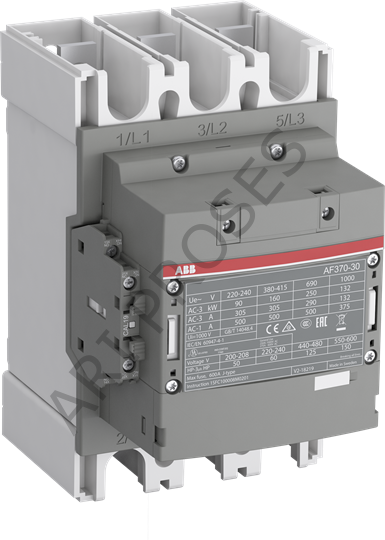

Fiziksel Yapı : AF Serisi Büyük Güç Kontaktörü
AF370-30-11-13 : Büyük Güç Kontaktörü
- AC3 Akım370A
- AC3 Güç@400V200kW
- AC1 Akım600A
- Bobin100-250V AC/DC
- Kontak3NO + 1NO+1NC
- MontajDIN Ray / Panel
★ Geniş Aralıklı Elektronik Bobin : 100-250V AC/DC, Tek Bobin
100-250V AC/DC Geniş Bobin : Hem AC Hem DC, Tek Model
AF370-30-11-13'ün en kritik özelliği geniş aralıklı elektronik bobinidir (100-250V AC/DC). Ne anlama gelir: (1) AC ve DC: Aynı bobin hem 100-250V AC (50/60Hz) hem 100-250V DC ile çalışır — ayrı AC ve DC versiyonu sipariş etmeye gerek yok. (2) Geniş voltaj: 110V AC, 115V AC, 220V AC, 230V AC, 240V AC — hepsi tek bobinle desteklenir. (3) Avantajlar: Stok yönetimi kolaylaşır (tek model, farklı şebeke gerilimlerine uygun), yanlış sipariş riski azalır, farklı şebeke gerilimlerinin olduğu tesislerde standart hale getirilir, DC kontrol devreli uygulamalar için ayrı model gerekmez. (4) Elektronik bobin: Düşük güç tüketimi, sessiz çalışma, titreşim yok. Dikkat: 100-250V dışı gerilimler (örn. 24V DC veya 400V AC) için farklı versiyon seçilmeli — Ariproses olarak doğru bobini belirlemenize yardımcı oluyoruz.
★ 370A AC3 : Ağır Hizmet Motor Kontrol Kapasitesi
AC3 Kategorisi — 200kW Motor Yol Verme ve Durdurma
AC3 akım kategorisi, sincap kafesli asenkron motorlara tam gerilimle yol verme ve motor çalışırken kesme (en ağır motor kontrol uygulaması) için kullanılan standarttır. AF370-30-11-13 AC3 kapasitesi: 370A nominal akım — 400V'da 200kW, 690V'da çok daha yüksek güçlü motorlar için uygundur. AC1 akımı: 600A (dirençli yükler). Uygulama örnekleri: 200kW kompresör motoru, büyük su pompası, çelik haddehanesi konveyörü, madencilik konveyörü, endüstriyel soğutma grubu, ağır fırın tahrik sistemi, yıldız-üçgen (star-delta) devresi büyük motor. ★ Not: Yıldız-üçgen uygulamalarında üçgen kontaktörü olarak da kullanılabilir — büyük motorun tam yükteki akımını keser. Yüksek güçlü motor kontrol uygulamalarında ABB AF serisi, uzun ömür ve güvenilirlik sunar.
Temel Özellikler ve Fonksiyonlar
AF370-30-11-13 Öne Çıkan Özellikleri
100-250V AC/DC Bobin
Geniş aralık — tek bobin, hem AC hem DC
370A AC3 · 200kW
Ağır hizmet motor yol verme kapasitesi
600A AC1
Yüksek dirençsel yük akımı kapasitesi
3NO + 1NO+1NC
3 ana kontak + 1 yardımcı NO + 1 yardımcı NC
DIN Ray / Panel
Her iki montaj seçeneği desteklenir
IEC/EN 60947-4-1
Uluslararası motor kontrol standardı
AF370-30-11-13 vs Diğer Güç Seviyeleri : Hangisi Uygun?
ABB AF Serisi Güç Karşılaştırması
| ÖZELLİK | AF370-30-11-13 (Bu Ürün) | AF260-30-11-13 | AF580-30-11-13 |
| AC3 Akım | 370 A | 260 A | 580 A |
| AC3 Güç @400V | 200 kW | ~132 kW | ~315 kW |
| AC1 Akım | 600 A | ~450 A | ~900 A |
| Bobin | 100-250V AC/DC (aynı) | 100-250V AC/DC | 100-250V AC/DC |
| İdeal Motor | ~200kW motor | ~132kW motor | ~315kW motor |
ABB AF Serisi : Bobin Seçenekleri (Aynı Kapasite)
AF370-30-11 Bobin Versiyonları
| SİPARİŞ KODU | MODEL | BOBİN |
| 1SFL607002R7011 | AF370-30-11-70 | 24-60V AC/DC |
| 1SFL607002R8811 | AF370-30-11-88 | 24-60V AC/DC (UL) |
| 1SFL607002R1311 ✓ (bu ürün) | AF370-30-11-13 | 100-250V AC/DC |
| 1SFL607002R1411 | AF370-30-11-14 | 100-250V AC/DC (UL) |
Öne Çıkan Özellikler : 6'lı Özet
370A AC3
200kWBüyük motor yol verme kapasitesi
Geniş Bobin
100-250V AC/DCTek bobin, çok şebeke — stok kolaylığı
1NO+1NC Yardımcı
DahiliEk blok gerekmeden kontrol sinyali
600A AC1
Yüksek KapasiteDirençsel yükler için de güçlü
Esnek Montaj
DIN/PanelDIN ray veya vida ile panel montaj
IEC Standart
EN 60947-4-1Uluslararası endüstriyel standart uyumu
Tipik Uygulama Alanları
| Genel Bilgiler | |
| Sipariş Kodu | 1SFL607002R1311 |
| Model | AF370-30-11-13 |
| Seri | ABB AF serisi güç kontaktörü |
| Üretici | ABB |
| Akım ve Güç | |
| AC3 Nominal Akım | 370 A |
| AC3 Güç @400V | 200 kW |
| AC1 Nominal Akım | 600 A |
| Kontaklar | |
| Kutup Sayısı | 3 (3 ana NO kontak) |
| Yardımcı Kontak | 1NO + 1NC (dahili/entegre) |
| Nominal Çalışma Gerilimi | 690V AC'ye kadar |
| Bobin | |
| Bobin Gerilimi (AC) | 100-250V AC, 50/60Hz |
| Bobin Gerilimi (DC) | 100-250V DC |
| Bobin Tipi | Geniş aralıklı elektronik (AC/DC) |
| Fiziksel ve Standart | |
| Montaj | DIN ray veya panel (vida ile) |
| Akım Kategorisi | AC-3 |
| Standart | IEC/EN 60947-4-1 |
Büyük Motor Kontrolü, Yüksek Güçlü Pano ve Endüstriyel Makine Uygulamalarınız için ABB 370A Güç Kontaktörü
Stok, fiyat, motor gücüne göre kontaktör boyutlandırma, termik röle kombinasyonu,
yıldız-üçgen devre desteği, AF serisi tüm kapasiteler ve bobin seçenekleri için hemen ulaşın.
