DTC Tabanlı Gelişmiş Skaler/Vektör Rejimi

250 kW segmentinde ani yük değişimlerinin yarattığı şok dalgaları mekanik şaftları kırabilir. ACS580, optimize edilmiş vektör algoritması ile motor milindeki torku mikrosaniyeler içinde kompanse ederek dinamik yük rejimlerinde sıfır salınım garantisi sunar.

Dahili Harmonik Koruma Kalkanı (R9 Sınıfı Choke)

430 Amper seviyelerindeki harmonik bozulmalar fabrika trafolarına doğrudan ek yük bindirir. Sürücü içine entegre edilmiş akıllı şok bobini (choke), şebekeden çekilen harmonikleri ek bir harici reaktöre ihtiyaç bırakmadan yasal IEEE 519 sınırlarının altında tutar.

Advanced Air-Flow Termal Yönetimi

R9 kasa yapısındaki bu devasa ünite, kontrol kartları ile güç elektroniği bloklarını birbirinden ayıran bağımsız hava kanalı mimarisine (isolated cooling duct) sahiptir. Pano içindeki sıcaklığı artırmadan, ısıyı doğrudan arka bloktan tahliye eder.

1. ACS580-01-430A-4 modelinin Ağır Şart (HD) ve Normal Şart (LD) akım/güç kırılımları tam olarak nedir?

Bu sürücü mega güç segmentinde çift kalibrasyon verisine sahiptir. Santrifüj pompalar, chiller kompresörleri ve ana havalandırma fanları gibi **Normal Şart (LD)** süreçlerinde sürekli **430 Amper** çıkış akımı ile **250 kW (350 HP)** motor sürer. Mikserler, kırıcılar veya ağır yük konveyörleri gibi yüksek başlangıç momenti gerektiren **Ağır Şart (HD)** uygulamalarında projelendirilecekse, cihaz akıllı koruma moduna geçerek sürekli **361 Amper** akım sağlar ve **200 kW (300 HP)** motorları tam tork kararlılığı ile destekler.

2. R9 büyük şasi yapısında kullanılan 3C3 koruyucu kaplamanın (coating) tesise avanajı nedir?

250 kW seviyesindeki ana sürücüler genellikle arıtma tesislerinin klor gazı odalarına yakın yerlerde, kimya tesislerinde veya çimento fabrikalarının ağır tozlu ortamlarında konumlandırılır. ACS580'in bu üst segment modelinde tüm elektronik kontrol ve güç kartları standart verniğin ötesinde, **Class 3C3 (kimyasal gazlar)** ve **Class 3S3 (katı parçacıklar)** endüstriyel dayanım sınıflarına uygun özel bir koruyucu zırhla kaplanmıştır. Bu sayede korozif nem ve iletken toz kaynaklı kart kısa devreleri tamamen engellenir.

3. Mega güçteki bu sürücüde Safe Torque Off (STO) emniyet zinciri nasıl çalışır?

430 Amper gibi devasa akımları acil durdurma anında hat kontaktörleri üzerinden mekanik olarak kesmeye çalışmak, ark patlamalarına yol açabilir ve kontaktör ömrünü bitirir. Sürücü üzerinde standart gelen çift kanallı **Safe Torque Off (STO - SIL3 / PL e)** mimarisi, motoru süren ana IGBT kapılarının tetikleme gerilimini doğrudan donanımsal düzeyde (hardware) bloke eder. Motor saliseler içinde güvenli serbest duruşa geçerken sürücü enerjili kalmaya devam eder, bu da duruş sonrası sistemin yeniden başlama süresini sıfıra indirir.

4. Bu güç seviyesinde pano içi montajda termal olarak nelere dikkat edilmelidir?

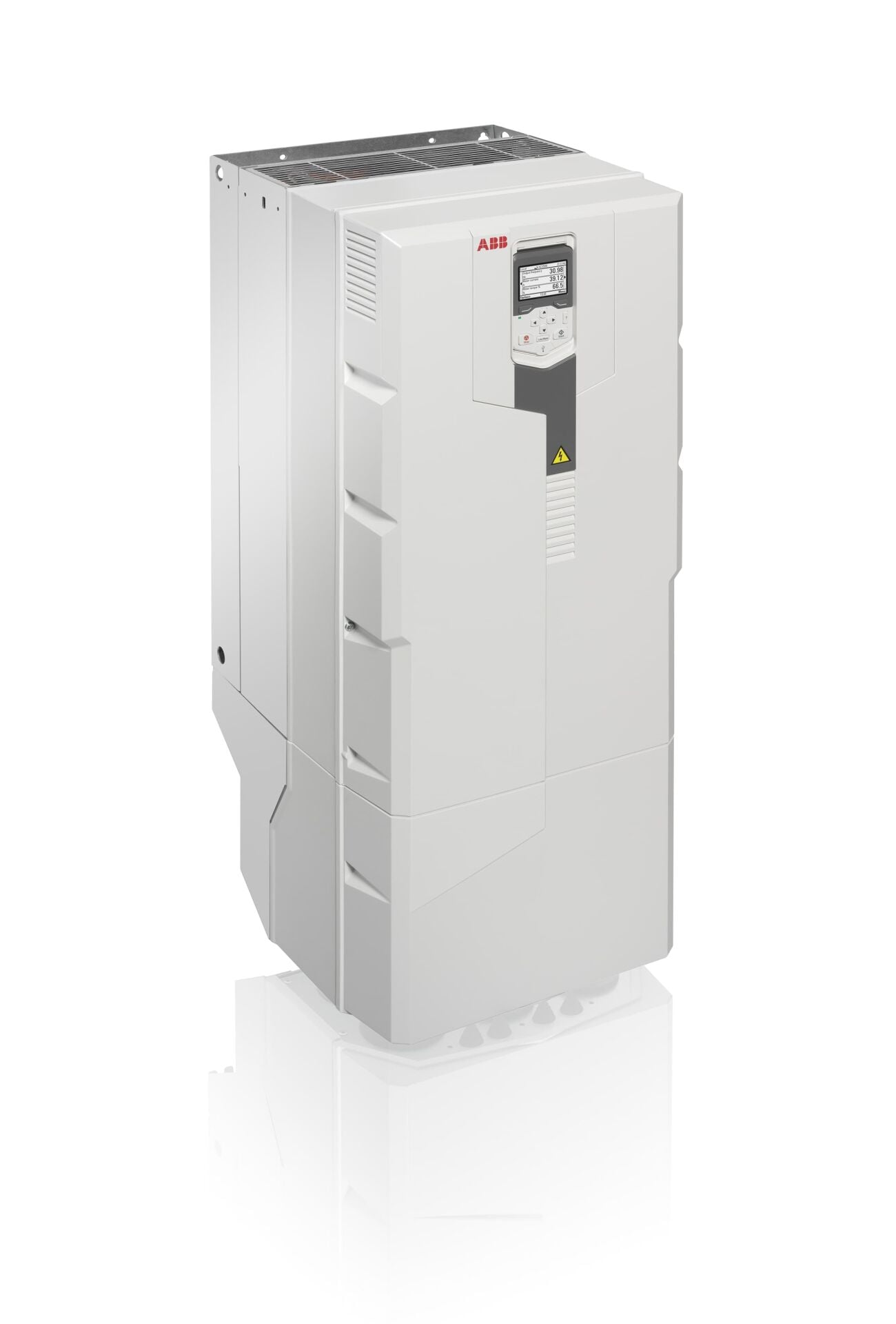

ACS580-01-430A-4 modelinin R9 şasisi tam yükte çalışırken kayda değer bir termal ısı açığa çıkarır. Cihazın sahip olduğu **Isolated Cooling Duct** (İzole Soğutma Kanalı) teknolojisi sayesinde, soğutma havasının %90'ı elektronik kartlara hiç değmeden doğrudan arkadaki soğutucu blok (heatsink) içinden geçer. Pano montajında cihazın alt ve üst kısımlarında en az 200 mm serbest hava boşluğu bırakılması ve pano tavanına yüksek debili emiş fanları konumlandırılması, sistem kararlılığı açısından kritik bir mühendislik kuralıdır.
