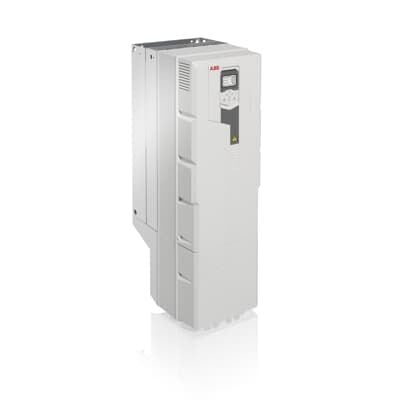

ABB ACS580-01-246A-4 132kW 400V Genel Amaçlı Frekans Sürücü

Marka
ABB
Stok Kodu
ACS580-01-246A-4
Kategori
ACS580
ABB ACS580-01-246A-4 132kW 400V Genel Amaçlı Frekans Sürücü
Ürün Bilgisi
Ürün Bilgisi
ABB Orijinal uygun fiyat 132kW · 246A · 400V IP21 · R8 Kasa STO SIL3/PLe

ABB ACS580-01-246A-4 ACS580 Serisi 132 kW Yüksek Güçlü Duvar Tipi Genel Amaçlı AC Frekans Sürücü (VFD): 246 A Nominal Çıkış Akımı, 380-480 VAC (+%10/-%15) Üç Fazlı Giriş, 47,5-63 Hz, 0-500 Hz Hız Kontrol Aralığı, Skaler (V/f) veya Sensörsüz Vektör Kontrol, R8 Büyük Kasa Boyutu, Dahili Modbus RTU (RS-485) Haberleşme, 2 Analog Giriş / 2 Analog Çıkış / 6 Dijital Giriş / 3 Röle Çıkışı, Çift Kanal SIL3/PLe Safe Torque Off (STO) Güvenlik Fonksiyonu, Fan Soğutmalı, IP21 Koruma Sınıfı (IP55 Seçeneği Mevcut), Asistan Kontrol Paneli ile Kolay Devreye Alma: Büyük Pompa İstasyonları, Yüksek Güçlü Fan/Vantilatör, Kompresör, Ekstruder ve Ağır Sanayi Motor Kontrol Uygulamaları için Güçlü ve Güvenilir Hız Kontrol Cihazı

ABB · ACS580 Serisi (Genel Amaçlı Duvar Tipi AC Frekans Sürücüsü: Yüksek Güç Segmenti) · Ürün Kodu: ACS580-01-246A-4 (3AUA0000080507)  ·  ★ Nominal Güç (Pn): 132 kW  ·  ★ Nominal Akım (In): 246 A  ·  Hafif Yük (ILd/PLd): 234 A / 132 kW  ·  Ağır Yük (IHd/PHd): 206 A / 110 kW  ·  Giriş: 380-480 VAC (+%10/-%15), üç faz, 47,5-63 Hz  ·  ★ Hız aralığı: 0-500 Hz  ·  Kontrol yöntemi: V/f (skaler) veya sensörsüz vektör  ·  ★ Dahili haberleşme: Modbus RTU (RS-485)  ·  ★ G/Ç: 2 analog giriş, 2 analog çıkış, 6 dijital giriş, 3 röle çıkışı  ·  ★ Güvenlik: Çift kanal STO (SIL3/PLe)  ·  ★ Koruma: IP21 (standart), IP55 opsiyonel  ·  Kasa: R8 (büyük kasa)  ·  ★ Boyut (IP21): yaklaşık 300 x 965 x 393 mm (GxYxD)  ·  ★ Ağırlık: yaklaşık 70 kg  ·  Soğutma: Fan destekli (hız kontrollü)  ·  Sıcaklık: -15/+40°C tam kapasite (50°C'ye kadar derating ile)  ·  Rakım: 1000m'ye kadar (üzerinde derating)  ·  EMC: IEC/EN 61800-3 uyumlu  ·  Panel: Asistan kontrol paneli (çıkarılabilir)  ·  ★ Opsiyonel modüller: PROFIBUS, PROFINET, EtherNet/IP, DeviceNet, CANopen, EtherCAT fieldbus adaptörleri, harici fren chopper/direnç, IO genişletme  ·  Orijinal ABB

ACS580-01-246A-4 132kW · 246A 380-480VAC · 3 faz R8 Kasa · IP21 STO SIL3/PLe Modbus RTU · 0-500Hz
132kW
246A / 400V
IP21
R8 Kasa
STO
SIL3/PLe

ABB ACS580 Serisi — All-Compatible Genel Amaçlı Frekans Sürücüleri

ABB, dünyanın önde gelen elektrik ekipmanları ve endüstriyel otomasyon üreticilerinden biridir. ACS580 serisi, 0,75 kW'tan 500 kW'a kadar geniş bir güç aralığında sunulan, duvar tipi ve pano içi (cabinet-built) versiyonları bulunan genel amaçlı bir frekans sürücüsü ailesidir. ACS580-01-246A-4, bu ailenin 132 kW, 246 A, 400V ile serinin duvar tipi (ACS580-01) aralığındaki en güçlü modellerinden biridir (R8 büyük kasa boyutu). ★ Öne çıkan özellikleri: yüksek güçte bile korunan dahili STO güvenlik fonksiyonu ve dahili Modbus RTU haberleşme, fan destekli soğutma ile kompakt kasada yüksek güç yoğunluğu ve asistan kontrol paneli ile hızlı devreye alma. Büyük pompa istasyonları, yüksek güçlü fan/vantilatör sistemleri ve ağır sanayi uygulamaları için güçlü bir çözümdür.

 0,75-500kW geniş aralık  Fabrika çıkışı dahili STO + Modbus  Asistan panel: kolay kurulum  Fan destekli soğutma
132kW
Nominal Güç
246A
Nominal Akım
380-480V
3 Faz Giriş
R8 · ~70kg
Kasa/Ağırlık
STO
SIL3/PLe

Bu yüksek güçlü ABB frekans sürücüsü son 24 saatte 14 proje mühendisi ve tesis bakım ekibi tarafından incelendi: Stok ve fiyat için +90 532 224 04 33
Ürün Hakkında
Kısa Açıklama: ABB ACS580-01-246A-4, ABB'nin ACS580 serisi genel amaçlı, duvar tipi AC frekans sürücüsüdür (VFD): serinin yüksek güç segmentinde yer alır. Nominal güç: 132 kW. Nominal akım: 246 A. ★ Yük profiline göre değerler: Hafif yük (ILd) 234 A / 132 kW, ağır yük (IHd) 206 A / 110 kW. Giriş: 380-480 VAC (+%10/-%15) üç faz, 47,5-63 Hz. Kontrol yöntemi: Skaler (V/f) veya sensörsüz vektör kontrol. ★ Hız aralığı: 0-500 Hz. Dahili haberleşme: Modbus RTU (RS-485): fabrika çıkışında standart. ★ Standart G/Ç: 2 analog giriş, 2 analog çıkış, 6 dijital giriş, 3 röle çıkışı. ★ Güvenlik fonksiyonu: Çift kanal Safe Torque Off (STO), SIL3/PLe seviyesinde. Soğutma: Hız kontrollü fan destekli hava soğutma: sadece gerektiğinde çalışarak gürültü ve enerji tüketimini azaltır. ★ Koruma sınıfı: IP21 standart; IP55 opsiyonel olarak mevcuttur. Kasa boyutu: R8 (serinin duvar tipi aralığındaki büyük kasalarından biri). Boyut (IP21): yaklaşık 300 (G) x 965 (Y, glandbox dahil ön yükseklik) x 393 (D) mm. Ağırlık: yaklaşık 70 kg. Çalışma sıcaklığı: R4-R9 kasa grubunda (bu ürün dahil) +40°C'ye kadar tam kapasite, +50°C'ye kadar derating ile; alt sınır -15°C, don olmamalı. Rakım: 1000m'ye kadar tam kapasite, üzerinde her 100m için %1 derating (4000m'ye kadar). Nem: %5-95, yoğuşmasız. Kontrol paneli: Asistan kontrol paneli, çok dilli menü ile kolay kurulum. ★ Opsiyonel genişleme: PROFIBUS, PROFINET, EtherNet/IP, DeviceNet, CANopen, EtherCAT fieldbus adaptör modülleri (FBA), harici fren direnci/chopper, IO genişletme modülleri, NETA-21 uzaktan izleme. Orijinal ABB.

Büyük pompa istasyonlarından yüksek güçlü fan sistemlerine, ağır sanayi kompresörlerinden ekstruder hatlarına kadar birçok uygulamada yüksek güçte üç fazlı asenkron motorların hız ve tork kontrolü için güvenilir bir frekans sürücüsüne ihtiyaç duyulur. ABB ACS580-01-246A-4, bu görev için tasarlanmış 132 kW, 246A, 400V duvar tipi bir genel amaçlı AC sürücüdür: serinin daha küçük güçlü modelleriyle (örn. 5,5kW'lık ACS580-01-12A7-4) aynı kullanıcı arayüzünü, aynı asistan kontrol panelini ve aynı temel fonksiyon setini paylaşır, ancak çok daha yüksek bir güç seviyesinde çalışır. Öne çıkan özellikleri: dahili STO güvenlik fonksiyonu, dahili Modbus RTU haberleşme, geniş G/Ç kapasitesi (2 AI, 2 AO, 6 DI, 3 RO) ve yüksek güçte bile kompakt kasa tasarımı (R8, yaklaşık 70kg). ABB'nin "all-compatible" sürücü ailesinin bir parçası olarak, projelerde farklı güç seviyelerinde tutarlı bir kullanım deneyimi sağlar.

Ürün Kodu Çözümleme: ACS580-01-246A-4

 Ürün Kodunun Anlamı (Tip Tanımlaması)

ACS580
Sürücü ailesi
01
Duvar tipi
246A
246A nominal akım kodu
4
400V gerilim sınıfı

ACS580 = ABB genel amaçlı sürücü ailesi · 01 = duvar tipi (wall-mounted) tasarım · 246A = nominal akım kodu (246A) · 4 = 380-480V gerilim sınıfı · Ürün ID: 3AUA0000080507 · Opsiyonlar "+" koduyla eklenir (örn. +B056 = IP55)

Ana Teknik Spesifikasyonlar

Nominal Güç

132 kW

In: 246A
400V

Giriş

380-480V

3 faz
47,5-63Hz

Hız Aralığı

0-500Hz

V/f veya
vektör

Koruma

IP21

R8 kasa
~70kg

Fiziksel Yapı: R8 Büyük Kasa, Fan Soğutmalı

L1 L2 L3 (380-480V) ABB ACS580 132kW RUN RDY Hız kontrollü fan U V W (Motor, 246A) R8 kasa · 300mm

 R8 Kasa: Büyük Duvar Tipi

  •  Boyut (IP21)~300x965x393mm
  •  Ağırlık~70 kg
  •  KorumaIP21 (IP55 opsiyon)
  •  SoğutmaHız kontrollü fan
  •  PanelAsistan kontrol paneli
  •  MontajDuvar (kaldırma ekipmanı gerekir)

★ Yük Profiline Göre Güç/Akım Seçimi: Hafif Yük vs Ağır Yük

ILd/PLd (Hafif Yük) ve IHd/PHd (Ağır Yük) Ne Anlama Gelir?

ABB, ACS580 sürücülerini iki farklı kullanım profiline göre derecelendirir. Hafif yük (Light-overload, ILd/PLd): 234 A / 132 kW : %110 aşırı yüke 10 dakikada 1 dakika izin verir; büyük pompa, fan gibi değişken torklu, düşük ivmelenme gerektiren uygulamalar için tipiktir. Ağır yük (Heavy-duty, IHd/PHd): 206 A / 110 kW : %150 aşırı yüke 10 dakikada 1 dakika izin verir; büyük konveyör, ekstruder, kompresör gibi sabit torklu, yüksek kalkış/ivmelenme momenti gerektiren uygulamalar için tipiktir. Neden önemli: Aynı fiziksel sürücü, uygulamanın yük karakterine göre farklı motor güçlerine kadar boyutlandırılabilir. Bu güç seviyesinde pratik önem: 132kW ile 110kW arasındaki fark, büyük motor projelerinde önemli bir maliyet/boyutlandırma kararıdır : doğru profili seçmek için mevcut/planlanan motorunuzun nominal akımı ile uygulamanızın tork karakteristiğini birlikte değerlendirmeniz gerekir.

234A / 206A

★ Dahili STO (Safe Torque Off): SIL3/PLe Güvenlik Fonksiyonu

Fabrika Çıkışında Standart Fonksiyonel Güvenlik — Yüksek Güçte de Geçerli

ACS580-01-246A-4, güç seviyesi ne olursa olsun çift kanallı Safe Torque Off (STO) fonksiyonunu standart olarak içerir : SIL3 (IEC 61508) / PLe (ISO 13849-1) seviyesinde bir fonksiyonel güvenlik derecesidir. Ne işe yarar: STO devresi açıldığında, sürücü motora güç akışını güvenli şekilde keser. Yüksek güçte önemi: 132kW gibi büyük bir motoru kontrol eden bir sistemde, güvenlik kesme fonksiyonunun güvenilirliği daha da kritik hale gelir : büyük motorların depolanan kinetik enerjisi ve olası tehlike potansiyeli, doğrulanmış bir güvenlik seviyesini (SIL3/PLe) gerektirir. Avantajları: (1) Harici güvenlik rölesi/kontaktörü ihtiyacını azaltır : büyük güç panolarında önemli bir alan ve maliyet tasarrufu. (2) Makine direktifi ve ilgili güvenlik standartlarına uyum için hazır bir temel sağlar. Not: Makinenin genel risk değerlendirmesi ayrıca yapılmalı ve büyük motor/sürücü kombinasyonlarında ek güvenlik önlemleri (örn. mekanik fren) gerekebilir.

SIL3 / PLe

Temel Özellikler ve Fonksiyonlar

ACS580-01-246A-4 Öne Çıkan Özellikleri

Yüksek Güç

132kW/246A — serinin güçlü duvar tipi modellerinden

Dahili Modbus RTU

RS-485: ek kart gerekmeden PLC/SCADA bağlantısı

STO SIL3/PLe

Yüksek güçte de fabrika çıkışında standart

Fan Soğutmalı

Hız kontrollü fan: ihtiyaca göre devreye girer

Geniş G/Ç

2 AI, 2 AO, 6 DI, 3 röle çıkışı

Opsiyonel Fieldbus

PROFIBUS, PROFINET, EtherNet/IP, DeviceNet, CANopen, EtherCAT modülleri

ACS580-01-12A7-4 (5,5kW) vs ACS580-01-246A-4 (132kW): Güç Segmenti Karşılaştırması

Aynı Seri, Farklı Güç Segmenti

ÖZELLİK ACS580-01-246A-4 (Bu Ürün) ACS580-01-12A7-4
Nominal Güç / Akım 132 kW / 246 A 5,5 kW / 12,6 A
Kasa Boyutu R8 (büyük) R1 (kompakt)
Ağırlık ~70 kg ~4,6 kg
Soğutma Hız kontrollü fan Fan destekli
STO / Modbus RTU / G-Ç Aynı (standart) Aynı (standart)
Tipik Kullanım Büyük pompa/fan/kompresör Küçük-orta pompa/fan/konveyör

ABB ACS580-01 Ailesi: Güç Aralıkları (400V, Duvar Tipi)

ACS580-01 Duvar Tipi Sürücü Modelleri (Seçili Örnekler)

MODEL NOMİNAL GÜÇ (Pn) NOMİNAL AKIM (In)
ACS580-01-12A7-4 5,5 kW 12,6 A
ACS580-01-073A-4 37 kW 73 A
ACS580-01-145A-4 75 kW 145 A
ACS580-01-206A-4 110 kW 206 A
ACS580-01-246A-4 ✓ (bu ürün) 132 kW 246 A
ACS580-01-293A-4 160 kW 293 A
ACS580-01-363A-4 200 kW 363 A

Öne Çıkan Özellikler: 6'lı Özet

132kW / 246A

400V

Yüksek güç, R8 kasa

0-500Hz

Hız

V/f veya sensörsüz vektör

Modbus RTU

Dahili

RS-485: standart haberleşme

STO Güvenlik

SIL3/PLe

Yüksek güçte de standart dahil

Fan Soğutmalı

Hız Kontrollü

Gürültü ve enerji optimizasyonu

IP21 (IP55 opsiyon)

R8 Kasa

~70kg, kaldırma ekipmanı önerilir

Tipik Uygulama Alanları

 Büyük Pompa İstasyonuYüksek debili su/atık su pompaları
 Yüksek Güçlü Fan/VantilatörEndüstriyel havalandırma, soğutma kuleleri
 KompresörBüyük hava/gaz kompresörleri
 Ağır Konveyör HattıYüksek kapasiteli malzeme taşıma
 Ekstruder/MikserPlastik, kimya sanayi büyük ölçekli işlem
 Ağır Sanayi TesisleriÇimento, madencilik, metal işleme
 Teknik Notlar (ABB resmi ürün sayfası, ACS580 kataloğu 0,75-500kW ve ACS580-01 donanım el kitabı): Ürün kodu: ACS580-01-246A-4, ürün ID 3AUA0000080507. Kasa boyutu: R8. Nominal güç/akım (Pn/In): 132 kW / 246 A (400V, IEC). Hafif yük (ILd/PLd): 234 A / 132 kW — %110 aşırı yük, 1 dk/10 dk, 40°C'de. Ağır yük (IHd/PHd): 206 A / 110 kW — %150 aşırı yük, 1 dk/10 dk, 40°C'de. Giriş gerilimi: 380-480 VAC (+%10/-%15), üç faz, 47,5-63 Hz. Hız kontrol aralığı: 0-500 Hz. Kontrol yöntemi: Skaler (V/f) veya sensörsüz vektör kontrol. Standart G/Ç: 2 analog giriş, 2 analog çıkış, 6 dijital giriş, 3 röle çıkışı. Haberleşme: Dahili Modbus RTU (RS-485) standart; PROFIBUS, PROFINET, EtherNet/IP, DeviceNet, CANopen, EtherCAT için FBA-tipi opsiyonel fieldbus adaptör modülleri mevcuttur. Güvenlik: Çift kanal Safe Torque Off (STO), SIL3 (IEC 61508) / PLe (ISO 13849-1). Soğutma: Hız kontrollü fan destekli hava soğutma; soğutma havası korozif maddelerden arındırılmış olmalı. Koruma sınıfı: IP21 standart (UL Type 1); IP55 (UL Type 12) opsiyonel. Boyut (IP21): yaklaşık genişlik 300mm, ön yükseklik (glandbox dahil) 965mm, derinlik 393mm. Ağırlık: yaklaşık 70 kg (kaynağa göre 69-70 kg arası küçük farklar görülebilir). Çalışma sıcaklığı: R4-R9 kasa grubunda +40°C'ye kadar tam kapasite, +50°C'ye kadar derating ile; alt sınır -15°C, don yok. Rakım: 1000m'ye kadar tam kapasite, 4000m'ye kadar her 100m'de %1 derating. Nem: %5-95, yoğuşmasız. Kontrol paneli: Asistan kontrol paneli dahil, çok dilli (16 dile kadar desteklenen modeller mevcuttur). Not: Bazı ikincil kaynaklarda ağırlık ve boyut değerlerinde küçük farklılıklar görülebilir; kesin değerler için ABB'nin resmi teknik veri sayfası/donanım el kitabı (doküman kodu: 3AXD50000018826) esas alınmalıdır.
 ACS580-01-246A-4 Seçim ve Kullanım İpuçları: (1) Yük profili tespiti: Uygulamanız değişken torklu (büyük pompa/fan) ise hafif yük (234A/132kW), sabit torklu/yüksek kalkış momentli (konveyör/ekstruder/kompresör) ise ağır yük (206A/110kW) değerini esas alın. (2) Motor akımı kontrolü: Motorunuzun nominal akımı, seçtiğiniz yük profilindeki sürücü akımını aşmamalı. (3) Fren ihtiyacı: Bu güç seviyesinde hızlı durdurma gerekiyorsa harici fren chopper/direnç değerlendirilmeli (bu modelde dahili chopper büyük kasalarda opsiyon olabilir: proje bazında ABB kataloğundan teyit edilmeli). (4) Kaldırma/montaj: ~70kg ağırlık nedeniyle montaj için uygun kaldırma ekipmanı ve yeterli sayıda personel planlanmalı. (5) Fieldbus ihtiyacı: PLC/SCADA'nız Modbus RTU dışında bir protokol kullanıyorsa uygun FBA fieldbus adaptör modülünü ayrıca sipariş edin. (6) Sıcaklık/rakım derating: Bu kasa grubunda (R4-R9) 40°C üzeri ve 1000m üzeri rakımda derating uygulanır: projenizi buna göre boyutlandırın. (7) Havalandırma ve kablo kesiti: Yüksek akım (246A) nedeniyle uygun kesitte güç kablosu ve pano içi yeterli havalandırma/soğutma kapasitesi planlanmalı. (8) Devreye alma: Bu güç seviyesinde ABB yetkili servis/uygulama mühendisliği desteğiyle devreye alma önerilir.
 Önemli Güvenlik ve Kullanım Uyarıları: (1) Kalifiye montaj: Kurulum, kablolama ve devreye alma mutlaka yetkili elektrik/otomasyon mühendisi tarafından yapılmalı: yüksek güç ve akım seviyesi ciddi risk taşır. (2) Topraklama: Cihaz mutlaka uygun şekilde topraklanmalı (PE). (3) Enerji kesme ve bekleme süresi: Bakım öncesi ana güç kesilmeli; DC ara devre kondansatörlerinin boşalması için üretici talimatlarındaki bekleme süresine (yüksek güç modellerinde daha uzun olabilir) kesinlikle uyulmalı. (4) STO risk değerlendirmesi: Dahili STO fonksiyonu, makinenin bütünsel güvenlik risk değerlendirmesinin yerini almaz. (5) Ağırlık/kaldırma: ~70kg ağırlığındaki cihazın montajında uygun kaldırma ekipmanı kullanılmalı, tek kişi ile kaldırılmamalı. (6) Yük sınırı: Seçilen yük profiline (hafif/ağır) göre akım/güç sınırları aşılmamalı. (7) Havalandırma: Fan soğutmalı bu kasa boyutunda pano içi hava sirkülasyonu ve giriş/çıkış hava kanalları üretici talimatlarına uygun boyutlandırılmalı. (8) Sıcaklık/rakım: Belirtilen sınırların üzerinde derating uygulanmadan çalıştırılmamalı. (9) Kablo/sigorta seçimi: 246A nominal akım için üretici tarafından belirtilen uygun kesit ve sigorta değerleri kullanılmalı.
✔ ABB ACS580-01-246A-4 — 132kW 400V Duvar Tipi Yüksek Güçlü AC Frekans Sürücü (VFD)  |  ✔ Seri: ACS580 — all-compatible genel amaçlı sürücü ailesi  |  ✔ ★ Nominal: 132kW / 246A / 400V  |  ✔ Yük profili: Hafif 234A/132kW · Ağır 206A/110kW  |  ✔ ★ Giriş: 380-480VAC (+%10/-%15), 3 faz, 47,5-63Hz  |  ✔ ★ Hız aralığı: 0-500Hz, V/f veya sensörsüz vektör  |  ✔ ★ Haberleşme: Dahili Modbus RTU (RS-485)  |  ✔ ★ G/Ç: 2AI / 2AO / 6DI / 3 röle çıkışı  |  ✔ ★ Güvenlik: STO, çift kanal, SIL3/PLe  |  ✔ Soğutma: Hız kontrollü fan destekli  |  ✔ ★ Koruma: IP21 standart (IP55 opsiyonel)  |  ✔ Kasa: R8 · ~300x965x393mm · ~70kg  |  ✔ Sıcaklık/Rakım: -15/+40°C (50°C derating) · 1000m (derating üzeri)  |  ✔ Panel: Asistan kontrol paneli dahil  |  ✔ Uygulama: Büyük pompa, fan, kompresör, konveyör, ekstruder, ağır sanayi  |  ✔ Üretici: ABB — orijinal ürün, Ariproses güvencesiyle
Teknik Özellikler :
Genel Bilgiler
Ürün Kodu (Tip Tanımlaması) ACS580-01-246A-4
Ürün ID 3AUA0000080507
Ürün Serisi ACS580 (genel amaçlı, all-compatible ailesi)
Tasarım Duvar tipi (wall-mounted)
Kasa Boyutu R8
Üretici ABB
Güç ve Akım Değerleri
Nominal Güç (Pn) 132 kW
Nominal Akım (In) 246 A
Hafif Yük Akımı (ILd) 234 A
Hafif Yük Gücü (PLd) 132 kW
Ağır Yük Akımı (IHd) 206 A
Ağır Yük Gücü (PHd) 110 kW
Giriş
Giriş Gerilimi 380-480 VAC (+%10 / -%15)
Faz Üç faz
Giriş Frekansı 47,5 - 63 Hz
Çıkış ve Kontrol
Hız Kontrol Aralığı 0 - 500 Hz
Kontrol Yöntemi Skaler (V/f) / Sensörsüz Vektör
Giriş / Çıkış (G/Ç)
Analog Giriş 2
Analog Çıkış 2
Dijital Giriş 6
Röle Çıkışı 3
Dahili Haberleşme Modbus RTU (RS-485)
Opsiyonel Fieldbus PROFIBUS, PROFINET, EtherNet/IP, DeviceNet, CANopen, EtherCAT (adaptör modülü ile)
Güvenlik ve Soğutma
Güvenlik Fonksiyonu Safe Torque Off (STO), çift kanal
Güvenlik Seviyesi SIL3 (IEC 61508) / PLe (ISO 13849-1)
Soğutma Yöntemi Hava, hız kontrollü fan destekli
Fiziksel ve Çevre
Boyut, IP21 (G x Y x D) ~300 x 965 x 393 mm
Ağırlık ~70 kg
Koruma Sınıfı IP21 (UL Type 1) — standart
Opsiyonel Koruma IP55 (UL Type 12)
Çalışma Sıcaklığı -15 ile +40°C tam kapasite (+50°C'ye kadar derating), don yok
Max. Rakım (tam kapasite) 1000 m (4000m'ye kadar derating ile)
Bağıl Nem %5 - %95, yoğuşmasız
Standart ve Aksesuar
EMC Uygunluk IEC/EN 61800-3 (kategori kurulum/opsiyona göre değişebilir)
Kontrol Paneli Asistan kontrol paneli (dahil)
Opsiyonel Aksesuar Fieldbus adaptörleri, harici fren direnci, IO genişletme, NETA-21 uzaktan izleme
Sık Sorulan Sorular
"Hafif yük" ve "ağır yük" değerleri arasındaki fark bu güç seviyesinde neden önemli?
ABB, ACS580 sürücülerini iki farklı kullanım profiline göre derecelendirir: Hafif yük (ILd/PLd = 234A / 132kW): %110 aşırı yüke, her 10 dakikada 1 dakika izin verir; büyük pompa/fan gibi düşük ivmelenme momentli uygulamalar için tipiktir. Ağır yük (IHd/PHd = 206A / 110kW): %150 aşırı yüke, her 10 dakikada 1 dakika izin verir; büyük konveyör/ekstruder/kompresör gibi yüksek kalkış momentli uygulamalar için tipiktir. Bu güç seviyesinde önemi: 132kW ile 110kW arasındaki ~20kW'lık fark, büyük motor projelerinde önemli bir maliyet ve ekipman boyutlandırma kararıdır — yanlış profil seçimi ya gereksiz büyük bir sürücü satın almaya ya da yetersiz kapasiteli bir sürücüyle aşırı yük alarmlarına yol açabilir. Ariproses olarak uygulamanızın tork karakteristiğine göre doğru boyutlandırmada destek veriyoruz.
Bu ürün ile daha küçük güçlü ACS580 modelleri (örn. 5,5kW'lık 12A7-4) arasında kullanım açısından fark var mı?
Temel fonksiyon seti (dahili STO, dahili Modbus RTU, asistan kontrol paneli, G/Ç yapısı) ACS580 serisinde tüm güç seviyelerinde tutarlıdır : bu, ABB'nin "all-compatible" (birbiriyle uyumlu) tasarım felsefesinin bir parçasıdır. Farklar esas olarak fiziksel ve mekanik boyuttadır: (1) Kasa boyutu: Bu ürün R8 (büyük), 5,5kW model R1 (kompakt). (2) Ağırlık: ~70kg vs ~4,6kg : montajda kaldırma ekipmanı gerekir. (3) Soğutma: Bu güç seviyesinde hız kontrollü fan daha belirgin bir rol oynar. (4) Kablolama/sigorta: 246A nominal akım için çok daha kalın kablo kesiti ve yüksek amperli sigorta/şalter gerekir. Kullanıcı arayüzü ve parametreleme mantığı ise aynıdır: küçük güçlü bir ACS580 ile deneyimli bir kullanıcı, bu modeli de kolayca devreye alabilir. Ariproses olarak büyük güçlü sürücülerin montaj ve devreye alma süreçlerinde ek destek sunuyoruz.
Bu güç seviyesinde harici fren direnci gerekir mi?
ACS580 serisinin küçük-orta güçlü modellerinde (R0-R4 kasa gibi) dahili fren chopper genellikle standarttır; ancak R8 gibi büyük kasa boyutlarında fren chopper'ın dahil olup olmadığı, güç seviyesine ve seçilen opsiyon koduna göre değişebilir — bazı büyük güçlü modellerde fren chopper ayrı bir opsiyon olarak sipariş edilir. Ne zaman gerekir: Uygulamanız sık duruş/yavaşlama gerektiriyorsa (örn. yüksek ataletli bir yükün hızla durdurulması), motor tarafından üretilen fren enerjisinin bir dirençte harcanması (dinamik frenleme) gerekebilir. Önerilen adım: Bu ürünü sipariş etmeden önce, uygulamanızın frenleme ihtiyacını Ariproses ile paylaşın — bu güç seviyesinde doğru chopper/direnç kombinasyonunun (veya gerekmiyorsa bunun) net teyidini ABB'nin güncel kataloğu/teknik desteğiyle birlikte sağlıyoruz.
Montaj için nelere dikkat etmeliyim: ağırlık ve boyut açısından?
ACS580-01-246A-4, R8 kasa boyutunda ve yaklaşık 70 kg ağırlığındadır : bu, küçük güçlü modellere göre önemli ölçüde daha büyük ve ağırdır. Montaj önerileri: (1) Kaldırma ekipmanı: Cihaz tek kişi tarafından kaldırılmamalı; vinç, forklift veya uygun kaldırma ekipmanı kullanılmalı. (2) Duvar/pano mukavemeti: Montaj yüzeyinin bu ağırlığı güvenle taşıyabildiğinden emin olunmalı. (3) Havalandırma boşlukları: Fan soğutmalı bu kasa boyutunda, üretici talimatlarındaki minimum hava giriş/çıkış boşluklarına kesinlikle uyulmalı — yetersiz havalandırma aşırı ısınmaya yol açar. (4) Kablo yönetimi: 246A nominal akım için kalın güç kabloları, bunların yönlendirilmesi için yeterli alan gerektirir. (5) Erişim: Bakım ve servis için ön panel etrafında yeterli erişim alanı bırakılmalı. Ariproses olarak proje aşamasında pano/oda boyutlandırma konusunda teknik destek sağlıyoruz.
Ürün orijinal ABB mi? Garanti ve tedarik?
Evet, %100 orijinal ABB ürünüdür. ABB, dünyanın önde gelen elektrik ekipmanları, robotik ve endüstriyel otomasyon üreticilerinden biridir. Ariproses olarak orijinal ABB ürünleri tedarik edilmektedir. Garanti: ABB standart üretici garantisi. Tedarik: (1) Stok: Bu güç seviyesindeki modeller genellikle sipariş üzerine veya sınırlı stokla temin edilir — güncel stok durumu için lütfen iletişime geçin. (2) Stokta yoksa: ABB Türkiye / distribütör kanalından tedarik ve teslimat süresi bilgisi paylaşılır. (3) IP55/opsiyon versiyonları: +B056 (IP55), fieldbus adaptörleri, harici fren direnci gibi opsiyonlar da temin edilebilir. Ariproses hizmetleri: Büyük güçlü sürücü boyutlandırma (motor gücü, yük profili ve uygulamaya göre), fren direnci ve EMC filtre seçimi, fieldbus adaptör tedariki, devreye alma ve parametre konfigürasyonu desteği, komple ABB motor kontrol panosu çözümü (sürücü + motor + şalter + koruma). Detaylı bilgi, güncel stok, fiyat ve teklif için +90 532 224 04 33 veya info@ariproses.com.
İlgili ABB ve Frekans Sürücüsü Ürünleri
ACS580-01-246A-4
Bu Ürün ✓ (132kW)
ABB ACS580-01-246A-4
132kW · 246A · 400V · R8 kasa · IP21
Seçildi ✓
ACS580-01-206A-4
Alt Güç (110kW)
ABB ACS580-01-206A-4
110kW · 206A · 400V · daha küçük motorlar için
İncele
ACS580-01-12A7-4
Küçük Güç (5,5kW)
ABB ACS580-01-12A7-4
5,5kW · 12,6A · 400V · R1 kompakt kasa
İncele

Büyük Pompa, Fan, Kompresör ve Ağır Sanayi Uygulamalarınız için Yüksek Güçlü ABB ACS580 Frekans Sürücüsü

Stok, fiyat, motor gücü/yük profiline göre doğru sürücü seçimi, fren direnci ve EMC filtre ihtiyacı,
fieldbus adaptör tedariki, montaj ve devreye alma desteği için hemen ulaşın.

 +90 532 224 04 33  info@ariproses.com
 Orijinal ABB  STO SIL3/PLe  Proje Bazlı Teslimat Planlaması  Boyutlandırma/Devreye Alma Desteği  Proje Bazlı Özel Fiyat
POWER
Enerji Tasarrufu Lideri

ABB ACS580
132 kW

Maksimum Güç, Akıllı Kontrol. Proseslerinizi Geleceğe Bağlayın.

AKIM KAPASİTESİ 246 Amper
GÜÇ (HP) 175 HP
ABB ACS580 132kW
AĞIR SANAYİ
DÜŞÜK HARMONİK
%98 VERİMLİLİK

Kesintisiz Güvence

Dahili şok bobini ve C2 sınıfı EMC filtresi ile şebekenizdeki gürültüyü yok edin. ACS580, en hassas elektronik ekipmanlarınızla yan yana, huzurla çalışır.

Akıllı Devreye Alma

Türkçe asistan kontrol paneli sayesinde manuel kitapçıklara veda edin. Parametre ayarlarını dakikalar içinde tamamlayın, vaktinizi üretime ayırın.

Sıfır İsraf

Dahili enerji optimizasyon algoritmaları, motorunuzun her devirde sadece ihtiyacı olanı tüketmesini sağlar. Karbon ayak izinizi küçültün, kârınızı büyütün.

Otomasyona Geçin, Geleceği Tasarlayın.

132 kW gücündeki sistemlerinizi ABB uzmanlığı ve Ariproses hızıyla modernize edin.

HEMEN ALIŞVERİŞE BAŞLA

Teknik Kapasite Analizi

Sistem Parametresi ACS580-01-246A-4 Değerleri
Sipariş Kodu (P/N) 3AUA0000080507
Anma Gücü (kW) 132 kW
Anma Akımı (In) 246 Amper
Gerilim Aralığı 3 Faz 380 - 480 V
Kasa Ölçüsü R8 Frame
Koruma Standartı IP21
Dahili Filtre Sınıfı C2 (EMC)
Fren Kıyıcı Harici Opsiyonel

Profesyonel Bilgi Merkezi (FAQ)

ACS580 132 kW sürücü R8 kasa tipinin montaj avantajı nedir?

R8 kasa, yüksek güç yoğunluğu sunarken termal yönetimi mükemmel optimize eder. Pano içerisinde dikey montaj kolaylığı sağlar ve dahili şok bobini sayesinde harici filtrelerin kapladığı devasa alanlardan tasarruf etmenize olanak tanır.

3AUA0000080507 kodu ile hangi haberleşme protokollerini kullanabilirim?

Cihaz standart olarak dahili Modbus RTU ile gelir. Ancak genişleme yuvaları sayesinde Profibus, Profinet, EtherNet/IP gibi tüm popüler endüstriyel haberleşme kartlarını kolayca entegre edebilirsiniz.

Ağır şartlarda (Heavy Duty) akım değerleri nasıldır?

Cihazın normal şartlar akımı 246A'dır. Ağır şartlar altında (yüksek tork gerektiren uygulamalar) anma akımı 206A olarak değerlendirilmelidir, bu da yaklaşık 110 kW motor kontrolü sağlar.
