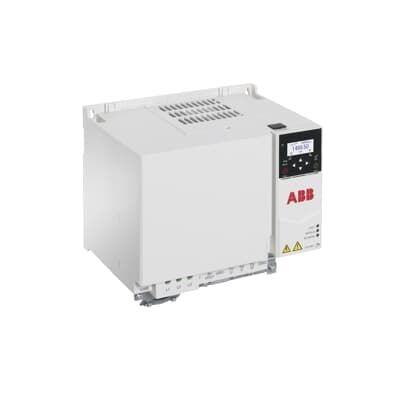

ABB ACS380-040S-045A-4
Sipariş No: 3AXD50000162215
Öne Çıkan Özellikler:
- Güç Kapasitesi: 22 kW (30 HP)
- Çıkış Akımı: 45.0 Amper
- Besleme: 3 Faz 380V - 480V AC
- Tasarım: Kompakt IP20 Kabin Tipi
Teknik Detaylar
- Global Kimlik (ID)3AXD50000162215
| Parametre | Değer |
|---|---|
| Marka | ABB |
| Ürün Serisi | ACS380 Machinery Drive |
| Model Kodu | ACS380-040S-045A-4 |
| Nominal Güç | 22 kW |
| Nominal Akım | 45.0 A |
| Giriş Gerilimi | 380...480 V AC (+/- %10) |
| Faz Sayısı | 3 Fazlı (Giriş / Çıkış) |
| Emniyet Fonksiyonu | Safe Torque Off (STO) Dahili |
Endüstriyel Makine Uygulamaları İçin Güçlü Çözüm
ABB ACS380-040S-045A-4, ağır şartlarda çalışma gerektiren konveyörler, vinçler ve ekstrüderler için mükemmel bir seçimdir. 22kW güç kapasitesi ve 45A çıkış akımı ile yüksek tork gereksinimlerini karşılar. Dahili haberleşme seçenekleri ve önceden programlanmış uygulama makroları ile devreye alma süresini minimize eder.
Sıkça Sorulan Sorular
Evet, bu model dahilinde fren kıyıcısı (brake chopper) standart olarak sunulmaktadır. Harici bir frenleme direnci eklenerek rejeneratif enerji yönetilebilir.
- Bu sürücü tam olarak kaç kW motor sürer? Normal kullanım (Light-duty / Pompa-Fan / değişken tork): 22 kW Ağır şartlar (Heavy-duty / sabit tork): 18.5 kW 45 A sürekli akım değeri heavy-duty için tam yüke karşılık gelir.
- Normal Duty mi Heavy Duty mi kullanıyorum? ACS380-040S-045A-4 modeli Heavy-duty’de 18.5 kW / 45 A, Normal-duty’de 22 kW / yaklaşık 50–52 A aralığında çalışır. Uygulamanız sabit tork (konveyör, karıştırıcı, ekstrüder) ise 18.5 kW olarak kabul edin.
- Fren direnci takmak zorunlu mu? Hangi ohm ve kW önerilir? Zorunlu değil, ancak yüksek ataletli yüklerde, sık dur-kalk veya dikey uygulamalarda kesinlikle önerilir. R4 kasa için yaygın tercih: 40–47 Ω aralığı, 4–6 kW sürekli güç kapasiteli fren direnci. (ABB önerisi genellikle 43–47 Ω bandıdır.)
- Motor kablosu kaç mm² olmalı?Ekranlı (VFD uyumlu – simetrik shielded) kablo kullanın:
- Önerilen: 10 mm² veya 16 mm²
- Maksimum: 25 mm² Toprak iletkeni ayrı ve aynı kesitte olmalı (ör: 3×10 + 10 mm² veya 3×16 + 16 mm²). Kablo ekranı her iki uçta 360° topraklanmalı.
- Giriş tarafı sigorta / MCCB kaç amper olmalı?50–63 A gG (hızlı tip) sigorta veya 63 A tip C MCCB yaygın tercih edilir. Bazı kullanıcılar 80 A’ye kadar da kullanıyor, ancak 50–63 A en güvenli aralık.
- Dahili EMC filtresi var mı? Hangi seviyede? Evet, C3 sınıfı EMC filtresi standart olarak dahili gelir. C2 filtresi isteyenler için opsiyonel harici filtre gerekir (özellikle 1. ortamda kullanılacaksa).
- Modbus RTU bağlantısı nasıl yapılır? Standart BMIO-01 modülü ile gelir (ACS380-04xS varyantı). X+, X–, GND uçlarını kullanarak EIA-485 üzerinden direkt PLC veya HMI’ye bağlanır. Varsayılan adres 1, baud rate 19200’dür (parametrelerden değiştirilebilir).
- IP sınıfı nedir? Dışarıda / tozlu ortamda kullanabilir miyim?IP20 (açık tip kasa). Sadece kontrol panosu / elektrik panosu içinde kullanılmalıdır. Dış ortam veya tozlu alan için IP54 / IP55 kabin gerekir.
- STO (Safe Torque Off) özelliği var mı ve nasıl kullanılır? Evet, çift kanal STO standarttır (SIL 3 / PL e seviyesinde). Güvenlik rölesi veya acil stop devresine bağlanarak kullanılır. Parametre 95.01’den aktif edilir.
- En sık karşılaşılan arıza kodları nelerdir?
- F1 / Overcurrent → kısa devre, yanlış motor veri girişi, çok kısa kablo
- A791 / A793 → fren direnci arızası / bağlı değil / kopuk
- DC overvoltage → fren direnci eksik veya yetersiz olduğunda çok çıkar
- F2 / Overvoltage → ani duruşlarda DC baraş gerilimi yükselmesi
- Ground fault → motor veya kablo izolasyon sorunu
- ID Run (motor kimlik tanıma) yapmak şart mı? Çoğu uygulamada zorunlu değil (fabrika scalar ayarı yeterlidir). Ancak yüksek dinamik performans, hassas tork kontrolü veya PMSM motor kullanıyorsanız Static ID Run veya Reduced ID Run önerilir.
- Bu modelde enerji tasarrufu özelliği var mı? Evet, enerji optimizasyon fonksiyonu (Energy Optimizer) ve flux optimizasyon özellikleri standarttır. Özellikle fan ve pompa uygulamalarında %5–15 arası ekstra tasarruf sağlar.
ABB ACS380-040S-045A-4 22kW 45A Kompakt Makina Sürücüsü
ABB ACS380 serisi hız kontrol cihazları, makine üreticileri ve sistem entegratörleri için kompakt yapı, hızlı devreye alma ve güvenilir performans sunar.
Genel Özellikler:
- Motor gücü: 22 kW
- Anma akımı: 45 A
- Besleme gerilimi: 3 Faz 380–480 V AC
- Ürün kodu: 3AXD50000162215
- Kompakt ve panel içi montaja uygun tasarım
Teknik Özellikler:
| Seri | ABB ACS380 |
|---|---|
| Güç | 22 kW |
| Akım | 45 A |
| Giriş Gerilimi | 3AC 380–480 V |
| Kontrol Metodu | Skaler / Vektör Kontrol |
| Soğutma | Zorlamalı fan |
Öne Çıkan Avantajlar
- Makine uygulamaları için optimize edilmiş parametre seti
- Hızlı kurulum ve devreye alma
- Uzun ömürlü ve güvenilir ABB kalitesi
- Kompakt gövde ile pano alanı tasarrufu
Kullanım Alanları
Konveyör sistemleri, mikserler, paketleme makineleri, gıda ve içecek üretim hatları, tekstil ve genel makine otomasyonu uygulamalarında yaygın olarak kullanılır.
Neden ARI PROSES?
- Orijinal ABB ürün garantisi
- Teknik danışmanlık ve uygulama desteği
- Hızlı tedarik ve satış sonrası destek
