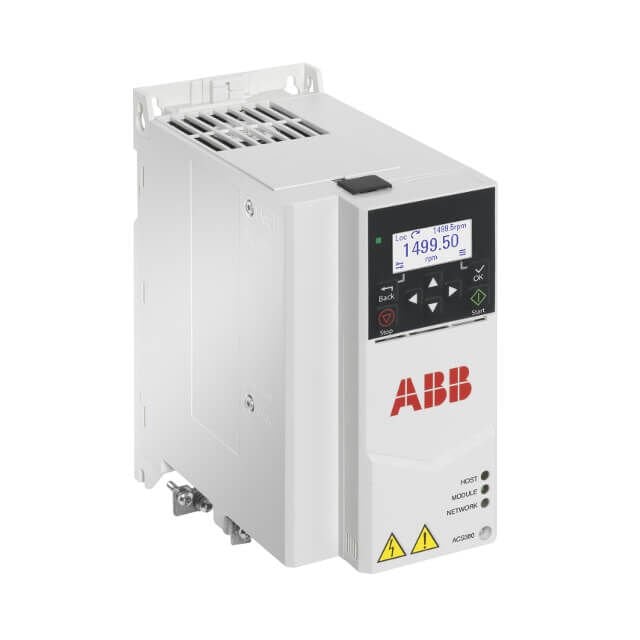

ABB ACS380-040S-032A-4
Ürün Kodu: 3AXD50000162192
- Güç: 15,0 kW (20 HP)
- Akım: 32,0 A
- Giriş Voltajı: 3 Faz 380V - 480V AC
- Seri: ACS380 Machinery Drive
Teknik Özellikler
| Marka | ABB |
|---|---|
| Ürün Tipi | Hız Kontrol Cihazı (Inverter) |
| Model Tanımı | ACS380-040S-032A-4 |
| Sipariş Numarası | 3AXD50000162192 |
| Nominal Güç (Pn) | 15.0 kW |
| Nominal Akım (In) | 32.0 A |
| Giriş Fazı | 3 Fazlı |
| Koruma Sınıfı | IP20 |
| Haberleşme |
Makine İmalatçıları İçin Optimize Edilmiş Performans
ABB ACS380-040S-032A-4, özellikle makine imalatı ve sistem entegrasyonu için tasarlanmış yüksek performanslı bir sürücüdür. Kompakt yapısı sayesinde panoda minimum yer kaplarken, gelişmiş motor kontrol algoritmaları ile enerji verimliliğini maksimize eder.
ABB ACS380-040S-032A-4 15 kW | 32 A | 3~ 380–480V Kompakt Makina Sürücüsü (3AXD50000162192)
ABB ACS380, makine üreticileri için optimize edilmiş, yüksek performanslı ve kompakt bir hız kontrol cihazıdır. 15 kW motor uygulamalarında stabil hız kontrolü, hızlı devreye alma ve pano içinde yer avantajı sağlar.
“Motor etiketini gönderin, 10 dakikada doğru sürücüyü netleştirelim.”
- Şebeke: 3 faz 380–480V mi?
- Motor gücü: 15 kW mı?
- Motor akımı etikette kaç A? (Sürücü In: 32A)
- Uygulama: konveyör / mikser / paketleme / genel makine
- Kontrol: PLC / start-stop / hız referansı
60 Saniyede Uygunluk Kontrolü
1) Elektriksel Eşleşme
- Şebeke: 3~ 380–480 VAC
- Motor gücü: 15 kW
- Sürücü akımı: 32 A
- Çıkış frekansı: 0–500 Hz
2) Uygulama Kriterleri
- Sabit tork & değişken tork uygulamaları
- PLC kontrollü otomasyon sistemleri
- Pano içi kompakt kurulum
Ürün Özeti
ABB ACS380-040S-032A-4, ABB’nin makine odaklı hız kontrol serisi olan ACS380 ailesine aittir. Konveyörler, mikserler, paketleme makineleri ve genel endüstriyel uygulamalarda yüksek verimlilik sağlar.
Öne Çıkan Faydalar
- Kompakt tasarım: Küçük pano hacmi
- Hızlı devreye alma: Makineye özel parametre yapısı
- Güçlü performans: 15 kW motorlar için ideal
- ABB güvenilirliği: Uzun ömürlü endüstriyel kullanım
Hızlı Sipariş İçin WhatsApp Mesaj Şablonu
Mesaj: “ACS380-040S-032A-4 (3AXD50000162192) – Motor: 15kW / …A / 400V – Uygulama: …”
Bu bilgiyle stok, termin ve gerekli aksesuarları hızlıca netleştiririz.
Teknik Snapshot
- Marka: ABB
- Seri: ACS380
- Model: ACS380-040S-032A-4
- Ürün ID (MPN): 3AXD50000162192
- Güç (IEC Pn): 15 kW
- Nominal Akım: 32 A
- Giriş: 3~ 380–480 VAC
- Çıkış Frekansı: 0–500 Hz
- Koruma Sınıfı: IP20
Şimdi Sepete Ekle
Her şey uygunsa, sitedeki mevcut Sepete Ekle alanından adet seçerek hızlıca sipariş verebilirsiniz.
Sıkça Sorulan Sorular
Mikserler, konveyörler, fan ve pompa uygulamaları gibi hassas hız kontrolü gerektiren makine imalatı süreçleri için idealdir.
1. Bu sürücü 15 kW motor sürebilir mi? → Evet, Normal Duty (ND) rating ile 15 kW motoru tam yükte sorunsuz sürer. Heavy Duty (HD / sabit tork) rating’i ise 11 kW’dır.
2. Normal Şart mı yoksa Ağır Şart mı ? → Normal Şart / Duty (ND) → 15 kW / 32 A (1.1x overload 1 dk) Heavy Duty → 11 kW / 24 A (1.5x overload 1 dk)
3. Fren direnci takmak zorunlu mu? Hangi değer önerilir? → Zorunlu değil ama dinamik frenleme yapılacaksa (yüksek atalet, hızlı duruş) kesinlikle tavsiye edilir. R4 frame için önerilen: 68–82 Ω → 2 kW – 3 kW (sürekli) fren direnci.
4. Motor kablosu kaç mm² olmalı? → Ekranlı (VFD / simetrik shielded) kablo önerilir:
- 6 mm² (önerilen)
- Maks 10 mm² Toprak ayrı iletkenli (3×6 + 6 mm² veya 3×10 + 10 mm²)
5. Giriş sigortası / MCCB kaç amper olmalı? → 40–50 A gG sigorta (hızlı tip) veya 50 A MCCB önerilir.
6. EMC filtresi var mı? → Evet, dahili C3 EMC filtresi standarttır. Kabin içinde kullanım için genellikle yeterlidir.
7. Modbus bağlantısı nasıl yapılır? → Opsiyonel Modbus RTU (EIA-485) var (BMIO-01 modülü ile). X+, X-, GND bağlayarak direkt PLC’ye bağlanır.
8. IP derecesi nedir? Dışarıda kullanabilir miyim? → IP20 (açık tip). Sadece kabin içinde kullanılmalıdır. IP54 kabin veya ekstra koruma gerekir.
9. ID Run (motor tanıma) yapmak zorunlu mu? → Çoğu uygulamada zorunlu değil (fabrika ayarı yeterlidir). Ancak vektör kontrol ve yüksek performans isteniyorsa Static ID Run önerilir.
10. STO (Safe Torque Off) var mı? → Evet, çift kanal STO standarttır. Makine güvenlik devrelerinde kullanılır (SIL3 / PLe).
11. En sık görülen arıza kodları hangileridir?
- F1 → Overcurrent (Aşırı Akım)
- DC link overvoltage (fren direnci eksikliğinde çok çıkar)
- F2 → Overvoltage (Aşırı Voltaj Yüksekliği)
- A3A1 → DC link aşırı gerilim
12. Panelden programlamak zor mu? → Çok kolay! ACS-AP-S veya ACS-AP-W panel ile ikon menü sayesinde 5-10 dakikada devreye alma yapılabilir.
