Mühendislik Standartları ve Teknik Veriler

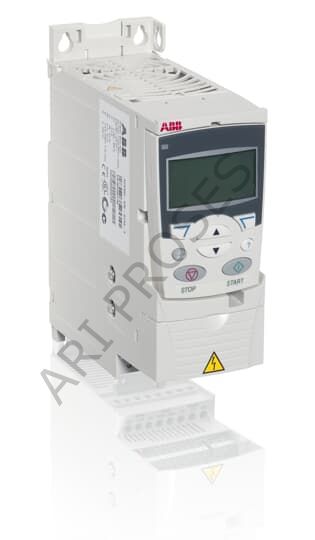

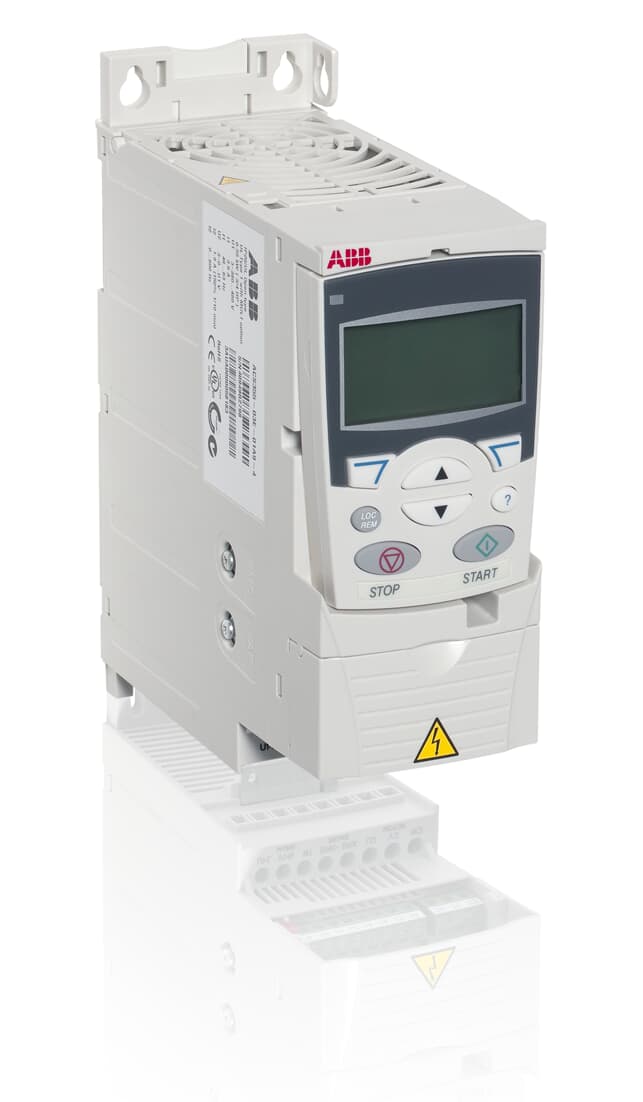

Endüstriyel otomasyon projelerinde küçük güçlü motorları trifaze (400V) sürücüler ile projelendirirken motor klemens köprülerinin geometrisi sistemin sürdürülebilirliği için ilk ve en kritik adımdır. ABB **ACS355-03E-01A9-4** modeli, 3 Faz 400V AC çıkış sağlayan bir inverterdir. Türkiye pazarındaki standart 0.55 kW asenkron motorların büyük bir bölümünün gövde etiketi 230V Üçgen (Δ) / 400V Yıldız (Y) mimarisine sahiptir. Bu sürücü motora doğrudan 400V basacağı için, motor klemens kutusundaki metal köprülerin kesinlikle **Yıldız (Y)** formasyonuna getirilmesi şarttır. Motorun yanlışlıkla Üçgen (Δ) bağlı bırakılması durumunda sargılar aşırı gerilime maruz kalacak, cihaz kalkış anında saniyeler içinde aşırı akım (Overcurrent) korumasına geçecek ve sargı izolasyonları kalıcı hasar görecektir. Cihaz, kompakt R0 gövde yapısı sayesinde panoda yan yana boşluksuz dizilim imkanı sunarak muazzam bir esneklik kazandırır. Ancak üst üste montaj yapılacağı durumlarda, fan hava sirkülasyonunun engellenmemesi adına alt ve üst yüzeylerde en az 75 mm serbest soğutma koridoru bırakılması termal ömür açısından hayati önem taşır. Ürünün devreye alma fazında, opsiyonel olarak sunulan gelişmiş asistan panel (ACS-CP-A) veya temel panel (ACS-CP-C) kullanılarak motor etiket değerleri (akım, güç, devir, frekans) 99 numaralı parametre grubundan sisteme eksiksiz girilmeli ve motor miline yük bağlanmadan önce **ID Run (Motor Tanıma Modu)** çalıştırılmalıdır. Bu sayede vektör kontrol algoritması motorun iç direncini ve endüktans eğrilerini tam olarak hafızaya alarak düşük hızlardaki tork kararlılığını kusursuzlaştırır. Hat duruş emniyetini maksimuma çıkarmak için X1C klemens bloğundaki dahili STO kanalları çift hat üzerinden acil stop buton zincirine entegre edilmeli ve ani yavaşlamaların olduğu (örneğin dinamik paketleme konveyörleri) çevrimlerde DC bara geriliminin tırmanarak cihazı korumaya almasını (Overvoltage) engellemek adına kataloğunda belirtilen minimum ohm sınırlarına uygun harici bir alüminyum kasa frenleme direncinin eklenmesi teknik mühendislik ekibince önemle tavsiye edilir.
