Mühendislik Standartları ve Teknik Veriler

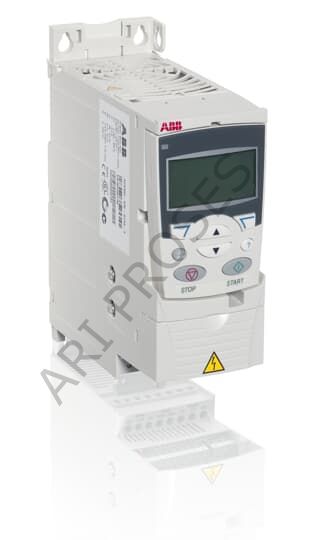

Endüstriyel otomasyon hatlarında küçük güçlü motorları trifaze (400V) sürücüler ile kontrol ederken motor klemens bağlantı geometrisi, sistemin elektriksel ömrü için en kritik parametredir. ABB **ACS355-03E-01A2-4** modeli, 3 Faz 400V AC çıkış gerilimi sağlayan bir inverterdir. Türkiye endüstrisinde yaygın olarak kullanılan 0.37 kW asenkron motorların büyük çoğunluğunun etiket mimarisi 230V Üçgen (Δ) / 400V Yıldız (Y) olarak basılmaktadır. Bu sürücü motora doğrudan 400V uygulayacağı için, motor klemens kutusundaki metal köprülerin kesinlikle **Yıldız (Y)** formasyonuna getirilmesi zorunludur. Motorun yanlışlıkla Üçgen (Δ) bağlı bırakılması durumunda sargılar aşırı gerilime maruz kalacak, sargı izolasyonları kalıcı hasar görecek ve cihaz kalkış esnasında milisaniyeler içinde aşırı akım (Overcurrent) hatasına geçecektir. Sürücü, ultra kompakt R0 gövde yapısı sayesinde panoda yan yana boşluksuz (Side-by-Side) dizilerek alan verimliliğini maksimuma çıkarır. Ancak üst üste montaj senaryolarında, fan hava sirkülasyonunun sağlıklı kalabilmesi adına alt ve üst yüzeylerde en az 75 mm serbest soğutma koridoru bırakılması termal kararlılık açısından elzemdir. İlk devreye alma aşamasında, opsiyonel olarak sunulan gelişmiş asistan panel (ACS-CP-A) veya temel kontrol paneli (ACS-CP-C) kullanılarak motor etiket değerleri (akım, güç, devir, frekans) 99 numaralı parametre grubundan sisteme hatasız işlenmeli ve motor miline yük bağlanmadan önce **ID Run (Motor Tanıma Modu)** aktif edilmelidir. Bu işlem, vektör kontrol algoritmasının motorun iç direncini ve endüktans haritasını hafızaya almasını sağlayarak düşük hızlardaki tork sürekliliğini kusursuzlaştırır. Saha emniyet döngülerini tam entegre yürütmek için X1C klemens bloğundaki dahili STO kanalları acil stop buton hattına çift kanal olarak bağlanmalı; hassas dozajlama veya ani duruş-kalkış gerektiren mikser çevrimlerinde DC bara geriliminin yükselerek cihazı korumaya (Overvoltage) almasını engellemek adına kataloğunda belirtilen minimum ommaj sınırlarına sadık kalınarak harici bir alüminyum kasa frenleme direncinin eklenmesi teknik mühendislik ekibince önemle tavsiye edilir.
